维修注意事项

总则

注意事项

在作业过程中请遵守所有安全注意事项和说明。

高压电部件维修安全注意事项

警告

当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：
1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。
2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。
3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。
4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。
5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。
6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。
7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。
8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。
9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。

车辆安全注意事项：
1.严禁一切非授权人员对高压电池包进行拆解，否则会发生触电或其他危险。
2.严防在连接电子动力系统零部件过程中出现任何形式的短路。
3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

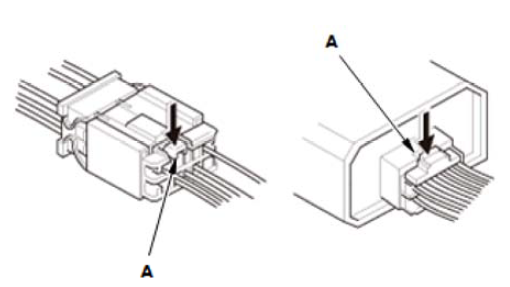

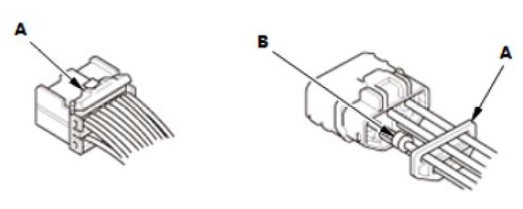

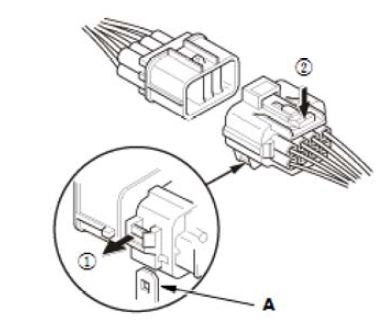

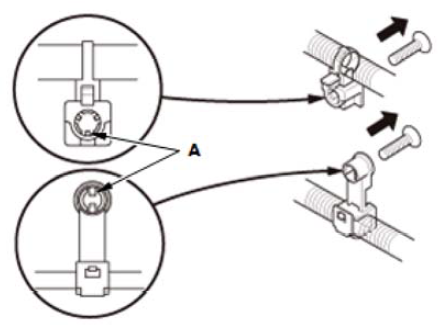

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。
5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。
6.使用翼子板罩以免损坏油漆表面。

设备安全注意事项：
1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。
2.拆装及搬运高压电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。

场地安全注意事项：
1.必须在电动车专用维修工位进行维修。
2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。
3.高压系统部件区域贴上高压危险警示标签。
4.场地内需配备防电起火的灭火器。

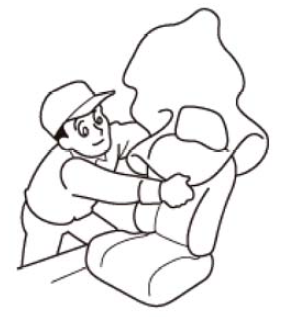

用干净的布或塑料罩盖住所有的涂漆面和座椅，以免落上灰尘和被刮擦。

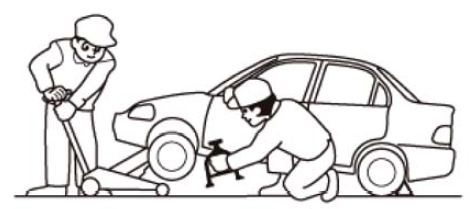

请注意作业安全，同时还应专注于您的工作。当抬起前轮或后轮时，应牢牢锁住其余车轮。要由两名或更多工作人员完成作业时，请尽可能经常相互沟通。只有穿戴好绝缘护具，使用绝缘工具时，才可以接通高压电。

拆卸或拆解零件前，必须对它们进行仔细检查，以查出需要维修的原因。请遵守所有安全说明和注意事项，并遵循本手册中介绍的相应步骤。

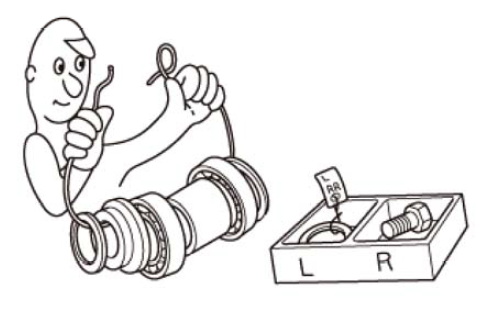

对所有拆下的零件做标记，或将它们按顺序放在零件架中，以便可将它们重新组装到原来的位置。

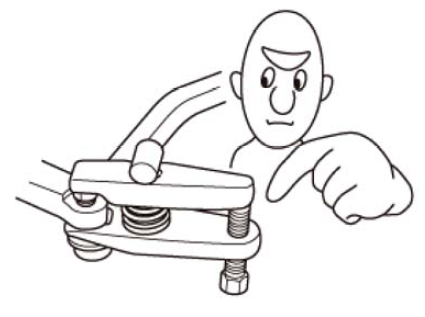

如果规定要使用专用工具，则必须使用。

电动工具必须进行正确使用。
-遵守相关规定。
-不要将电动工具用于拧紧，因为无法保证其准确性。
零件必须按照既定的保养标准，以适当的扭矩进行装配。
使用部分专用工具或三脚架类型扳手时，由于额外的杠杆效果，扭矩值将变化。实际应用的扭矩将大于显示的扭矩读数。
-给出的规定扭矩是实际扭矩，不是扭力扳手上的读数。

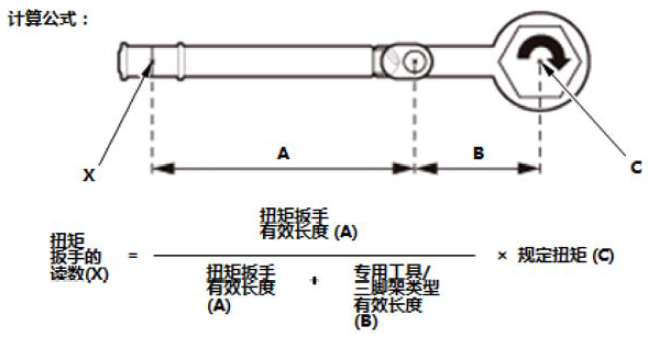

-为了补偿额外的杠杆作用，使用以下的公式来计算扭矩扳手上的扭矩值读数。
-始终与扭矩扳手保持直线使用专用工具或三脚架类型扳手，不然将会施加不合适的扭矩。

零件必须按照既定的维修标准，以适当的扭矩进行装配。

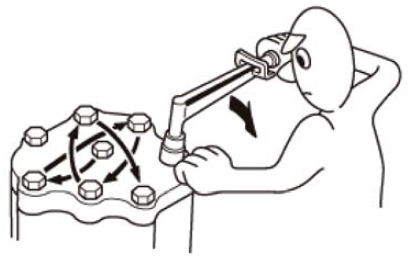

当拧紧一组螺栓或螺母时，从中心或大直径螺栓开始，分两步或更多步以交叉方式来拧紧它们。

重新组装零件时，请使用新垫片、衬垫、O 形圈和开口销。
请勿重复使用需要更换的零件。务必更换这些零件。

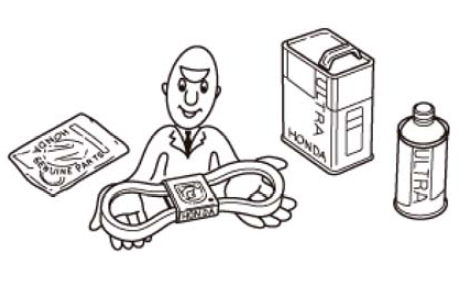

使用纯正的本田零件和润滑剂或同等品。要重复使用零件时，必须认真检查这些零件，确保它们没有损坏或老化，且使用状况良好。

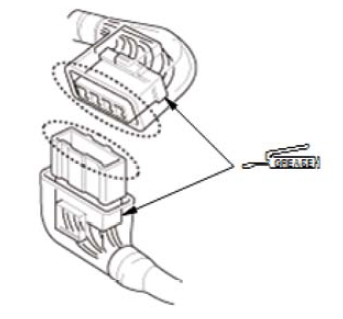

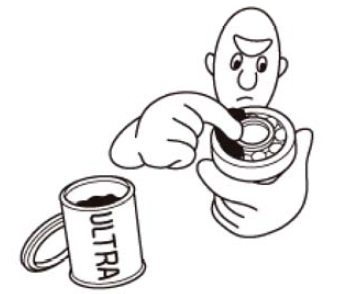

按照图示，在零件上涂抹或添加指定的润滑脂。拆解后用溶剂清洗所有拆下的零件。

制动液和液压件。

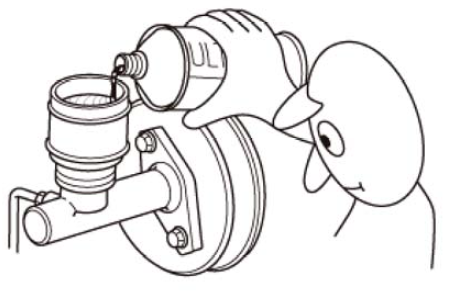

-为系统添加制动液时，要特别注意防止灰尘和污物进入系统。
-请勿混用不同品牌的制动液，因为它们可能不相容。
-不要重复使用排出的制动液。
-因为制动液能引起油漆或树脂表面的损坏，所以小心不要把它溅到此类材料上。如果意外地溅到了这些材料上，请用水或温水将制动液快速地从涂漆面或树脂表面冲洗掉。
-取下制动软管或管路后，请确保堵住开口处，以防制动液流失。
-只可以在清洁的制动液中清洗所有拆下的零件。用压缩空气吹通所有的孔和通道。
-拆下的零件应远离空气中的灰尘和粉尘。
-装配前应检查零件是否清洁。
