球节拆卸

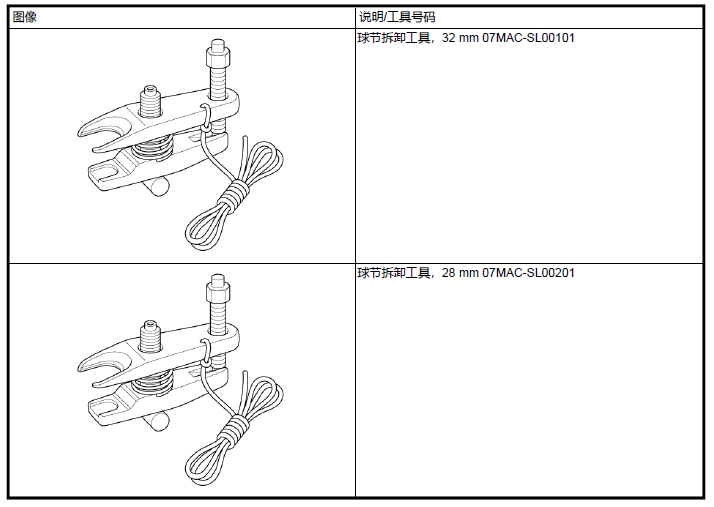

所需专用工具

拆卸

注意事项

始终使用球头拆卸工具断开球头。请勿通过撞击外壳或其他球头连接部分来将其断开。

1.球头- 拆卸

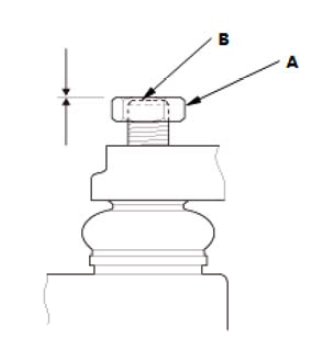

1.将六角螺母 (A) 安装到球头(B) 的螺纹端。

注意事项

确保螺母与球头销的端部齐平，以防损球头销的螺纹端。
2.在图(A) 所示的球头拆卸工具区域涂抹润滑脂。这有助于工具的安装，并可防止损坏压力螺栓 (B) 的螺纹。

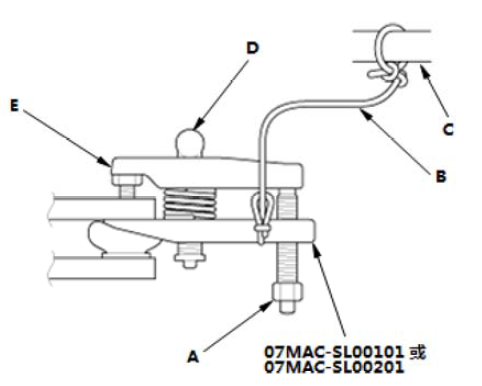

3.松开压力螺栓 (A) 并安装球头拆卸工具，如图所示。

注意事项
  • 小心地插入钳口，确保不损坏球头防尘罩。
  • 将安全索 (B) 紧紧扣在悬挂臂或副车架 (C) 上。不要将其扣在制动管路或线束上。

4.通过转动调节螺栓 (D) 调整钳口间距。

5.确保调节螺栓的头部处于图中所示位置，以允许钳口 (E) 张合。

6.拧紧压力螺栓，直到球头销塞从球头连接孔松脱。如有必要，涂抹渗透型润滑剂来松动球头销。

注意事项

不要在压力螺栓上使用气动或电动工具。

7.拆下球头拆卸工具。

8.拆下六角螺母。

9.将球头从球头连接孔中拉出。

10.检查球头防尘罩，若损坏则更换。
