如何对 VSA 系统进行故障排除

系统指示灯

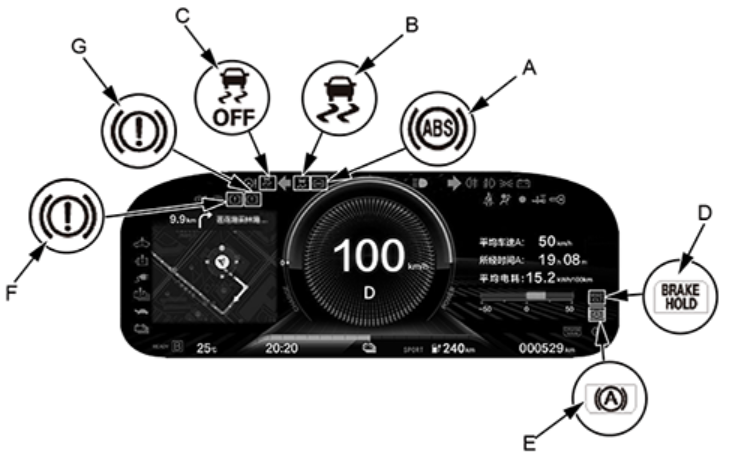

该系统有四个指示灯：

ABS 指示灯(A)
VSA 指示灯(B)
VSA OFF 指示灯(C)
自动力保持系统指示灯(D)
自动力保持指示灯(E)
制动系统指示灯(红色)（F）
制动系统指示灯(琥珀色) (G)

若系统正常，各指示灯亮在车辆转为ON 模式后约点亮 2 秒，然后熄灭。

系统检测到问题时，将设置一个DTC，并且 VSA 调制器-控制单元将根据故障确定点亮哪些指示灯。如果问题消失（系统恢复正常），系统将根据设置的 DTC 以下列方式控制指示灯：

车辆转为ON 模式时指示灯点亮并保持点亮状态。
指示灯自动熄灭。
指示器在车辆被驱动后熄灭。

ABS 指示灯

ABS 功能丧失时ABS 指示灯点亮。制动系统仍会像常规系统一样工作。

制动系统指示灯（红色）

EBD 功能失效、施加驻车制动和/或制动液液位过低时，制动系统指示灯（红色）点亮。

注意事项

如果两个或更多个车轮转速传感器故障，制动系统指示灯（红色）点亮。

VSA 指示灯

VSA 功能丧失时VSA 指示灯点亮。VSA 功能激活时VSA 指示灯闪烁。

VSA OFF 指示灯

使用 VSA OFF 开关关闭VSA 时，VSA OFF 指示灯点亮。

自动制动保持系统指示灯

用自动制动保持开关打开自动制动保持系统时，自动制动保持系统指示灯点亮。

自动制动保持指示灯

自动制动保持功能激活时，自动制动保持指示灯点亮。

制动系统指示灯（琥珀色）

自动制动保持系统丢失时，制动系统指示灯（琥珀色）点亮。

故障诊断码(DTC)

存储器能存储18 个DTC。当同一个DTC 多次检测到时，最新的 DTC 将覆盖原来的 DTC。因此，当重复检测到相同的故障时，只存储一个DTC。
DTC 存储在 VSA 调节器-控制单元的 EEPROM 中。因此，所存储的 DTC 无法通过断开12 V蓄电池的连接而被清除。执行规定程序以清除 DTC。

自诊断

自诊断可分为两类：

－初始诊断：车辆转为ON 模式后立即进行，直到 ABS 和 VSA 指示灯熄灭。

－常规诊断：在初始诊断后立即进行，直到车辆转为OFF (LOCK) 模式。

系统检测到问题时，VSA 调制器-控制单元将切换为失效保护模式。

反冲

VSA 调制器-控制单元正在工作且调制器中的油液被压出主气缸时，泵电机起动，从而对制动踏板造成反冲。

泵电机

VSA 调制器-控制器单元正在工作时，泵电机运行。
当车辆起动且开始首次加速时，VSA 调制器-控制器单元检查泵电机的工作情况。

制动液更换/放气

制动液更换和放气程序与不带VSA 系统的车辆上的程序相同。

如何对DTC 进行故障排除

故障排除程序假设故障原因仍然存在，且 ABS 和/或 VSA 指示灯仍点亮。如果对已被清除但未重置的 DTC 执行故障排除程序，可能会导致不正确的诊断。

1.向客户询问故障发生时的情况，并设法重现这些情况以进行故障排除。找出 ABS 和/或 VSA 指
示灯点亮的时间，如激活期间、激活后，以及在车辆以特定速度行驶时，等等。如果可能，让
客户描述症状。

2.如果在行驶测试期间ABS 和/或 VSA 指示灯未点亮，但基于 DTC 执行了故障排除程序，请检
查DTC 所示的电路中是否存在插接器松动、端子接触不良等情况。

3.故障排除或维修完成后，清除 DTC，然后在最初设置 DTC 时的相同条件下对车辆进行行驶测
试。确保 ABS 和 VSA 指示灯不点亮。

间歇性故障

术语“间歇性故障”表示系统曾有故障，但现在正常。如果无法再现当时情况，请检查连接和端子是否松动。同时检查与您当前排查的电路相关的搭铁和电源连接。

如何使用 HDS（本田诊断系统）

注意事项

确保 12 伏蓄电池状况良好且电量充足。

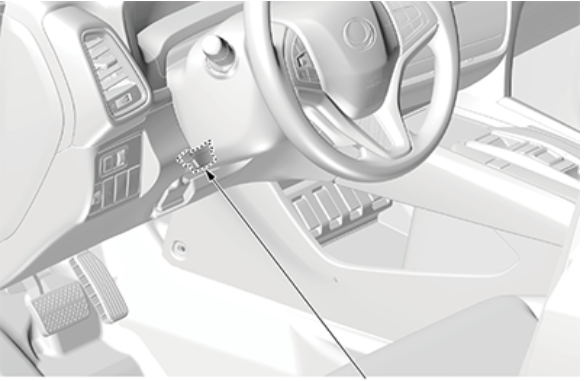

1.如果系统指示灯保持点亮状态，将HDS 连接到位于驾驶员侧仪表板下的数据连接器 (DLC)(A)
上。

2.将车辆转为ON 模式。

3.确保 HDS 与车辆和 VSA 调制器-控制单元正常通信。如果无法通信，转至 DLC 电路故障排
除。

4.检查所有系统的故障诊断码(DTC) 和数据流，首先对动力系统DTC 进行故障排除。然后参考
所指示的 DTC 故障排除，并开始相应的故障排除程序。

注意事项

当激活指示灯的第一个系统故障被检测到时，定格数据显示 VSA 的情况。
车速超过规定速度时，控制单元可能会中断HDS 通信。
HDS 读取 DTC、定格数据、电流数据和其他系统数据。
参考“帮助”菜单中的相关信息，对HDS 进行具体操作。

如何读取 DTC

1.车辆处于 OFF (LOCK) 模式时，将HDS 连接到驾驶员仪表板下方的数据插接器 (DLC) 上。

2.将车辆转为ON 模式。

3.确保 HDS 与车辆和 VSA 调制器-控制单元正常通信。如果无法通信，转至 DLC 电路故障排
除。

4.根据 HDS 上的提示，在显示屏上显示 DTC。确定 DTC 后，参考 DTC 故障排除。对所有系统
进行 DTC 检查，并先对动力系统DTC 进行故障排除。

5.将车辆转为OFF (LOCK) 模式。

如何清除 DTC

1.车辆处于 OFF (LOCK) 模式时，将HDS 连接到驾驶员仪表板下方的数据插接器 (DLC) 上。

2.将车辆转为ON 模式。

3.确保 HDS 与车辆和 VSA 调制器-控制单元正常通信。如果无法通信，转至 DLC 电路故障排除。

4.根据 HDS 上的屏幕提示清除 DTC。

5.将车辆转为OFF (LOCK) 模式。

如何排除 VSA 调制器-控制单元插接器电路的故障

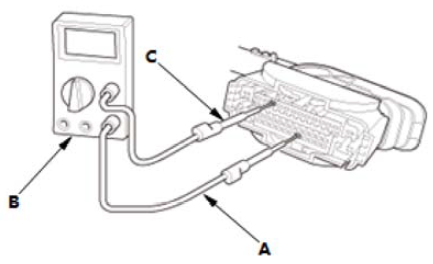

1.将线束端子的一侧(A) 连接到市售数字式万用表 (B) 上，并将线束端子的另一侧(C) 连接到市
售香蕉插头(C) 上。
