电动真空泵的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

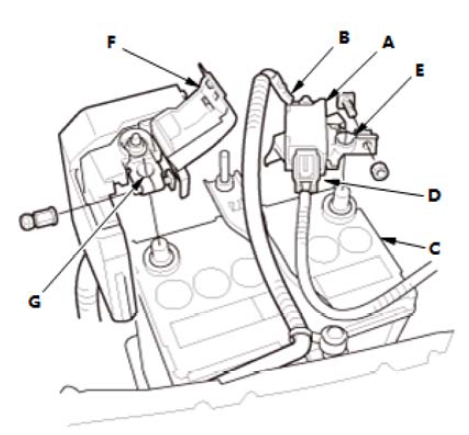

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.动力总成左护板 - 拆卸

4.前保险杠下护板 - 拆卸

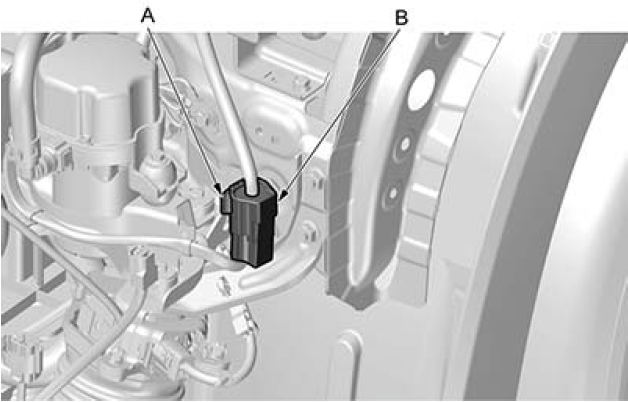

5.电动真空泵电缆- 拆卸

1.拆卸电动真空泵电缆固定卡（A）。

2.按住电动真空泵锁止卡，脱开插接器（B）。

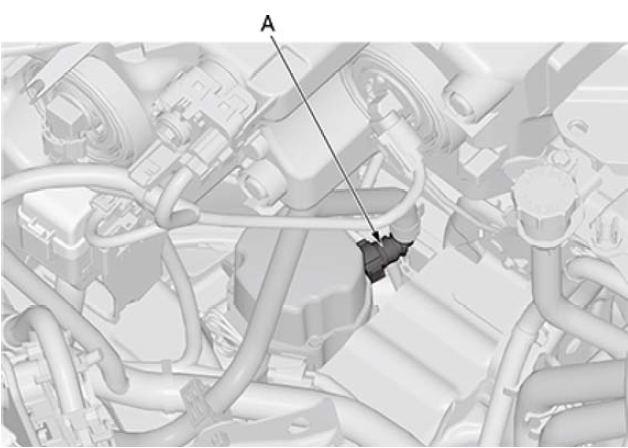

6.电动真空泵真空管 - 拆卸

1.按住电动真空泵真空管两端锁止夹，脱开电动真空泵真空管（A）。

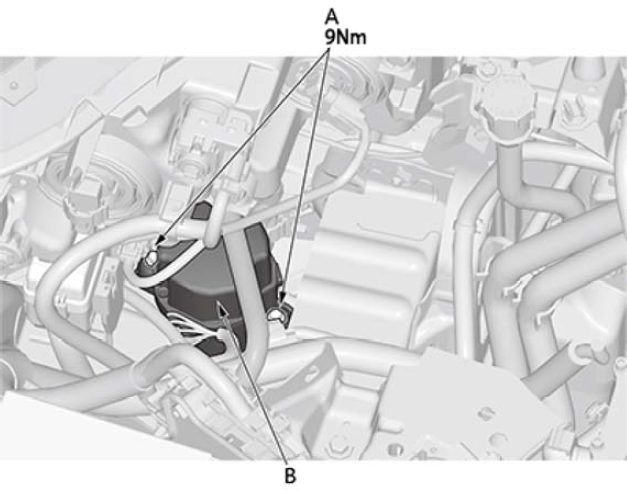

7.电动真空泵- 拆卸

1.使用 10mm长套筒扳手拆卸电动真空泵固定螺栓
(A)（M6×45）。
2.取下电动真空泵(B)。

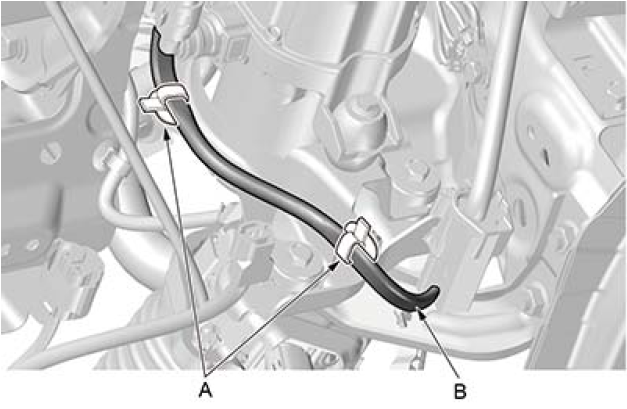

8.电动真空泵线束 - 拆卸

1.使用内饰件拆卸工具拆卸电动真空泵线束2个固定卡（A），移开电动真空泵线束（B）。

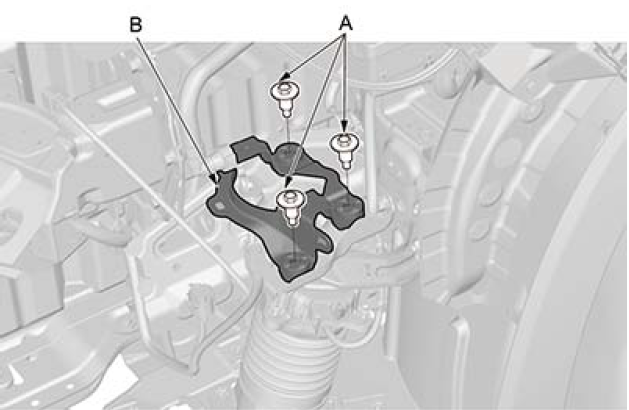

9. 电动真空泵支架 - 拆卸

1. 使用套筒拆卸电动真空泵支架固定螺栓（A），取下电动真空泵支架（B）。



安装

1.所有拆下零件-安装

  1. 按照与拆卸相反的顺序安装零件。
