后轴臂拆卸和安装

拆卸

1.车辆- 举升

2.后轮- 拆卸

3.驻车制动- 松开

4.轮毂轴承单元 - 拆卸

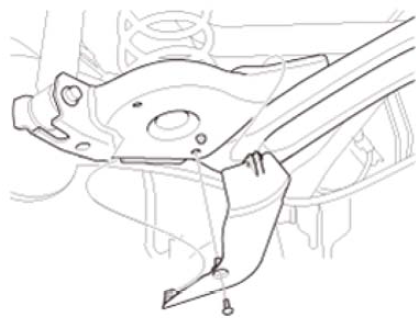

5.后弹簧座下盖- 拆卸

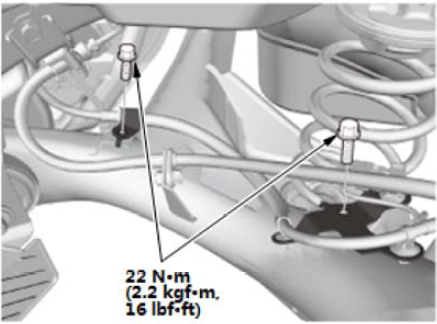

6.线束安装螺栓 - 拆卸

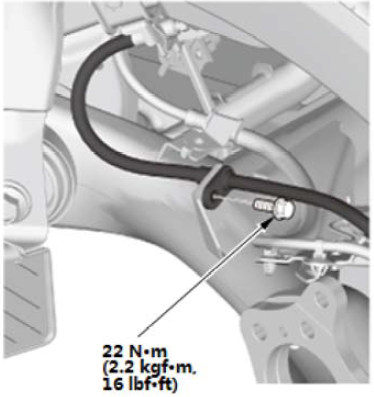

7.制动软管 - 拆卸



8.后弹簧 - 拆卸

9.桥梁 - 拆卸

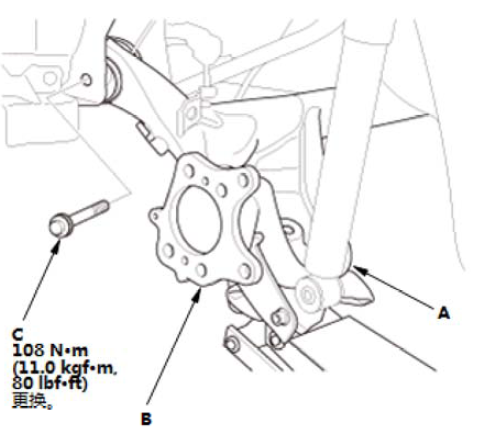

1.在下弹簧座 (A) 下方位置，两侧的桥梁 (B) 上放置千斤顶，并升起千斤顶进行支撑。切勿将千斤顶放到桥梁中间的下方。

2.拆下螺栓（C）。

3.慢慢降低千斤顶，然后拆下桥梁。

注意事项

重新组装时，使用新的桥梁安装螺栓。

安装

1.所有拆下的零件 - 安装



1.按照与拆卸相反的顺序安装桥梁，并注意以下事项：

注意事项
  • 松松地安装螺母和/或螺栓以安装衬套，用车辆重量装载悬架，然后拧紧螺母和/或螺栓至规定力矩。
  • 安装制动软管、车轮转速传感器线束和电子驻车制动线束后，检查是否与其它部件扭结或干涉。
  • 安装后制动盘前，清理轮毂轴承单元和制动盘内侧的接合面。

2.车轮定位 - 检查
