功率继电器测试 |
 |
测试
1. 功率继电器 - 测试
使用该表确定继电器的类型，然后执行所列出的测试。
| 继电器 | 测试 |
| 空调冷凝器风扇继电器 | 通常打开四端子型 |
| ACC 继电器 | |
| 鼓风机电机继电器 | |
| 扶手箱附件电源插座继电器 | |
| 前雾灯继电器 | |
| 喇叭继电器 | |
| 车内照明灯切断继电器 | |
| 照明继电器 | |
| 电动车窗继电器 | |
| 散热器风扇继电器 | |
| 后附件电源插座继电器 | |
| 后窗除雾器继电器 | |
| 后刮水器电机继电器 | |
| 防盗报警喇叭继电器 | |
| 尾灯继电器 | |
| 挡风玻璃刮水器电机继电器 | |
| ACC 断电继电器 | 五端子型 |
| 制动灯继电器 | |
| 风扇控制继电器 | |
| IG2 断电继电器 | |
| 挡风玻璃刮水器高速/低速继电器 | |
| 挡风玻璃刮水器间歇性继电器 |

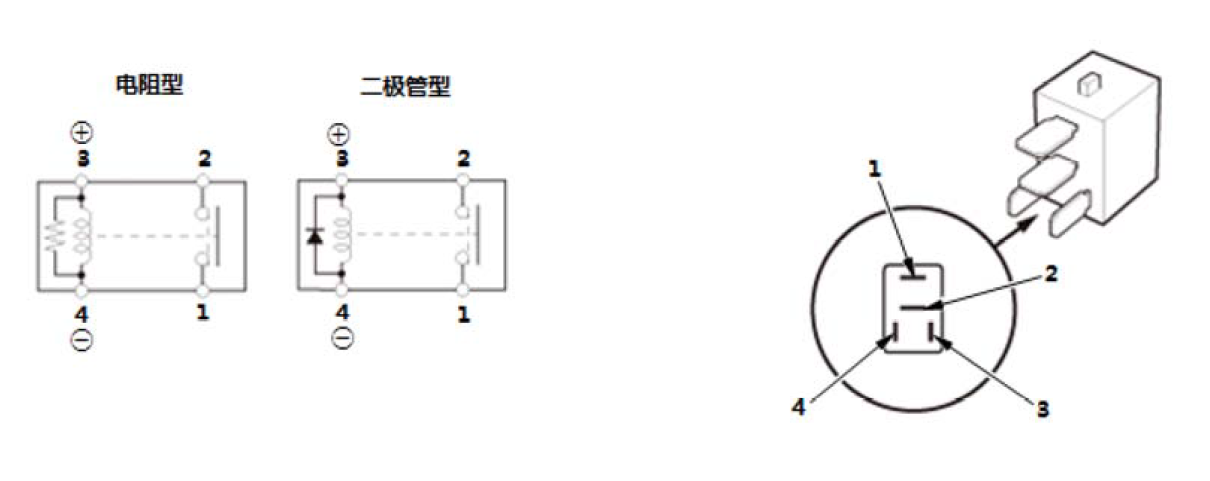

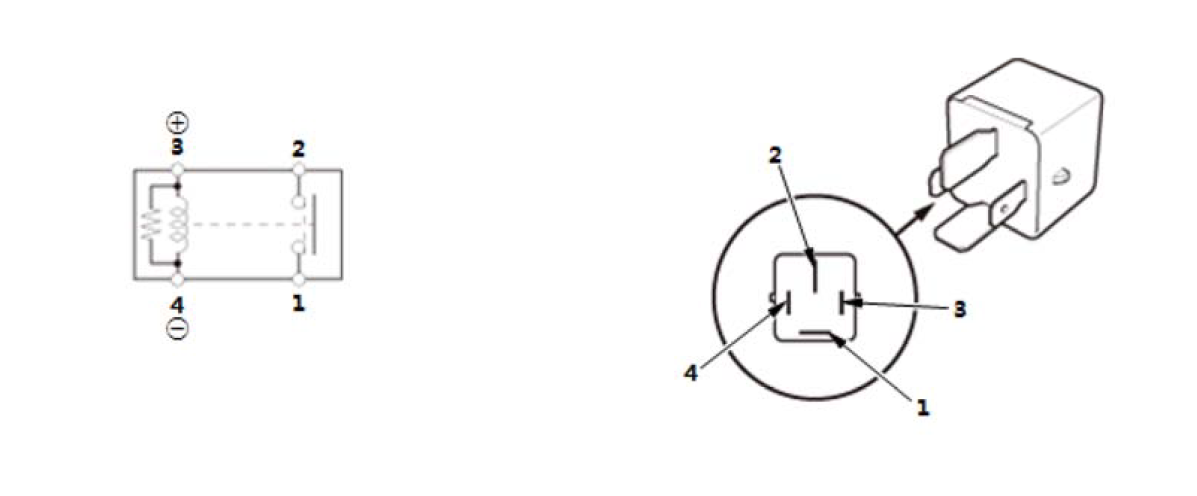

常开四端子型
检查端子之间是否导通：
- 当12 V 蓄电池电源连接至端子 3且12 V 蓄电池搭铁连接至端子 4时，端子1 和 2之间应导通。
- 当12 V 蓄电池电源断开时，端子 1 和端子 2 之间应该不导通。

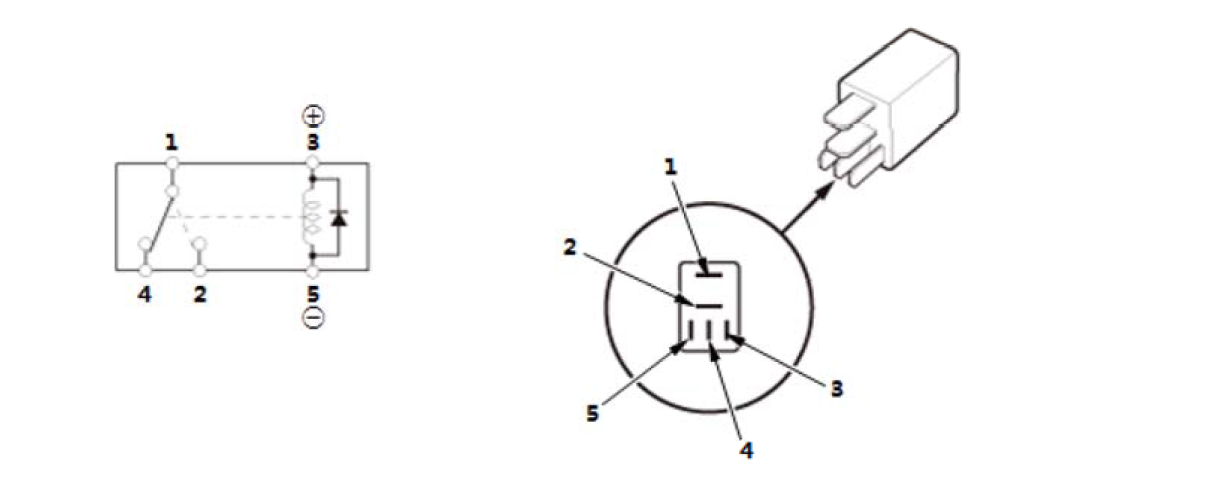

五端子型
检查端子之间是否导通：
- 当12 V 蓄电池电源连接至端子 3且12 V 蓄电池搭铁连接至端子 5时，端子1 和 2之间应导通。
- 当12 V 蓄电池电源断开时，端子 1 和端子 4 之间应导通。
