空调电动压缩机的拆卸和安装（3D） |
 |
|
警告
当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。 |
人员安全操作注意事项：
1. 维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。
2. 维修工作时确保钥匙不在车内，以免误操作通电而发生事故。
3. 对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。
4. 维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

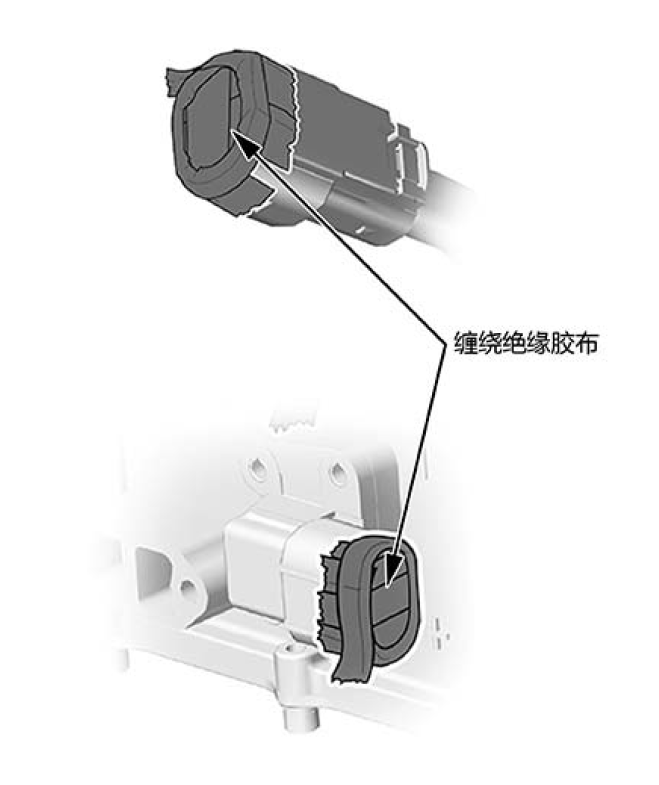

5. 拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。
6. 所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。
7. 电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。
8. 使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。
9. 操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。
车辆安全注意事项：
1. 严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。
2. 严防在连接电子动力系统零部件过程中出现任何形式的短路。
3. 维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。
4. 为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。
5. 在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。
6. 使用翼子板罩以免损坏油漆表面。
设备安全注意事项：
1. 安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。
2. 拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。
场地安全注意事项：
1. 必须在电动车专用维修工位进行维修。
2. 非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。
3. 高压系统部件区域贴上高压危险警示标签。
4. 场地内需配备防电起火的灭火器。
电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。
拆卸
1.安全注意事项
| 1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。 |

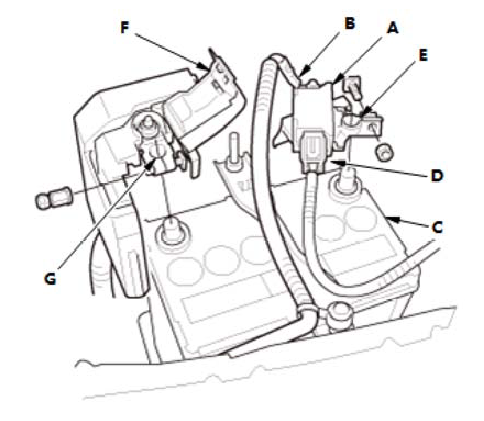

3. 12 V 蓄电池端子 - 断开
 |
1.确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池（C）上断开并隔离12 V 蓄电池传感器（A）的电缆（B）。
3. 打开盖（F）。 4. 从12 V 蓄电池上断开正极端子（G）。
|
4. 动力总成右护板 - 拆卸
5. 空调电动压缩机信号线- 拆卸
  |

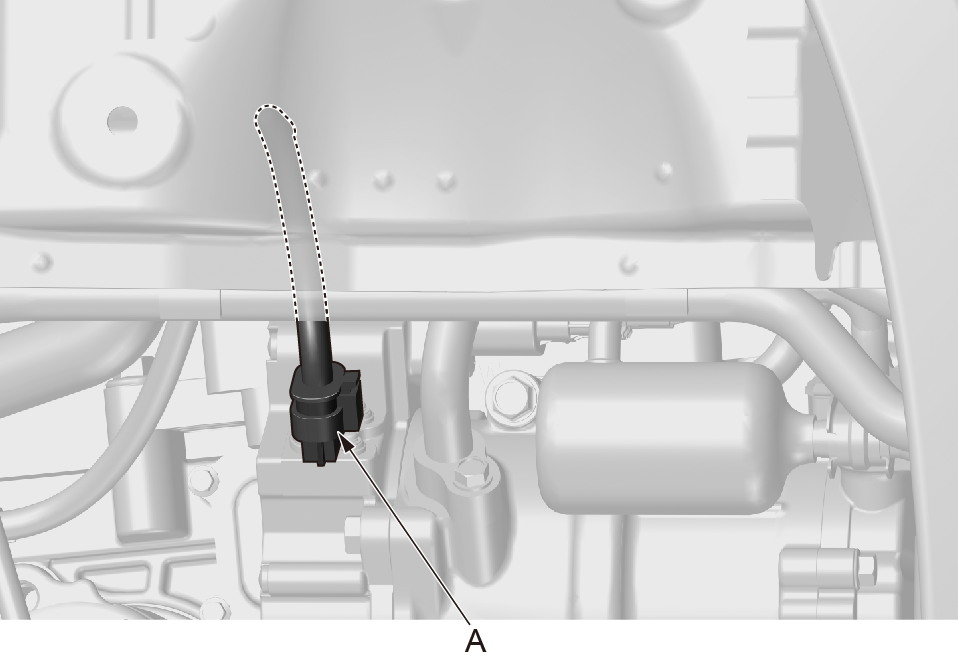

1. 按压空调电动压缩机信号线插接器的锁止卡，脱开电动压缩机信号线插接器（A） 。 |

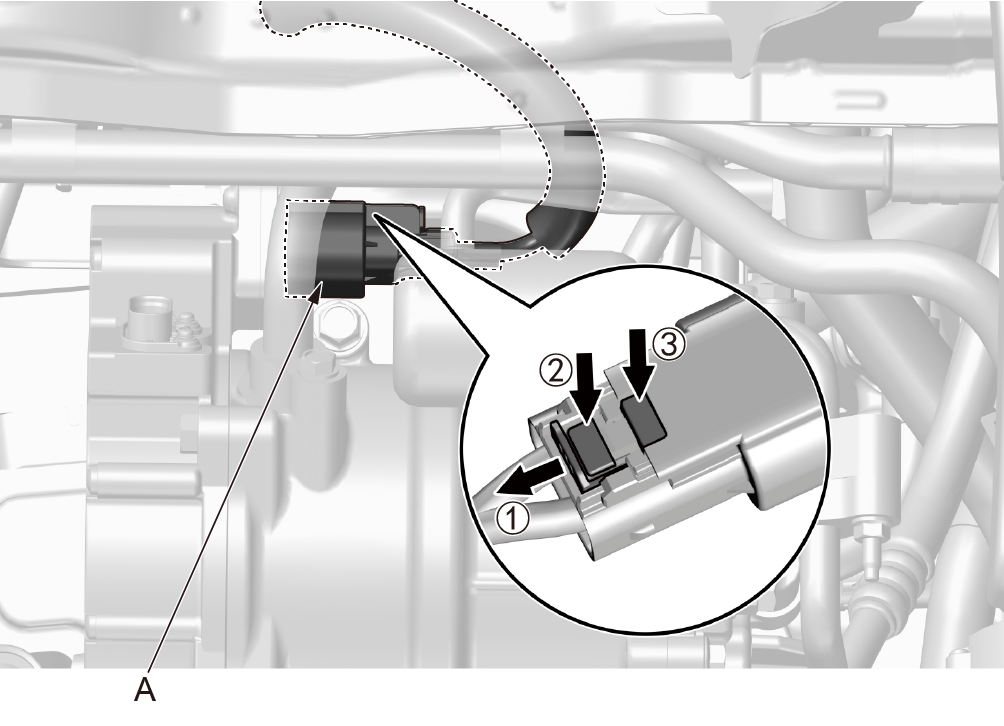

6. 空调电动压缩机电缆- 拆卸
 |
1. 向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开空调电动压缩机电缆插接器(空调电动压缩机端）（A）。 |
  |

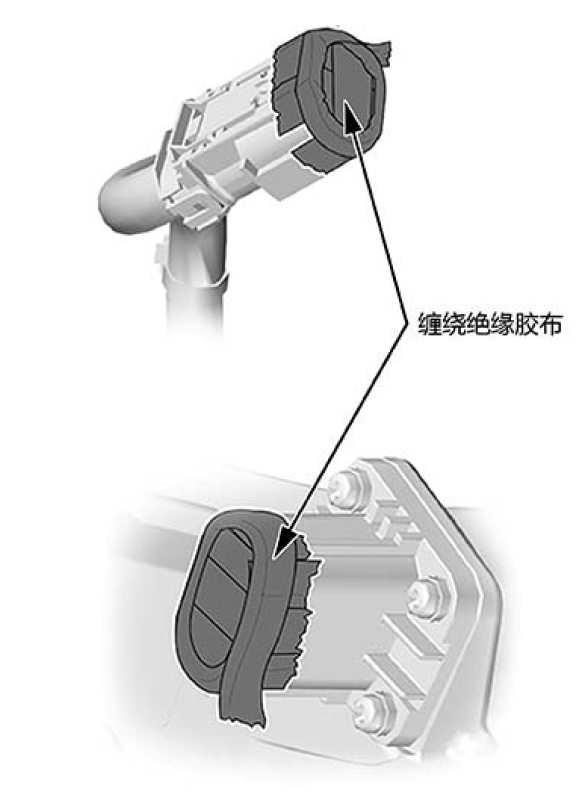

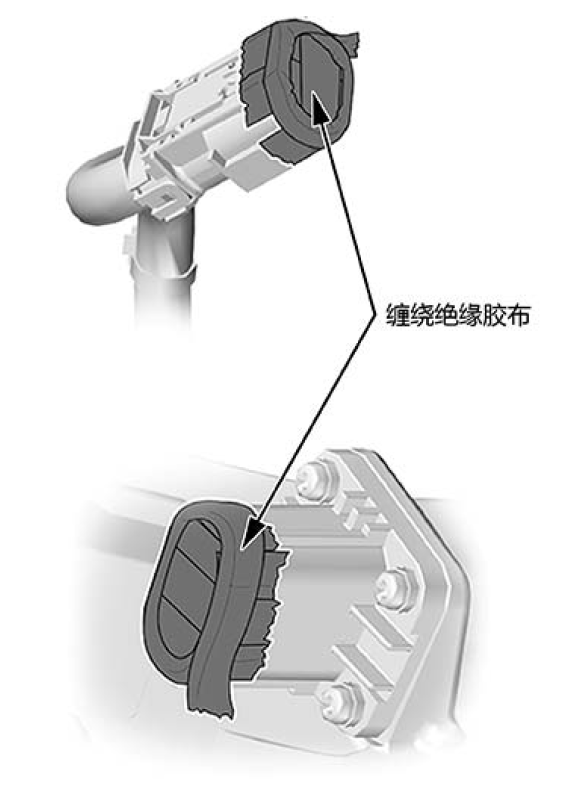

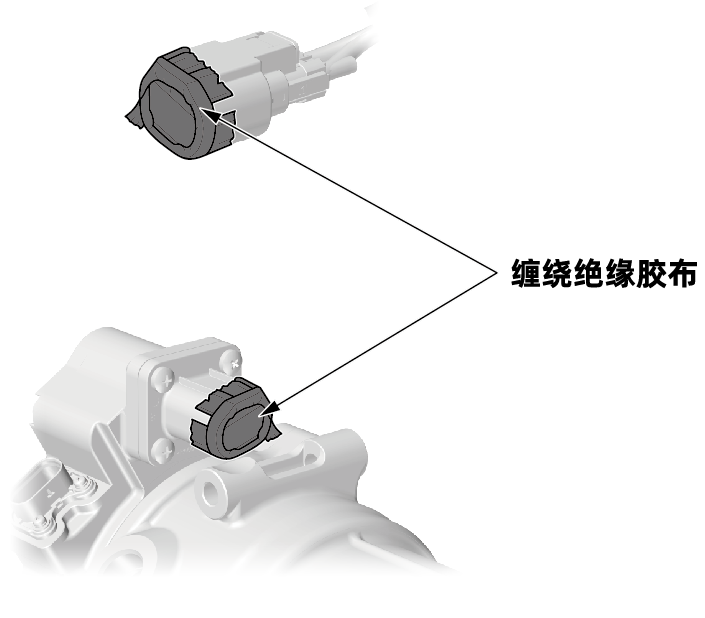

2. 拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。 |

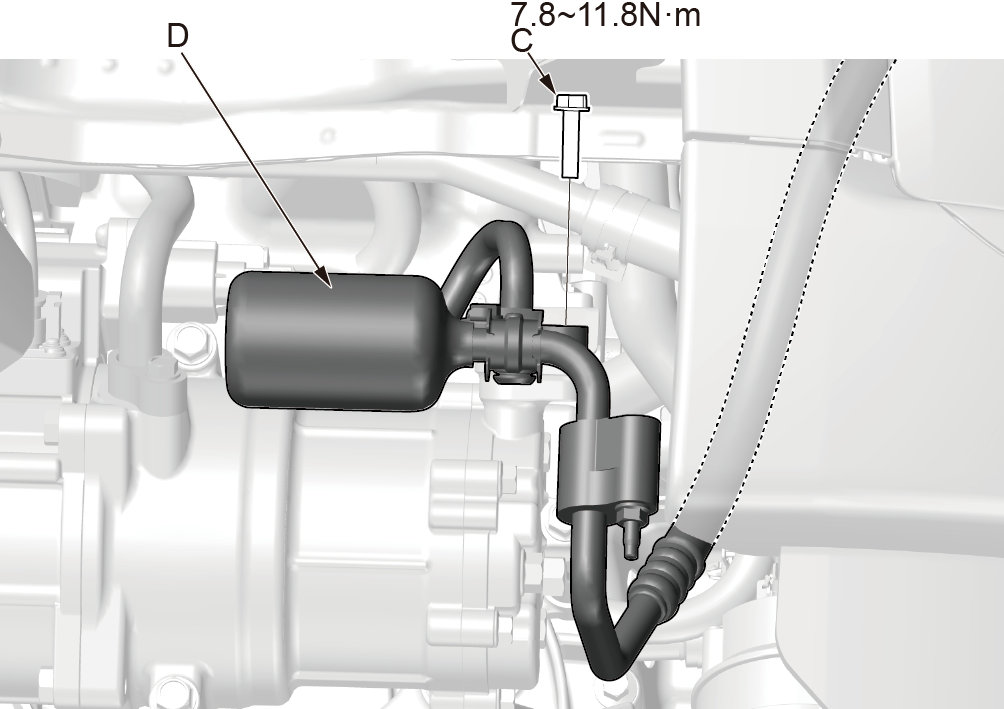

7. 空调电动压缩机硬管 - 拆卸
 |

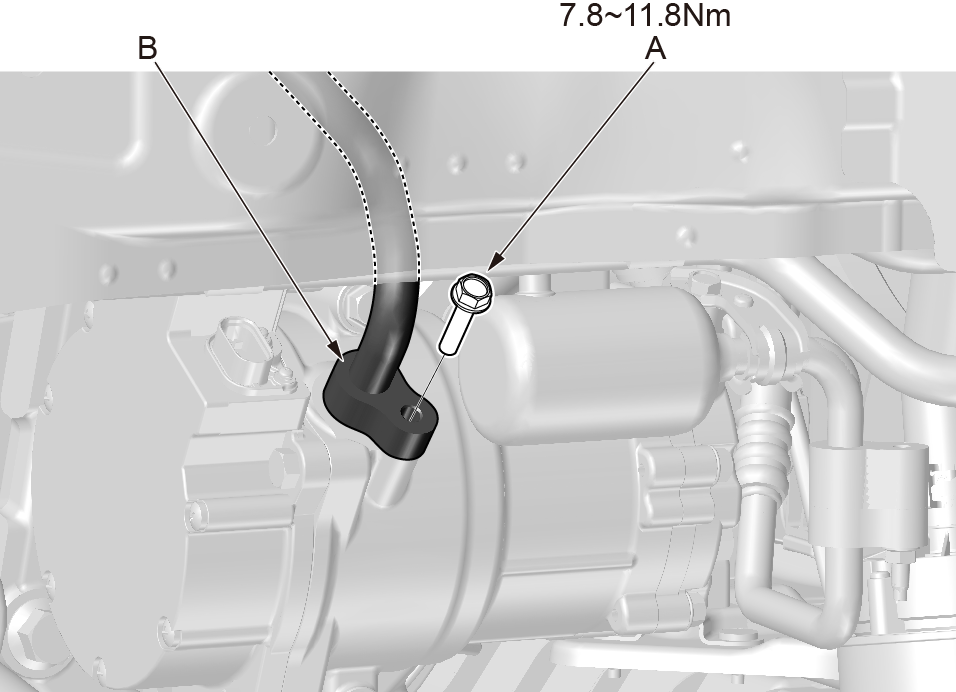

1. 使用 10mm 长套筒扳手拆卸空调电动压缩机低压
|
  |
2. 使用 10mm 长套筒扳手拆卸空调电动压缩机高压管固定螺栓（C）（M6×25），脱开空调电动压缩机高压管（D）。
|

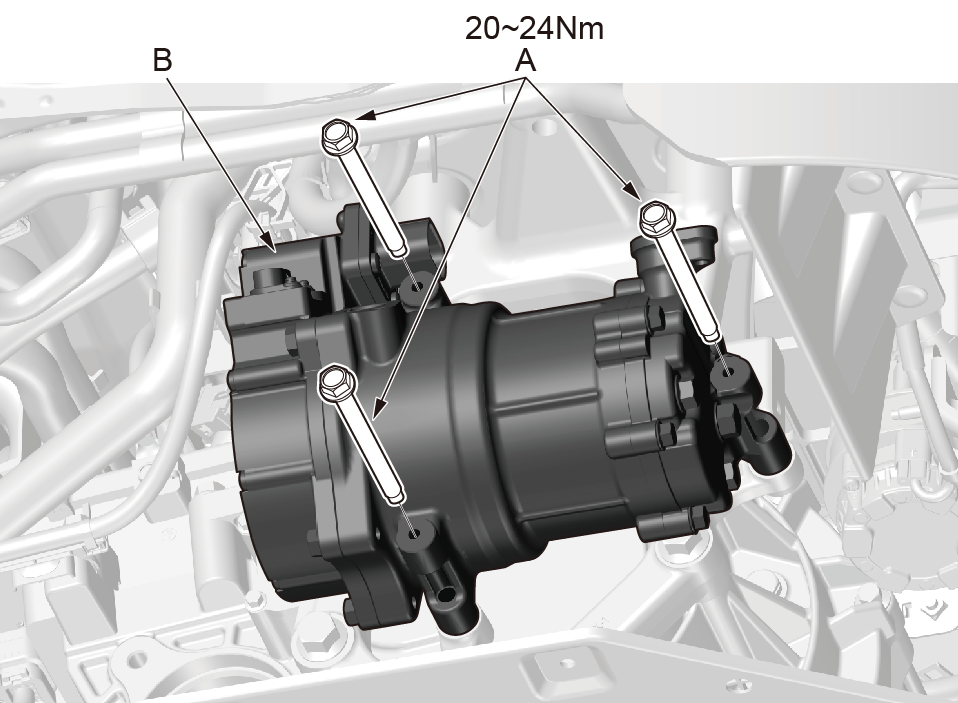

8. 空调电动压缩机 - 拆卸
  |

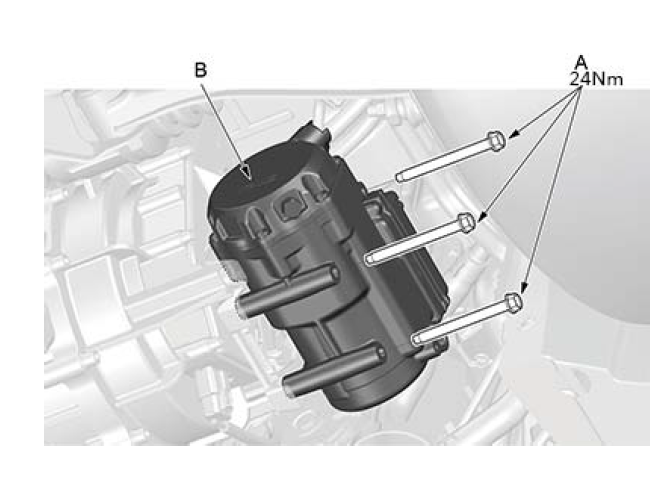

1. 使用12mm套筒扳手拆卸空调电动压缩机固定螺栓（A）（M8×90）。 |
安装
1. 所有拆下零件 - 安装
|
1. 按照与拆卸相反的顺序安装部件。
|
2. 空调系统制冷剂- 加注
空调系统DTC故障排除索引 |
|
| DTC | 检测项目 |
| P0532 | 空调压力传感器电压超下限 |
| P0533 | 空调压力传感器电压超上限 |
| P2521 | 空调供电输出端子短路（PIN110） |
| P2519 | 空调供电输出端子开路 |
| P2603 | 空调水泵PWM 输出端子短路（PIN92） |
| P2600 | 空调水泵PWM 输出端子开路 |
| P1ABD | 空调水泵干转 |
| P256F | 空调水泵可恢复内部故障（PIN92） |
| P1AC2 | 空调ECH 硬件故障 |
| P1AC3 | 空调ECH 高压DC 电源开路故障 |
| P1AD0 | 空调 PTC 检测VCU 节点通信异常 |
