充电口罩盖及动力总成舱罩盖开启扣手的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1. 安全注意事项

1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 驾驶员侧踏脚板-拆卸

3. 充电口罩盖及动力总成舱罩盖开启扣手 - 拆卸

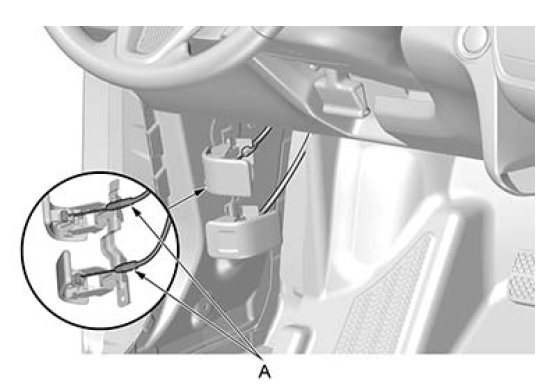

1. 脱开动力总成罩盖及充电口罩盖开启拉索（A）。

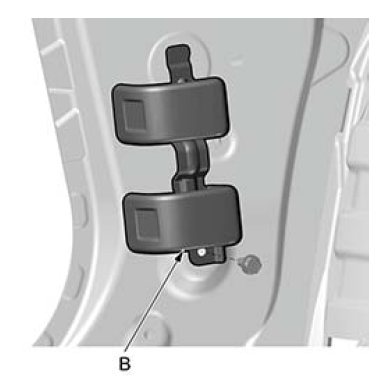

2. 拆卸动力总成罩盖及充电口罩盖开启扣手固定螺栓,取下动力总成罩盖及充电口罩盖开启扣手（B）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装所有部件。



动力总成下护板的拆卸和安装

拆卸

1. 车辆- 举升

2. 动力总成下护板 - 拆卸

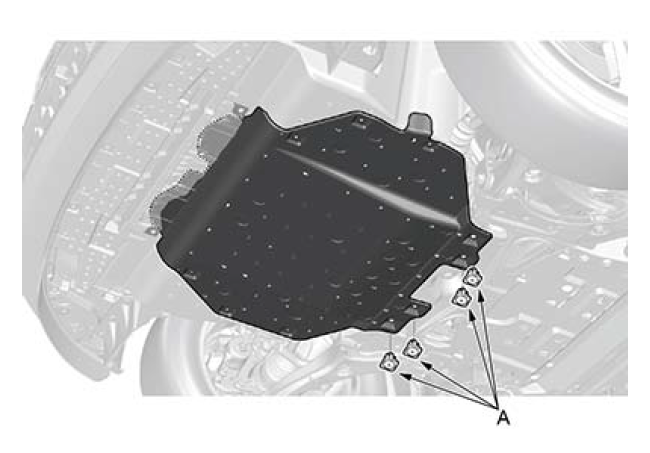

1. 使用10mm套筒拆卸动力总成下护板固定螺栓（A）。

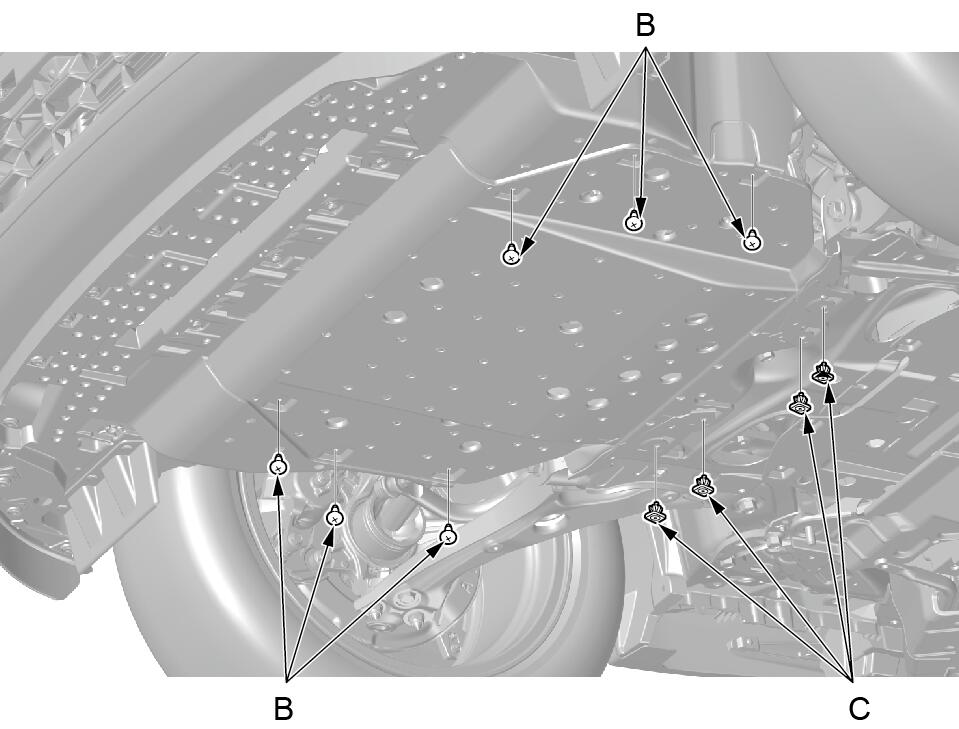

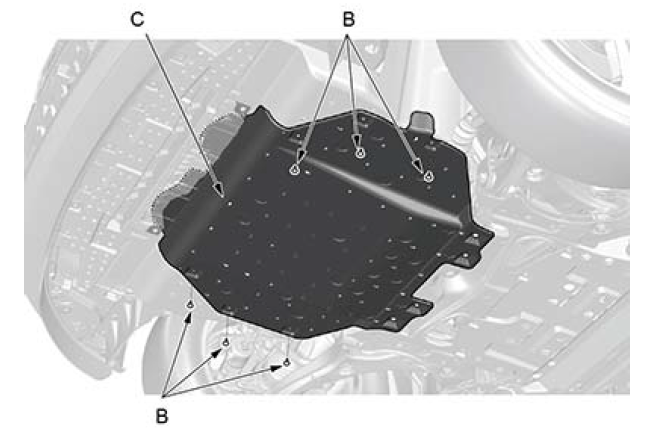

	2. 使用十字起拆卸动力总成下护板固定螺钉（B）。 3. 使用十字起拆卸动力总成下护板固定卡扣（C）。

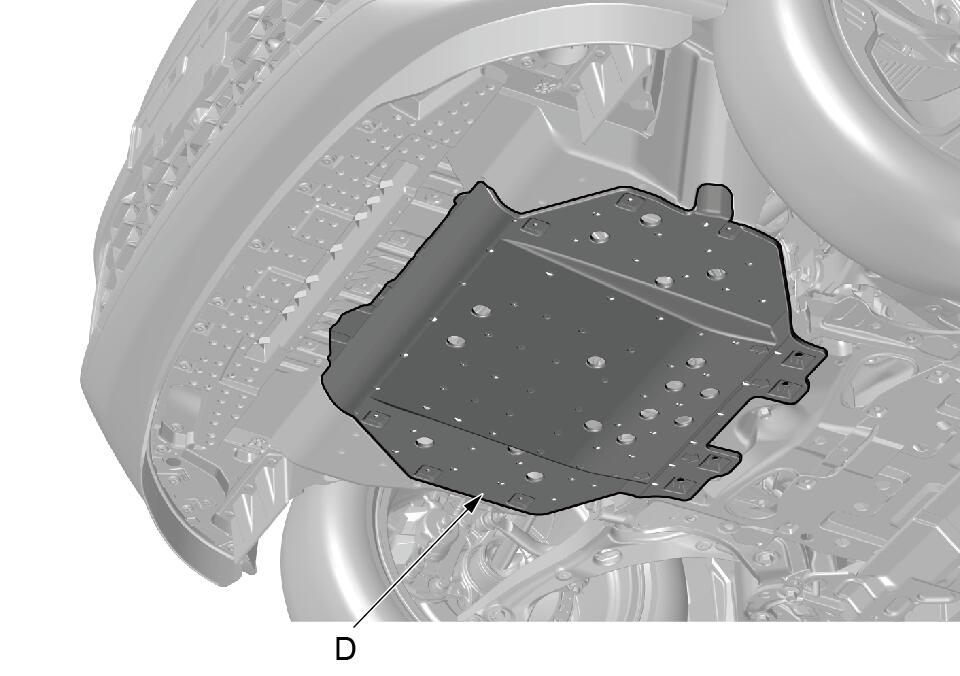

	4. 取下动力总成下护板（D）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



动力总成左护板的拆卸和安装

拆卸

1. 动力总成下护板 - 拆卸

2. 动力总成左护板 - 拆卸

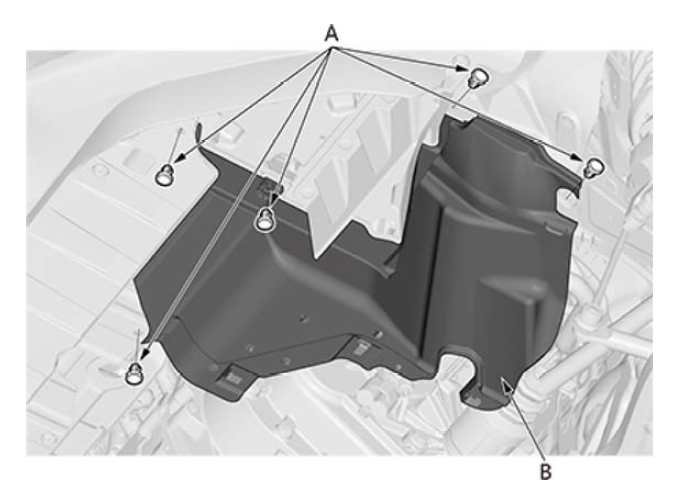

1. 使用内饰件拆卸工具拆卸动力总成左护板固定卡夹（A）。 2. 取下动力总成左护板（B）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



动力总成右护板的拆卸和安装

拆卸

1. 动力总成下护板 - 拆卸

2. 动力总成右护板 - 拆卸

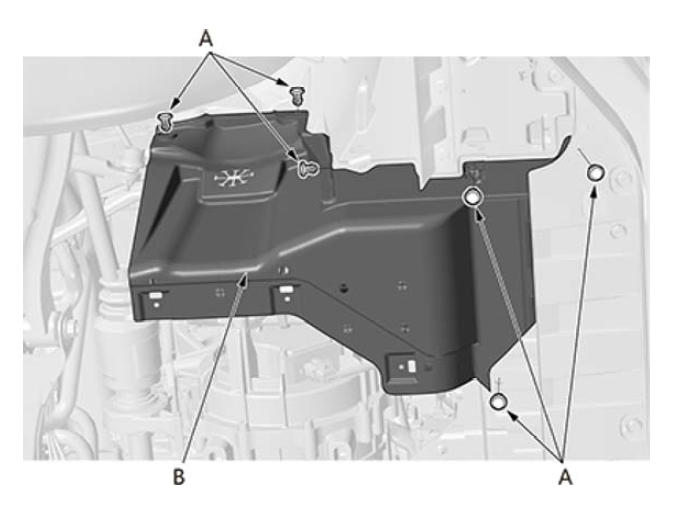

1. 使用内饰件拆卸工具拆卸动力总成右护板固定卡夹（A）。 2. 取下动力总成右护板（B）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。
