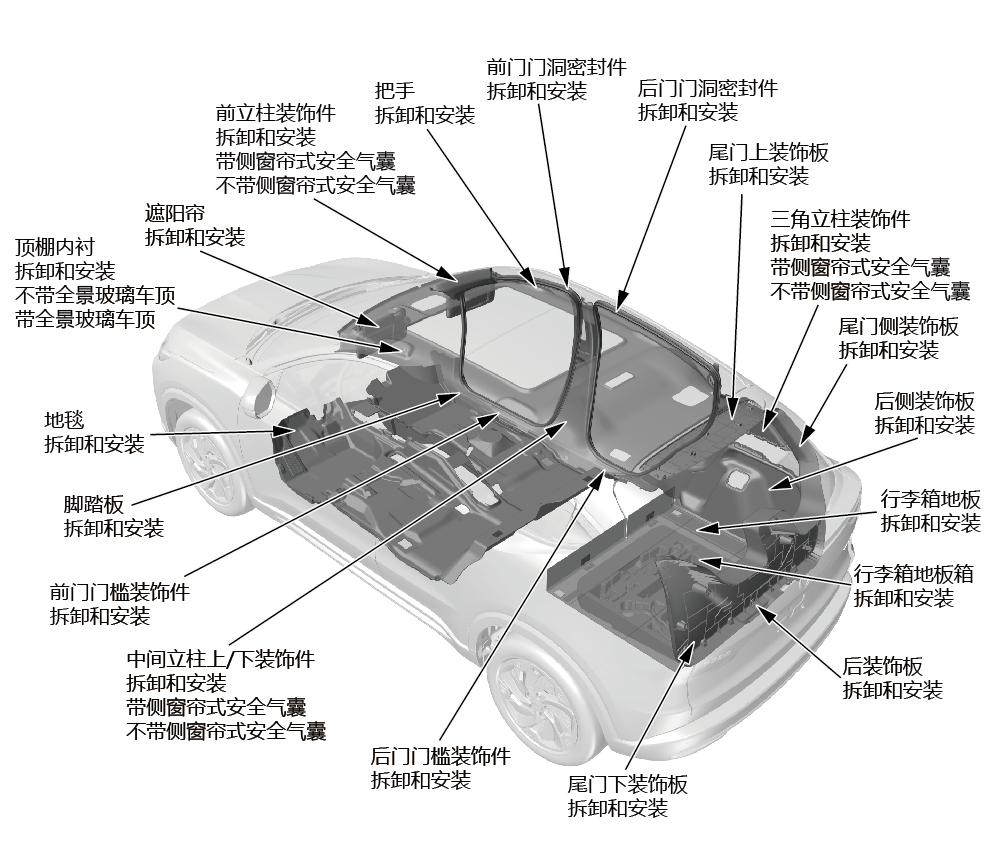

内饰部件位置索引

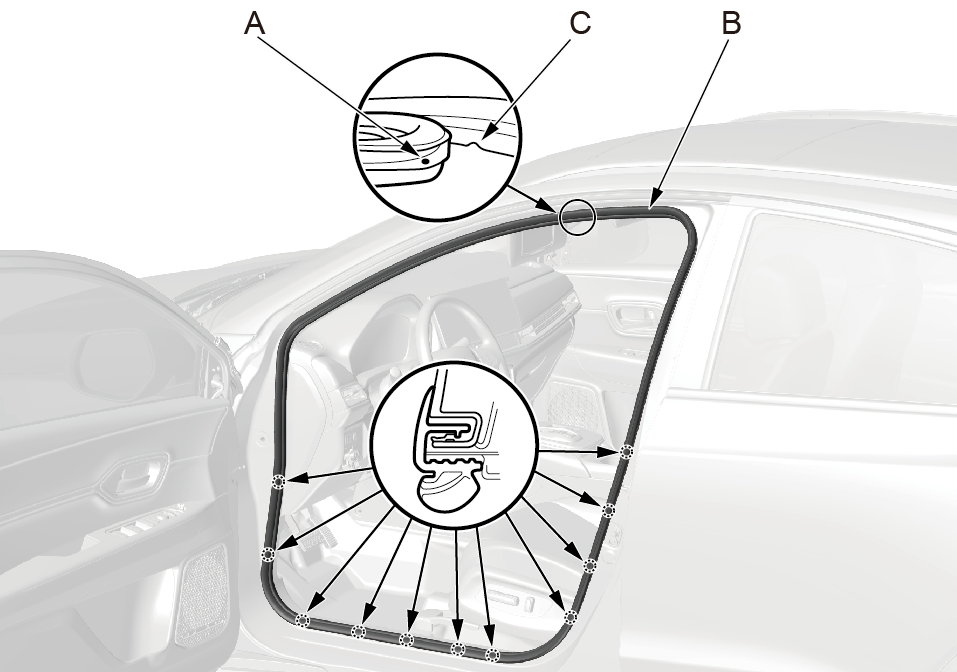

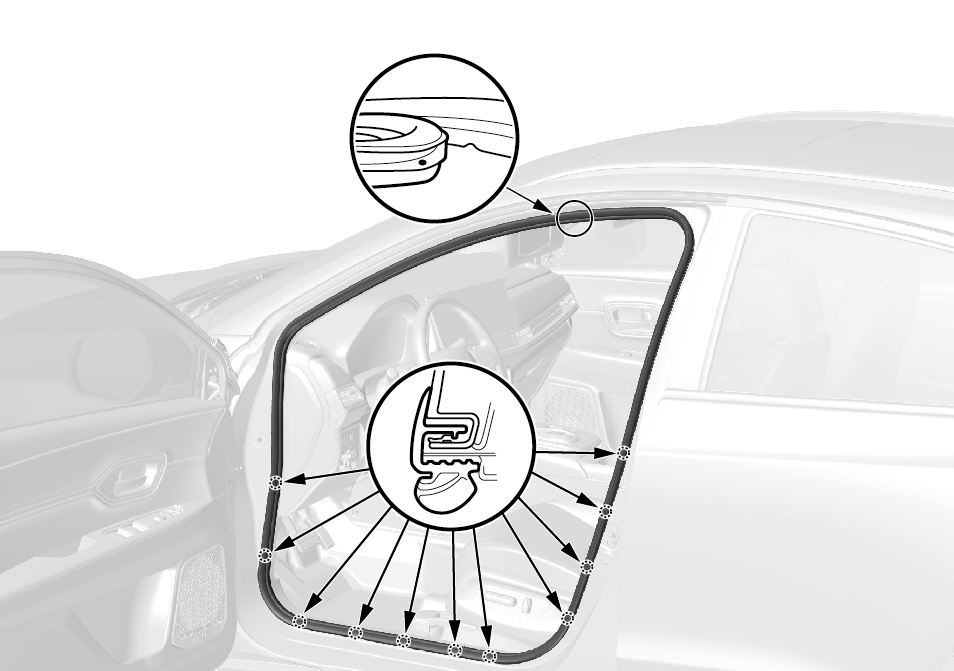

前车门开口密封件拆卸与安装

1. 按照与拆卸相反的顺序安装零件。

前门门槛装饰件/踏脚板拆卸与安装

1. 根据需要，拉出前门门洞密封件 (A) 。

2. 拆下踏脚板 (B) 。

1. 按照与拆卸相反的顺序安装零件。

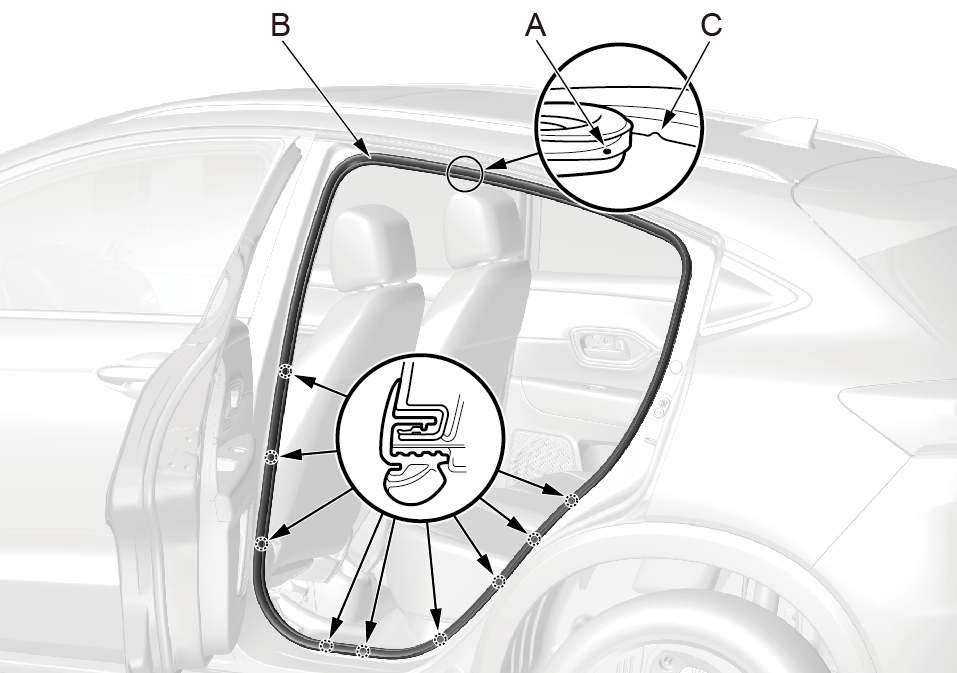

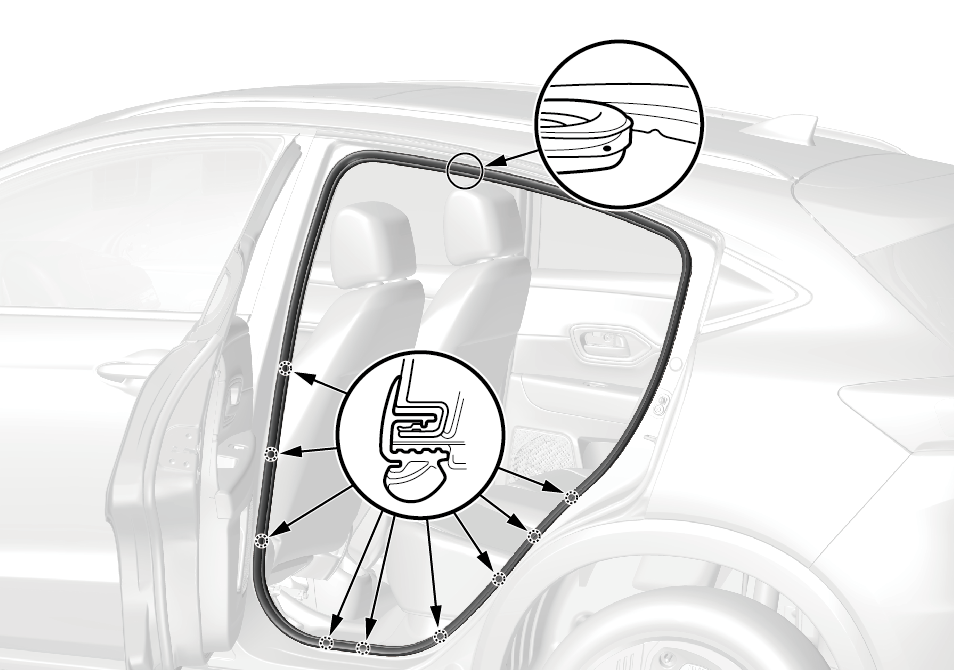

后车门开口密封件拆卸与安装

1. 按照与拆卸相反的顺序安装零件。

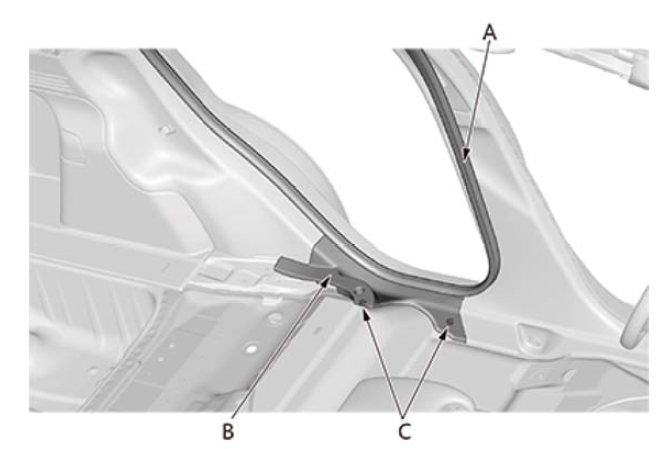

后车门门槛装饰件拆卸与安装

1. 根据需要，拉出后门门洞密封件（A）。
2. 拆卸后门门槛装饰件（B）。

1. 按照与拆卸相反的顺序安装零件。

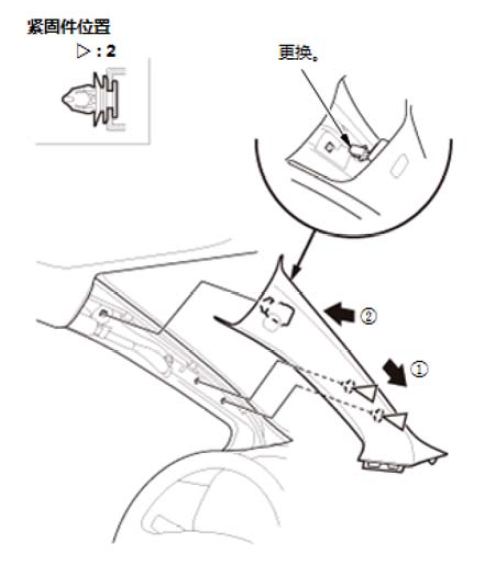

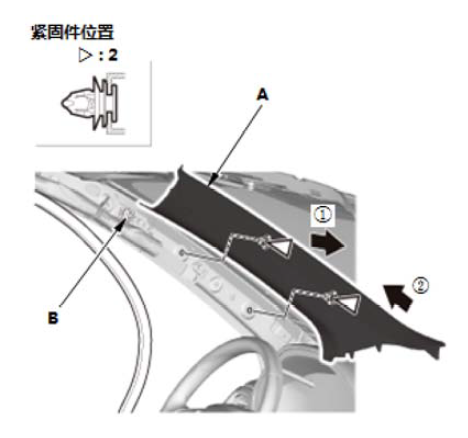

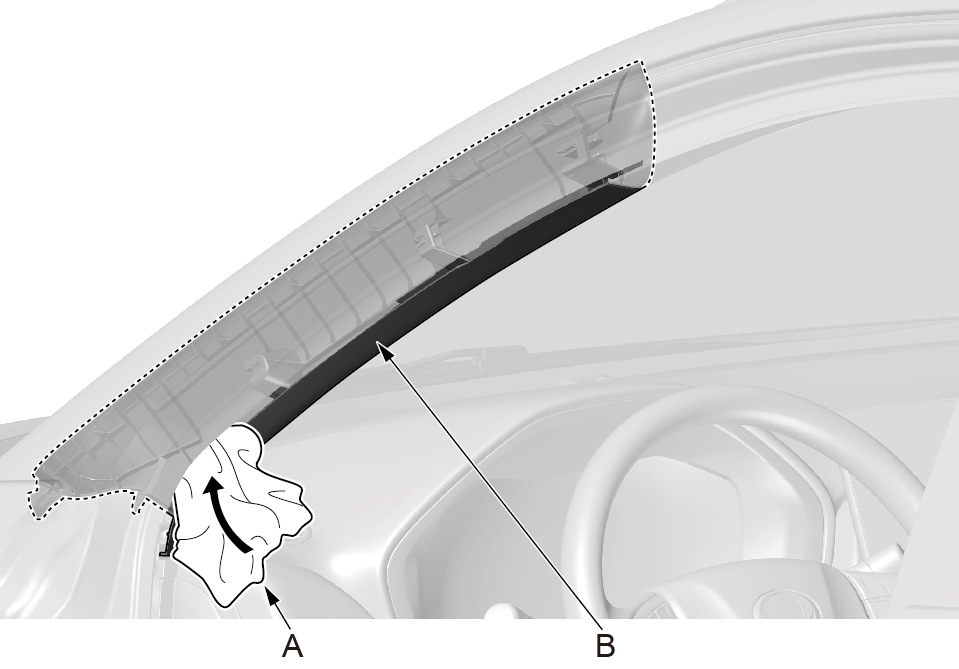

前立柱装饰件拆卸与安装

1. 如果侧窗帘式气囊已展开，换上新的前立柱装饰件 (A) 。

2. 如果侧窗帘式气囊未展开，检查前立柱装饰件并注意以下各项：

• • • 为防止侧窗帘式气囊展开不当和可能造成的人员伤害，检查前立柱装饰件，如果它们有以下任何损坏则予以更换：

－ 前立柱装饰件出现任何断裂、变形或应力发白
－ 卡扣安装表面 (B) 出现了断裂或应力发白

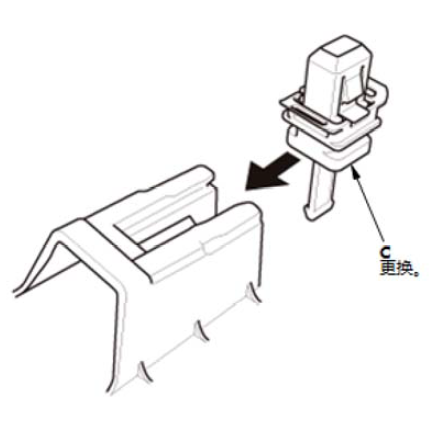

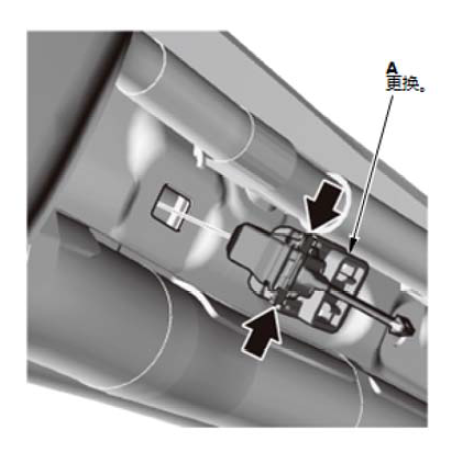

• • • 检查和调节顶篷内衬和前立柱装饰件之间的搭接后，换上新的上卡扣 (C) 。
    • 如果卡扣 (D) 损坏或应力发白，用新的予以更换。

1. 按照与拆卸相反的顺序安装零件。

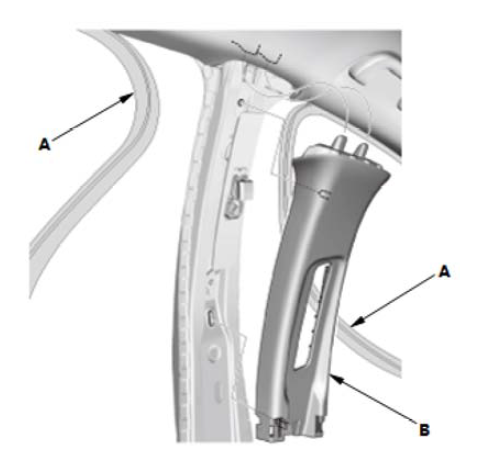

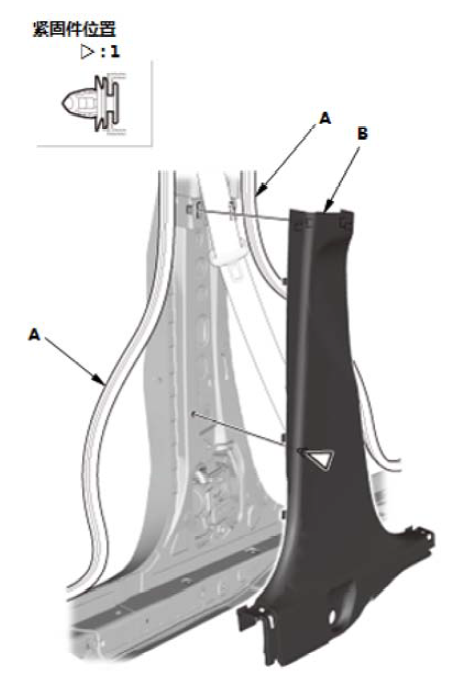

中间立柱上/下装饰件拆卸与安装

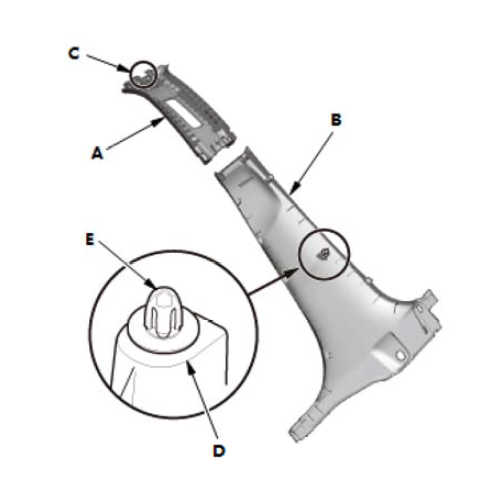

1. 如果侧窗帘式气囊已展开，用新的零件更换中间立柱上装饰件 (A)、中间立柱下装饰件 (B)。

2. 如果侧窗帘式气囊未展开，检查中间立柱上/下装饰件并注意以下各项：

• • • 为防止侧窗帘式气囊展开不当和可能造成的人员伤害，检查装饰件，如果它们有以下任何损坏则予以更换：

－ 中间立柱上装饰件或上钩(C) 上出现裂痕  或变形，或装饰件上部有应力发白区域
－ 中间立柱下装饰件出现裂痕或变形，或安装到中间立柱下装饰件的钩出现裂痕
－ 卡扣安装表面 (D) 出现了断裂或应力发白

• • • 如果卡扣 (E) 损坏或应力发白，用新的予以更换。

1. 按照与拆卸相反的顺序安装零件。

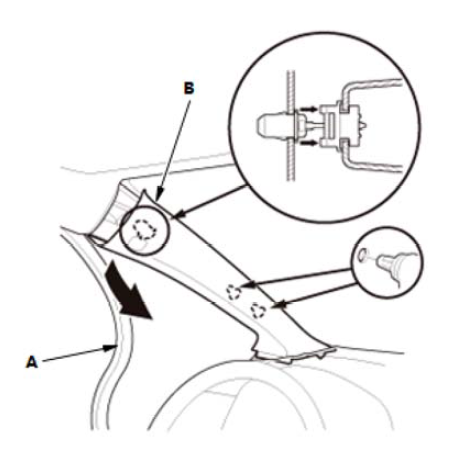

三角窗立柱装饰件拆卸与安装

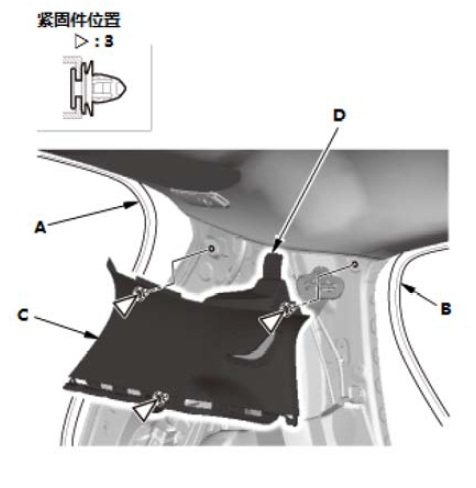

1. 如有必要，拆下后门门洞密封件 (A) 和尾门密封条(B)。

2. 拉三角立柱装饰件 (C) ，拆下卡扣。

3. 松开钩 (D) ，拆下三角立柱装饰件。

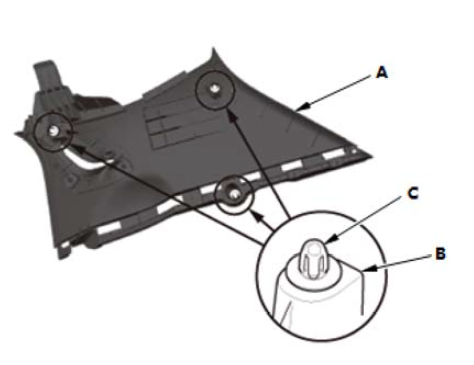

1. 如果侧窗帘式气囊已展开，换上新的三角立柱装饰件 (A) 。

2. 如果侧窗帘式气囊未展开，检查三角立柱装饰件并注意以下各项：

• • • 为防止侧窗帘式气囊展开不当和可能造成的人员伤害，检查三角立柱装饰件，如果它们有以下任一类型的损坏则予以更换：

－ 三角立柱装饰件出现任何断裂、变形或应力发白
－ 卡扣安装表面 (B) 出现裂痕或漂白剂污染区域

• • • 如果卡扣 (C) 损坏或应力发白，用新的予以更换。

1. 按照与拆卸相反的顺序安装零件。

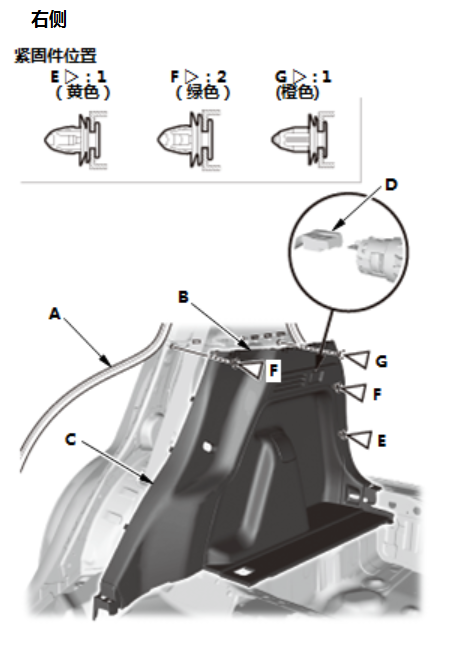

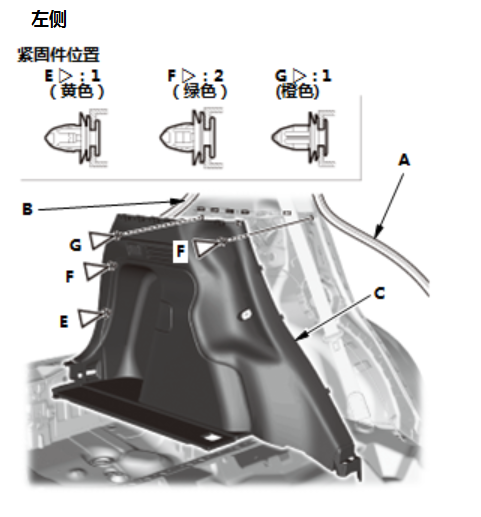

内饰拆卸和安装 - 后侧区域

1. 按照与拆卸相反的顺序安装零件。

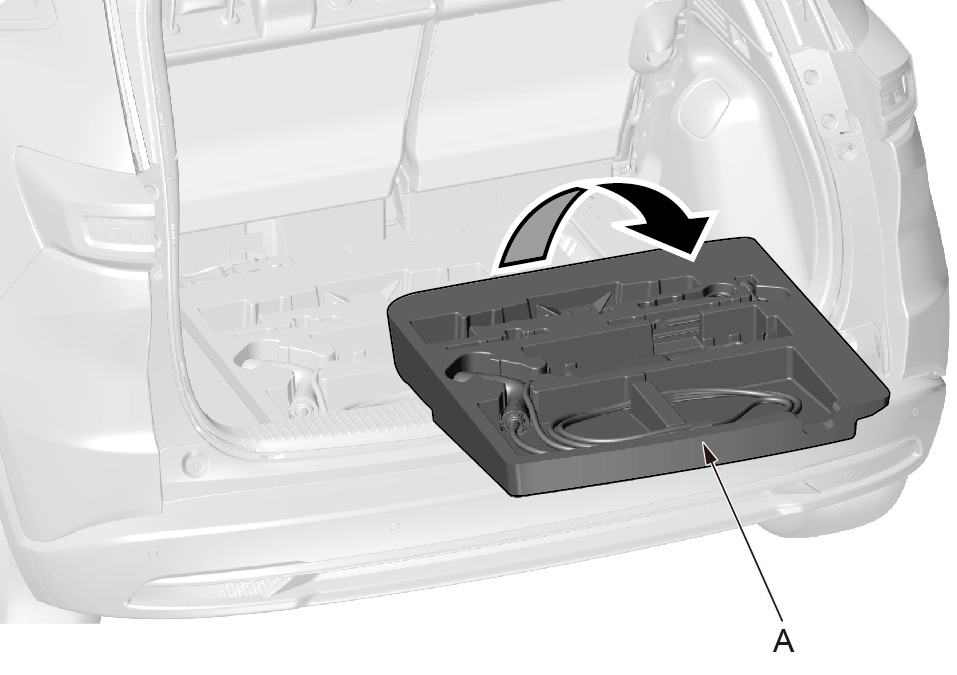

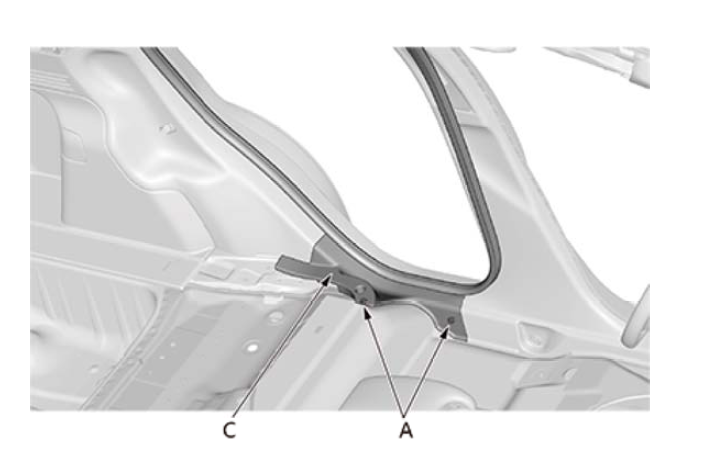

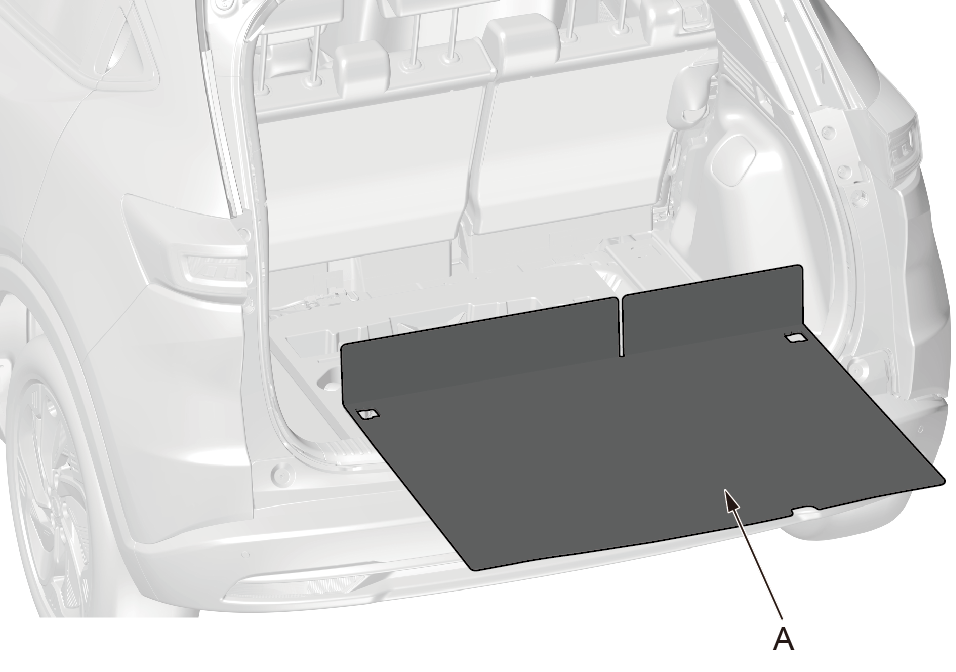

后侧装饰板拆卸和安装－货厢区域

1. 按照与拆卸相反的顺序安装零件。

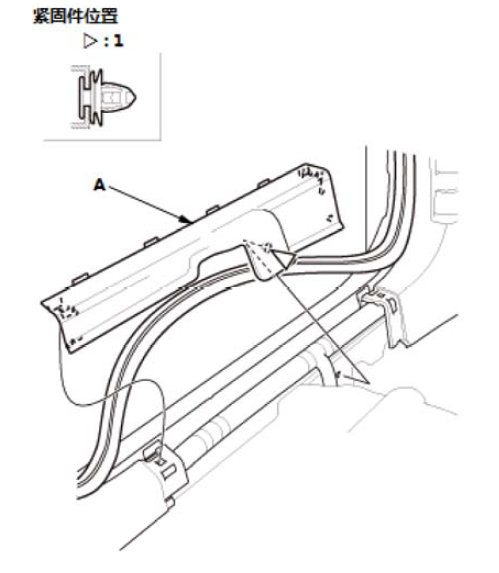

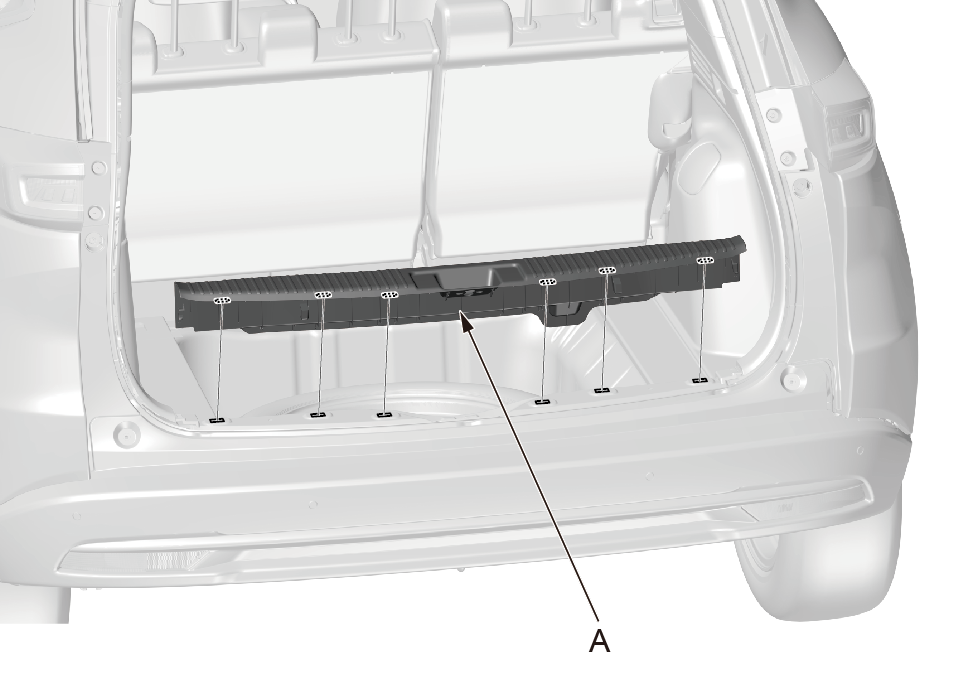

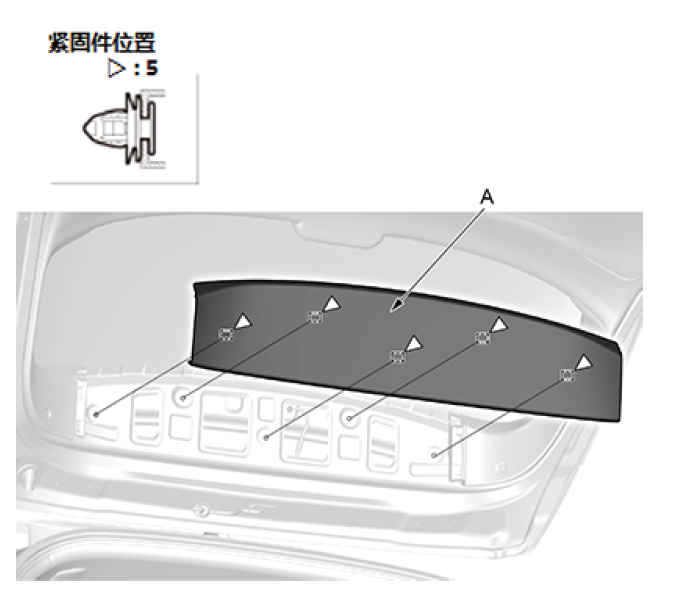

内饰拆卸和安装 - 尾门区域

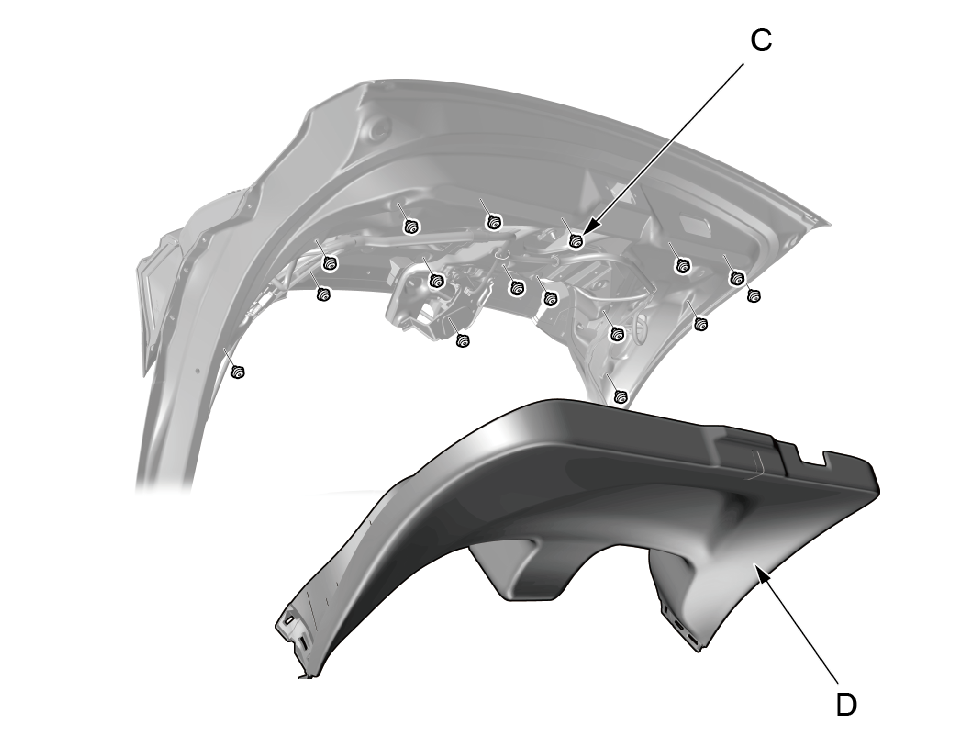

1.使用内饰件拆卸工具拆卸16个固定卡扣（C）。

2.取下尾门下装饰板（D）。

1. 按照与拆卸相反的顺序安装零件。

门兜拆卸和安装

1. 按照与拆卸相反的顺序安装零件。

遮阳板拆卸和安装

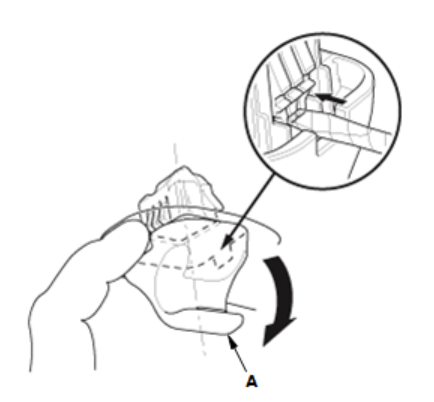

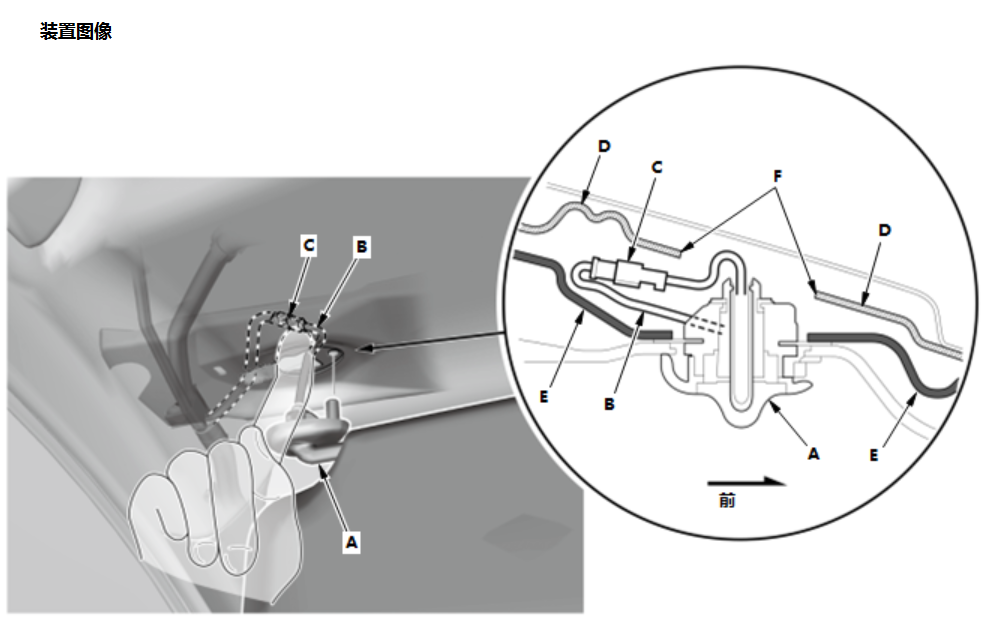

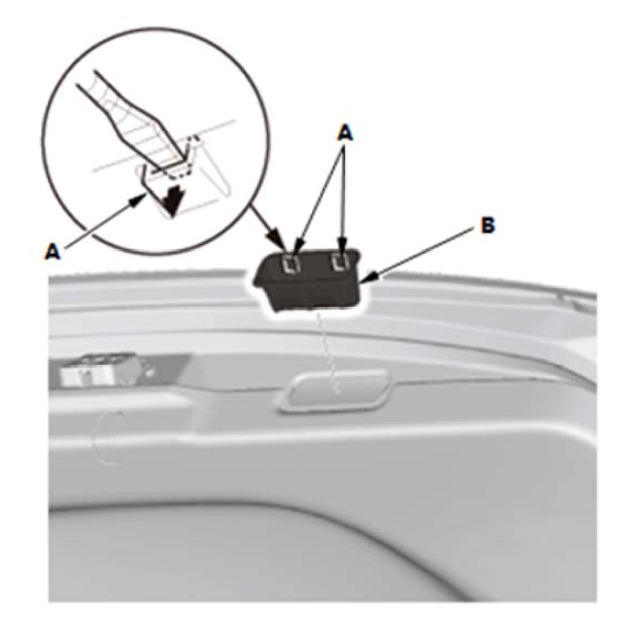

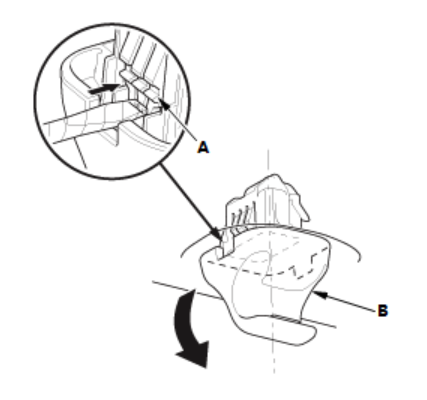

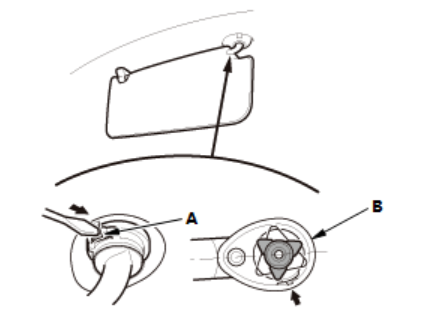

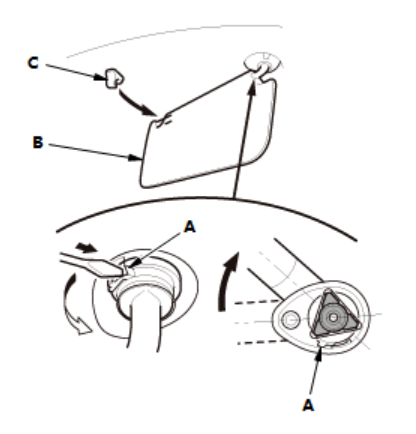

1. 使用一把平头螺丝刀，推动钩（A）穿过托架盖（B）的前侧的孔。

2. 用平头螺丝刀推入钩（A）时，将遮阳板 (B) 从遮阳板固定架（C）上松开，并向后转动遮阳板 45 。

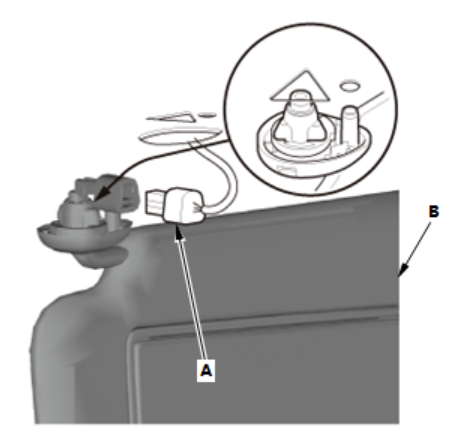

3. 断开连接器（A）。（针对某些车型）
4. 拆下遮阳板（B）。

1. 如果侧窗帘式安全气囊已展开，换上新的遮阳板。

2. 如果侧窗帘式气囊未展开，检查遮阳板是否损坏。损坏的遮阳板可能导致侧窗帘式气囊展开不当，可能造成人员伤害。如果有以下任何损坏则更换遮阳板：

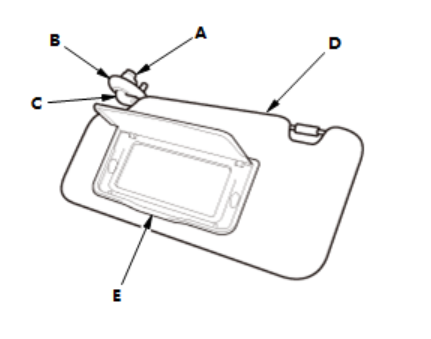

• • • 遮阳板托架 (A) 有裂纹
    • 遮阳板托架盖（B）有裂纹
    • 遮阳板轴（C）弯曲或有裂纹
    • 遮阳板底座 (D) 有裂纹
    • 化妆镜底座 (E) 有裂纹

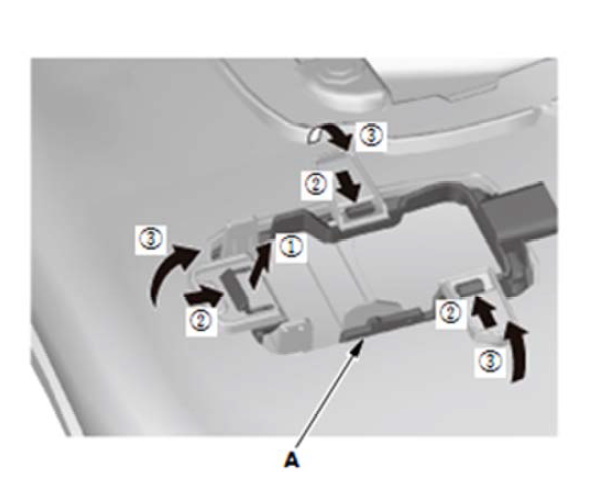

3. 如果遮阳板固定架损坏或应力发白，用新的进行更换。

把手拆卸和安装

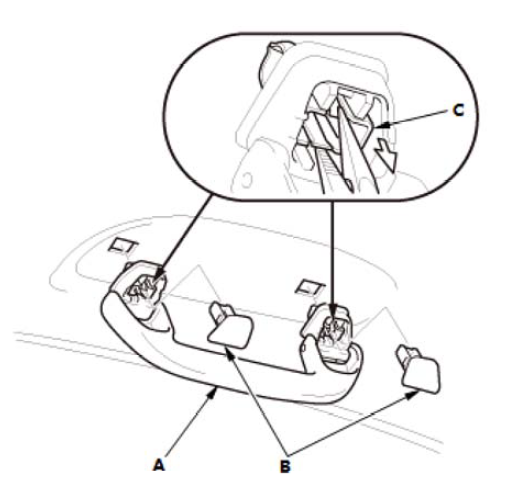

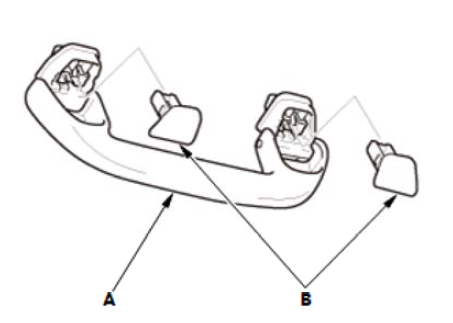

1. 降下把手（A）。

2. 拆下盖子（B）。

3. 用钳子挤压卡扣（C），然后拆下把手。

1. 如果侧窗帘式安全气囊已展开，换上新的把手 (A) 。

2. 如果侧窗帘式气囊未展开，检查把手是否损坏。损坏的把手可能导致侧窗帘式气囊展开不当，可能造成人员伤害。如果有以下任何损坏则更换把手：

• • • 把手上有任何裂纹或断裂
    • 盖（B）上有任何裂纹或应力发白

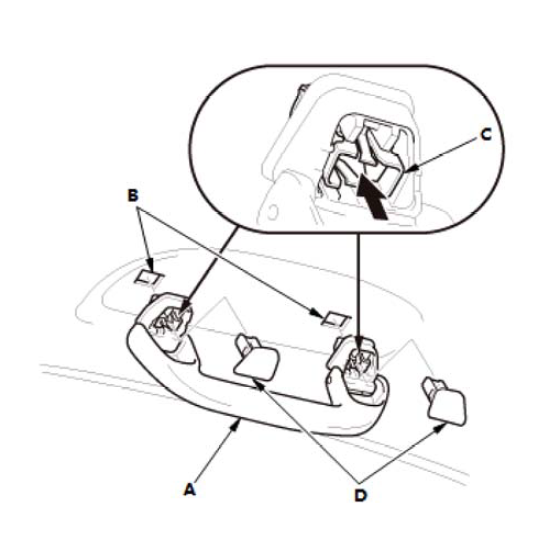

1. 将把手 (A) 定位到把手支架 (B) 上。

2. 用手推把手，直到卡扣 (C) 牢固卡到位。

3. 将盖（D）完全安装到卡扣中。

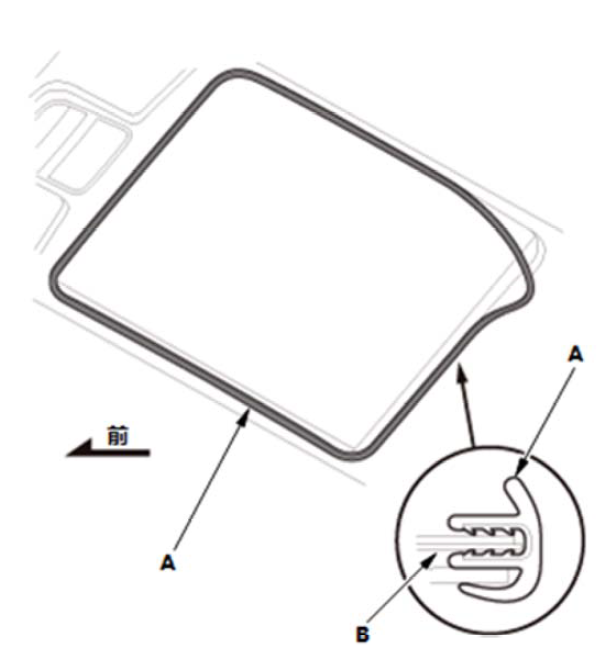

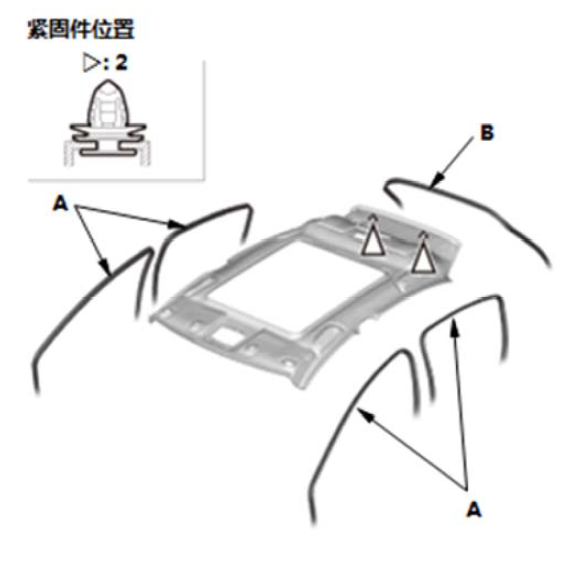

顶篷内衬拆卸和安装 [带全景玻璃车顶]

1. 拆下以下部件：

• • • 两侧前立柱装饰件

    • 中间立柱上/下装饰件两侧

    • 两侧三角立柱装饰件

1. 向前放下后排座椅靠背。

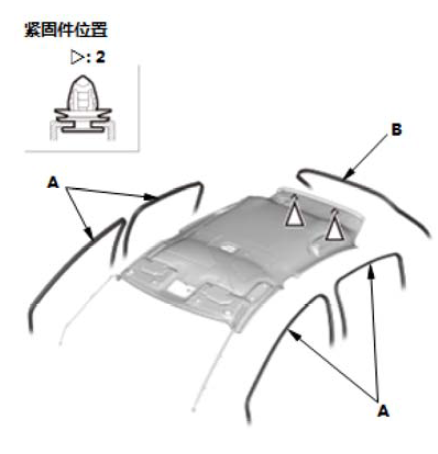

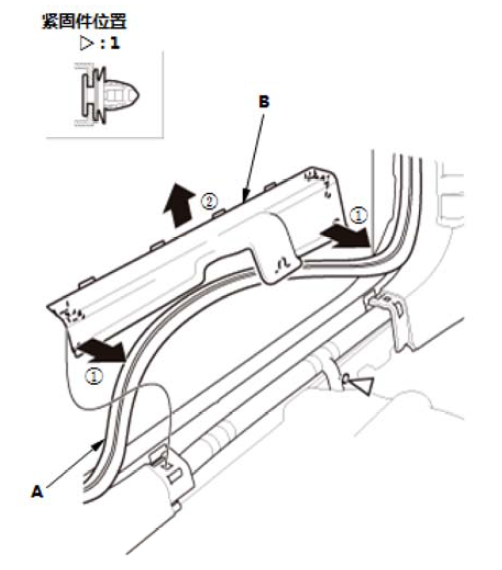

2. 如有必要，拆下前门和后门门洞密封件 (A) 和尾门密封条 (B) 。

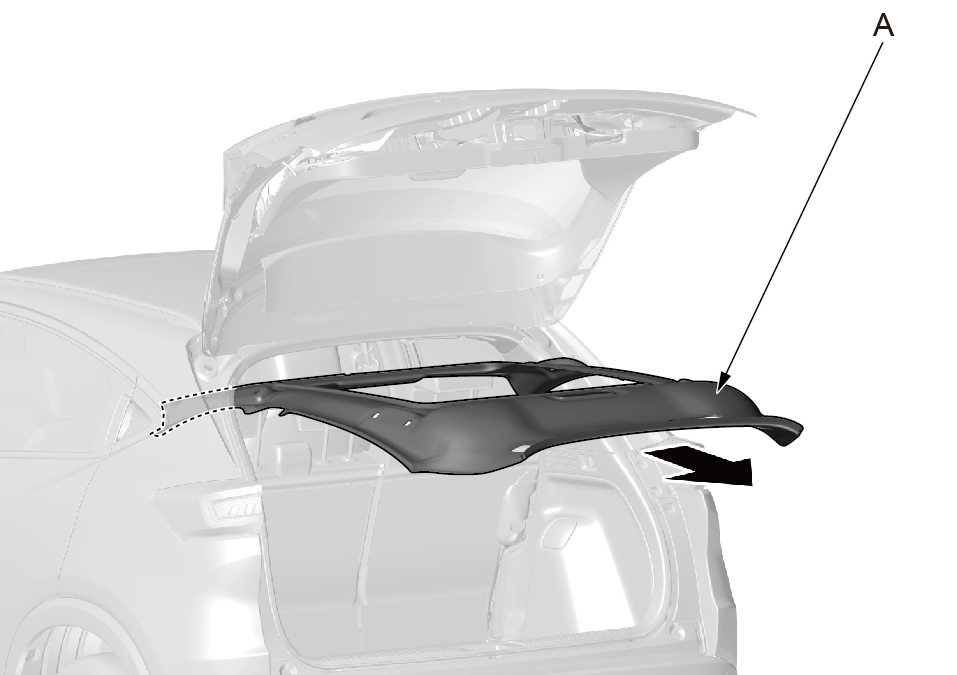

3. 在助手的帮助下，通过尾门门洞，拆下顶篷内衬(A) 。

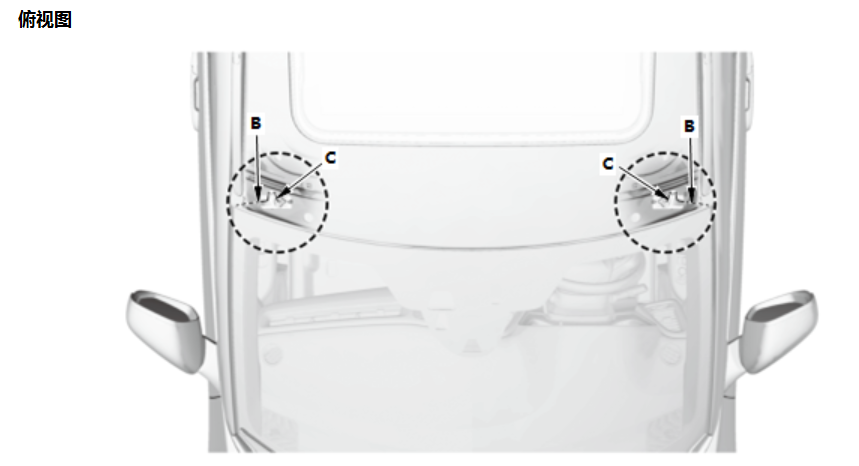

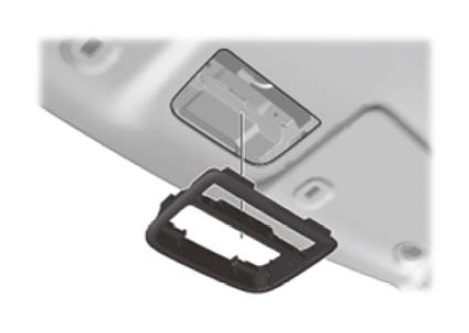

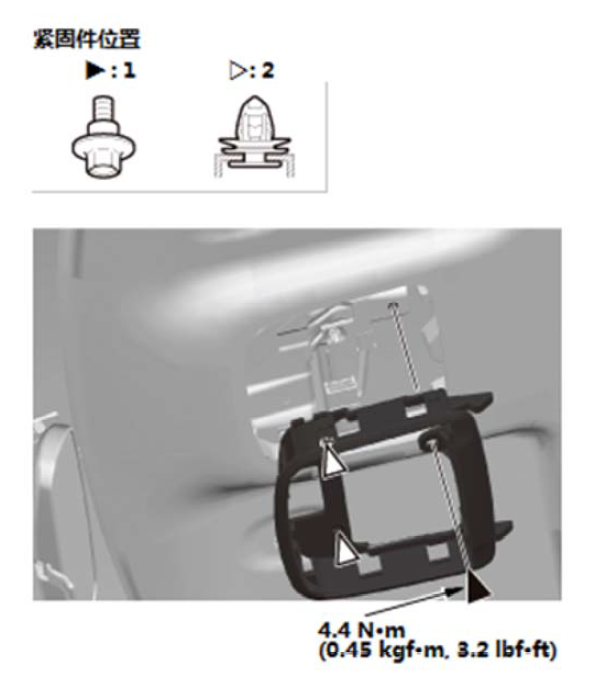

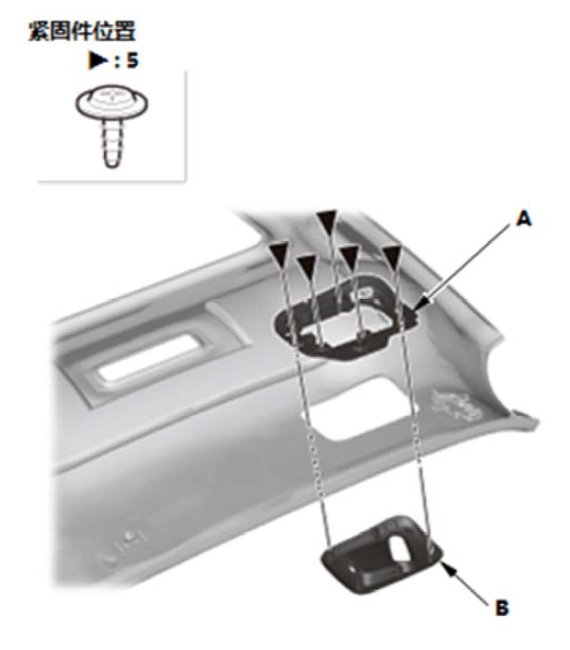

4. 如有必要，拆下卷收器盖 (A) 和卷收器支架 (B) 。

5. 如有必要，拆下儿童锚定器盖 (A) 。

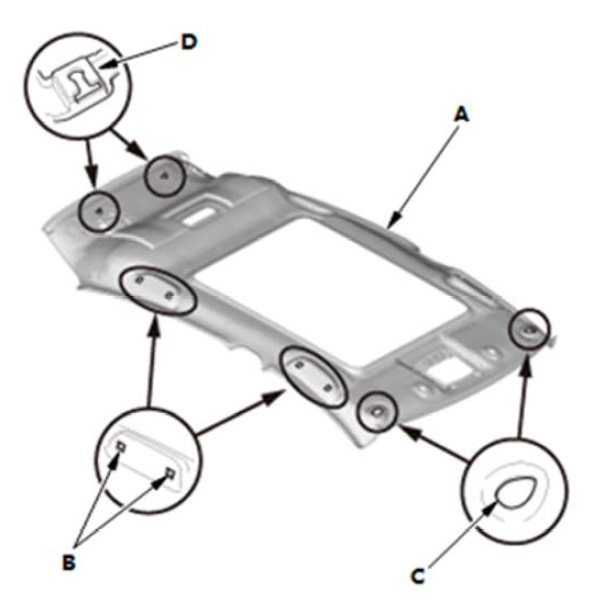

1. 如果侧窗帘式安全气囊已展开，换上新的顶篷内衬 (A) 。

2. 如果侧窗帘式气囊未展开，检查顶篷内衬并注意以下各项：

• • • 为防止侧窗帘式气囊展开不当和可能造成的人员伤害，检查顶篷内衬，如果它们有以下任何损坏则予以更换：

－ 顶篷内衬上出现折痕或撕裂
－ 顶篷内衬的把手孔 (B) 或遮阳板孔 (C) 周围有任何损坏

－ 从顶篷内衬脱落的任何卡扣底座 (D) 。

1. 按照与拆卸相反的顺序安装零件。

顶篷内衬拆卸和安装 [不带全景玻璃车顶]

1. 拆下以下部件：

• • • 两侧前立柱装饰件

    • 中间立柱上/下装饰件两侧

    • 两侧三角立柱装饰件

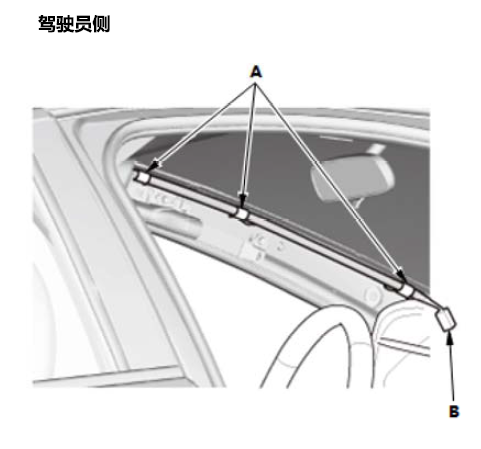

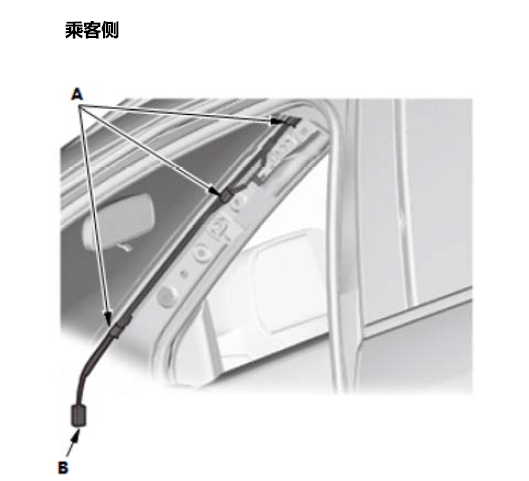

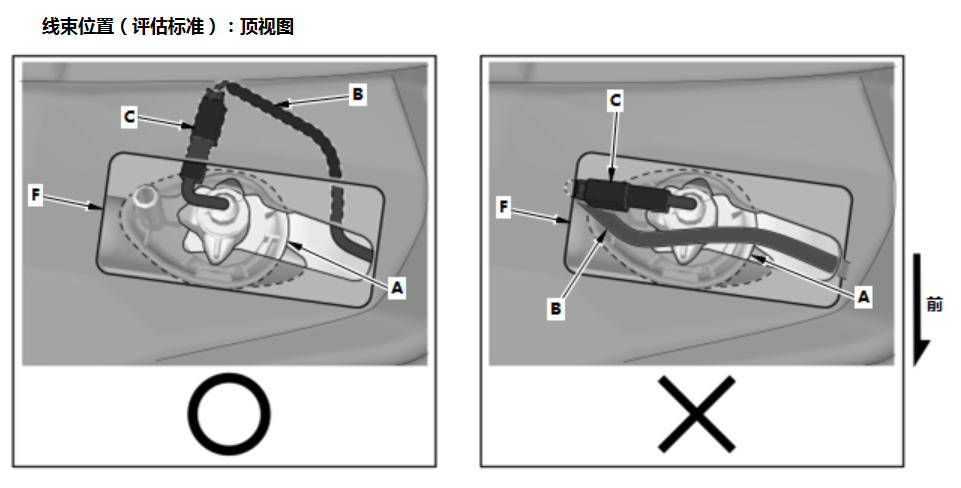

1. 从前立柱拆下线束夹 (A) 。

2. 从前立柱断开连接器 (B) 。

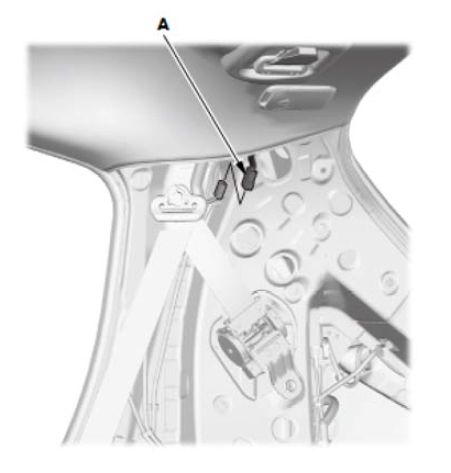

3. 从后侧板断开连接器 (A) 。

4. 向前放下后排座椅靠背。
5. 如有必要，拆下前门和后门门洞密封件 (A) 和尾门密封条 (B) 。

6. 在助手的帮助下，通过尾门门洞，拆下顶篷内衬(A) 。

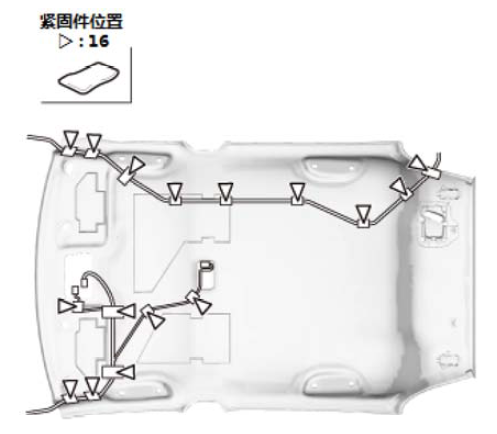

7. 如有必要，拆下缓冲垫胶带。

8. 如有必要，拆下卷收器盖 (A) 和卷收器支架 (B) 。

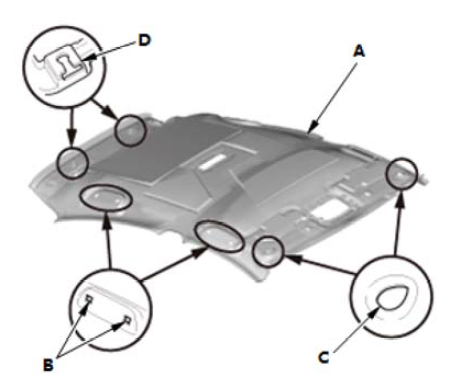

1. 如果侧窗帘式安全气囊已展开，换上新的顶篷内衬 (A) 。

2. 如果侧窗帘式气囊未展开，检查顶篷内衬并注意以下各项：

• • • 为防止侧窗帘式气囊展开不当和可能造成的人员伤害，检查顶篷内衬，如果它们有以下任何损坏则予以更换：

－ 顶篷内衬上出现折痕或撕裂
－ 顶篷内衬的把手孔 (B) 或遮阳板孔 (C) 周围有任何损坏
－ 从顶篷内衬脱落的任何卡扣底座 (D) 。

1. 按照与拆卸相反的顺序安装零件。

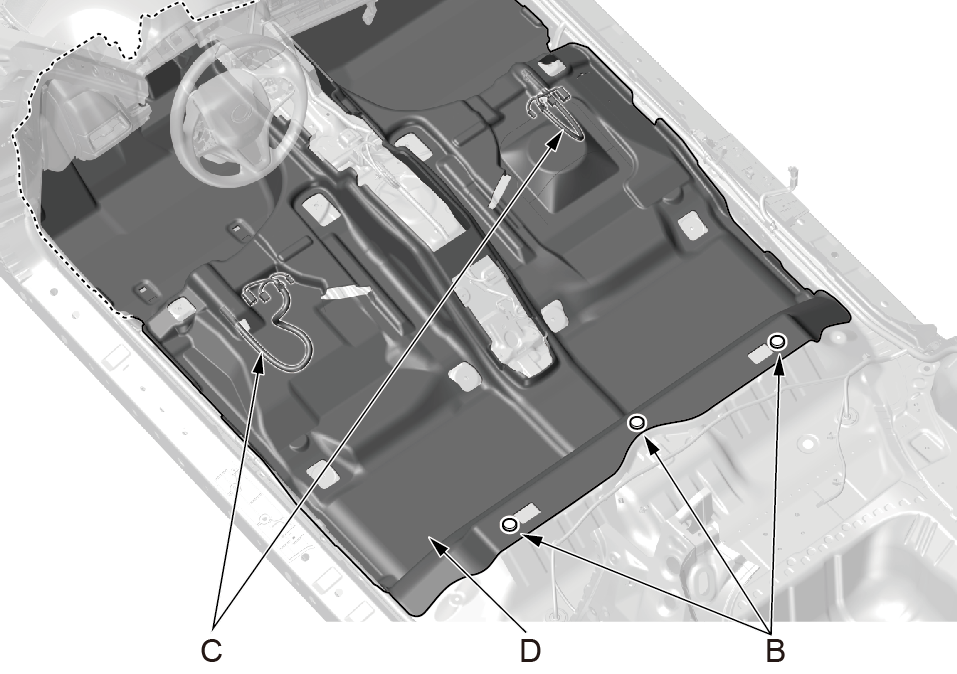

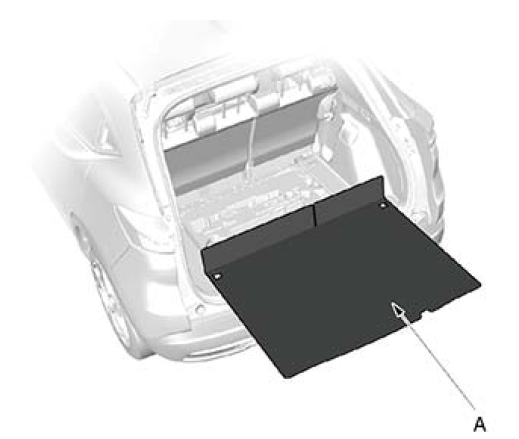

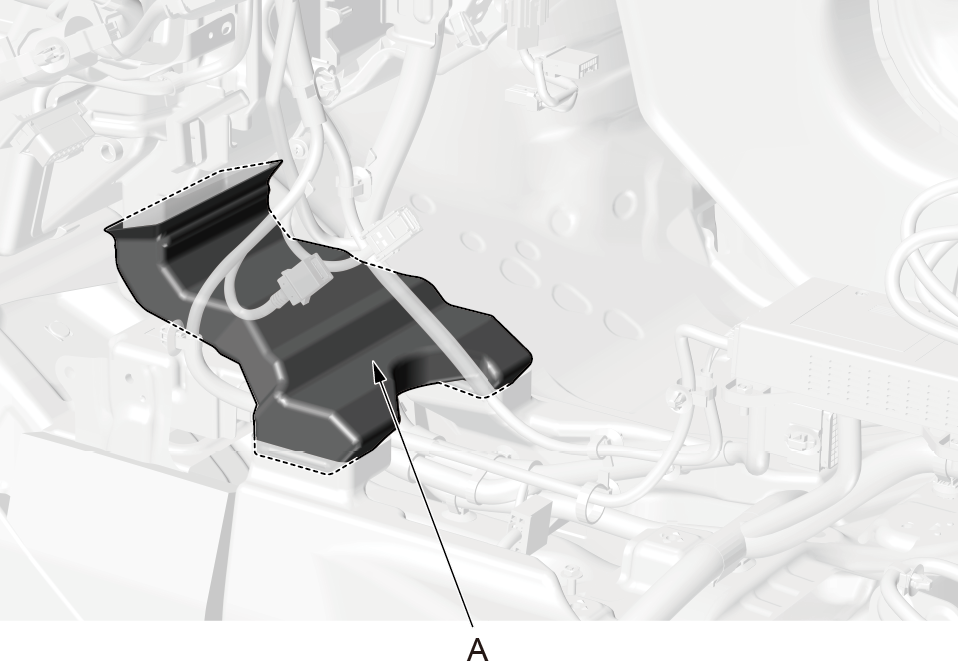

地毯拆卸和安装

1. 拆下中间立柱下装饰件。（两侧）

• • • 带侧窗帘式气囊

1. 按照与拆卸相反的顺序安装零件。
