前车门玻璃和调节器拆卸和安装

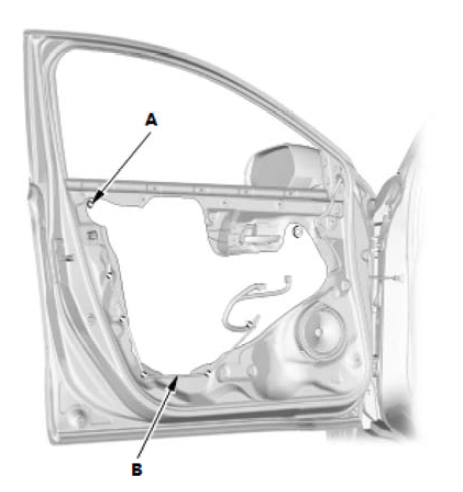

1.拆下塞盖(A)。

2.如有必要，拆下前车门塑料盖(B)。

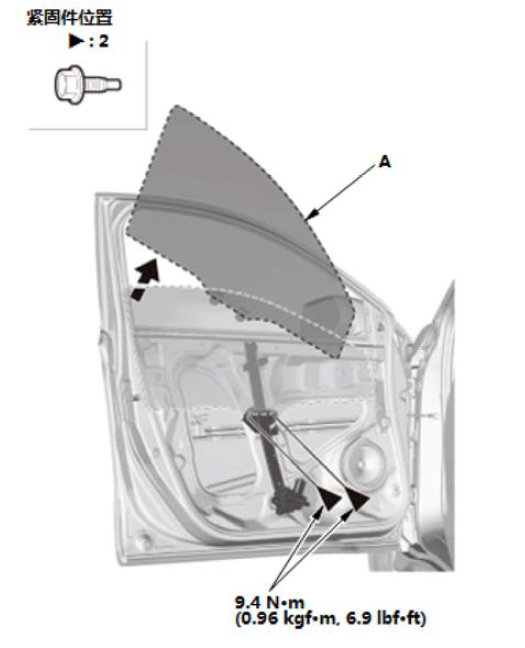

1.降低前车门玻璃(A)直至能看到螺栓，然后拆下螺栓。

2.小心地从前车门窗槽里拉出玻璃。

1.断开连接器(A)。

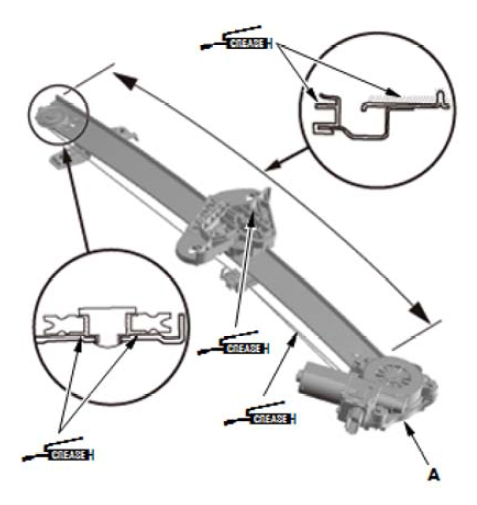

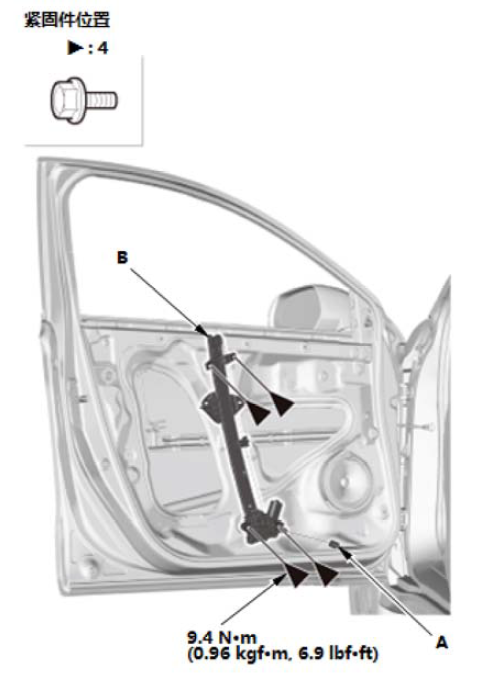

2.通过车门孔拆下螺栓，然后拆下前车门升降器 (B)。

1.按照与拆卸相反的顺序安装零件。

后车门玻璃和调节器拆卸和安装

1.拆下塞盖(A)。

2.如有必要，拆下后车门塑料盖(B)。

3.拆下后车门三角内装饰件。

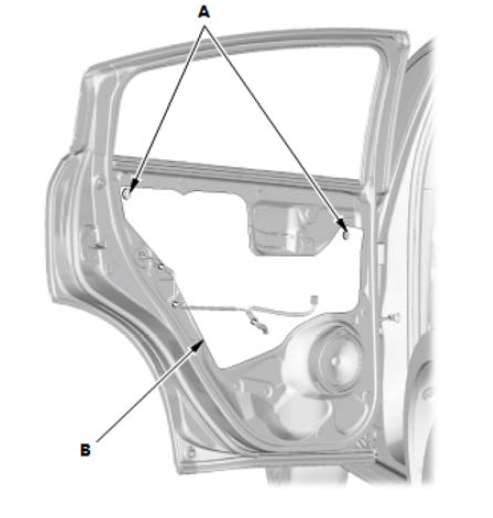

4.拆下保养孔密封件(A)。

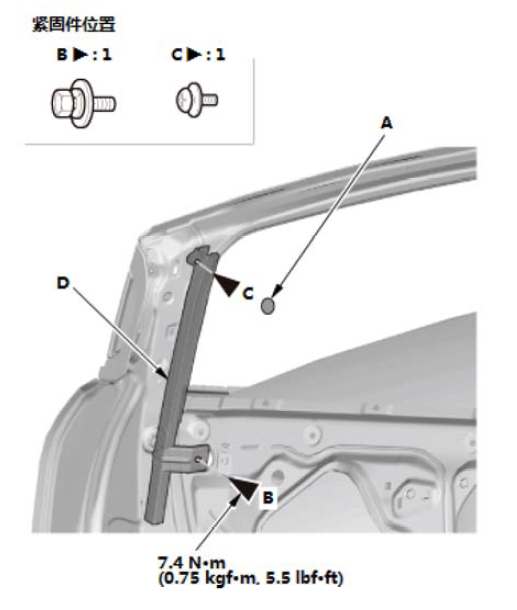

5.从后车门下槽(D)拆下螺栓(B)和螺钉(C) 。

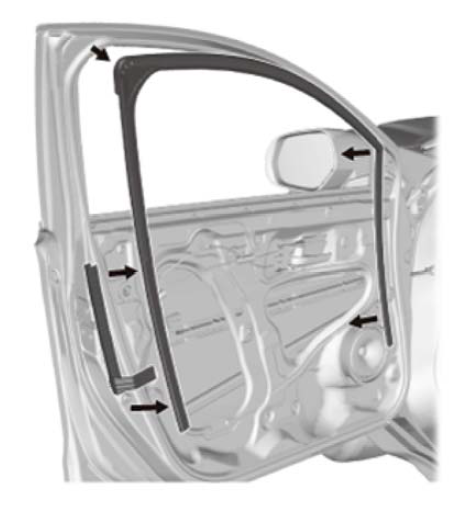

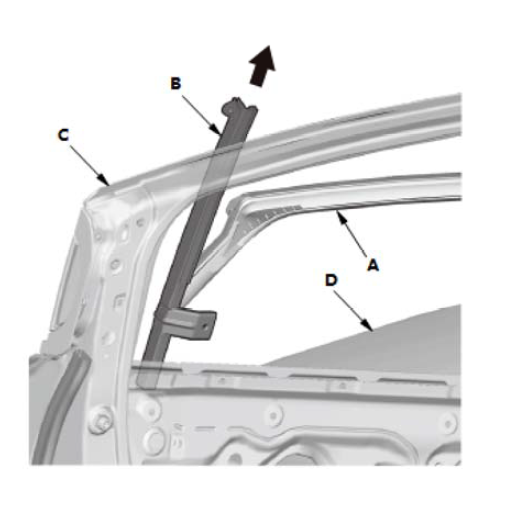

6.如有需要，拉出玻璃升降槽(A)。

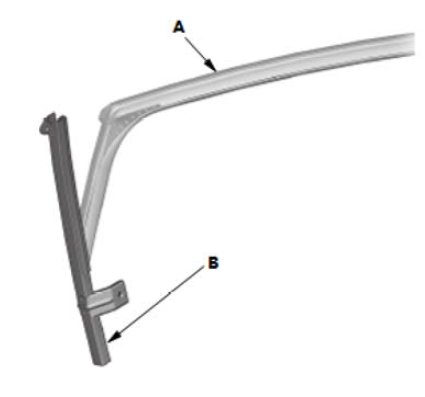

7.从后车门(C)和后车门玻璃(D)上拆下后车门下槽 (B)。

8.从后车门拉出后车门下槽。

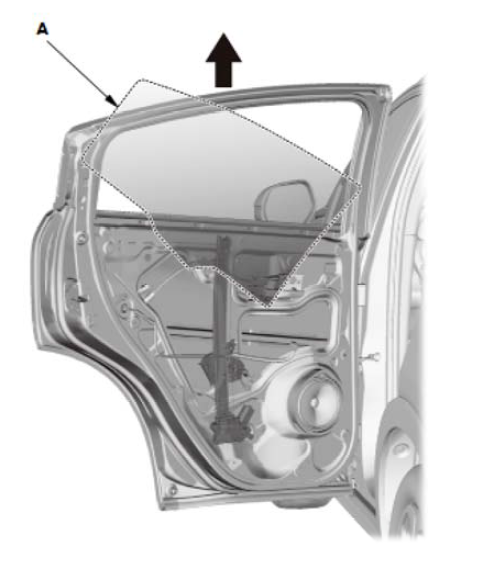

10.小心地从窗槽里拆下后车门玻璃(A)。

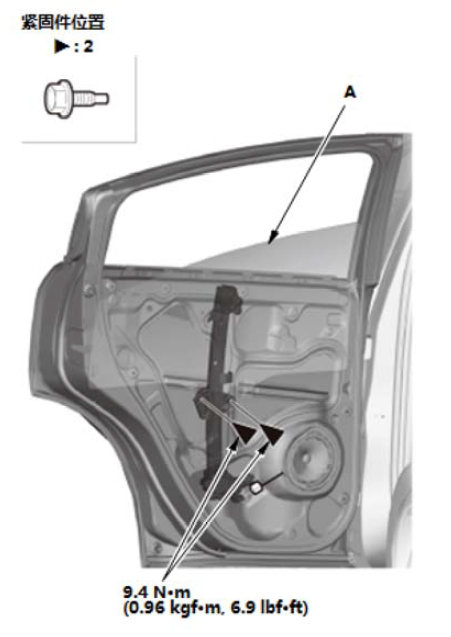

1.断开连接器(A)。

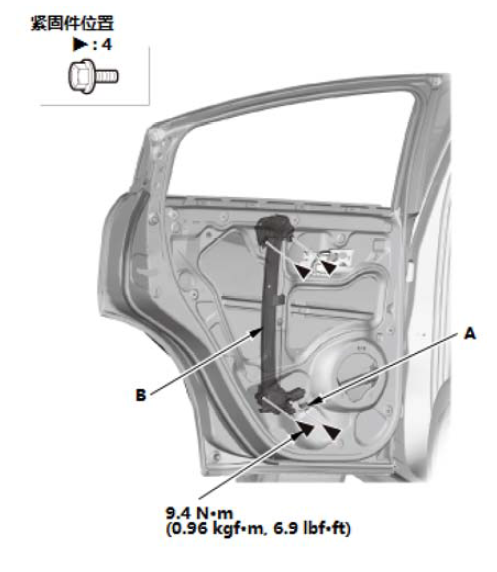

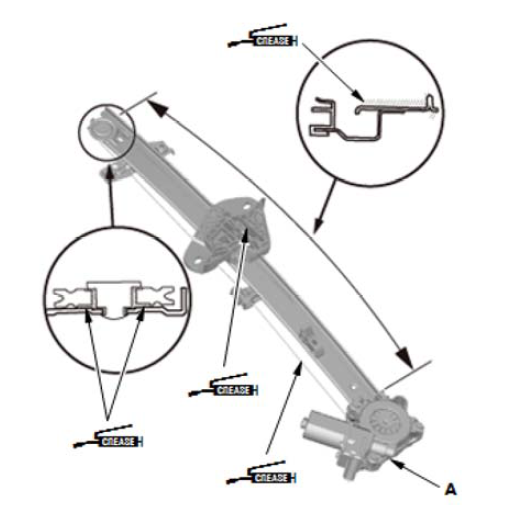

2.通过后车门孔拆下螺栓，然后拆下后车门升降器 (B)。

1.按照与拆卸相反的顺序安装零件。

车门玻璃调节

• 前车门
• 后车门

• 前车门
• 后车门

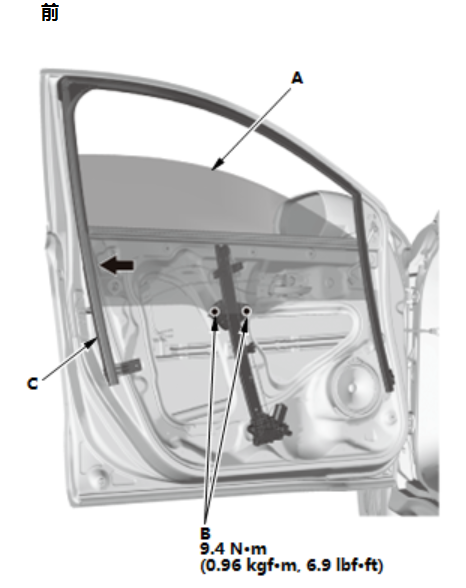

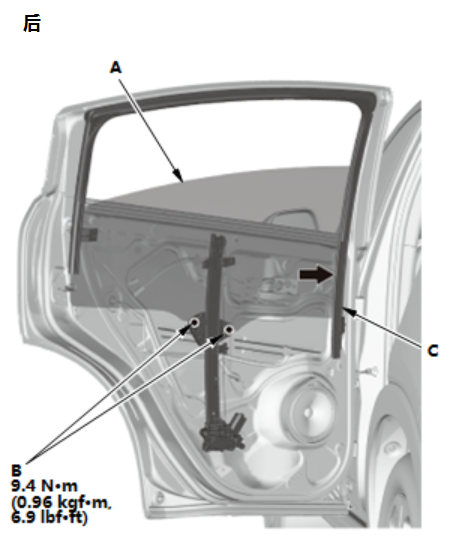

1.小心地降低玻璃(A)，直到你可以看到玻璃安装螺栓(B)，然后松开。
2.将玻璃按入玻璃滑槽(C) ，然后紧固玻璃安装螺栓。

3.检查确认玻璃是否能够平稳移动。

• 前车门
• 后车门

• 前车门
• 后车门

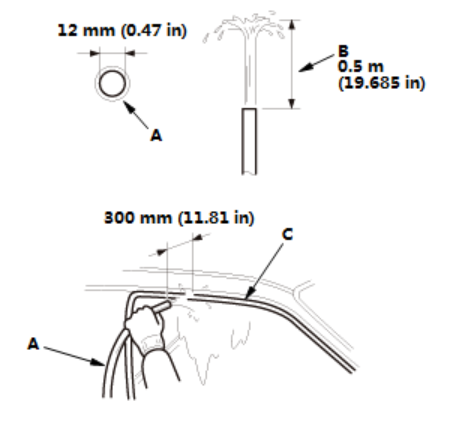

检查是否漏水。如图所示在车顶洒水。：

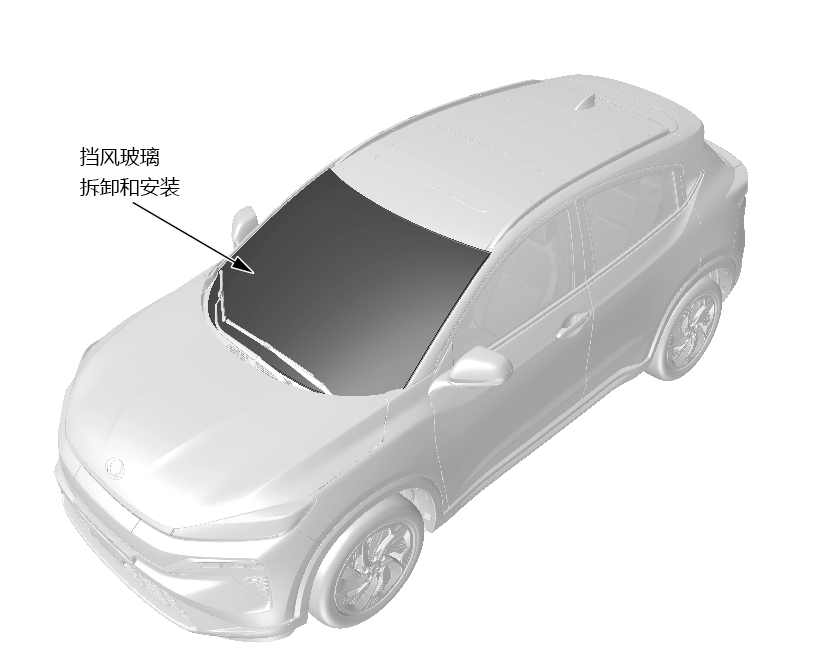

玻璃部件位置索引

挡风玻璃拆卸和安装

1.拆下前立柱装饰件。（两侧）

• • • 带侧窗帘式气囊

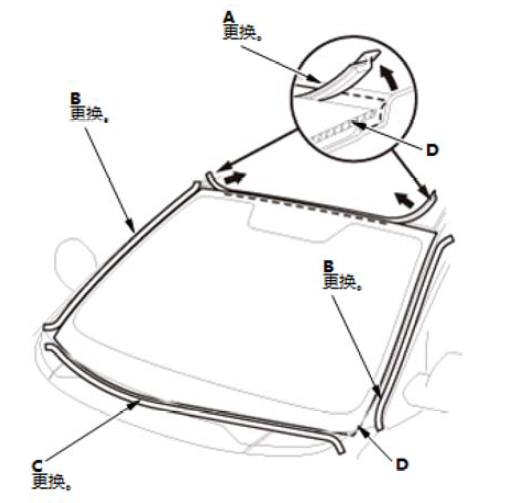

1.将挡风玻璃装饰条(A、B、C) 从挡风玻璃(D)的边缘拆下。如有必要，用多用途刀切除装饰条。

2.如果重新安装原来的挡风玻璃，则划过挡风玻璃和车身用油性笔做出定位标记。

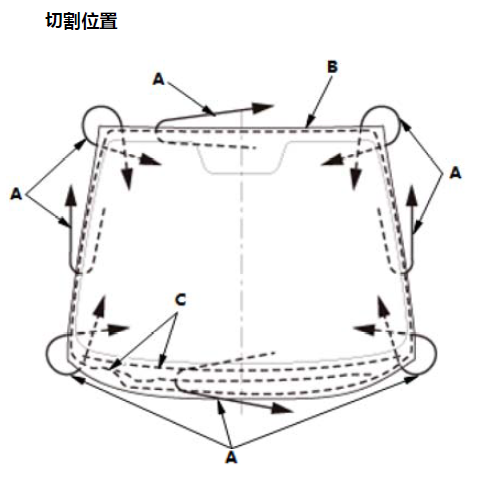

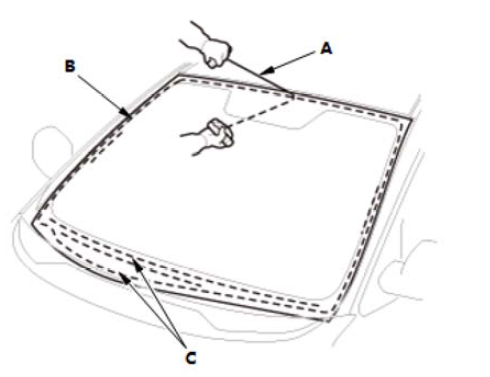

3.沿着仪表板和车身的边缘，粘贴保护性胶带。使用锥子或类似工具，从车内挡风玻璃的一角钻孔，穿过橡胶密封条和粘合剂。将一段钢琴丝(A) 穿过孔，将两端缠绕在木块上。

4.通过车外助手的帮助，来回拉动钢琴丝进行锯切运动。将钢琴丝尽可能地靠近挡风玻璃 (B)，以避免损坏车身和仪表板。小心切割整个挡风玻璃周围的橡胶密封条和粘合剂(C)。

5.小心拆下挡风玻璃。

6.在整个挡风玻璃开口边缘周围的粘合表面上，使用油灰刀，将旧的粘合剂平滑地刮至约1 mm (0.04 in) - 2 mm (0.08 in)厚度。

1.使用经异丙基酒精浸湿的抹布清洗车身粘合表面。清洗后，避免机油、润滑脂和水溅到清洗表面。

2.如果要重新安装原来的挡风玻璃，使用油灰刀刮除挡风玻璃上旧的粘合剂、卡扣、橡胶密封条和仪表板密封条。使用异丙基酒精清洗内表面和挡风玻璃边缘的粘合表面。确保粘合表面没有水、机油和润滑脂。

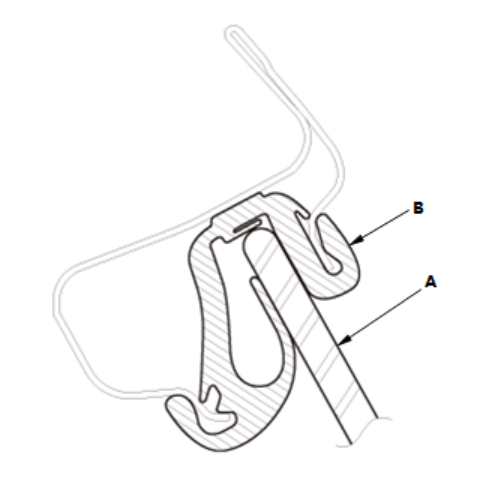

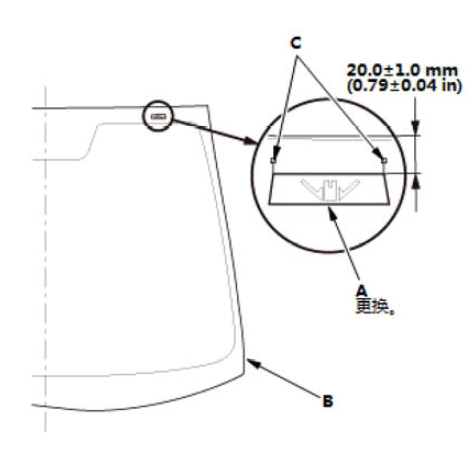

3.如图所示，用胶带将新的上卡扣 (A) 安装到挡风玻璃 (B) 的内表面。

4.如图所示，用胶带将新的挡风玻璃上装饰条(A) 安装到挡风玻璃 (B) 上。

5.如图所示，用胶带将新的挡风玻璃侧装饰条(A) 安装到挡风玻璃 (B) 上。

6.如图所示，用胶带将新的挡风玻璃下装饰条(A) 安装到挡风玻璃 (B) 上。

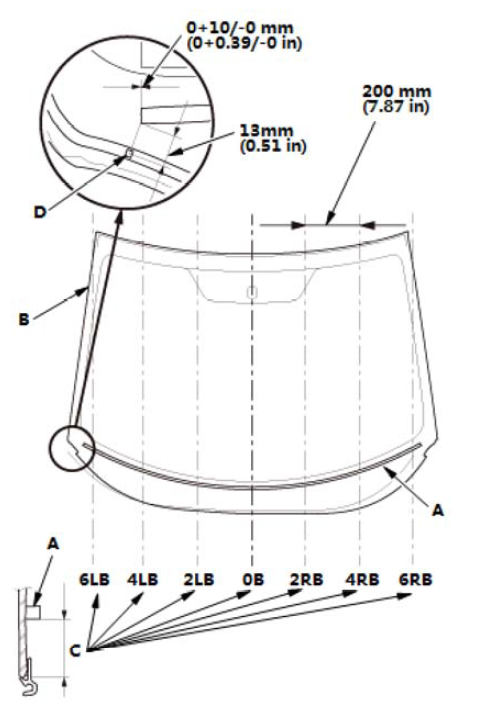

7.如图所示，切割仪表板密封件 (A) 至合适长度，然后用胶带将仪表板密封件安装到挡风玻璃 (B) 的内表面上。

仪表板密封件长度：
 仪表板密封件：         1365 mm (53.74 in)

仪表板密封件位置：

   (C): 0B 84 mm (3.31 in)

2LB 89 mm (3.5 in)

2RB 104 mm (4.09 in)

4LB 109 mm (4.29 in)

4RB 129 mm (5.08 in)

6LB 69 mm (2.72 in)

6RB 84 mm (3.31 in)

8. 将挡风玻璃 (A) 置于窗洞里，并置于中间位置。越过挡风玻璃和车身，用油性笔在图示四个点上做好定位标记(B)。

9. 拆下挡风玻璃。

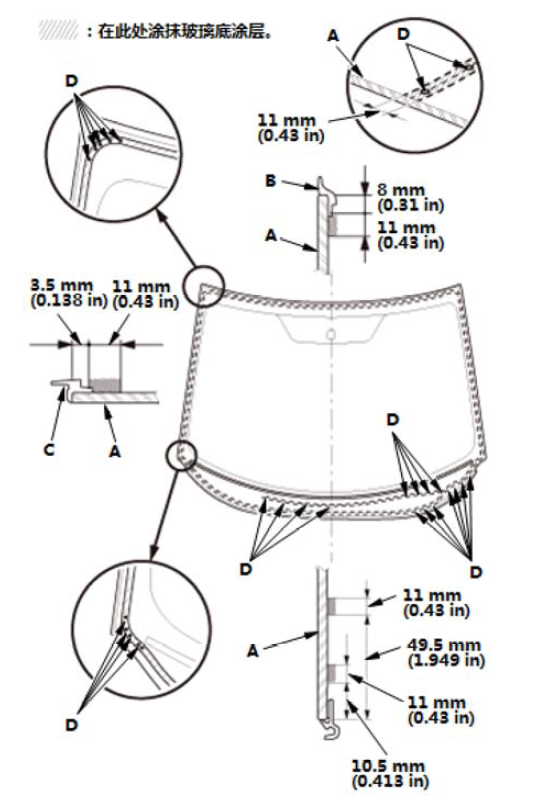

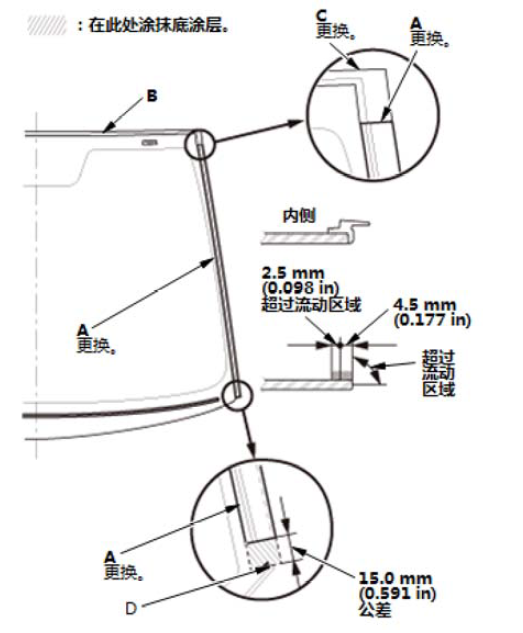

10. 如图所示，沿着挡风玻璃装饰条(B) 和挡风玻璃侧装饰条(C) 的边缘在挡风玻璃 (A) 上涂一薄层玻璃底涂层，然后用纱布或粗棉布轻轻擦除。

11. 在将要涂抹新粘合剂的凸缘周围所有暴露的油漆或金属上，小心地涂抹一层薄薄的车身底漆。使底漆干燥至少10 分钟。

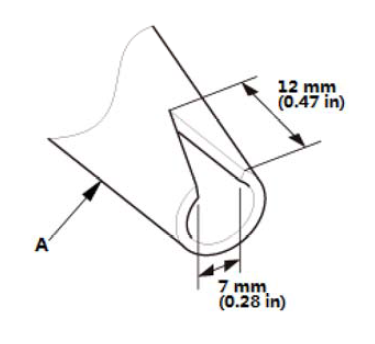

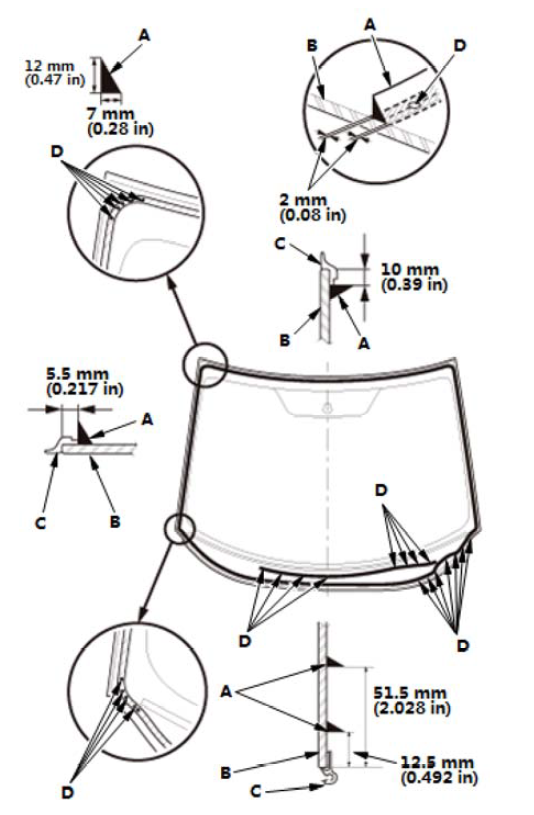

13. 将粘合剂筒放入密封枪内，如图所示，沿挡风玻璃 (B) 上挡风玻璃装饰条(C) 的边缘周围连续涂抹一圈粘合剂(A)。

14. 使用吸盘使挡风玻璃固定在窗洞上，使其对准所做的定位标记，并将后窗置于粘合剂上。轻推挡风玻璃直至其边缘完全固定在粘合剂上。小心地拆下吸盘。

15. 用油灰刀或浸过异丙基酒精的抹布清除多余的粘合剂。

16. 使粘合剂至少干燥 1 小时，然后往挡风玻璃上喷水，并检查是否漏水。标出漏水部位，并使挡风玻璃干燥，然后用密封胶密封。安装挡风玻璃后，至少使车辆静止 4 小时。如果在前 4 小时之内必须使用车辆，则必须缓慢行驶。

17. 建议客户在 2 至 3 天之内不要有以下行为：

• • • 在所有车窗关闭的情况下猛烈关闭车门。
    • 过度地扭转车身（比如倾斜地驶入或驶出车道或在粗糙、不平整的路面上行驶）。

1. 安装前立柱装饰件。（两侧）

• • • 带侧窗帘式气囊

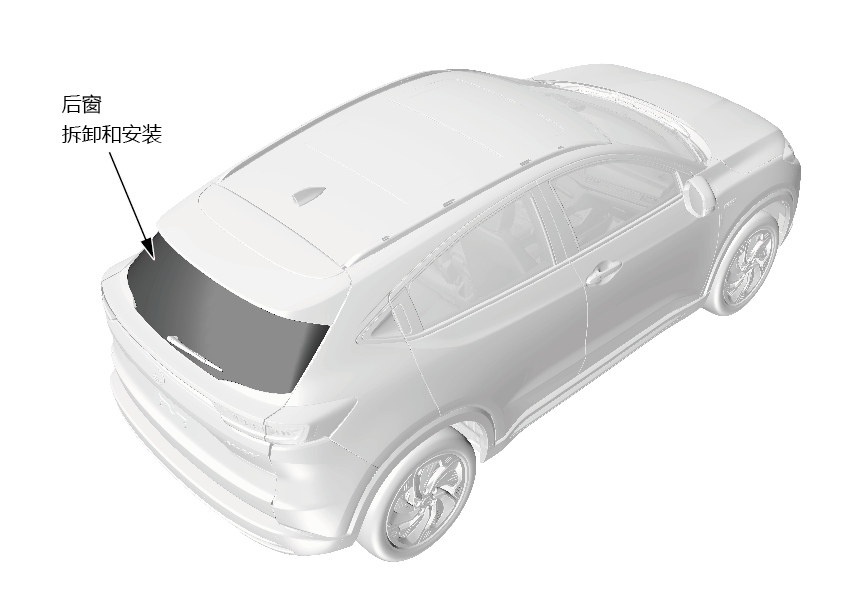

后窗拆卸和安装

2.拆下侧装饰条(A)。

3.如果重新安装原来的后车窗，则划过后车窗和车身用油性笔做出定位标记。

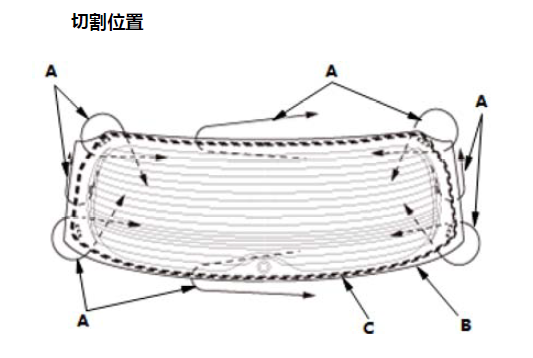

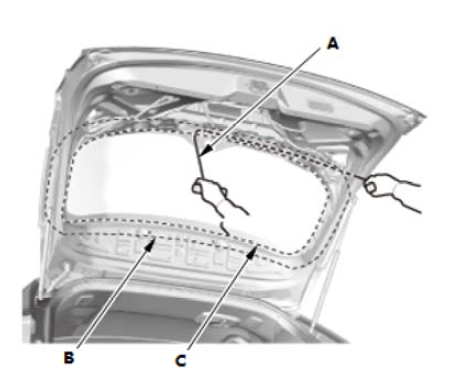

4.沿着尾门内边缘和外边缘，粘贴保护性胶带。使用锥子，从车内后窗一角钻孔，穿过粘合剂。将一段钢琴丝(A) 穿过孔，将两端缠绕在木块上。

5.通过车外助手的帮助，来回拉动钢琴丝进行锯切运动。使钢琴丝尽可能靠近后车窗 (B)，以免损坏尾门，小心地切割整个后车窗周围的粘合剂（C）。

6.小心拆下后窗。

7.在整个后窗开口边缘周围的粘合表面上，使用油灰刀，将旧的粘合剂平滑地刮至约1 mm (0.04 in) - 2 mm (0.08 in) 厚度。

1.使用经异丙基酒精浸湿的抹布清洗车身粘合表面。清洗后，不要让机油、润滑脂和水溅到清洗表面。

2.如果重新安装原来的后车窗，使用油灰刀刮除后车窗上旧的粘合剂、紧固件、密封件和橡胶密封条。使用异丙基酒精清洗后窗内表面和边缘的粘合表面。确保粘合表面没有水、机油和润滑脂。

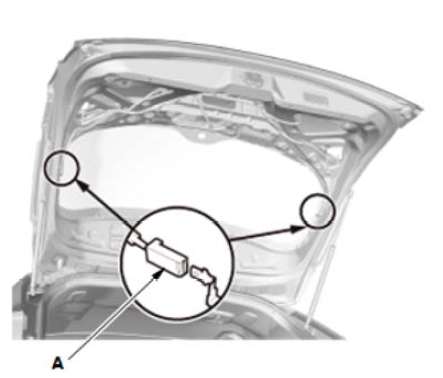

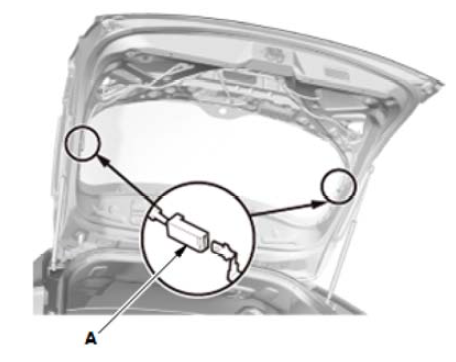

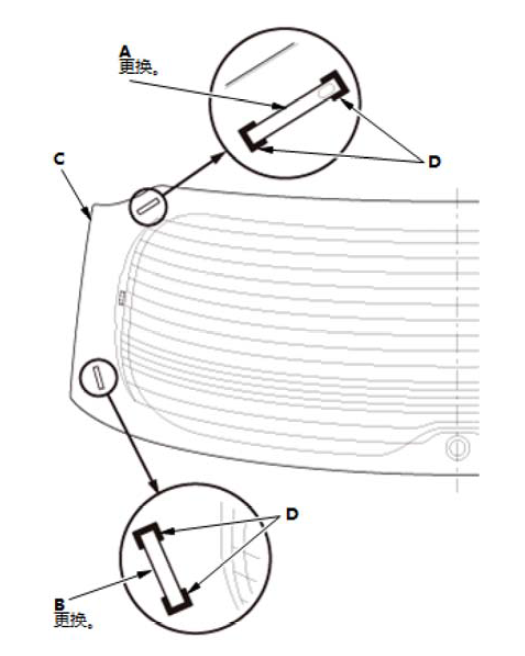

3.如图所示，用胶带将紧固件 (A、B) 安装至后窗 (C) 的内表面。

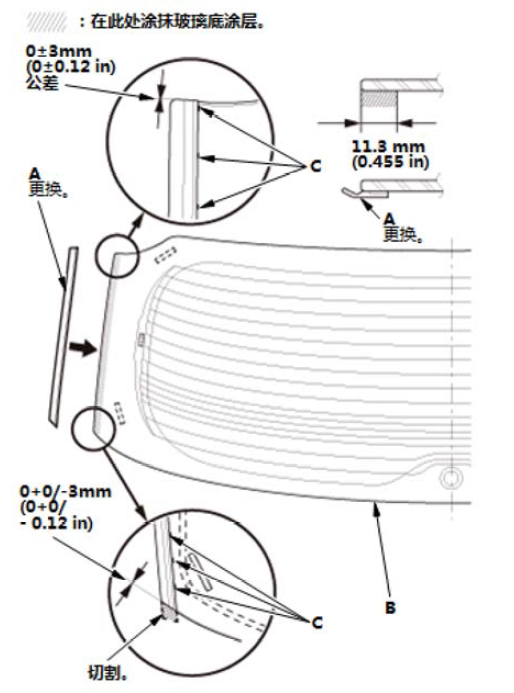

5.如图所示，用胶带将新的装饰条(A) 安装到后窗玻璃 (B) 的内表面。安装侧装饰条前，在后车窗的内表面将要粘上胶带的地方涂上底漆。

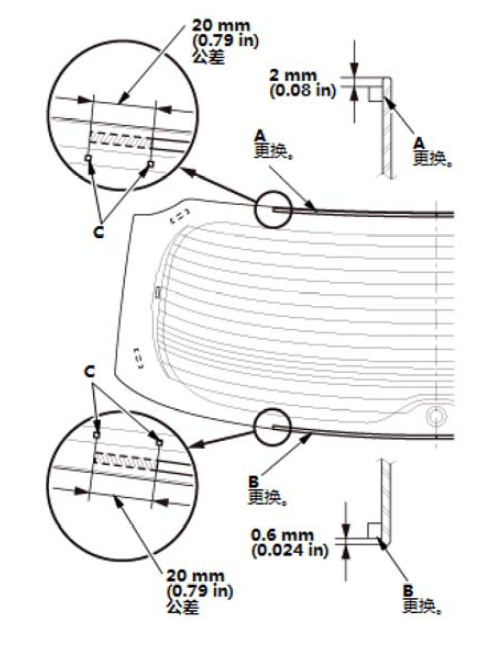

6.切割新的橡胶密封条至各长度，然后安装新的上橡胶密封条(A) 和新的下橡胶密封条(B)。安装密封件前，在后车窗的内表面将要粘上胶带的地方涂上底漆。

密封件长度：

 上橡胶密封条： 604 mm (23.78 in)

 下橡胶密封条： 604 mm (23.78 in)

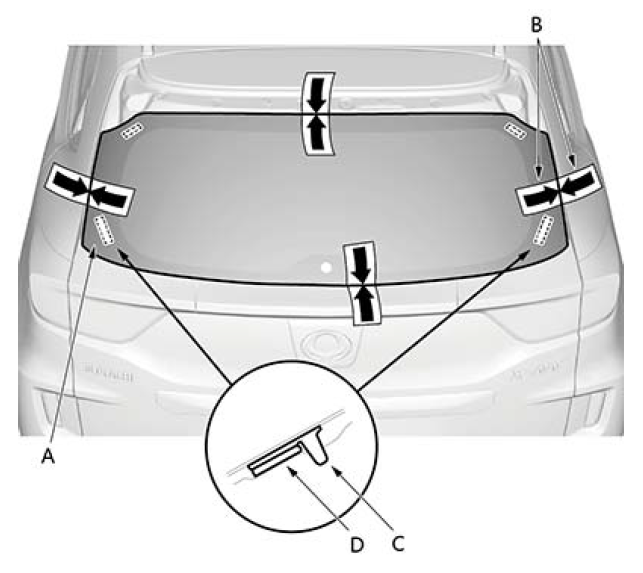

7.将后窗 (A) 置于窗洞内，并置于中间位置。越过后窗和车身，用油性笔在图示四个点上做好定位标记(B)：

• • • 确保紧固件 (D) 的销(C) 接触到车身孔的边缘。
    • 小心不要触碰要涂抹粘合剂的后窗。

8.拆下后窗。

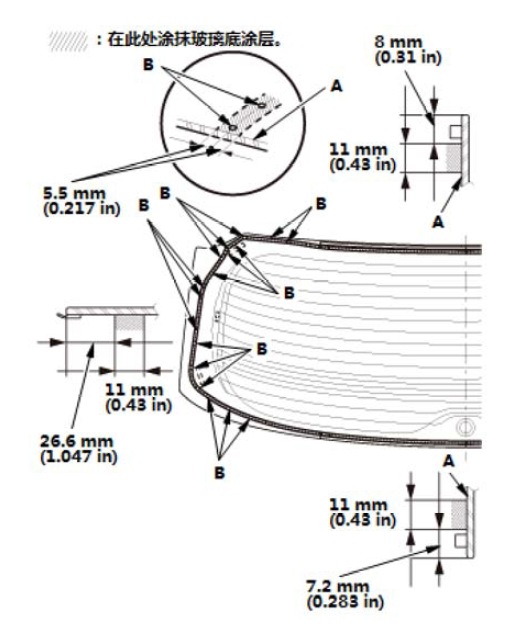

9.如图所示，涂抹薄薄的一层玻璃底涂层，然后用纱布或粗棉布轻轻擦除。

10.在将要涂抹新粘合剂的凸缘周围所有暴露的油漆或金属上，小心地涂抹一层薄薄的车身底漆。使底漆干燥至少 10 分钟。

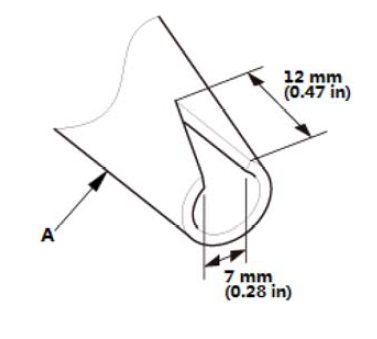

12.将粘合剂筒放入密封枪内，如图所示，在后窗 (B) 的边缘周围连续涂抹一圈粘合剂(A)。

• • • 以后窗上的压印点(C) 作为导向，将粘合剂涂抹到后窗的两侧区域。
    • 涂抹玻璃底涂层后，30 分钟之内涂抹粘合剂。
    • 轻轻地在每个角落涂上较厚的一圈粘合剂。

13.使用吸盘使后窗固定在窗洞上，使其对准所做的定位标记，并将后窗置于粘合剂上。轻推后窗直至其边缘完全固定在粘合剂上。

14.用油灰刀或浸过异丙基酒精的抹布清除多余的粘合剂。

15.使粘合剂至少干燥 1 小时，然后往后窗上喷水，并检查是否漏水。标出漏水部位，并使后窗干燥，然后用密封胶密封。安装后窗后，至少使车辆静止 4 小时。如果在前 4 小时之内必须使用车辆，则必须缓慢行驶。

16.建议客户在 2 至 3 天之内不要有以下行为：

• • • 在所有车窗关闭的情况下猛烈关闭车门。
    • 过度地扭转车身（比如倾斜地驶入或驶出车道或在粗糙、不平整的路面上行驶）。

电动车窗系统说明 - 概要

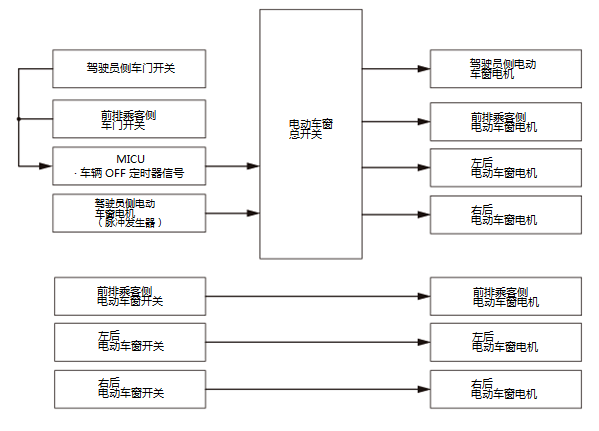

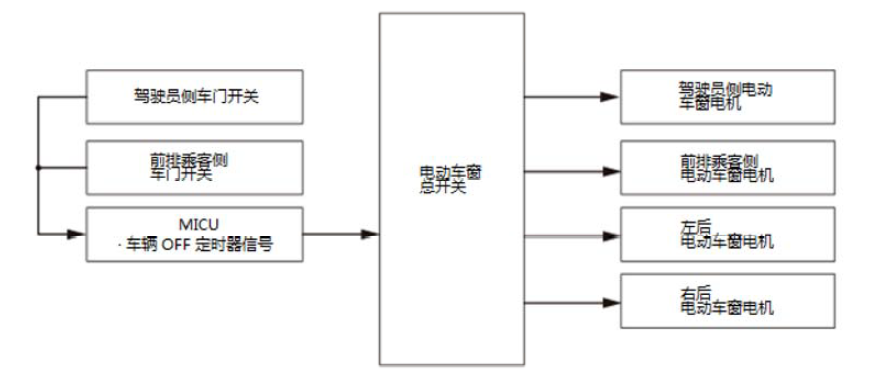

电动车窗系统说明 - 系统图

电动车窗系统说明 - 控制/功能

电动车窗系统说明 - 零部件

电动车窗系统说明 - 失效保护功能

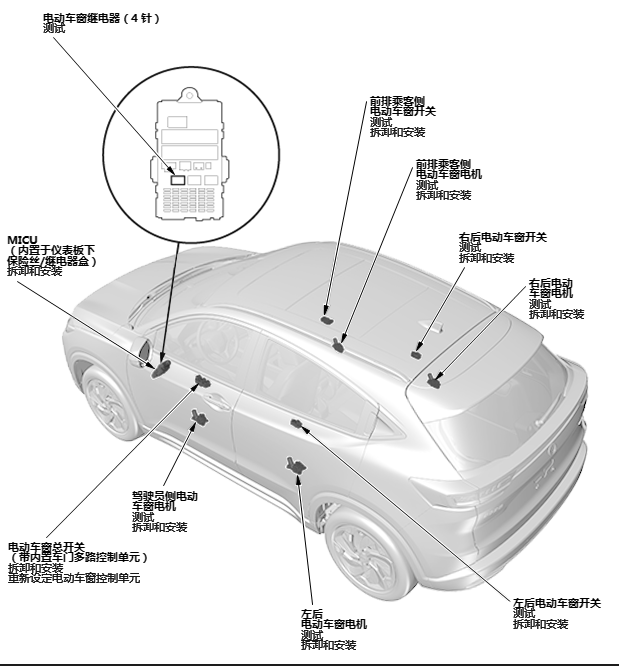

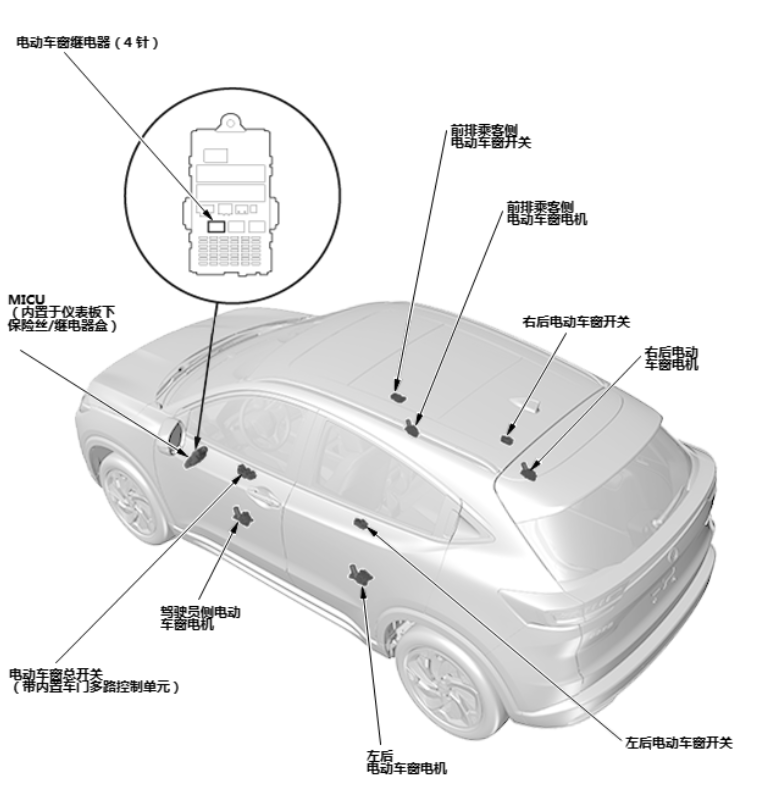

电动车窗部件位置索引

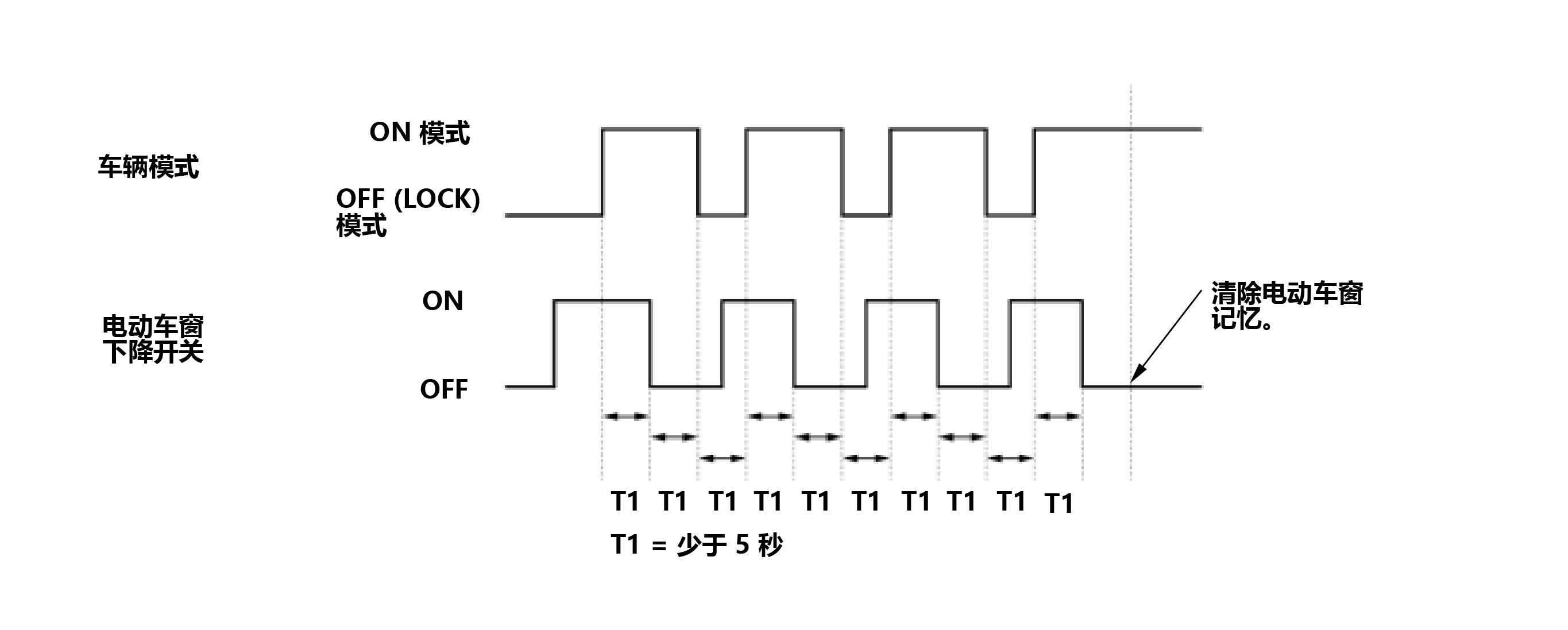

电动车窗控制单元重新设定

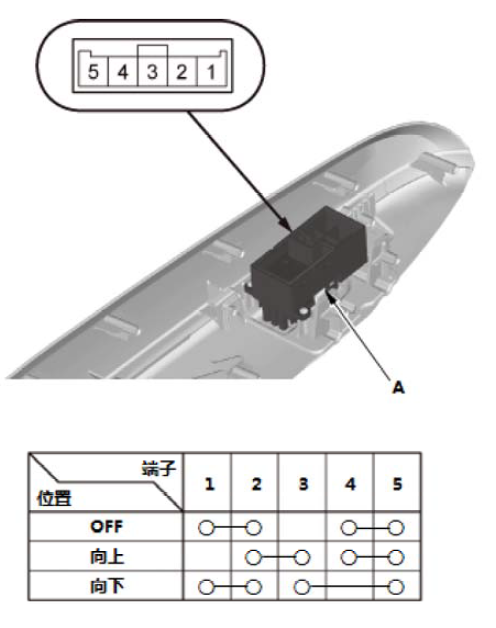

前排乘客侧电动车窗开关测试

1.根据下表检查端子之间是否导通。

2.如果导通性与规定不符，则更换前排乘客侧电动车窗开关(A)。

后电动车窗开关测试

1.根据下表检查端子之间是否导通。

2.如果导通性与规定不符，则更换后电动车窗开关(A)。

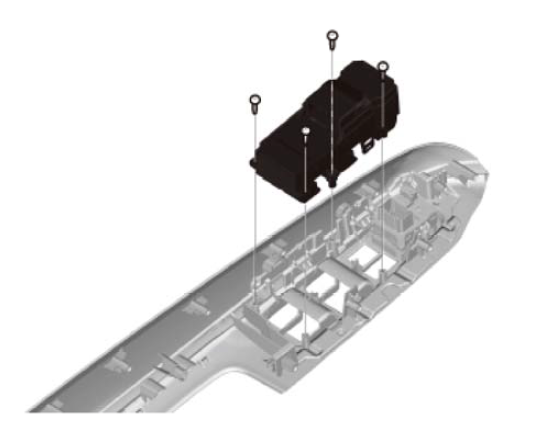

电动车窗主开关拆卸和安装

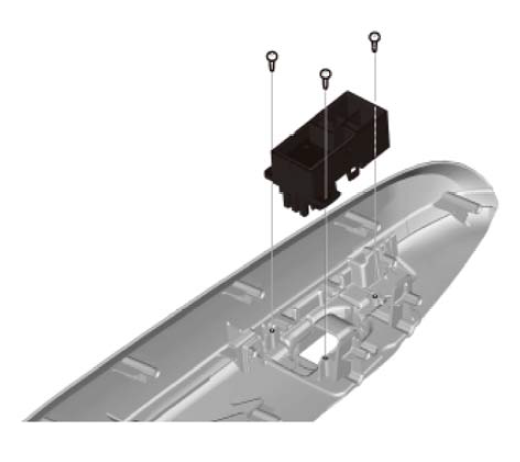

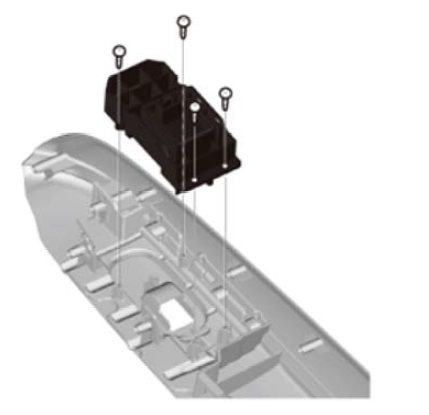

前排乘客侧电动车窗开关拆卸和安装

驾驶员侧电动车窗电机测试

1. 根据下表，通过连接 12 V 蓄电池电源和搭铁至连接器(A) ，在各方向测试驾驶员侧电动车窗电机。当驾驶员侧电动车窗电机停止运转时，立即断开12 V 蓄电池电源。

• 如果驾驶员侧电动车窗电机不运转或者运转不平稳，拆下驾驶员侧车门升降器，转至步骤2。
• 如果驾驶员侧电动车窗电机运行平稳，进行霍尔IC 单元（脉冲发生器）测试。

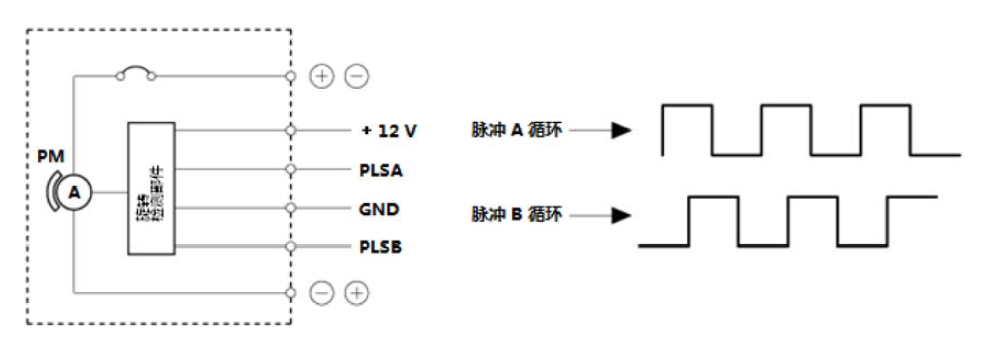

驾驶员侧电动车窗Hall IC 单元（脉冲器）测试

1.拆下驾驶员侧车门扬声器。

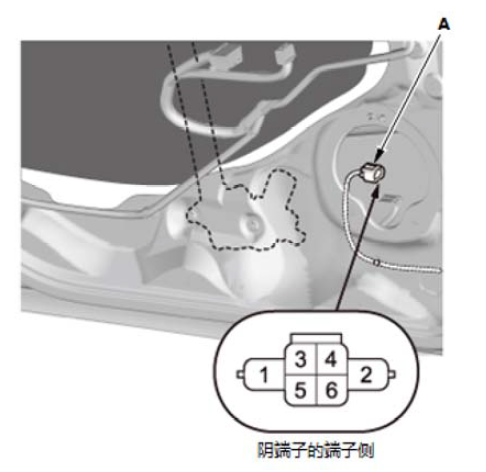

2. 断开连接器 (A)。

3. 检查连接器 4 号端子和车身搭铁之间是否导通。应导通。

• • • 如果导通，连接驾驶员侧电动车窗电机连接器，然后转至步骤4。
    • 如果不导通，检查4 号端子和车身搭铁之间是否存在断路或高阻抗。

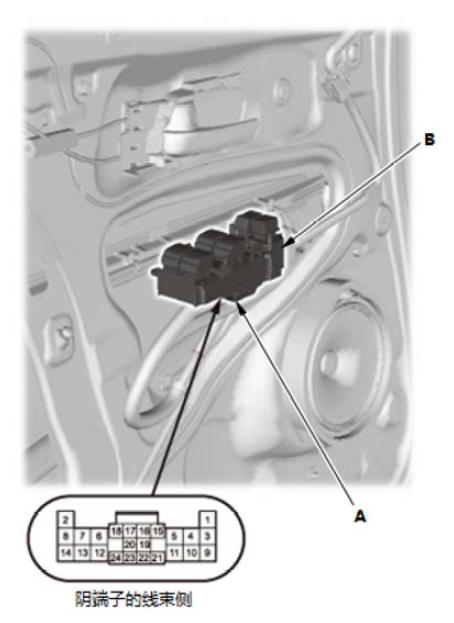

4. 连接连接器 (A) 至电动车窗总开关(B)。

5. 将车辆转至 ON 模式。

6. 进行电动车窗总开关的 15 号、16 号、17 号和 18 号端子的输入信号测试。
MTR SVCC 线路

MTR PLSA 和 MTR PLSB 电路

如果电压符合标准， 更换电动车窗总开关。

如果电压与规定不符，则霍尔IC 单元（脉冲发生器）故障；更换驾驶员侧车门升降器。

后电动车窗开关拆卸和安装

前排乘客侧电动车窗电机测试

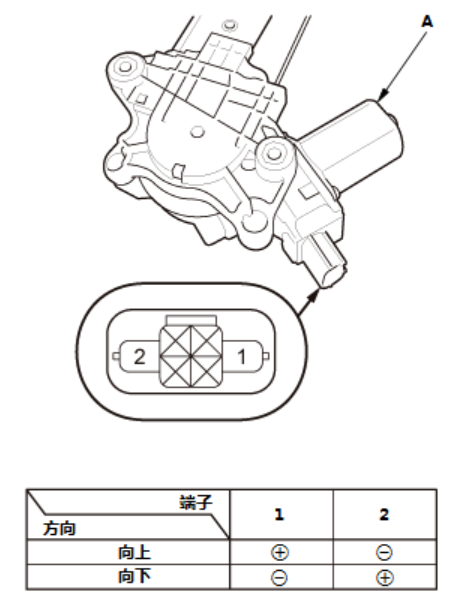

1. 根据下表，通过连接 12 V 蓄电池电源和搭铁至连接器(A) ，在各方向测试前排乘客侧电动车窗电机。当前排乘客侧电动车窗电机停止运转时，立即断开12 V 蓄电池电源。

如果前排乘客侧电动车窗电机不运转或者运转不平稳，拆下前排乘客侧车门升降器，转至步骤2。

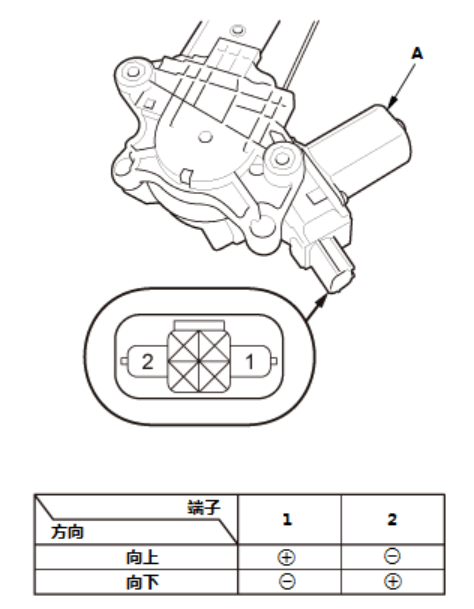

2. 根据下表，通过连接 12 V 蓄电池电源和搭铁，测试前排乘客侧电动车窗电机 (A)。当前排乘客侧电动车窗电机停止运转时，立即断开12 V 蓄电池电源。

3. 如果前排乘客侧电动车窗电机不能运转或无法运转平稳，则前排乘客侧电动车窗电机故障；更换前排乘客侧车门升降器。

如果前排乘客侧电动车窗电机运行平稳，更换线束或调整前排乘客侧车门玻璃。

后电动车窗电机测试

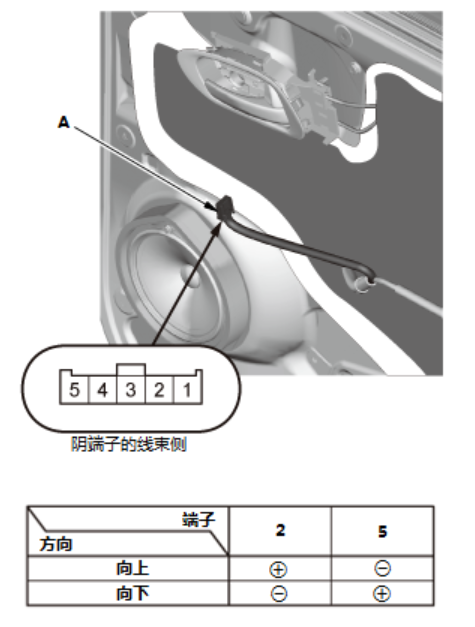

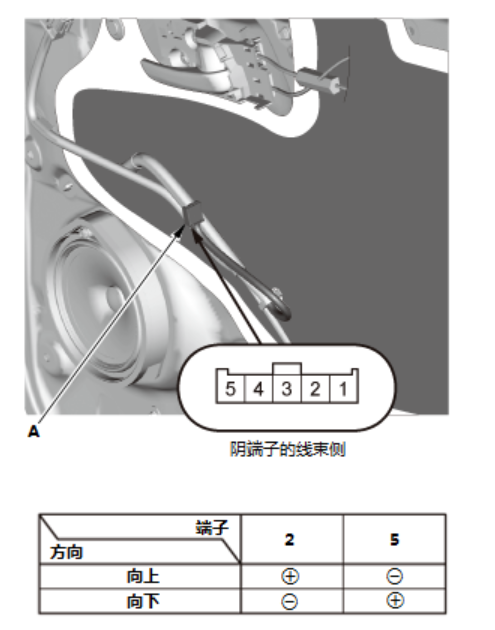

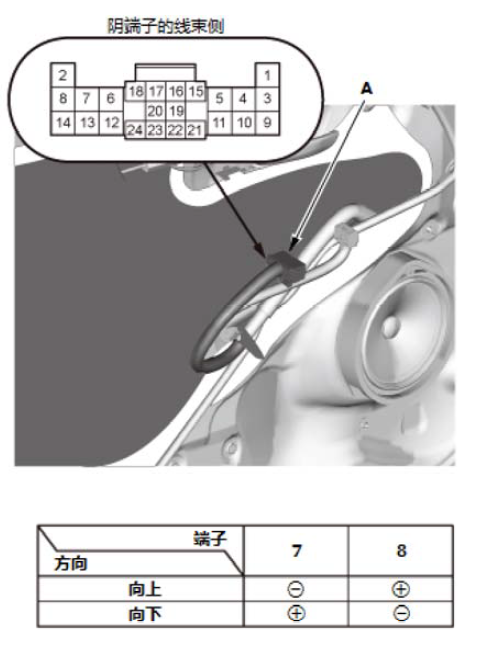

1. 根据下表，通过连接 12 V 蓄电池电源和搭铁至连接器(A) ，在各方向测试后电动车窗电机。当后电动车窗电机停止运转时，立即断开12 V 蓄电池电源。

如果后电动车窗电机不运转或者运转不平稳，拆下后车门升降器，转至步骤2。

2. 根据下表，通过连接12 V 蓄电池电源和搭铁，测试后电动车窗电机 (A)。当后电动车窗电机停止运转时，立即断开12 V蓄电池电源。

3. 如果后电动车窗电机不能运转或无法运转平稳，则后电动车窗电机故障；更换后车门升降器。

如果后电动车窗电机运行平稳，更换线束或调整后车门玻璃。

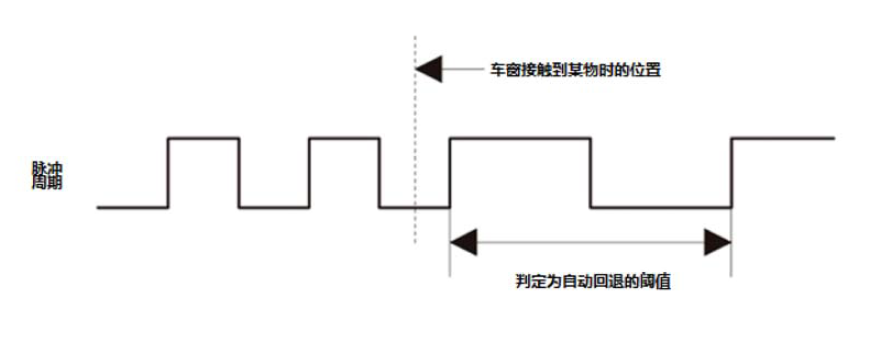

电动车窗症状故障排除 - 电动车窗自动回退操作故障
