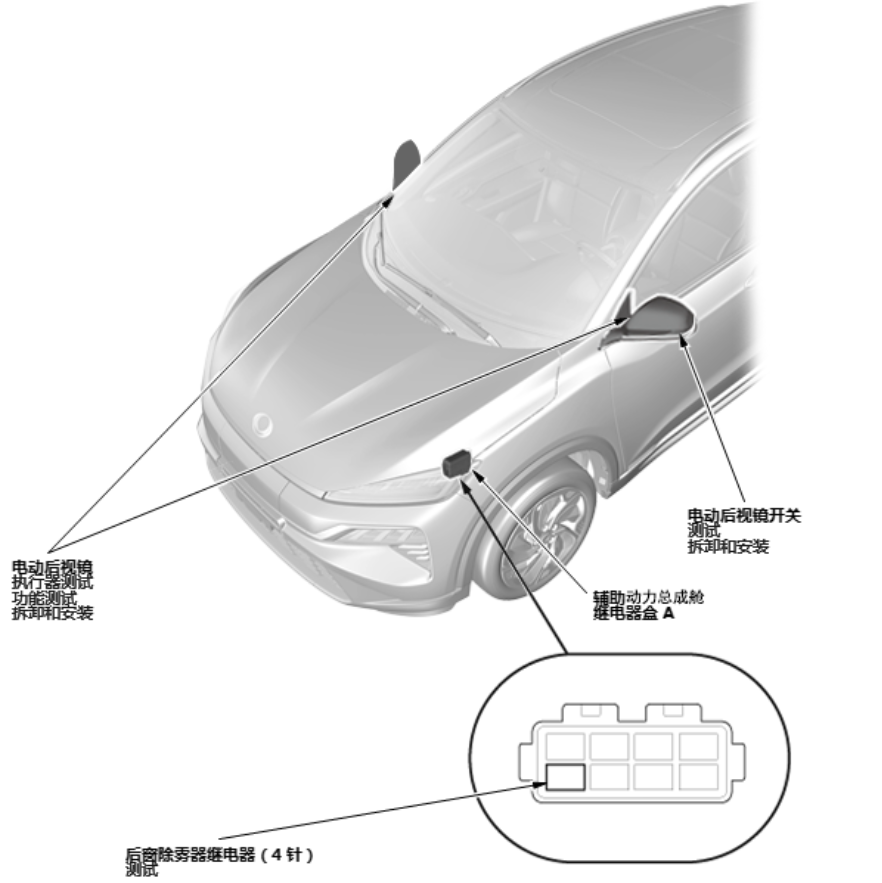

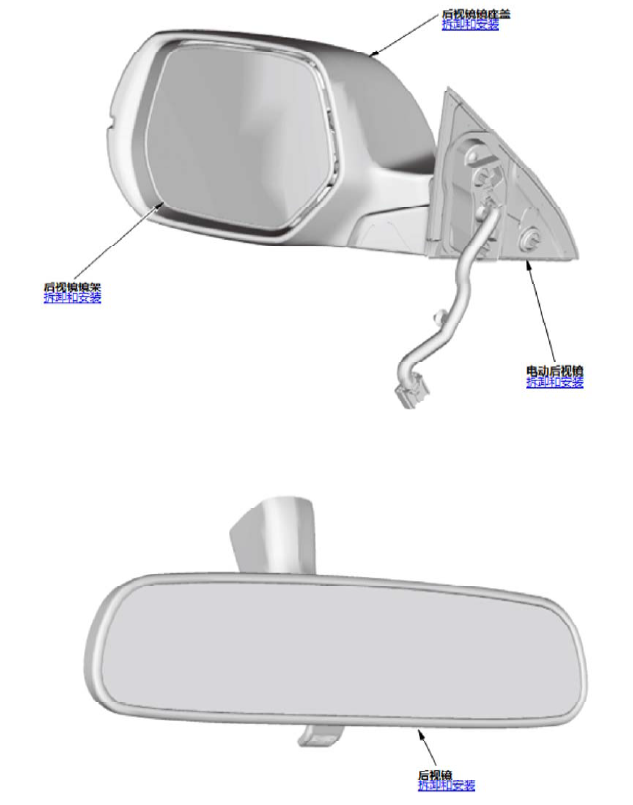

后视镜部件位置索引 |
 |
电动后视镜拆卸和安装 |
|
拆卸
1.前车门板-拆卸
2.电动后视镜-拆卸
 |

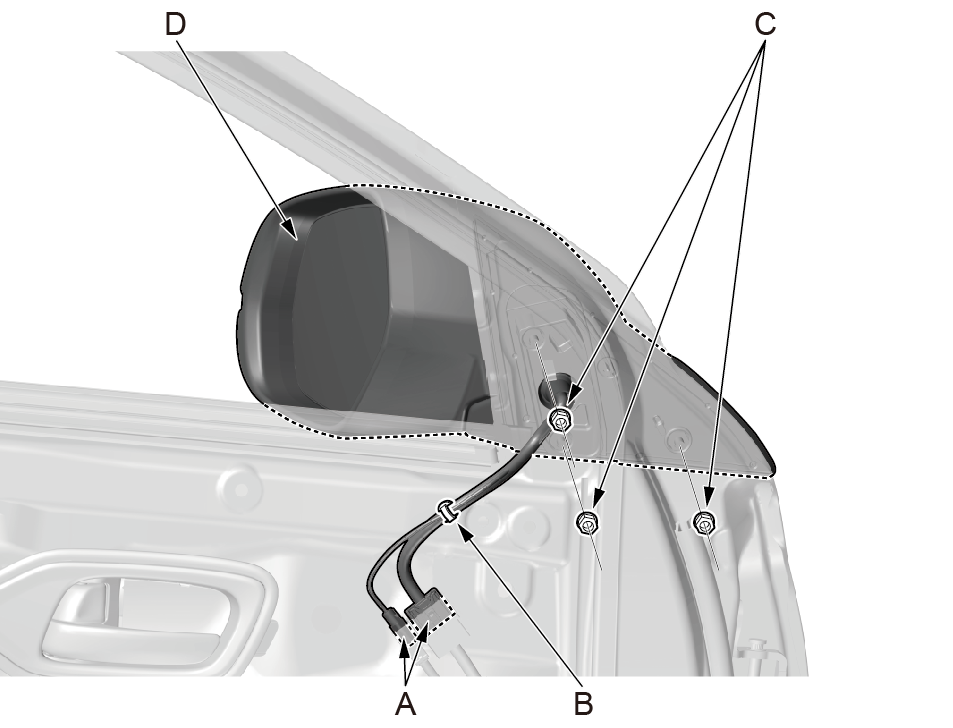

1.断开插接器 (A)，然后拆下线束夹 (B) 。 2.握住电动后视镜 (D) ，拆下3颗固定螺母(C)。 3.拆下电动后视镜 (D) 。 |
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
后视镜镜架拆卸和安装 |
|
拆卸
1.后视镜镜架-拆卸
 |

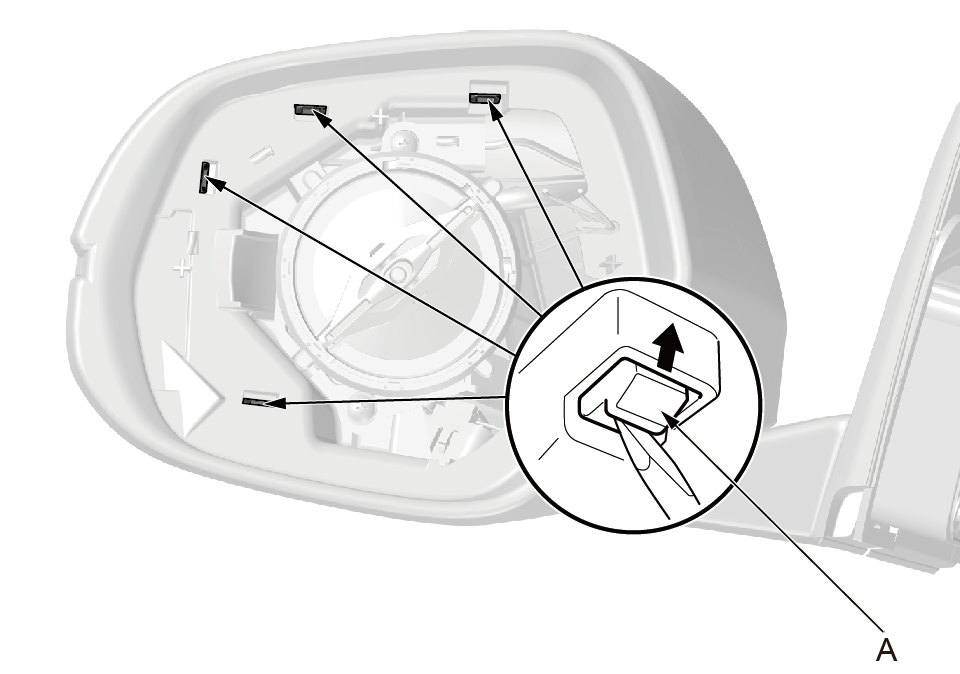

1.小心地用手推动后视镜镜架（A）的上边缘。
|
|
 |

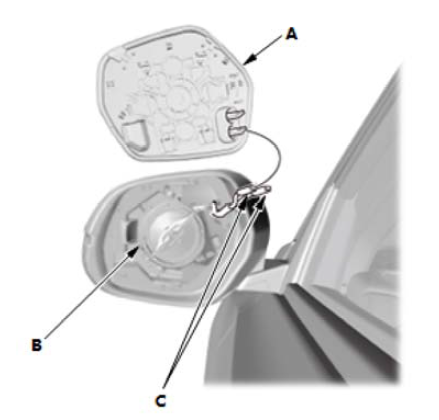

5.将后视镜镜架（A）从执行器（B）上分开。 6.断开连接器（C）。（针对某些车型） |
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
后视镜镜座盖拆卸和安装 |
|
拆卸
1.电动后视镜-拆卸
2.后视镜镜架-拆卸
3.后视镜壳体盖-拆卸
 |
1.松开钩 (A) 。 |
 |

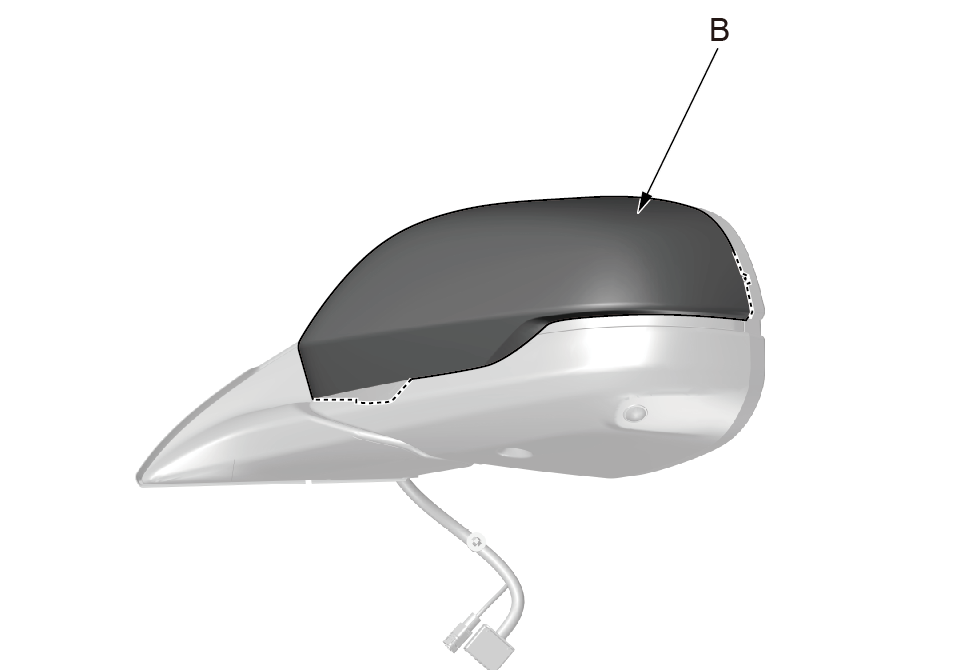

2.拆下壳体盖 (B) 。 |
 |

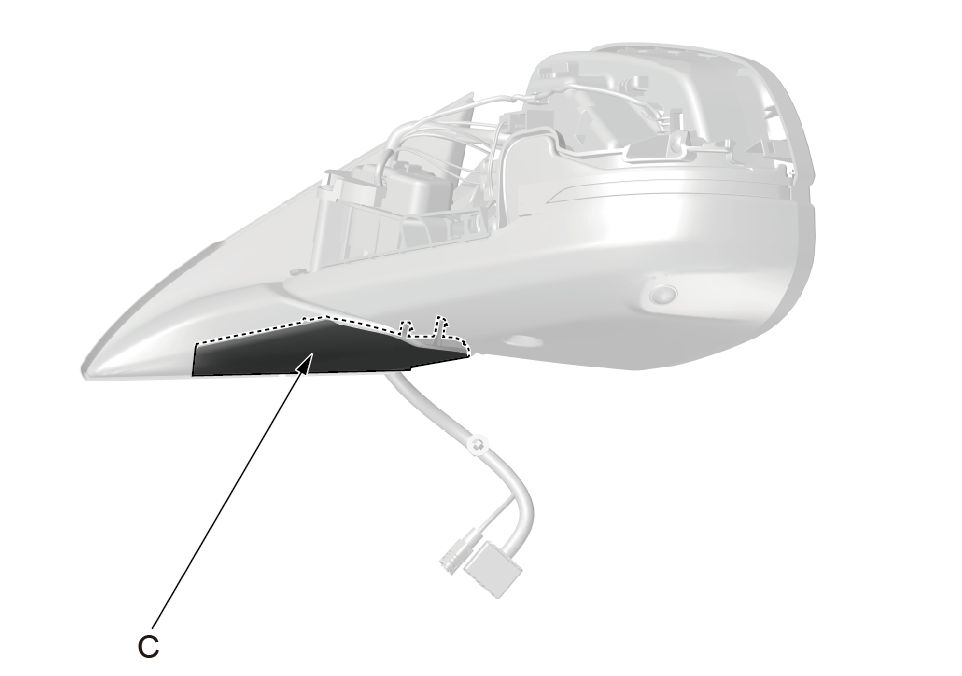

3.使用内饰拆卸工具撬开支架下盖 (C) 。 |
 |
4.使用十字起拆卸支座3个固定螺钉 (D) ，脱开支座。 |
 |

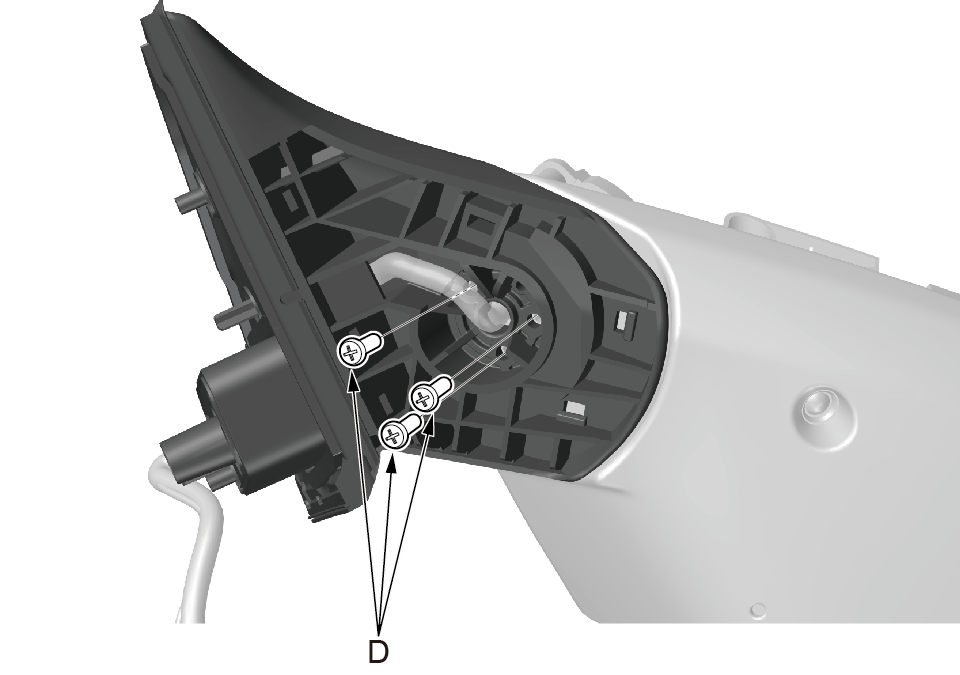

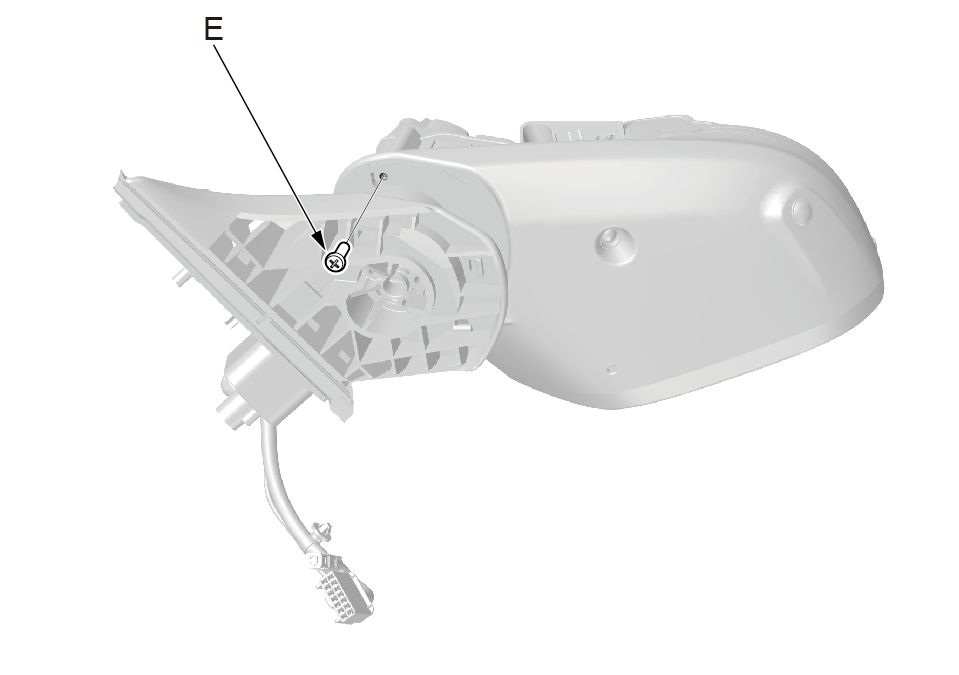

5.使用十字起拆卸后视镜镜座盖固定螺钉 (E) 。 |
 |

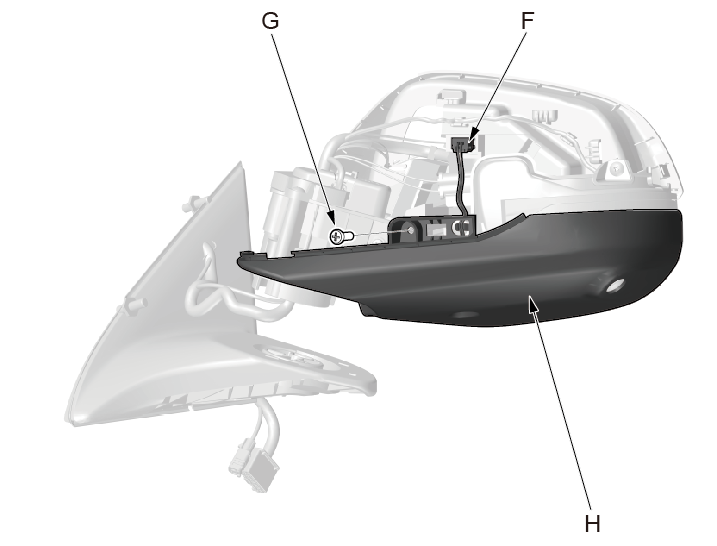

6.断开插接器(F)，使用十字起拆卸后视镜镜座盖固定螺钉 (G) ，取下后视镜镜座盖(H)。 |
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
后视镜拆卸和安装 |
|
拆卸
1.后视镜-拆卸
 |
1. 使用内饰拆卸工具拆下盖板（A）。
|
 |

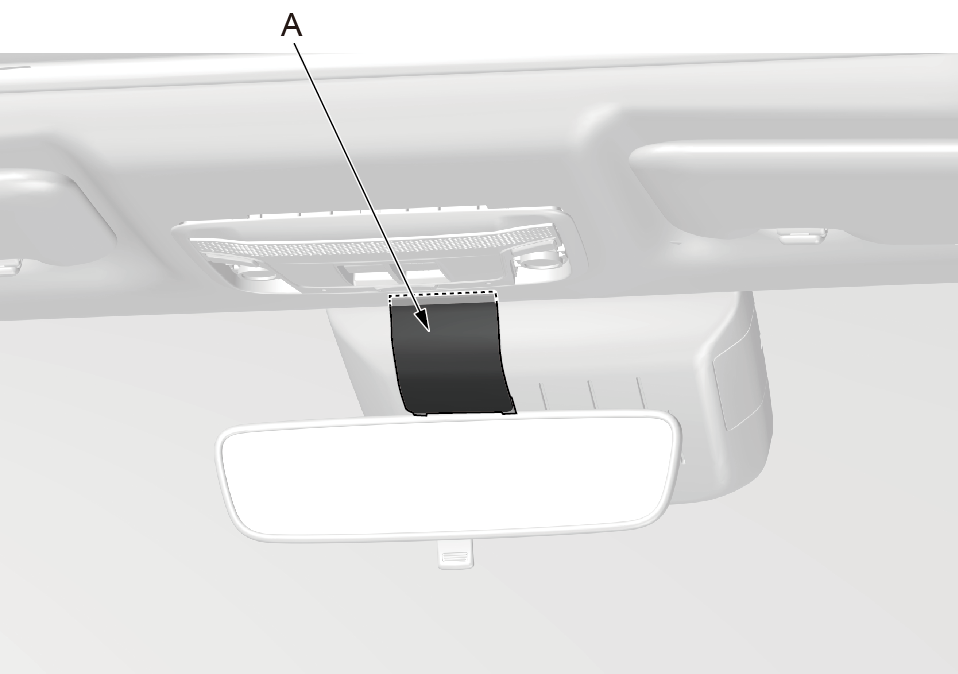

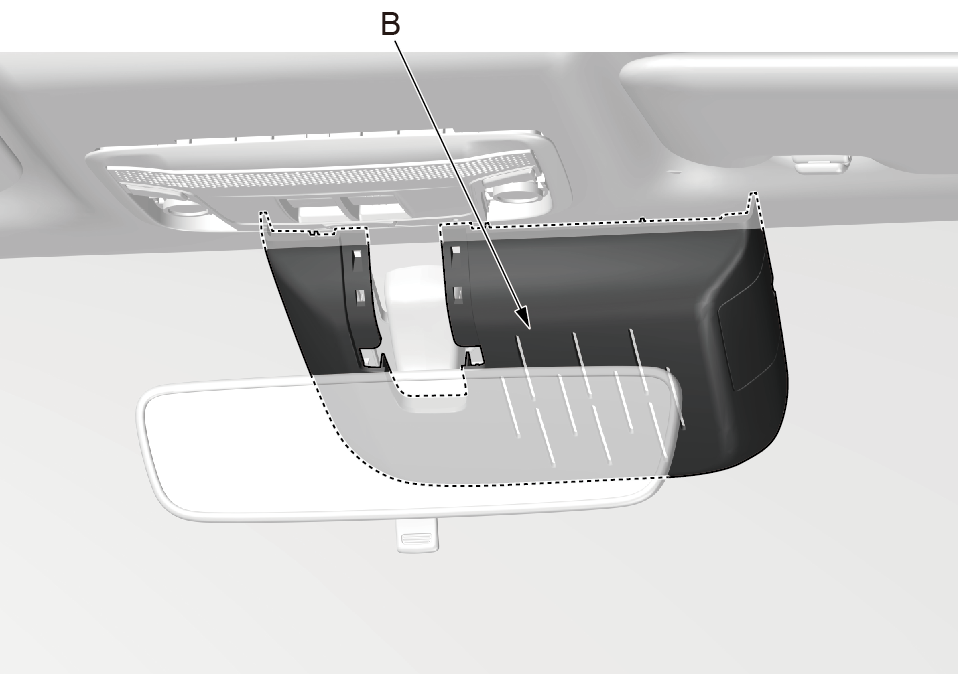

2. 使用内饰拆卸工具拆下多用途摄像头单元盖板（B）。
|
 |

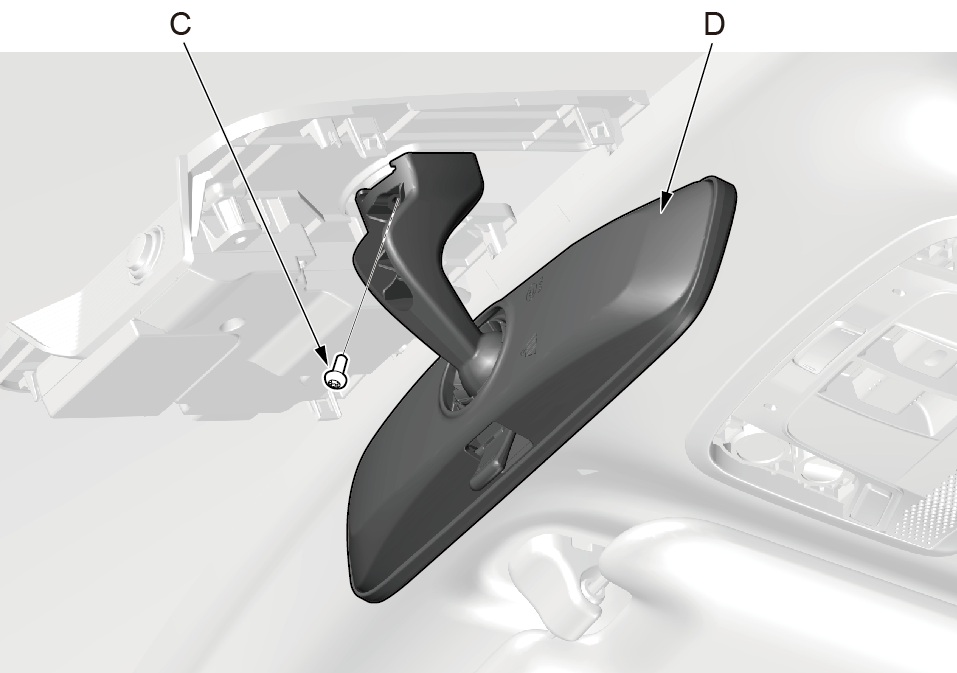

3. 使用 TX20 旋具头拆卸镜座固定螺钉（C ）。滑动取下后视镜（D）。
|
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
电动后视镜系统说明 - 概要 |
|
电动后视镜系统说明 - 部件 |
|
电动后视镜
电动后视镜带有内置电动后视镜执行器。
电动后视镜开关
电动后视镜由电动后视镜开关控制。

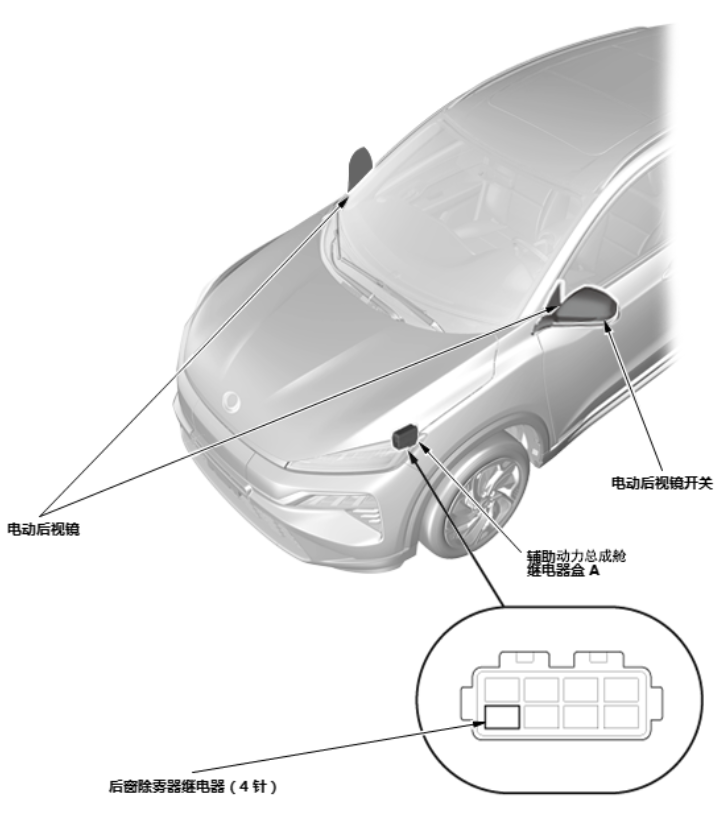

电动后视镜部件位置索引 |
|
电动后视镜开关测试 |
|
测试
2.电动后视镜开关-测试
 |

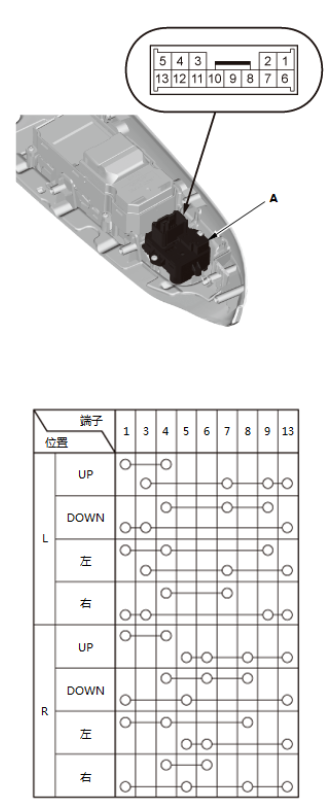

1.根据下表检查电动后视镜开关(A)。 2.如果结果与规定不符，更换电动后视镜开关。 |
3.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
电动后视镜开关拆卸和安装 |
|
拆卸
2.电动后视镜开关-拆卸
 |
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
电动后视镜执行器测试 |
|
测试
1.前车门板-拆卸
2.电动后视镜执行器-测试
  |

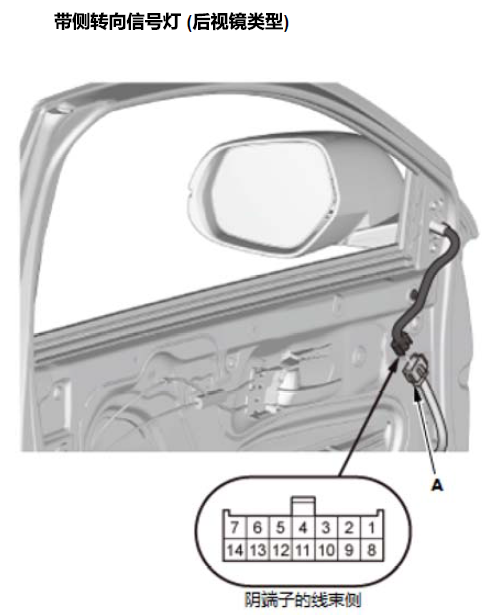

1.断开连接器 (A) 。 | |
电动后视镜执行器 |

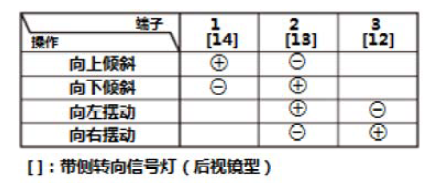

电动后视镜执行器测试 2.根据下表，检查电动后视镜执行器。
3.如果结果与规定不符，则更换电动后视镜执行器。 |
|
 电动后视镜除雾器 |

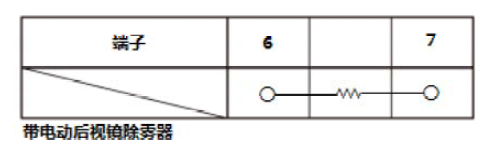

电动后视镜除雾器测试 4.根据下表，检查电动后视镜执行器。 |
3.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
电动后视镜执行器拆卸和安装 |
|
|
注意事项
电动后视镜执行器是电动后视镜总成的一个部分，不能单独更换。 |
拆卸
3.车门后视镜-拆卸
4.多视角侧摄像头
5.侧投影灯
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
电动后视镜功能测试 |
|
1.断开以下插接器。

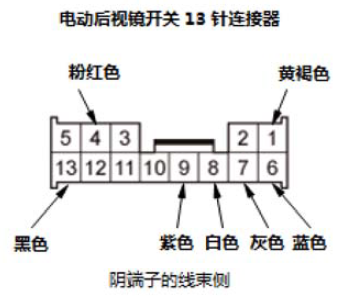

电动后视镜开关13针插接器
2.根据症状选择适当的测试：
- 两个后视镜均不工作，转至步骤3。
- 左后视镜不工作，转至步骤5。
- 右后视镜不工作，转至步骤6。
两个后视镜
3.车辆处于ON模式时测量4号端子和车身搭铁之间的电压。应为蓄电池电压。
- 如果没有蓄电池电压，检查：
－ 编号C24(7.5A)熔断保险丝位于仪表板下保险丝/继电器盒中。
－ 粉色线束断路。
- 如果为蓄电池电压，转至步骤4。
- 如果不导通，检查：
- 如果导通，转至步骤 5。
左后视镜
5.用跨接线连接4号和9号端子、1号（或7号）和13号端子，然后将车辆转为ON模式。
左后视镜应向下倾斜（或向左摆动）。
- 如果左后视镜不向下倾斜（或不向左摆动），检查左后视镜和 13 针插接器之间的黄褐色（或灰色）线束是否断路或高阻抗。
如果线束正常，检查左后视镜作动器。 - 如果后视镜既不向下倾斜也不向左摆动，修理紫色线束。
- 如果后视镜工作正常，检查电动后视镜开关。
右后视镜
6.用跨接线连接4号和8号端子、1号（或6号）和13号端子，然后将车辆转为ON模式。
右后视镜应向下倾斜（或向左摆动）。
