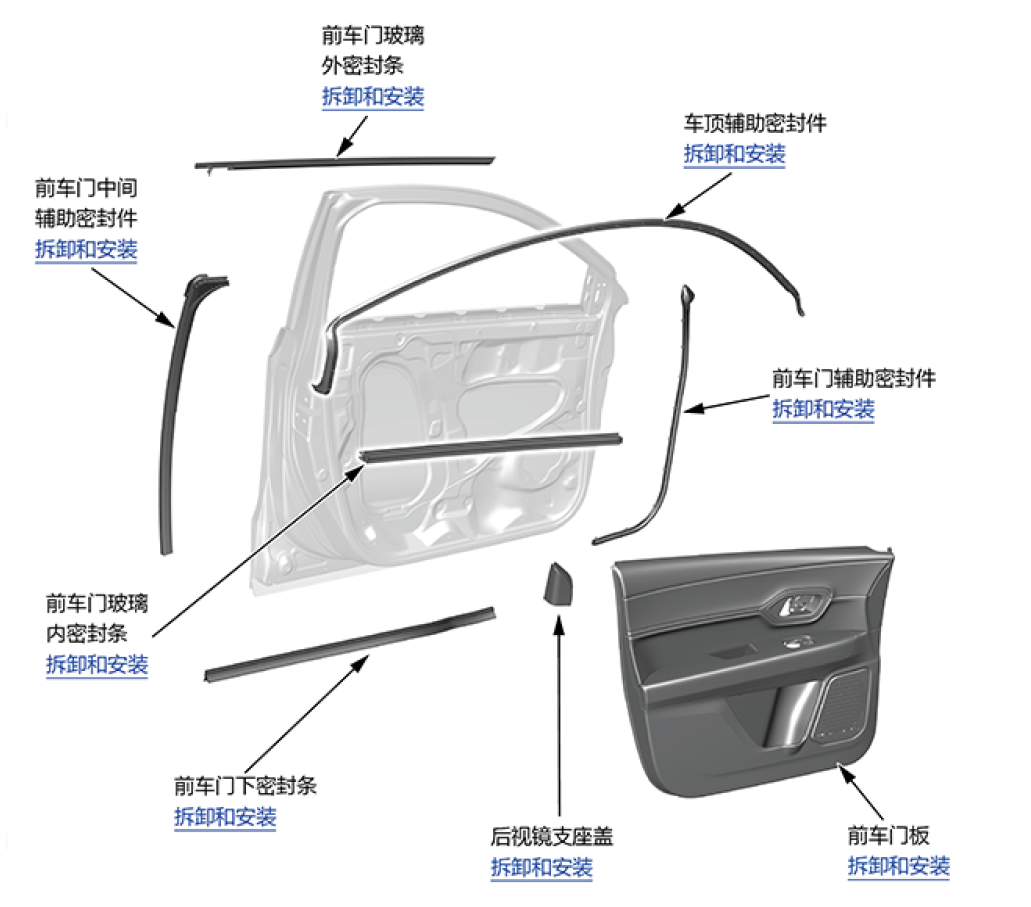

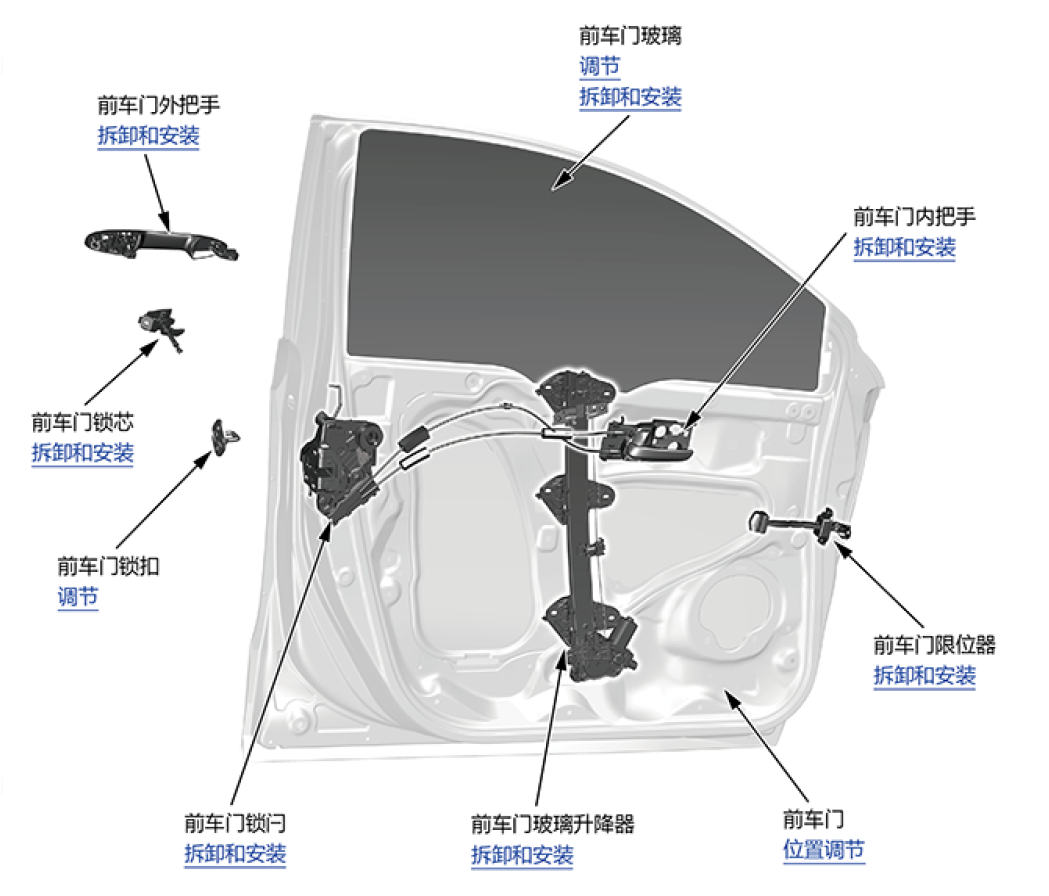

前车门部件位置索引

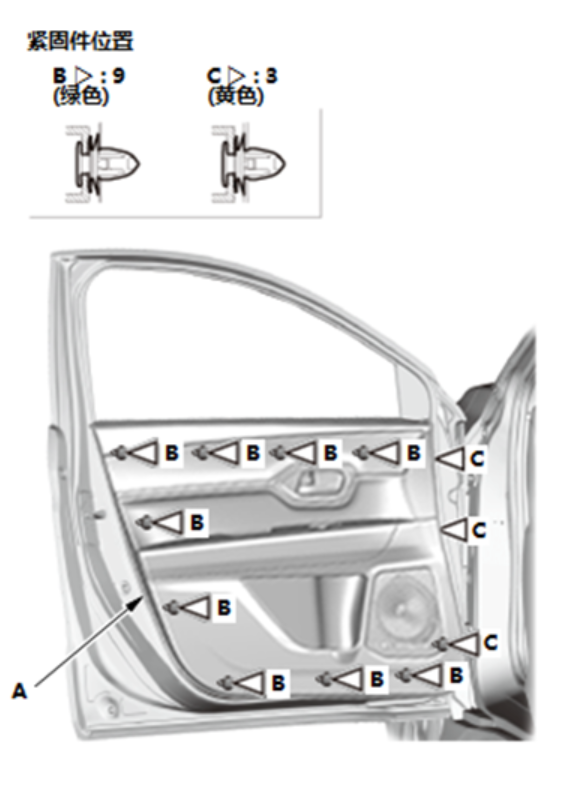

前车门板拆卸和安装

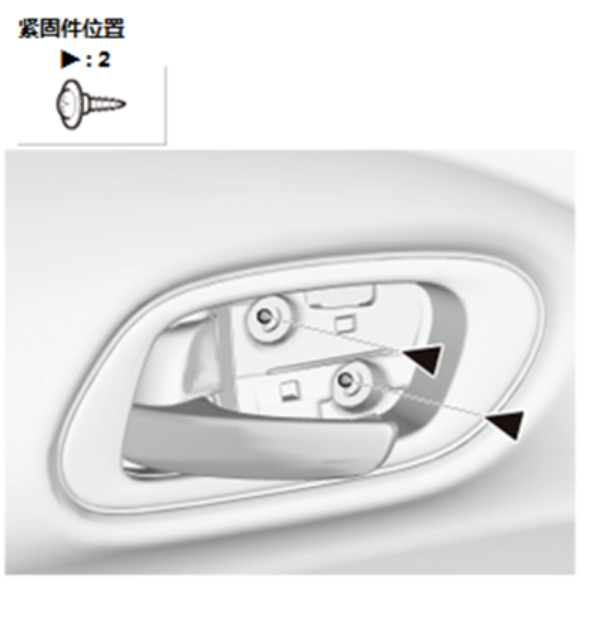

前车门内把手拆卸和安装

前车门外把手拆卸和安装

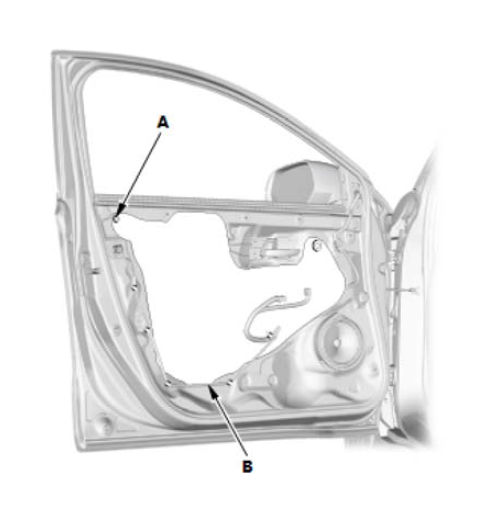

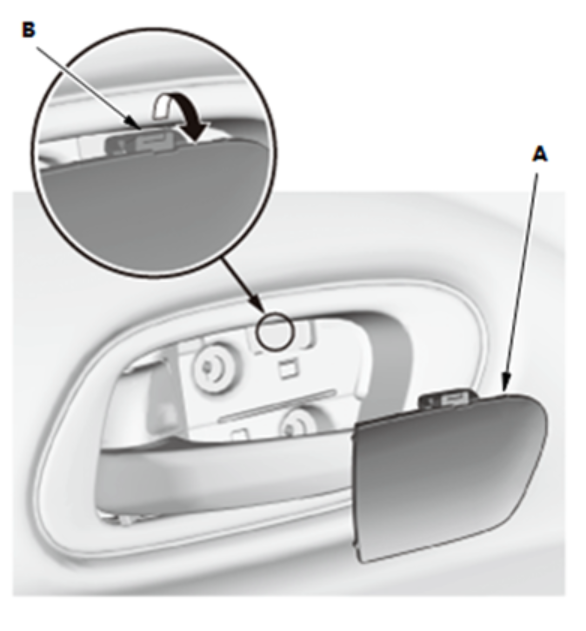

1. 拆下塞盖(A)。

2. 如有必要，拆下前车门塑料盖(B)。

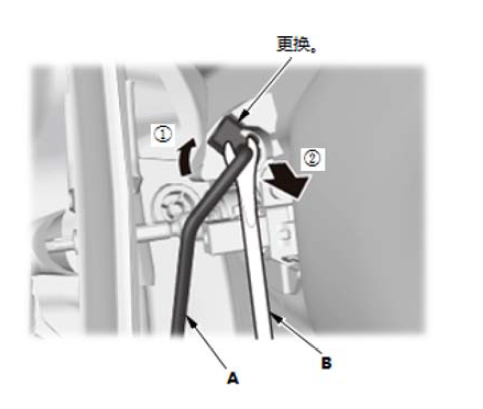

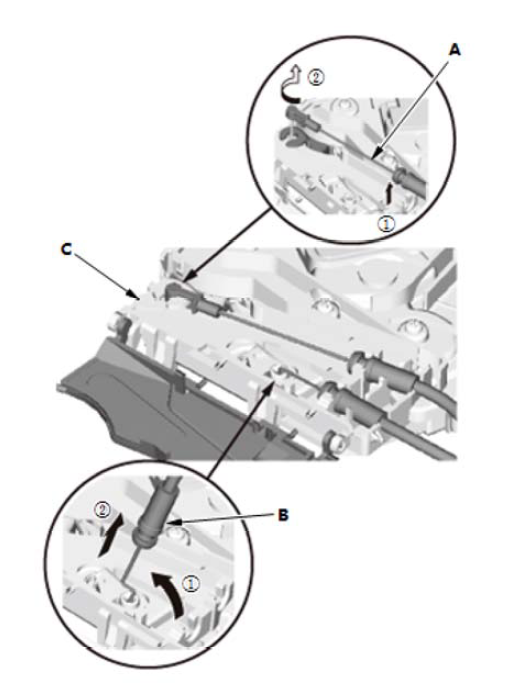

1. 用卡扣拆卸工具 (B) 断开外把手杆 (A)。

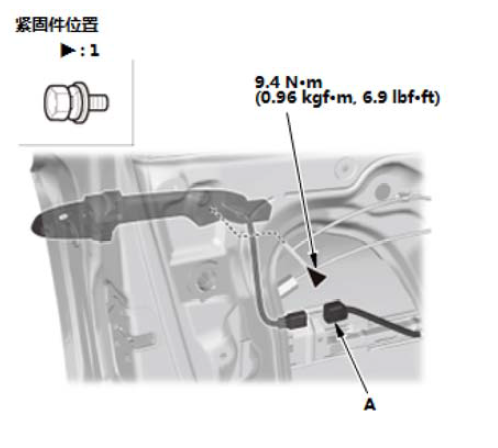

2. 带智能钥匙进入系统：断开连接器 (A)。

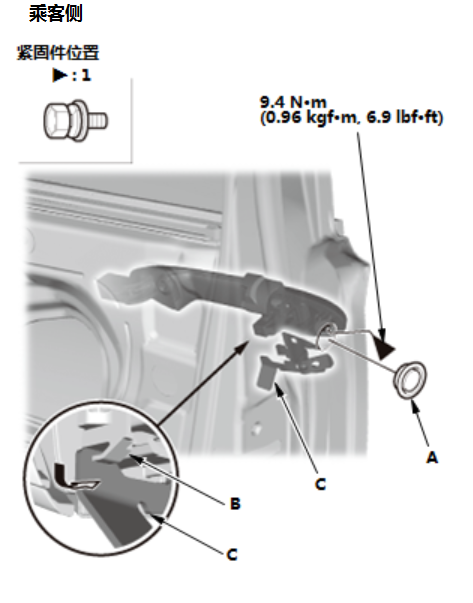

3. 拆下螺栓。

4. 拆下塞盖(A)，然后拆下螺栓。

5. 松开钩(B)。

6. 乘客侧：拆下前车门外把手支架 (C)。

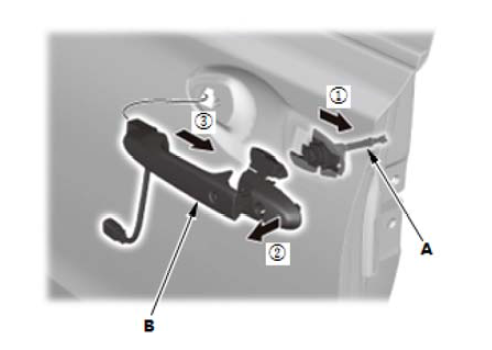

7. 驾驶员侧：向后按前车门锁芯 (A) 到底。

8. 拆下前车门外把手 (B)。

前车门锁闩拆卸和安装

1. 拆下塞盖(A)。

2. 断开连接器 (B)。

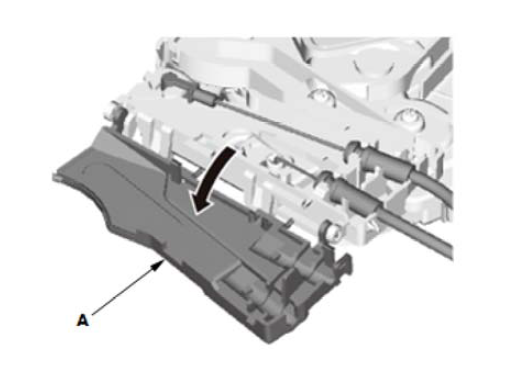

3. 根据需要拆下前车门塑料盖(C)。

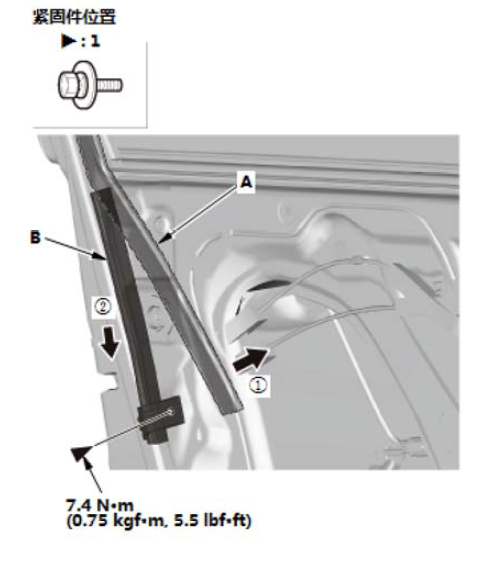

1. 如有必要，拉开前车门玻璃升降槽 (A)。

2. 拆下前车门中下部槽 (B)。

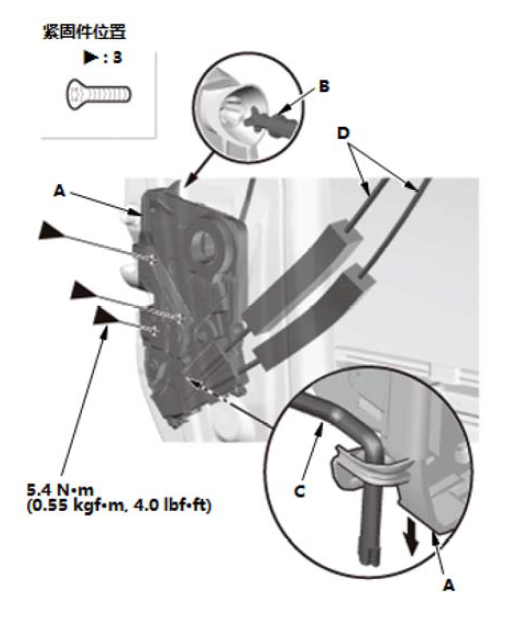

3. 用 TORX T30 旋具头拆下螺栓。

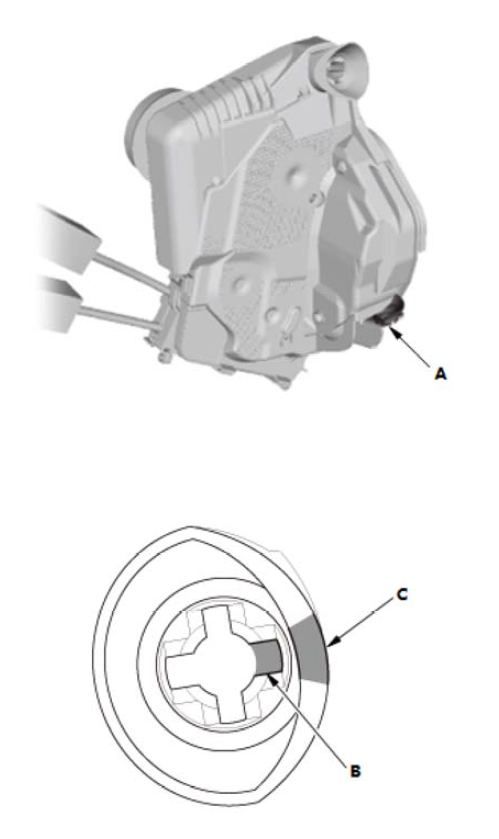

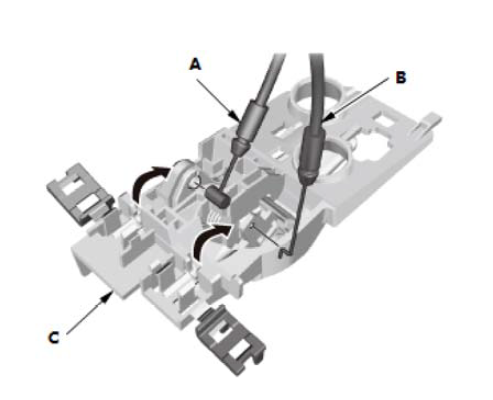

4. 驾驶员侧：拉并转动前车门锁闩(A)，断开前车门锁芯杆
(B)。

5. 向下拉前车门锁闩，断开前车门锁闩外把手杆 (C)，然后拆下前车门锁闩。

前车门锁芯拆卸和安装

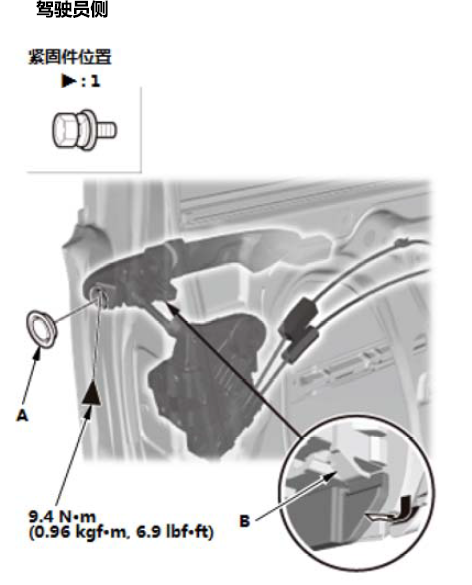

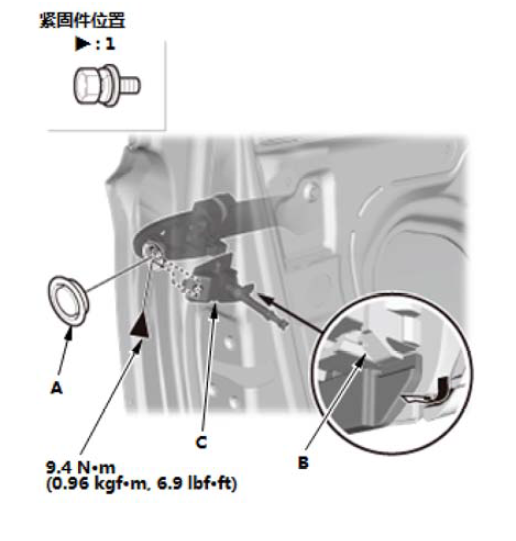

1. 拆下塞盖(A)，然后拆下螺栓。

2. 松开钩(B)。

3. 拆下前车门锁芯 (C)。

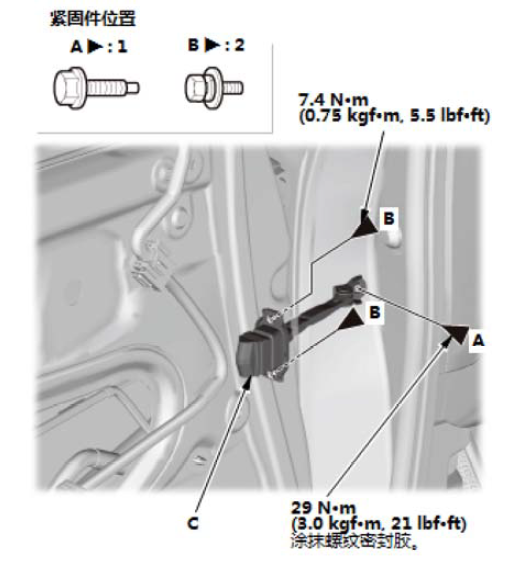

前车门限位器拆卸和安装

2. 拆下前车门限位器（C）。

1. 按照与拆卸相反的顺序安装零件。

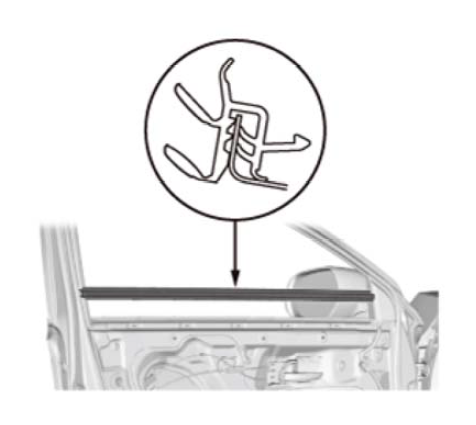

前车门玻璃内密封条拆卸和安装

前车门玻璃外密封条拆卸和安装

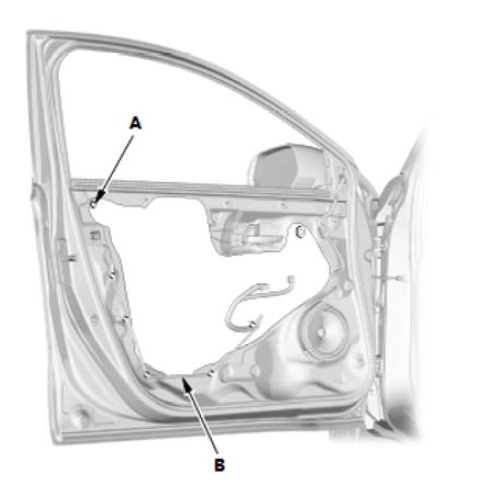

1. 拆下塞盖(A)。

2. 如有必要，拆下前车门塑料盖(B)。

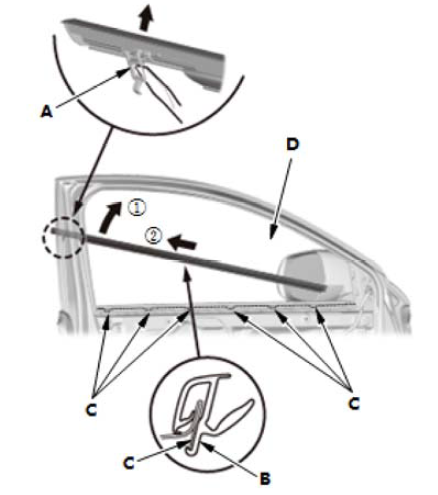

1. 使用平头螺丝刀从前车门内释放钩(A)。

2. 从前车门的边缘(C) 脱开钩(B)。

3. 拆下前车门玻璃外密封条(D)。

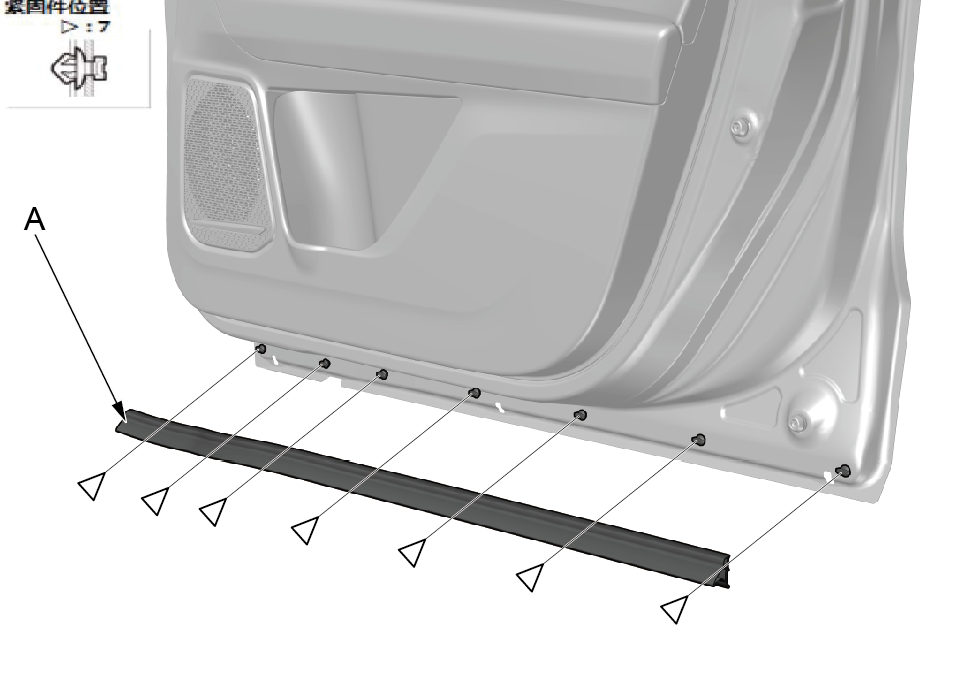

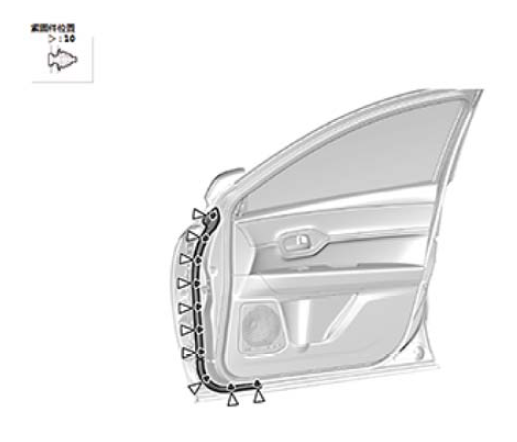

前车门下密封件拆卸和安装

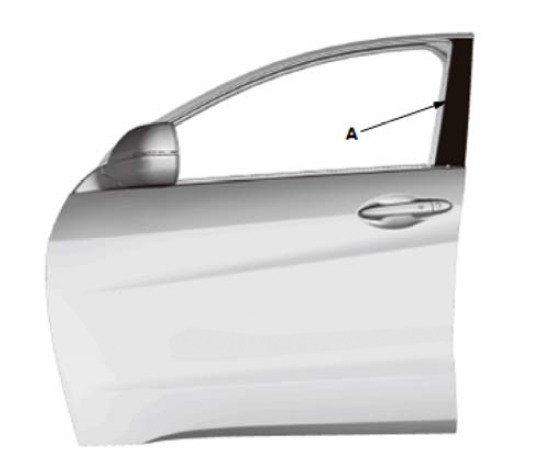

前车门槽胶带更换

1. 从前车门槽胶条上剥起胶护纸的边缘。

• • • 塑料刮板
    • 异丙基酒精
    • 海绵或抹布
    • 吹风机

2. 用吹风机进行加热时，慢慢地剥起旧的前车门槽胶条(A)。

3. 使用经异丙基酒精浸湿的海绵清洁前车门槽粘合表面。清洗后，避免机油、润滑脂和水溅到表面上。

4. 从前车门槽胶条上剥起胶护纸的边缘。

5. 将前车门槽胶条安装到前车门槽。

6. 一次剥离一点胶护纸时，将前车门槽胶条安装到前车门槽。检查前车门槽胶条是否与前车门槽平行。

7. 用塑料刮板（毡的面）牢固按压前车门槽胶带。
注意：为了避免产生气泡，慢慢地在前车门框架角落周围按压前车门槽胶条。

8. 如有必要，重复前一步骤。

9. 检查前车门槽的车身颜色是否被前车门槽胶条覆盖。

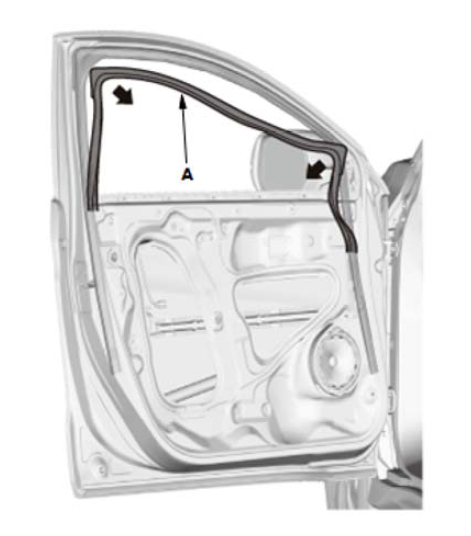

前车门辅助密封件拆卸与安装

前车门中间辅助密封件拆卸与安装

车顶辅助密封件拆卸与安装

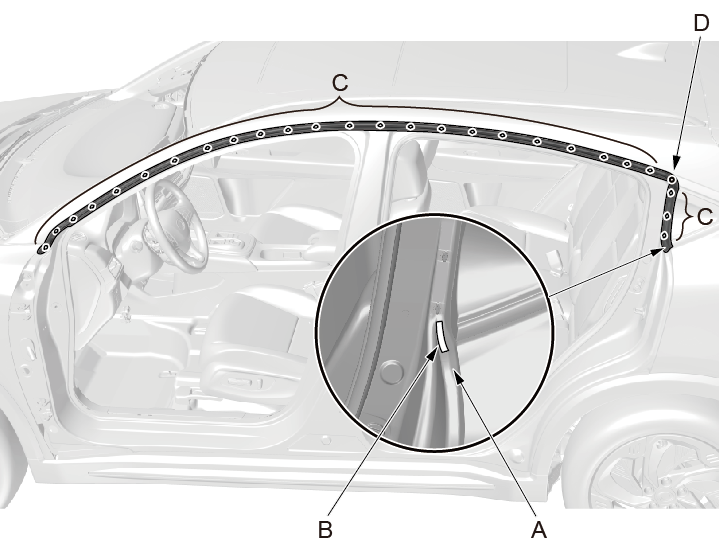

1. 用内饰件拆卸工具拆卸26个固定卡扣（C）和固定卡扣（D）,取下车顶辅助密封件（A）。

1. 按照与拆卸相反的顺序安装零件。

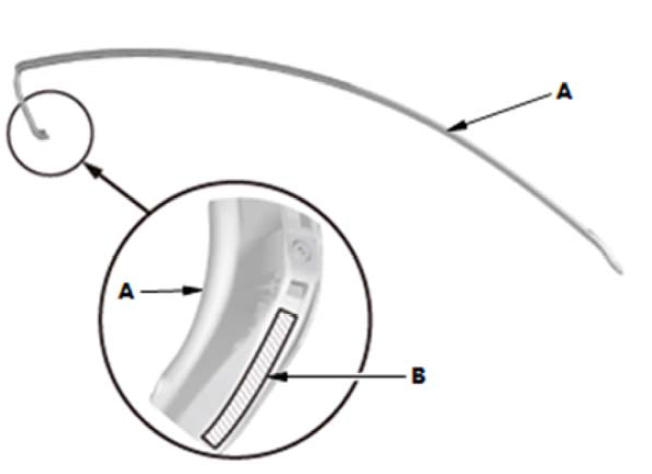

胶带(B)
厚度                 0.8 mm (0.031 in)
宽度                 6 mm (0.24 in)
长度                 50 mm (1.97 in)

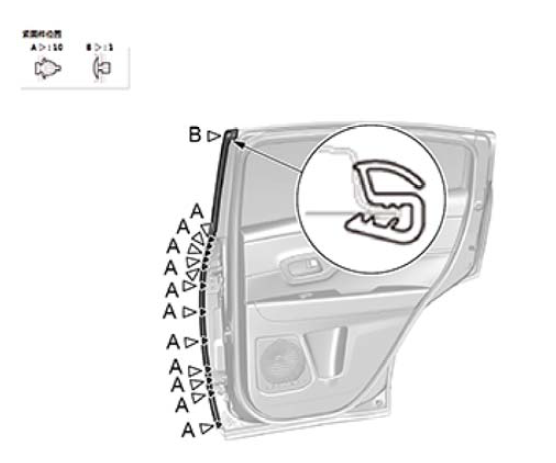

后车门中间辅助密封件拆卸与安装

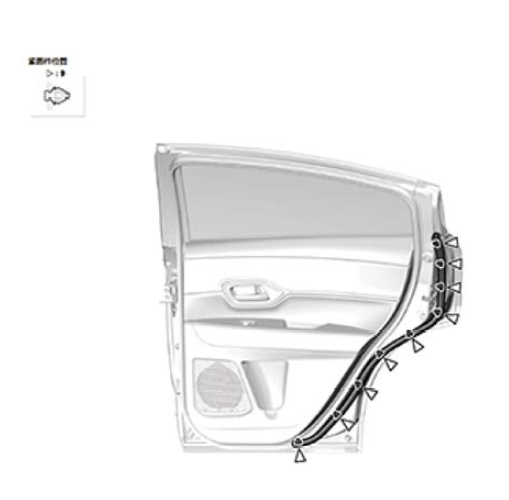

后车门辅助密封件

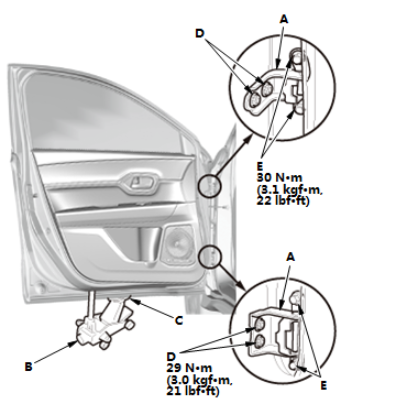

车门位置调节

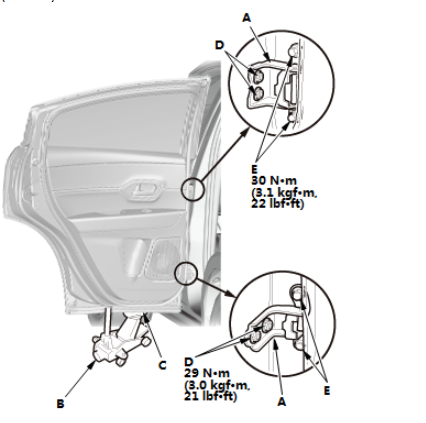

1. 在铰链(A) 处调节：

• • • 调节时，用抹布 (C) 垫在千斤顶(B) 下，然后使用千斤顶支撑车门。
    • 稍微松开铰链安装螺栓 (D)，必要时将车门前后、上下移动，使间隙相等。

2. 如有必要，用专为车门调节制造的调节螺栓更换车门安装螺栓，然后在车门处进行调节：轻轻拧松车门安装螺栓 (E)，并根据需要上下移动车门以使间隙相同，并向内或向外移动直到其与车身粘合。

3. 检查并确认车门和车身边缘保持平行。必要时，调节车门垫（A），以使车门后部与车身齐平。

4. 确保不会发出砰砰声或无卡滞地打开车门，并且无需用力就可牢固锁住闩锁。如果不是，调节车门锁扣。

5. 将润色漆涂抹到铰链安装螺栓及铰链周围。

车门锁扣调节

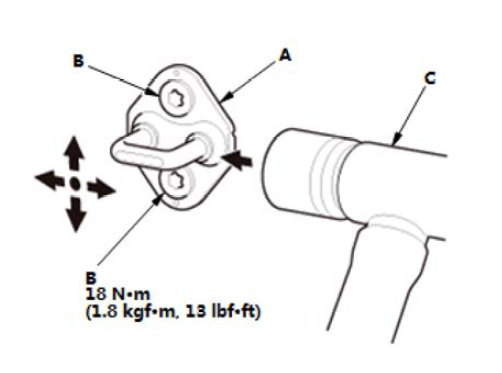

确保无需用力车门闩锁即可牢固。如有必要，调节锁扣 (A)：可向上或向下、向内或向外微调锁扣。

1. 用 T40 旋具头拧松螺钉(B)。

2. 用抹布包住锁扣，然后通过使用塑料锤(C) 敲击来调节锁扣。敲击锁扣不要太用力。

3. 轻轻紧固螺钉。

4. 握住外把手，将车门按压到车身，以确保锁扣贴合。如果车门闩锁正常，将螺钉紧固至规定扭矩，并重新检查。

车门外把手锁止开关测试

1. 如有需要，拆下前车门塑料盖。

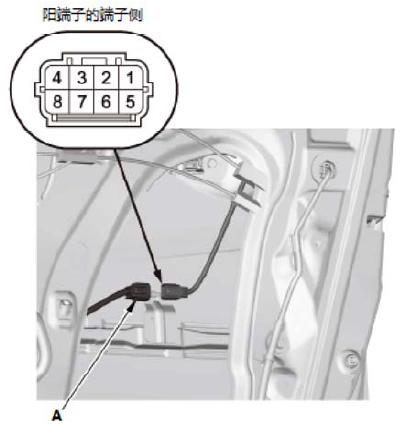

2. 断开连接器 (A)。

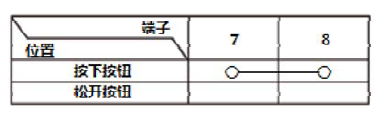

3. 根据表中每个开关的位置，检查端子之间是否导通。

4. 如果导通情况与规定不符，则前车门外把手锁止开关故障；更换前车门外把手（X-NV） ，（M-NV）。
