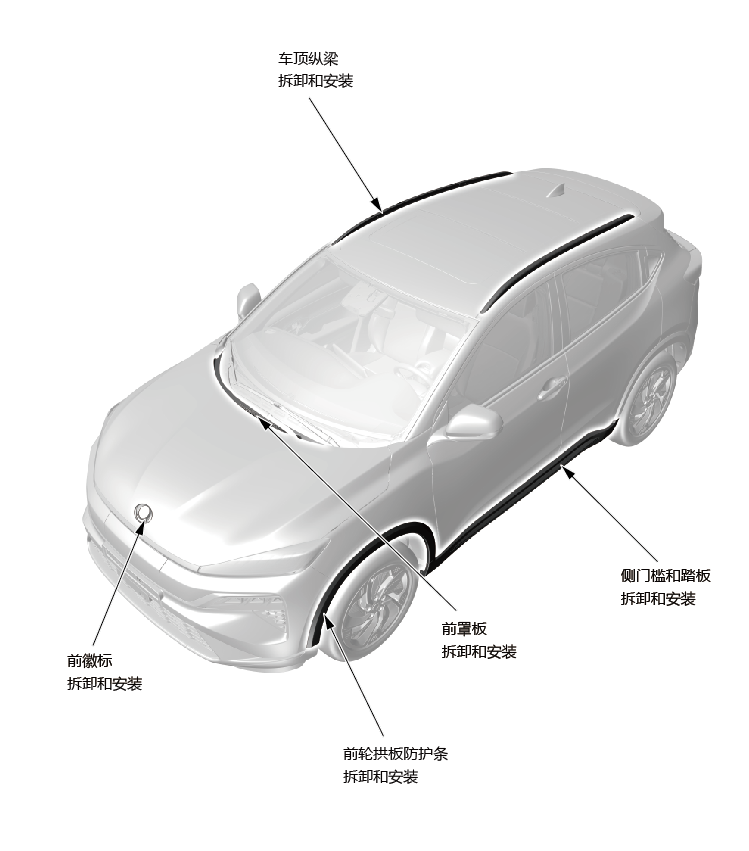

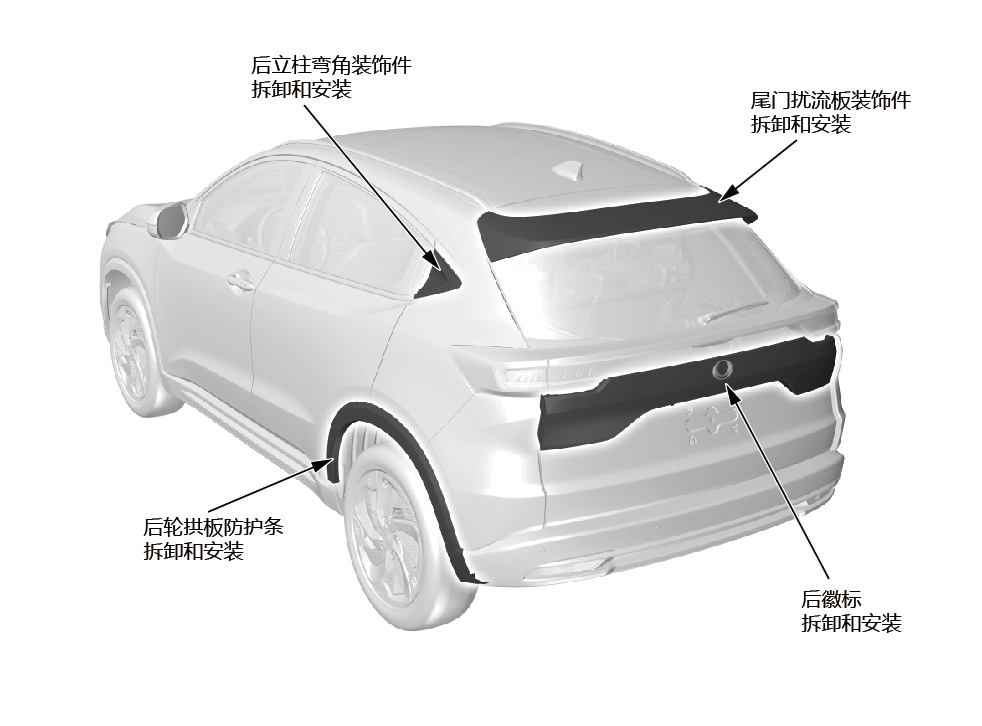

外饰部件位置索引 |
 |
散热器盖拆卸和安装 |
|
拆卸
1. 散热器盖板 - 拆卸
 |

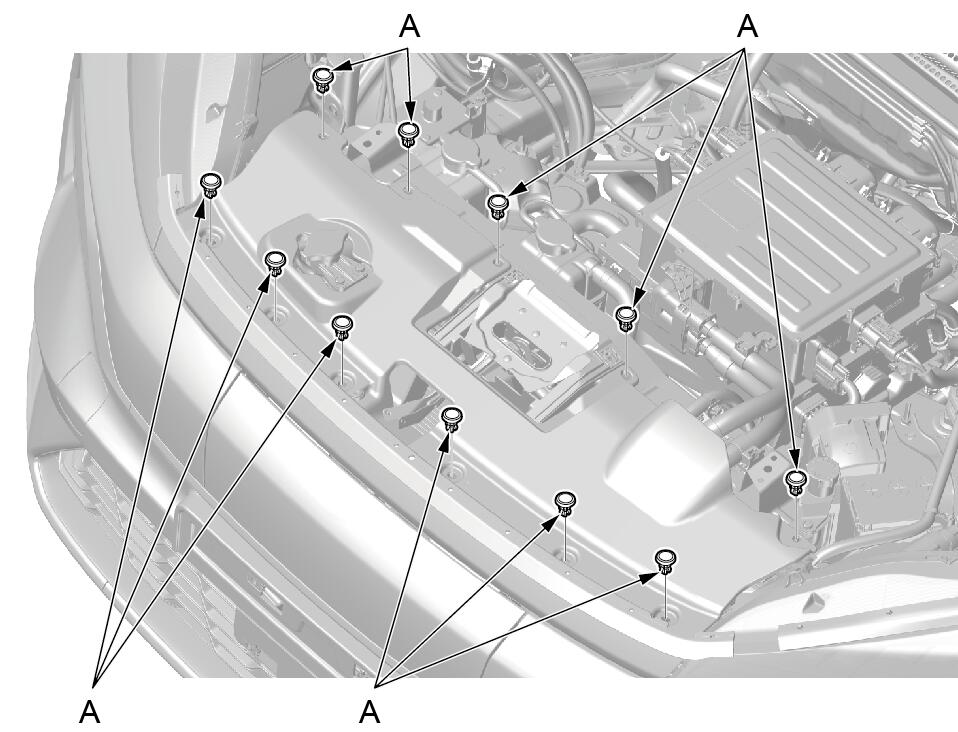

1. 使用内饰件拆卸工具拆卸散热器盖板固定卡扣（A）。 |
 |

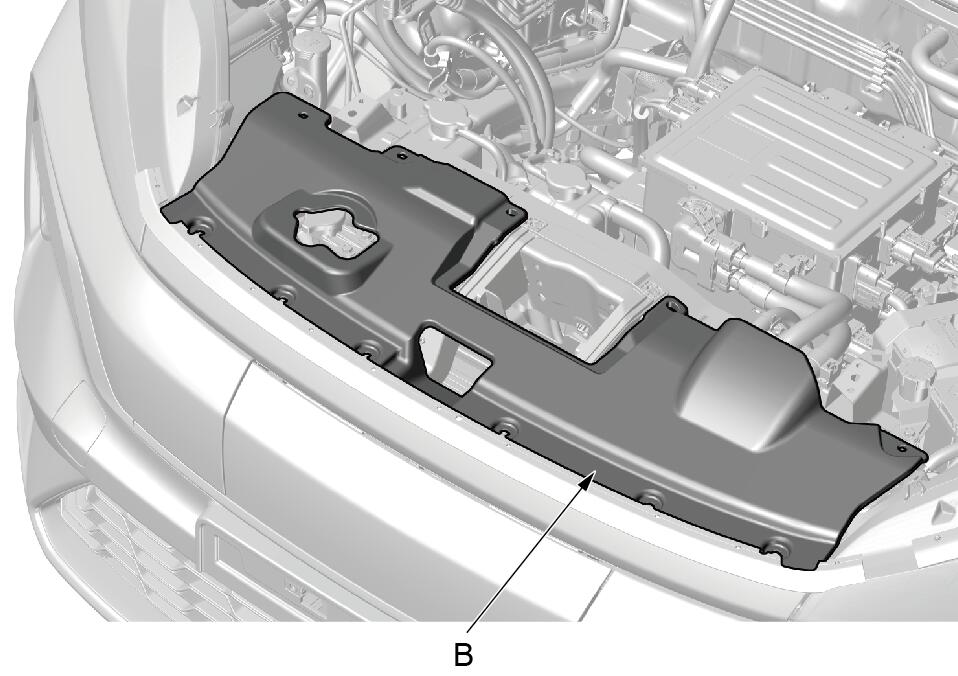

2. 取下散热器盖板（B）。 |
安装
1. 散热器盖板 - 安装
| 1. 按照与拆卸相反的顺序安装零件。 |
后保险杠线束拆卸与安装 |
|
电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。
拆卸
1. 安全注意事项
|
1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。 |
2. 12 V 蓄电池端子 - 断开
 |
1. 确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
3. 打开盖（F）。 4. 从12 V 蓄电池上断开正极端子（G）。
|
3. 后保险杠总成 - 拆卸
4. 后保险杠线束 - 拆卸
|

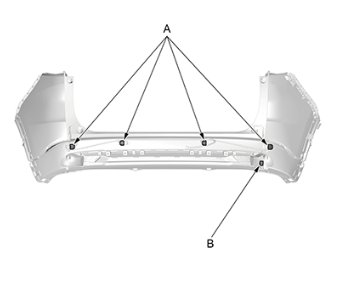

1. 按压后保险杠线束插接器锁止卡，脱开与倒车雷达连接的插接器（A），脱开后雾灯插接器（B）。 |
|
 |

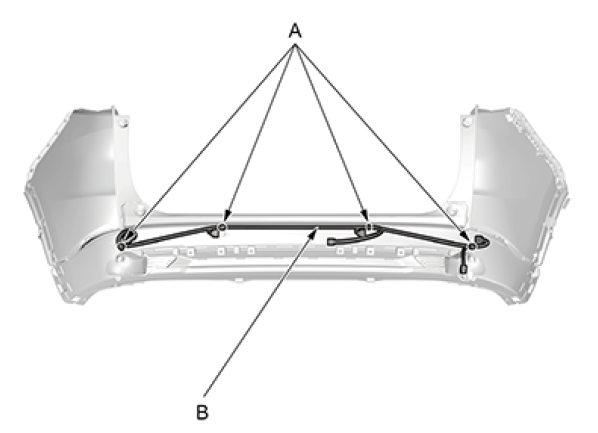

2. 使用内饰件拆卸工具拆卸后保险杠线束固定卡扣
|
安装
1. 所有拆下零件 - 安装
| 1. 按照与拆卸相反的顺序安装部件。 |
后雷达传感器拆卸与安装 |
|
电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。
拆卸
1. 安全注意事项
|
1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。 |
2. 12 V 蓄电池端子 - 断开
|
1. 确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
3. 打开盖（F）。 4. 从12 V 蓄电池上断开正极端子（G）。
|
 |

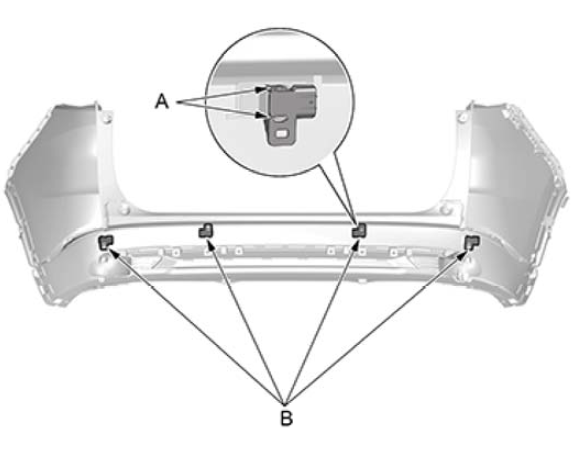

1. 拨开后雷达传感器安装支架两侧固定卡（A），取 下后雷达传感器（B）。
|
安装
| 1. 按照与拆卸相反的顺序安装部件。 |
前罩板拆卸和安装 |
|
拆卸
 |
1. 拆下前翼子板罩 （A）。（两侧）
|
 |

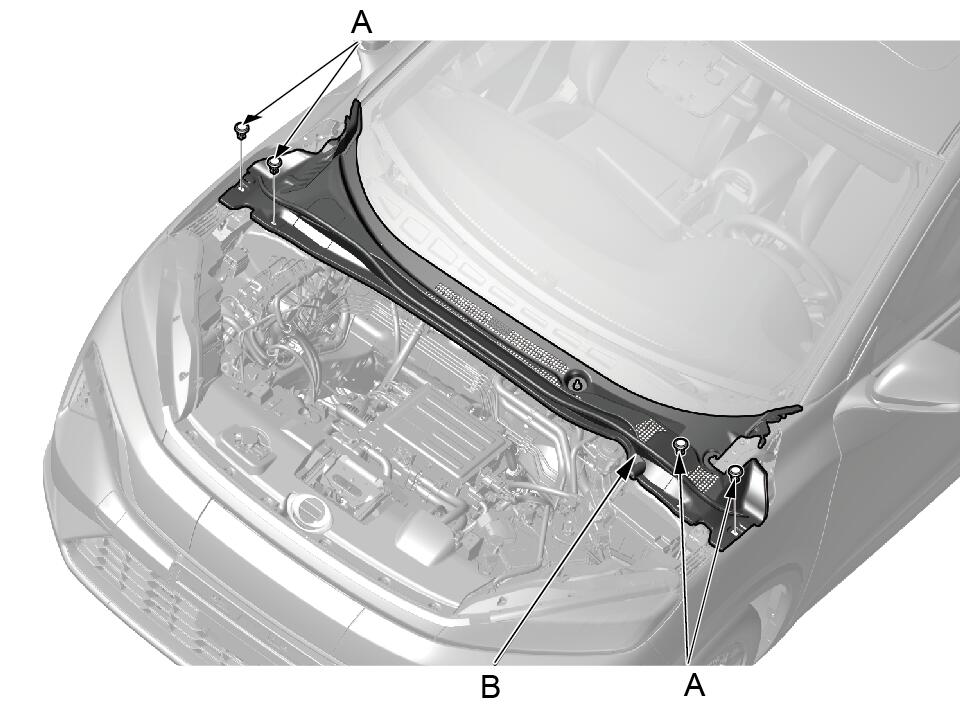

1. 使用内饰板拆卸工具拆卸前罩板固定卡夹（A），取下前罩板（B）。
|
|
1. 按照与拆卸相反的顺序安装零件。
|
侧门槛板拆卸和安装 |
|
拆卸
 |

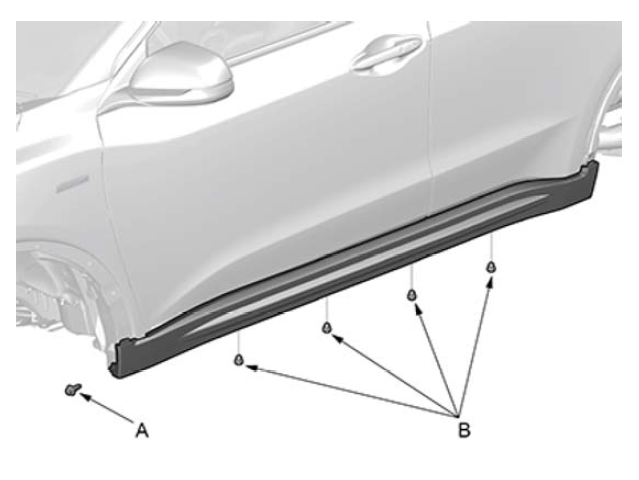

1. 使用十字起拆卸侧门槛固定螺钉（A）。

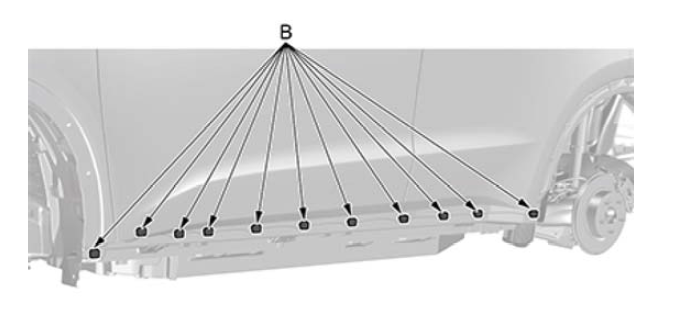

2. 使用内饰件拆卸工具拆卸侧门槛固定卡扣（B）。
|
 |
3. 向前滑动侧门槛版（A）并将其拆下。
|
 |
4. 旋转45°，将卡扣(B)从车身上拆下。
|
安装
 |
1. 将侧卡扣安装在侧门槛板上。

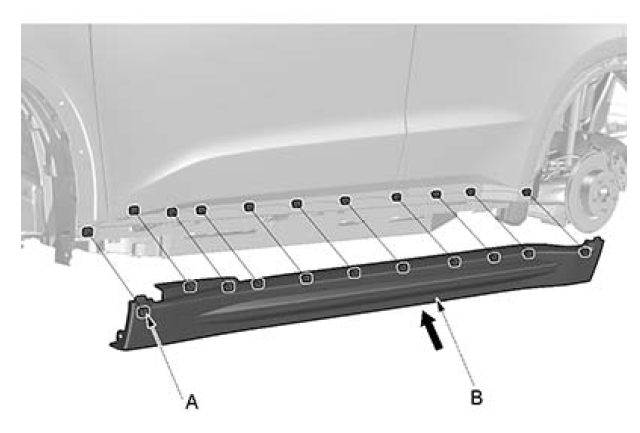

2. 将所有侧门槛板的侧卡扣(A)对准车身安装孔安
装，按压侧门槛板（B），直至卡扣安装到位。
|
 |
3. 安装固定螺钉（C）及固定卡扣（D）。
|
2. 前轮拱板防护条 - 安装
3. 后轮拱板防护条 - 安装
侧门槛板拆解和重新组装 |
|
拆卸
1. 侧门槛板 - 拆卸
 |

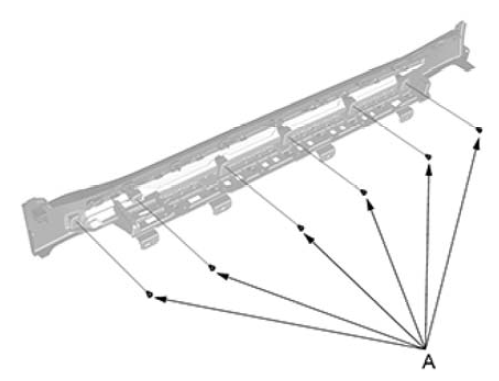

1. 使用十字起拆卸侧门槛板下护板固定螺钉（A）。
|
 |

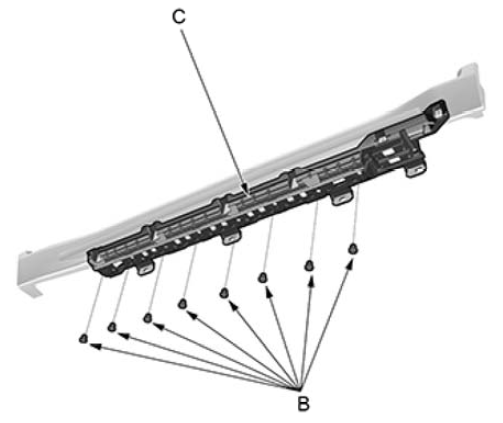

2. 使用内饰件工具撬开侧门槛板下护板固定卡扣
（B），取下侧门槛板下护板（C）。
|
 |

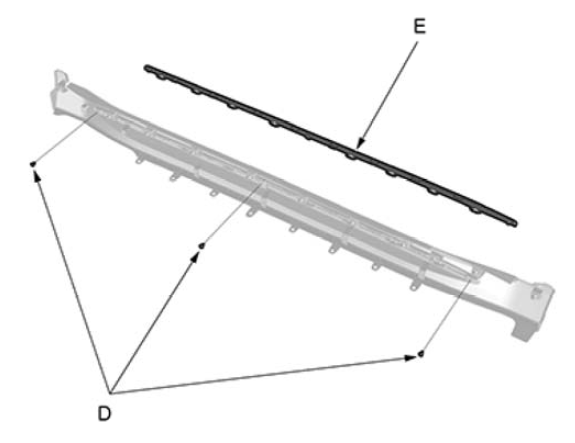

3. 使用十字起拆卸侧门槛板亮条固定螺钉 (D)。
4. 使用内饰件工具撬开侧门槛板亮条固定卡扣，取下 侧门槛板亮条（E）。
|
安装
|
1. 按照与拆卸相反的顺序安装零件。
|
后立柱弯角装饰件拆卸和安装 |
|
拆卸
1. 后立柱弯角装饰件 - 拆卸
 |

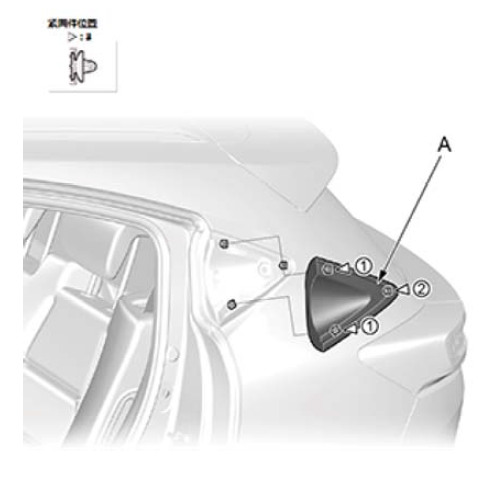

1. 向上撬起后立柱弯角装饰件 (A)，然后按照图示数 字顺序，拆下卡扣。 |
安装
1. 所有拆下零件 - 安装
| 1. 按照与拆卸相反的顺序安装零件。 |
徽标/标签拆卸和安装 |
|
前徽标
拆卸
1. 前部徽标- 拆卸
安装
1. 前徽标- 安装

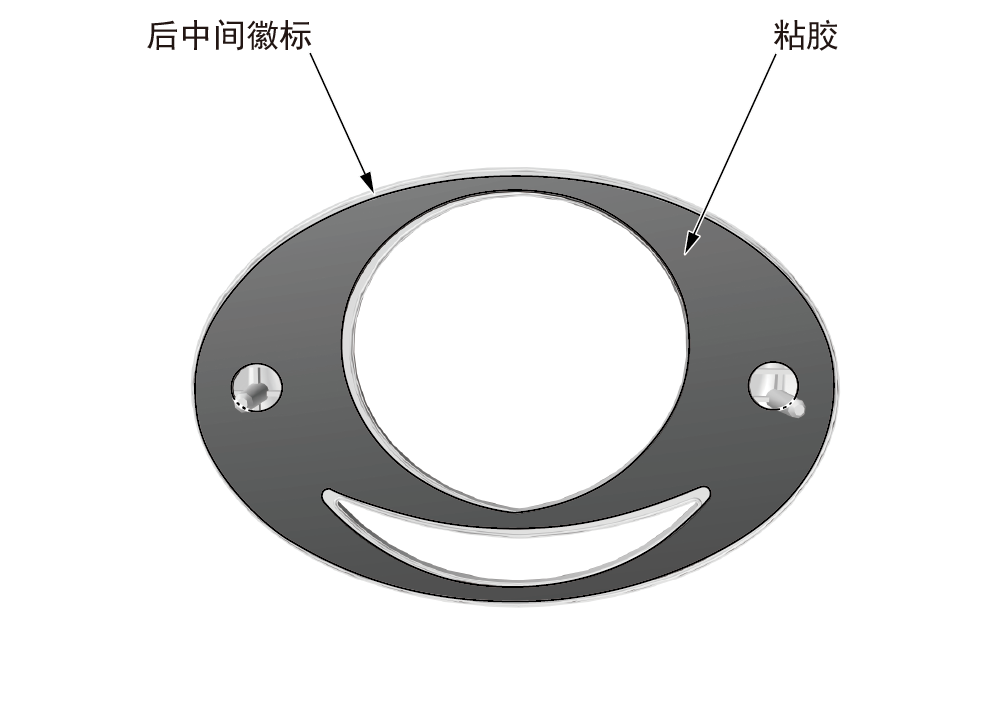

后中间徽标
拆卸
1. 后中间徽标- 拆卸
安装
1. 后中间徽标- 安装

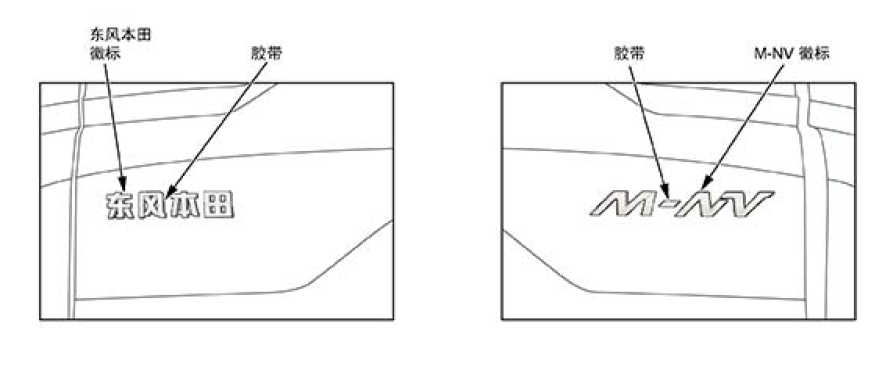

后徽标
拆卸
1. 后徽标- 拆卸
安装
1. 后徽标- 安装
