前保险杠下护板拆卸和安装

拆卸

1. 动力总成下护板 - 拆卸

2. 前保险杠下护板 - 拆卸

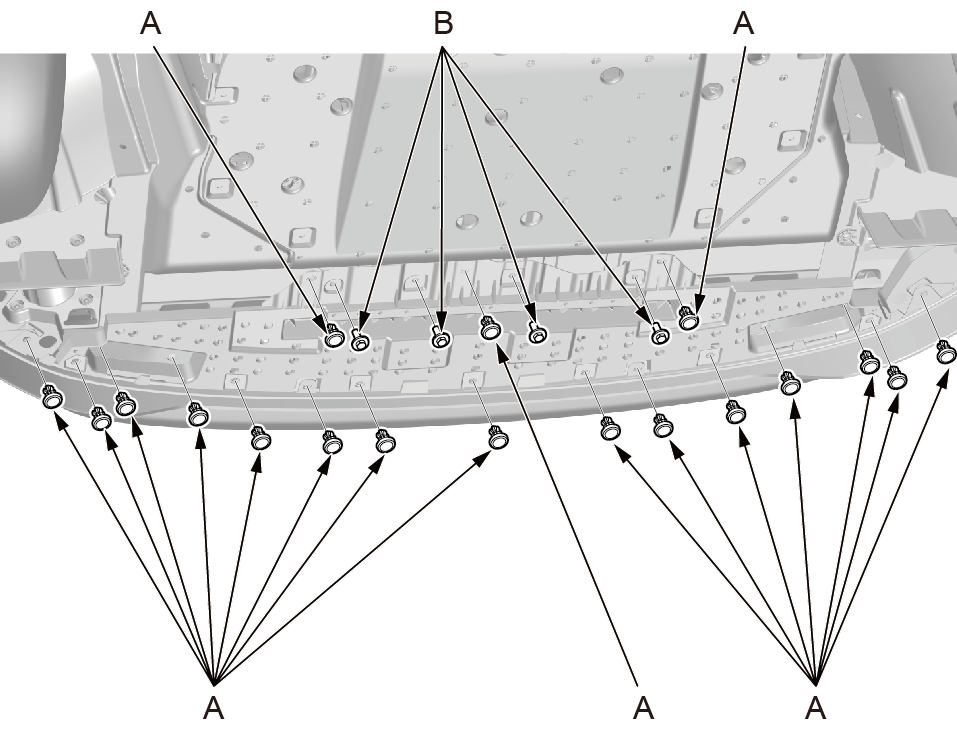

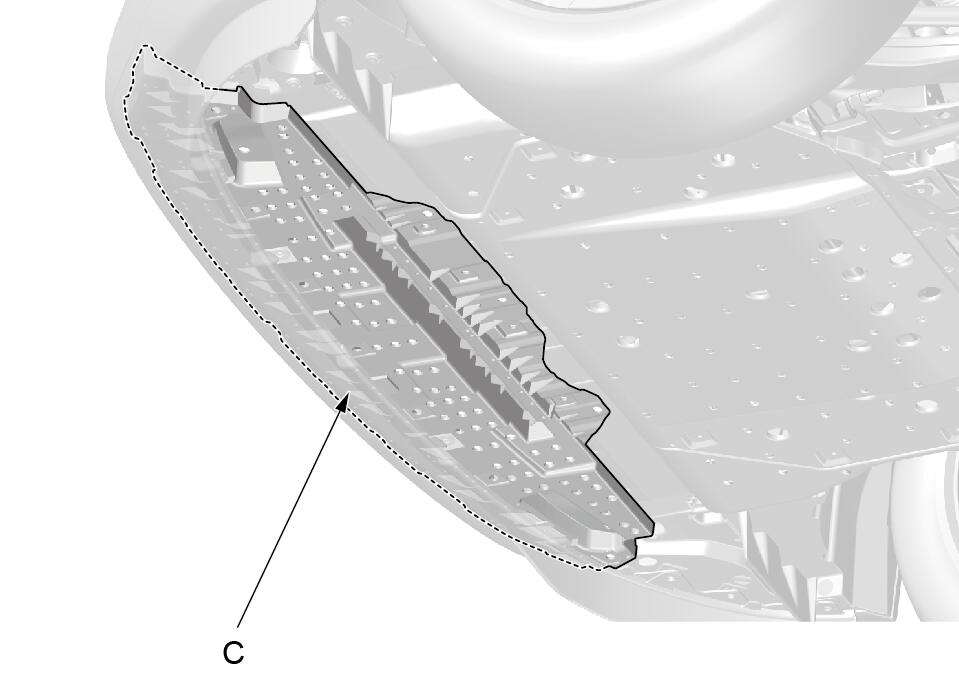

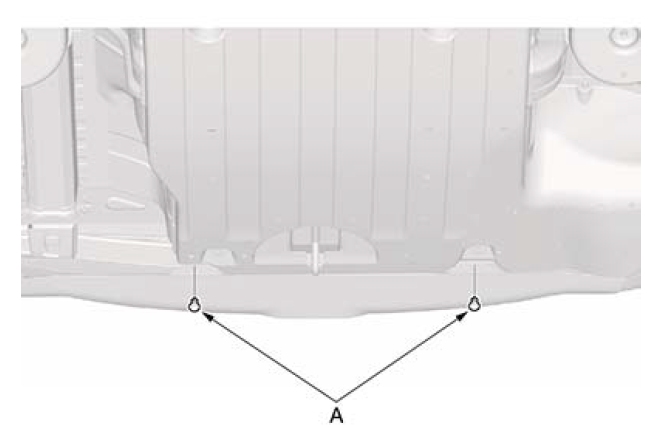

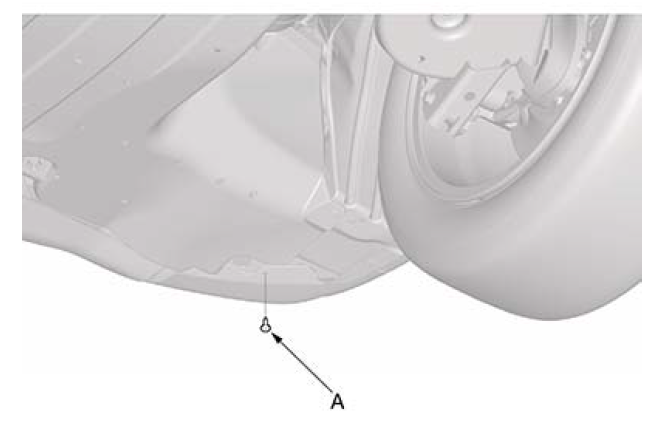

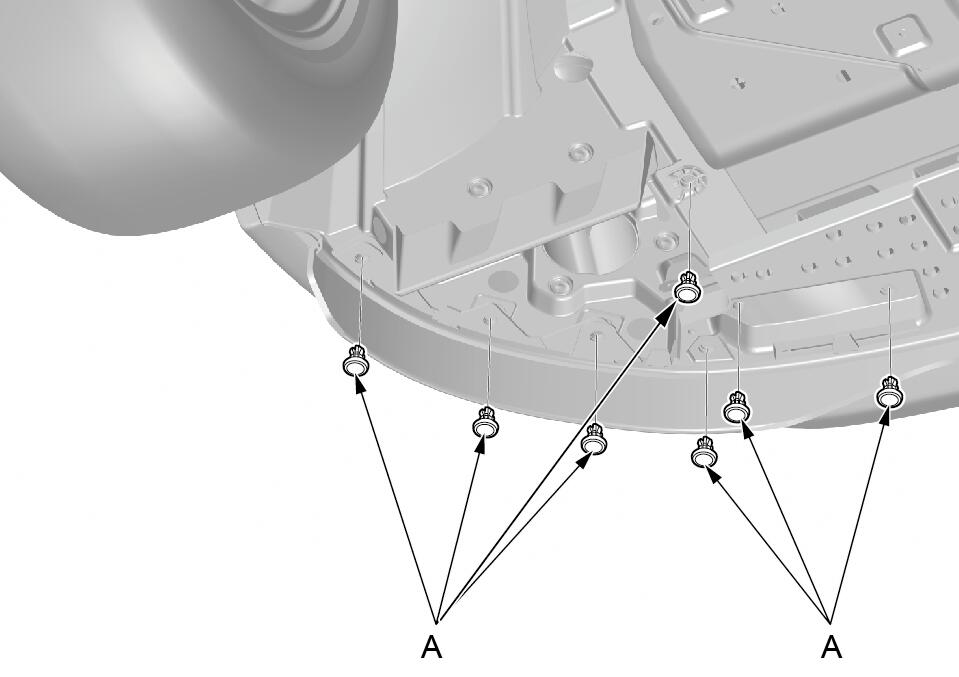

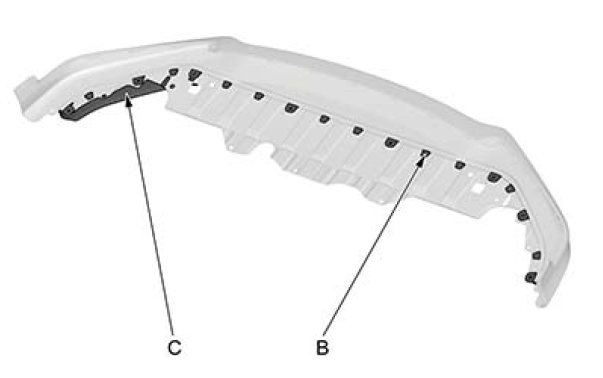

1. 使用内饰件拆卸工具拆卸前保险杠下护板固定卡扣（A）。

2. 使用10mm套筒拆卸前保险杠下护板固定螺栓（B）。

3. 取下前保险杠下护板（C）。

安装

1. 前保险杠下护板 - 安装

  1. 按照与拆卸相反的顺序安装部件。



前保险杠拆解和重新组装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 前保险杠 - 拆卸

4. 充电口罩盖- 拆卸

5. 前保险杠空气扰流板 - 拆卸

6. 前保险杠下部 - 拆卸

7. 前保险杠下格栅- 拆卸

8. 前雾灯- 拆卸

9. 前保险杠装饰罩- 拆卸

10.前视摄像头-拆卸

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



前保险杠拆卸和安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 散热器盖板 - 拆卸

4. 前轮拱板防护条- 拆卸

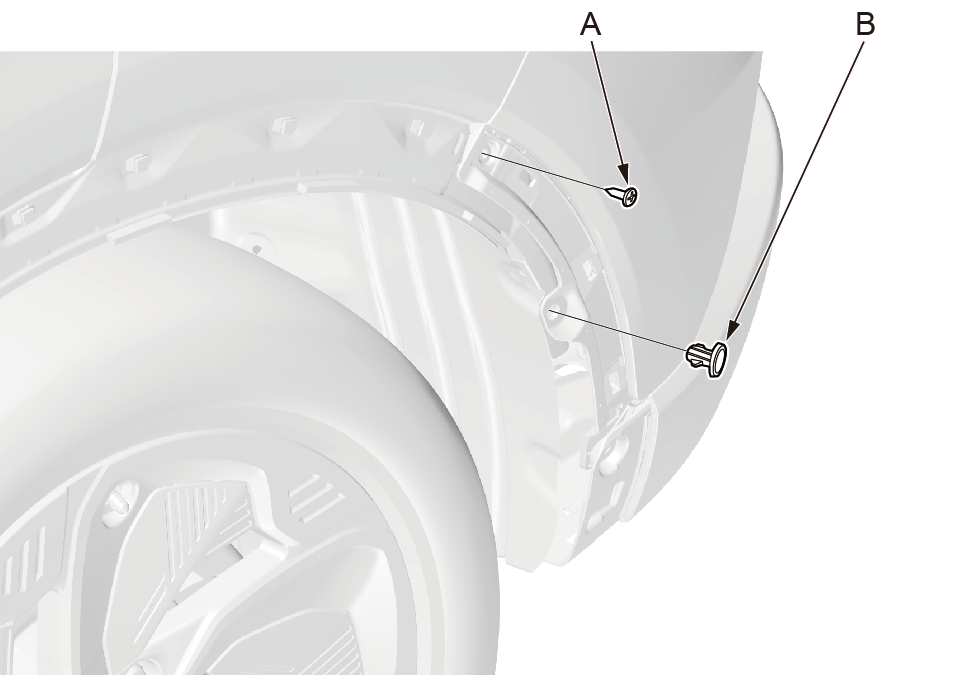

  1. 根据需要，拆卸前轮拱板防护条。（两侧）

5.动力总成下护板-拆卸

6. 前保险杠 - 拆卸

1. 使用内饰件拆卸工具拆卸前保险杠7个固定卡扣（A）。

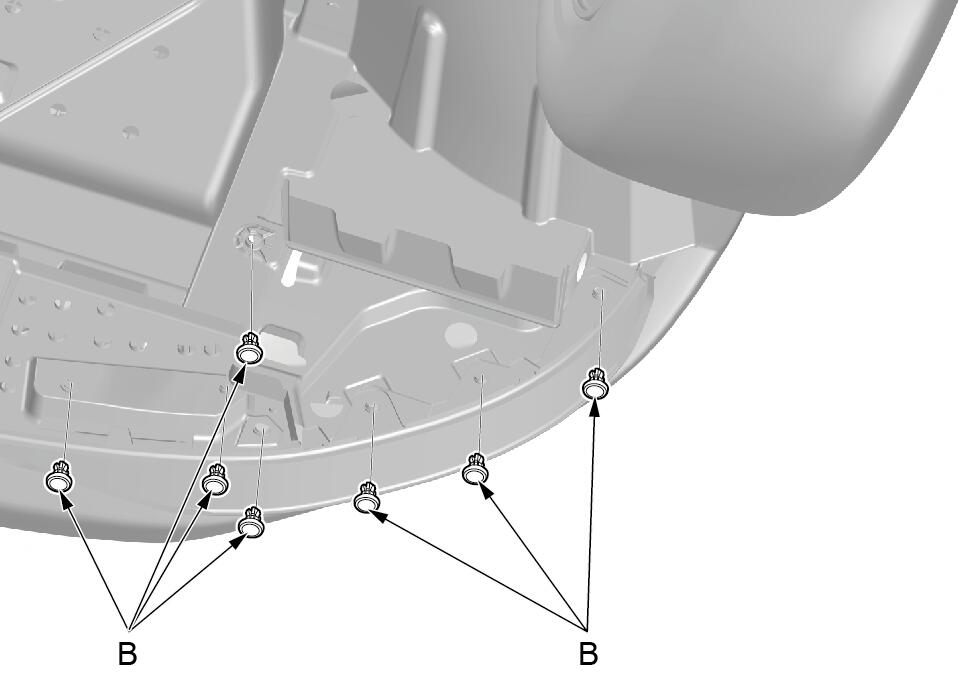

2. 使用内饰件拆卸工具拆卸前保险杠7个固定卡扣（B）。

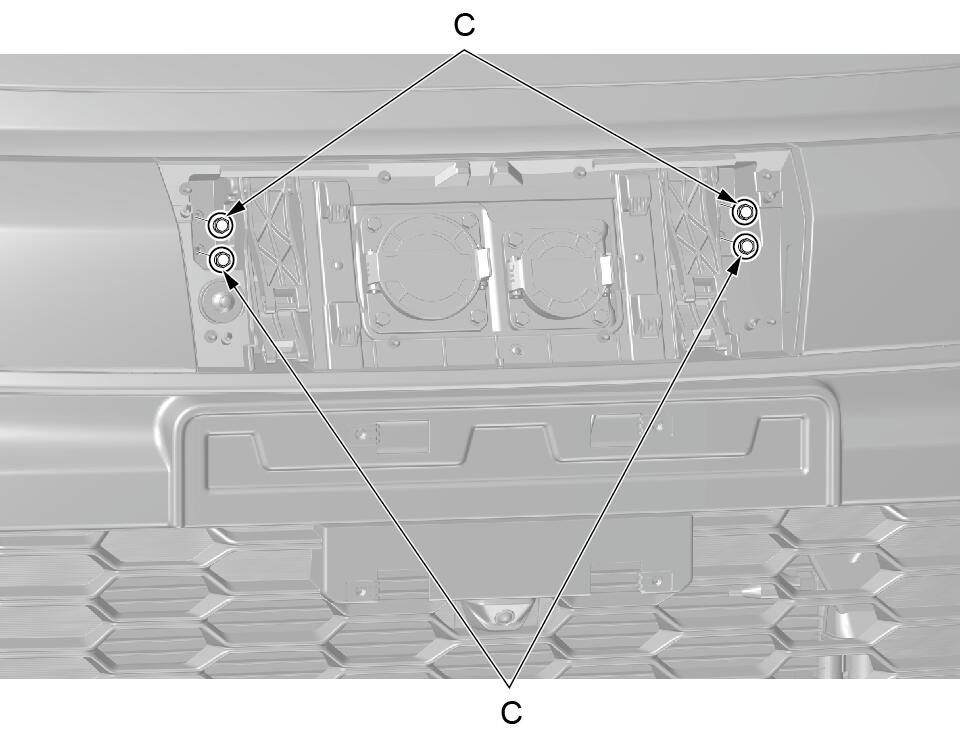

3. 打开充电口罩盖，使用10mm套筒加长接力杆拆卸固定螺栓（C）。


4. 使用十字起拆卸前保险杠右侧固定螺钉（D）。

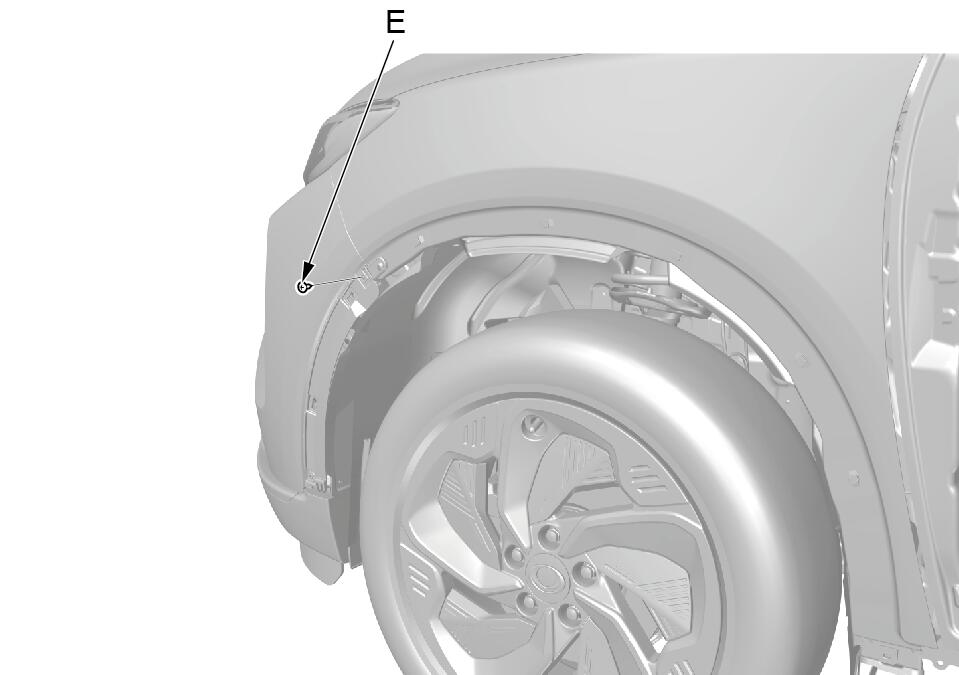

5. 使用十字起拆卸前保险杠左侧固定螺钉（E）。

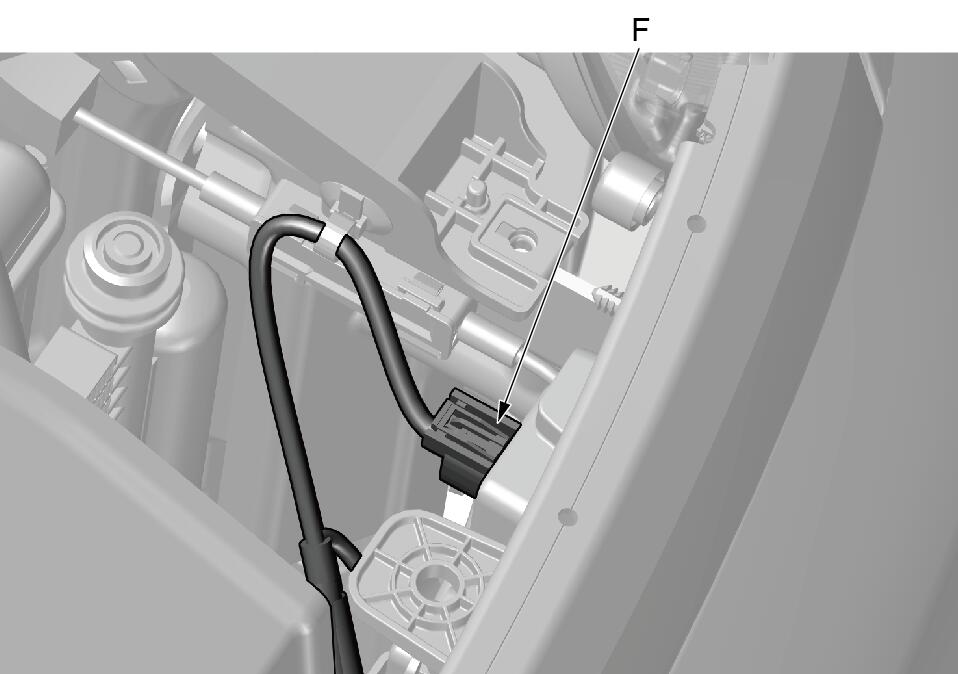

6. 脱开插接器（F）。

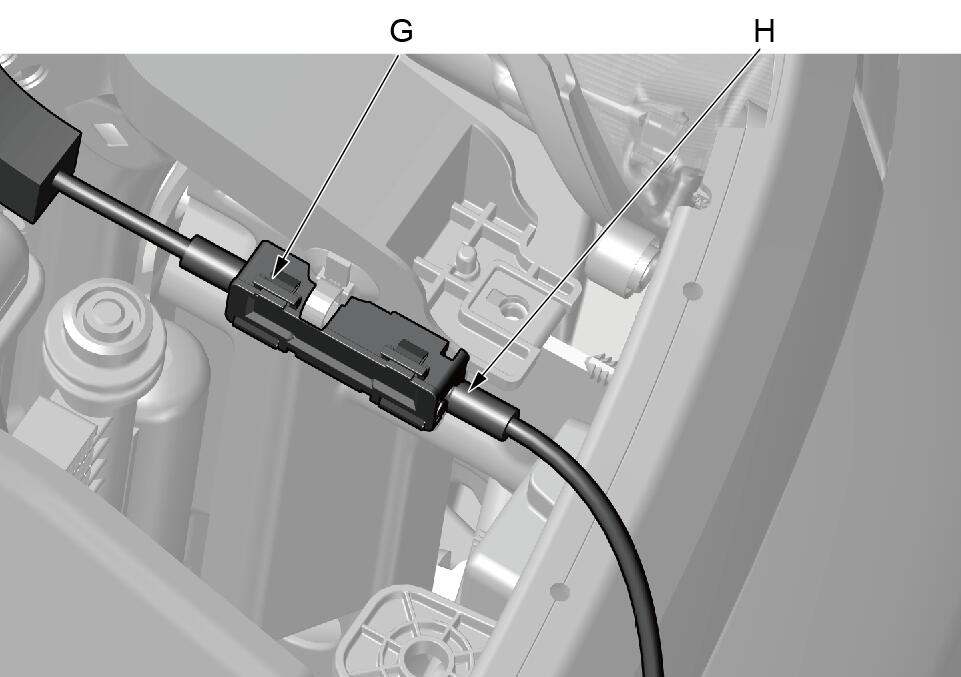

7. 打开充电口罩盖拉索连接器（G），脱开充电口罩盖拉索（H）。
注意事项

充电口罩盖拉索连接器（G）属于易损件，拆卸后请检查是否有损坏，如有损坏请及时更换。

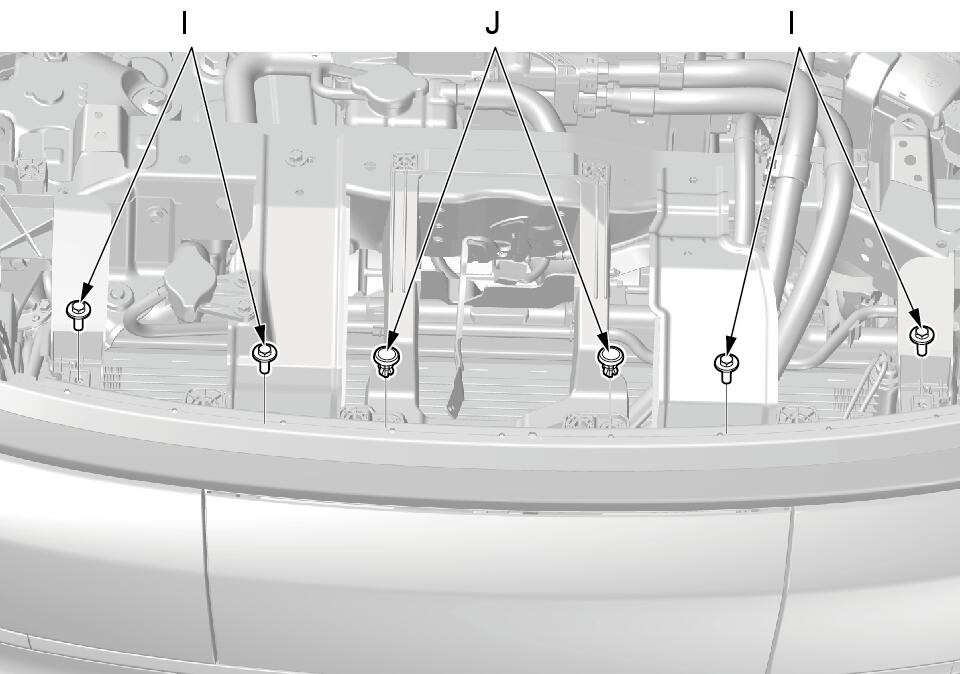

8. 使用10mm套筒拆卸4个固定螺栓（I），使用内饰件拆卸工具拆卸固定卡扣（J）。

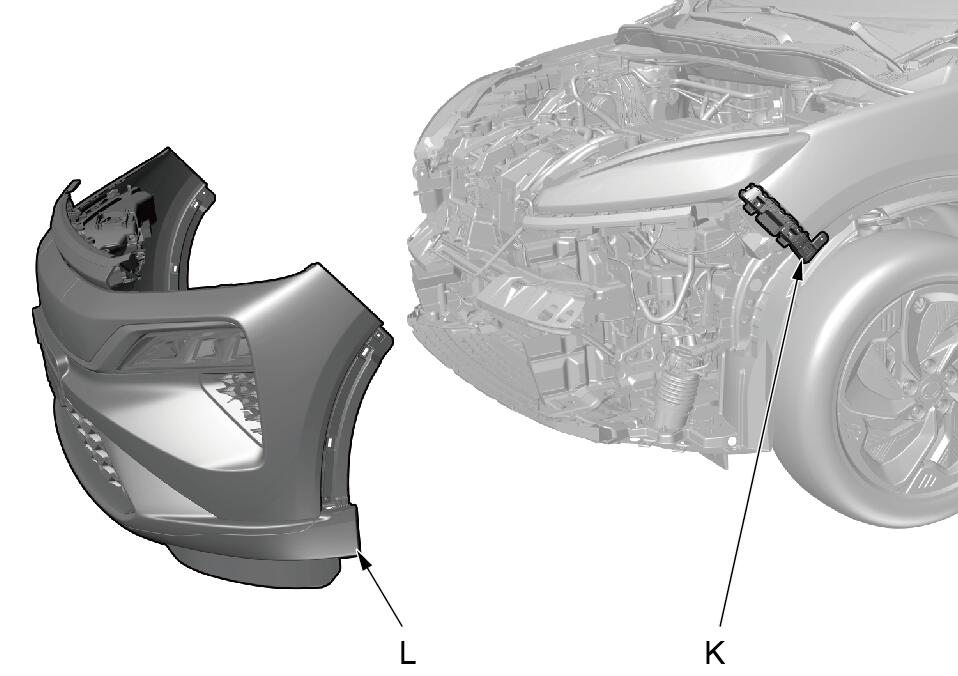

9. 在车拱板区域拉出前保险杠（L），将前保险杠从安装支架（K）的钩上脱开。
10. 在助手的帮助下，向外拉出前保险杠（M），从上支架钩上脱开。（两侧）

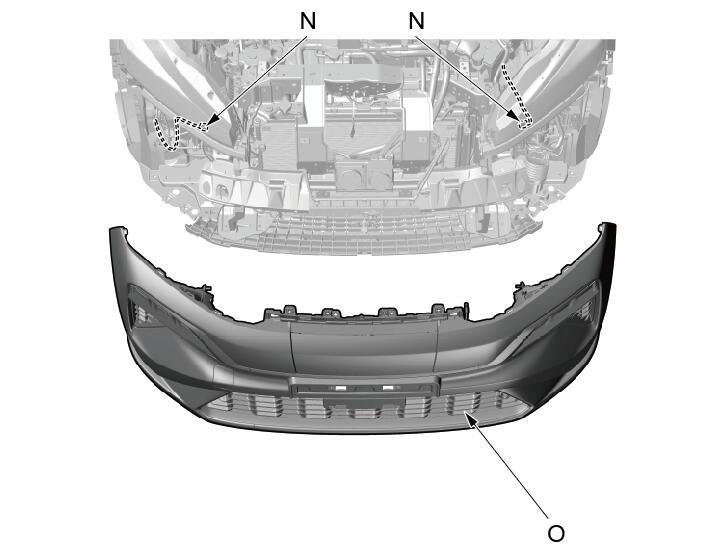

11. 在助手的帮助下，脱开前雾灯插接器（N）。
12. 取下前保险杠总成（O）。

安装

1 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



前保险杠空气扰流板拆卸和安装

拆卸

1. 安全注意事项

2. 车辆- 举升

3. 前保险杠空气扰流板 - 拆卸

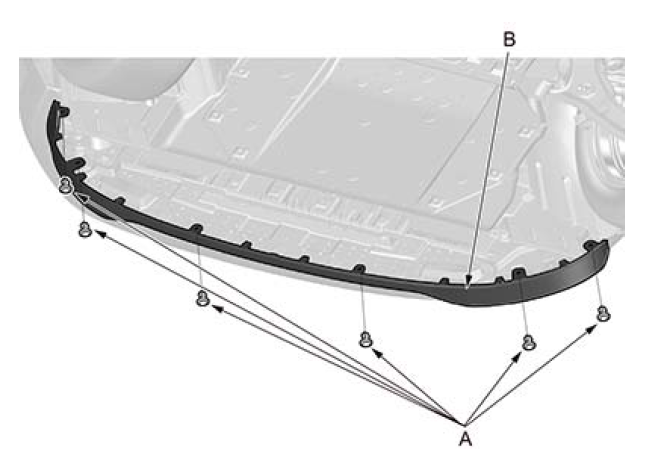

1 . 使用内饰件拆卸工具拆卸扰流板与前保险杠下护板6个固定卡扣（A）。
2. 使用内饰拆卸工具起按压前保险杠扰流板固定卡（B），脱开并取下前保险杠扰流板（C）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



前保险杠下格栅拆卸和安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 前保险杠总成 - 拆卸

4. 前保险杠下格栅- 拆卸

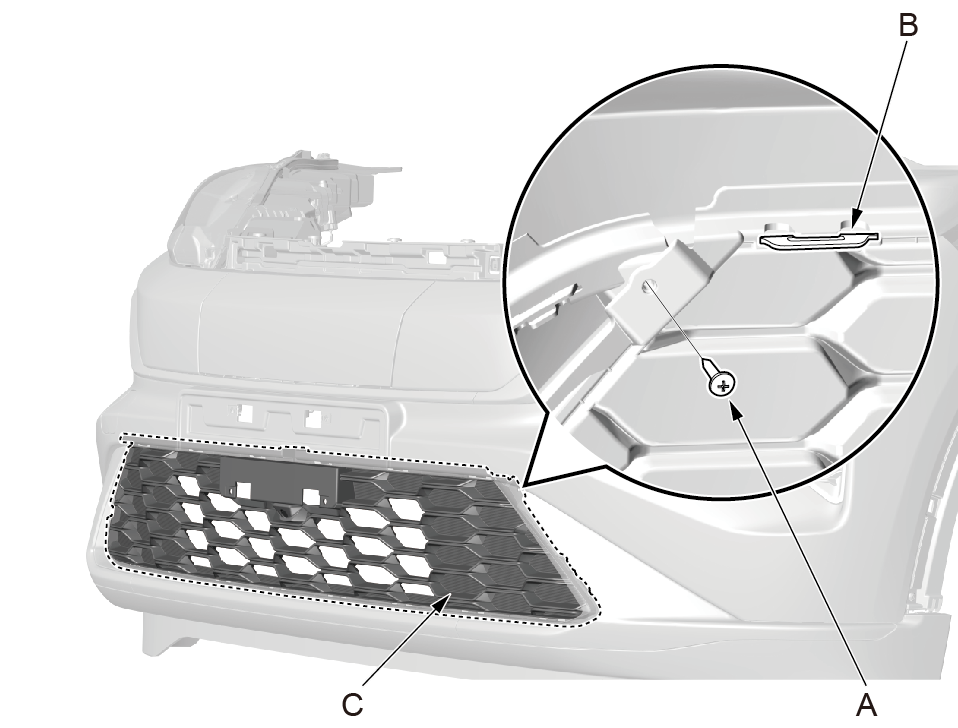

1.使用十字起拆卸前保险杠下格栅固定螺钉（左右各一颗）（A）。

2.使用内饰件拆卸工具按压前保险杠下格栅固定卡（B）。

3.取下前保险杠下格栅（C）。

安装

1. 前保险杠下格栅- 安装

  1. 按照与拆卸相反的顺序安装部件。



前保险杠下部拆卸和安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 前保险杠总成 - 拆卸

4. 前保险杠下部 - 拆卸

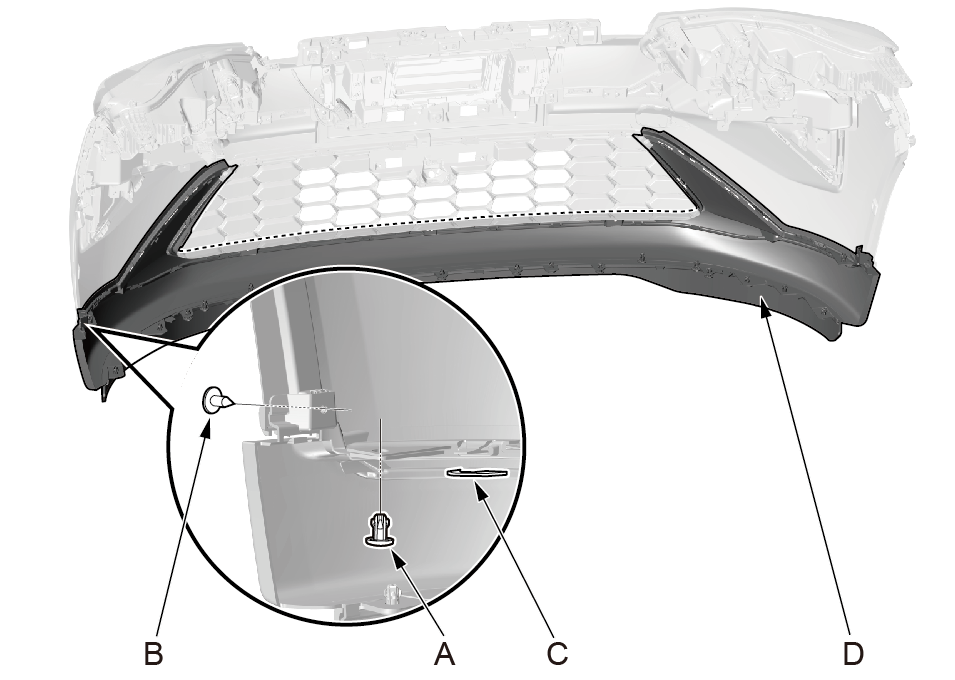

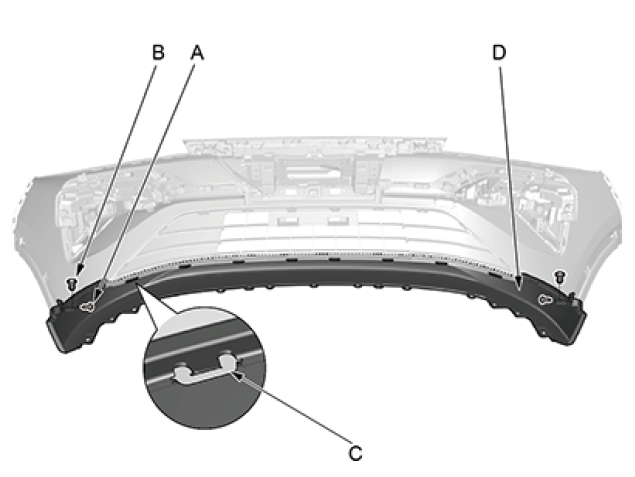

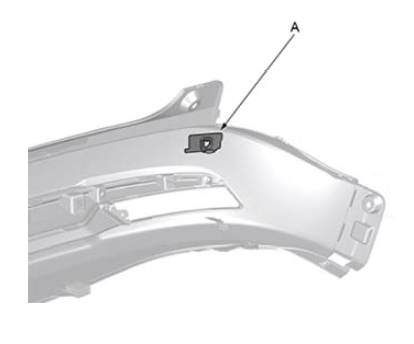

1.使用内饰件拆卸工具拆卸前保险杠下部固定卡（A）（左右各一个）。

2.使用十字起拆卸前保险杠下部固定螺钉（B）（左右各一个）。

3.使用内饰拆卸工具撬出前保险杠下部固定卡（C），取下前保险杠下部（D）。

注意事项

在撬出固定卡时，避免损坏固定卡（C）。



安装

1. 前保险杠下部 - 安装

  1. 按照与拆卸相反的顺序安装部件。



前保险杠下安全板拆卸和安装

拆卸

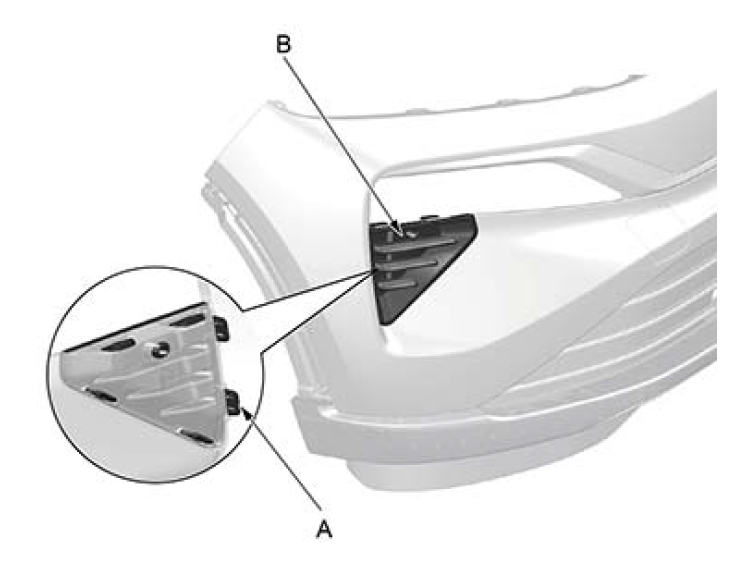

1. 前保险杠侧空气面板 - 拆卸

2. 前保险杠下安全板 - 拆卸

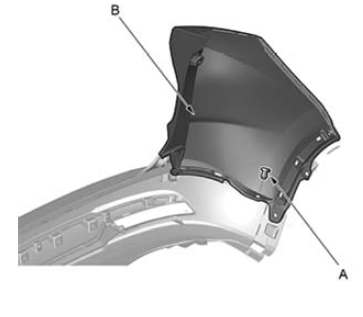

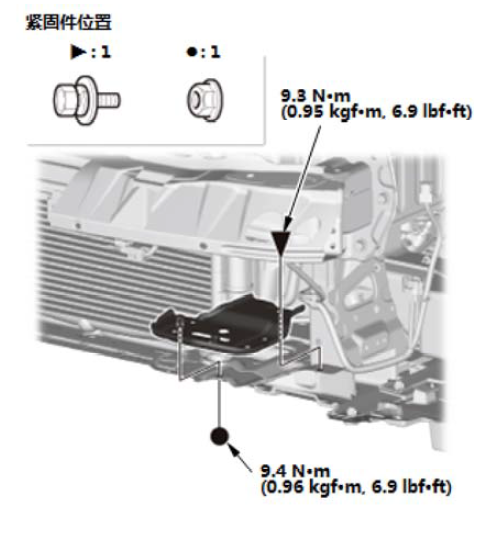

1. 使用10mm套筒拆卸前保险杠下安全板固定螺栓及螺母，取下前保险杠下安全板。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



前保险杠装饰盖拆卸和安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 前雾灯/转向信号灯- 拆卸

4. 前保险杠装饰盖- 拆卸

1. 使用一字起撬开前保险杠装饰盖固定卡（A）， 取下前保险杠装饰盖（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后保险杠拆卸和安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 后轮拱板防护条- 拆卸

  1. 根据需要，拆下后轮拱板防护条。（两侧）

4. 后保险杠 - 拆卸

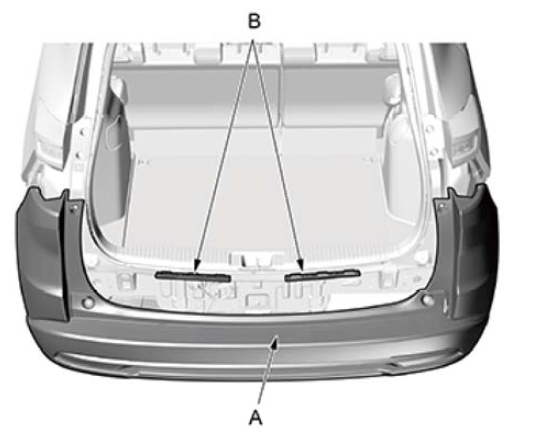

1. 使用内饰件拆卸工具拆卸后保险杠固定卡扣（A）。

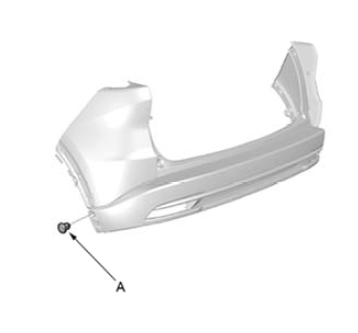

2. 使用十字起拆卸后保险杠固定螺钉（A）。
（两侧）

3. 使用十字起拆卸后保险杠固定螺钉（A）。（两侧）

4. 使用内饰件拆卸工具拆卸后保险杠固定（B）。（两侧）

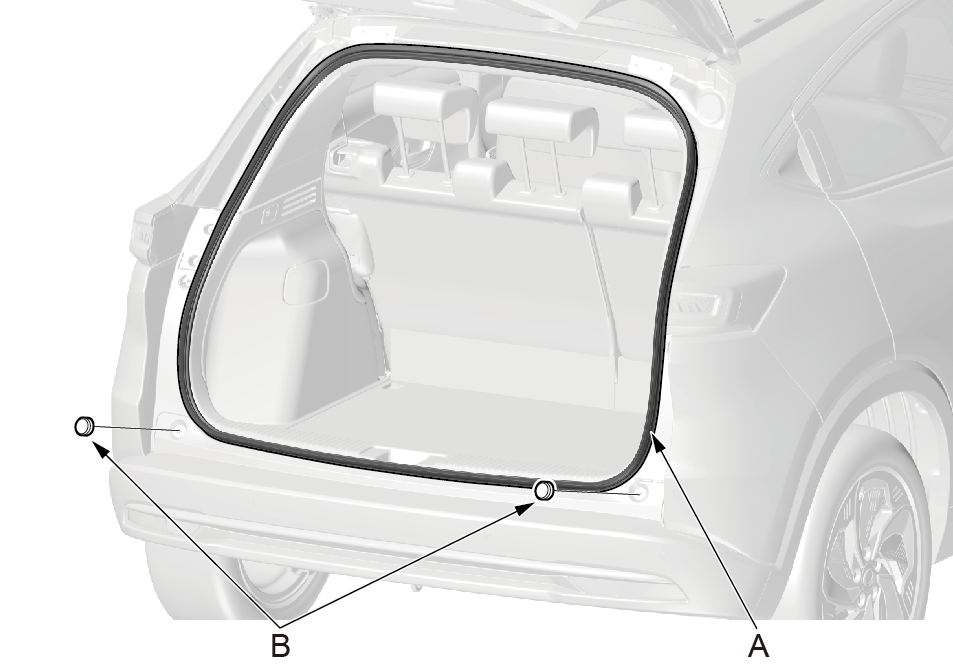

5. 拉起背门密封圈（A）。

6. 使用内饰件拆卸工具取下后保险杠堵盖（B）。
（两侧）。

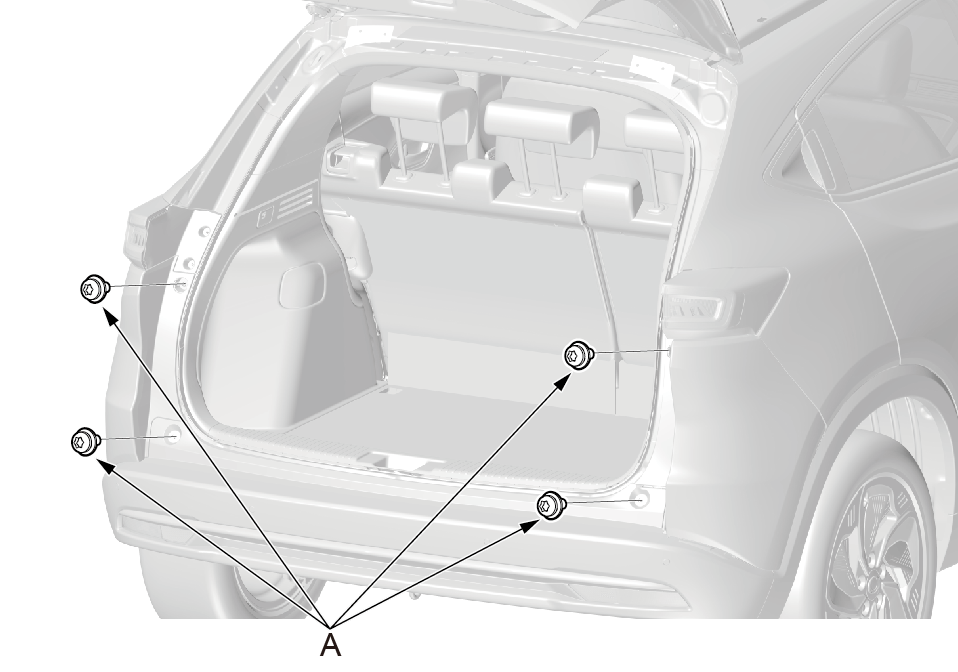

7. 使用5mm内六角扳手拆卸4颗后保险杠固定螺栓
（A）。

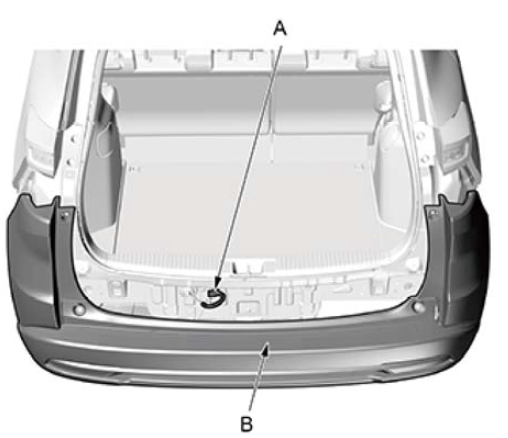

8. 在车轮拱板区域向外拉后保险杠（A），将后保险杠从安装支架（B）上脱开。（两侧）
9. 在助手的帮助下，向外拉出后保险杠（A），将后保险杠从上托架（B）上脱开。

10. 在助手的帮助下，按压后保险杠线束插接器锁止卡，脱开插接器（A）。

11. 取下后保险杠（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后保险杠拆解和重新安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 后保险杠 - 拆卸

4. （右侧）回光反射器 - 拆卸

5. （左侧）后雾灯及回光反射器总成 - 拆卸

6. 后雷达传感器 - 拆卸

7. 后角保险杠 - 拆卸

1. 使用内饰件拆卸工具拆卸后角保险杠固定卡扣（A）。（两侧）
2. 使用内饰件拆卸工具拆卸后角保险杠固定卡扣（A）。（两侧）
3. 使用内饰件拆卸工具按压后角保险杠固定卡，取下后角保险杠（B）。

8. 后雷达传感器支架 - 拆卸

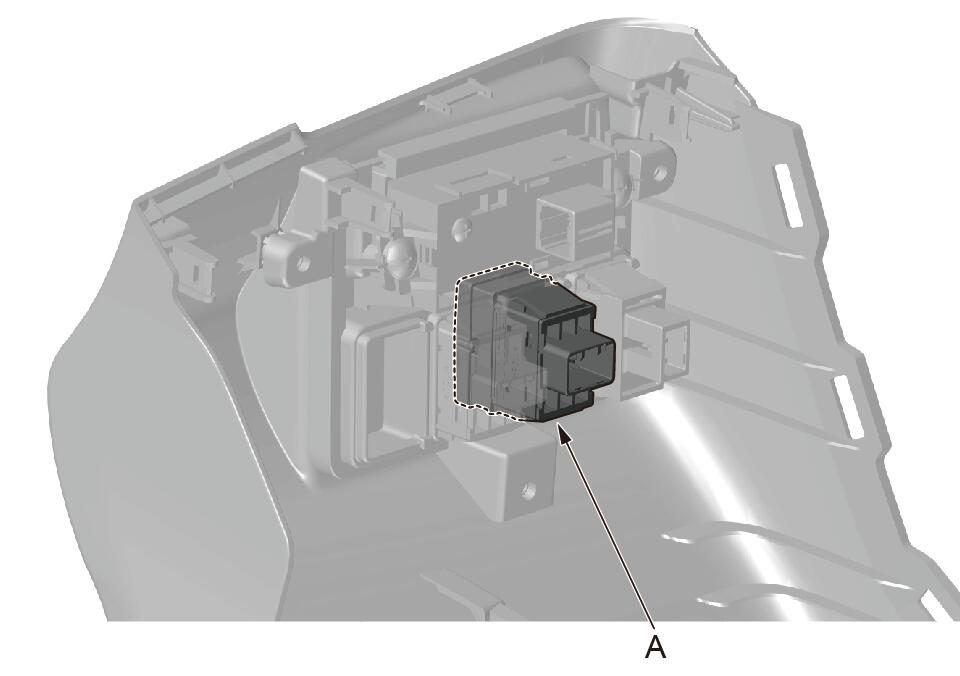

1. 使用内饰件拆卸工具后雷达传感器支架（双面胶固定），取下后雷达传感器支架（A）。
注意事项

后雷达传感器支架采用双面胶固定，拆卸支架后，需重新粘贴新的双面胶。

9. 后保险杠下亮条- 拆卸

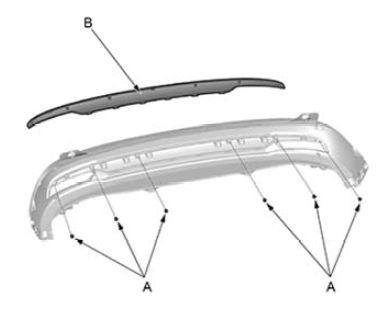

1. 使用十字起拆卸后保险杠亮条固定螺钉（A）。
2. 使用内饰件拆卸工具按压后保险杠亮条固定卡，取下亮条（B）。

安装

1 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后保险杠支架拆卸和安装

拆卸

1. 后保险杠 - 拆卸

2. 后保险杠支架 - 拆卸

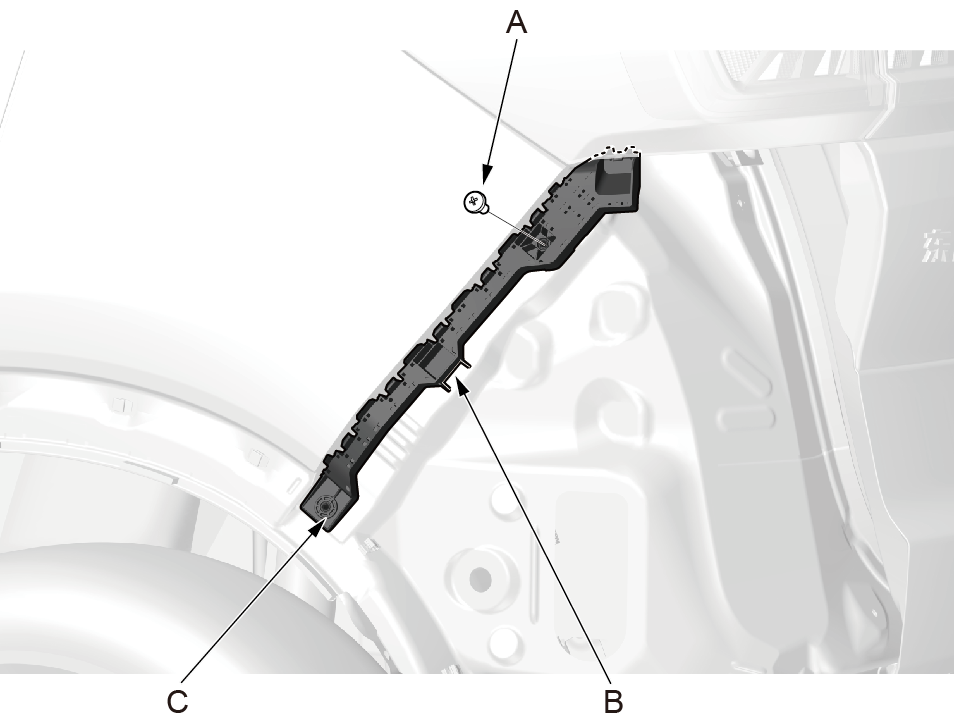

1. 使用十字起拆卸侧支架固定螺钉（A）。
2. 使用内饰拆卸工具撬开支架卡扣（B），取下保险杠支架（C）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。

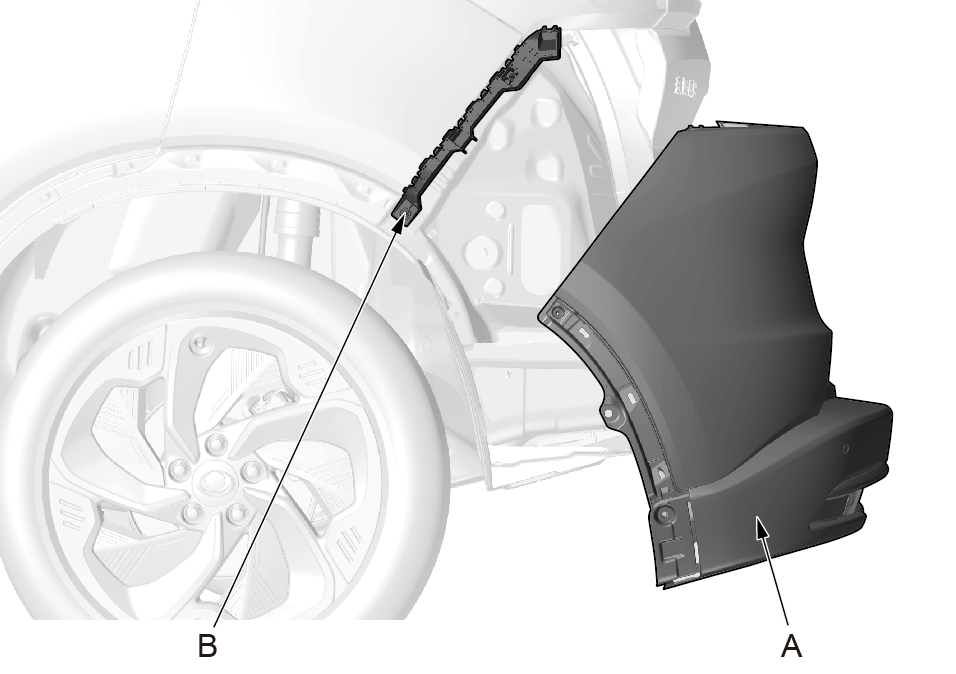

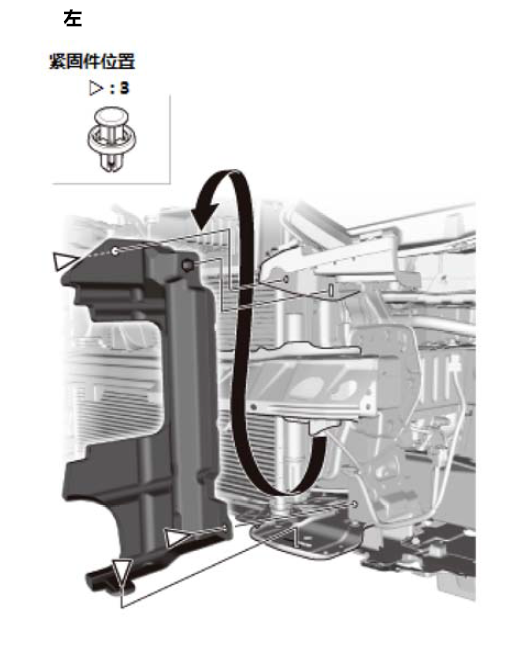

前保险杠侧空气面板拆卸和安装

拆卸

1. 前保险杠 - 拆卸

2. 前保险杠侧空气面板 - 拆卸

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。









充电口罩检查

检查

1. 充电口罩- 检查

1. 检查充电口罩是否破裂、损坏。如果发现任何损
坏，更换充电口罩。

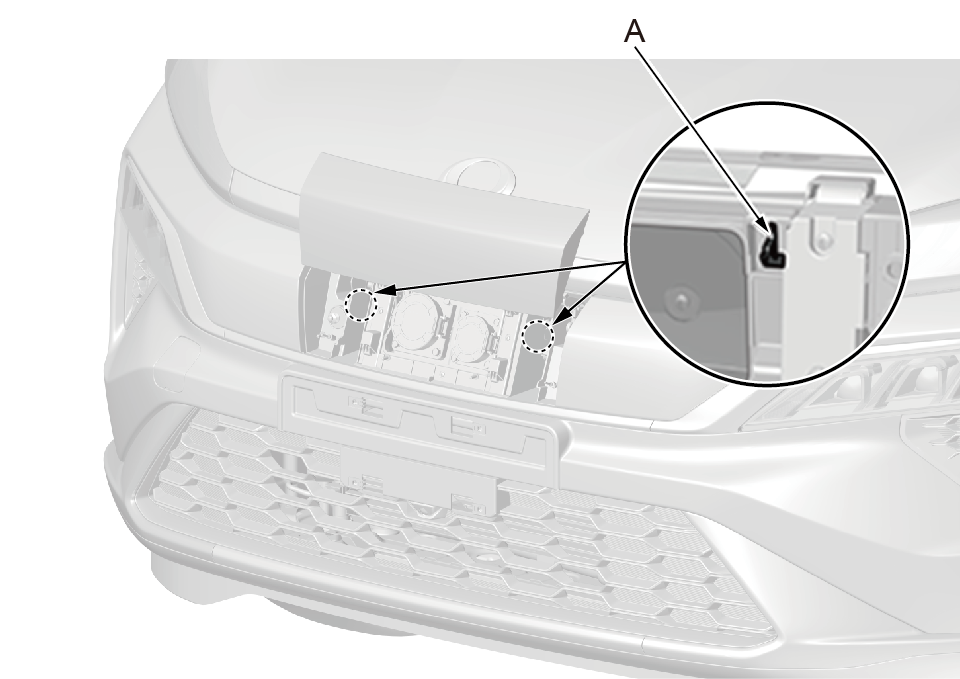

2. 在检查完后，需给充电口轴承（A）涂抹润滑脂。
润滑脂型号为硅基润滑脂
3. 保养周期：6个月或10000km。



驻车传感器和声效关闭开关拆卸与安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 驾驶员侧仪表板下盖板 - 拆卸

4. 驻车传感器和声效关闭开关- 拆卸



 1. 使用一字起按压驻车传感器和声效关闭开关上下两侧固定卡，向外推出驻车传感器和声效关闭开关
（A）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。
