充电口罩盖支柱拆卸与安装

拆卸

1. 散热器盖板 - 拆卸

2. 前位置灯 - 拆卸

3. 充电口罩盖支柱- 拆卸

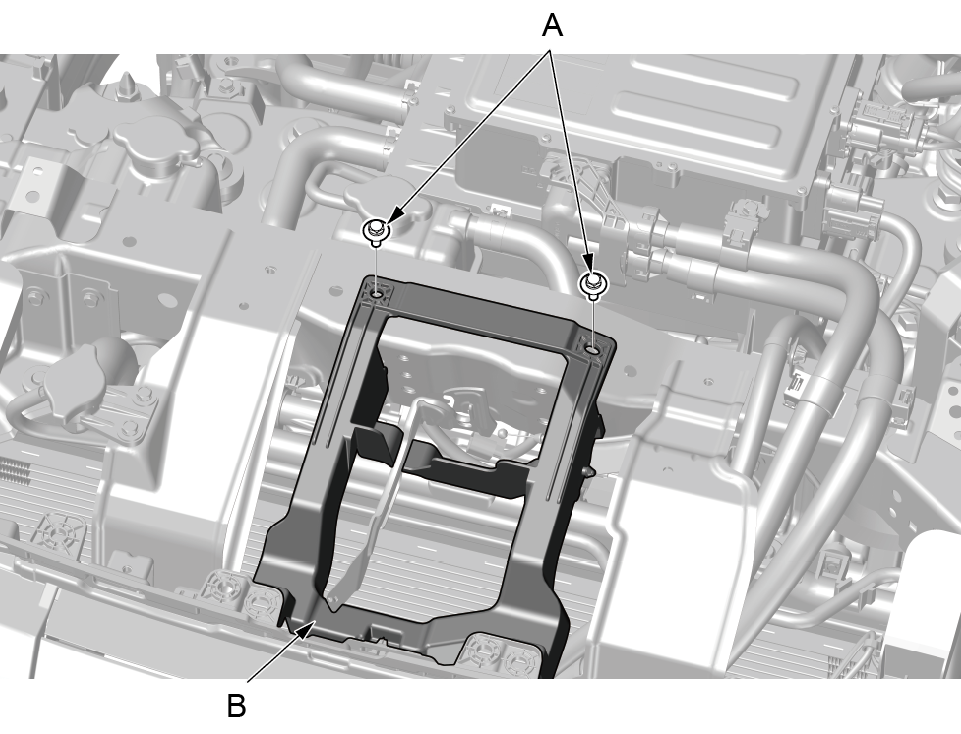

1. 使用 10mm 套筒拆卸中间撑条两个固定螺栓
（A），取下充电口罩盖中间撑条（B）。

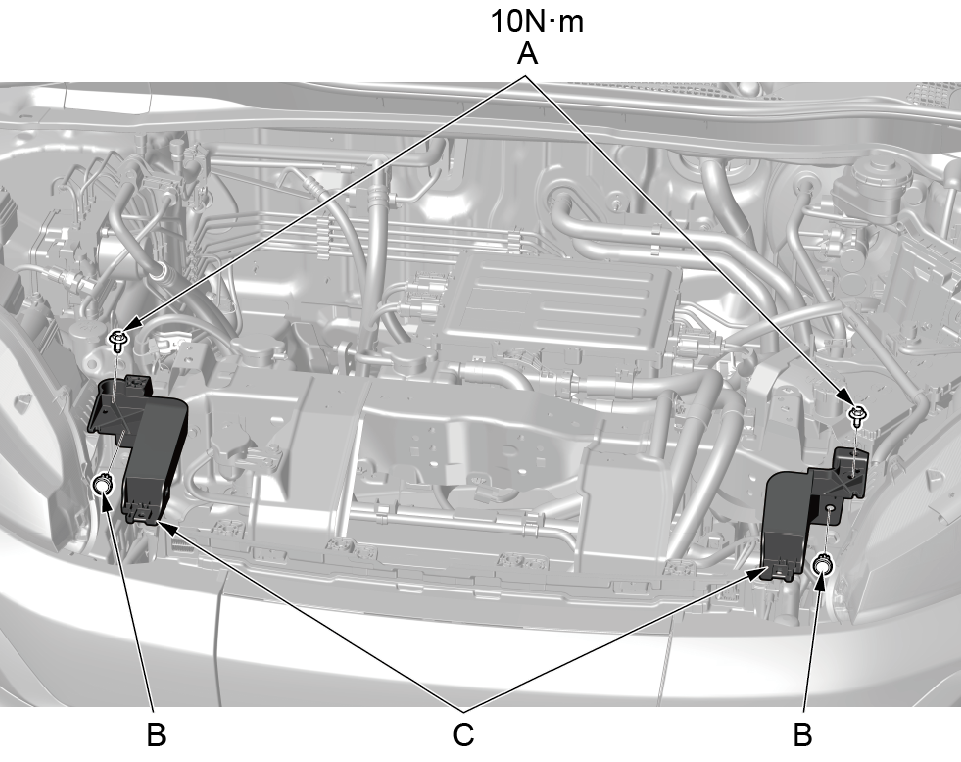

2. 使用10mm套筒拆卸左右两侧充电口罩盖侧撑条固
定螺栓（A）。
3.拆卸充电口罩侧撑条两侧固定卡扣（B）。
4.取下充电口罩盖侧撑条（C）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。

充电口照明灯拆卸与安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1. 安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。

4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 前保险杠 - 拆卸

4. 充电口照明灯- 拆卸

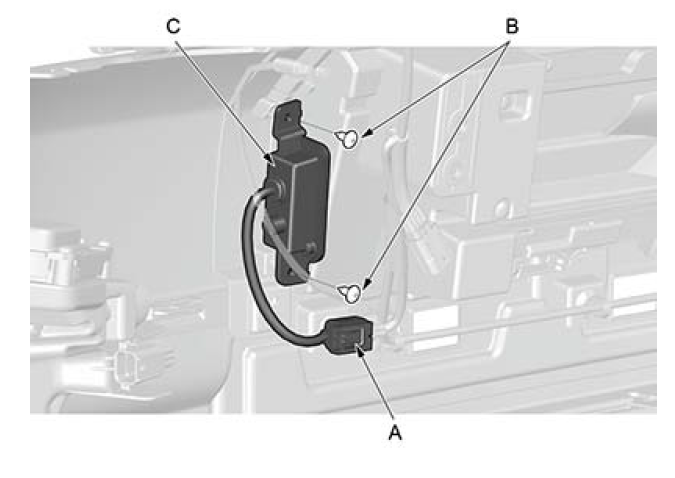

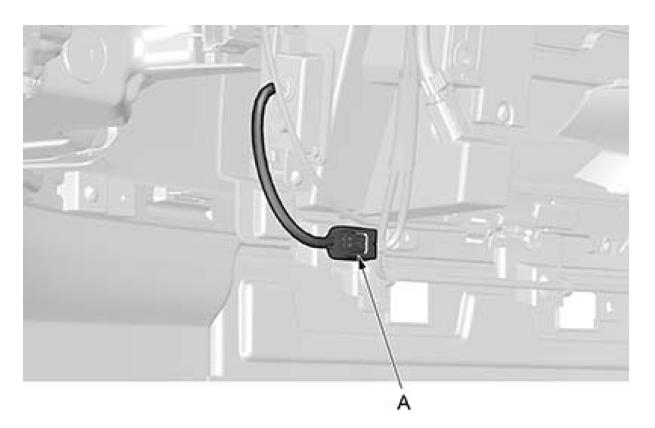

1. 按压充电口照明灯插接器锁止卡，脱开插接器（A）。
2. 使用十字起拆卸充电口照明灯固定螺钉（B），取
下充电口照明灯（C）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装部件。



充电口罩盖拆卸与安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 前保险杠总成 - 拆卸

4. 充电口罩盖- 拆卸

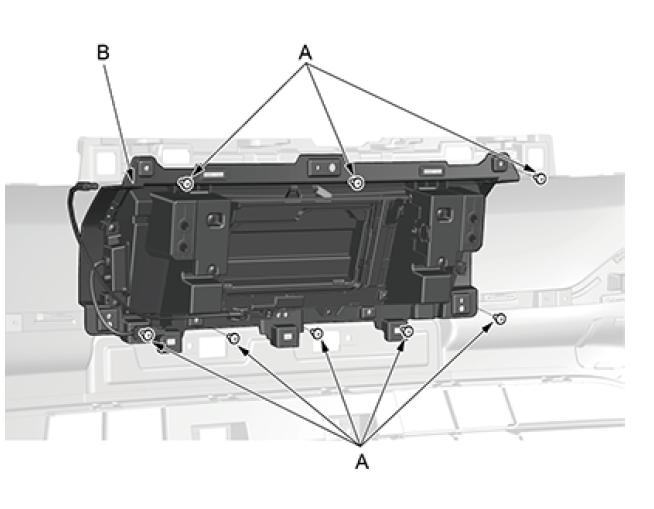

1. 使用十字起拆卸充电口罩盖固定螺钉（A）。

2.使用内饰拆卸工具拆卸充电口罩盖固定卡扣，取下前格栅（B）。

安装

1. 充电口罩盖- 安装

  1. 按照与拆卸相反的顺序安装零件。



充电口罩盖线束拆卸与安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1. 安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

2. 从12 V 蓄电池（C）上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。

4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 前保险杠 - 拆卸

4. 充电口罩盖线束 - 拆卸

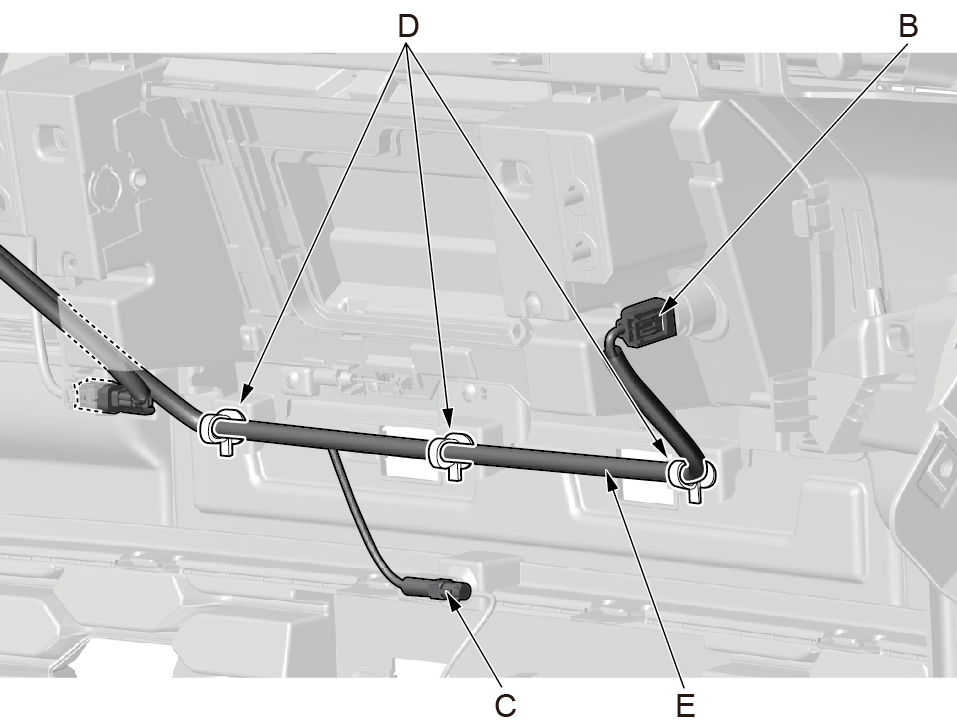

1. 按压充电口照明灯插接器锁止卡，脱开插接器（A）。

2. 按压充电口罩盖感应开关插接器锁止卡，脱开插接器（B）。

3.脱开插接器（C）。

4. 使用内饰件拆卸工具脱开充电口罩盖线束固定卡扣（D）， 取下充电口罩盖线束（E）。



安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装部件。



充电口罩盖感应开关拆卸与安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1. 安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。

4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 前保险杠 - 拆卸

4.充电口罩盖线束-拆卸

5. 充电口罩盖感应开关- 拆卸

2. 同时按压充电口罩盖手动解锁装置（B），打开充
电 口罩盖（C）。

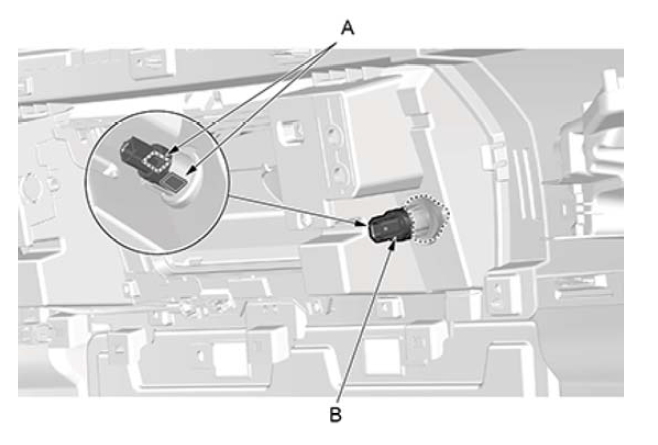

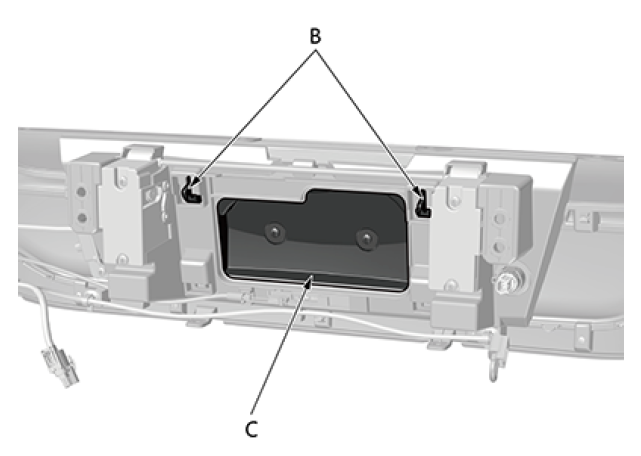

3. 使用内饰拆卸工具分别按压感应开关上下两端固定卡（A）， 向外推出充电口罩盖感应开关（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装部件。



充电口罩盖拉索拆卸与安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1. 安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。

4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 充电口罩盖- 拆卸

4. 充电口罩盖拉索 - 拆卸

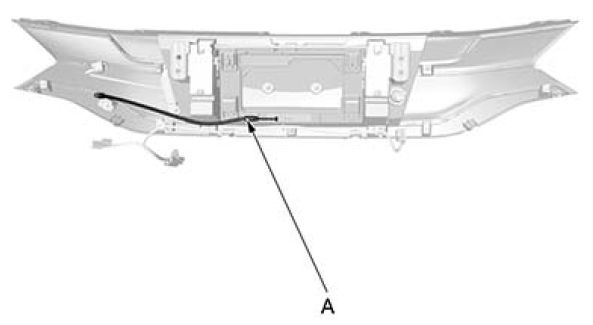

1. 从前格栅固定卡槽上脱开充电口罩盖拉索（A）。

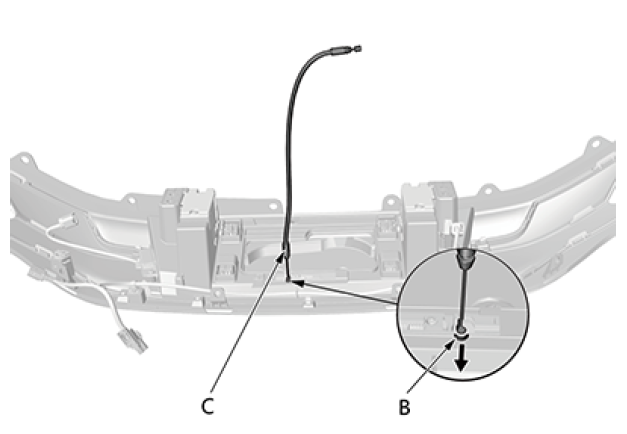

2. 旋转充电口罩盖拉索成 90°，使拉索端子对准安装
卡槽（B），取下充电口罩盖拉索（C）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装部件。
