前视摄像头拆卸和安装

拆卸

1. 安全注意事项

2.12V蓄电池端子 - 断开

3.前保险杠 - 拆卸

4.前保险杠前摄像头 - 拆卸

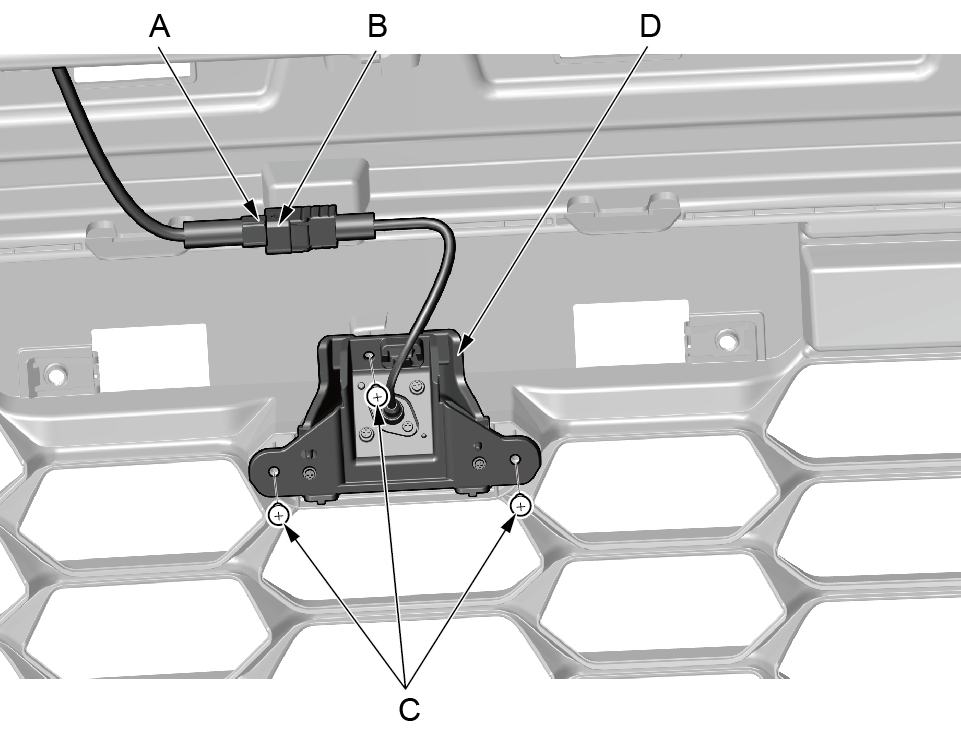

1.脱开线束接头（A）。

2.脱开线束插接器固定卡（B）。

3.用十字起拆卸3个螺钉（C），取下前视摄像头（D）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

后视摄像头拆卸和安装

拆卸

1.12V蓄电池端子 - 断开

2. 尾门装饰件 - 拆卸

3. 后视摄像头- 拆卸

低配

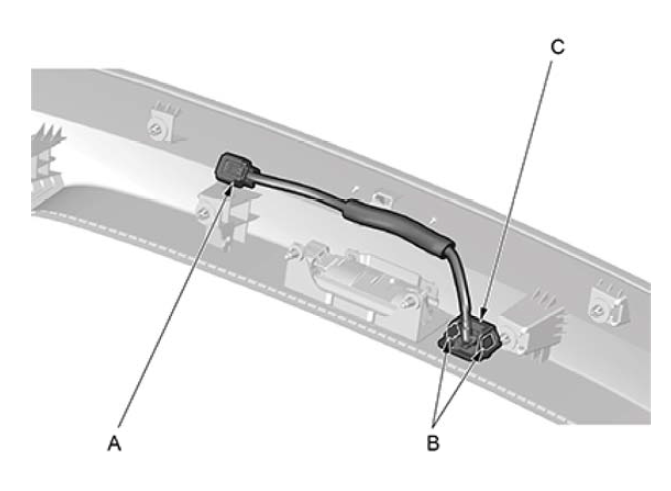

1. 使用内饰件拆卸工具脱开插接器固定卡（A）。
2. 撬开后视摄像头固定卡（B），取出后视摄像头
（C）。

高配

1. 使用内饰件拆卸工具脱开插接器固定卡（A）。
2. 撬开后视摄像头固定卡（B），取出后视摄像头
（C）。

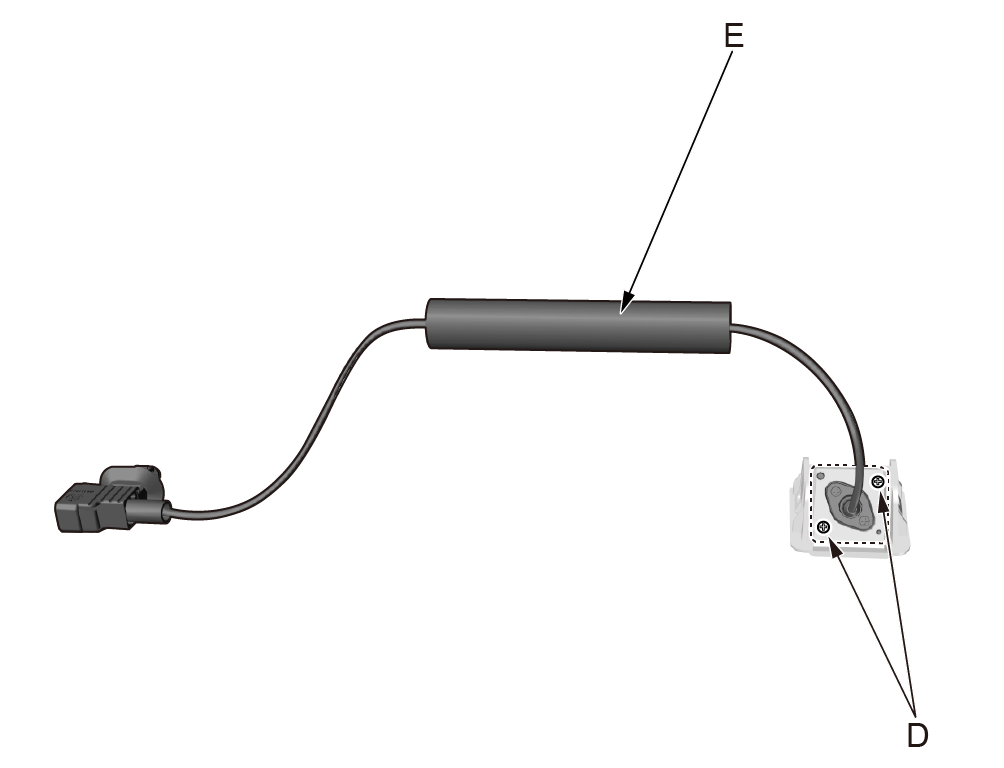

3. 使用十字起拆卸后视摄像头固定螺钉（D），取出后视摄像头（E）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。
