尾门扰流板装饰件拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 尾门上装饰板-拆卸

3. 尾门扰流板装饰件 - 拆卸

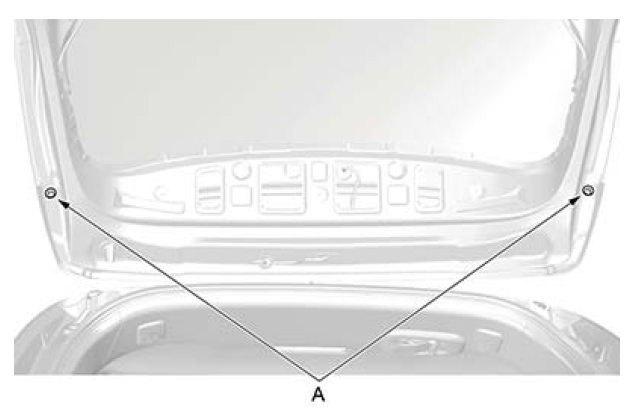

1. 使用8mm套筒拆卸尾门扰流板装饰件固定螺栓（A）。

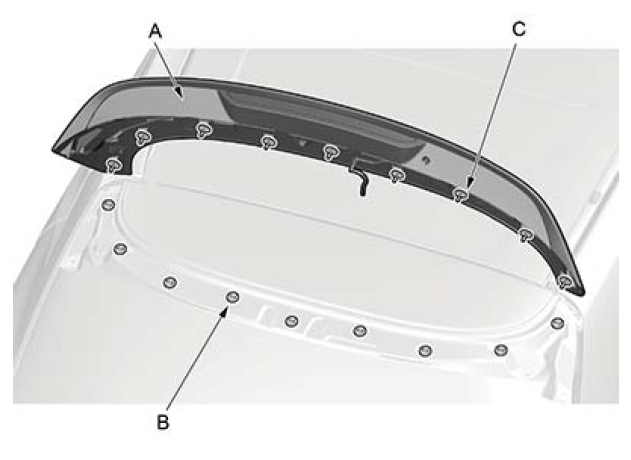

2. 小心的抬起尾门扰流板装饰件 (A)，以从护圈 (B)上松开销(C)。 注意事项 护圈将留在尾门上。

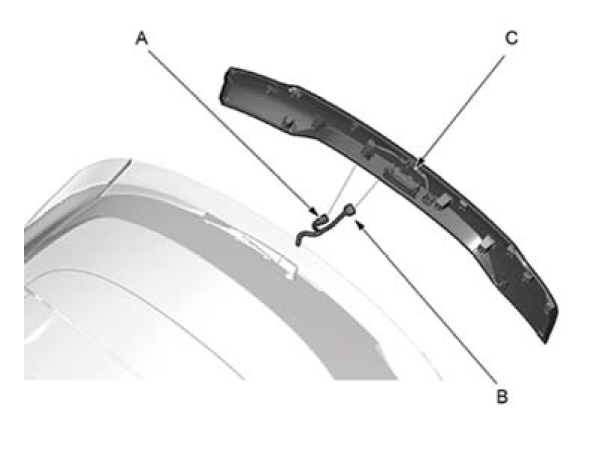

3. 断开高位制动灯插接器(A)。 4. 断开后车窗玻璃清洗器管 (B)。 5. 拆下尾门扰流板装饰件。

安装

1. 所有拆下的零件 - 安装

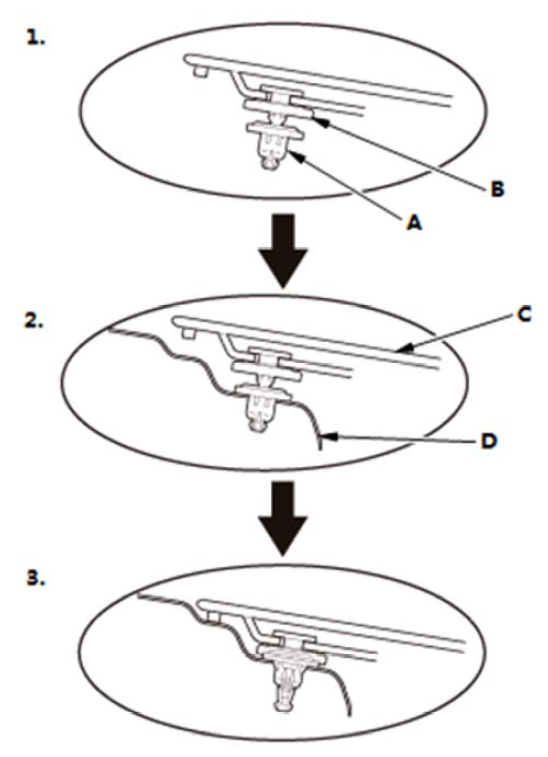

1. 按照与拆卸相反的顺序安装零件。 注意事项 ‐1. 将护圈 (A) 安装至卡扣 (B) 的半锁位置。 ‐2. 护圈处于半锁位置，在尾门(D) 上固定尾门扰流板 (C)。 ‐3. 牢固按压尾门扰流板至尾门，直到听到“咔嗒”声。

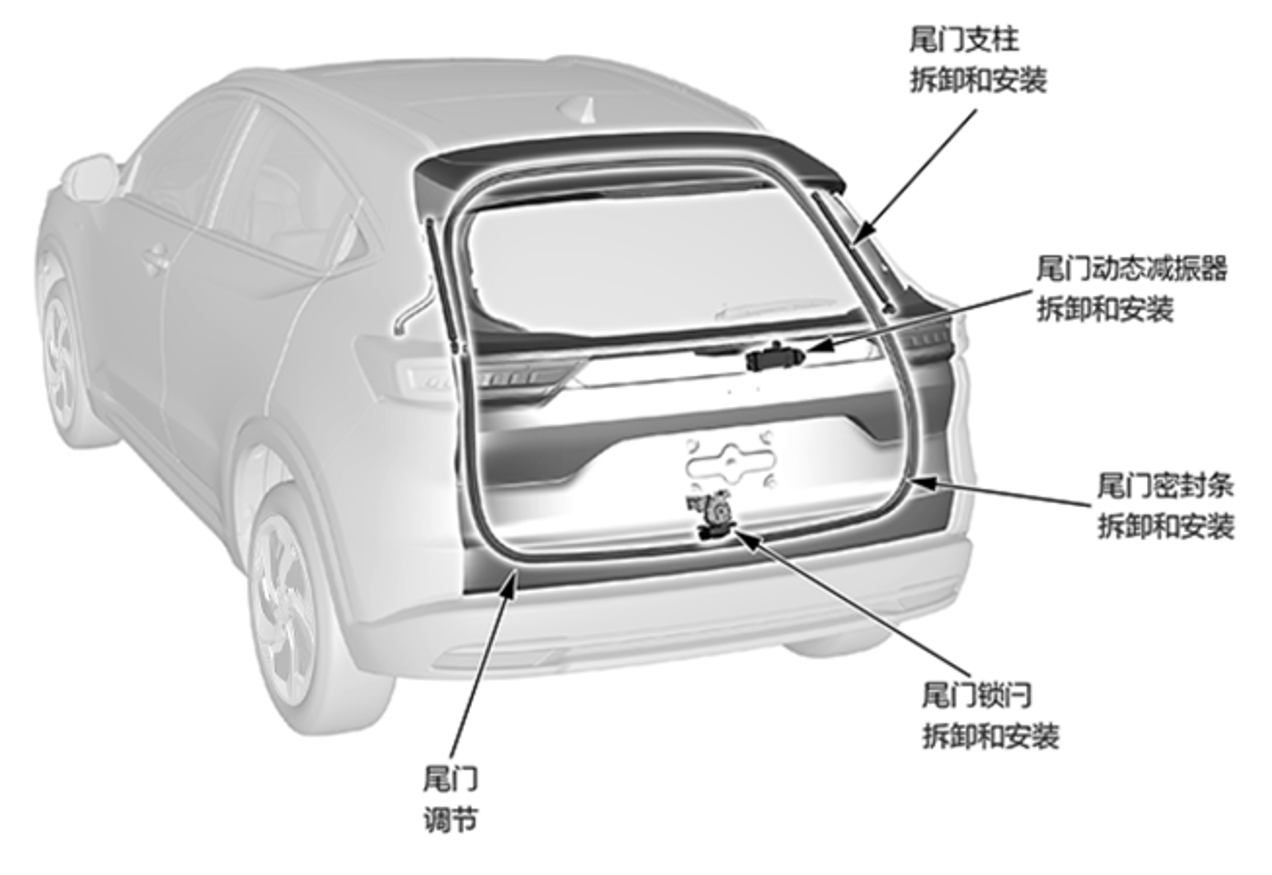

尾门部件位置索引





尾门装饰件拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 尾门下装饰板 - 拆卸

3. 尾门装饰件 - 拆卸

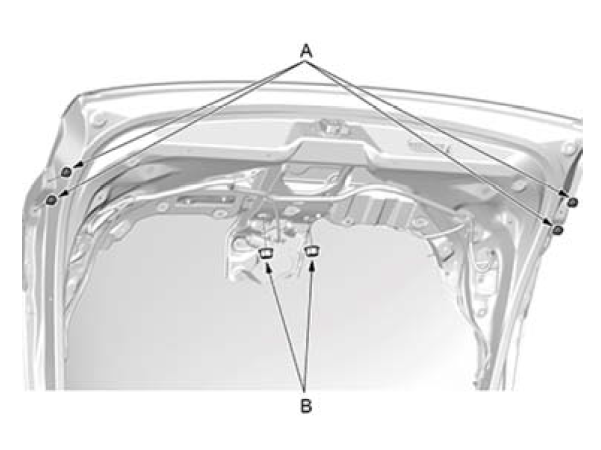

1. 使用8mm套筒拆卸尾门装饰件固定螺栓（A）(左右各两个)。 2. 使用10mm套筒拆卸尾门装饰件固定螺母（B）（两个）。

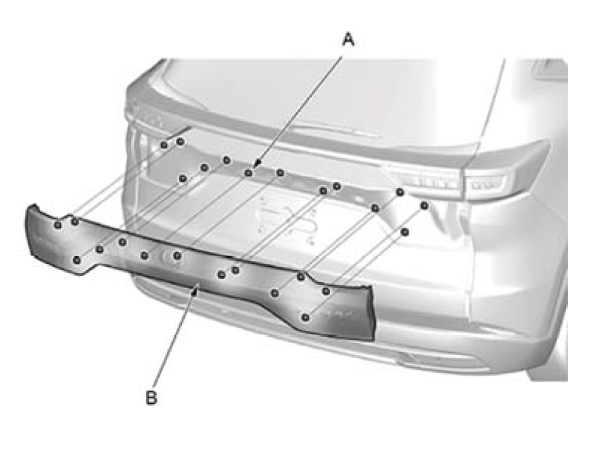

3. 使用内饰件拆卸工具撬开尾门装饰件固定卡(A)（13处）翻转尾门装饰件（B）。

4. 脱开后视摄像头插接器（A）。 5. 脱开尾门开关及牌照灯插接器（B），取下尾门装饰件(C)。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



尾门调节

拆卸

1. 尾门支柱 - 拆卸

1. 拆下尾门支柱。（两侧）

调节

1. 尾门- 调节

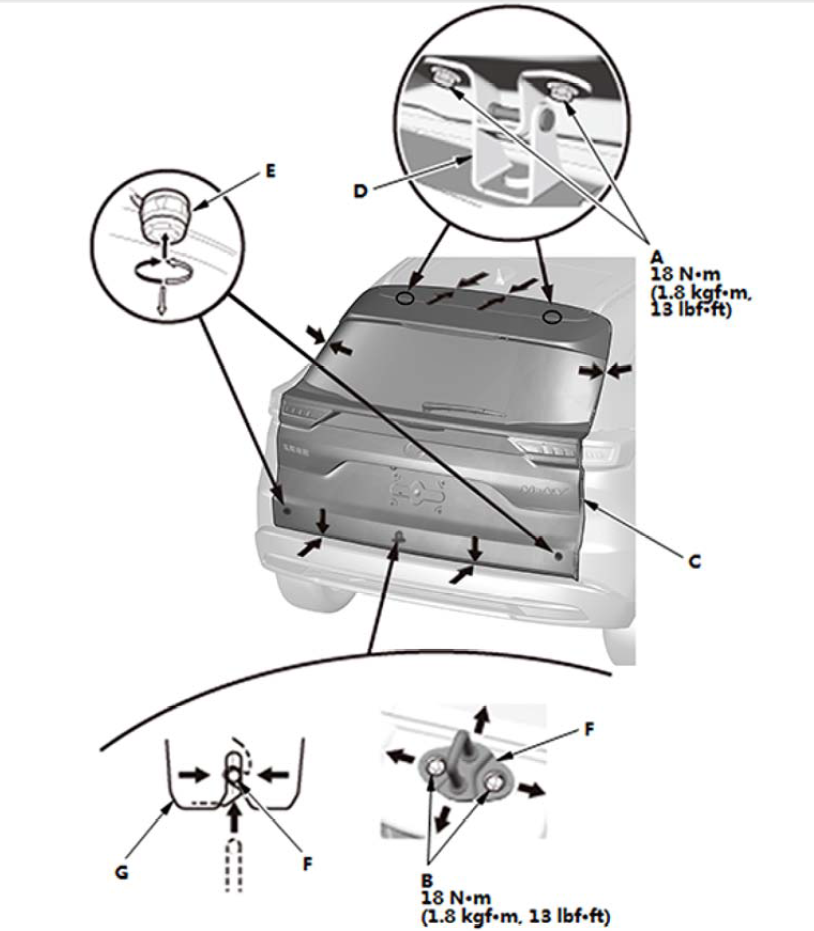

1. 稍稍松开尾门铰链安装螺栓 (A) 和锁扣安装螺栓 (B)。

2. 按以下顺序，调节尾门(C) 的定位：

• • • 用尾门铰链(D) 上的细长孔左右调节尾门。
    • 必要时，内外转动尾门边缘垫子 (E)，以使尾门与车身后部和侧边缘齐平。
    • 移动锁扣 (F)，调节尾门和尾门门洞之间的配合，并向右或向左调节锁扣直至它在尾门锁闩(G) 上居中。

3. 将各个螺栓紧固至规定扭矩。

4. 确保尾门正确打开且牢固锁紧。

5. 将润色漆涂抹到铰链安装螺栓及铰链周围。

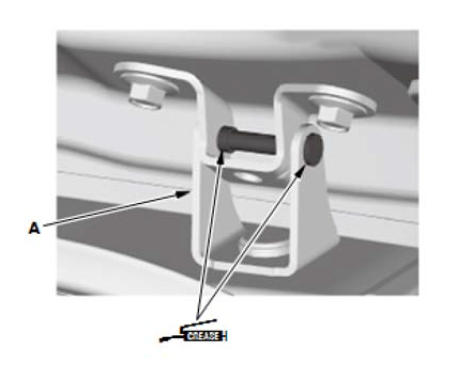

6. 将多用途润滑脂涂抹到箭头所指的尾门铰链(A) 的枢轴区域。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

检查

1. 漏水 - 检查



尾门支柱拆卸和安装

注意事项 拆卸和安装尾门支柱时，请一名助手帮忙。​ 撬动支柱卡扣时，要使用护目镜。

拆卸

1.  尾门支柱 - 拆卸

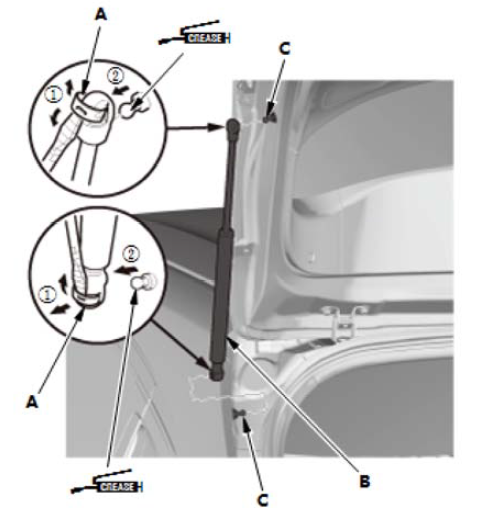

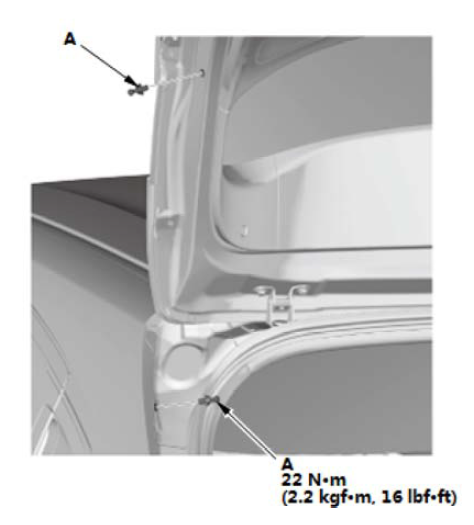

1. 用平头螺丝刀从尾门支柱 (B) 各个末端撬出支柱卡扣 (A)，然后从枢轴托架 (C) 上拆下支柱。 注意事项 不要将卡扣从支柱上拆下。

2.  枢轴托架 - 拆卸（如有必要）

1. 如有必要，拆下枢轴托架 (A)。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

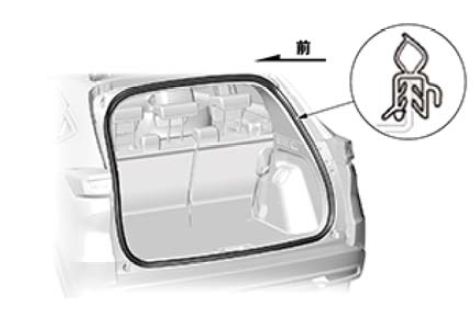

尾门密封条拆卸和安装

拆卸

安装

检查



尾门锁闩拆卸和安装

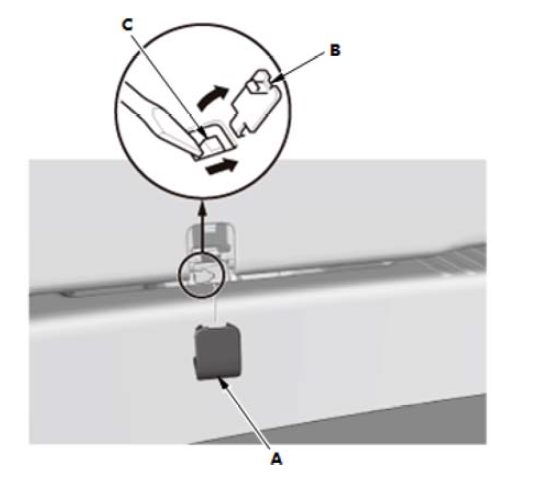

注意事项 如果使用尾门外把手开关、智能钥匙上车发射器或解锁驾驶员侧门锁均无法使尾门锁闩解锁，则将保养盖 (A) 从尾门下部装 饰板上拆下，并打开尾门锁闩的保养盖 (B)，然后如图示按下紧急控制杆 (C)。

拆卸

1. 12V蓄电池端子 - 断开

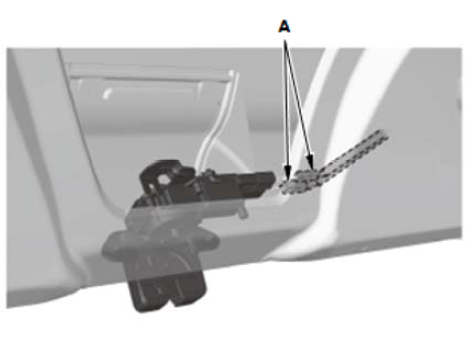

	1. 断开插接器 (A)。

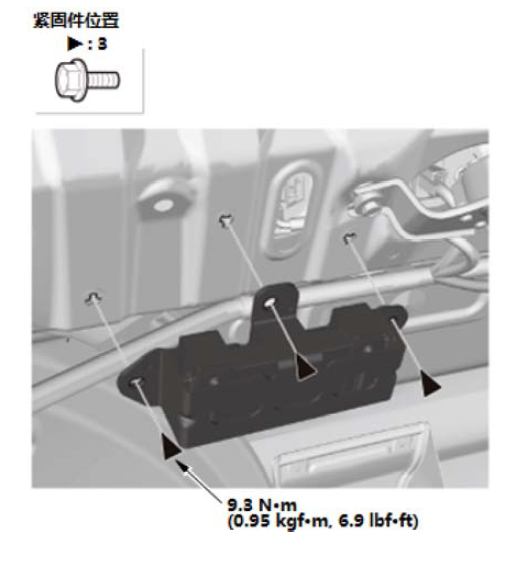

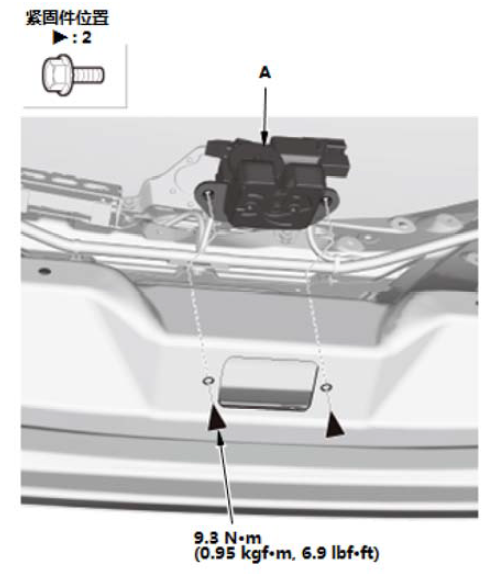

	2. 拆下尾门锁闩 (A)。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



尾门动力减振器的拆卸和安装

拆卸

1. 尾门下装饰板 -拆卸

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

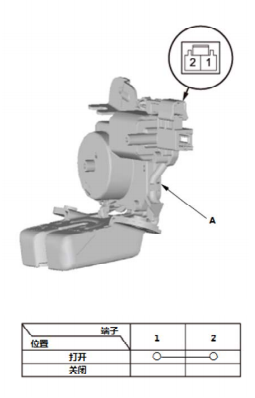

尾门锁闩开关测试

拆卸

测试

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

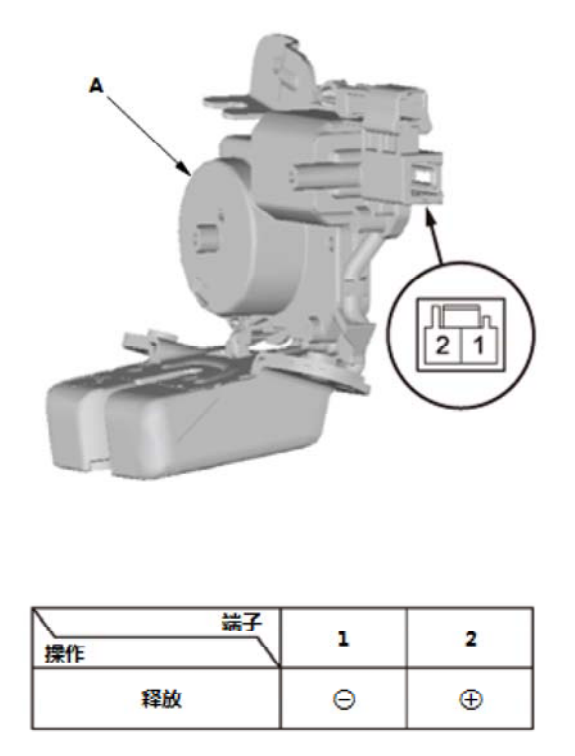

尾门释放执行器测试

拆卸

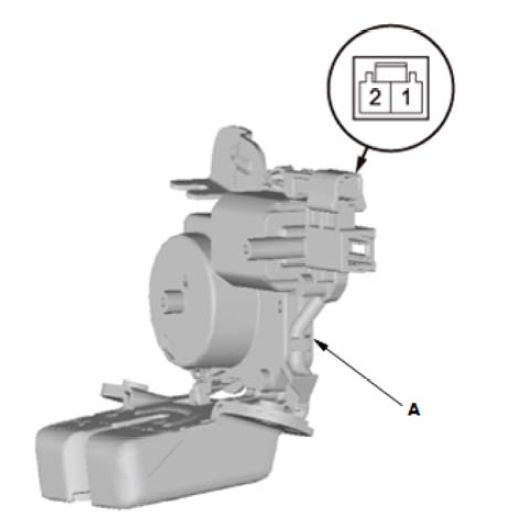

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。
