前轮拱板防护条拆卸和安装

拆卸

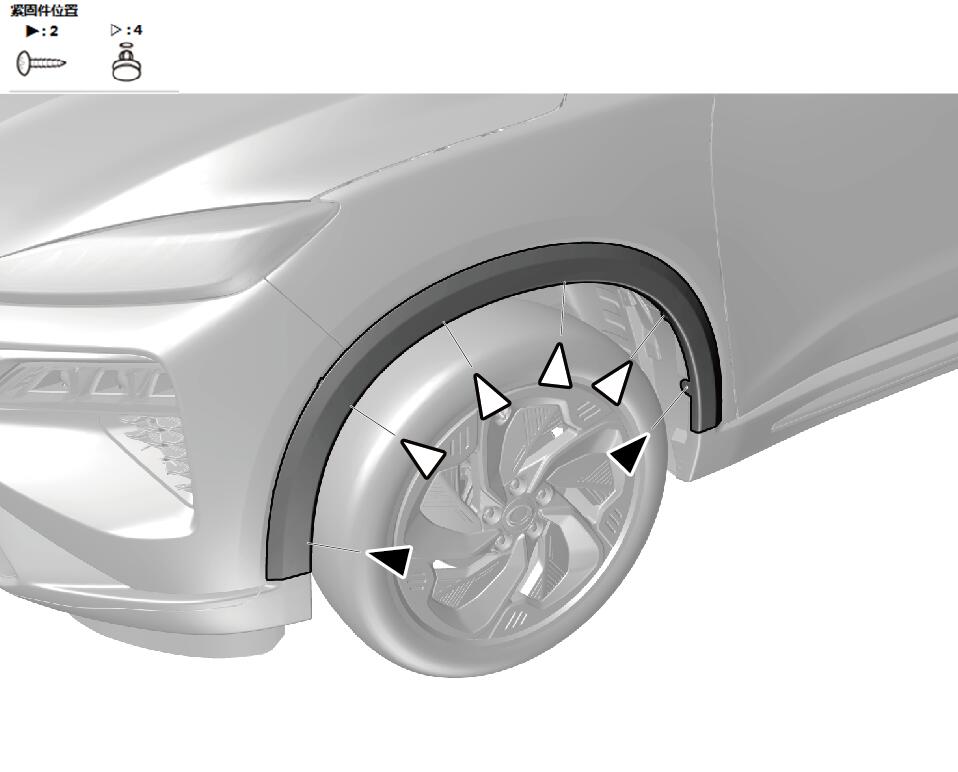

1. 前轮拱板防护条- 拆卸

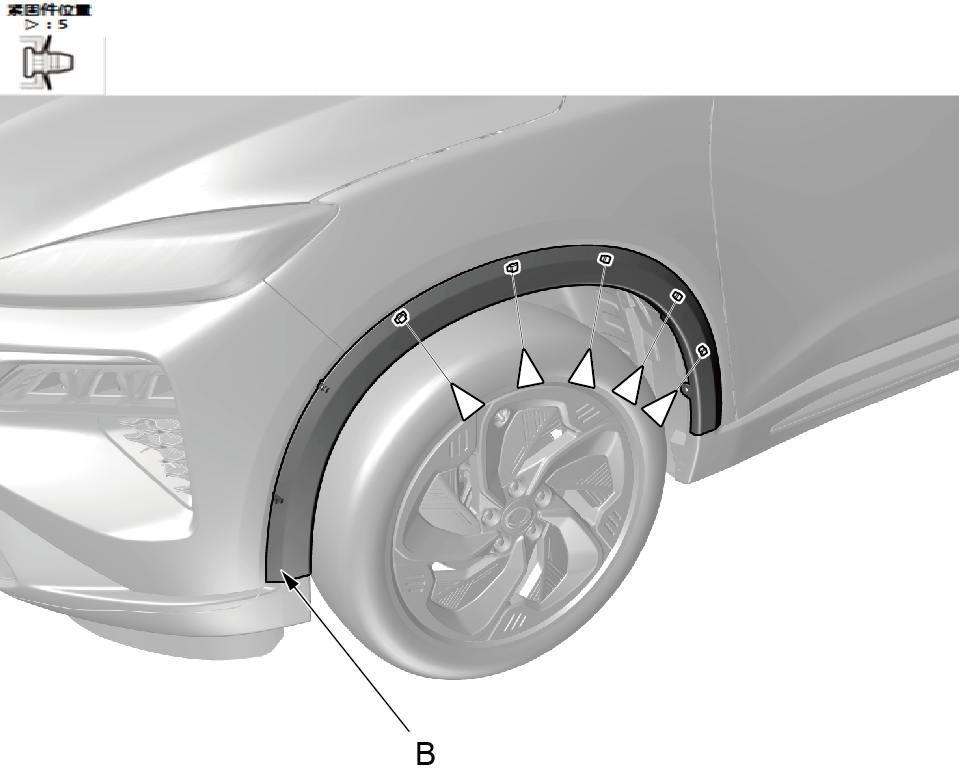

1. 拆下螺钉和卡扣。

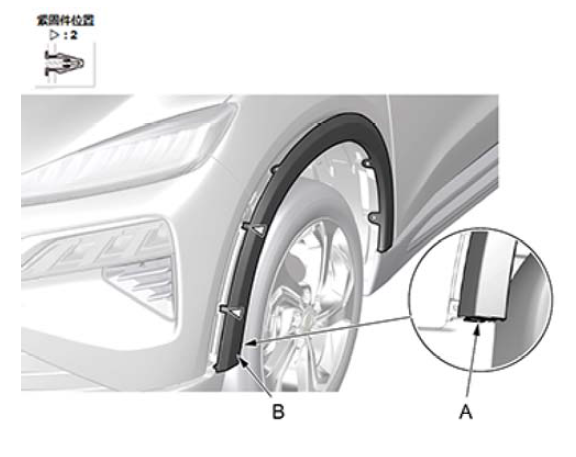

	2. 从前轮拱板防护条（A）的前侧松开钩和卡扣。
	3. 拆下前轮拱板防护条（B）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



后轮拱板防护条拆卸和安装

拆卸

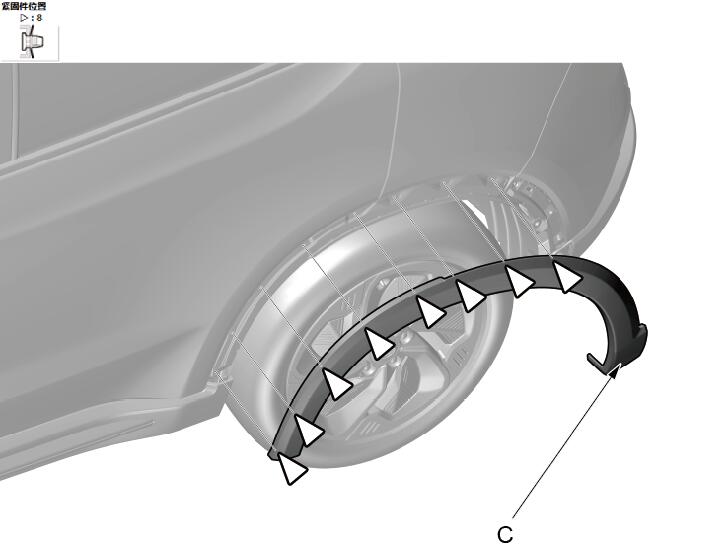

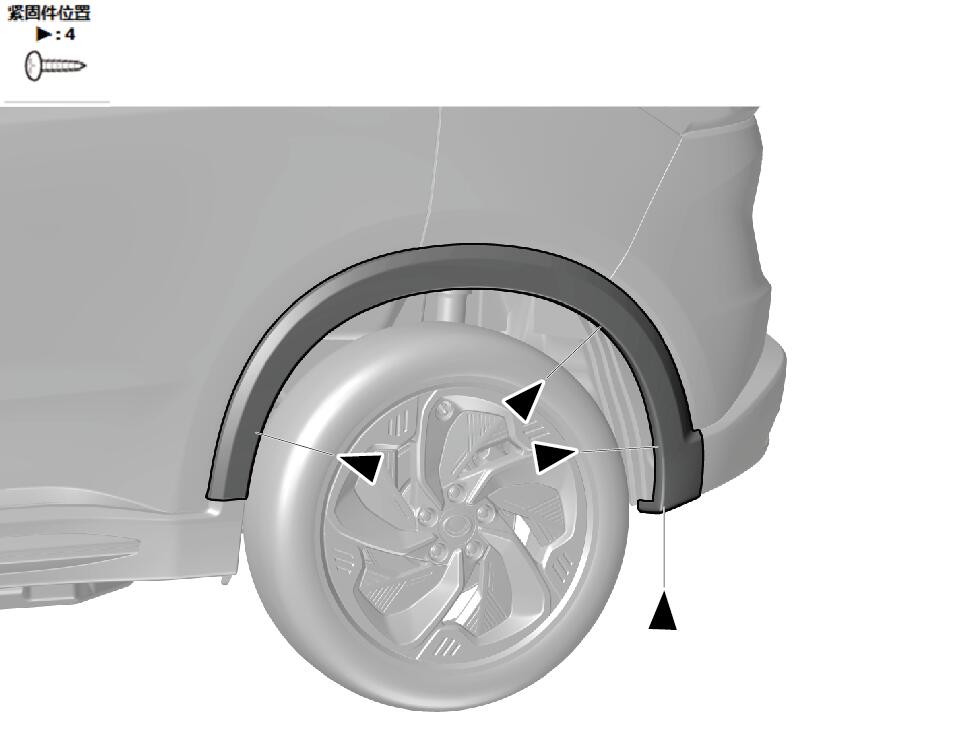

1. 后轮拱板防护条- 拆卸

1. 拆下螺钉。

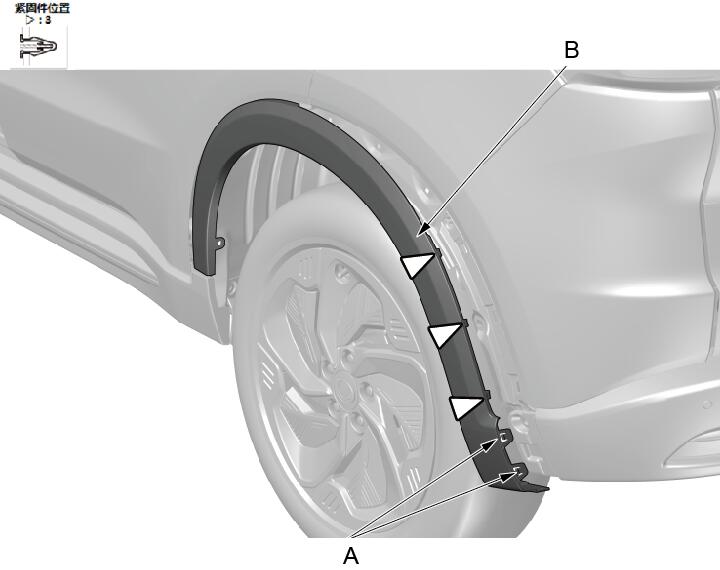

	2. 从后轮拱板防护条（B） 的后侧松开钩（A） 和卡扣。
	3. 拆下后轮拱板防护条（C）。



安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

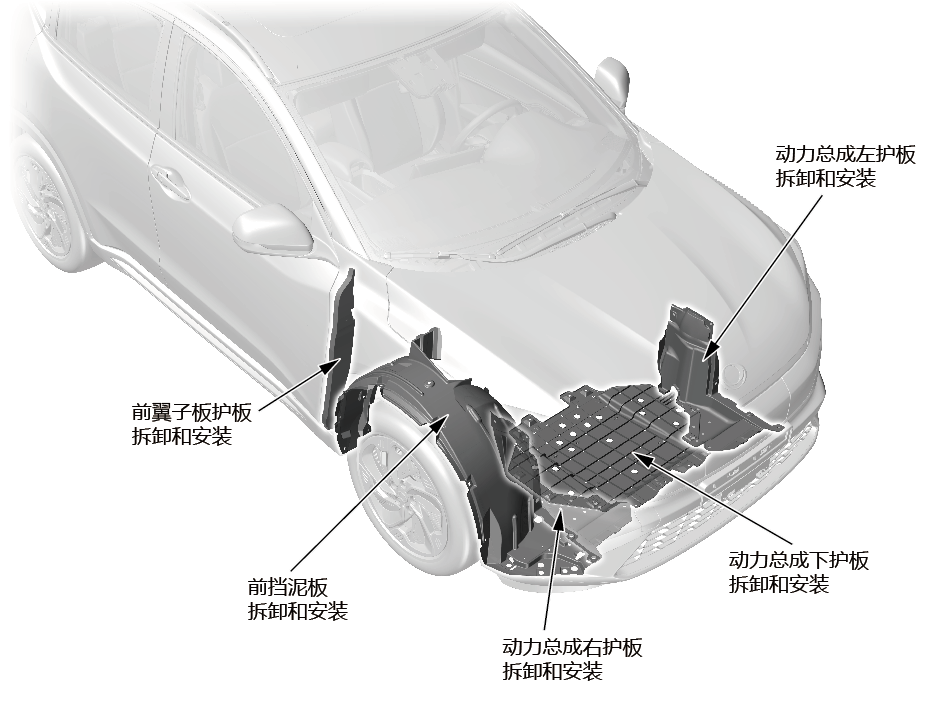

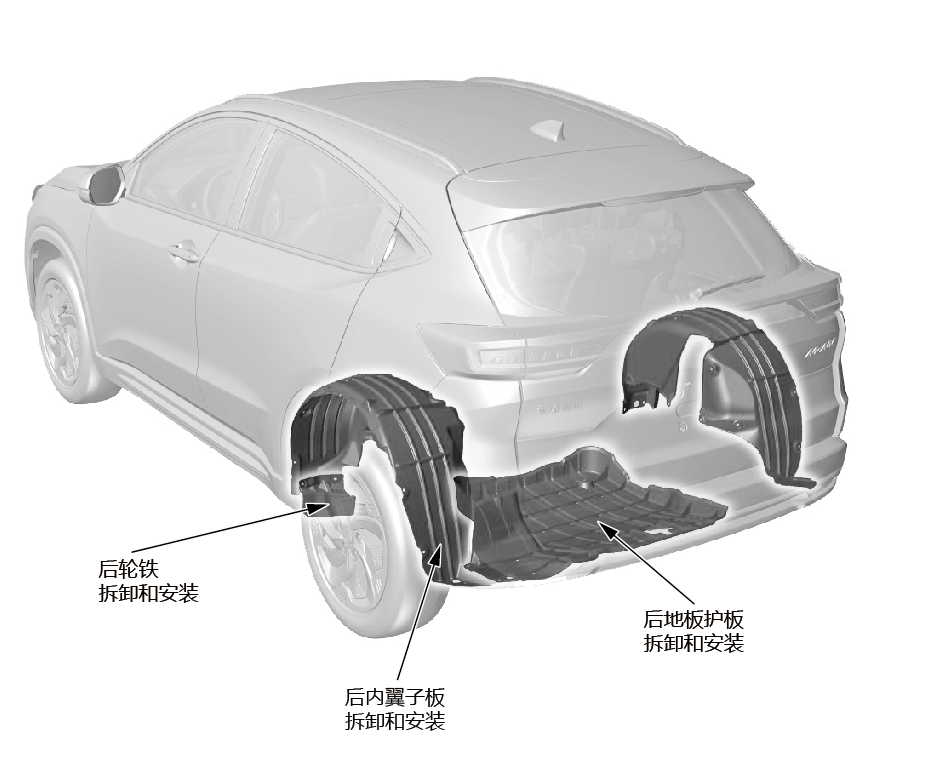

轮弧部件位置索引



前内翼子板拆卸和安装

拆卸

1. 前内翼子板 - 拆卸

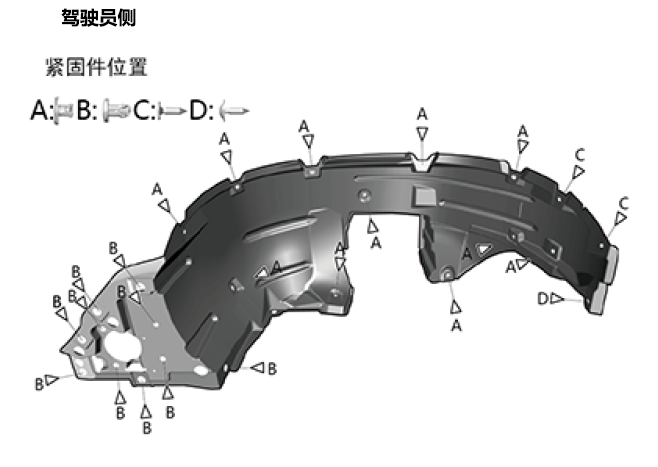

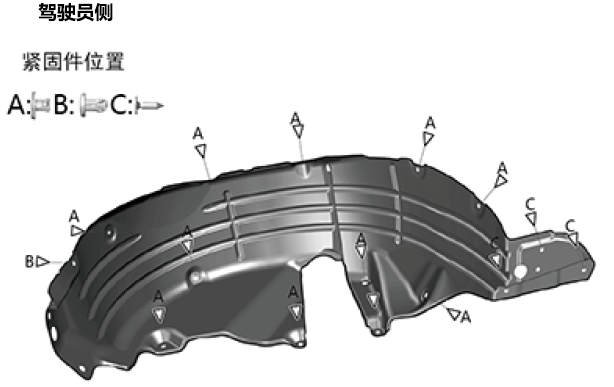

	1. 拆卸驾驶员侧前内翼子板。

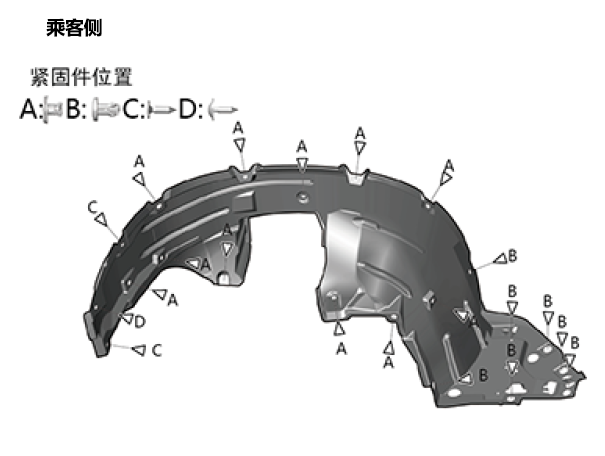

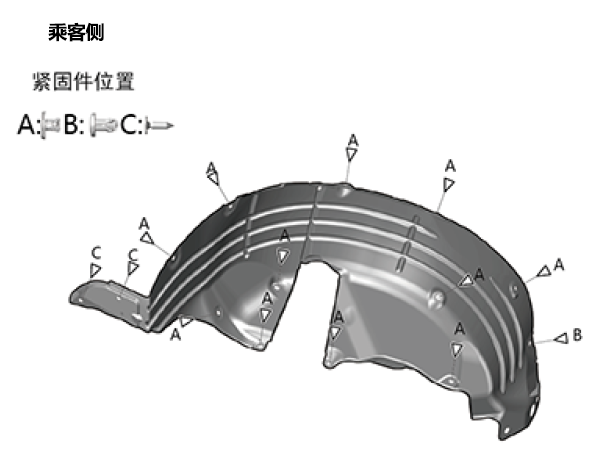

	2. 拆卸乘客侧前内翼子板。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



后地板护板拆卸和安装

拆卸

1. 车辆- 举升

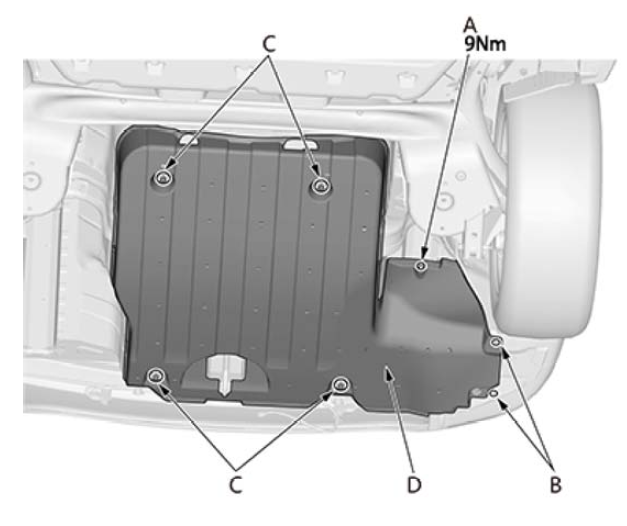

2. 后地板护板 - 拆卸

1. 使用 10mm 套筒拆卸护板固定螺栓（A） （M6×12）。 2. 使用十字起拆卸护板固定螺钉(B)。 3. 使用 17mm 套筒拆卸护板固定弹簧卡扣（C）。 4. 取下护板（D）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



前翼子板护板拆卸和安装

拆卸

1. 前内翼子板 - 拆卸

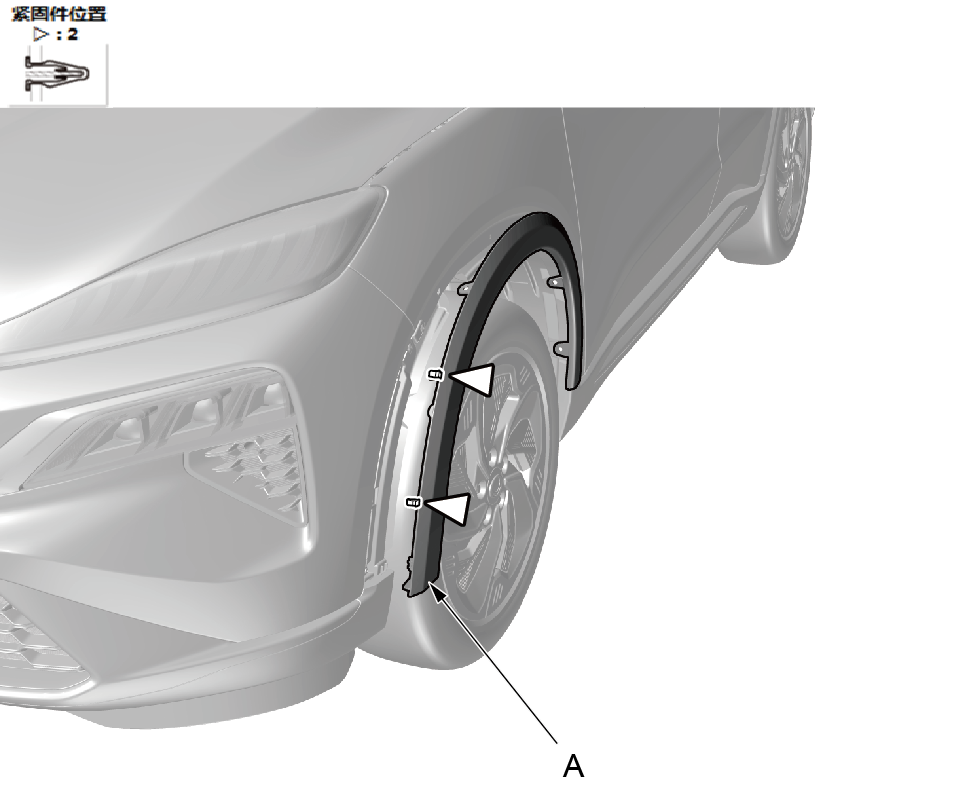

2. 前翼子板护板 - 拆卸

	1. 将前翼子板护板从固定卡扣(A)中脱出。

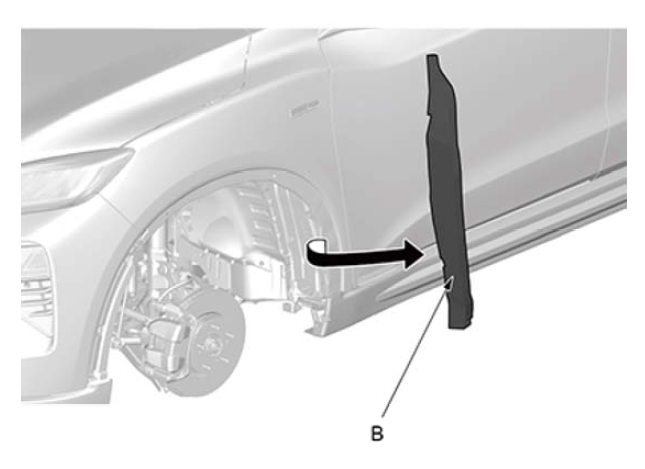

	2. 取出前翼子板护板 (B)。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



后内翼子板拆卸和安装

拆卸

1. 后轮铁- 拆卸

2. 后内翼子板 - 拆卸

	1. 拆卸驾驶员侧后内翼子板。
	2. 拆卸乘客侧后内翼子板。

安装

1 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



后出风口拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 后保险杠 - 拆卸

3. 后出风口 - 拆卸

1. 使用一字起撬开后出风口（A）。

检查

1. 后出风口 - 检查

1. 检查后出风口卡扣是否损坏，如有损坏则更换后出风口。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。



后轮铁拆卸和安装

拆卸

1. 后轮铁- 拆卸

1. 使用内饰件拆卸工具固定卡扣（A）。 2. 使用10mm套筒拆卸后轮铁固定螺栓（B），取下 后轮铁（C）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。
