仪表板仪表罩拆卸和安装

拆卸

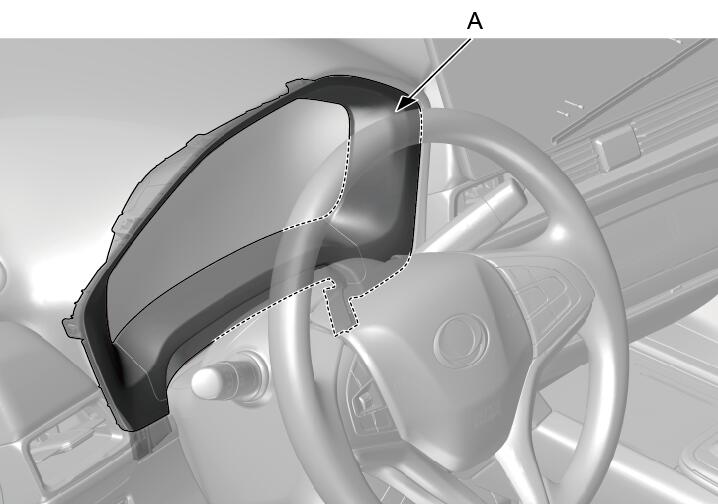

1.仪表板仪表罩 - 拆卸

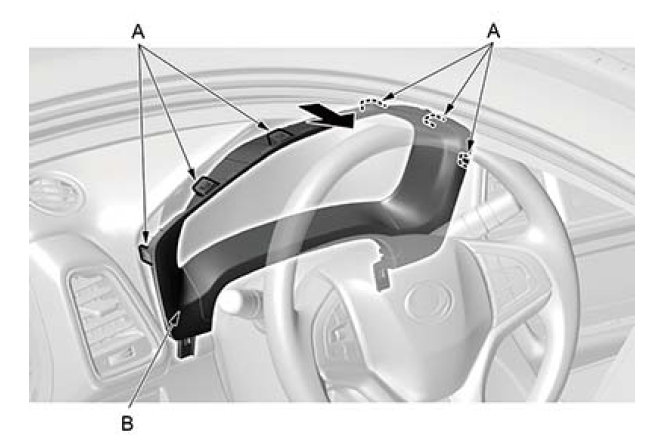

	拉住仪表板仪表罩下部，使用内饰件拆卸工具撬开并取下仪表板仪表罩（A）。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装零件。

侧除雾器通风口装饰件拆卸和安装

拆卸

1.侧除雾器通风装饰件 - 拆卸

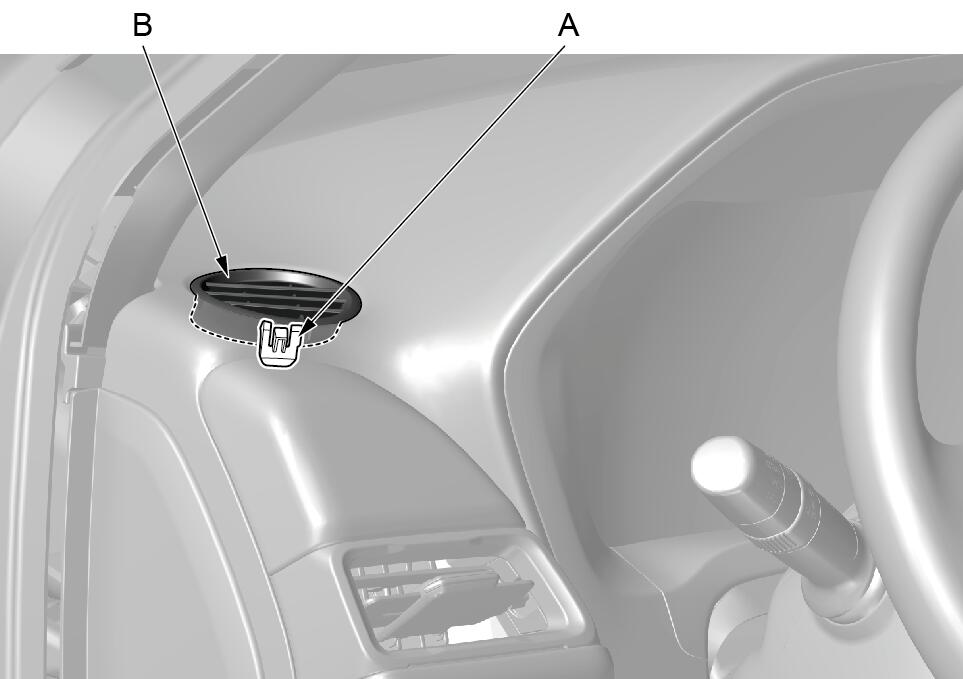

1. 使用内饰件拆卸工具撬开侧除雾器通风口装
饰件固定卡（A），取下侧除雾器通风装饰件（B）。

安装

1.所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

驾驶员侧仪表板面板的拆卸和安装

拆卸

1.安全注意事项

2.12V蓄电池端子 - 断开

3.仪表板侧盖-拆卸

4.驾驶员侧仪表板下盖-拆卸

5.驾驶员侧仪表板面板 - 拆卸

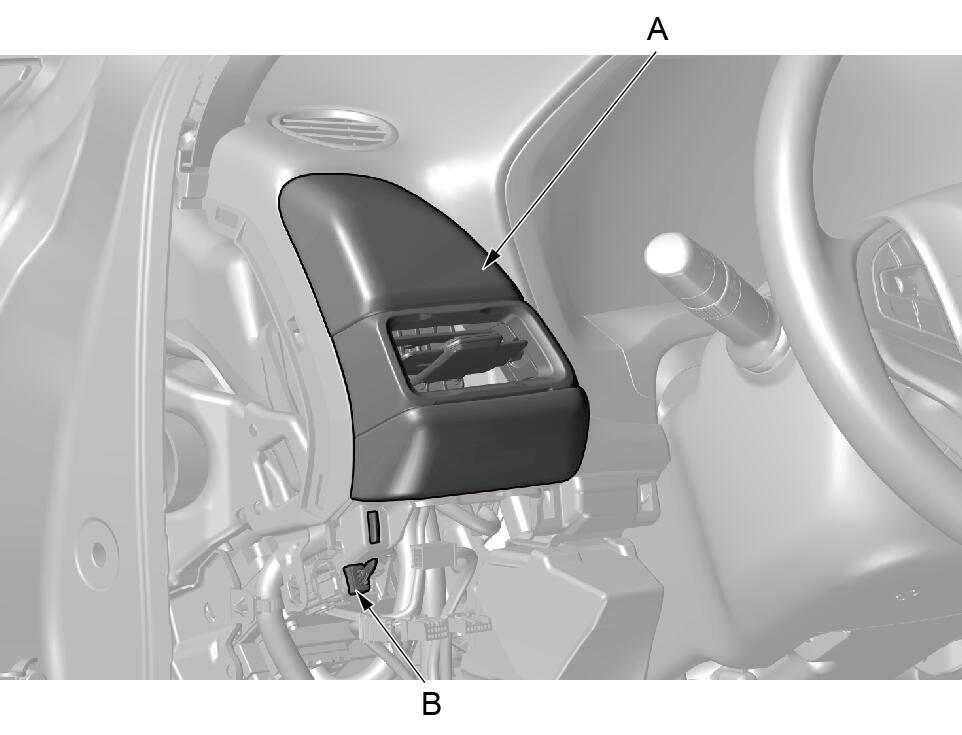

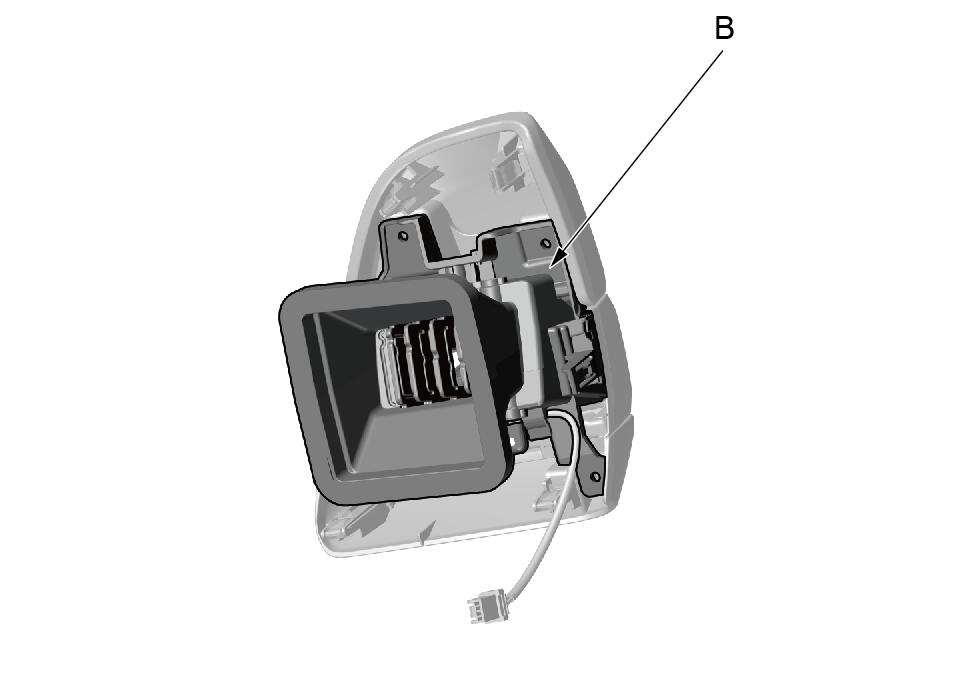

1. 脱开驾驶员侧仪表板面板插接器（B）。

2. 使用内饰件拆卸工具沿面板缝隙拆卸驾驶员侧仪表板面板（A）。

6.驾驶员侧仪表板通风口 - 拆卸

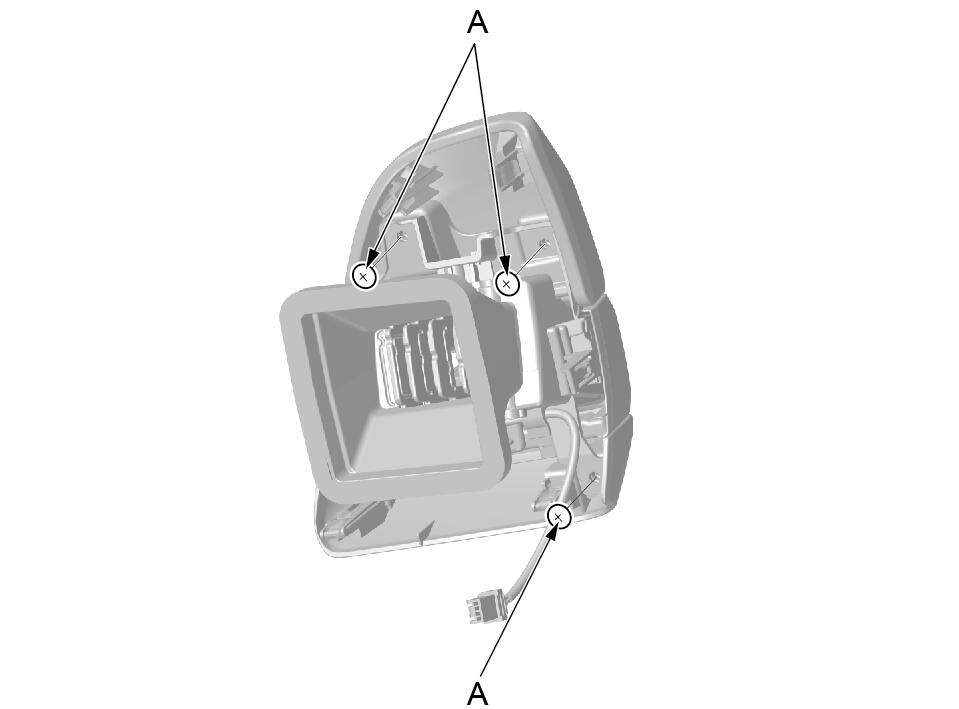

	1. 使用十字起拆卸通风口固定螺钉（A）。
	2. 取下通风口（B）。

安装

1.所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

驾驶员侧仪表板下盖拆卸和安装

拆卸

1.安全注意事项

2.12V蓄电池端子 - 断开

3.仪表板侧盖- 拆卸（驾驶员侧）

4.中央控制台装饰板 - 拆卸

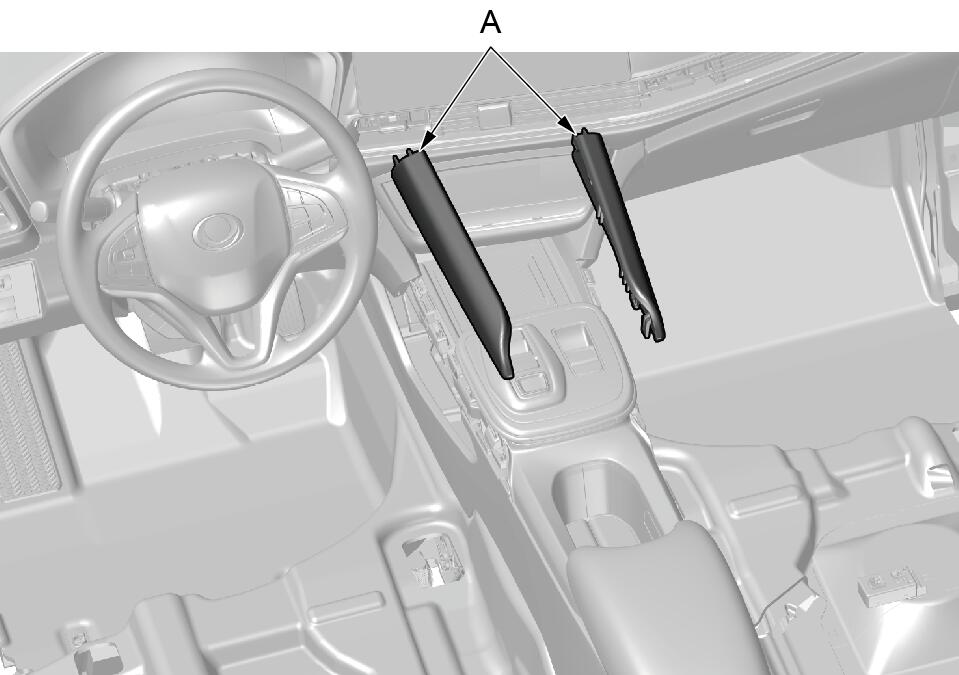

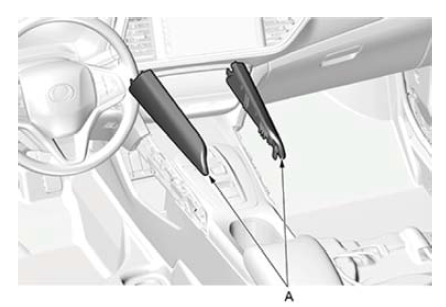

1. 使用内饰件拆卸工具撬开中央控制台装饰板（A）。

5.驾驶员侧仪表板下盖- 拆卸

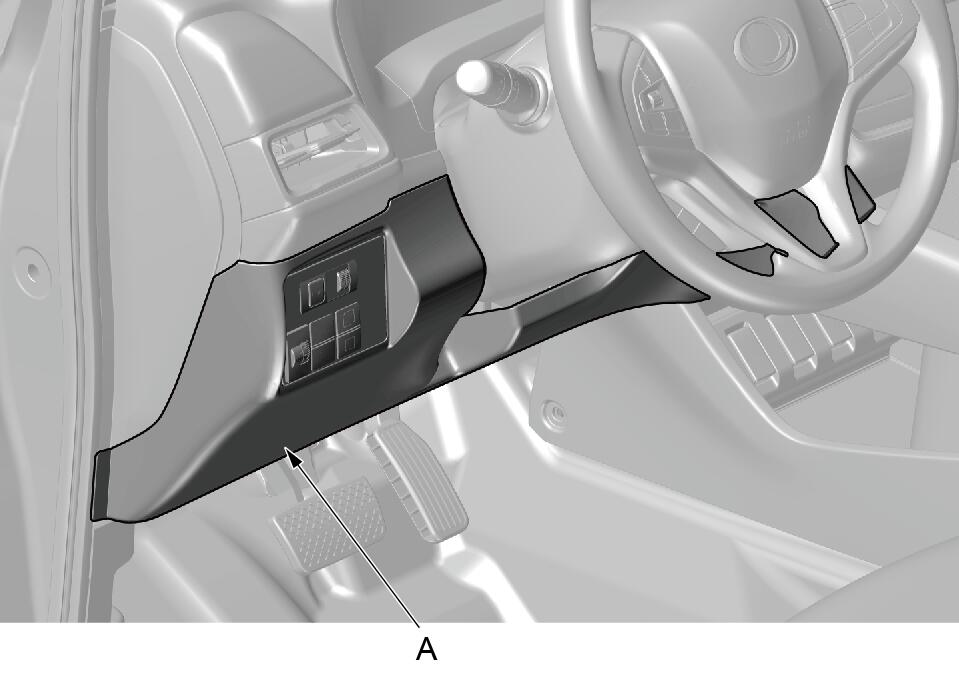

1. 使用内饰件拆卸工具拆卸驾驶员侧仪表板下盖（A）。

2. 翻转驾驶员侧仪表板下盖（B）。

3. 按压插接器锁止卡，脱开插接器（C）。

4. 按压一键启动开关插接器锁止卡，脱开插接器（D）。

5. 取下驾驶员侧仪表板下盖（E）。

6.启动开关- 拆卸

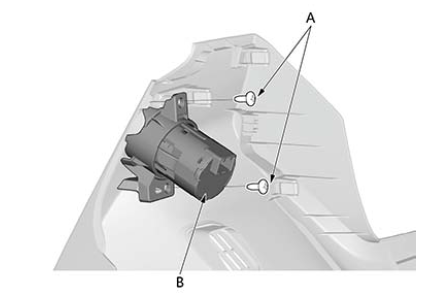

1.使用十字起拆卸固定螺钉(A)，取下启动开关(B)。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装零件。

仪表板侧盖拆卸和安装

拆卸

1.仪表板侧盖 - 拆卸

驾驶员侧

乘客侧

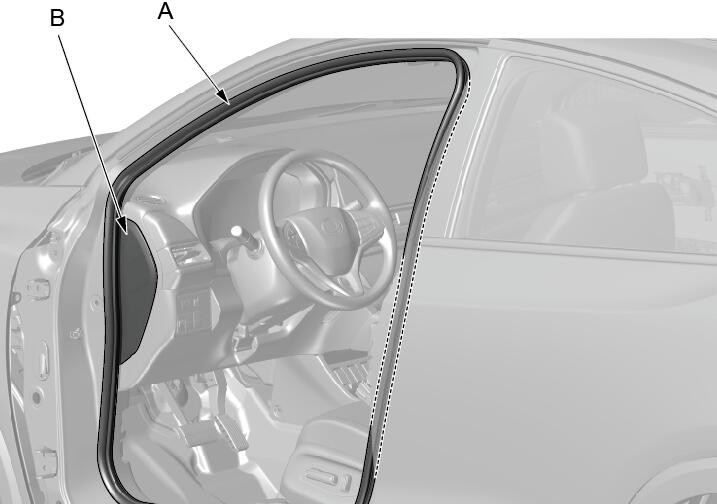

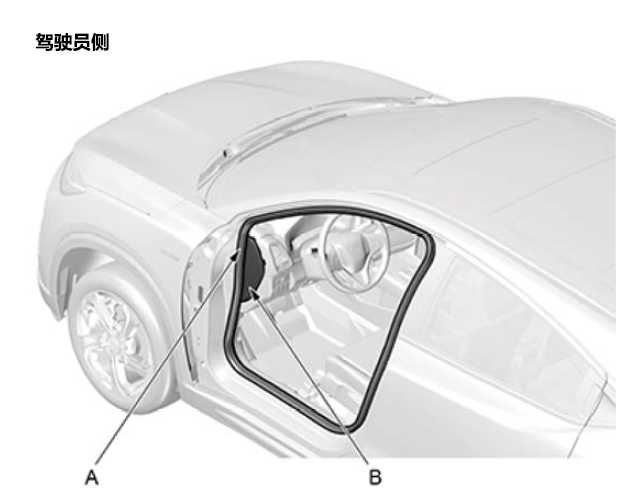

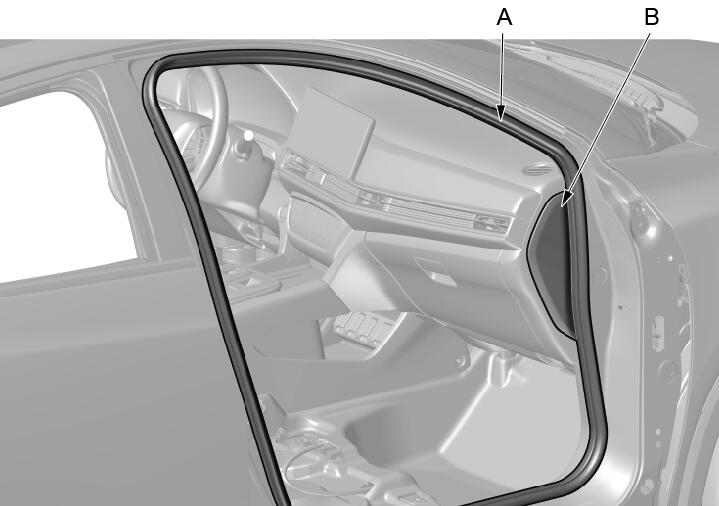

1. 根据需要，拉出前门门洞密封件（A）。

2. 使用内饰件拆卸工具拆卸仪表板侧盖（B）。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装零件。

乘客侧仪表板拆卸和安装

拆卸

1.安全注意事项

2.12V蓄电池端子 - 断开

3.中控液晶屏-拆卸

4.乘客侧仪表板面板 - 拆卸

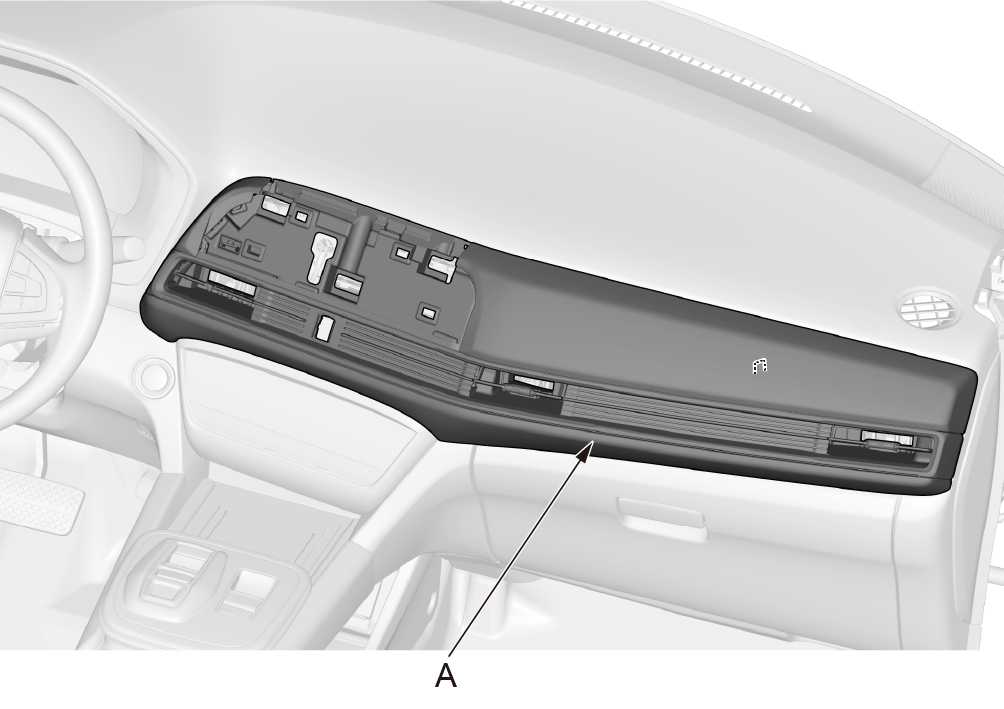

1. 使用内饰件拆卸工具沿仪表板缝隙撬开乘客侧仪表板（A）。

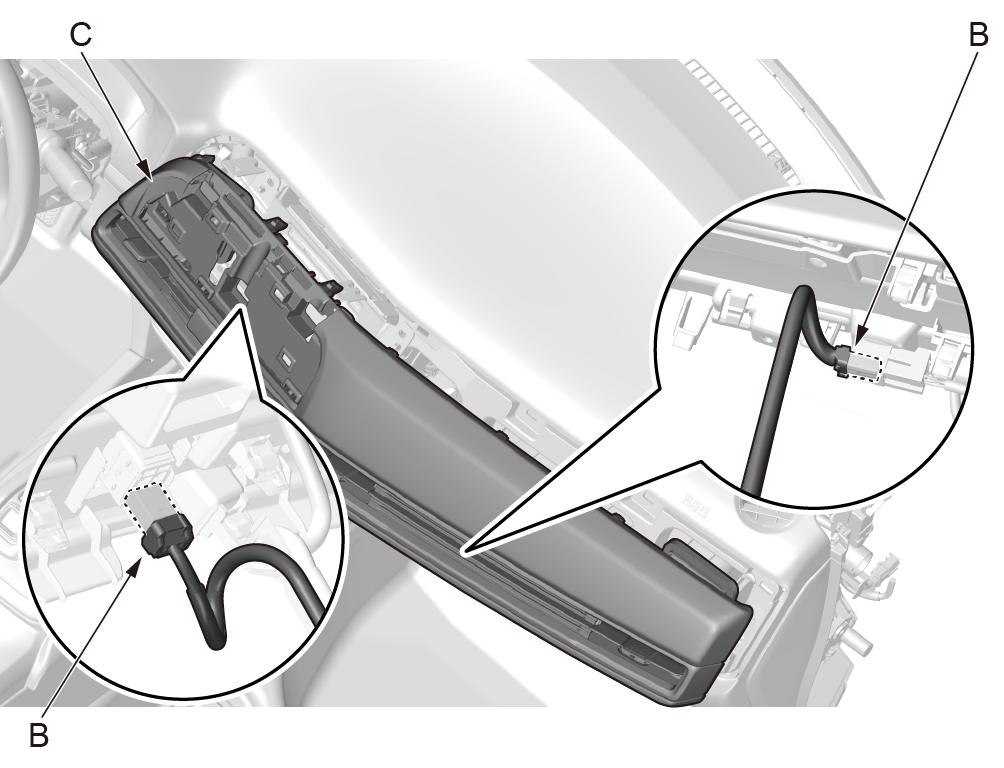

2. 翻转乘客侧仪表板，脱开插接器（B）。

3. 取下乘客侧仪表板（C）。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装零件。

乘客侧仪表板底盖拆卸和安装

拆卸

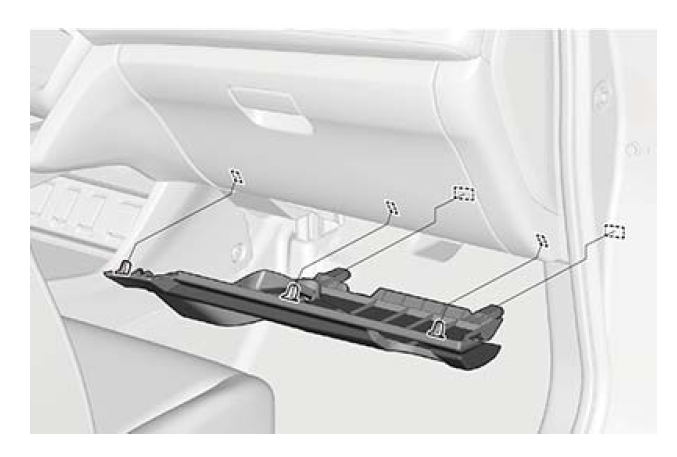

1.乘客侧仪表板底盖- 拆卸

安装

1. 所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装零件。

手套箱拆卸和安装

拆卸

1.仪表板侧盖- 拆卸（乘客侧）

2.乘客侧仪表板底盖- 拆卸

3.中央控制台装饰板 - 拆卸

1. 使用内饰件拆卸工具撬开中央控制台装饰板（A）。

4.手套箱 - 拆卸

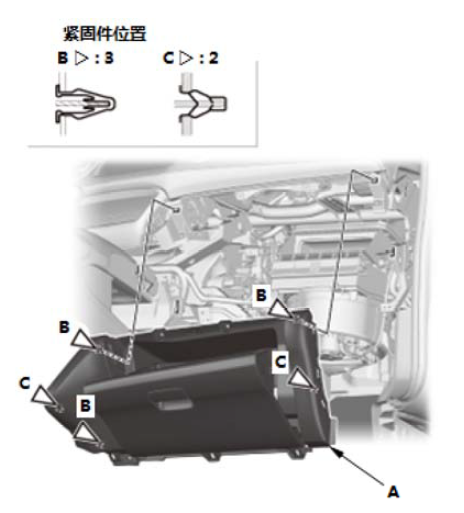

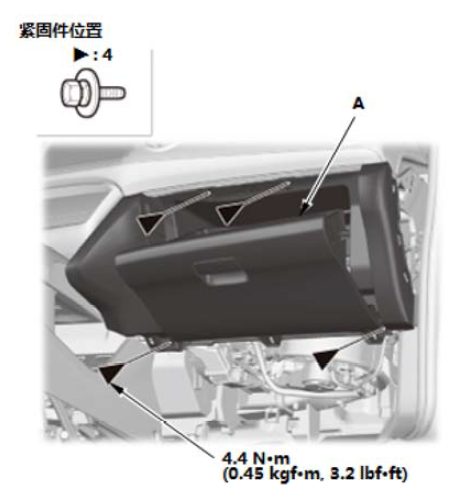

1. 打开手套箱（A），然后拆下螺栓。

2. 拆下手套箱（A）。

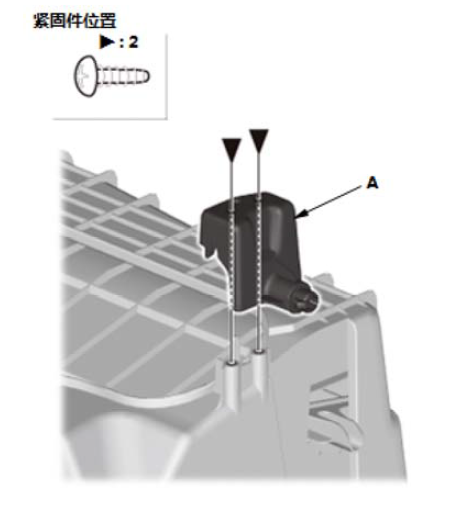

5.手套箱锁扣 - 拆卸

1. 如有必要，拆下手套箱锁扣（A）。

6.手套箱缓冲器 - 拆卸

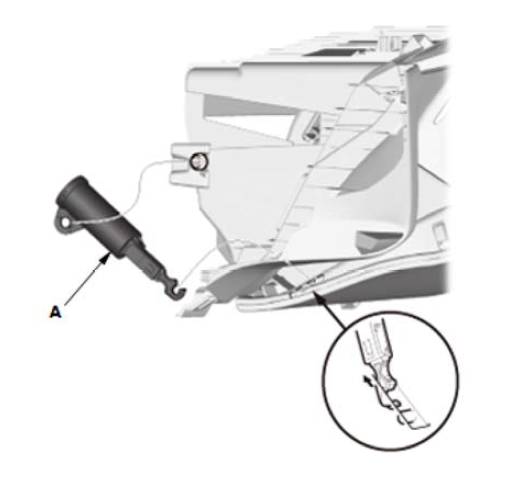

	1. 如有必要，拆下手套箱缓冲器（A）。

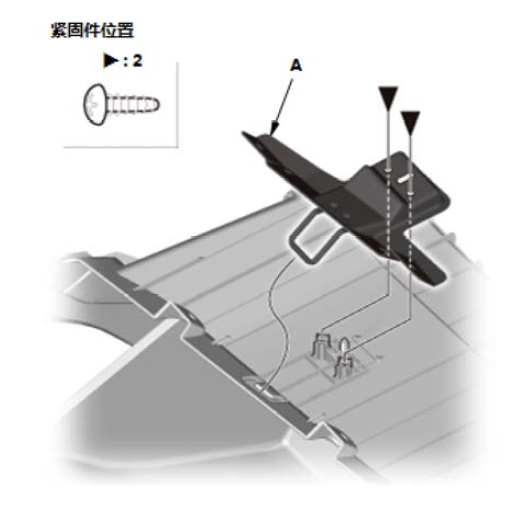

	2. 如有必要，拆下手套箱缓冲器托架（A）。

安装

1.所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

驾驶员侧膝部衬块拆卸和安装

拆卸

1.驾驶员侧仪表板下盖- 拆卸

2.驾驶员侧护膝板 - 拆卸

外侧

1. 使用10mm套筒拆卸驾驶员侧护膝板固定螺栓（A）。

2. 取下驾驶员侧膝部衬块（B）。

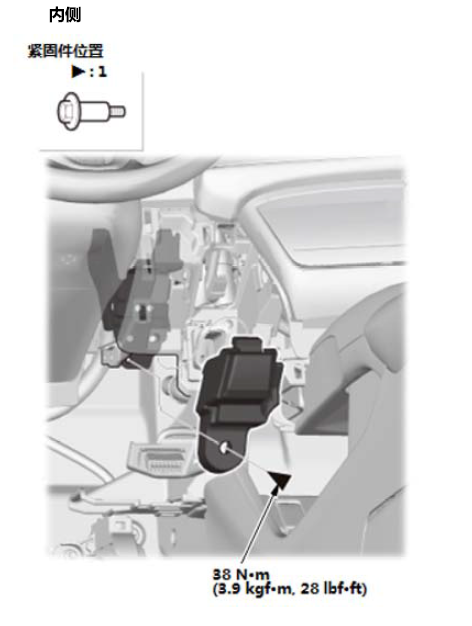

3. 使用10mm套筒拆卸驾驶员侧护膝板固定螺栓。

安装

1.所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

转向柱盖拆卸和安装

拆卸

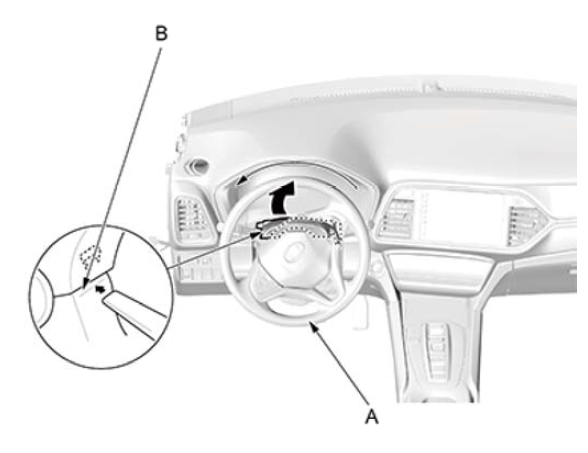

1.上转向柱盖- 拆卸

1. 将转向柱调节至完全下倾位置及完全伸出位置。

2. 将方向盘顺时针转动45°。

3. 松开钩（A）。

4. 将方向盘逆时针转动90°。

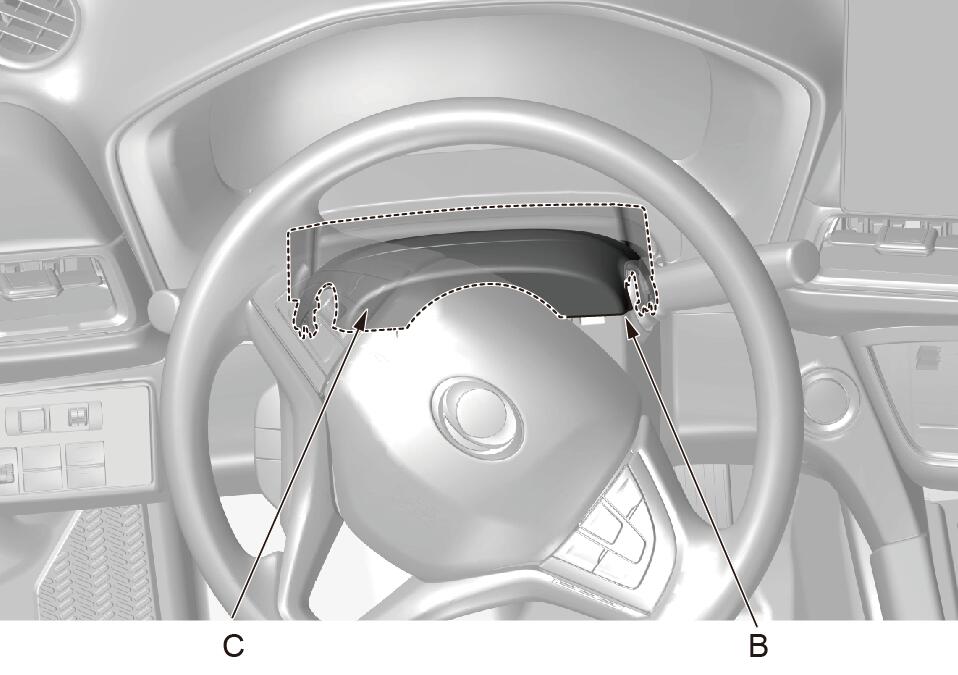

5. 松开钩（B），取下上转向柱盖（C）。

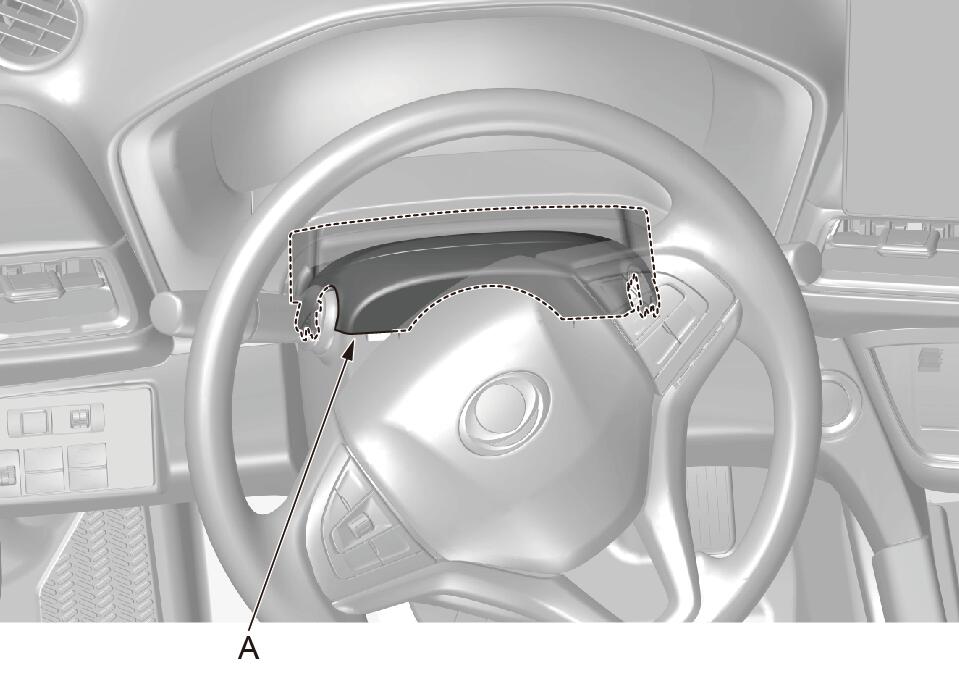

2.下转向柱盖- 拆卸

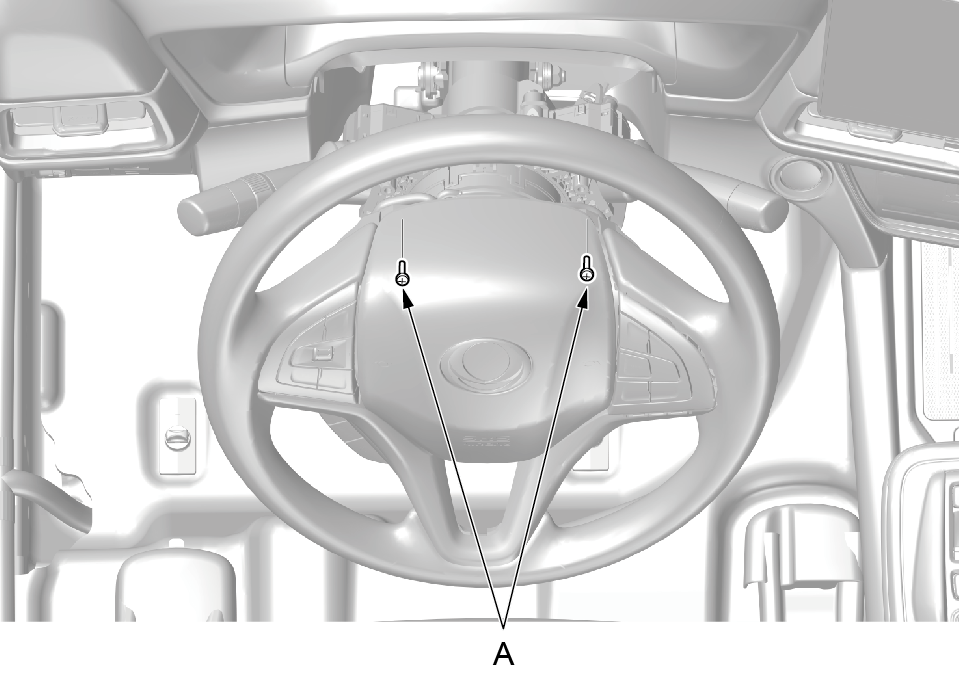

	1. 转动方向盘触碰安装螺钉，然后从下转向柱盖上拆下螺钉（A）。

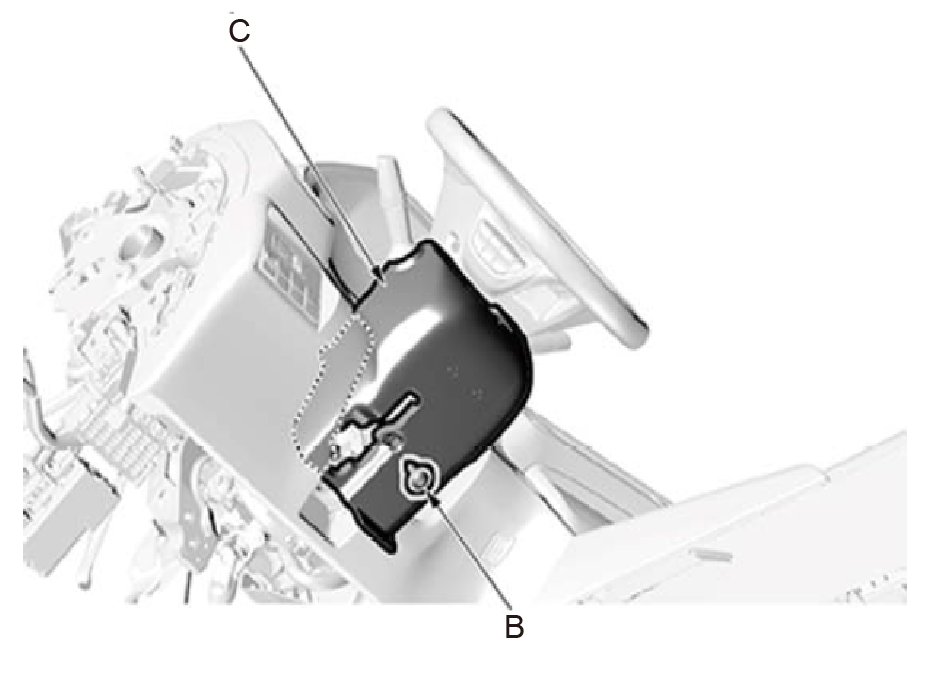

	2. 拆卸转向柱盖固定螺钉（B），取下转向柱盖（C）。

安装

1.所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

仪表板拆卸和安装

拆卸

注意事项

SRS 部件位于该区域。执行修理或维修前查看 SRS 部件位置和注意事项及程序。

1.12 V 蓄电池端子 - 断开

注意事项

断开12 V 蓄电池端子后，等待至少 3 分钟

3.仪表板侧盖- 拆卸

6.转向柱盖- 拆卸

10.手套箱 - 拆卸

11.空调控制单元 - 拆卸（带空调控制）

12.加热器控制板 - 拆卸（不带气温控制）

13.乘客侧仪表板面板 - 拆卸

14.音响单元 - 拆卸

15.光照传感器 - 拆卸（部分车型)

16.高频扬声器 - 拆卸（对于某些车型）

17.湿度/车内温度传感器 - 拆卸（对于某些车型）

18.转向柱/EPS控制单元-拆卸

19.仪表板 - 拆卸

驾驶员侧

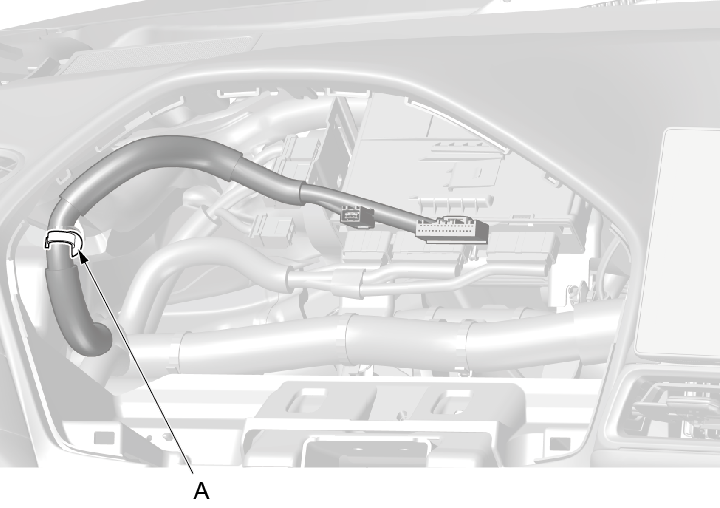

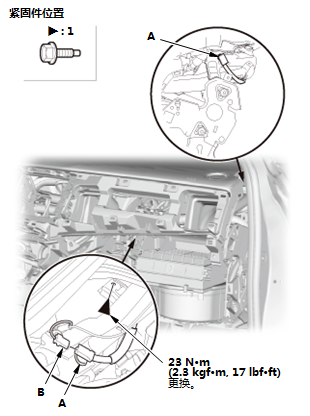

1.拆下线束夹（A）。

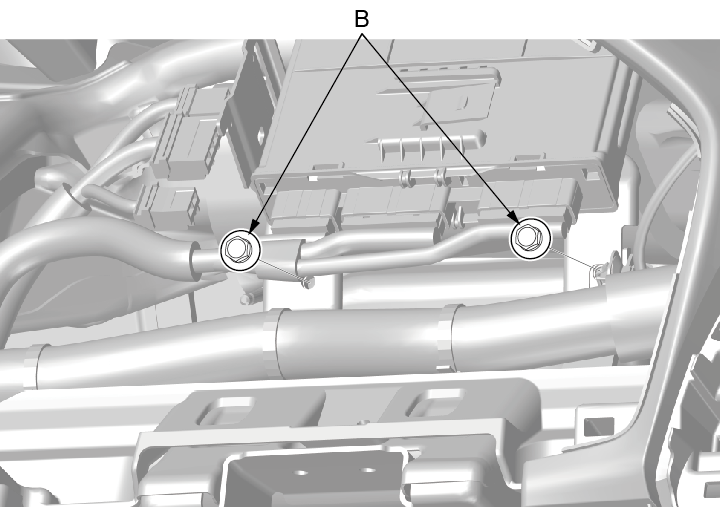

2.用 10mm 套筒拆卸 2 个固定螺栓（B）。

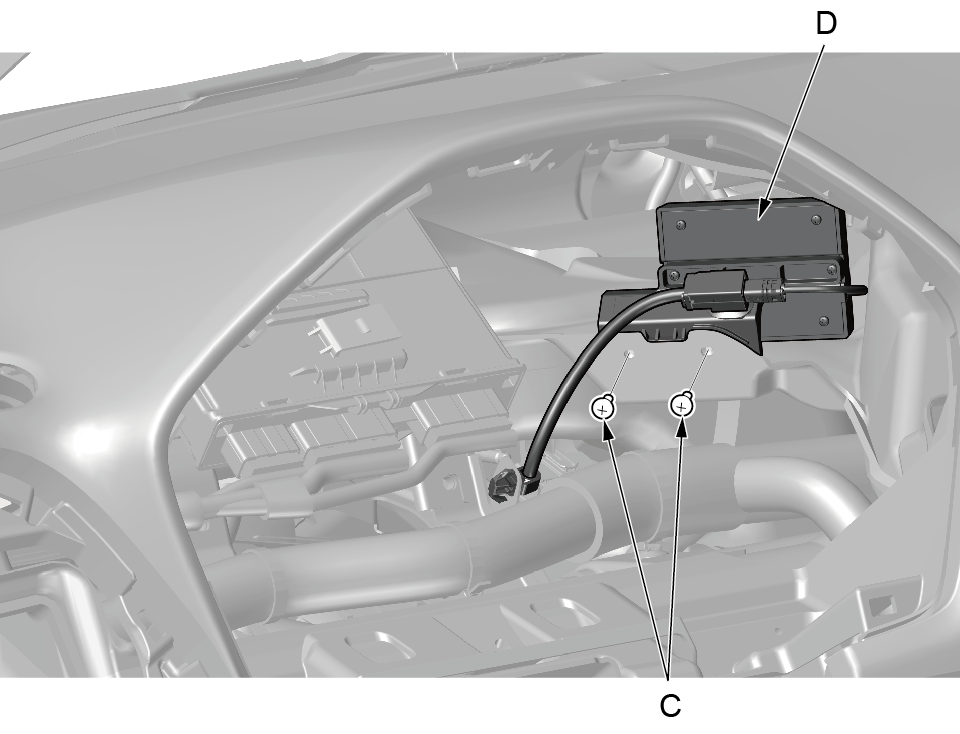

3.用十字起拆卸 2 个固定螺栓（C），取下（D）。

4.断开 2 个插接器（D）。

仪表板中间
	1.脱开固定线束（A）的线束卡（B）

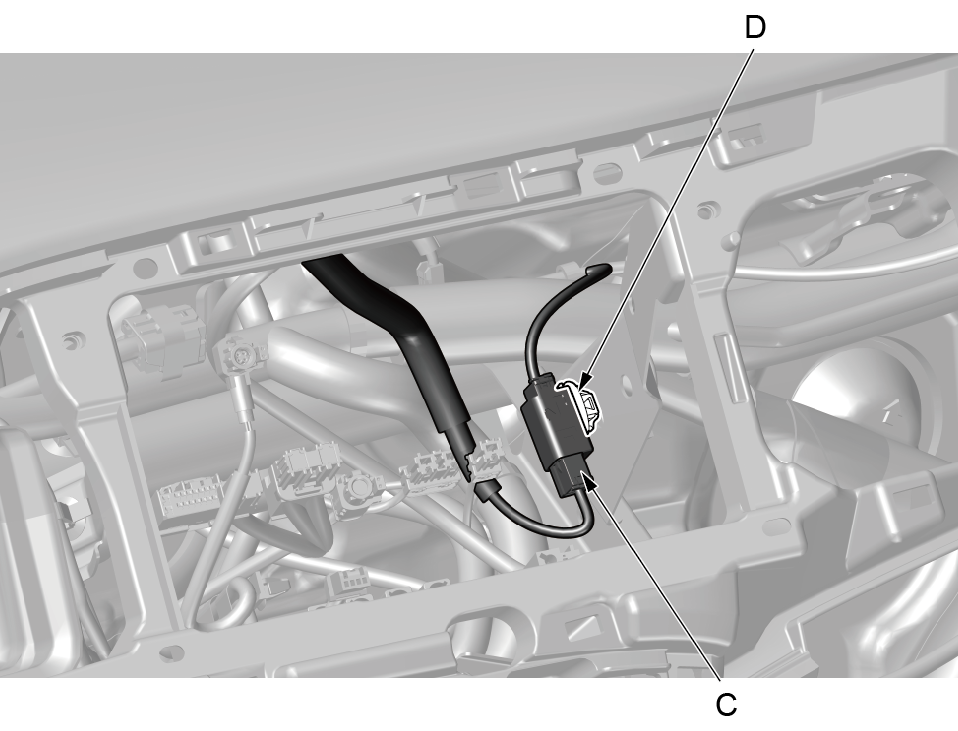

2.脱开插接器（C）。

3.脱开线束卡（D）。

4.脱开固定光照传感器线束（E）的线束卡（F）。

乘客侧
	1.断开插接器（A）。

2.脱开2个线束夹（A）。
3.断开插接器（B）。

仪表板面板

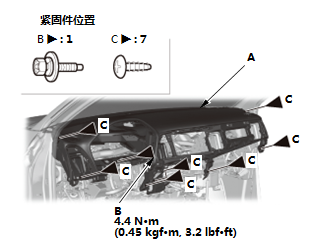

1.在助手的帮助下，拆下仪表板面板（A）。

安装

1.所有拆下的零件 - 安装

1.按照与拆卸相反的顺序安装零件。

乘客侧仪表板拆解和重新组装

拆卸

1.乘客侧仪表板-拆卸

2.乘客侧仪表板-拆解

	1. 按压危险警告开关两侧，推出危险警告开关（A）。

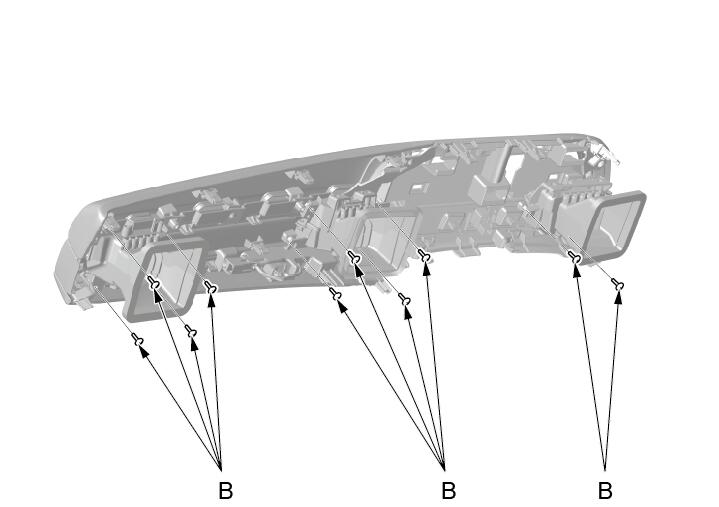

	2. 使用十字起拆卸通风口10个固定螺钉（B）。

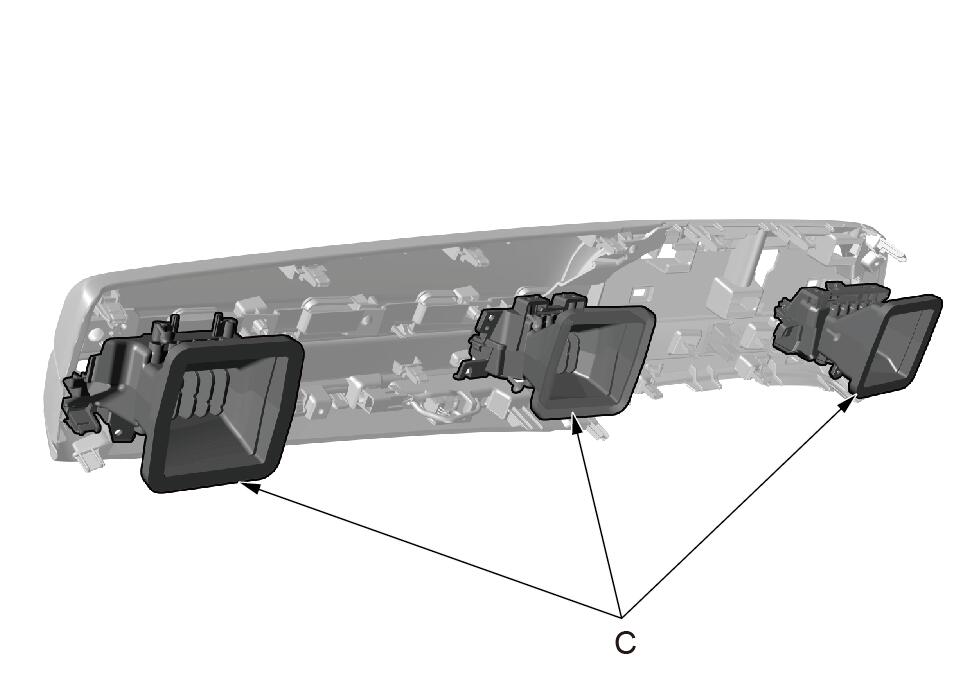

	3. 取下3个通风口（C）。

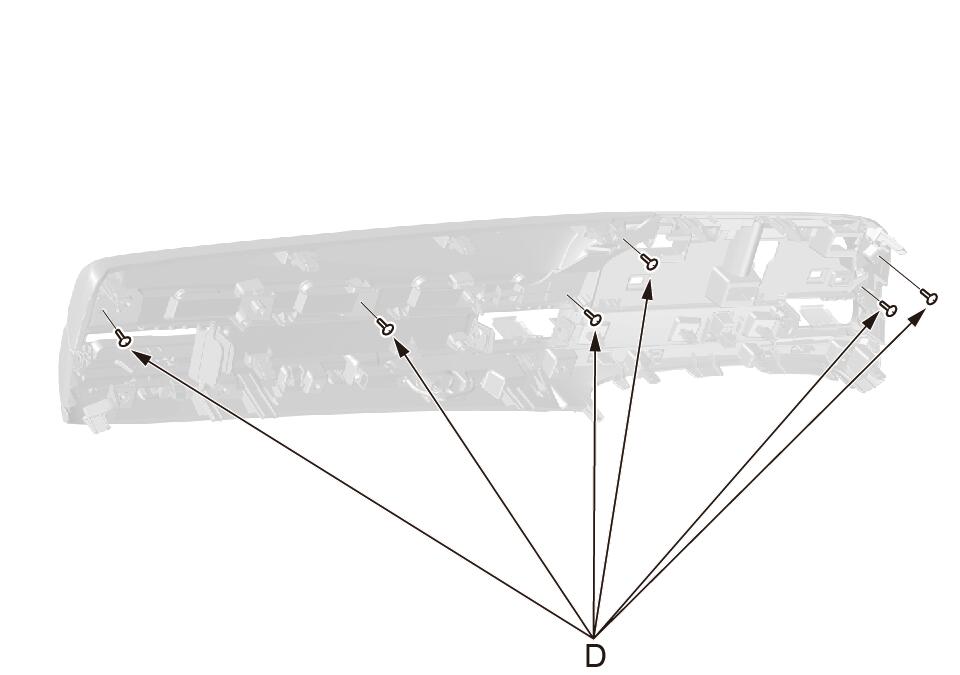

	4. 使用十字起拆卸6个乘客仪表板装饰件固定螺钉（D）。

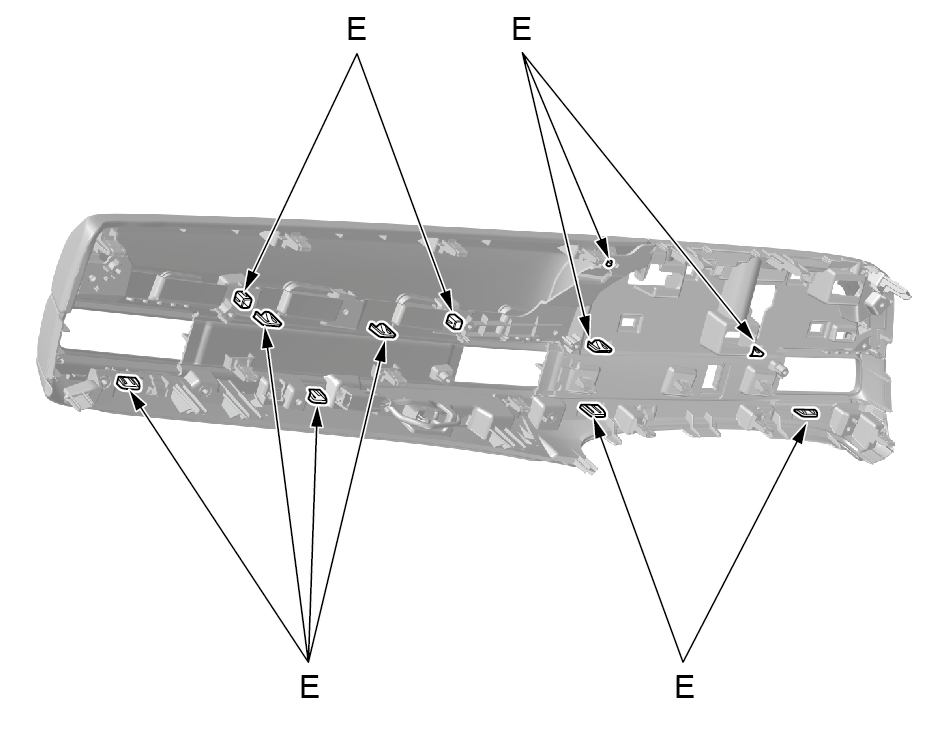

	5. 按压乘客仪表板装饰件固定卡子（E）并向后推出。

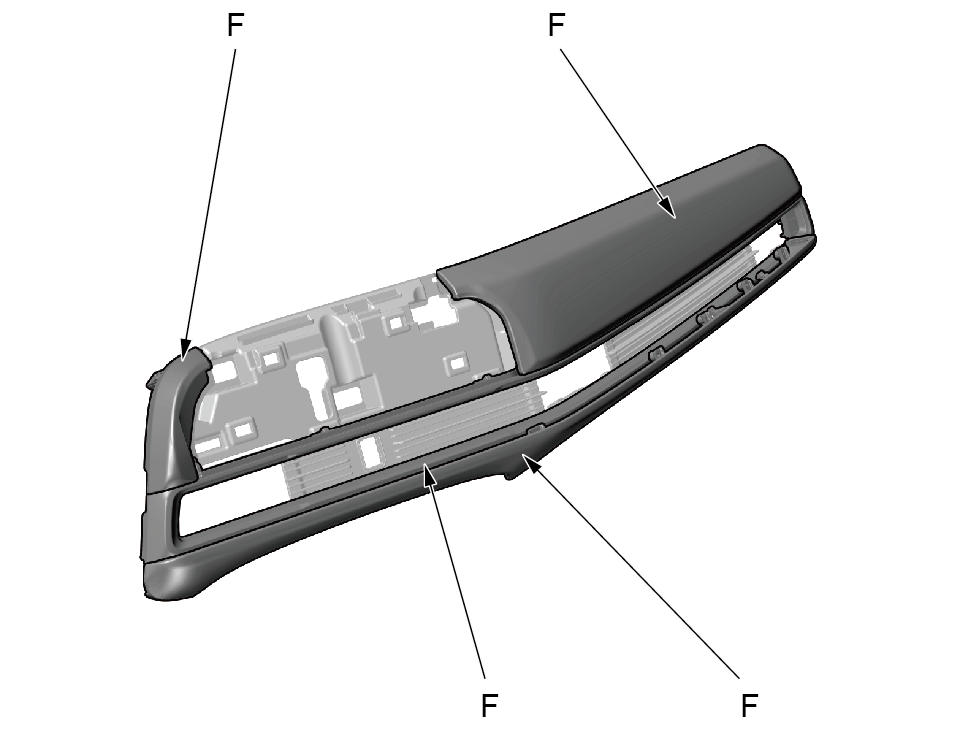

	6. 拆下乘客侧仪表板装饰件（F）。

安装

1.所有拆下零件-安装

1. 按照与拆卸相反的顺序安装零件。
