仪表控制模块拆卸和安装
注意事项

更换组合仪表之前，使用 HDS 检索仪表控制单元中的 ODO 数据。

拆卸

1. 仪表控制单元 - 读取


注意事项
  • 在开始进行重写程序前应先得到一个新的组合仪表。只有新仪表可以重写。
  • 在更新时，不要操作任何电气设备（前照灯、音响系统、空调、电动车窗、门锁等）。
  • 在不能与HDS 进行通信的组合仪表是不能进行重写的。
  • 确保 HDS 正确显示当前工作车辆上的 VIN。
  • 一旦已经启动该程序，在将HDS 从数据连接器上拆下前，必须完成该程序。
  • 连接一个跨接 12 V 蓄电池（不要连接 12 V 蓄电池充电器）以确保保持正确的12 V 蓄电池电压。

1. 将HDS 连接到数据连接器上。
2. 使用 HDS 从车身电气系统选择菜单显示上选择仪表。
3. 从ADJUSTMENT（调节）菜单上选择仪表控制单元更换（ODO 重写），并遵循显示界面上的说明读取 ODO 值。

2. 仪表板遮阳板 - 拆卸

3. 组合仪表 - 拆卸

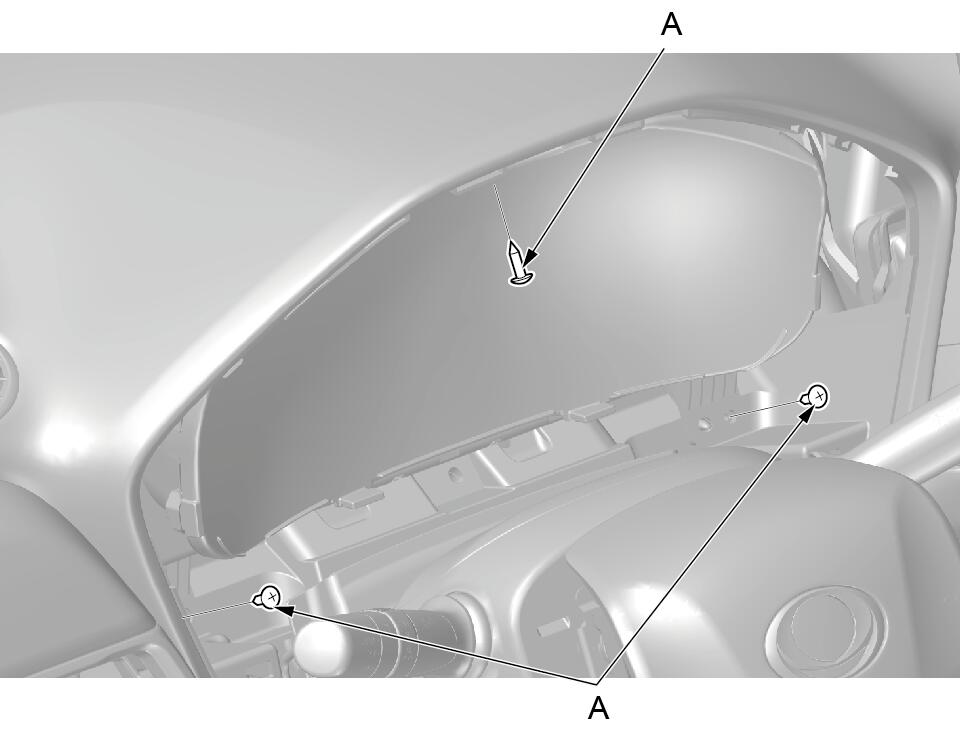

1. 使用十字起拆下组合仪表的3个固定螺钉（A）。



2. 轻轻向下拉组合仪表上侧的凸舌，拆下组合仪表（C）。

3. 将方向盘高度调节至最低。

4. 将转向柱调节至完全下倾位置及完全伸出位置。

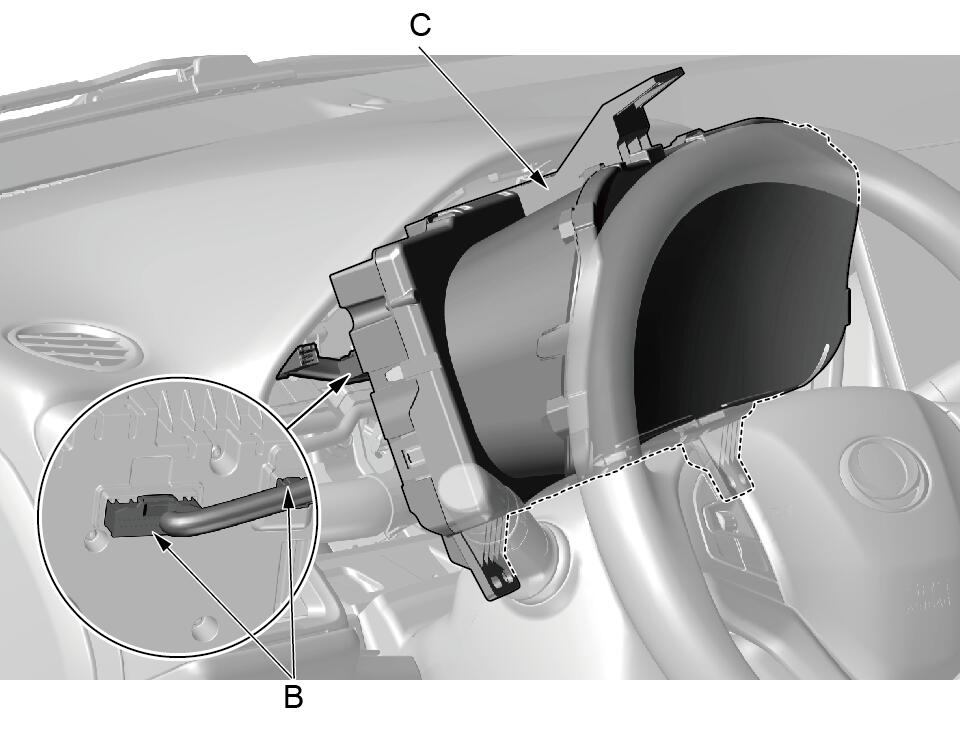

5. 向前转动组合仪表（C）。

6. 断开插接器（B）。

7. 拆下组合仪表（C）。

安装

1. 组合仪表 - 安装

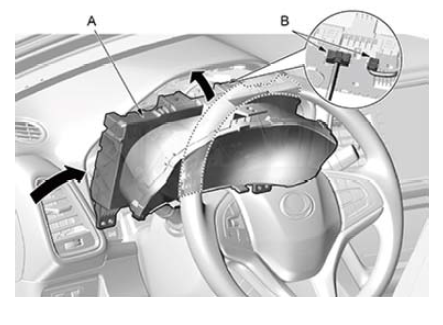

1. 从外侧安装组合仪表（A）。

2. 连接插接器 （B）。

3. 向后转动组合仪表。

4. 将组合仪表（A）对准上侧的凸舌安装到位。


5. 安装固定螺钉（C）。

2. 仪表板遮阳板 - 安装

3. 仪表控制单元 - 重写

  1. 选择WRITE DATA（写入数据），根据 HDS 显示的指示，将里程值数据导入新的仪表控制单元。如果数据传送失败，参考以下说明以释放锁止 ODO 值。



TRIP 和仪表亮度调节开关拆卸和安装

拆卸

1. 安全注意事项

2. 12V蓄电池端子 - 断开

3. 驾驶员侧仪表板下盖板 - 拆卸

4. TRIP 和仪表亮度调节开关- 拆卸

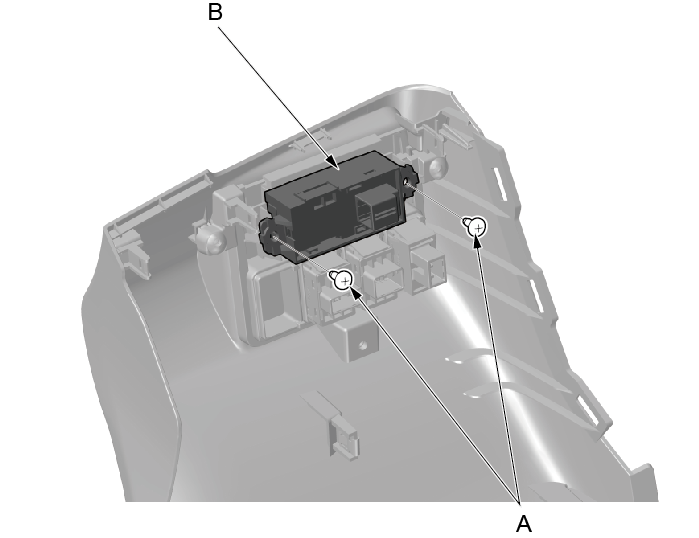

1. 使用十字起拆卸TRIP 和仪表亮度调节开关2个固定螺钉（A），取下TRIP 和仪表亮度调节开关（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



仪表自诊断功能
仪表控制单元有自诊断功能，它包括以下检查：
      • 指示灯驱动电路检查。
      • 开关输入检查。
      • 蜂鸣器驱动电路检查。
      • LCD 段检查。
      • 仪表驱动电路检查。
      • 通信线路检查（在仪表之间的车身控制器区域网络 (B-CAN) 通信线路和快速控制器区域网络
      • (F-CAN) 通信线路）。
注意事项
指示灯也通过通信线路来进行控制。

使用 HDS 执行自诊断功能

使用 HDS，选择车身电气、仪表，然后选择功能测试并执行自诊断功能。

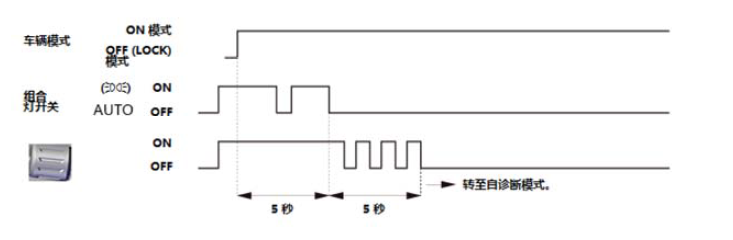

执行自诊断功能（手动方式）

执行自诊断功能前，确认动力总成舱盖下保险丝/继电器盒内 B21 号(10 A) 保险丝和仪表板下保险 丝/继电器盒内 C34 号(7.5 A) 保险或辅助仪表板下保险丝正常。
1. 按住 OK  开关。
2. 将组合灯开关转至 SMALL 位置  。
3. 将车辆转为 ON 模式。
4. 在 5 秒内，将组合灯开关转至 AUTO ，然后转至 SMALL 位置  并再次转至 AUTO 。
5. 在 5 秒内，松开 OK 开关，然后重复三次按下和松开 OK 开关。
注意事项
  • 处于自诊断模式时，仪表板灯亮度控制器正常工作。
  • 自诊断功能运行到通信线路检查时，用OK开关可再次启动蜂鸣器驱动电路和仪表驱动电路的检查。
  • 如果车速超过 2 km/h (1.2 mph) 或将车辆转为 OFF (LOCK) 模式，则自诊断模式结束。

指示灯驱动电路检查

胎压监测系统指示灯、电子助力转向(EPS) 系统警告灯、车辆稳定性辅助(VSA) OFF 指示灯、左转向信号指示灯、车辆稳定性辅助(VSA) 系统指示灯、ABS（防抱死制动系统）指示灯、电子驻车制动系统警告灯（琥珀色）、制动系统警告灯（琥珀色）、制动系统警告灯（红色）、远光指示灯、右转向信号指示灯、后雾灯指示灯、前雾灯指示灯、亮灯指示灯、12伏蓄电池充电故障警告灯、安全带未系警告灯、辅助保护系统警告灯、防盗系统报警指示灯、智能钥匙进入系统指示灯、防盗锁止系统指示灯、电力系统故障指示灯、驱动电机故障警告灯、外部充电线连接指示灯、动力电池故障警告灯、驱动功率限制指示灯、动力电池电量不足警告灯、READY指示灯、SPORT（运动）模式指示灯、制动力保持系统指示灯、制动力保持作动指示灯、定速巡航主指示灯、系统信息指示灯。

环境仪表颜色偏差检查

当进入自诊断模式时，环境仪表的颜色会按照顺序由红色、绿色和蓝色进行变化。

开关输入检查

在自诊断功能期间，如果将以下任何开关输入从OFF位置转到ON位置，则蜂鸣器鸣响一声： cruise main、cruise cancel、cruise set、cruise resume、、VSA off开关、调光开关-UP、调光开关-DOWN、自动制动保持开关、trip开关、返回开关、home开关、滚轮向上开关、滚轮向下开关、滚轮OK开关、上一个频道开关、下一个频道开关、音量加开关、音量减开关。

蜂鸣器驱动电路检查

当进入自诊断模式时，蜂鸣器鸣响五次。

LCD 段检查

进入自诊断模式后，所有字段闪烁五次。

仪表驱动电路检查

进入自诊断模式时，车速表、power/charge表、电量表从最小位置运行至最大位置，然后再回到最小位置。
注意事项
蜂鸣器停止鸣响且车速表等指示表回到最小位置，按下滚轮 OK ( )开关，再次启动蜂鸣 器驱动电路检查（一次嘟声）和仪表驱动电路检查，仪表车速表等指示表回到最小位置前，不能再次开始检查。

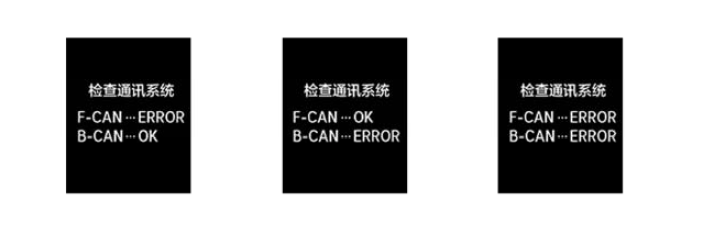

通信线路检查

处于自诊断模式时，进行 LCD/MID 段检查后再开始通信线路检查。
显示示例

结束自诊断功能

将车辆转为 OFF (LOCK) 模式。
注意事项
如果车速超过 2 km/h (1.2 mph)，则自诊断功能结束。
