仪表系统说明 - 概要

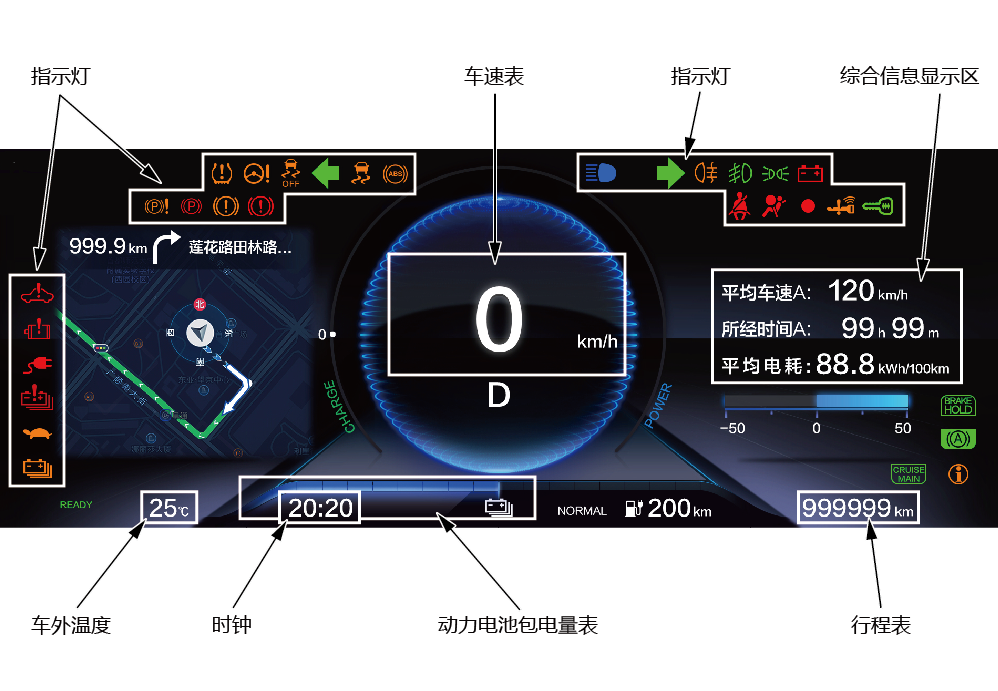

仪表控制单元是全液晶屏界面，有车速表、POWER/CHARGE表、换挡位置指示灯和其它指示灯，同时还显示导航/音响/蓝牙电话/语音识别信息以及综合信息，可通知驾驶员车辆各状态信息。

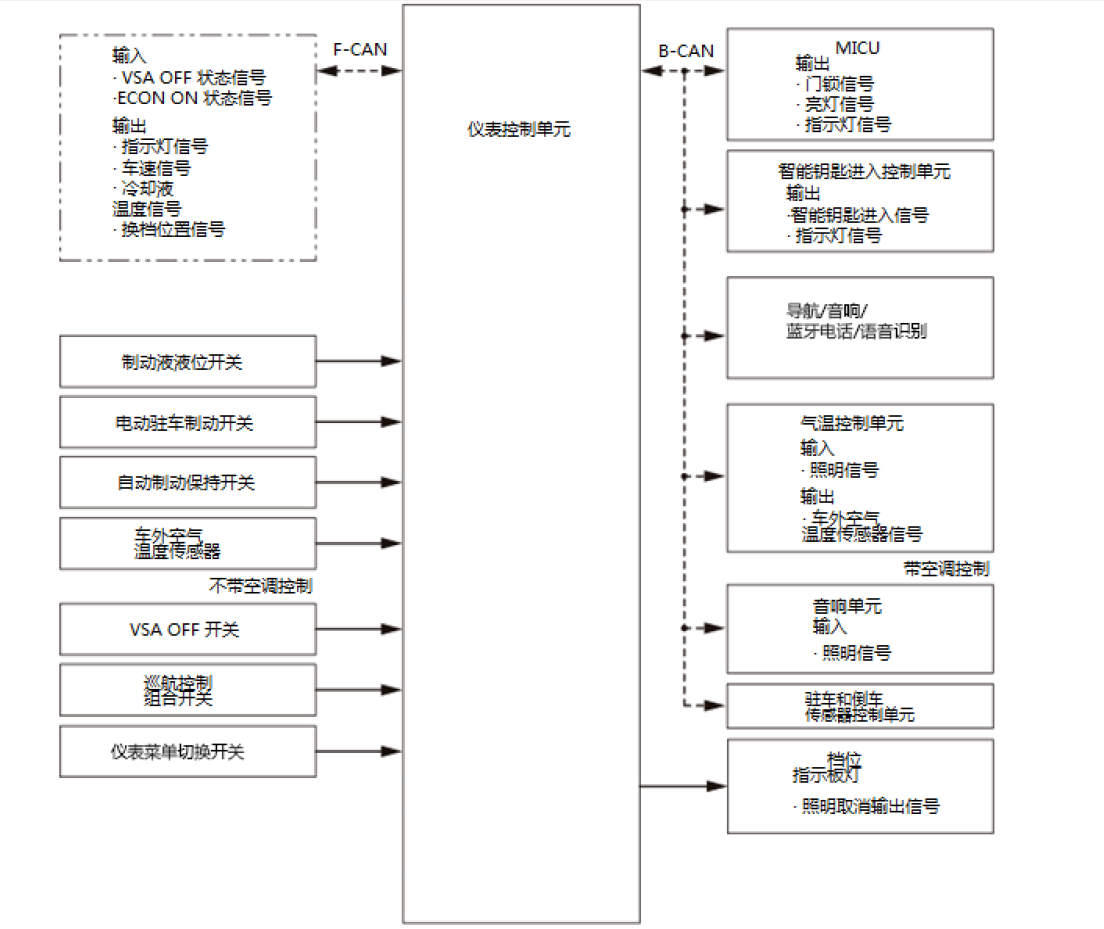

仪表系统说明 - 系统图



仪表系统说明 - 控制/功能

车速表

VCU使用F CAN为仪表控制单元提供车速信号，根据此输入，仪表控制单元显示当前车速。

综合信息显示区

综合信息显示区提供平均车速、所经时间、平均电耗、瞬时电耗、设置菜单、报警提示信息、诊断系统DTC等信息。

车外空气温度

仪表控制单元使用来自车外空气温度传感器的测量值或车外空气温度传感器信号提供的通过B-CAN 从空调控制单元获取的测量值。车外空气温度指示器所显示的温度可被重新校准 ±3 °C (± 5 °F)，以满足客户的期望。

仪表控制单元接收信息

仪表控制单元通过F-CAN 和 B-CAN 从各控制单元接收信息，使指示灯点亮或闪烁。电子驻车制动开关、VSA OFF 开关、巡航控制组合开关、菜单切换开关、制动液液位开关直接连接至仪表控制单元。仪表控制单元通过B-CAN 从MICU 接收转向信号指示灯信号，并激活转向信号指示灯。

无钥匙进入系统信息

仪表控制单元通过B-CAN 从无钥匙进入控制单元接收信息，以显示无钥匙进入系统的状态。

蜂鸣器

仪表控制单元包括蜂鸣器，为驾驶员提供音频警报。

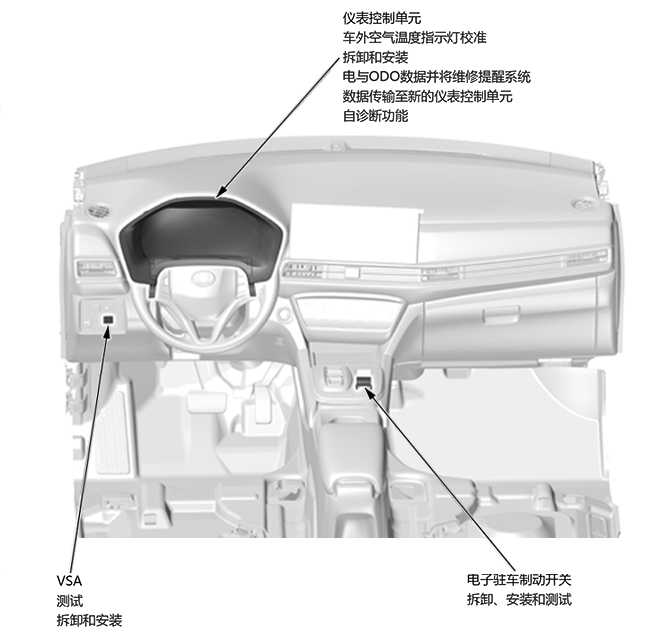

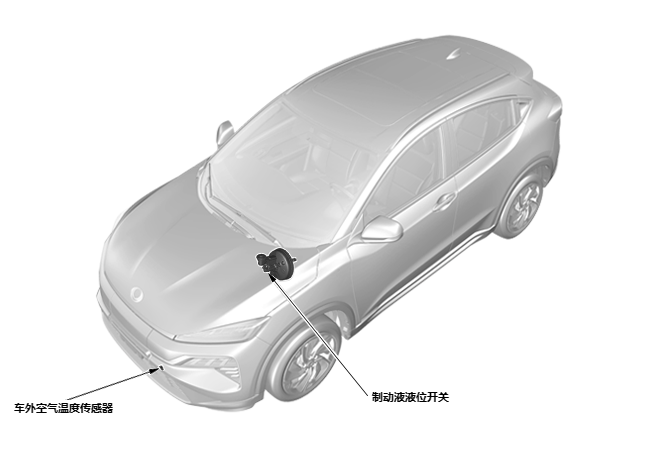

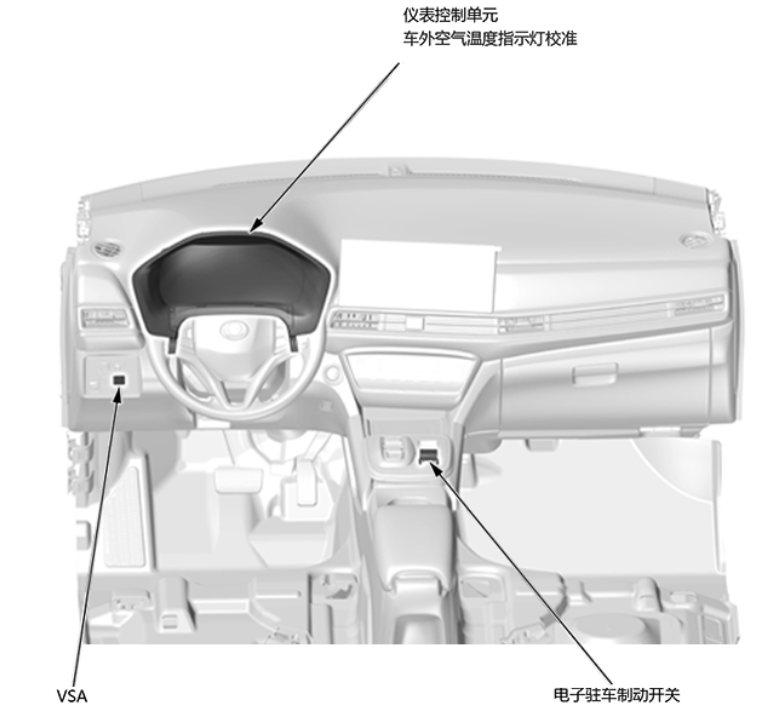

仪表部件位置索引





重写 ODO 数据并将维修提醒系统数据传输至新的仪表控制单元
注意事项
  • 在开始进行重写程序前应先得到一个新的仪表控制单元。只有新仪表可以重写。
  • 在更新时，不要操作任何电气设备（前照灯、音响系统、空调、电动车窗、门锁等）。
  • 在不能与HDS 进行通信的仪表控制单元上是不能进行重写的。
  • 确保 HDS 正确显示当前工作车辆上的 VIN。
  • 一旦已经启动该程序，在将HDS 从数据连接器上拆下前，必须完成该程序。
  • 连接一个跨接 12 V 蓄电池（不要连接 12 V 蓄电池充电器）以确保保持正确的12 V 蓄电池电压。

1. 在新仪表控制单元上重写ODO 数据 - 程序



重写和转换

1. 更换仪表控制单元前，连接 HDS。

2. 使用 HDS 从车身电气系统选择菜单显示上选择仪表。

3. 从ADJUSTMENT（调节）菜单上选择仪表控制单元更换（ODO 重写），并遵循显示界面上的说明读取 ODO 值。

4. 更换仪表控制单元。

5. 在调整菜单上选择仪表控制单元更换（ODO 重写），然后选择读取外部数据，并保存 ODO 值数据到 HDS。

6. 在 HDS 显示屏上选择WRITE DATA（写入数据）并遵循指示，安装ODO 值到更换的仪表控制单元。如果数据传输失败，参考以下说明以发布锁止 ODO 值。


如何将锁止里程表里程导入原来的仪表控制单元中。

如果试图将里程表导入至新的仪表总成后，里程表显示屏有一横线(－－－)、混淆或显示一个不正确的值，原来的仪表控制单元可以解锁并恢复为原始状态。这样，下次导入里程时可以再次使用：

1. 确认有最新的 HDS 软件版本。
2. 确保 HDS 正确显示当前工作车辆上的 VIN。
3. 车辆处于 OFF(LOCK) 模式，连接原来的仪表控制单元。
