转向柱/EPS 控制单元拆卸和安装

拆卸

注意事项
  • SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。
  • 不要松开锁止杆直至转向柱/EPS 控制单元已安装。如果锁止杆在安装前已释放，则在安装后调整转向柱。

1.12 伏蓄电池端子 - 断开
2. 转向柱倾斜和伸缩位置 - 设置

  1. 将转向柱设置为中心倾斜位置和中心伸缩位置。

3. 方向盘- 拆卸

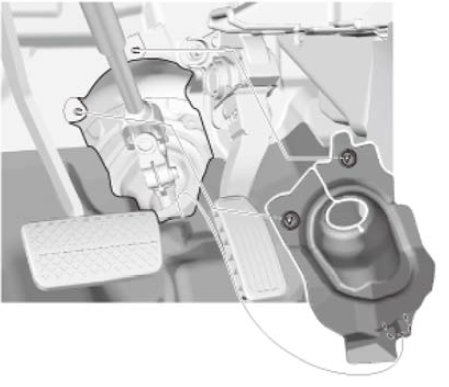

4. 转向节盖- 拆卸



5. 转向节- 断开

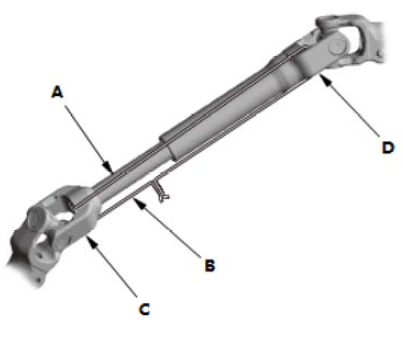

1. 在花键轴的转向节锁眼 (C) 和花键管的转向节锁眼 (D) 之间用一段钢丝  (B) 将花键轴  (A) 固定在转向柱上，以防花键轴下部被拉出。

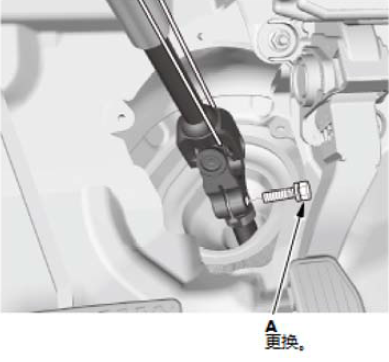

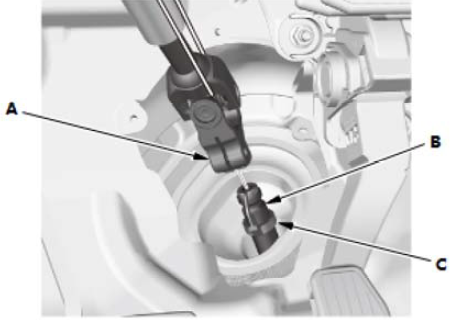

2. 拆下转向节螺栓 (A)  。

3. 从小齿轮轴  (B)  上断开转向节 (A) 。

注意事项
  • 如果中央导向件 (C) 位置正确并未移动，将其保持在原位。
  • 如果中央导向件已脱落，将其丢弃。

6. 转向柱盖- 拆卸

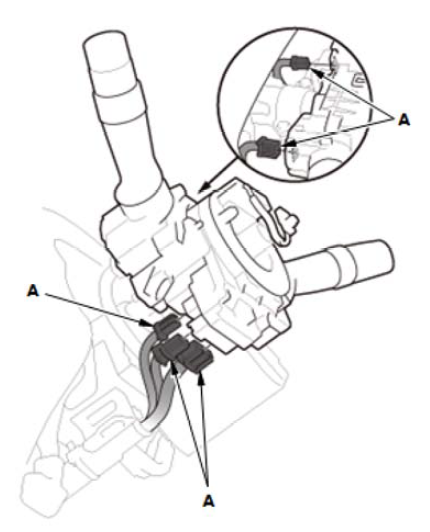

7. 组合开关体总成 - 拆卸

1. 断开插接器 (A) 。

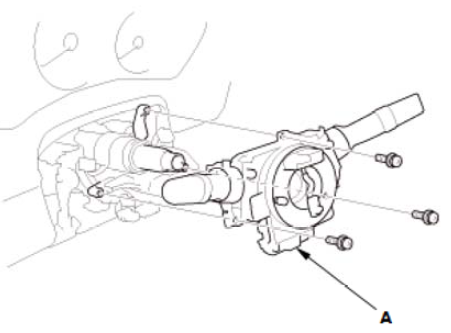

2. 从转向柱轴上拆下组合开关体总成 (A) 。

8. 驾驶员侧仪表板下盖- 拆卸
9. 转向柱/EPS 控制单元 - 拆卸

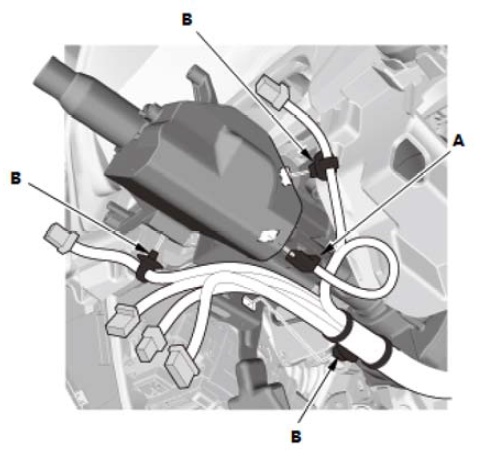

1. 断开插接器 (A) 。
2. 拆下卡扣 (B) 。

3. 断开插接器 (A) 。

4. 拆下卡扣 (B) 。

5. 拆下转向柱/EPS 控制单元 (C) 。

安装

注意事项
  • SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。
  • 不要松开锁止杆直至转向柱/EPS 控制单元已安装。如果锁止杆在安装前已释放，则在安装后调整转向柱。

1.转向柱/EPS 控制单元 - 安装

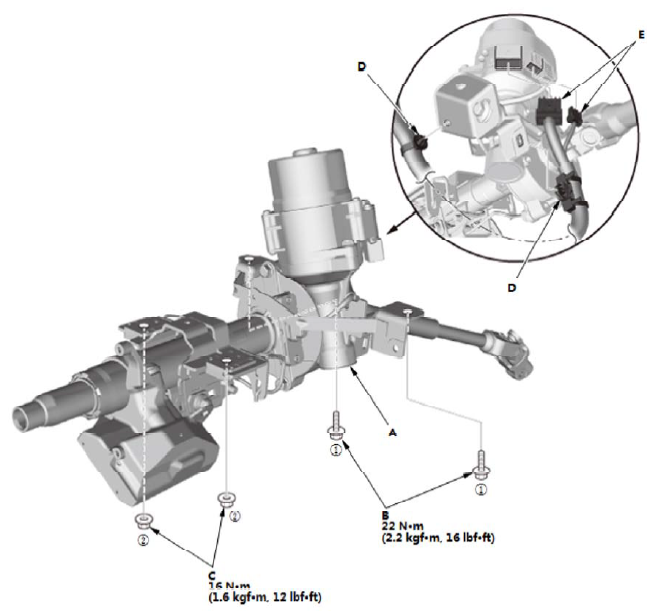

1. 安装转向柱/EPS 控制单元 (A) 。

2. 按所示数字顺序，紧固螺栓 (B) 和螺母 (C) 至规定扭矩。

3. 安装卡扣 (D) 。

4. 连接插接器 (E) 。

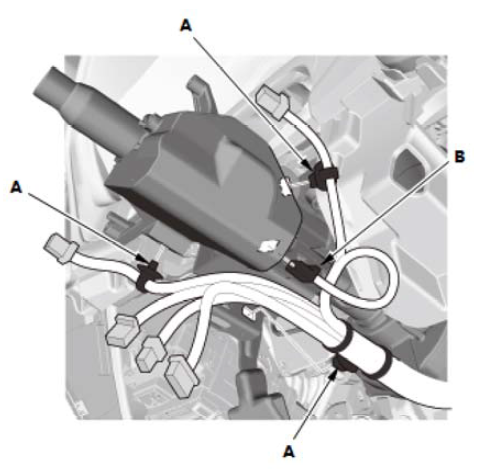

5. 安装卡扣 (A) 。

6. 连接插接器 (B) 。

2. 驾驶员侧仪表板下盖- 安装
3. 组合开关体总成 - 安装

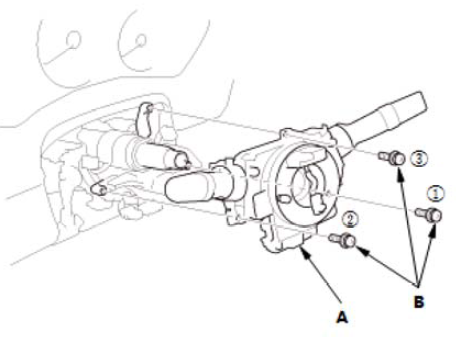

1. 安装组合开关体总成 (A) 。
2. 按所示数字顺序拧紧螺钉 (B) 。



3. 连接插接器 (A) 。

4. 转向柱盖- 安装

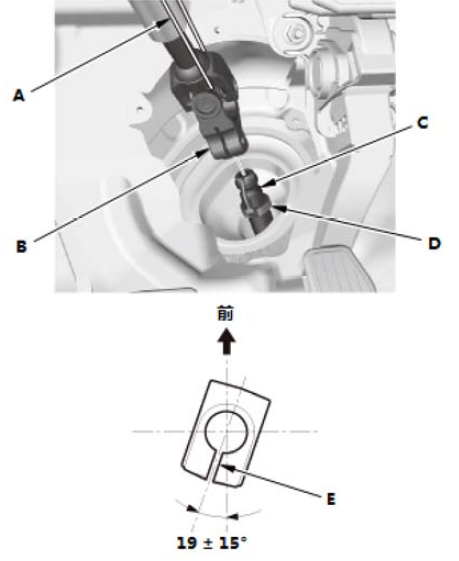

5. 转向万向节- 连接

1. 剪断线束 (A) 。

2. 将转向万向节 (B) 的下端滑至行星齿轮轴（C）上。

注意事项
  • 带中央导向件的行星齿轮轴：通过对准中央导向件 (D)
    安装转向万向节。
  • 不带中央导向件的行星齿轮轴：通过将开口 (E) 定位在
    角度范围内定位转向柱。

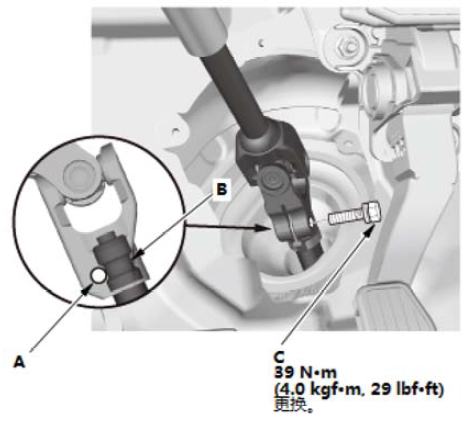

3. 将转向万向节上的螺栓孔 (A) 与齿轮轴周围的凹槽 (B) 对准。

4. 松松地安装新的转向万向节螺栓 (C) 。

5. 确保万向节螺栓牢固地处于齿轮轴的凹槽中。

6. 将万向节螺栓紧固至规定扭矩。

7. 拉动转向万向节，确保转向万向节完全固定。

6. 转向节盖- 安装

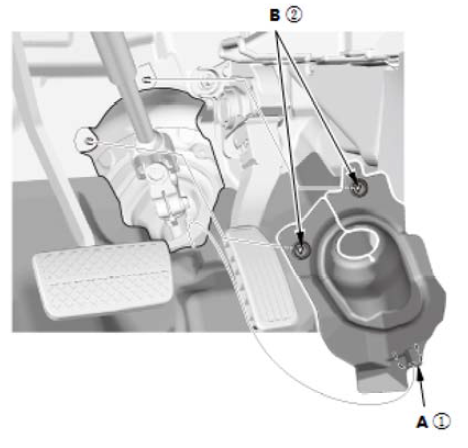

1.按所示编号顺序安装卡扣 (A) 和压帽 (B) 。

注意事项

检查转向节盖是否损坏和破裂。如果转向节盖破裂，更换转向节盖。

7. 方向盘- 安装
8. 12 伏蓄电池端子 - 连接
9. 转向 - 检查



1.安装后，检查以下项目：

  • 车辆准备就绪，点亮READY灯，反复转动方向盘，使其锁定和解锁几次。
  • 检查EPS 指示灯是否不亮。
  • 检查方向盘辐角。如果方向盘辐角左右不等（方向盘和齿条不居中），校正转向节/小齿轮轴花键的啮合情况。

10. 车轮定位 - 检查
11. VSA 传感器中间位置 - 记忆
