方向盘拆卸和安装

拆卸

注意事项

SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。

3.方向盘- 拆卸

1. 将前轮置于笔直向前位置。

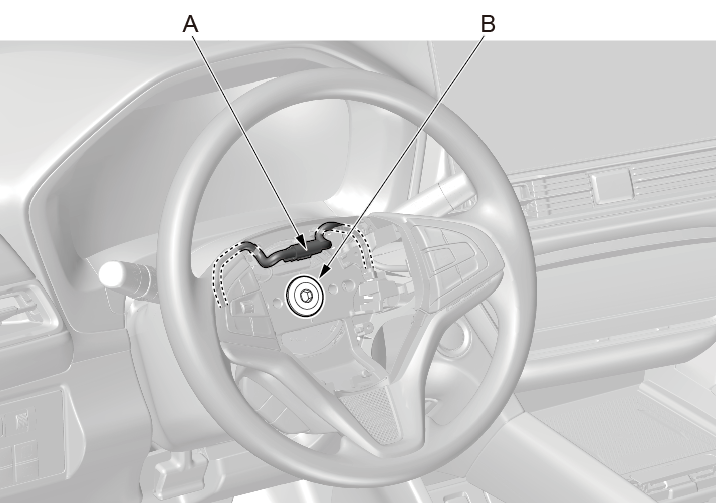

2. 断开插接器（A）。
3. 松开方向盘螺栓（B）三圈。

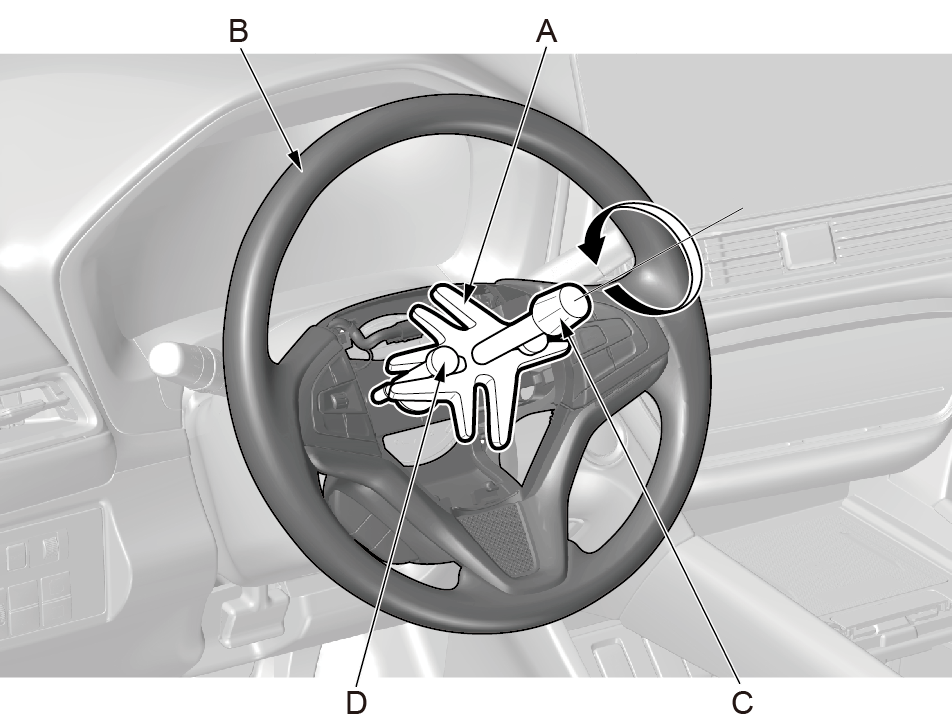

4. 在方向盘（B）上安装市售方向盘拔出器（B）。
5. 通过转动拔出器的压力螺栓（C），从转向柱轴上释放方向盘。

注意事项

6. 拔出方向盘拔出器。

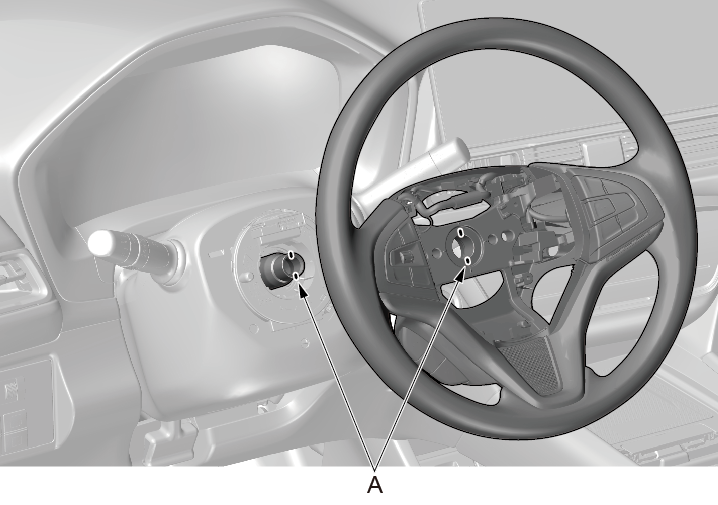

7. 使用记号笔标记方向盘与转向柱齿圈位置（A）。

8.从转向柱上拆下方向盘（A）。

注意事项

从转向柱轴的螺纹（B）上拆下旧的密封胶。

注意事项

SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。

1.方向盘- 安装

1. 确保前轮笔直向前。

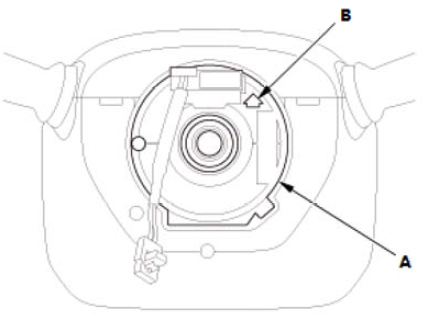

2. 确定线盘（A）的中心。方法是先顺时针旋转线盘直到其停止。
3. 逆时针转动线盘约三满圈。线盘上的箭头标记（B）应朝上。

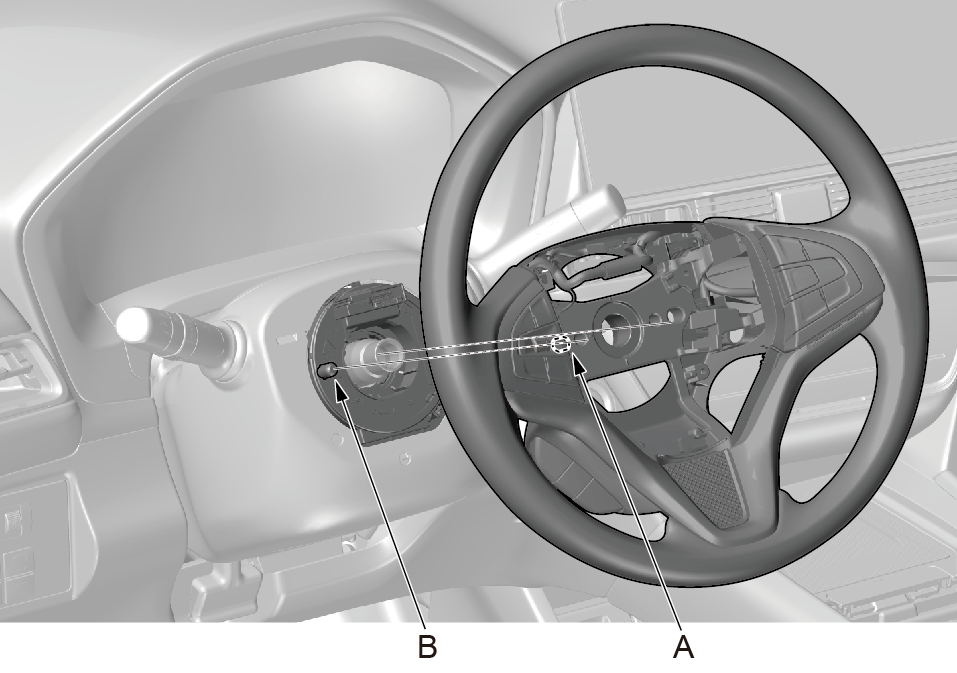

4. 定位方向盘毂（A），使其卡入线盘的销（B）。

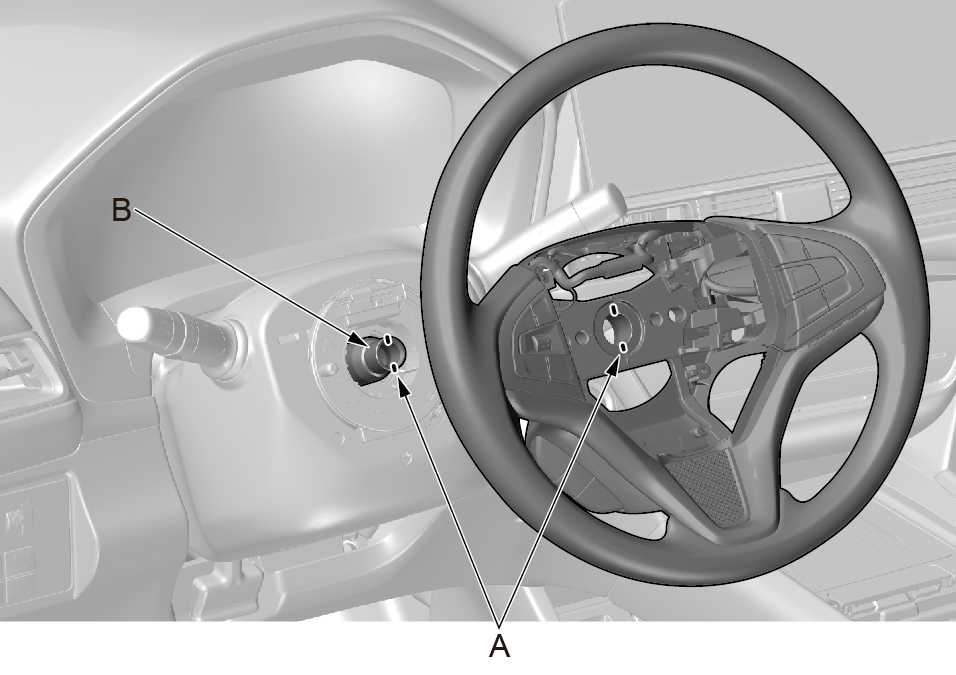

5. 将方向盘对准转向柱轴上的标记线（A）进行安
装。
6. 将方向盘安装到转向柱轴上。

注意事项

安装方向盘时，不要拍打方向盘或转向柱
轴。

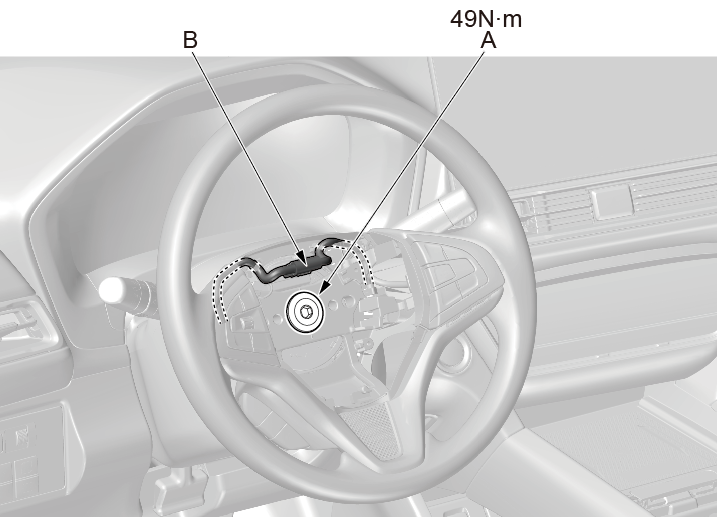

7. 安装新的方向盘螺栓 (A) 并将其拧至规定扭矩。

注意事项

安装方向盘螺栓并在 5 分钟内使用规定扭矩
将其拧紧。

8. 连接插接器（B）。
9. 确保线束的布线和固定正确。

2. 驾驶员侧安全气囊- 安装
3. 12 伏蓄电池端子 - 连接
4. 方向盘辐角 - 检查

1. 检查方向盘辐角。
2. 如果方向盘辐角左右不等（方向盘不居中），校正方向盘/转向柱轴花键的啮合情况。
