音响单元拆卸和安装

注意事项

在电子部件上作业时，确保工作区域干净且无尘。
确保手部干净且没有机油和润滑脂。
如果更换音响单元，写下音响的预设值（如果可能），然后将它们输入新的音响单元。
确保牢固连接挠性印刷电路。

拆卸

1.安全注意事项

2.12V蓄电池端子 - 断开

3.中控液晶屏-拆卸

4.乘客侧仪表板面板 - 拆卸

5.音响单元总成 - 拆卸

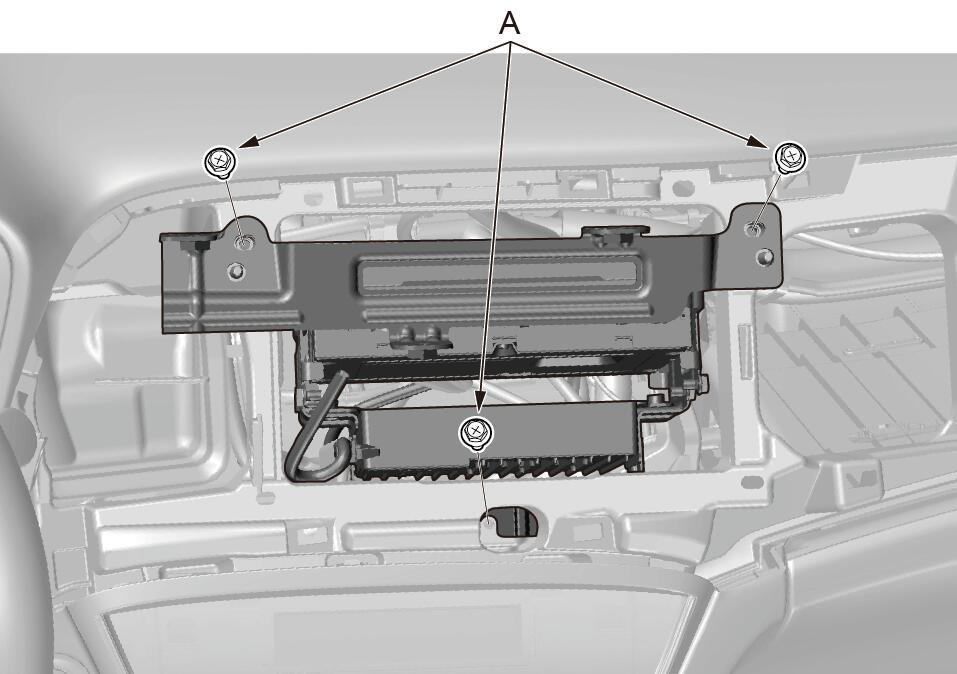

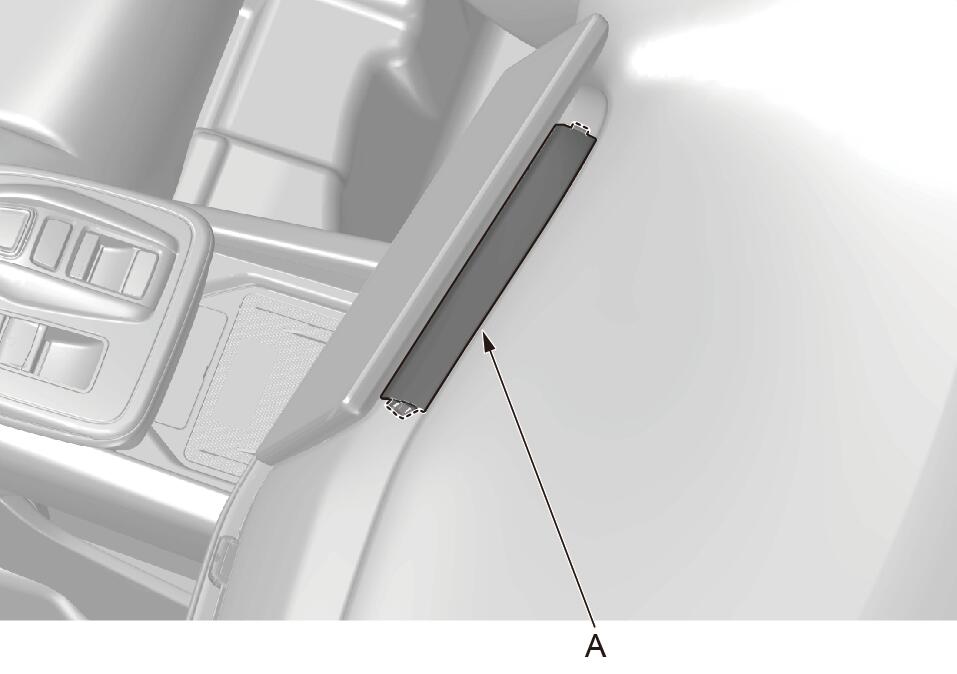

1. 使用8mm套筒拆卸音响单元总成固定螺栓（A）。

注意事项

拆卸固定螺栓（A）时，避免掉落。

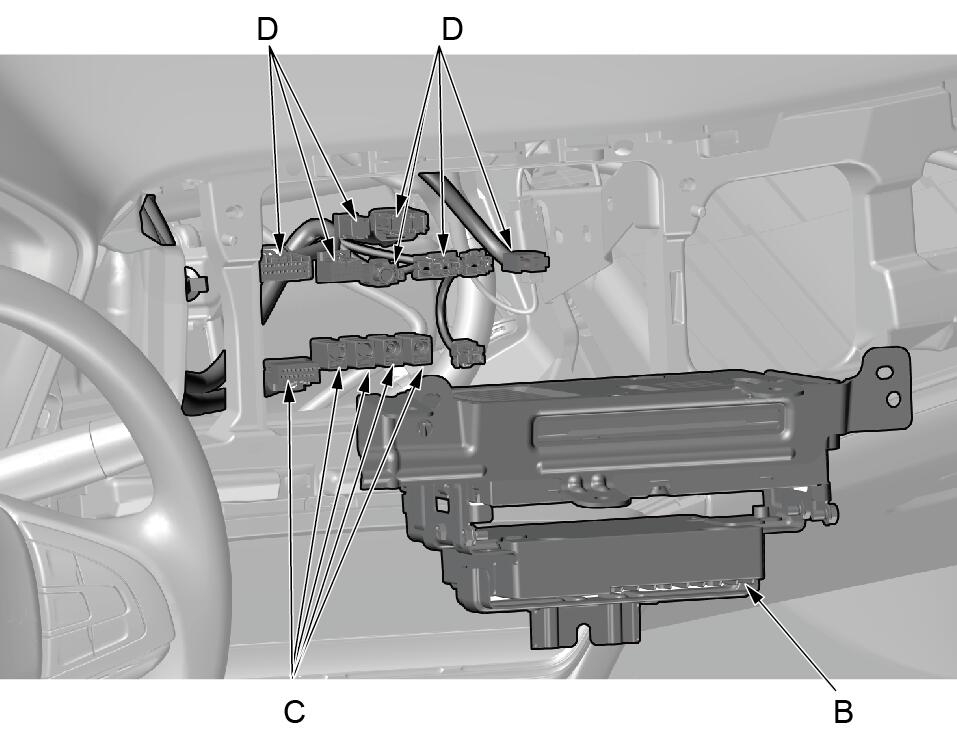

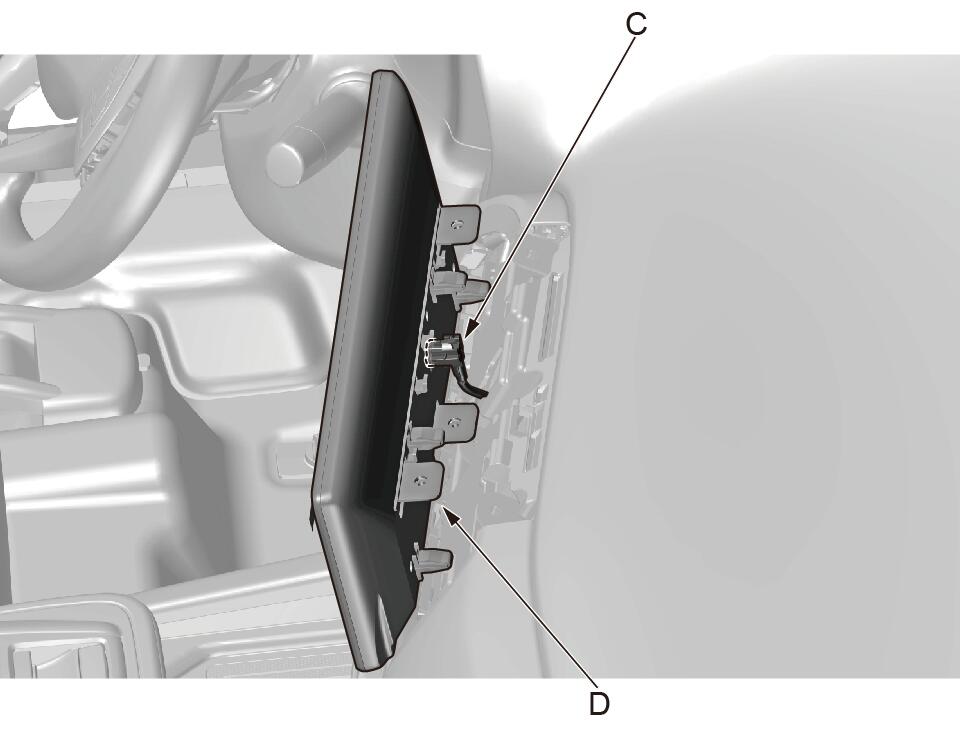

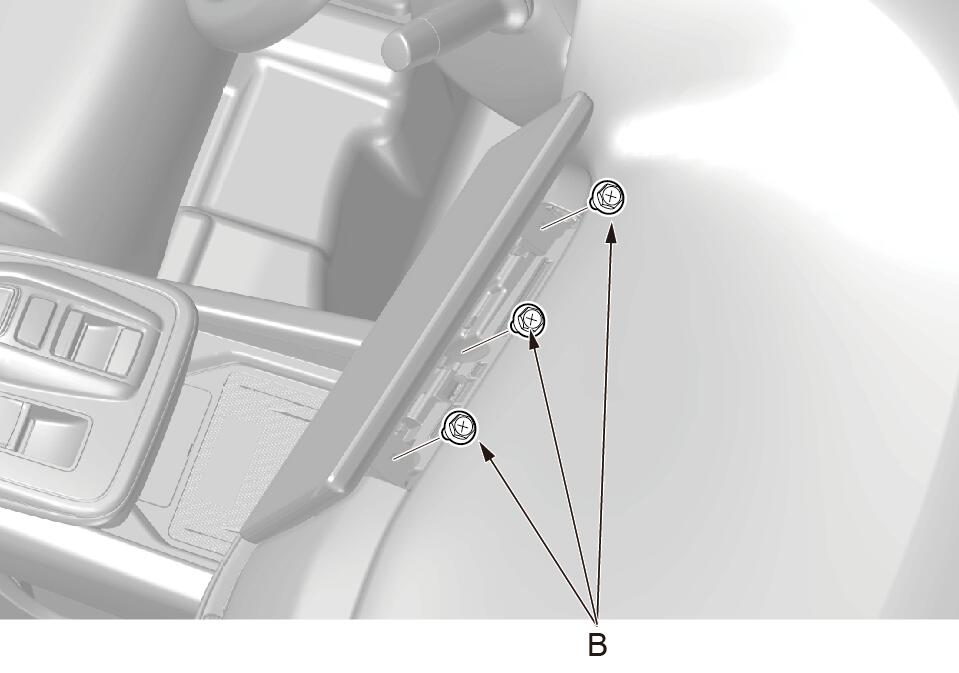

3. 向外拉出翻转音响单元总成（B）。

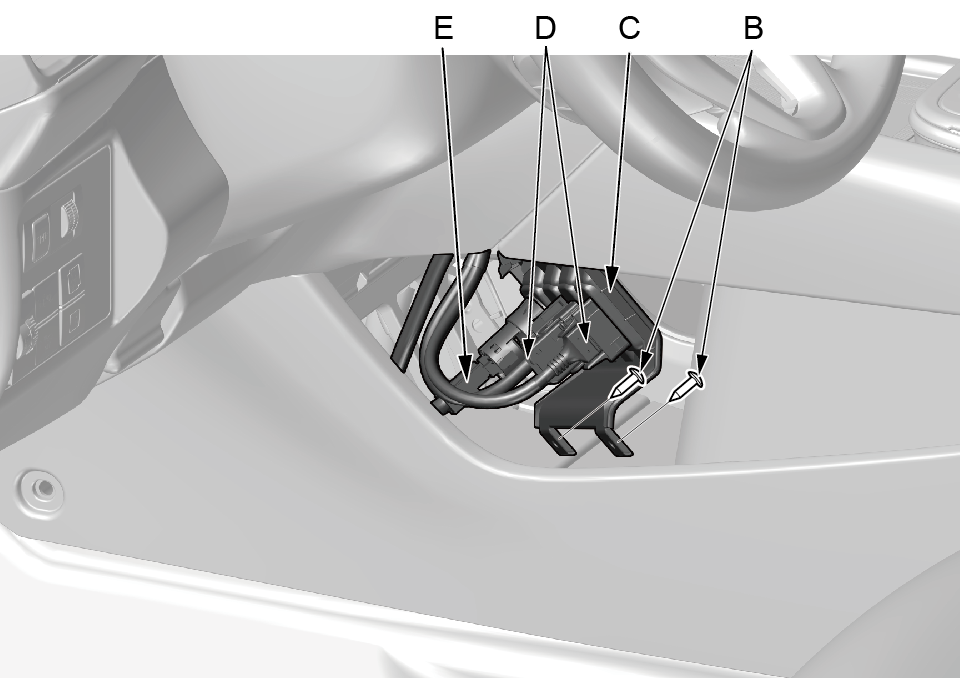

4. 脱开远程信息处理单元插接器（D）。

5. 脱开音响单元插接器（C），取下音响单元总成（B）。

6.音响单元 - 拆卸

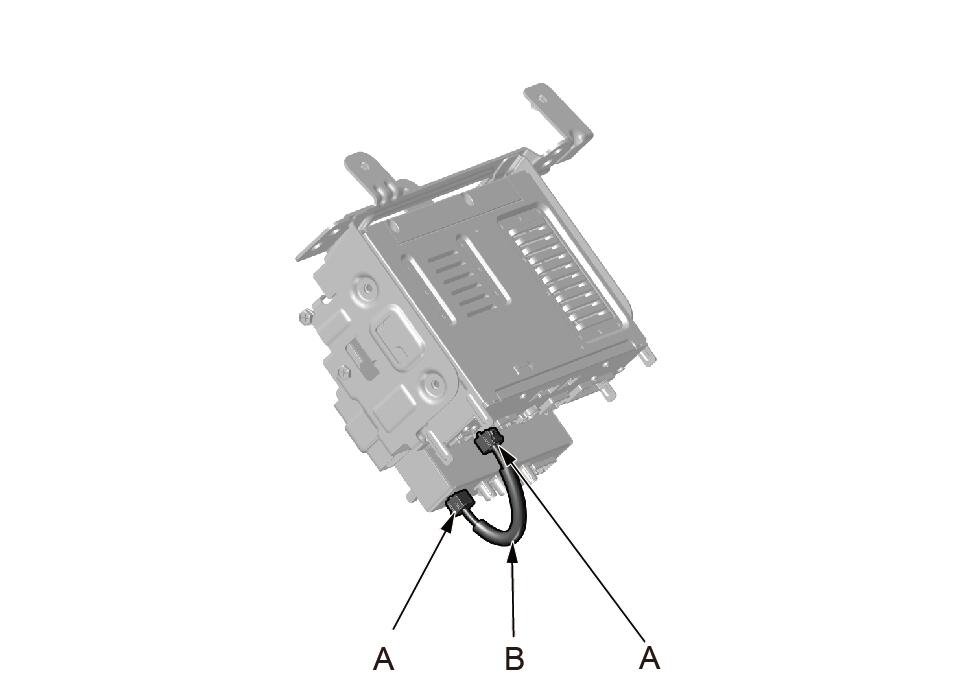

1. 按压远程信息处理单元与音响单元连接线束插接器锁止卡，脱开线束两端插接器（A）。

2. 取下远程信息处理单元与音响单元连接线束（B）。

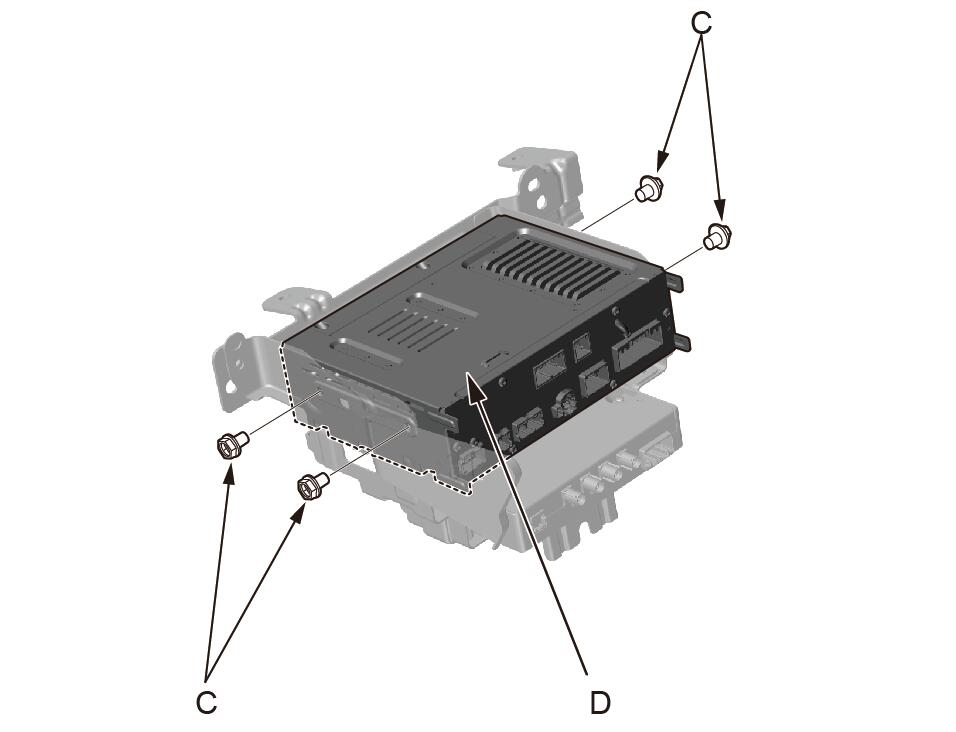

4. 使用10mm套筒拆卸远程信息处理单元支架固定螺栓（C）。

5. 取下远程信息处理单元（D）。

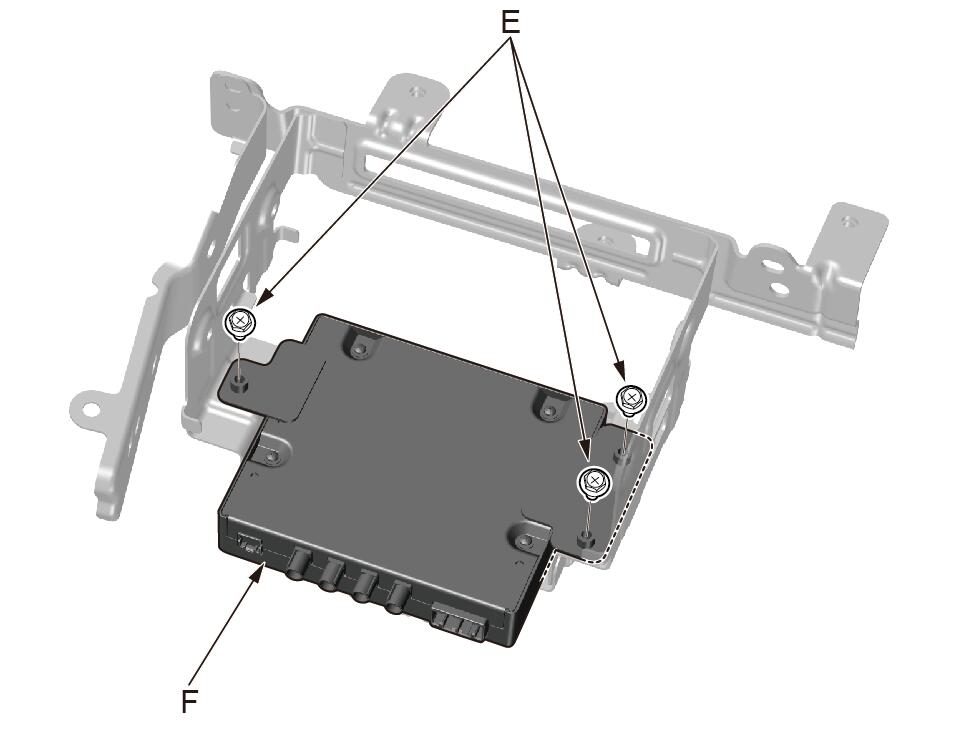

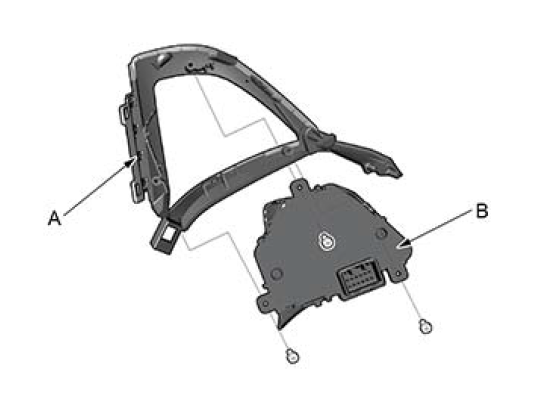

6. 使用10mm套筒拆卸音响单元固定螺栓（E）。

7. 取下音响单元（F）。

安装

1.所有拆下的部件 - 安装

1.按照与拆卸相反的顺序安装零件。

音响和可视系统 - 概要

概述

音频和视频系统的功能包括数字音频/视频播放、与用户设备进行无线通信，以及显示驾驶员的支持信息。

音响单元

音响单元作为处理器，可播放 USB、蓝牙音频和 iPod 音乐。通过音响单元按钮、触摸屏（直触摸摸显示屏选择界面上的项目）或音响遥控开关（在方向盘上）选择音响功能。

音响单元有一个内置 EEPROM（电可擦可编程只读存储器）。即使断开12 伏蓄电池，该存储器仍能存储音响预设数据（声音设置等）。

音响单元有两种类型，具体取决于车型。

智能屏互联系统型

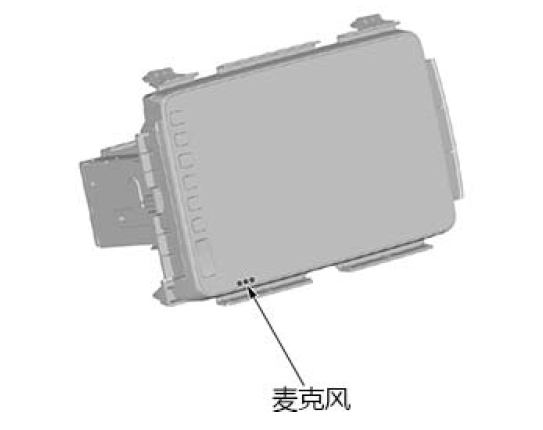

音响单元有一个8 英寸 WVGA 电容触摸屏。用于识别声音或免提电话的两个麦克风、一个用于蓝牙通信的天线，以及一个用于无线LAN 通信的天线均内置在音响面板中。麦克风的聚束能力提供高方向性，可清楚地拾取驾驶员和前排乘客的语音。作为高级功能，还提供智能手机关联功能和视频播放功能。

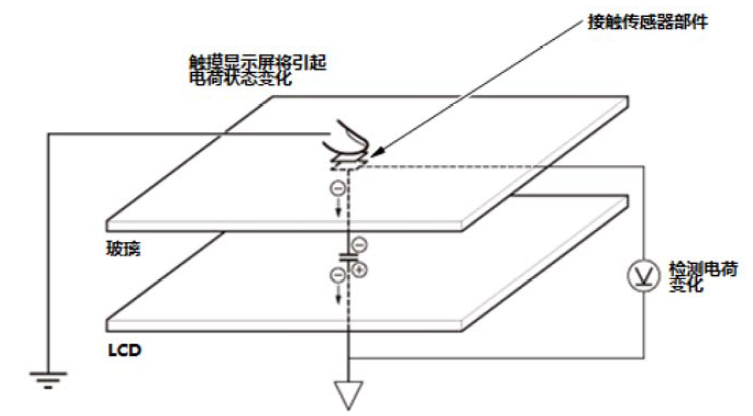

电容触摸屏

将手指作为导体靠近电容触摸屏，然后改变触摸传感器的电荷状态。通过检测触摸传感器的电压变化位置，将屏幕的触摸操作和动作关联起来。

支持软触摸操作。正常操作不需要硬触碰触摸屏。电容触摸屏上不可使用厚手套、指甲或钢笔。

音响单元功能

自诊断功能

音响单元具有自诊断功能，可检查音响单元或连接是否故障。此外，音响单元带有可在诊断界面查看的原始硬性错误代码*，从而识别故障部件。

失效保护功能

系统检测到音响单元温度异常高时，该单元将执行失效保护控制：

内置冷却风扇打开/关闭控制*：当音响单元温度过高时，音响单元打开冷却风扇直至温度下降。
显示屏背光打开/关闭控制：当音响单元显示屏温度过高时，音响单元显示错误信息，然后显示屏背光关闭（背景系统保持点亮）直至温度下降。

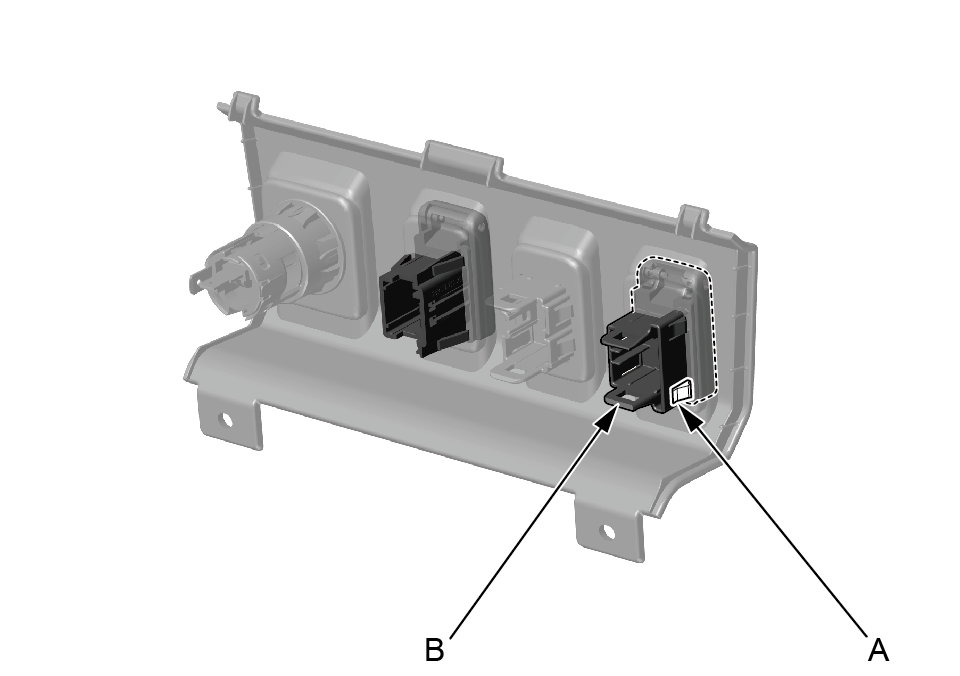

USB 连接

配有 USB 端口以便外部设备输入和智能手机连接。

蓝牙连接

音响单元支持蓝牙 3.0+EDR 版本。蓝牙 3.0+EDR 版本支持音频流、无线播放音响设备、免提电话通话、数据通信和电话簿载入。

速度音量控制补偿(SVC)

所有音响系统均配有车速感应音量补偿(SVC)。音响单元从仪表控制单元 (B-CAN) 接收车速脉冲(VSP)。当车速增加时，系统处理车速输入并提高音响系统的音量，以针对高速产生的内部噪音进行补偿。当车辆减速时，音量恢复正常水平。SVC 有四种设置：SVCOFF、SVC LOW、SVC MID 和 SVC HIGH，可使用音响单元进行调节。

蓝牙音频

蓝牙音频允许具有音乐功能的蓝牙认证电话通过采用蓝牙技术的汽车音响系统播放音乐。用户可通过无线连接遥控电话的音乐播放器。

用户可通过无线连接播放电话中存储的音乐。
用户可通过无线连接选择下一首歌曲、上一首歌曲以及继续/暂停。

注意事项

并非所有的电话都支持蓝牙音频功能。

支持的设备

支持 A2DP 1.0、AVRCP 1.0、1.3 和 1.4 的蓝牙音乐电话。
不支持便携式音乐装置（如 iPod）的蓝牙适配器。

注意事项

可使用的功能视连接的电话而定。

USB 适配器

将设备插入 USB 端口时，音响系统可播放便携式音频播放器、USB 驱动器等设备中的数字音乐。将车辆转为ACCESSORY 模式时，音响单元开始与连接的 USB 设备通信并向 VBUS 供电。搜索和播放文件时，音响单元控制该设备。并非所有播放器和播放器功能都与USB 适配器兼容。更多信息请参见用户手册。

支持的设备
