刮水器/清洗器系统说明 - 概要

车辆配备预设间隔间歇性挡风玻璃刮水器/清洗器和后刮水器/清洗器。根据从刮水器/清洗器开关接收的信号，刮水器/清洗器电机由 MICU 控制。

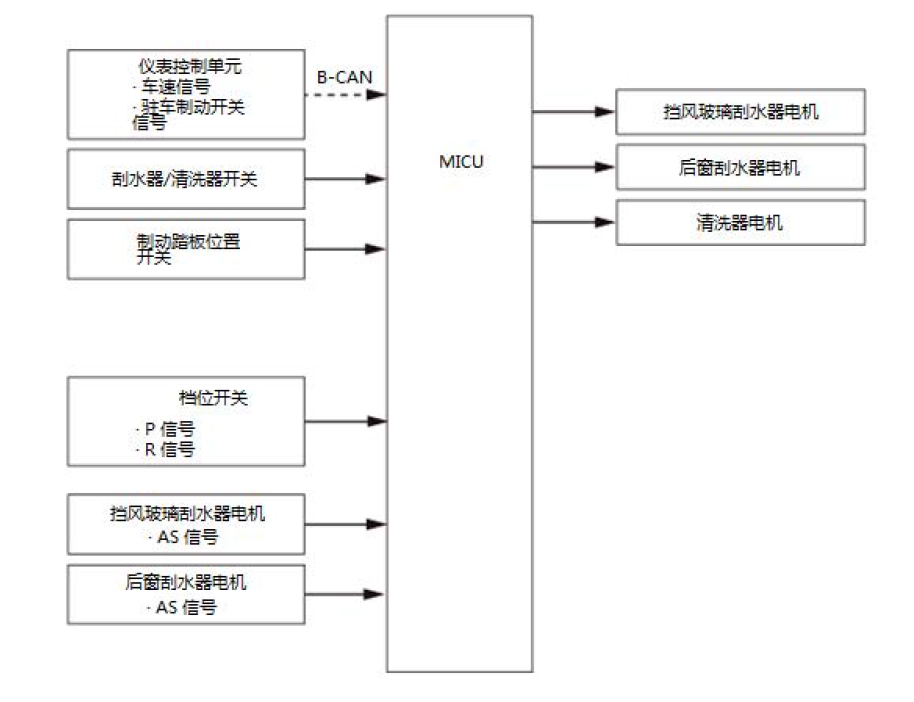

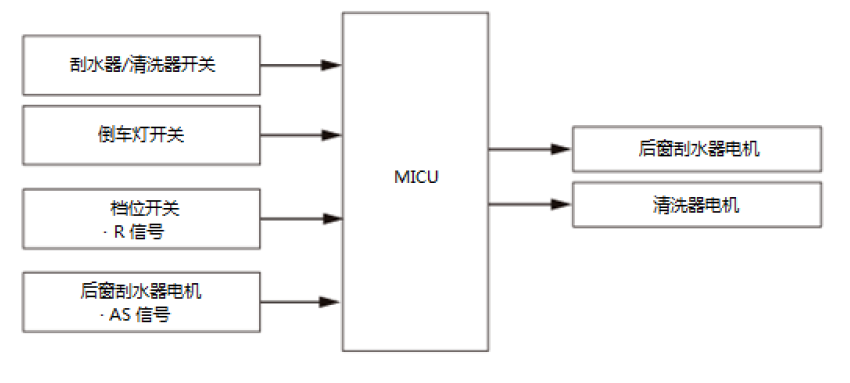

刮水器/清洗器系统说明 - 系统图

刮水器/清洗器系统说明 - 控制/功能

挡风玻璃刮水器

MICU 运行根据刮水器开关信号、清洗器开关信号、挡风玻璃刮水器电机自动停止 (AS) 信号和其它输入数据来控制挡风玻璃刮水器运行。除了刮水器 HI/LO、刮水器除雾操作、清洗器连杆和其它基本操作以外，取决于车速的间歇性刮水器控制以及起动时的刮水器控制还要根据换档位置信号、制动开关信号、驻车制动开关信号和车速信号执行。

后窗刮水器

MICU 根据刮水器开关信号、倒车灯信号、清洗器开关信号、后窗电机自动停止 (AS) 信号和其它输入数据执行控制。刮水器和清洗器连杆或反转连杆被设置。

垫圈

MICU 通过清洗器开关的信号输入控制清洗器电机。集成的清洗器电机使用不同的压力值，喷射器可根据旋转方向在挡风玻璃和后窗之间切换。

刮水器/清洗器系统说明 - 零部件

刮水器/清洗器开关

刮水器/清洗器开关将开关状态输入到 MICU。

刮水器电机

挡风玻璃刮水器电机和后窗刮水器电机由 MICU 控制。每个电机中均提供自动停止触点，电机停止位置馈送至 MICU。当电机温度因过载等变高时，电路断路器会中断电路，从而暂时停止电机。

垫圈

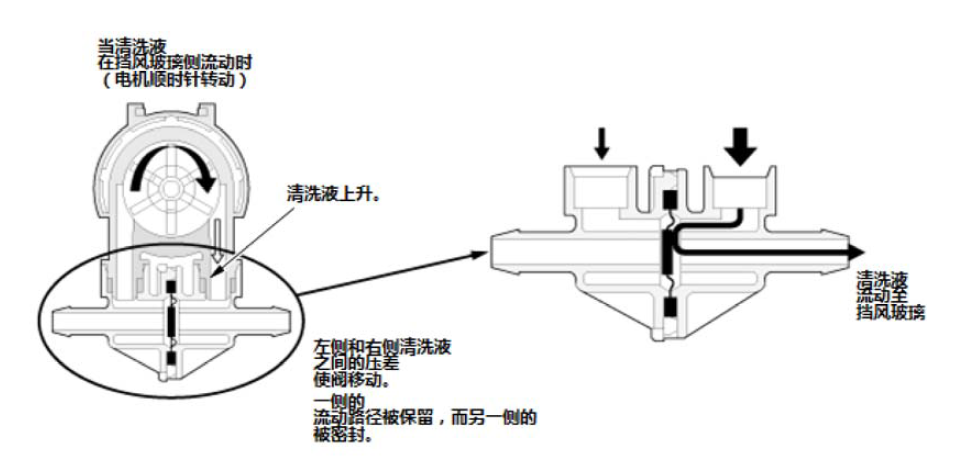

根据刮水器开关的信号输入，MICU 控制清洗器电机。集成的清洗器电机使用压力差阀，可根据旋转方向在挡风玻璃和后窗玻璃之间进行喷洒切换。

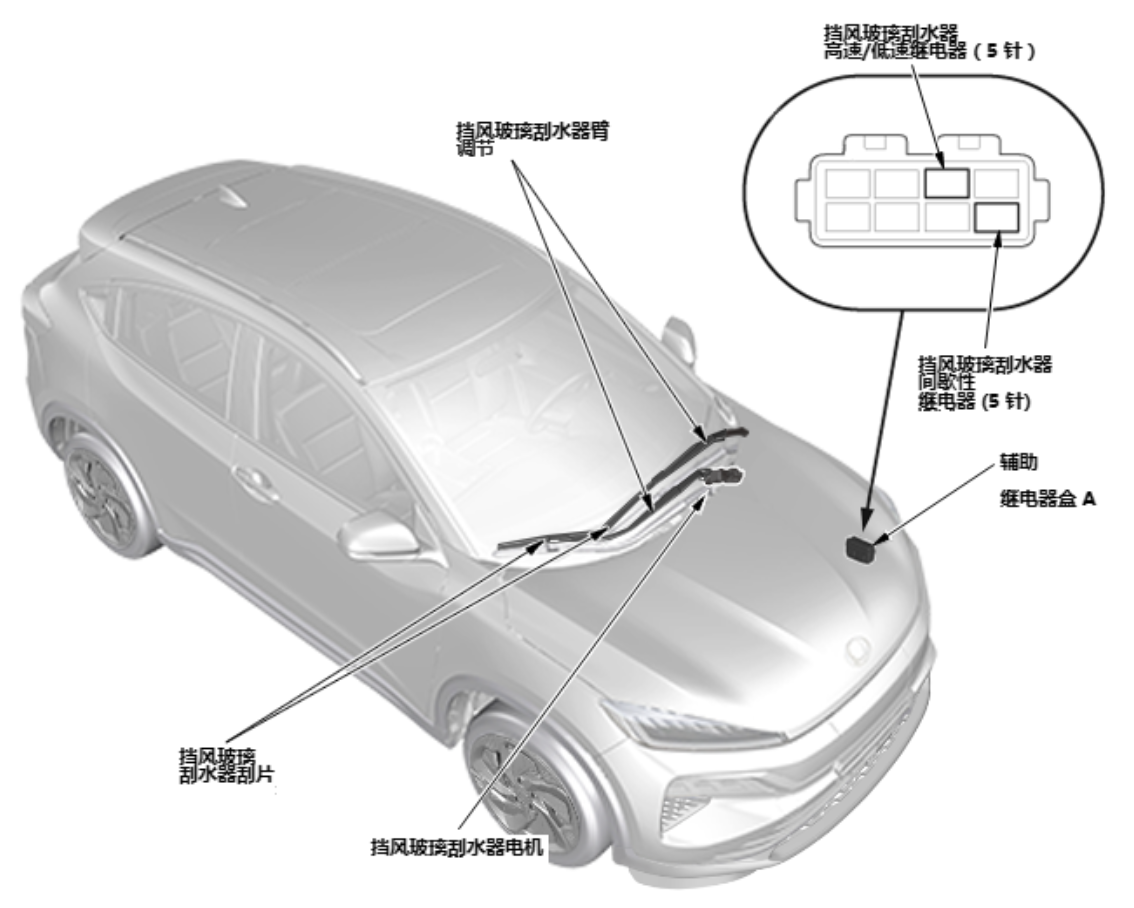

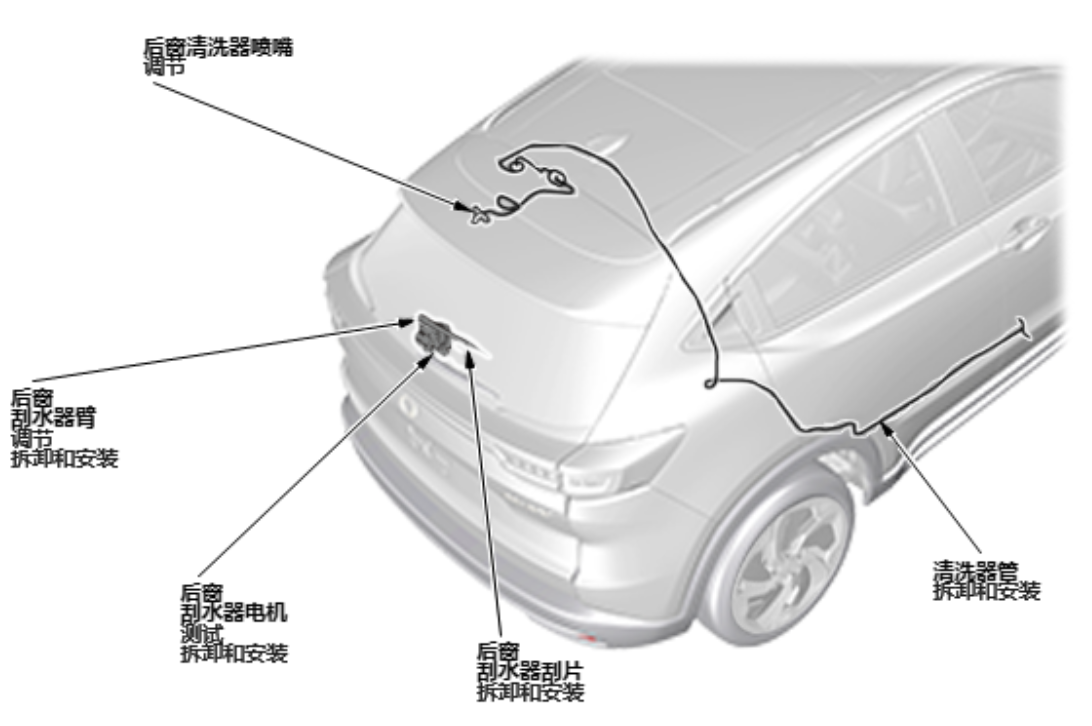

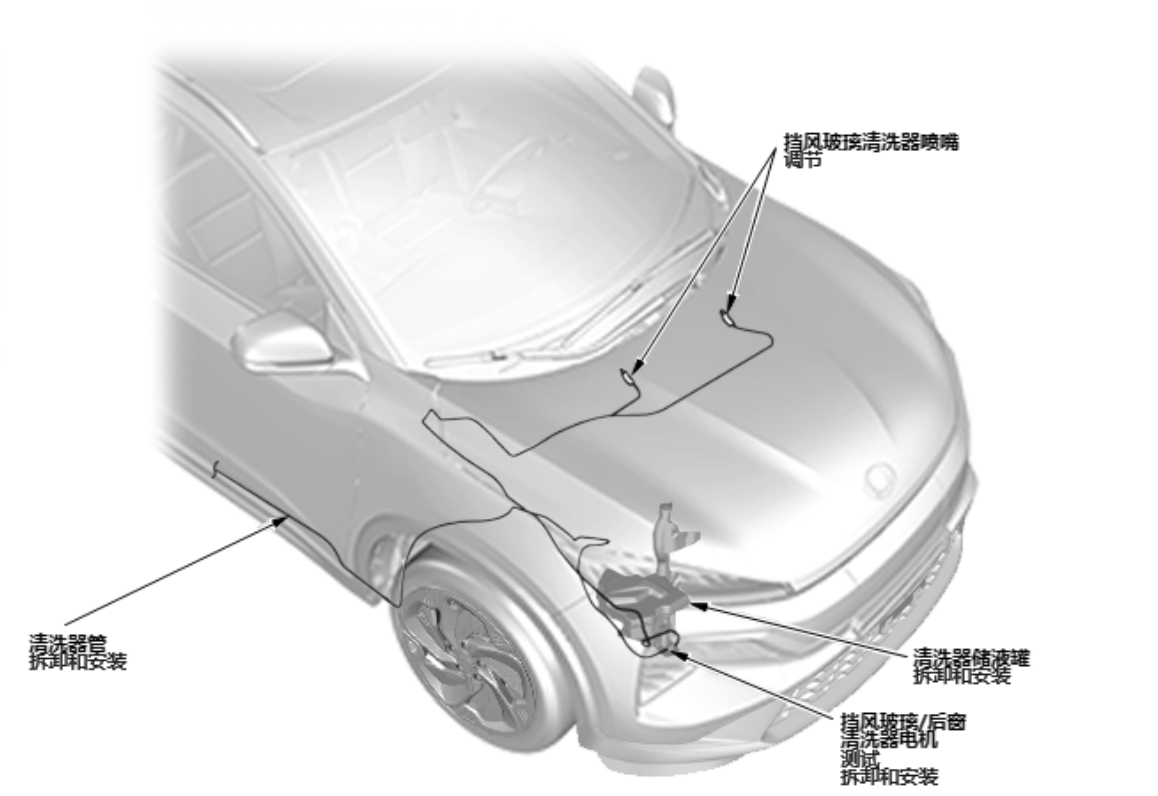

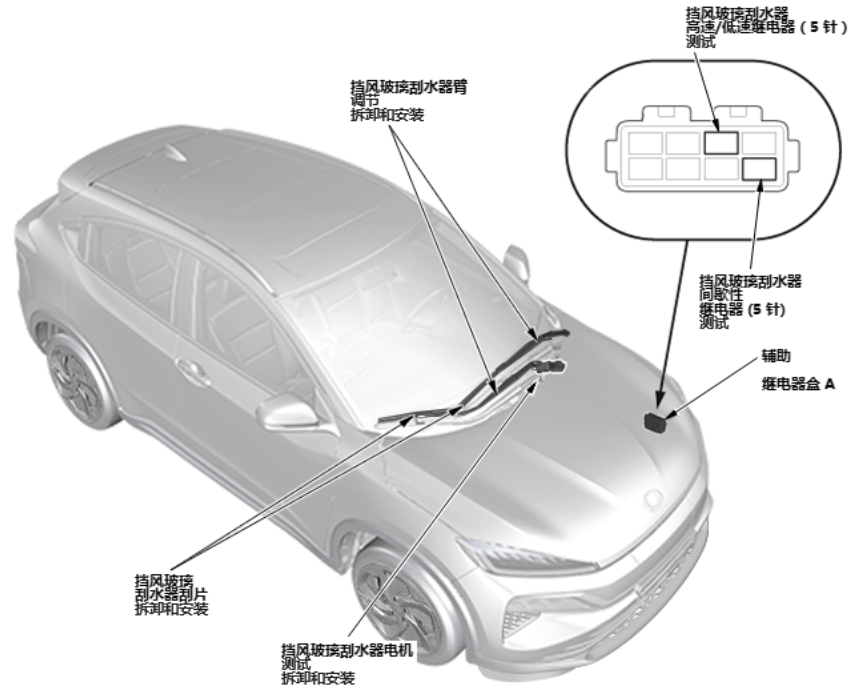

刮水器/清洗器部件位置索引

刮水器/清洗器开关拆卸、安装和检测

注意事项

SRS 部件位于该区域。执行修理或维修前查看 SRS 部件位置和注意事项及程序。

拆卸

1. 12V蓄电池端子 - 断开

2. 转向柱盖- 拆卸

3. 刮水器/清洗器开关- 拆卸

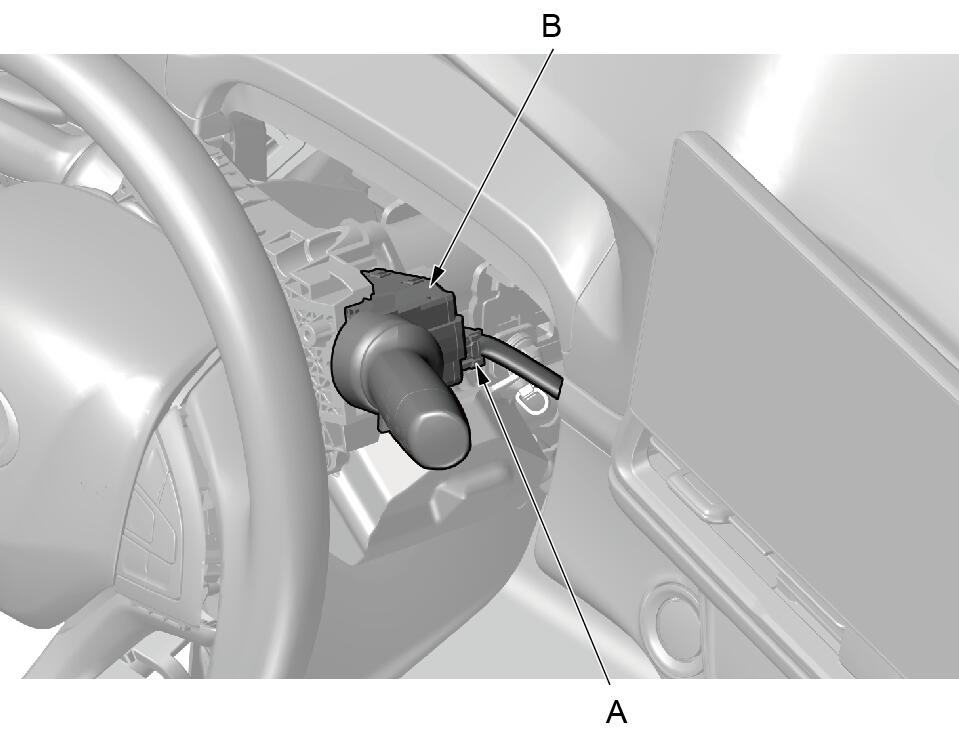

1. 脱开插接器（A）。
2. 通过按压凸舌拆下刮水器/清洗器开关（B）。

测试

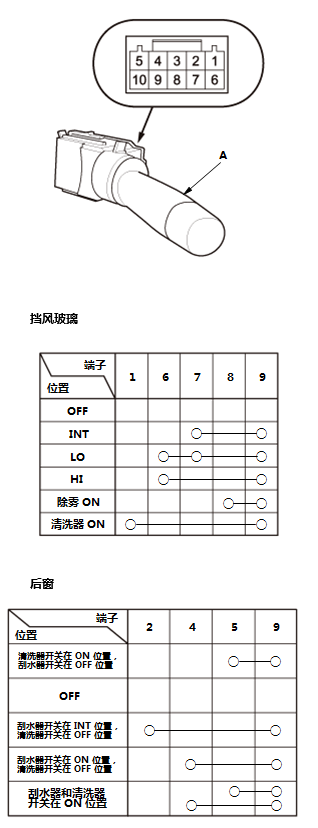

1. 刮水器/清洗器开关 - 测试

1. 检查连接器端子，确保其接触良好。

- - 如果端子弯曲、松动或受到腐蚀，按需要对其进行修理。
  - 如果端子看起来正常，转至步骤 2。

2. 根据表中每个开关的位置，检查端子之间是否导通。

3. 如果导通情况与规定不符，则更换刮水器/清洗器开关 (A)。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

挡风玻璃刮水器电机测试

拆卸

1. 左前减振器/弹簧保养盖- 拆卸

测试

1. 挡风玻璃刮水器电机 - 测试

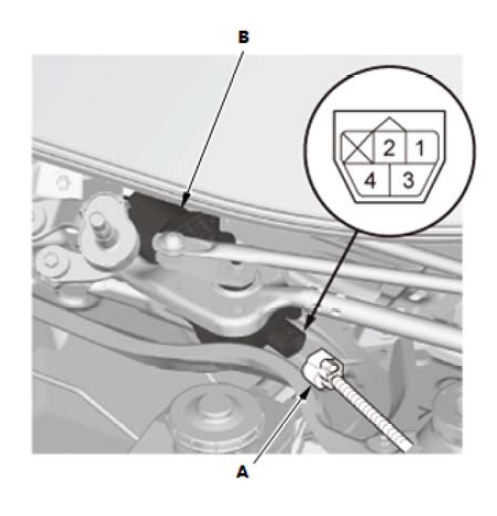

1. 脱开插接器 (A)。

2. 将12 V 蓄电池电源连接到挡风玻璃刮水器电机的1号端子并将搭铁连接到刮水器电机的2号端子，对挡风玻璃刮水器电机进行测试。挡风玻璃刮水器电机应该低速运转。

3. 将12 V 蓄电池电源连接到挡风玻璃刮水器电机的3号端子并将搭铁连接到刮水器电机的2号端子，对挡风玻璃刮水器电机进行测试。挡风玻璃刮水器电机应高速运转。

4. 在2号和4号端子之间连接一个模拟式欧姆表，并以低速或高速运转挡风玻璃刮水器电机。欧姆表的指针应脉动。如果挡风玻璃刮水器电机不运转或者运转不平稳，或没有脉冲，则更换挡风玻璃刮水器电机(B) 或刮水器连杆。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

后车窗刮水器电机测试

拆卸

1. 尾门下装饰板-拆卸

测试

1. 后窗刮水器电机 - 测试

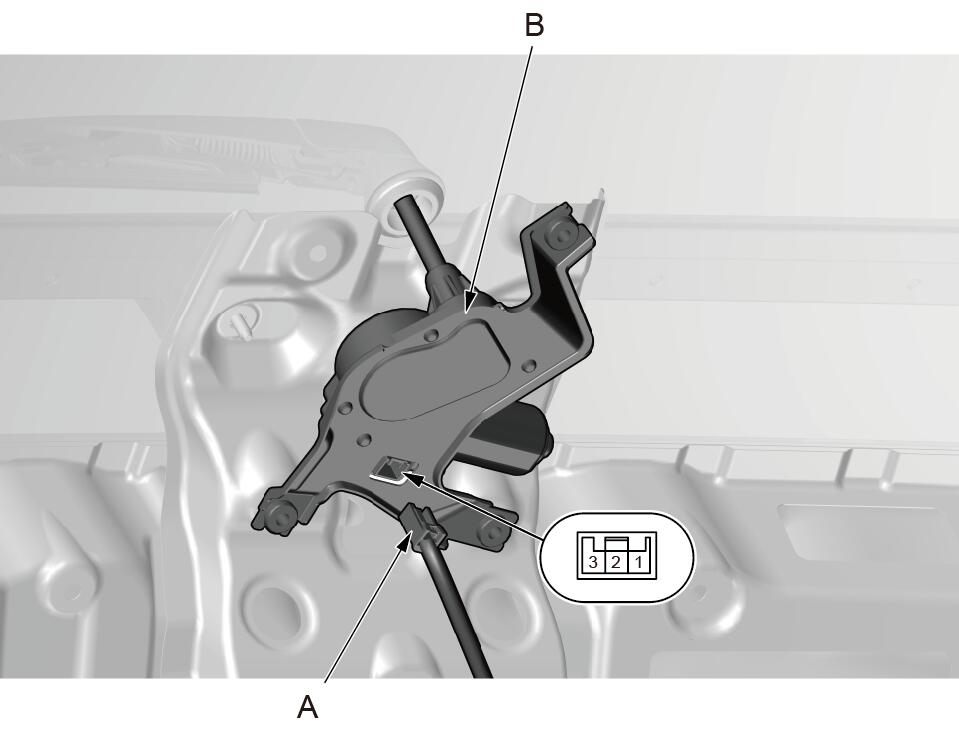

1. 脱开插接器（A）。

2. 将12 V 蓄电池电源连接到后刮水器电机的1 号端子并将搭铁连接到刮水器电机的3号端子，对后刮水器电机进行测试。后刮水器电机应该运转。

3. 在2号和3号端子之间连接一个模拟式欧姆表，并运转后刮水器电机。欧姆表的指针应脉动。如果后刮水器电机不运转或者运转不平稳，或没有脉冲，则更换后窗刮水器电机（B）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

挡风玻璃刮水器电机拆卸和安装

拆卸

1. 前罩板 - 拆卸

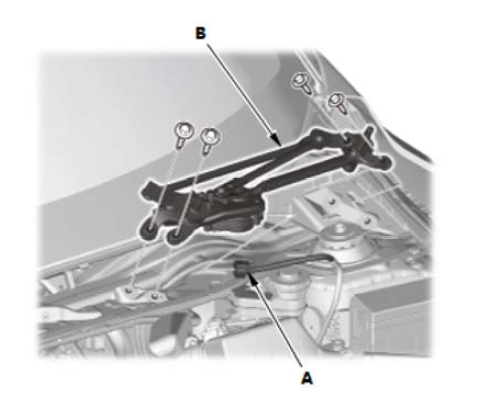

2. 连杆总成 - 拆卸

1. 脱开插接器（A）。

2. 拆下刮水器连杆总成（B）。

3. 挡风玻璃刮水器电机 - 拆卸

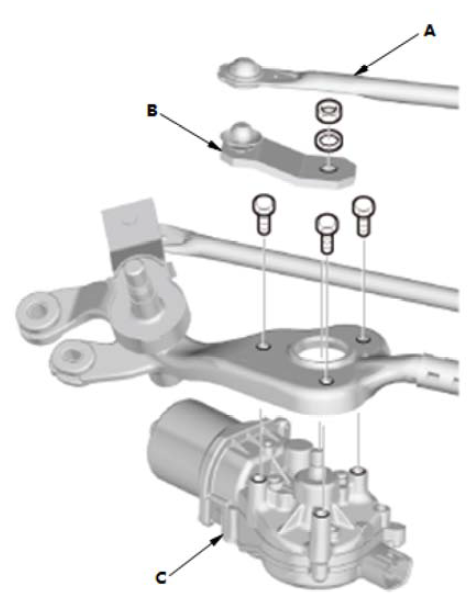

1. 拆下连杆杆（A）。
2. 拆下连杆（B）。

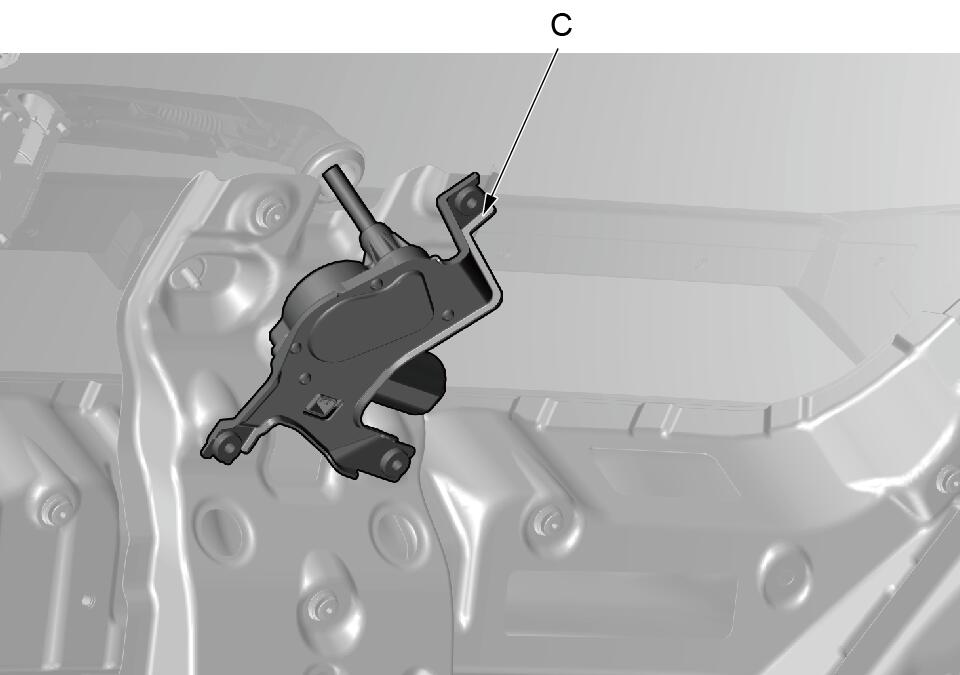

3. 拆下挡风玻璃刮水器电机（C）。

安装

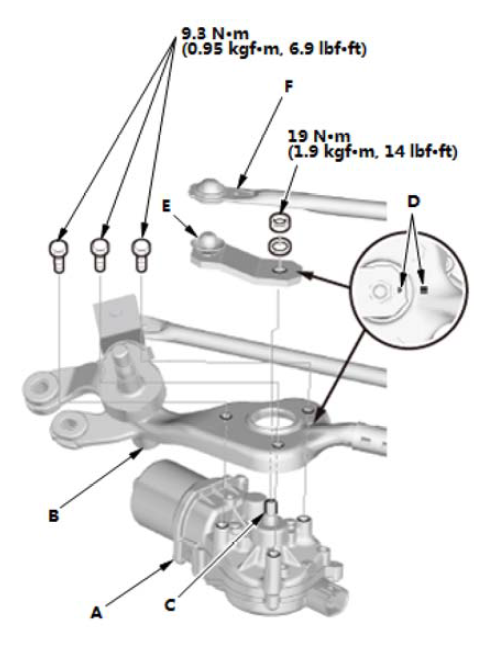

1. 挡风玻璃刮水器电机 - 安装

注意事项

新的挡风玻璃刮水器电机（A）上没有螺栓螺纹。按照如下步骤，将挡风玻璃刮水器电机安装至刮水器连杆（B）：

1. 安装挡风玻璃刮水器电机前，连接挡风玻璃刮水器电机连接器。

2. 将车辆转至 ON 模式。

3. 开启挡风玻璃刮水器/清洗器开关，然后关闭，使挡风玻璃刮水器电机轴（C）回至自动停止位置。

4. 将车辆转至 OFF 模式。

5. 断开挡风玻璃刮水器电机连接器。

6. 固定挡风玻璃刮水器电机和刮水器连杆，并拧紧螺栓直到螺栓头部刚好触碰到刮水器连杆。

注意事项

再次使用原来的自攻螺栓。
装配时，保持螺栓竖直。
不要使用气压工具。

7. 拧松螺栓，并再次拧紧它们至指定扭矩。

8. 将连杆（E）的记号（D）和刮水器连杆对齐，然后安装连杆。

9. 安装连杆（F）。

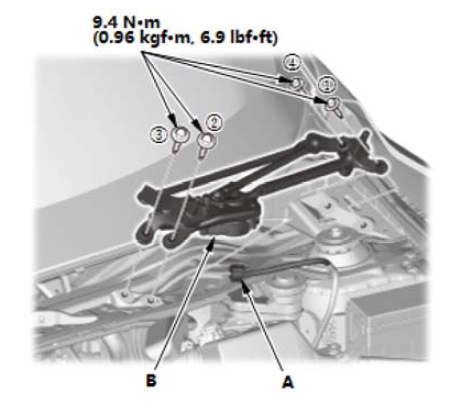

2. 连杆总成 - 安装

1. 脱开插接器（A）。

2. 安装刮水器连杆总成（B）。

注意事项

按图示顺序，紧固螺栓。

3. 前罩板 - 安装

调节

1. 挡风玻璃刮水臂/喷嘴-调节

后车窗刮水器电机拆卸和安装

拆卸

1. 后窗刮水臂 - 拆卸

2. 尾门下装饰板 - 拆卸

3. 后窗刮水器电机 - 拆卸

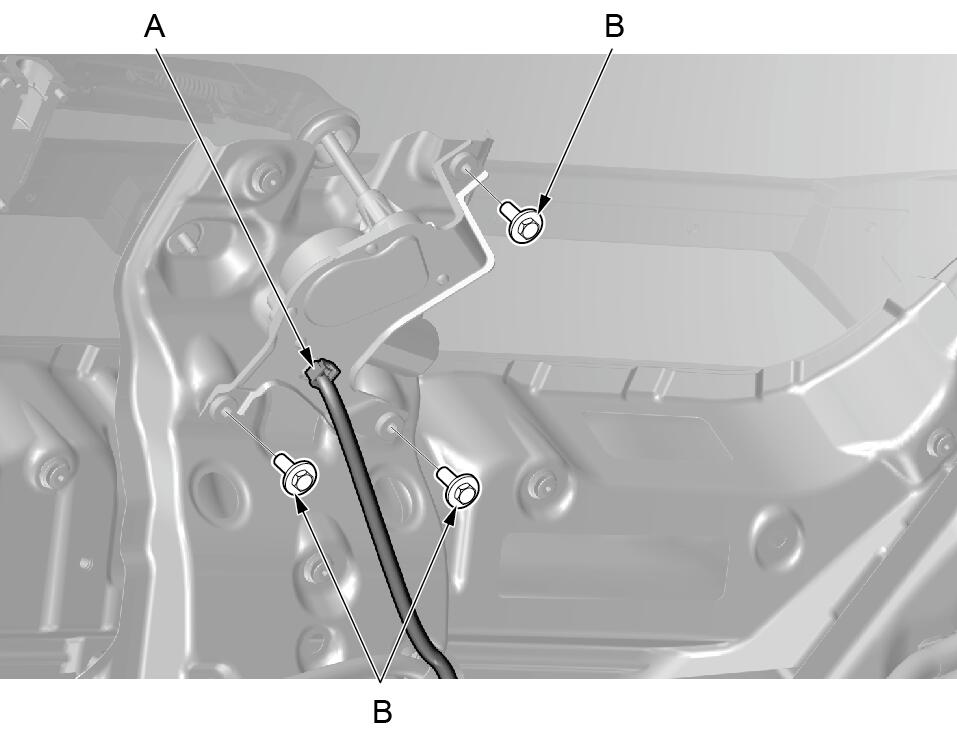

1. 脱开插接器（A）。
2. 使用10mm套筒拆卸后窗刮水器电机3个固定螺栓（B）。

3. 取下后窗刮水器电机（C）。

4. 拆下盖（A）

安装

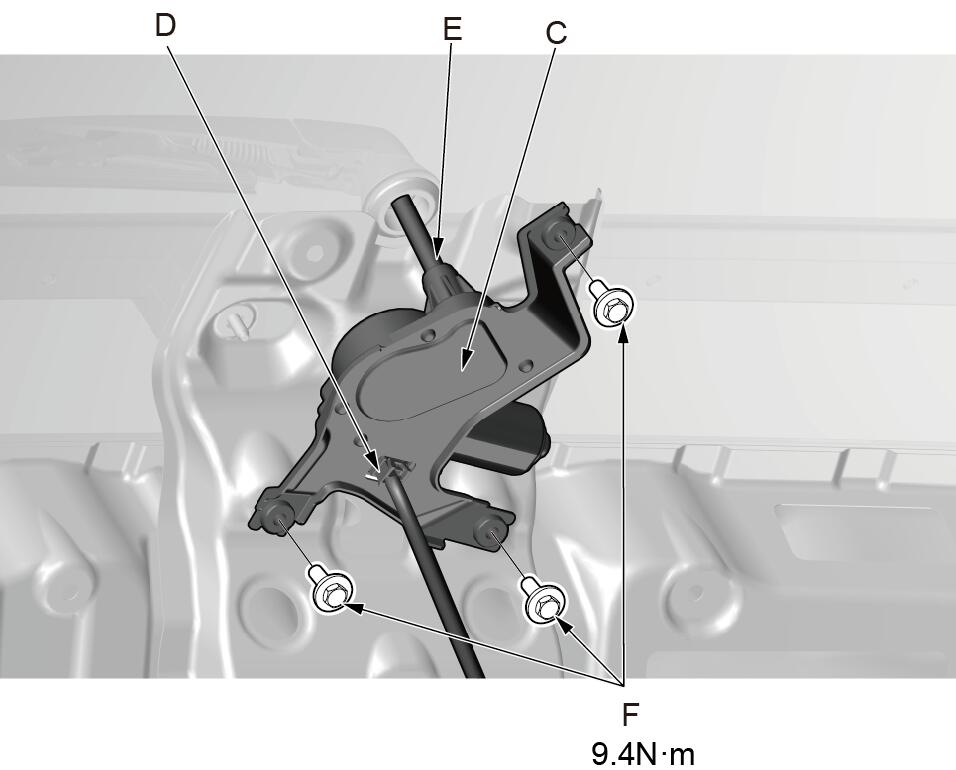

1. 后窗刮水器 - 安装

1. 对齐定位记号（A），安装盖（B）。

2. 重新安装后刮水器电机（C）前，连接后刮水器电机连接器（D）。

3. 将车辆转至 ON 模式。

4. 开启后刮水器/清洗器开关，然后关闭，使后刮水器电机轴（E）回至自动停止位置。

5. 将车辆转至 OFF 模式。

6. 使用10mm套装安装后窗刮水器电机固定螺栓（F）。

2. 尾门下装饰板 - 安装

3. 后窗刮水臂 - 安装

调节

1. 后刮水器臂/喷嘴-调节

清洗器电机测试

1. 前保险杠 - 拆卸

2. 清洗器电机 - 拆卸

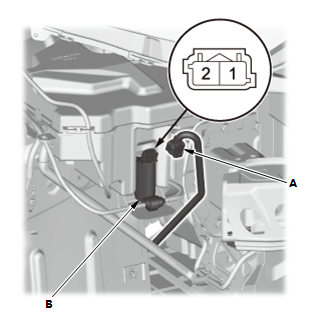

1. 断开连接器 (A)。
2. 将12 V 蓄电池电源连接到清洗器电机的 1 号(2 号)* 端子并将搭铁连接到清洗器电机的 2 号(1 号)*端子，对清洗器电机进行测试。清洗器电机应运转。

*: 后窗清洗器电机操作。

如果清洗器电机不运转或者运转不平稳，则更换清洗器电机(B)。
如果清洗器电机运转平稳，但很少或没有清洗液喷出，则检查清洗器管是否断开或阻塞，或清洗器电机出口是否堵塞。

3. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

清洗器电机拆卸和安装

拆卸

1. 前保险杠 - 拆卸

2. 清洗器电机 - 拆卸

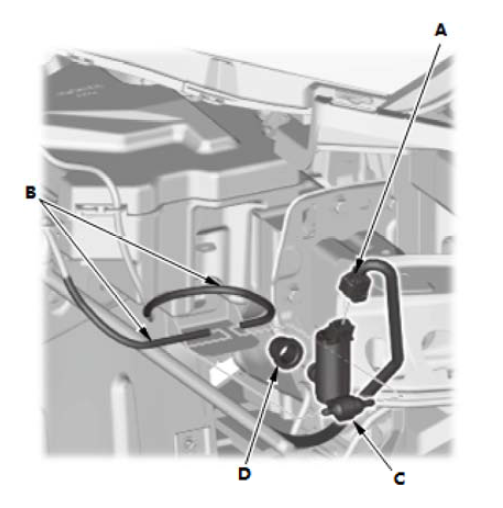

1. 脱开插接器 (A)。

2. 断开清洗器软管 (B)。

3. 拆下清洗器电机 (C)。

注意事项

清洗液可能从开口孔流出。

4. 拆下密封圈 (D)。

注意事项

检查密封圈是否损坏。如果损坏，将其更换。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

清洗器储液罐拆卸和安装

拆卸

1. 前保险杠 - 拆卸

2. 清洗器储液罐 - 拆卸

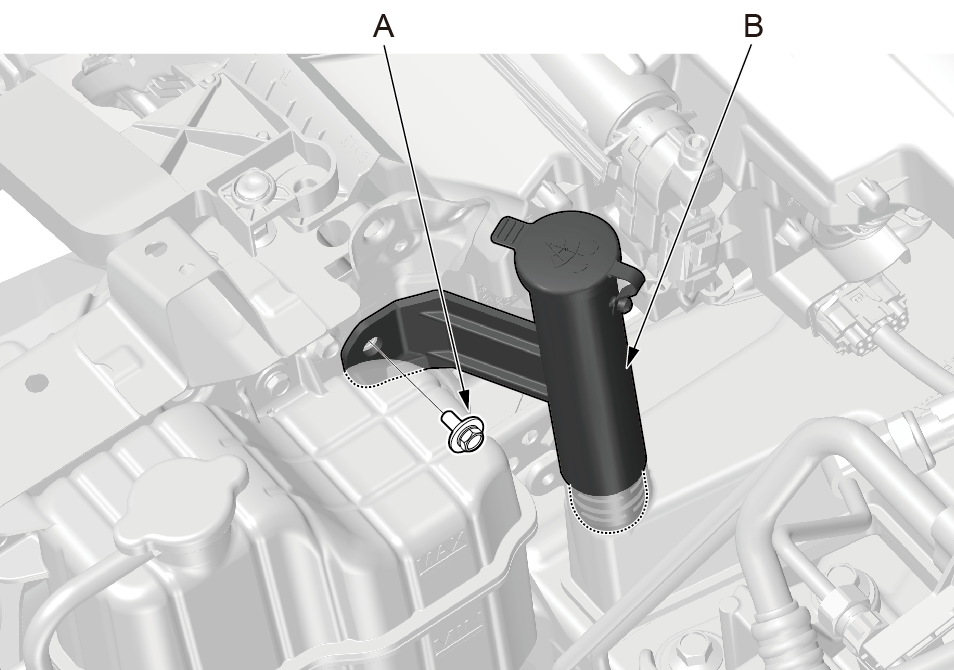

1. 使用10mm套筒拆卸固定螺栓（A），拆下清洗器加注颈(B)。

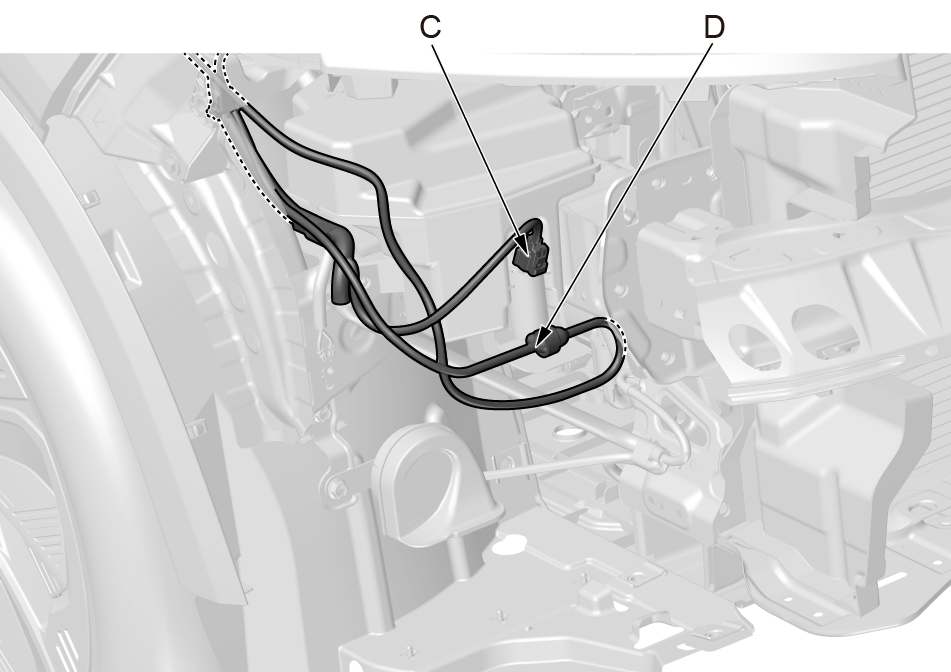

2. 脱开插接器（C）。

3. 脱开清洗器软管（D）。

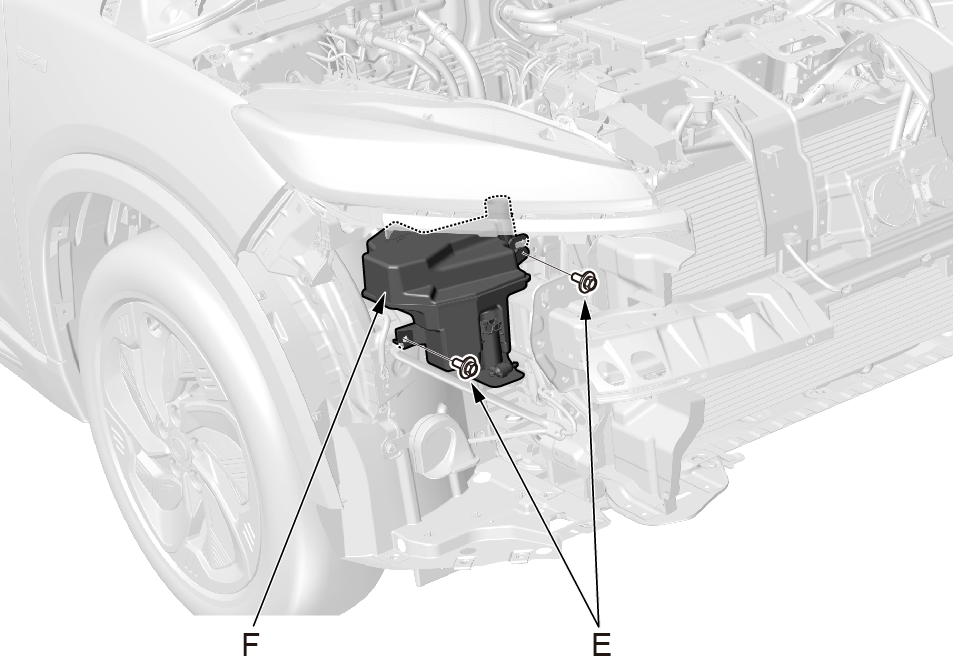

4. 拆下螺栓（E），取下清洗器储液罐（F）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

挡风玻璃刮水器臂拆卸和安装

注意事项

拆卸和安装前，将车辆转至 ON 位置，然后切换刮水器/清洗器开关至低速 (LO) 或高速 (HI) 位置，然后关闭，使刮水器电机轴
回到自动停止位置，然后切换车辆至 OFF (LOCK) 模式。不要在该步骤中使用刮水器/清洗器开关(INT) 位置。

拆卸

1. 挡风玻璃刮水臂总成 - 拆卸

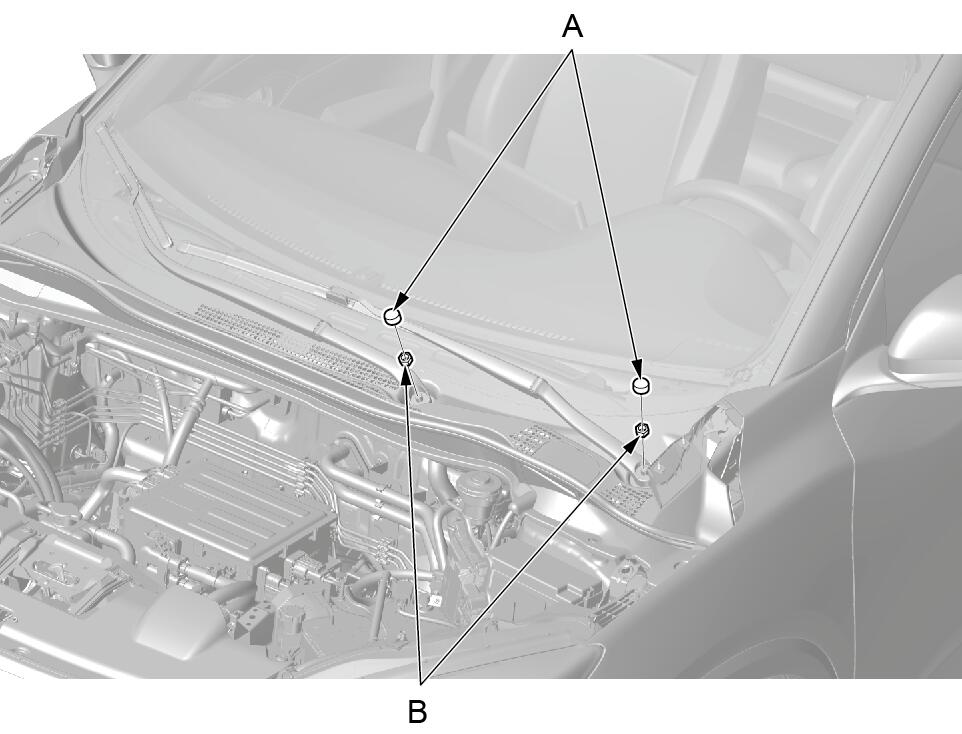

1. 使用一字起撬开保护盖（A）。
2. 使用17mm套筒拆卸前刮水臂总成固定螺母（B）。

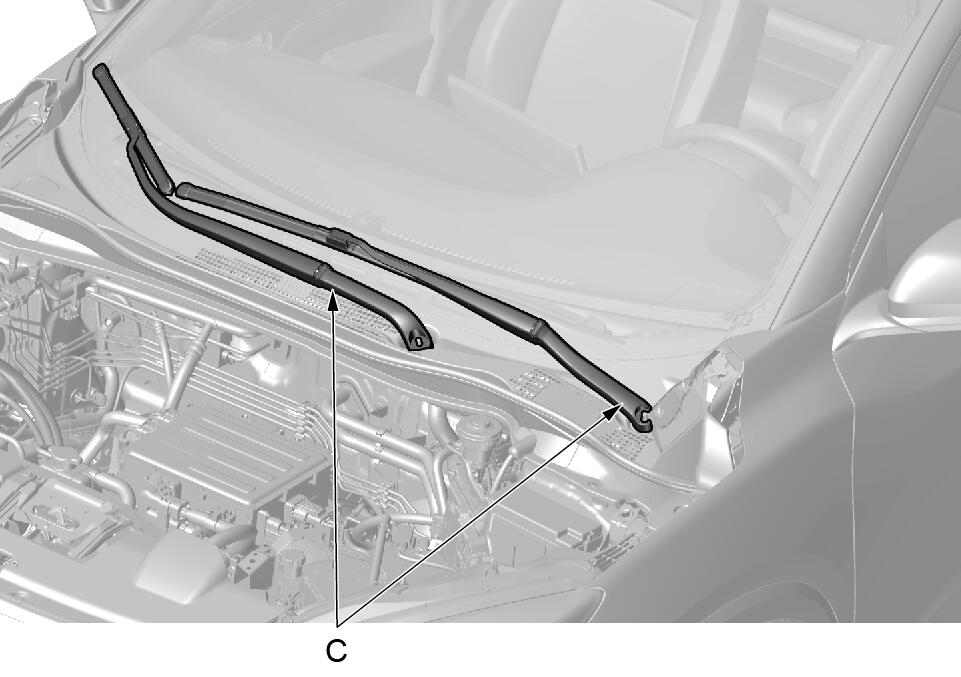

3.取下刮水臂总成（C）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

调节

1. 挡风玻璃刮水臂/喷嘴-调节

后窗刮水器臂拆卸和安装

拆卸

1. 后窗刮水器臂 - 拆卸

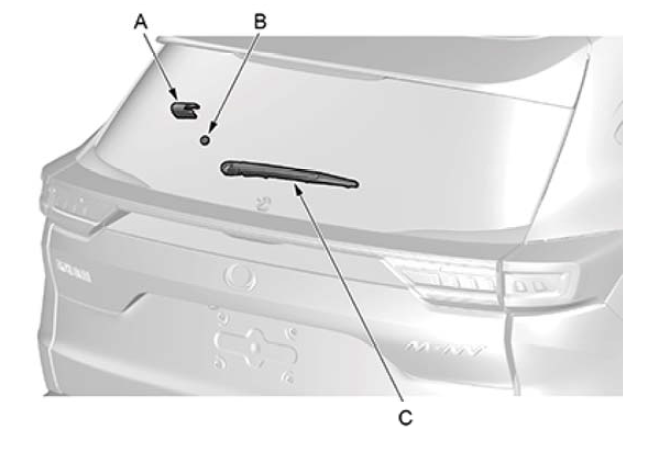

1. 使用一字起撬开保护盖（A）。
2. 使用10mm套筒拆卸后窗刮水器臂固定螺母（B），拆下后窗刮水器臂（C）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

调节

1. 后刮水器臂/喷嘴-调节

挡风玻璃刮水器刮片拆卸和安装

拆卸

1. 挡风玻璃刮水器刮片 - 拆卸

1. 将挡风玻璃刮水器臂从挡风玻璃处提起，先升起驾驶员侧，再升起乘客侧。

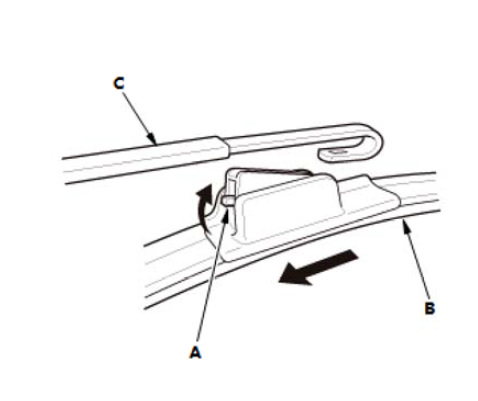

2. 向上拉凸舌 (A)。

3. 从挡风玻璃刮水器臂 (C) 内滑出挡风玻璃刮水器刮片总成(B)。

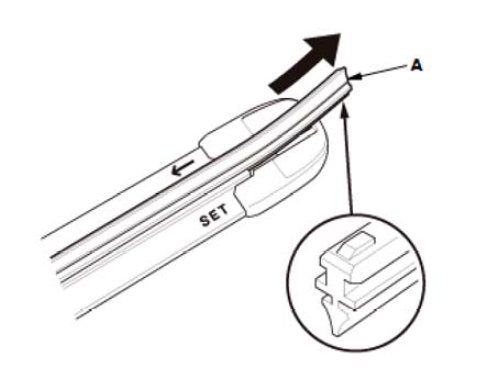

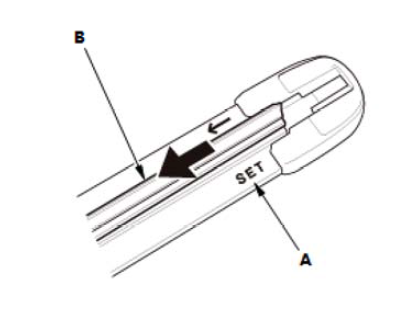

4. 找到标记"SET"(A) 的挡风玻璃刮水器刮片固定架。

5. 往回拉挡风玻璃刮水器刮片 (B)

6. 通过挡风玻璃刮水器刮片更换孔拉出挡风玻璃刮水器刮片(A)。

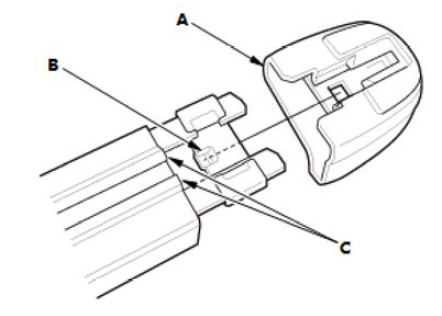

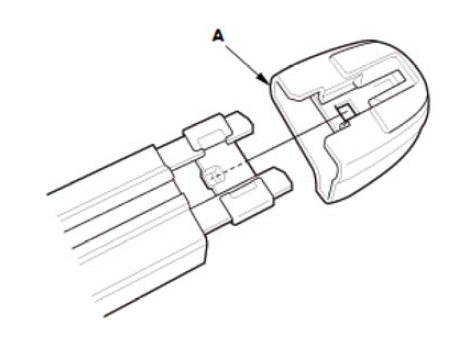

7. 按压凸舌 (B)，拆下端盖(A)。

注意事项

拆卸时，小心不要损坏橡胶固定架 (C)。
拆卸挡风玻璃刮水器刮片时，无需拆下端盖。

安装

1. 挡风玻璃刮水器刮片 - 安装

1. 安装端盖(A)。

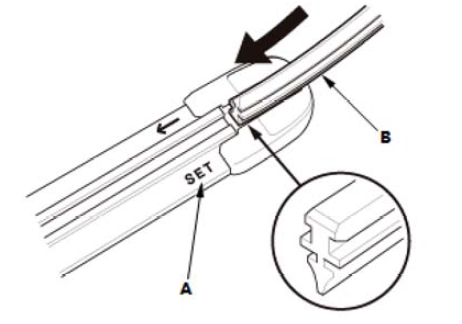

2. 找出刮片固定架上标有“SET”(A) 的位置，然后安装新的挡风玻璃刮水器刮片 (B) 的没有突起的端部。

注意事项

不应安装带凸起的端盖。

3. 安装新的挡风玻璃刮水器刮片。

4. 安装挡风玻璃刮水器刮片总成 (A) 到挡风玻璃刮水器臂(B)。

后车窗刮水器刮片拆卸和安装

拆卸

1. 后窗刮水器刮片 - 拆卸

1. 将后窗刮水器臂从后窗提起。

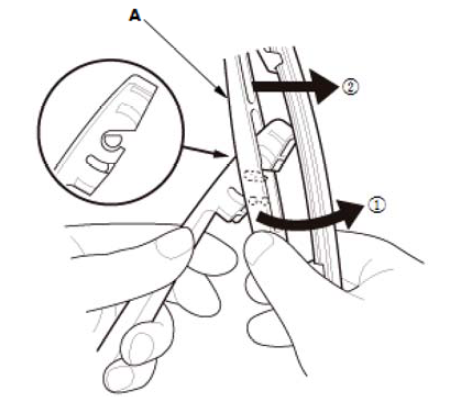

2. 转动后窗刮水器刮片总成 (A)，并松开锁片。
3. 滑出后窗刮水器刮片总成。

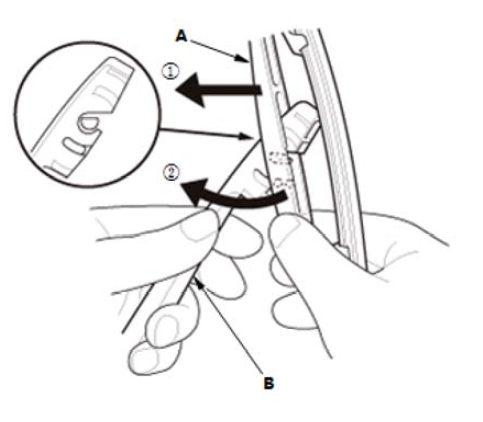

4. 从后窗刮水器刮片固定架 (B) 上抬起后窗刮水器刮片 (A)，然后滑出后窗刮水器刮片。

安装

1. 后窗刮水器刮片 - 安装

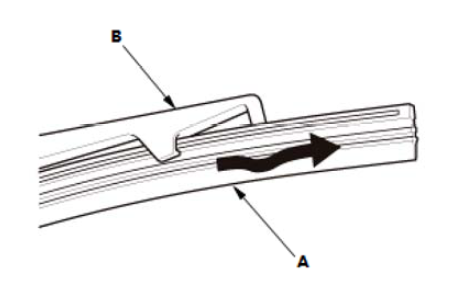

	1. 安装新的后窗刮水器刮片 (A)，并将固定架 (B) 固定到凹槽中。

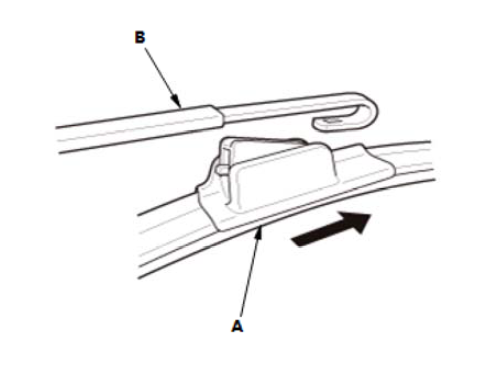

	2. 安装后窗刮水器刮片总成 (A) 到后窗刮水器臂 (B)。

挡风玻璃刮水器臂/喷嘴调节

调节

1. 刮水器臂/喷嘴 - 调节

注意事项

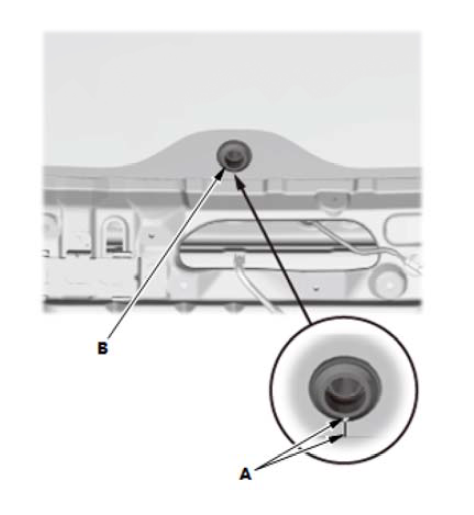

轻轻地旋转，然后移动各挡风玻璃喷嘴 (A) 的外部，以调节挡风玻璃清洗器喷嘴。
不要将工具插入挡风玻璃喷嘴孔 (B)，可能会造成挡风玻璃清洗器不正常喷洒。

刮水器臂自动停止位置

1. 将车辆转至 ON 模式，然后将挡风玻璃刮水器开关转至 ON 再回到 OFF。

2. 将车辆转至 OFF 模式。

3. 当挡风玻璃刮水器臂在自动停止位置停止时，确认刮水器臂处于正确的位置。

a：位置距前罩板 (C) 顶部约55.3 mm (2.177 in)。
b：位置距前罩板 (C) 顶部约31 mm (1.22 in)。

清洗器喷嘴位置

4. 将车辆转至 ON 模式，然后开启挡风玻璃清洗器开关。如果喷射区域不在标准位置之内，调整挡风玻璃喷嘴。

c: 位置距挡风玻璃中线(D) 约250 mm (9.84 in)。

d: 位置距下挡风玻璃黑色陶瓷 (E) 顶部约240 mm (9.45 in)。

e: 位置距挡风玻璃中线(D) 约109 mm (4.29 in)。

f: 位置距挡风玻璃中线(D) 约374 mm (14.72 in)。

后车窗刮水器臂/喷嘴调节

调节

1. 刮水器臂/喷嘴 - 调节

注意事项

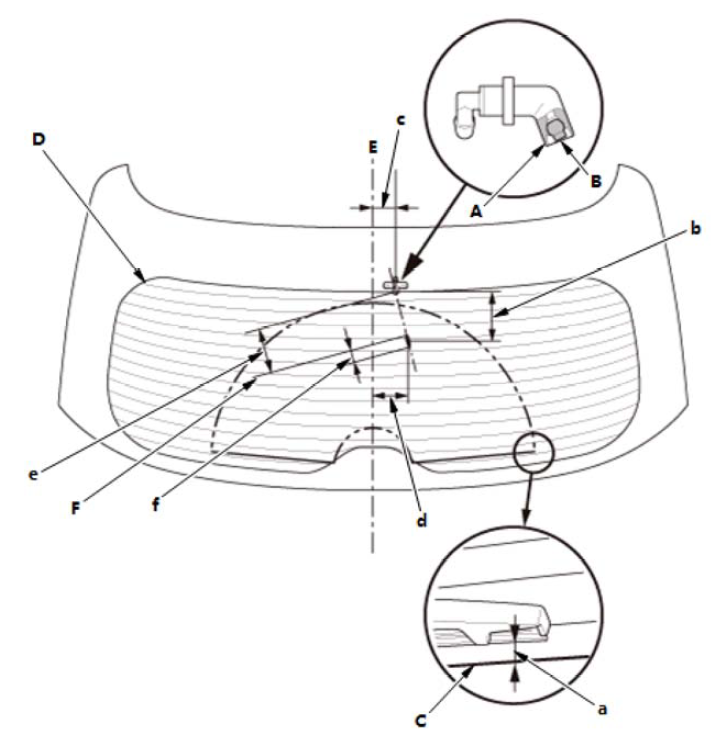

轻轻地旋转，然后移动各后喷嘴 (A) 的外部，以调节后清洗器喷嘴。
不要将工具插入后喷嘴孔 (B)，可能会造成后清洗器液不正常喷洒。

刮水器臂自动停止位置

1. 将车辆转至 ON 模式，然后将后刮水器开关转至 ON 再回到 OFF。

2. 将车辆转至 OFF 模式。

3. 当后刮水器臂在自动停止位置停止时，确认刮水器臂处于正确的位置。

a: 后刮水器臂停在距离黑色陶瓷的顶部 (C) 约20.3 mm (0.799 in) 的位置。

清洗器喷嘴位置

4. 将车辆转至 ON 模式，然后开启后清洗器开关。如果喷射区域不在标准位置之内，调整后喷嘴。

b: 位置距黑色陶瓷 (D) 顶部约96 mm (3.78 in)。

c: 位置距后窗中线(E) 约45 mm (1.77 in)。

d: 位置距后窗中线(E) 约70.9 mm (2.791 in)。

e: 位置距黑色陶瓷 (D) 顶部约89.5 mm (3.524 in)。

f: 位置距离位置 (F) 约22.4 mm (0.882 in)。

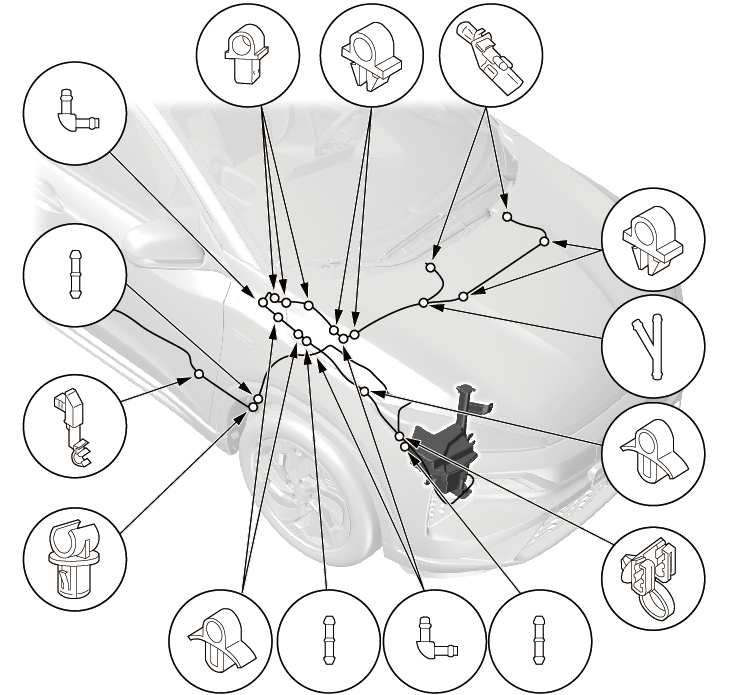

挡风玻璃清洗器管拆卸和安装

注意事项

SRS 部件位于该区域。执行修理或维修前查看 SRS 部件位置和注意事项及程序。

拆卸

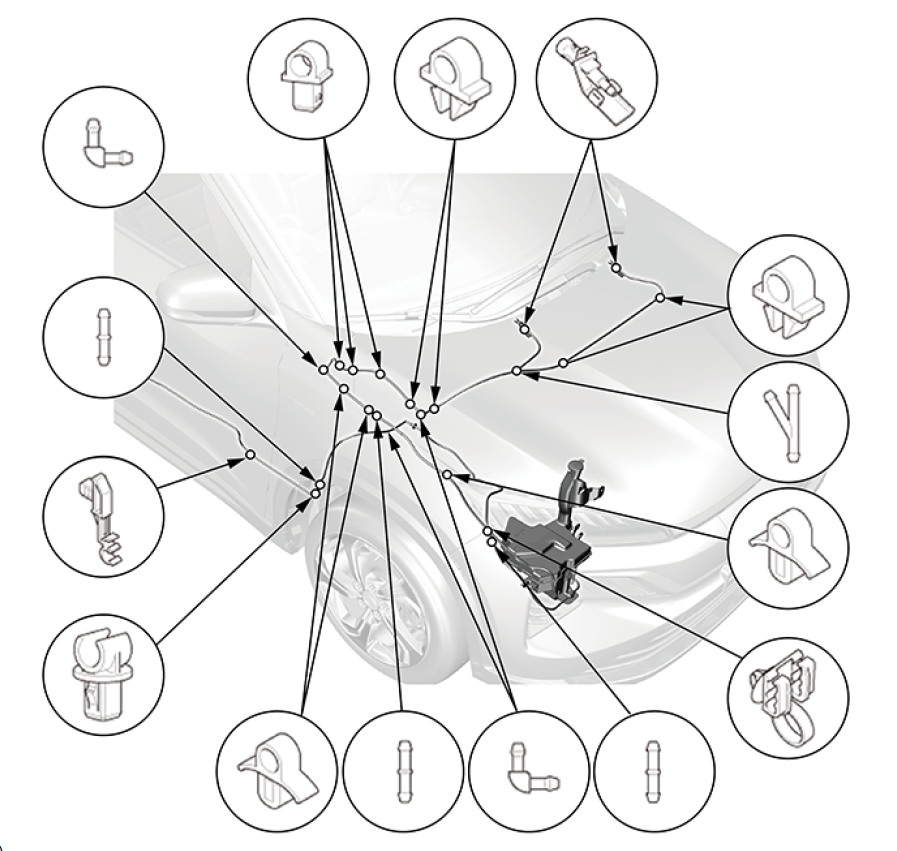

1. 清洗器管 - 拆卸

1. 拆下挡风玻璃清洗器管。

注意事项

小心不要压住挡风玻璃清洗器管。检查挡风玻璃清洗器的工作情况。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

调节

1. 挡风玻璃刮水臂/喷嘴 - 调节

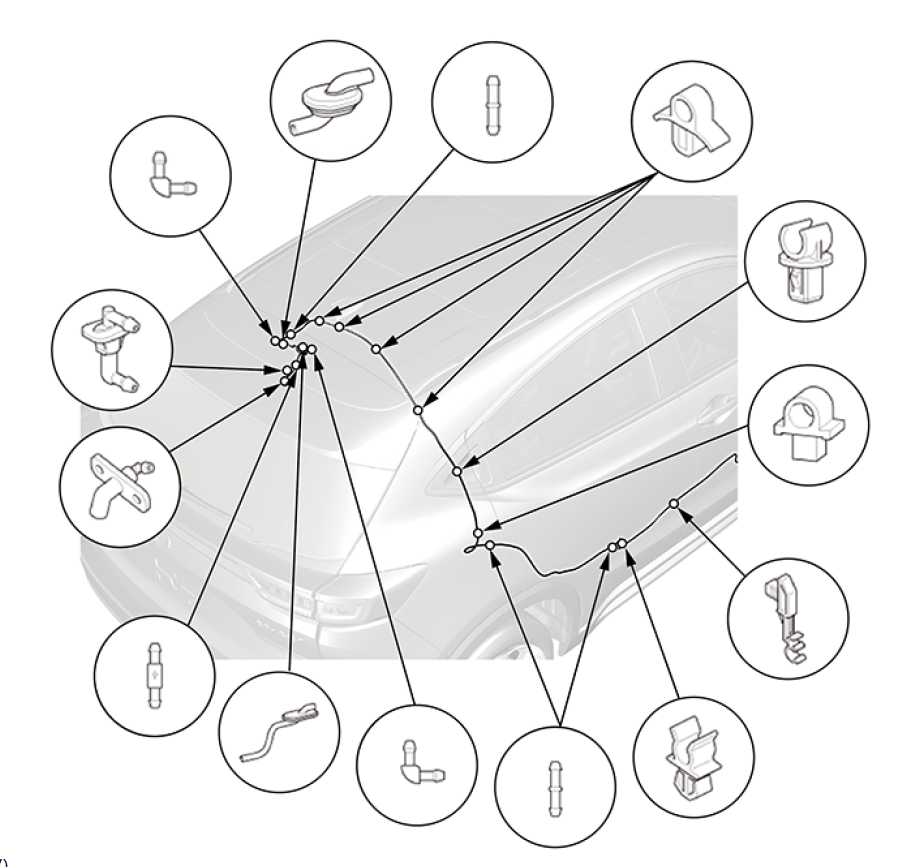

后车窗清洗器管拆卸和安装

拆卸

1. 清洗器管 - 拆卸

1. 拆下后清洗器管。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

调节

1. 后车窗刮水臂/喷嘴 - 调节
