仪表板下保险丝/继电器盒拆卸和安装

拆卸

注意事项
  • SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
  • 作为仪表板下保险丝/继电器盒零件的MICU，也是防盗锁止系统的一个零部件。更换仪表板下保险丝/继电器盒时，MICU必须注册，否则车辆将不能起动。

1.12伏蓄电池端子-断开

2.驾驶员侧仪表板下盖-拆卸

3.驾驶员侧脚踏板-拆卸

4.仪表板下保险丝/继电器盒-拆卸

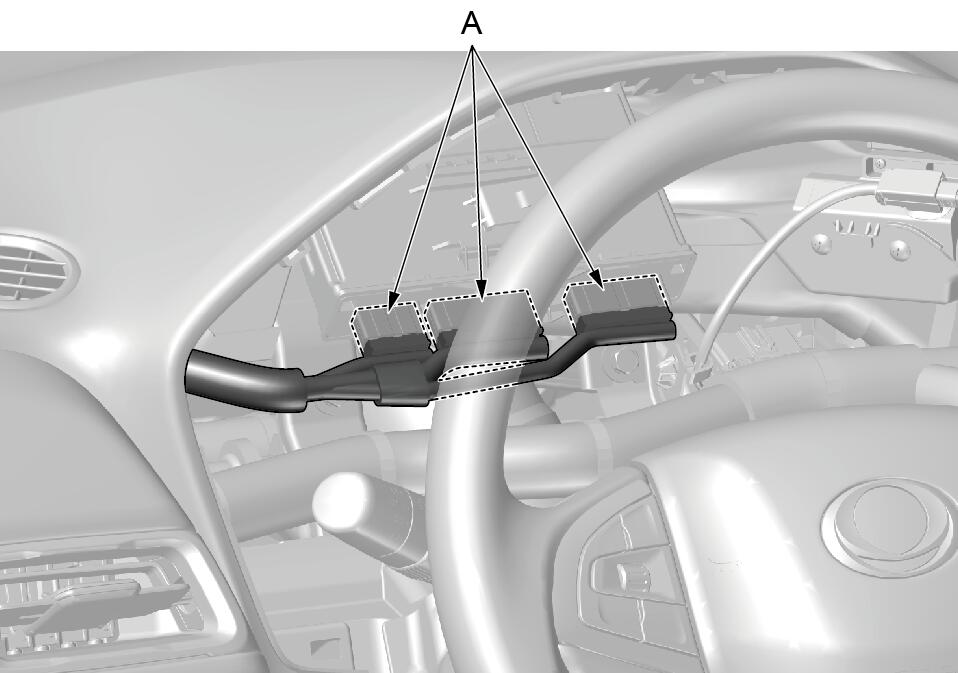

    1.断开连接器(A)。

2.拆下仪表板下保险丝/继电器盒(B)。

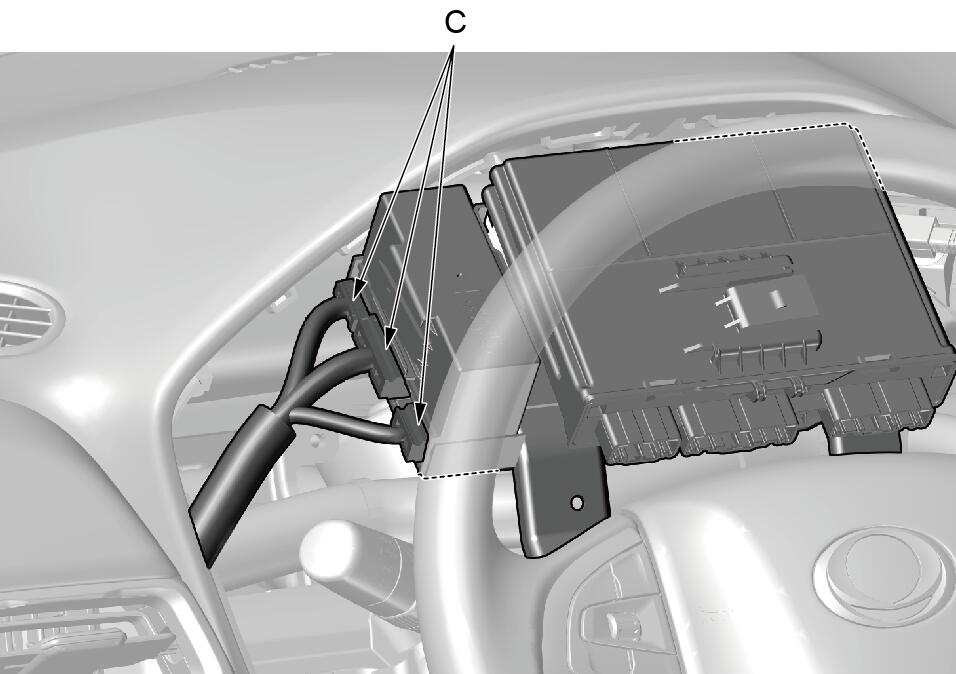

3.断开连接器(C)。

4.通过撬动继电器下基座，小心地将继电器拆下。


注意事项

不要使用钳子。钳子会损坏继电器，造成功能失效。

安装

注意事项
  • SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
  • 作为仪表板下保险丝/继电器盒零件的MICU，也是防盗锁止系统的一个零部件。更换仪表板下保险丝/继电器盒时，MICU必须注册，否则车辆将不能起动。

1.仪表板下保险丝/继电器盒-安装

    1.连接连接器(A)。

2.安装仪表板下保险丝/继电器盒(B)。

3.连接以下连接器（C）。



2.驾驶员侧仪表板下盖-安装

3.12 伏蓄电池端子-连接

4.智能钥匙进入系统-注册

注意事项

如果更换仪表板下保险丝/继电器盒，转至步骤1。如果安装原来的仪表板下保险丝/继电器盒，转至步骤6。
1. 将HDS 连接到数据连接器上。

2. 将车辆转至 ON 模式。

3. 在 SYSTEM SELECTION MENU（系统选择菜单）中选择ONE-PUSH START（一键启动），然后选择REGISTRATION（注册）。

4. 选择REPLACE MICU（更换MICU），然后从HDS 指示中选择合适的菜单。

5. 注册后，确认车辆可以起动。

6. 确认所有的系统工作正常。

辅助仪表板下保险丝盒拆卸和安装
注意事项

辅助仪表板下保险丝盒是仪表板线束的一部分，并且自身不能更换。

拆卸

1.12伏蓄电池端子-断开

2.驾驶员侧仪表板下盖-拆卸

3.驾驶员侧脚踏板-拆卸

4.辅助仪表板下保险丝盒-拆卸

1.从辅助仪表板下保险丝盒(B)上拆下盖(A)。

2.拆下电缆(C)。

3.拆下连接器(D)。

4.拆下辅助仪表板下保险丝盒。

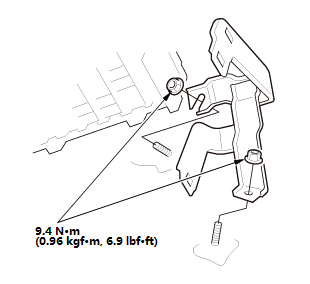

5. 托架-拆卸



安装

1.所有拆下零件-安装



1.按照与拆卸相反的顺序安装零件。

注意事项

注意：确认所有系统正常工作。

12伏蓄电池端子保险丝盒盖拆卸和安装

拆卸

1.12 伏蓄电池-拆卸

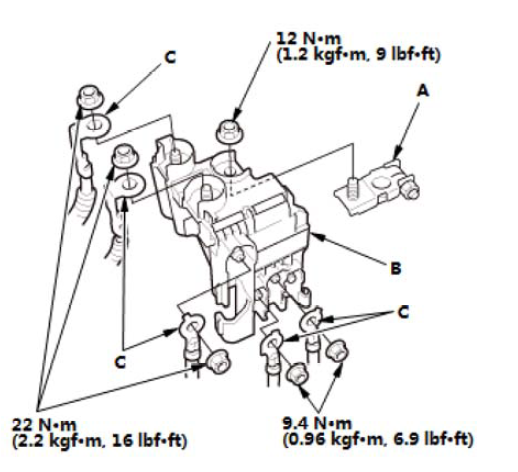

2.12V蓄电池端子保险丝盒盖-拆卸

1.使用12mm套筒拆卸线束固定螺母（B）。

2.使用10mm套筒拆卸线束固定螺母（C）。

3.脱开线束(5处)（D），取下12v蓄电池端子保险丝盒盖（A）。

安装

1.所有拆下零件-安装

  1.按照与拆卸相反的顺序安装零件。



继电器位置

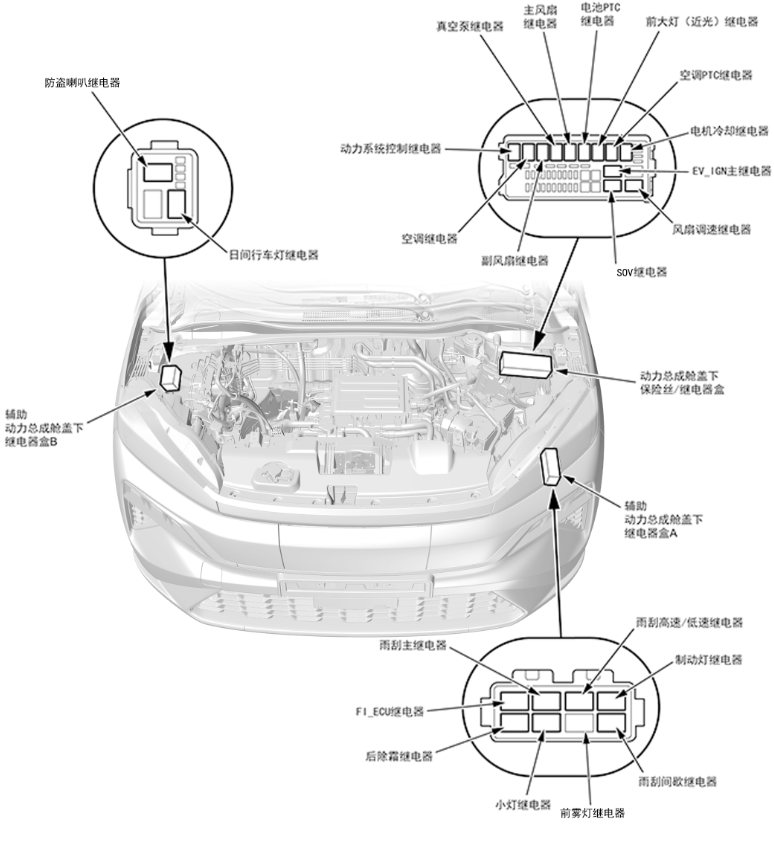

动力总成舱

更换辅助动力总成舱盖下继电器盒A里继电器时，需将辅助动力总成舱盖下继电器盒A拆卸。

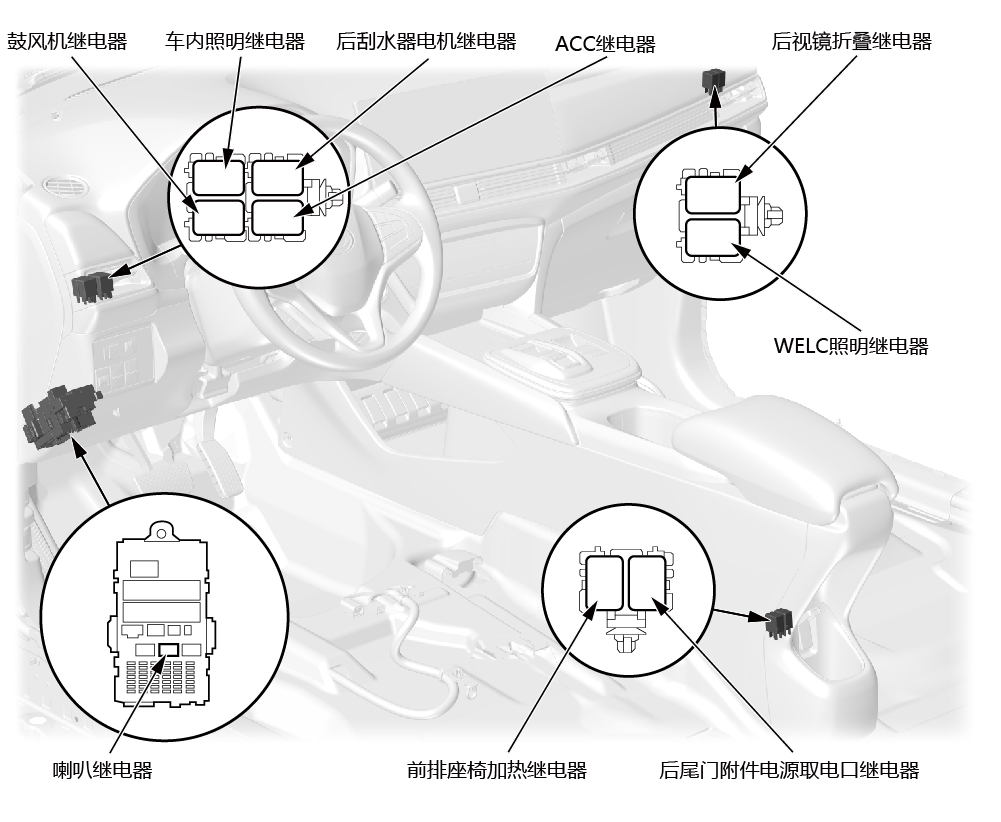

仪表板



SUB继电器总成拆卸和安装

拆卸

1.12伏蓄电池端子-断开

2.仪表控制模块-拆卸

3.SUB继电器总成-拆卸

1. 按住锁止卡，脱开PEPS智能进入控制器插接器（A）。

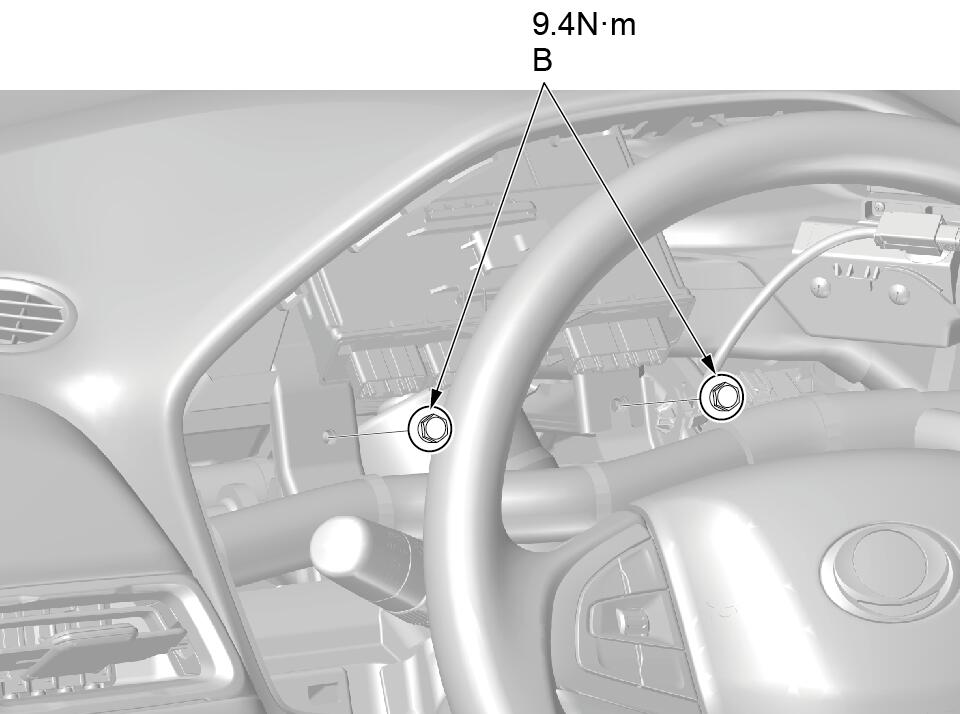

2. 使用10mm长套筒拆卸2颗PEPS智能进入控制器和SUB继电器总成支架固定螺栓（B）。
3. 向外拉出PEPS智能进入控制器和SUB继电器总成连同支架，按住锁止卡，脱开SUB继电器总成插接器（C）。

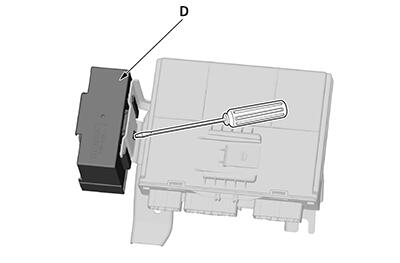

4. 使用一字起按压SUB继电器总成与支架锁止卡，同时向下滑动取出SUB继电器总成（D）。

安装

1.所有拆下零件-安装

  1. 按照与拆卸相反的顺序安装零件。
