制动踏板和制动踏板位置开关调节

拆卸

4.制动踏板高度 - 检查

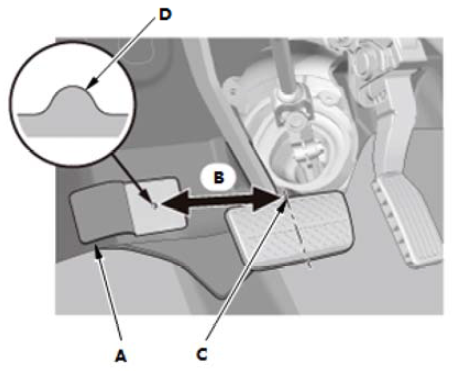

1.向后拉地毯并在隔振垫上找到切口 (A)。

2.从踏板衬垫(C) 的左侧或上侧中部至没有隔振垫凸舌 (D) 的地板测量踏板高度 (B)。
标准踏板高度：
185 ± 5 mm (7.28 ± 0.20 in)

5.制动踏板 - 调节

1.逆时针转动制动踏板位置开关(A) 45 °，然后将其拉回，直至不再接触制动踏板 (B)。

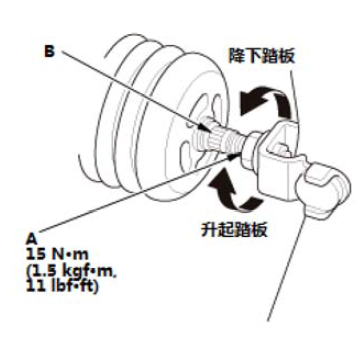

2.松开推杆锁紧螺母 (A)。

3.用钳子将推杆 (B) 拧入或拧出，直至达到距离地板的标准踏板高度。

4.牢牢拧紧锁紧螺母。

注意事项

不要在按下推杆时调节踏板高度。

6.制动踏板位置开关- 调整

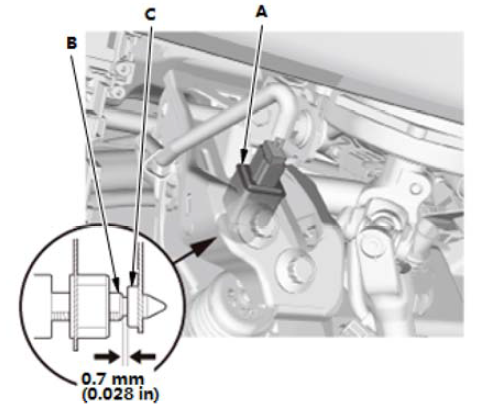

1.用手抬起制动踏板。推入制动踏板位置开关(A)，直至其柱塞完全按下（螺纹端 (B) 接触踏板臂的衬垫(C)）。顺时针转动开关45 ° 将其锁定。通过锁定开关，制动踏板位置开关和制动片之间的间隙自动调节至 0.7 mm (0.028 in)。确保释放制动踏板后，制动灯熄灭。

7.制动踏板自由行程 - 检查

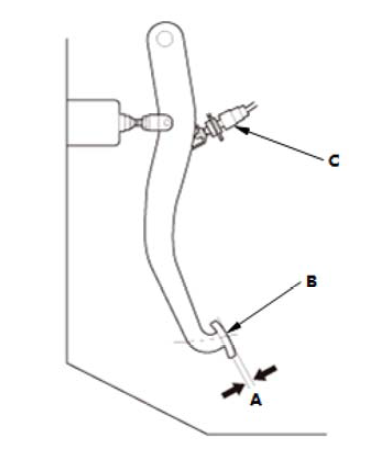

1.用手推制动踏板以检查制动踏板衬垫(B) 处的自由行程(A)。如果制动踏板的自由行程超出规定范围，则调整制动踏板位置开关(C)。如果制动踏板的自由行程不足，可能造成制动器拖滞。

自由行程： 1 - 5 mm (0.04 - 0.20 in)

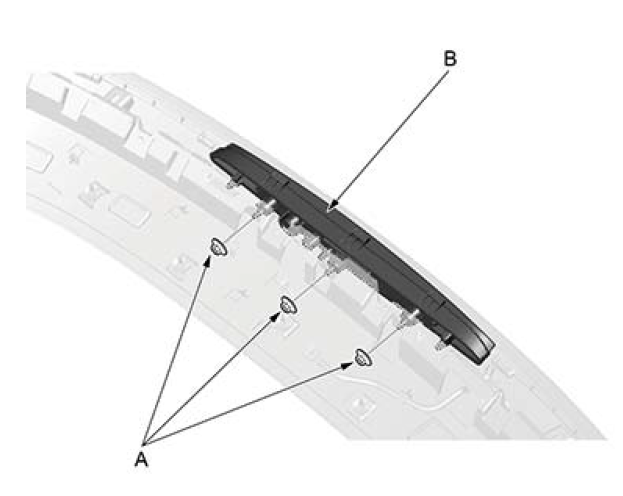

1.使用8mm套筒拆卸高位制动灯固定螺母（A），向外滑动，取下高位制动灯（B）。

注意事项

高位制动灯后有双面胶固定，拆卸高位制动灯后，需重新粘贴新的双面胶。

1.所有拆下零件 - 安装

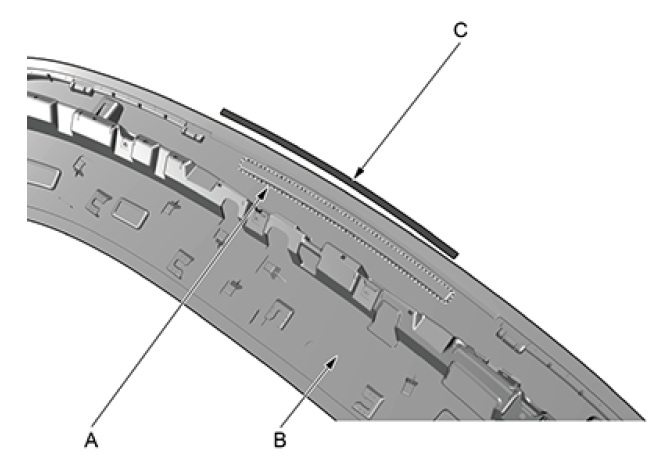

1.如果再次安装原来的高位制动灯，在要粘贴新的双面胶带(A) 的区域涂抹胶粘剂底胶，然后将新的双面胶带划线处(C) 粘贴至如图所示的尾门扰流板装饰件(B)。
2. 按照与拆卸相反的顺序安装零件。

双面胶带（A）

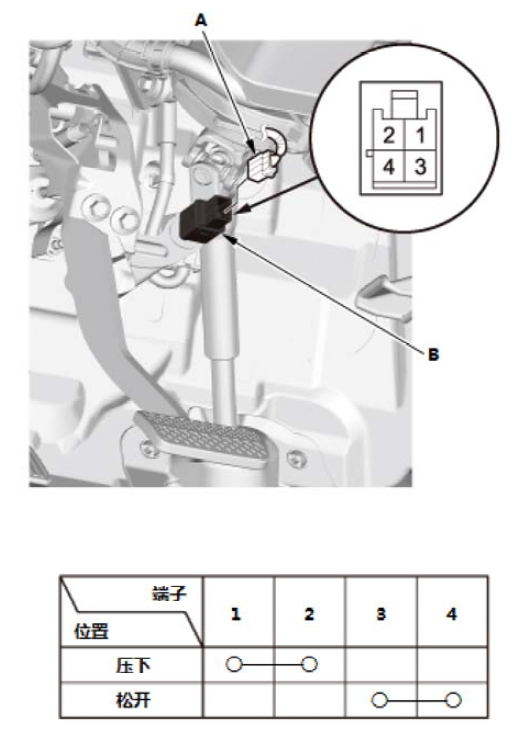

1.脱开插接器 (A)。

2.根据表中每个开关的位置，检查端子之间是否导通。

3.如果测试结果与规定不符，调整制动踏板位置开关(B)，然后重新检查。如果测试结果仍与规定不符，更换制动踏板位置开关。

4.重新连接插接器。

1.12V蓄电池端子 - 断开
2.制动踏板位置开关- 拆卸

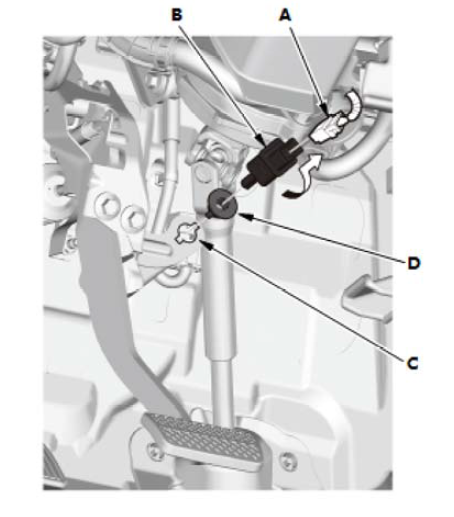

1.脱开插接器 (A)。
2.逆时针旋转制动踏板位置开关(B)，将其从踏板托架 (C) 上拆下开关。
3.拆下连接片 (D)。

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。
