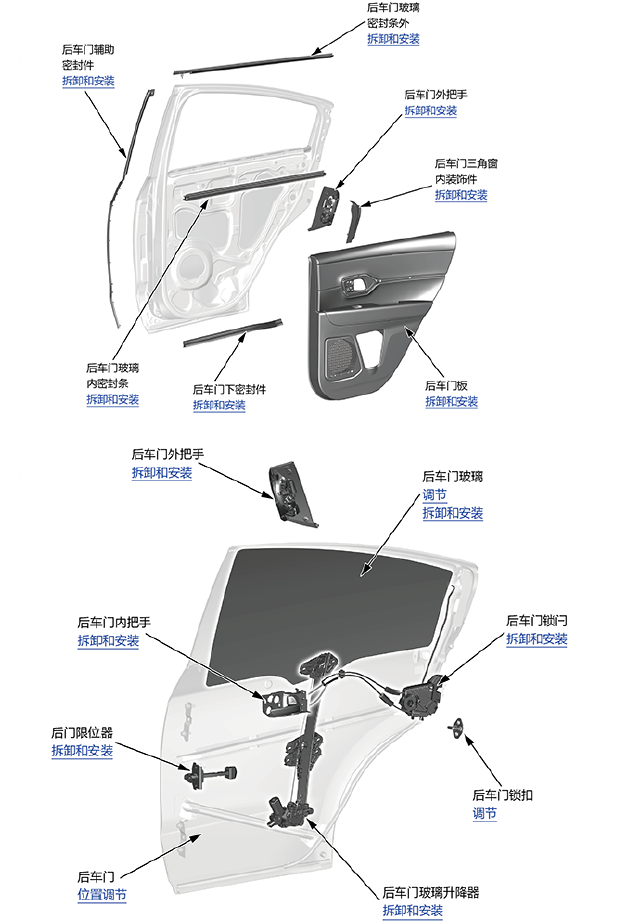

后车门部件位置索引



后车门板拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 后车门板 - 拆卸

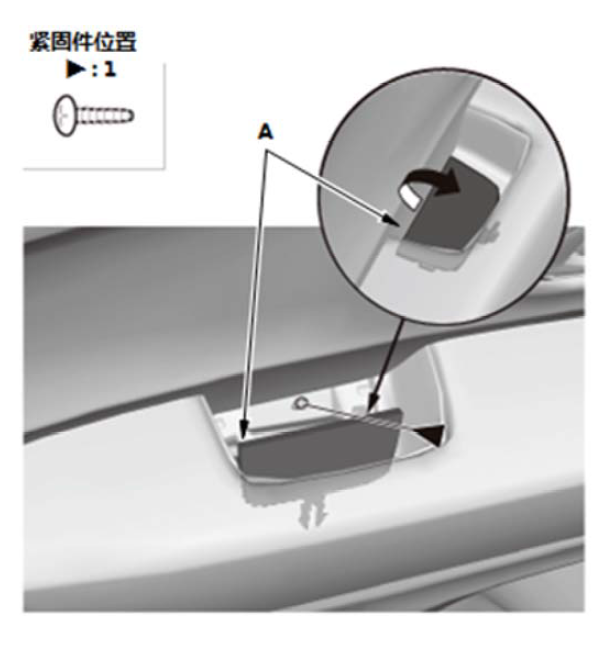

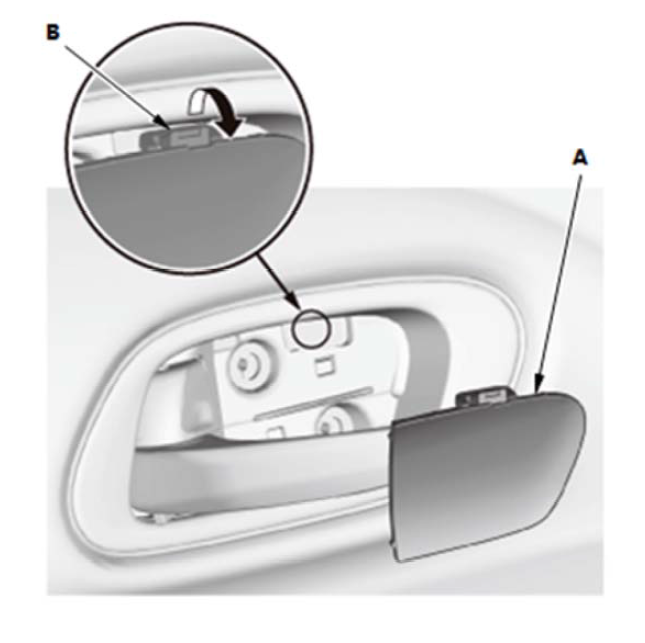

1. 使用一字起，向下倾斜钩（B）拆下盖（A）。

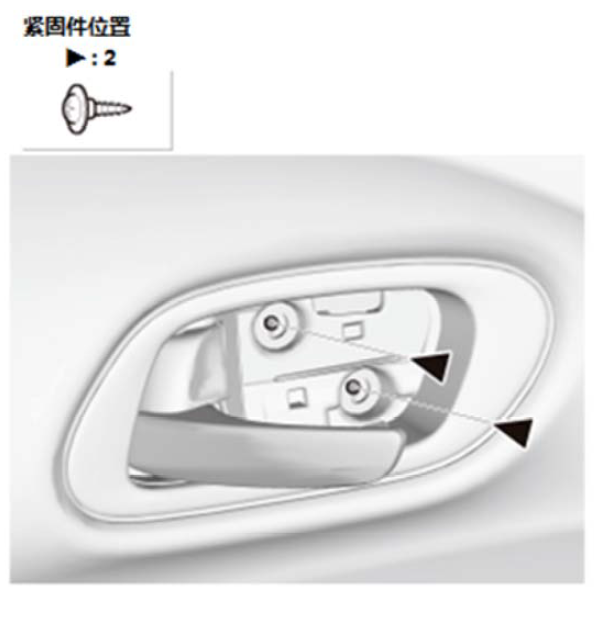

2. 使用十字起拆卸后车门板固定螺钉（A）。

3. 向上拉储物箱盖（A）。

4. 拆下螺钉。

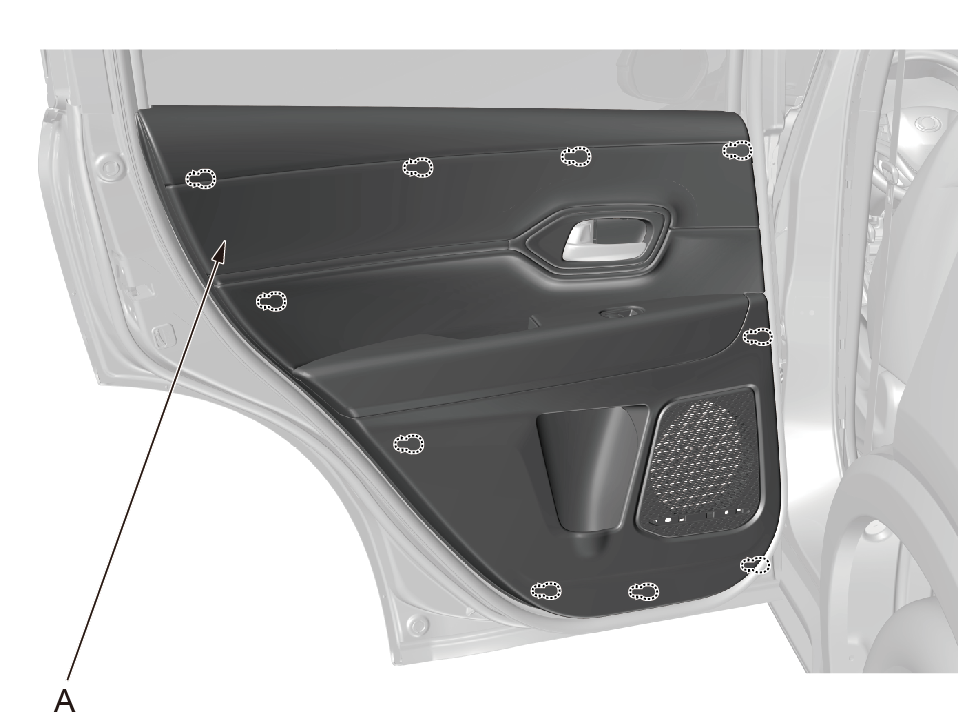

5. 使用装饰件工具，从后车门板 （A）的底部开始，拆下卡扣。
6. 固定后车门板 (B) 时松开钩（A），拆下后车门内把手 （C）。

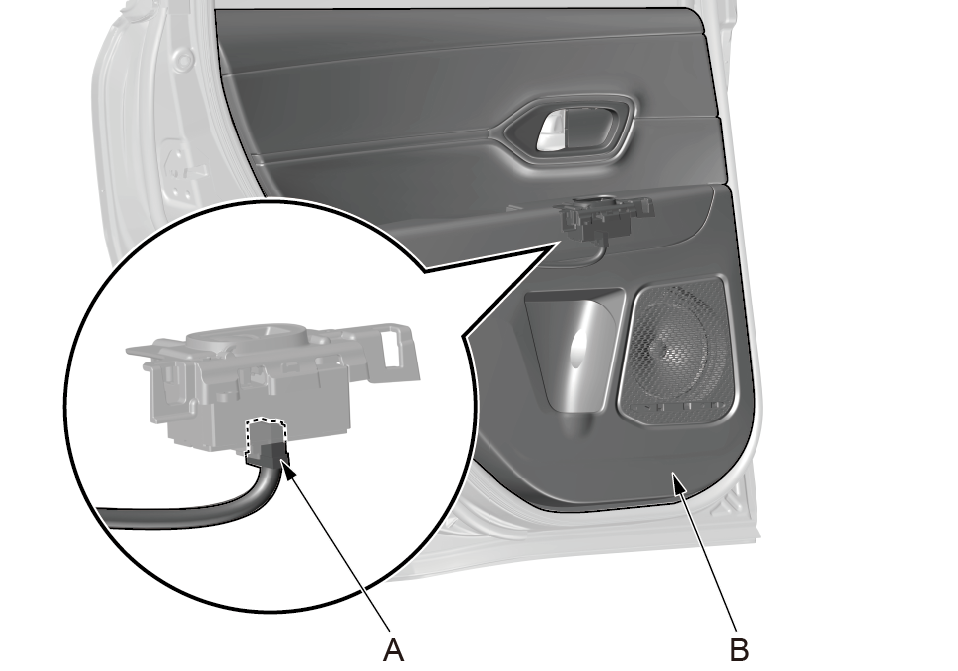

7. 断开连接器（A）。

8. 拆下后车门板（B）。

3. 后车门板扶手 - 拆卸

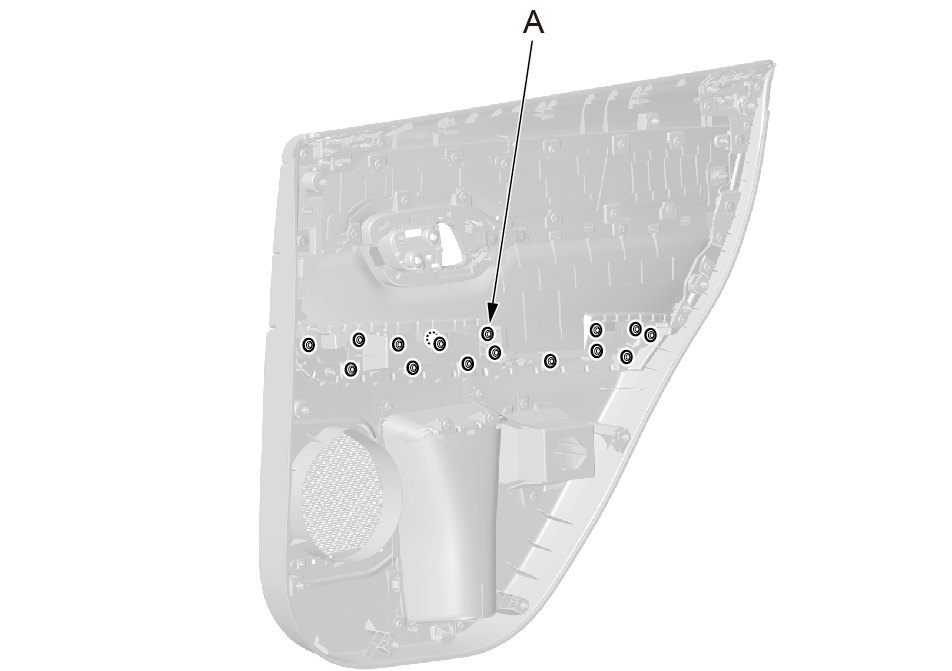

1. 拆下螺钉（A）。

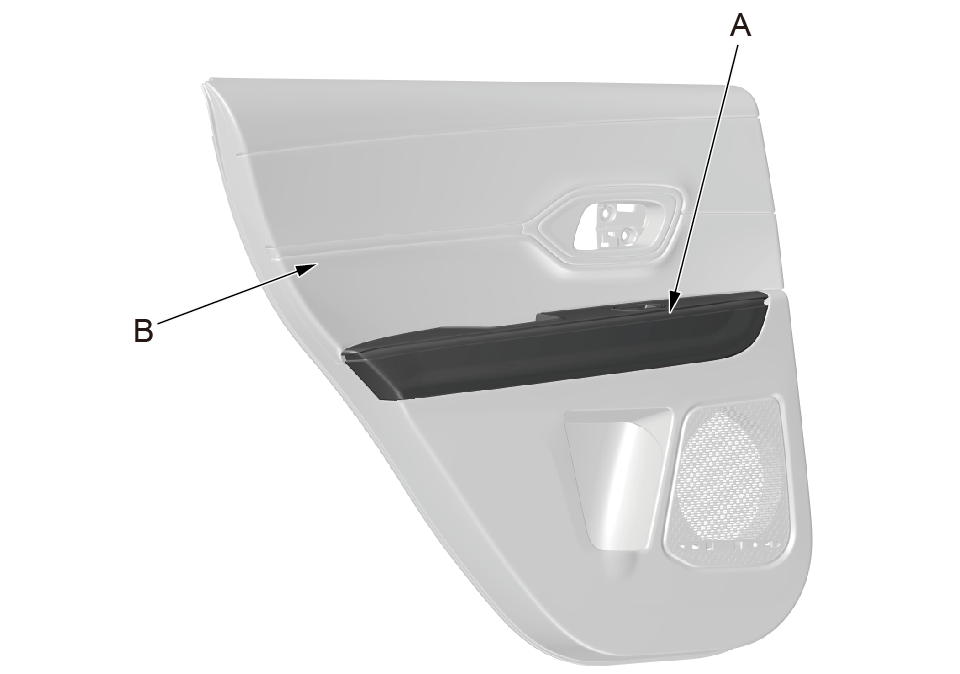

2. 将后车门扶手（A） 从后车门板 （B）上拆下。

4. 电动车窗开关板/储物盒 - 拆卸

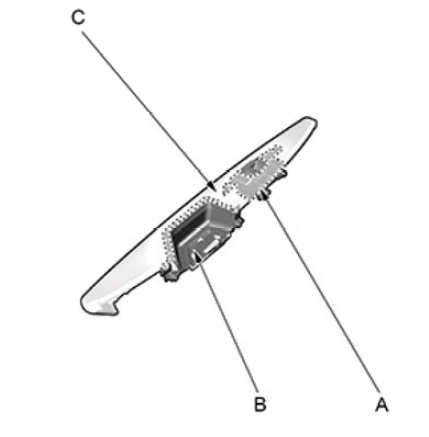

1. 从后车门扶手（C） 上拆下电动车窗开关板 （A） 和储物盒（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后车门内把手拆卸和安装

拆卸

1. 后车门板 - 拆卸

2. 后车门内把手 - 拆卸

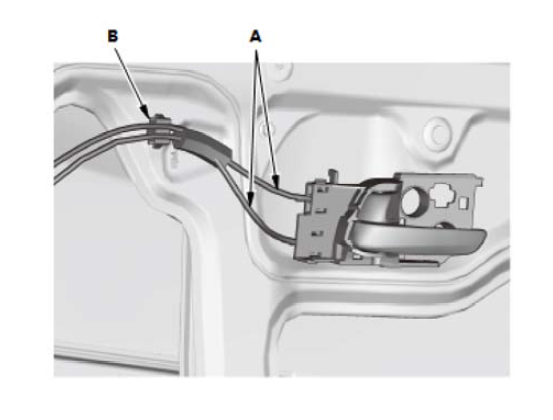

1. 从拉线夹（B）上拆下拉线（A）。
2. 撬开后车门内把手盖（A）。

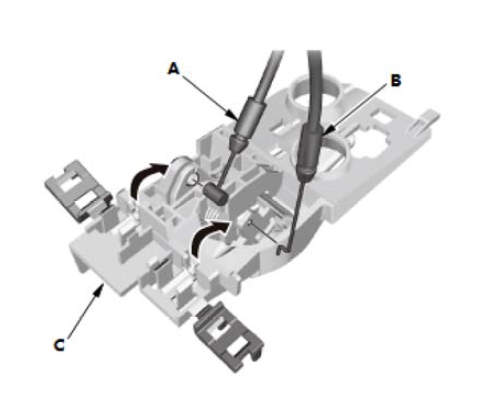

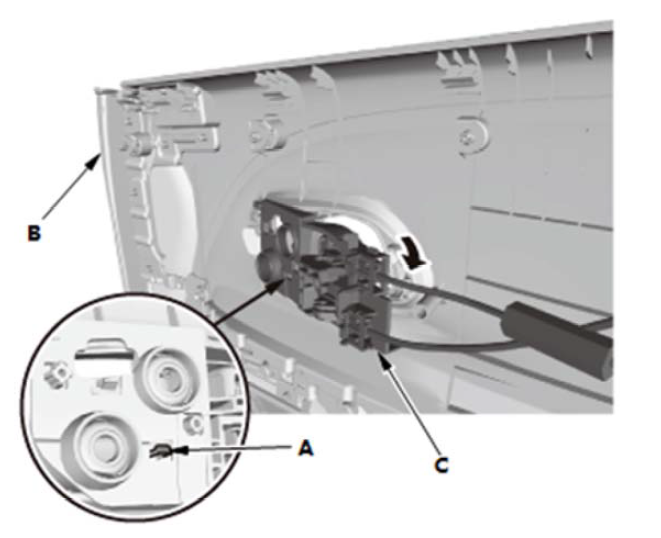

3. 从后车门内把手 （C） 上断开后车门内把手拉线（A） 和后车门锁闩拉线（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后车门外把手拆卸和安装

拆卸

1. 后车门三角窗内装饰件 - 拆卸

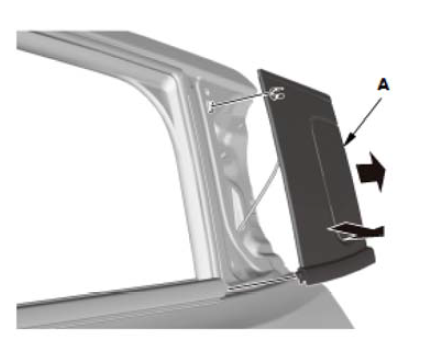

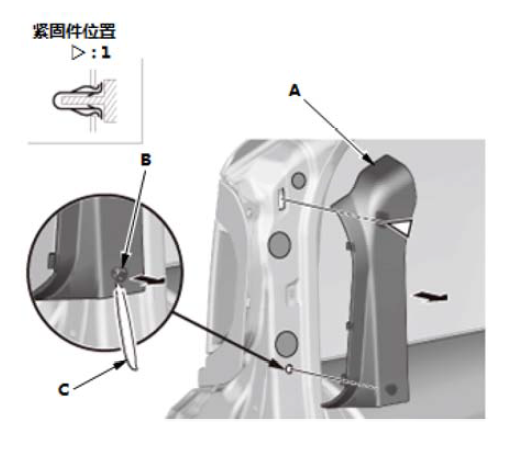

1. 拆下后车门三角窗内装饰件 (A)。

注意事项

用市售装饰垫拆卸工具 (C) 拆下下侧的卡扣 (B)。

2. 后车门外把手 - 拆卸

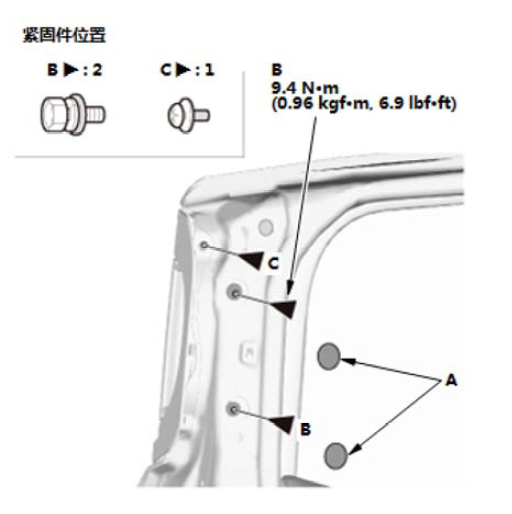

1. 拆下保养孔密封件 (A)、螺栓 (B) 和螺钉(C)。
2. 拆下后车门外把手 (A)。

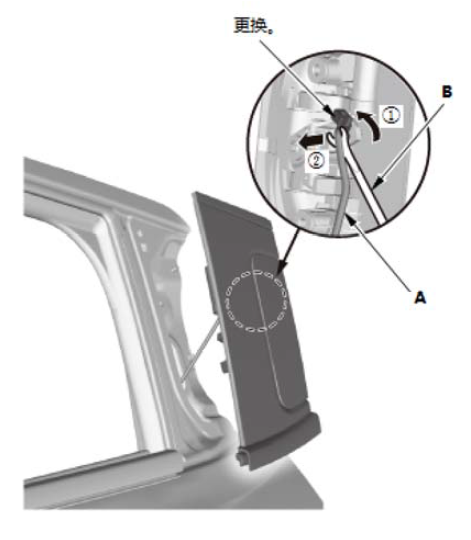

3. 用卡扣拆卸工具 (B) 断开外把手杆 (A)。

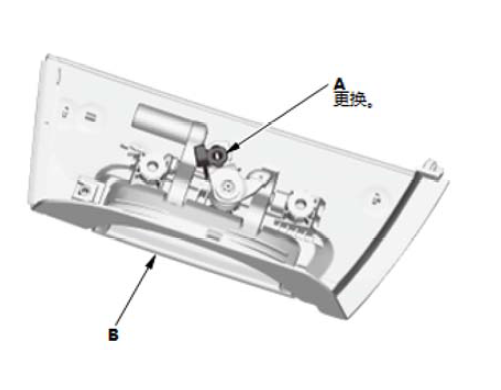

4. 将连杆紧固件 (A) 从后车门外把手 (B) 上拆下，然后用新的予以更换。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后车门锁闩拆卸和安装

拆卸

1. 后车门内部把手 - 拆卸

2. 后车门塑料盖- 拆卸

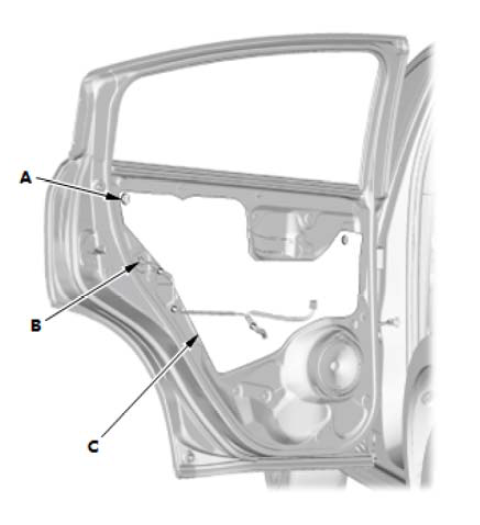

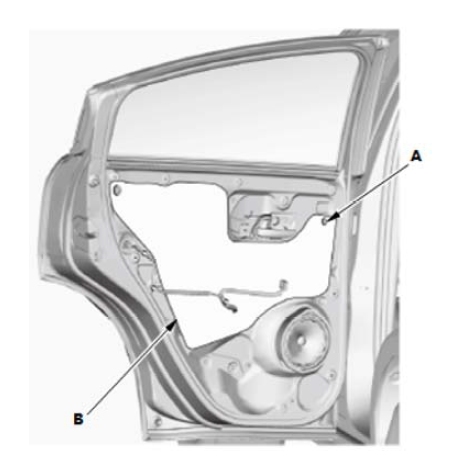

1. 拆下塞盖(A)。

2. 断开连接器 (B)。

3. 根据需要拆下后车门塑料盖(C)。

注意事项

如果后车门塑料盖损坏或撕破，用新的予以更换。

3. 后门锁闩- 拆卸

1. 用 TORX T30 旋具头拆下螺栓。

2. 向下拉后车门锁闩(A)，断开后车门外把手杆 (B)，然后拆下后车门锁闩。

注意事项

小心不要弯曲拉线(C)。

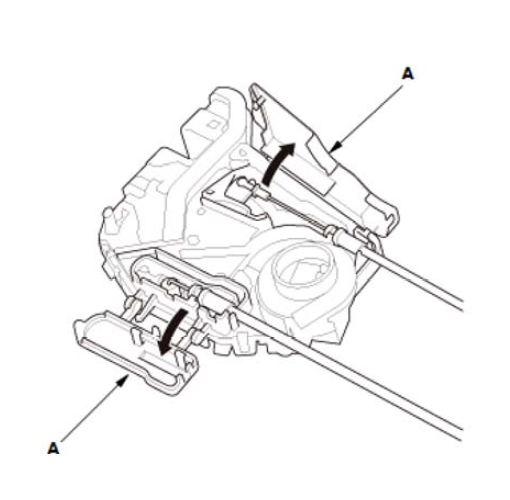

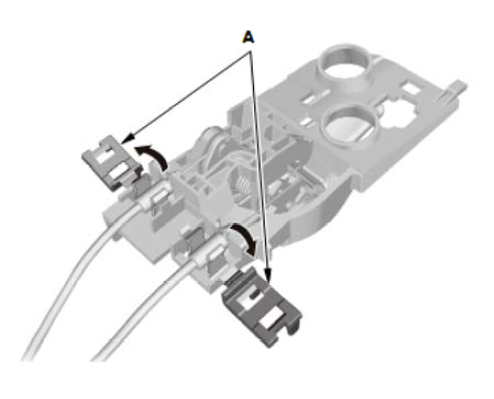

3. 打开后车门锁闩护板盖(A)。

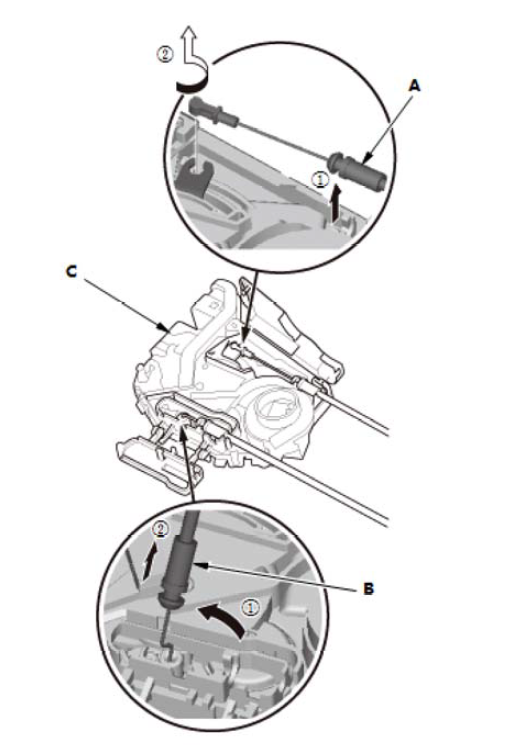

4. 从后车门锁闩(C) 上断开后车门锁闩拉线(A) 和后车门内把手拉线(B)。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

注意事项

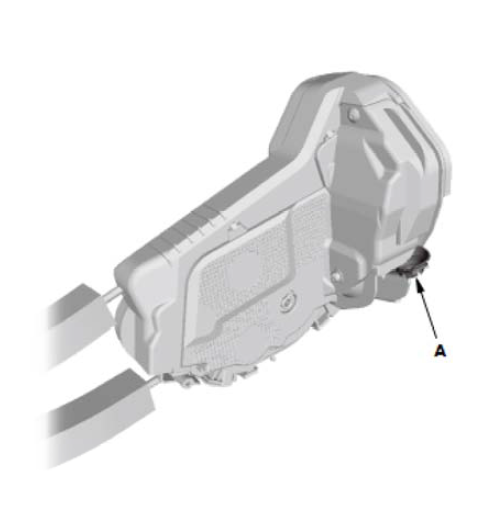

在开启杆卡夹(A) 上涂抹多用途润滑脂。



后车门限位器拆卸和安装

拆卸

1. 后车门扬声器 - 拆卸

2. 后车门限制器 - 拆卸

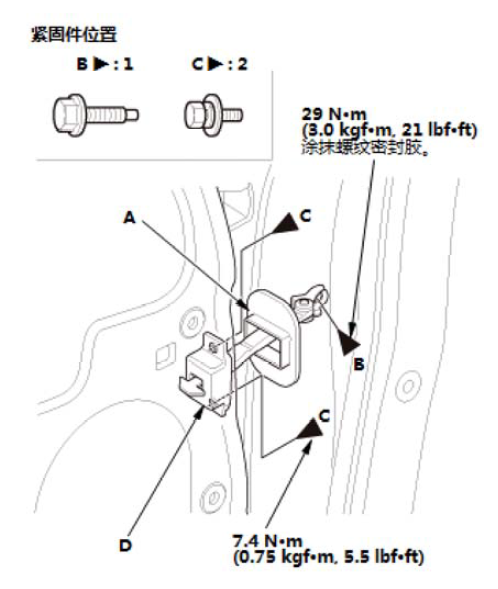

1. 拆下后车门限制器盖（A）。

 2. 支撑后车门，使用 12mm 套筒拆卸固定螺栓（B），使用 10mm 套筒拆卸固定螺栓（C）。

3. 拆下后车门限制器（D）。

安装

1. 所有拆下的零件 - 安装



1. 按照与拆卸相反的顺序安装零件。

注意事项

安装前，将中等强度的螺纹密封胶涂抹在车门限位器固定螺栓上。



后车门玻璃内密封条拆卸和安装

拆卸

1. 后车门板 - 拆卸

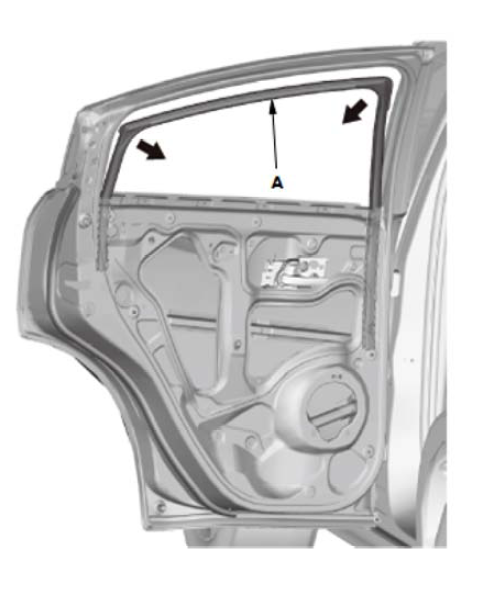

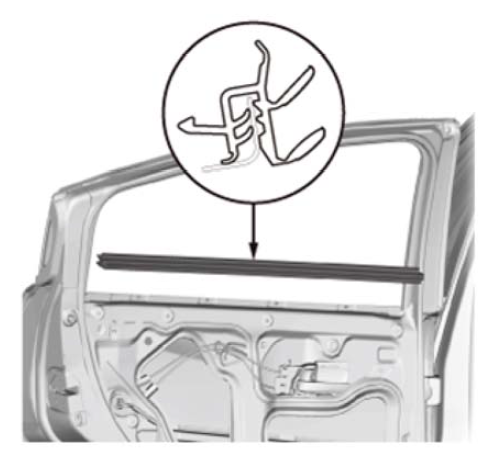

2. 后车门玻璃内密封条- 拆卸

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后车门玻璃外密封条拆卸和安装

拆卸

1. 后车门板 - 拆卸

2. 后车门塑料盖- 拆卸

1. 拆下塞盖(A)。

2. 如有必要，拆下后车门塑料盖(B)。

注意事项

如果后车门塑料盖损坏或撕破，用新的予以更换。

3. 后车门玻璃外密封条- 拆卸

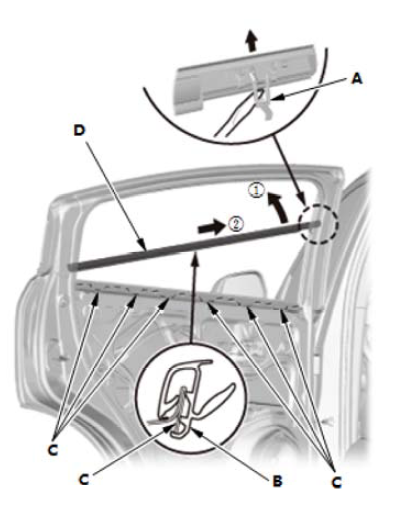

1. 使用平头螺丝刀从后车门内释放钩(A)。

2. 从后车门的边缘(C) 脱开钩(B)。

3. 拆下后车门玻璃外密封条(D)。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后车门下密封件拆卸和安装

拆卸

1. 后车门下密封件 - 拆卸

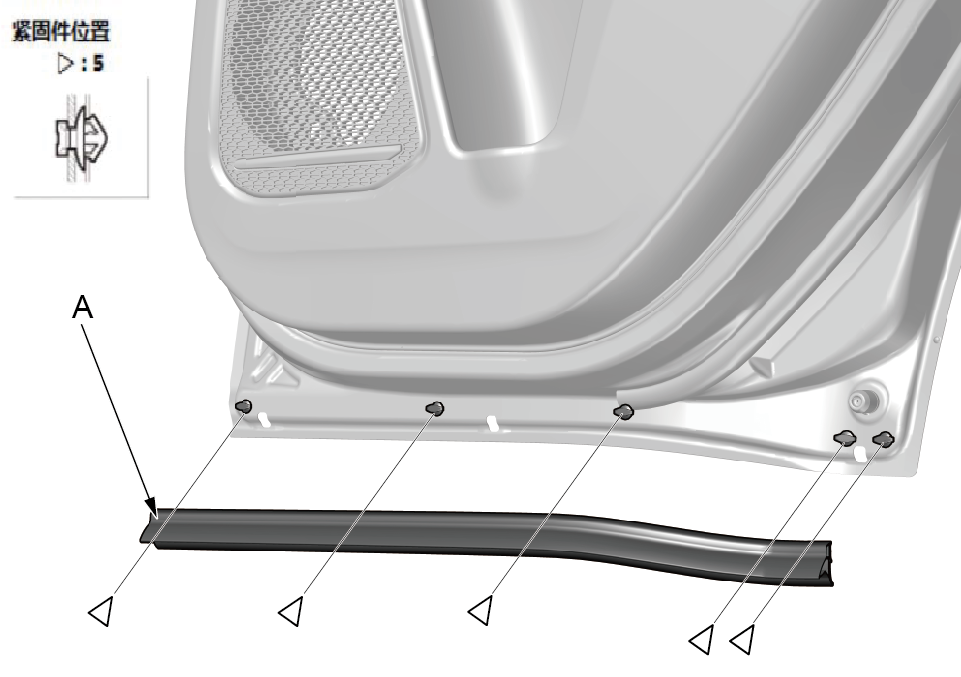

1.使用内饰拆卸工具拆卸固定卡扣，取下后车门下密封件（A）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。



后车门槽胶带更换
注意事项
  • 保持工作区域干净。
  • 在低温下工作时，用吹风机加热车门槽和车门槽胶条。
    － 车门槽: 约15 °C (59 °F)
    － 车门槽胶条: 约30 °C (86 °F)
  • 加热车门槽胶条时，慢慢地均匀地进行加热，以免变形。
  • 按压车门槽胶条时，在角落周围慢慢按压，以防出现气泡或弄皱。
  • 如果车门槽胶条内出现气泡，用手或塑料刮板挤出空气。
  • 如果气泡直径大于 10 mm (0.39 in)，剥起车门槽胶条，重新安装。

拆卸

1. 后车门玻璃外密封条- 拆卸

2. 后车门中间密封件 - 拆卸

  1. 根据需要，拆下后车门中间密封件。

3. 后车门玻璃升降槽 - 拆卸

1. 如有需要，拆下后车门玻璃升降槽 (A)。

更换

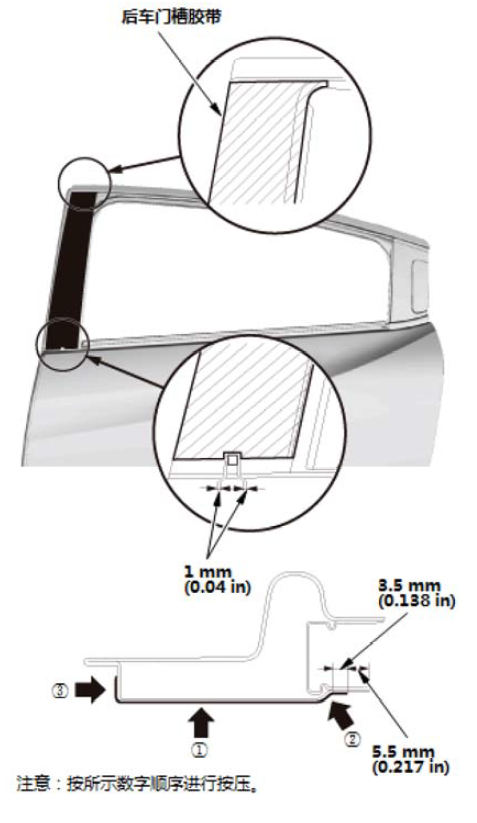

1. 后车门槽胶条- 更换

1. 需要以下工具来更换后车门槽胶条：

      • 塑料刮板
      • 异丙基酒精
      • 海绵或抹布
      • 吹风机

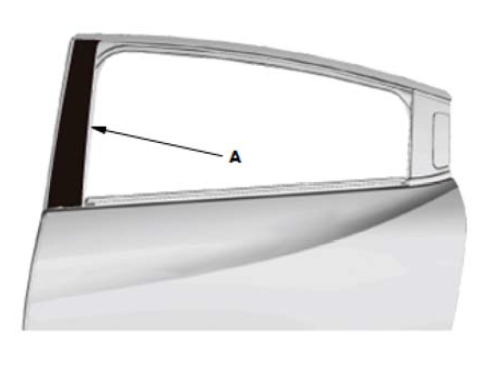

2. 用吹风机进行加热时，慢慢地剥起旧的后车门槽胶条(A)。

3. 使用经异丙基酒精浸湿的海绵清洁后车门槽粘合表面。清洗后，避免机油、润滑脂和水溅到表面上。

4. 从后车门槽胶条上剥起胶护纸的边缘。

5. 将后车门槽胶条安装到后车门槽。

6. 一次剥离一点胶护纸时，将后车门槽胶条安装到后车门槽。
检查后车门槽胶条是否与后车门槽平行。

7. 用塑料刮板（毡的面）牢固按压后车门槽胶带。

注意事项

为了避免产生气泡，慢慢地在后车门框架角落周围按压后车门槽胶条。

8. 如有必要，重复前一步骤。

9. 检查后车门槽的车身颜色是否被后车门槽胶条覆盖。

安装

1 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。

检查

1.漏水 - 检查



后车门保护胶带拆卸和安装

拆卸

1. 后车门保护胶带- 拆卸

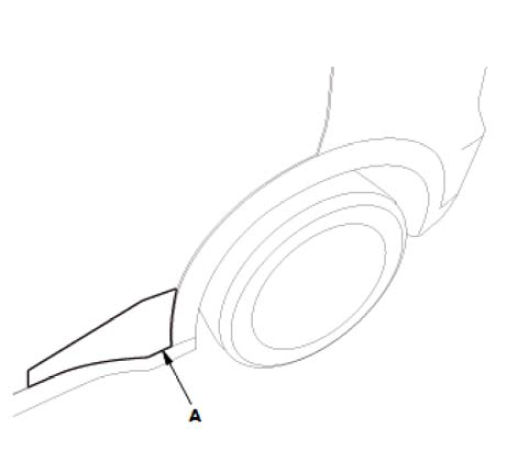

1. 拆下后车门保护胶带(A)。
注意事项

用吹风机进行加热时，慢慢地剥起旧的后车门保护胶带。

安装

1. 后车门保护胶带- 安装

1. 使用经异丙基酒精浸湿的海绵清洗车门粘合表面。清洁后，避免机油、润滑脂和水溅到表面上。

2. 从后车门保护胶带上撕下一小部分防粘纸。

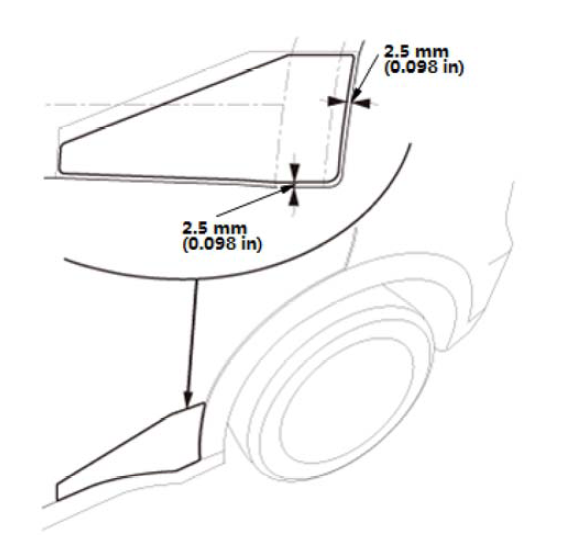

3. 如图所示，对齐后车门保护胶带。

4. 慢慢撕下剩下的防粘纸，安装后车门保护胶带。

5. 对后车门保护胶带施加压力，将胶带安装在后车门上。

注意事项

慢慢安装胶带，从四角向尾端轻压胶带以免产生气泡。

6. 拆下相应的座椅。
