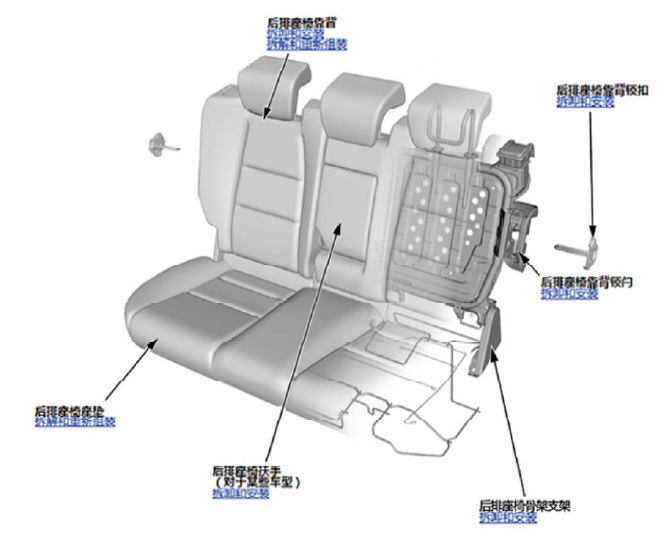

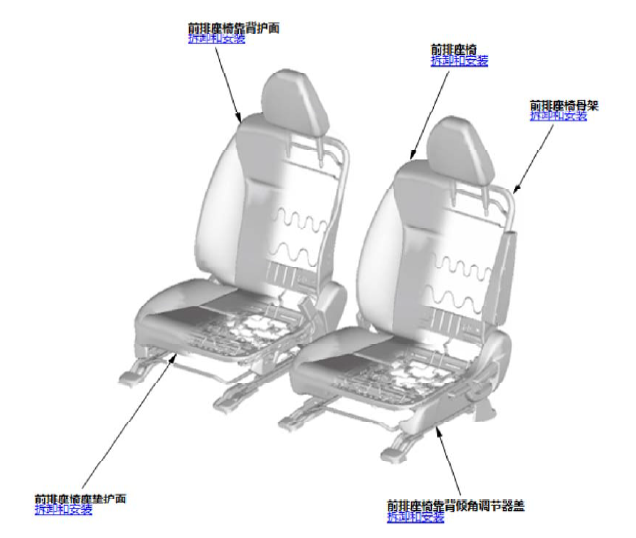

座椅部件位置索引 |
 |
前
后
前排座椅拆卸和安装 |
|
拆卸
|
注意事项
断开12V蓄电池端子后，等待至少3分钟。 |
2.前排座椅前脚底护面-拆卸
 |

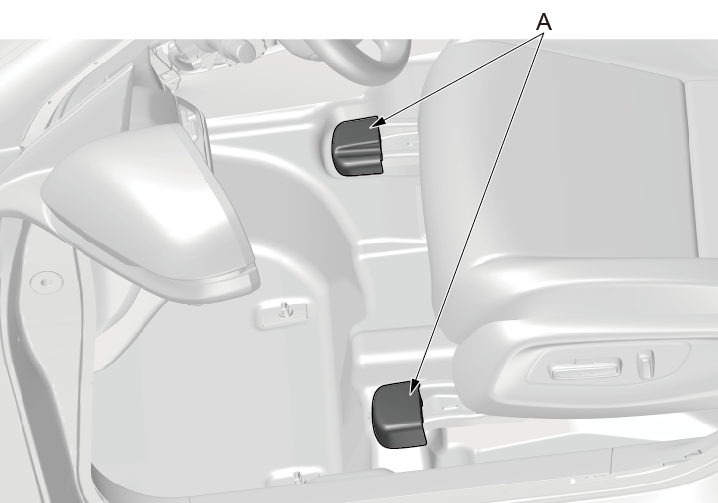

1. 拆下前排座椅前脚底护面（A）。
|
3.前排座椅后部脚套-拆卸
 |

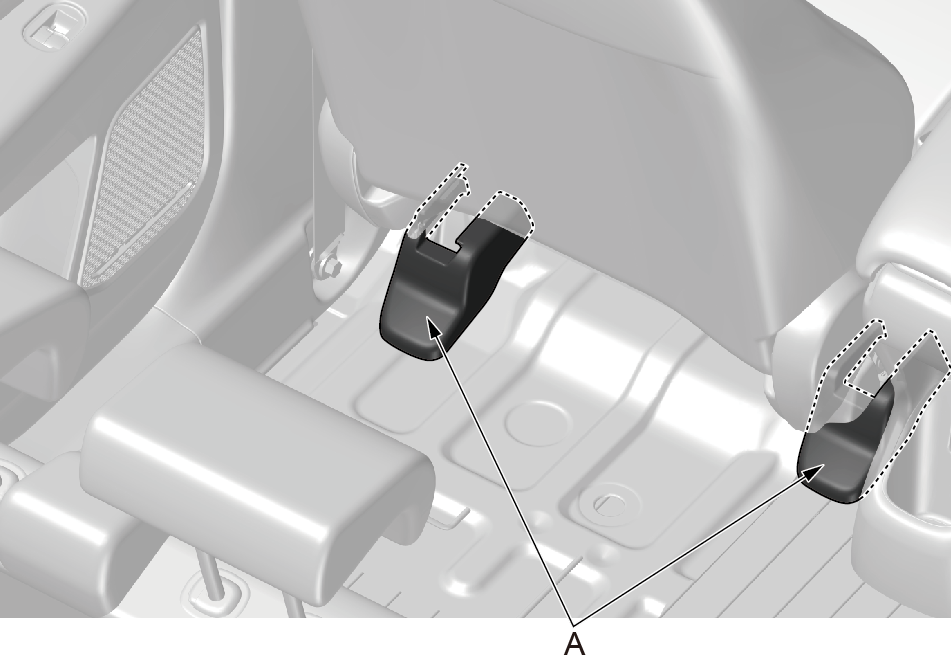

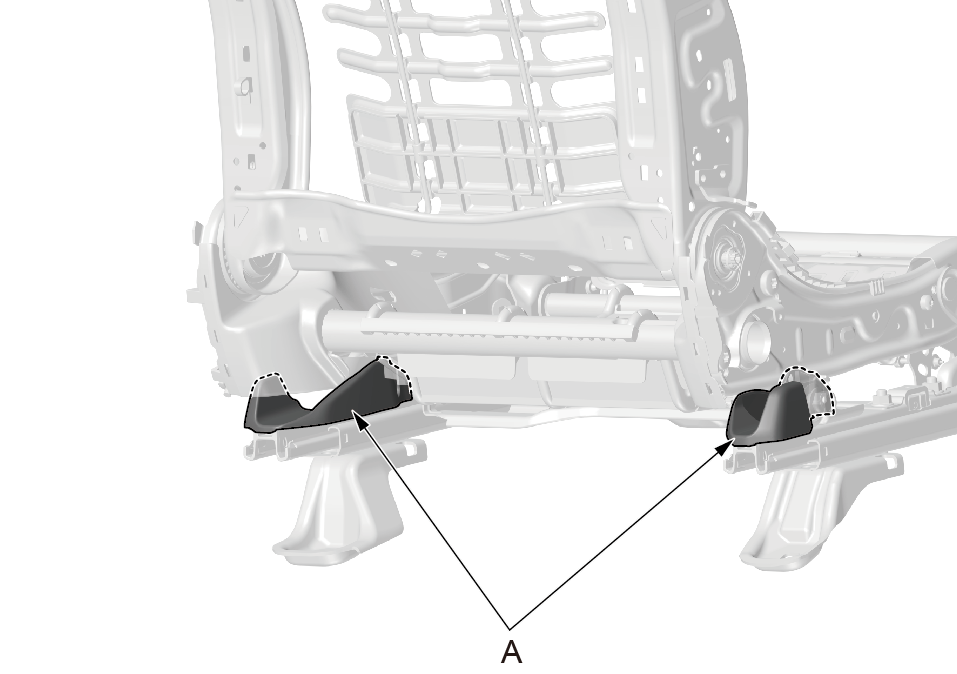

1. 拆下前排座椅后部脚套（A）。
|
4.前排座椅安装螺栓-拆卸
后侧
 |

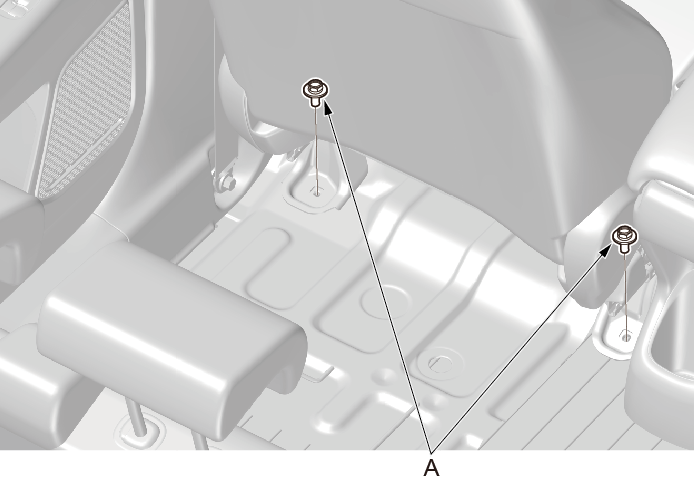

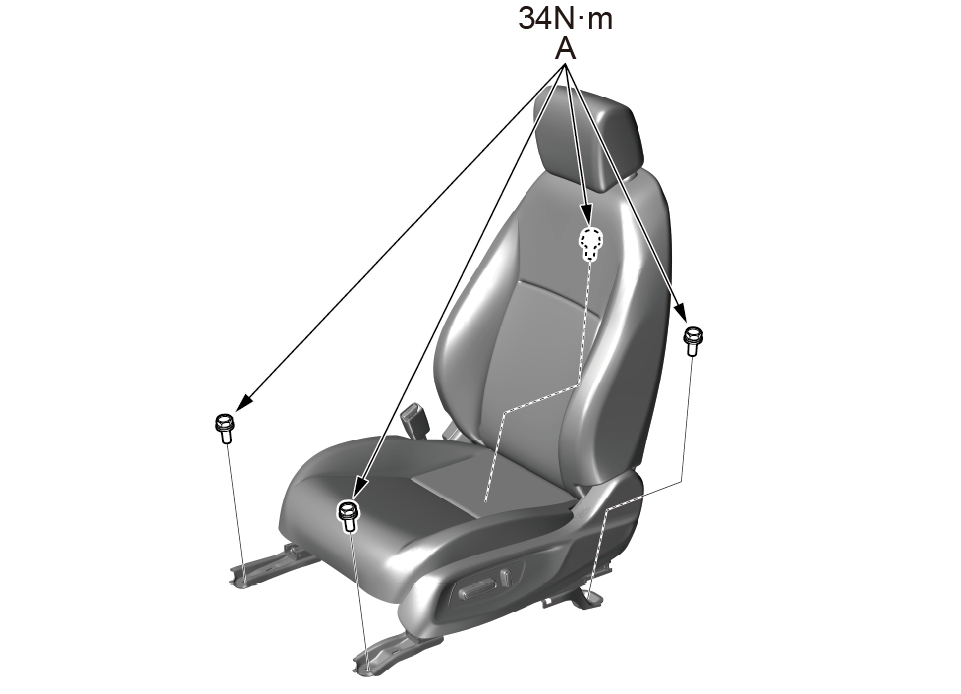

1. 使用 14mm 套筒拆卸两颗前排座椅后侧固定螺栓（A）。
|
前侧
 |

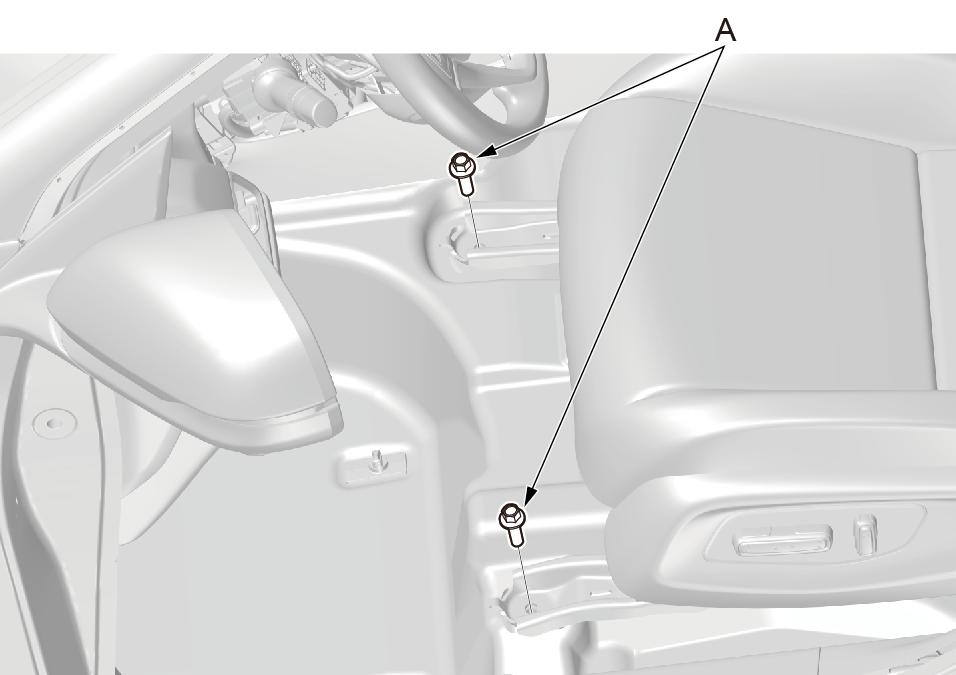

1. 使用 14mm 套筒拆卸两颗前排座椅前侧固定螺栓（A）。 |
5.前排座椅-拆卸
驾驶员座椅
 |

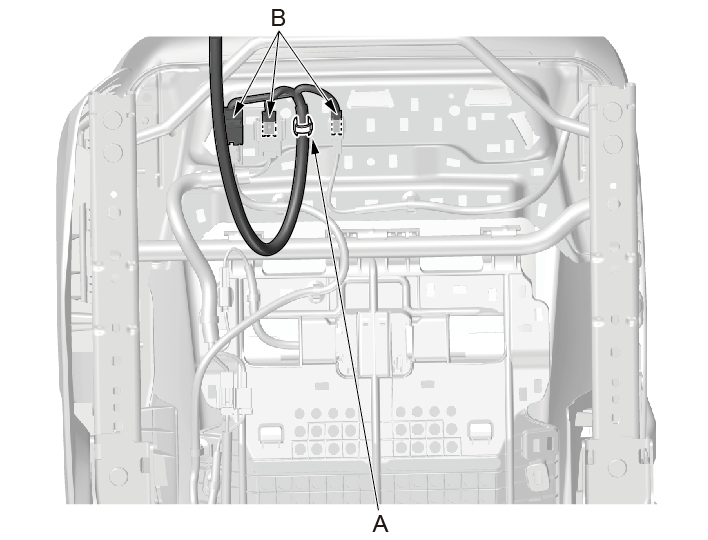

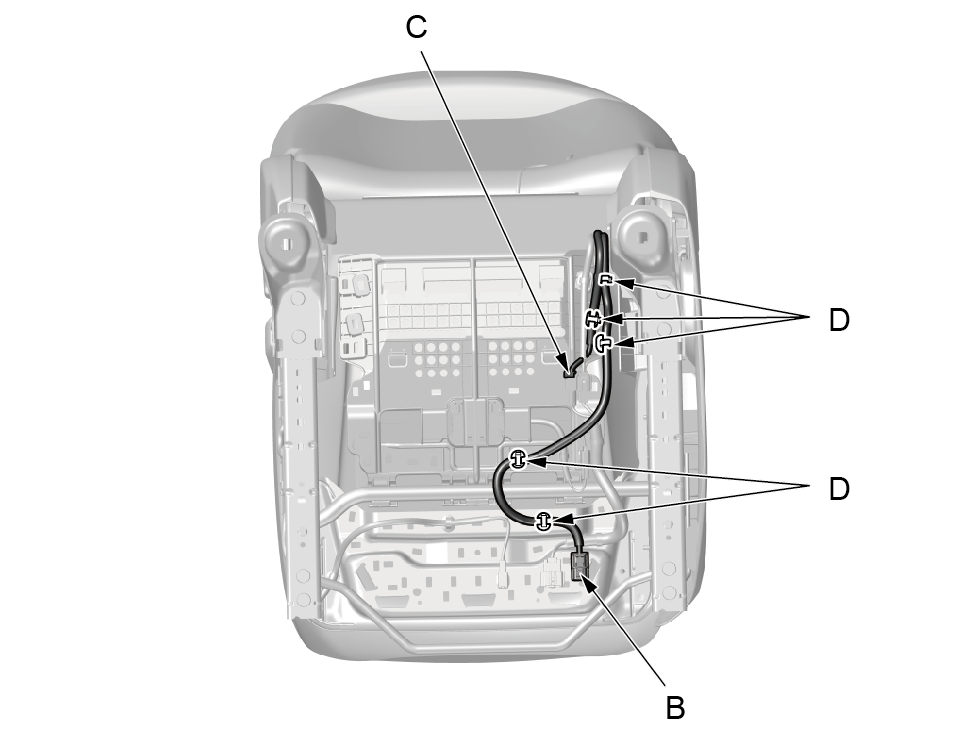

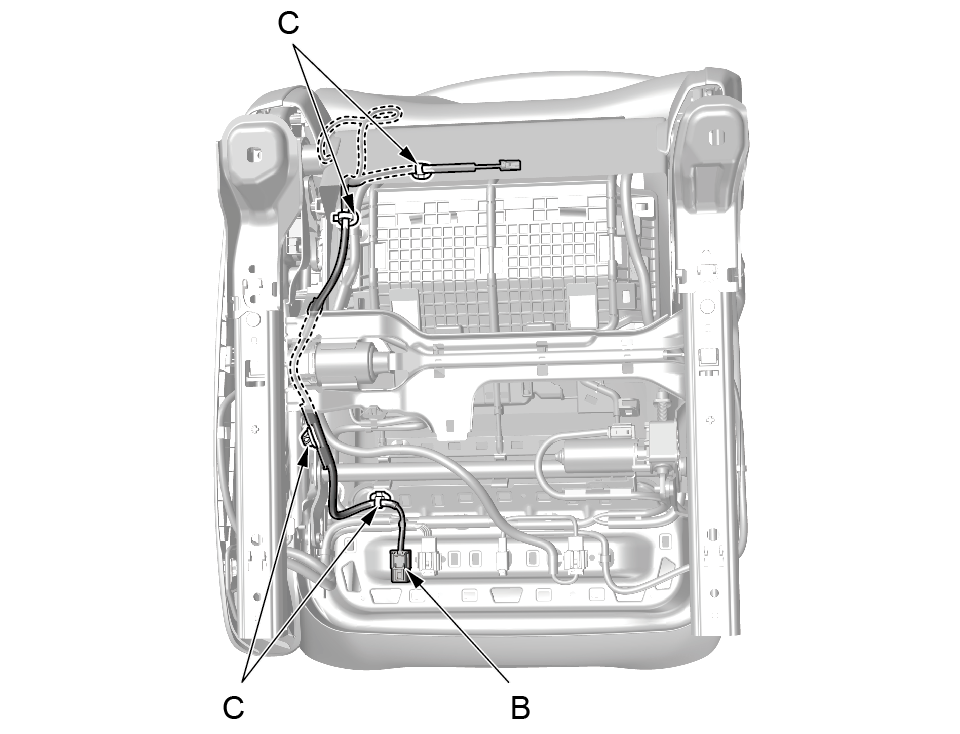

1.从前排驾驶员座椅座垫下方，脱开线束夹（A）。 2.断开连接器（B）。 3.拆下头枕。 4.在助手的帮助下，通过前门门洞，小心地拆下前排驾驶员座椅。 |
乘客座椅
 |
1.从前排乘客座椅座垫下方，脱开线束夹（A）。 2.断开连接器（B）。 3.拆下头枕。 4.在助手的帮助下，通过前门门洞，小心地拆下前排乘客座椅。 |
安装
1.所有拆下的零件-安装
 |
1.按照与拆卸相反的顺序安装零件。
|
前排驾驶员座椅骨架拆卸和安装 |
|
拆卸
|
2.前排座椅-拆卸
3.前排驾驶员座椅靠背护面/软垫-拆卸
4.前排驾驶员座椅座垫护面/软垫-拆卸
5.前排座椅安全带锁扣-拆卸
6.前排驾驶员座椅上纵护面-拆卸
 |
7.前排驾驶员座椅内/外罩-拆下
 |
8.前排驾驶员座椅外倾角调节器盖固定杆-拆卸
 |

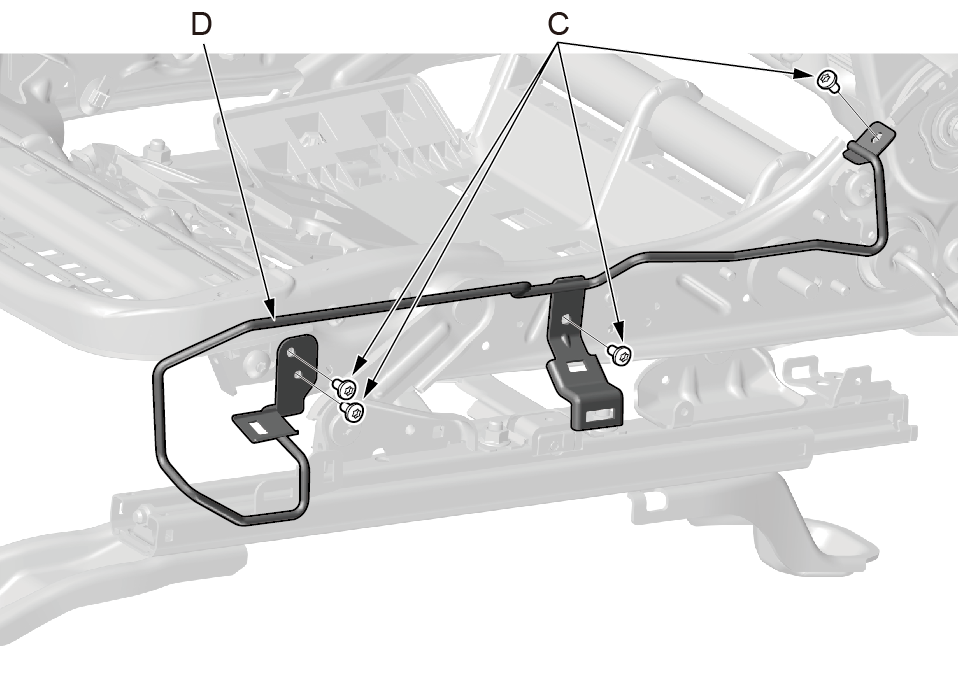

1. 使用 T25 旋具头拆卸四颗螺钉（C），然后拆下
前排驾驶员座椅外倾角调节器盖固定杆（D）。
|
9.前排驾驶员座椅座垫框架/座椅靠背框架-拆卸
 |

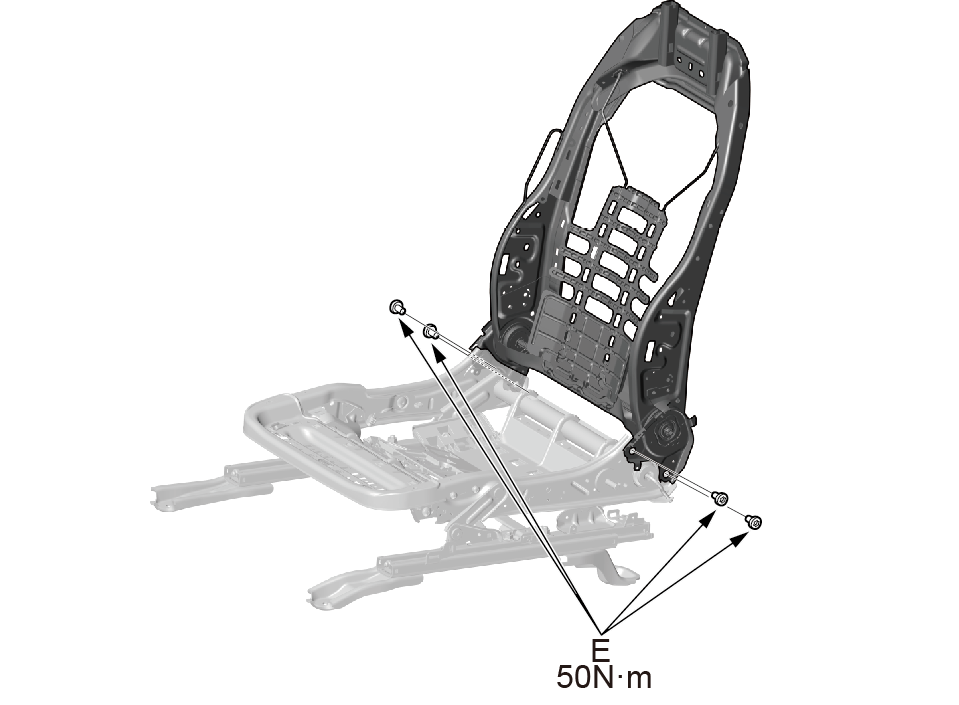

1.用T50旋具头拆卸四颗螺栓（E），然后从前排座椅座垫框架（G），拆下前排座椅靠背框架 （F） 。 |
安装
1.所有拆下的部件-安装
 |
1.按照与拆卸相反的顺序安装零件。
|
前排乘客座椅骨架拆卸和安装 |
|
拆卸
|
2.前排座椅-拆卸
3.前排乘客座椅靠背护面/软垫-拆卸
4.前排乘客座椅座垫护面/软垫-拆卸
5.前排座椅安全带锁扣-拆卸
6.前排乘客座椅内/外罩-拆下
 |
7.前排乘客座椅外倾角调节器盖固定杆-拆卸
 |

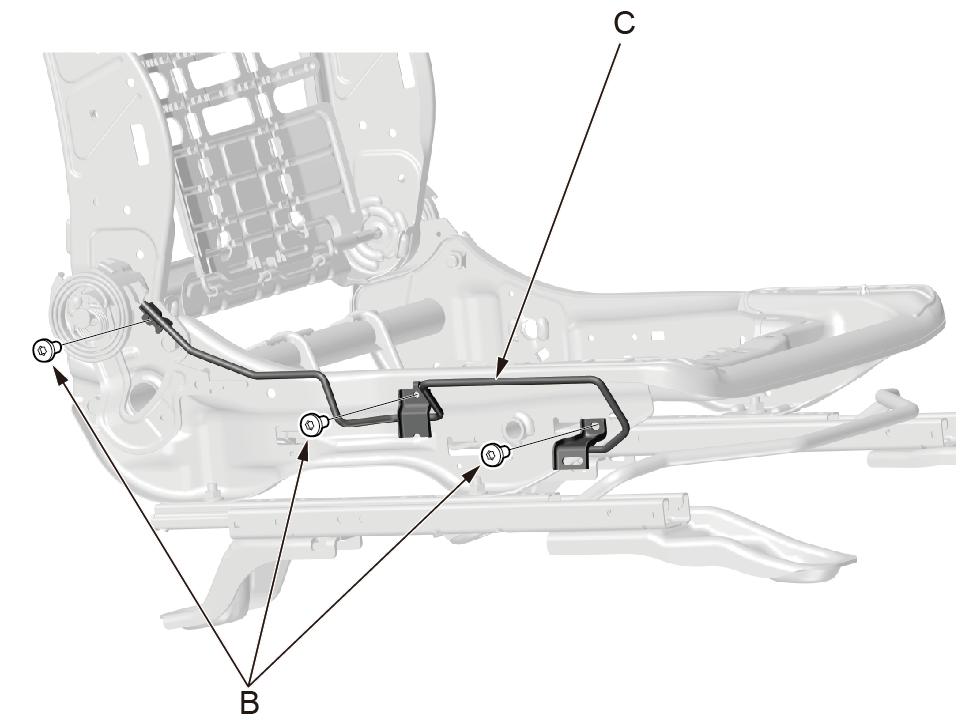

1. 使用 T25 旋具头拆卸三颗螺钉（B），然后拆下
前排驾驶员座椅外倾角调节器盖固定杆（C）。
|
8.前排乘客座椅座垫框架/座椅靠背框架-拆卸
 |

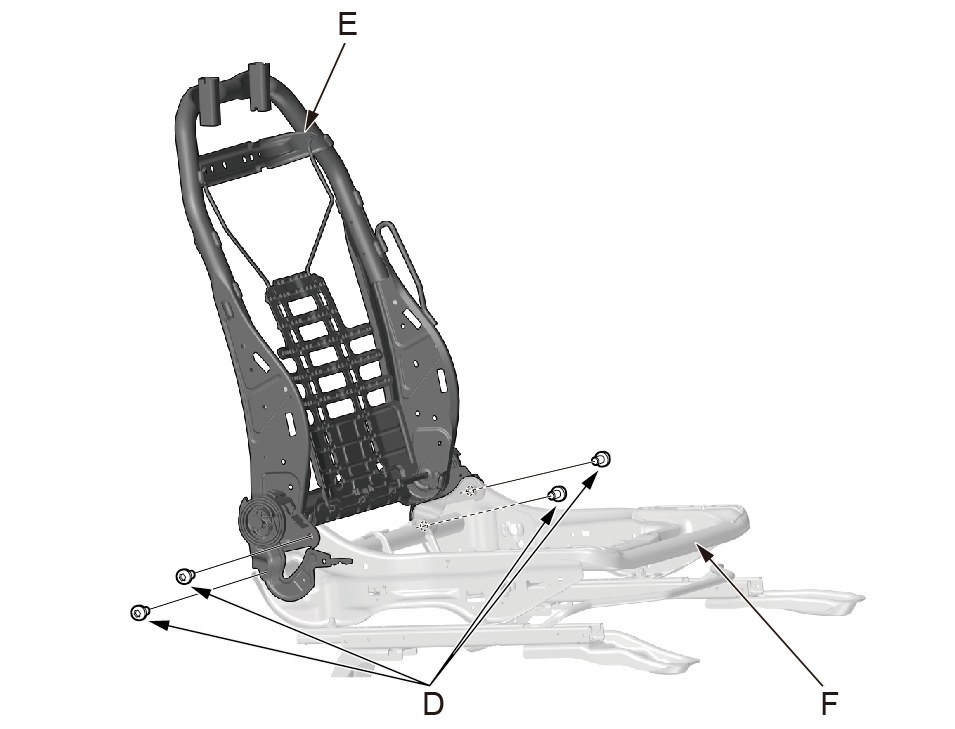

1.用T50旋具头拆卸四颗螺栓（D），然后从前排座椅座垫框架（F） 拆下前排座椅靠背框架 （E） 。 |
安装
1.所有拆下的部件-安装
 |
1.按照与拆卸相反的顺序安装零件。
|
前排驾驶员座椅靠背护面/软垫拆卸和安装 |
|
拆卸
|
2.前排座椅-拆卸
3.前排驾驶员座椅靠背护面/软垫-拆卸
|
|

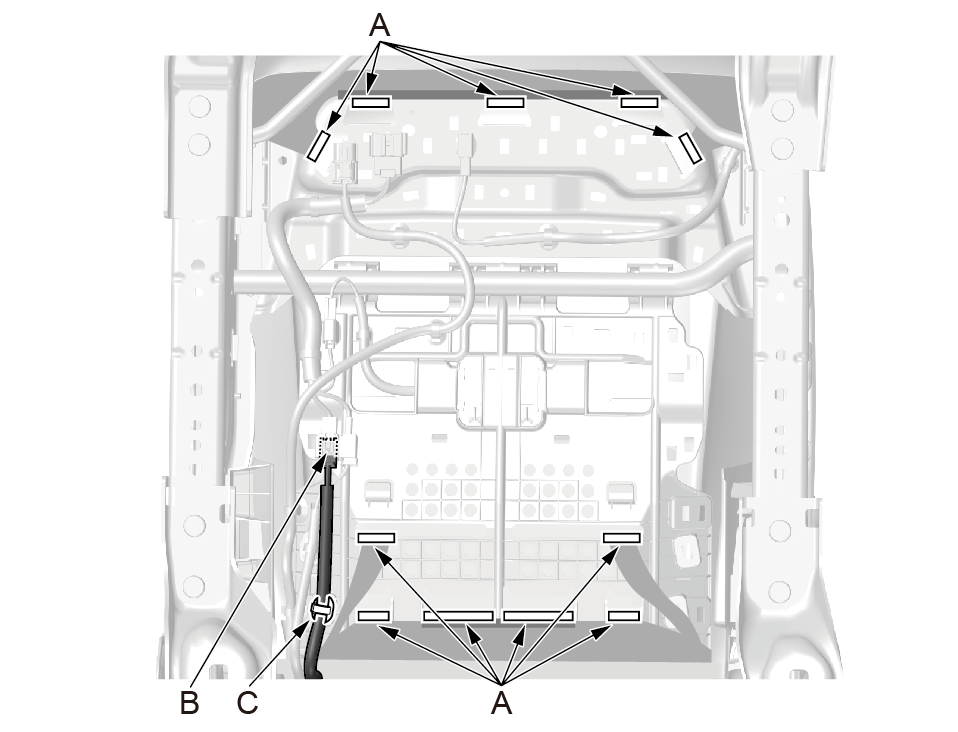

1.松开6个钩(A)。
2.拆卸插头固定卡（B），拆卸线束卡（C）。 |
|
 |

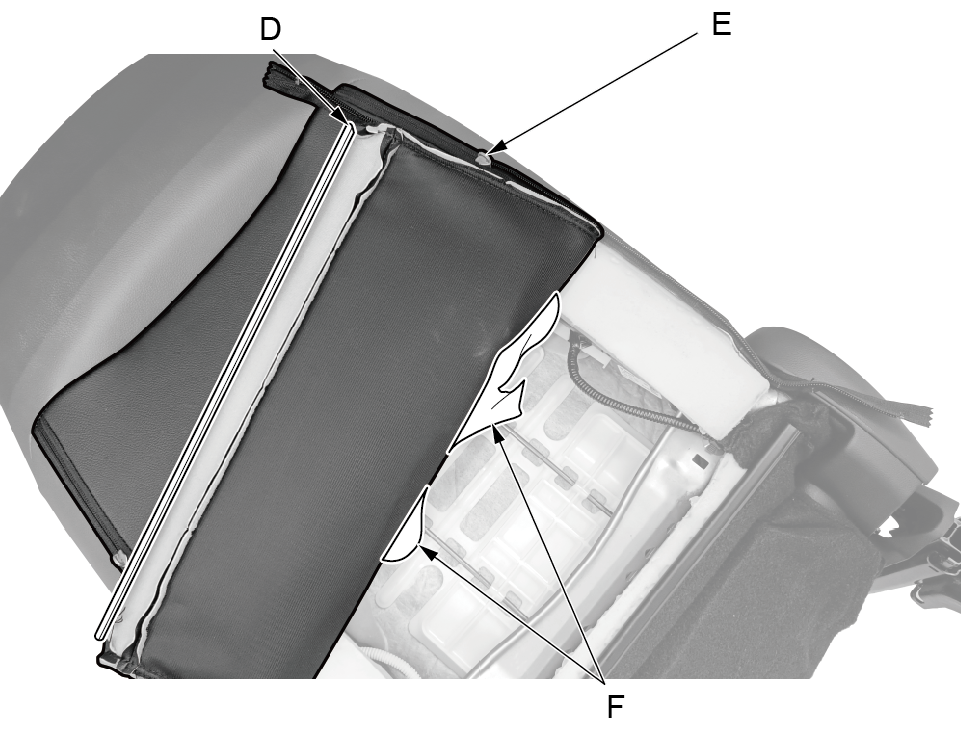

3.松开固定卡（D）。 4.拉开拉链（E）。 5.拆卸固定卡勾（F）。 |
|
 |

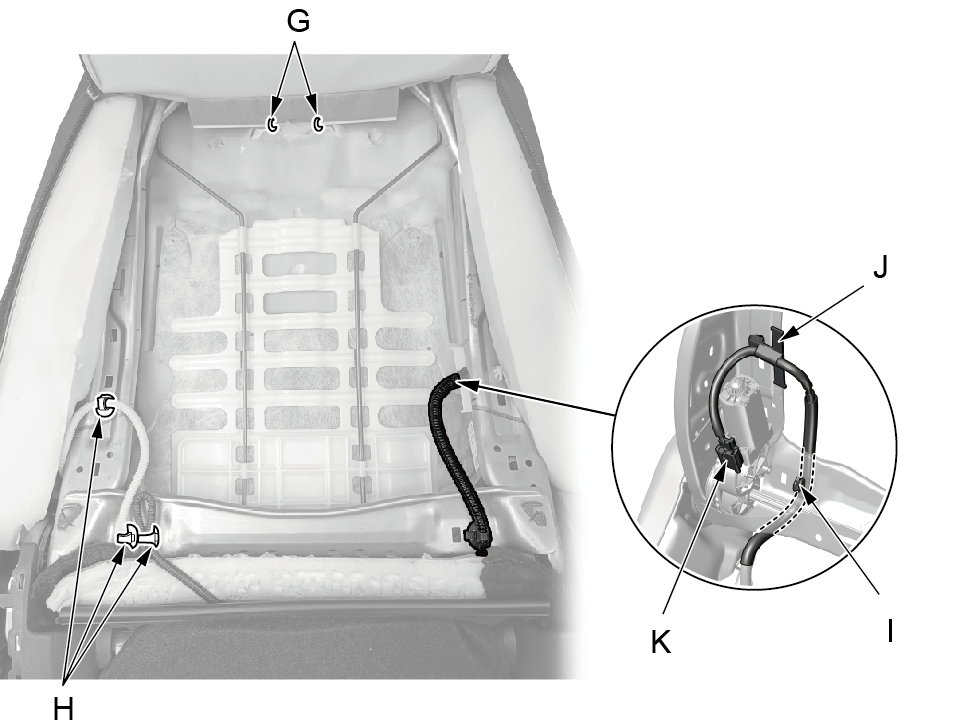

6.拆卸装饰用卡圈(G)。 7.拆卸3个线束卡（H）。 8.拆卸线束卡（I），拆卸线束卡（J），脱开插头（K）。 |
|
 |

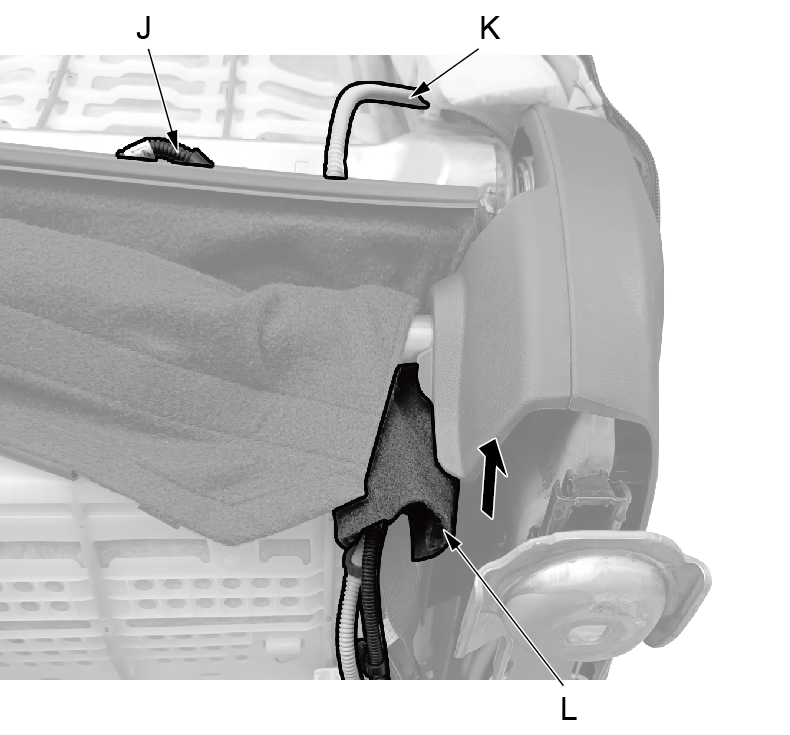

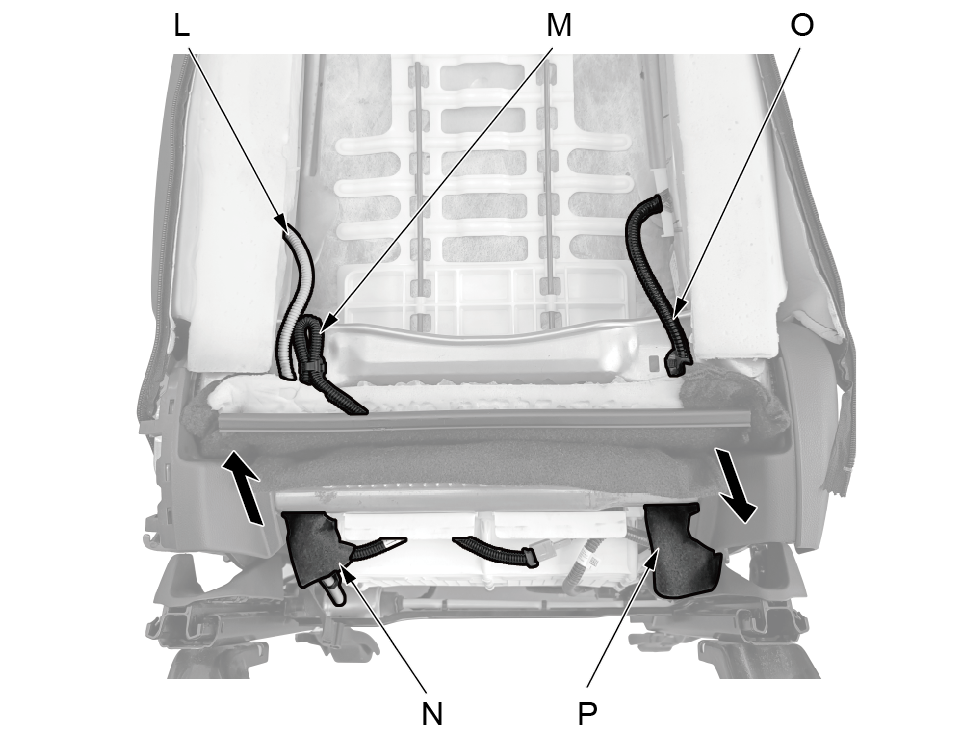

9.从前排驾驶员座椅座垫护面孔 （N） 拉出线束（L）和线束（M）。 10.从前排驾驶员座椅座垫护面孔 （P） 拉出线束（O）。
|
|
 |

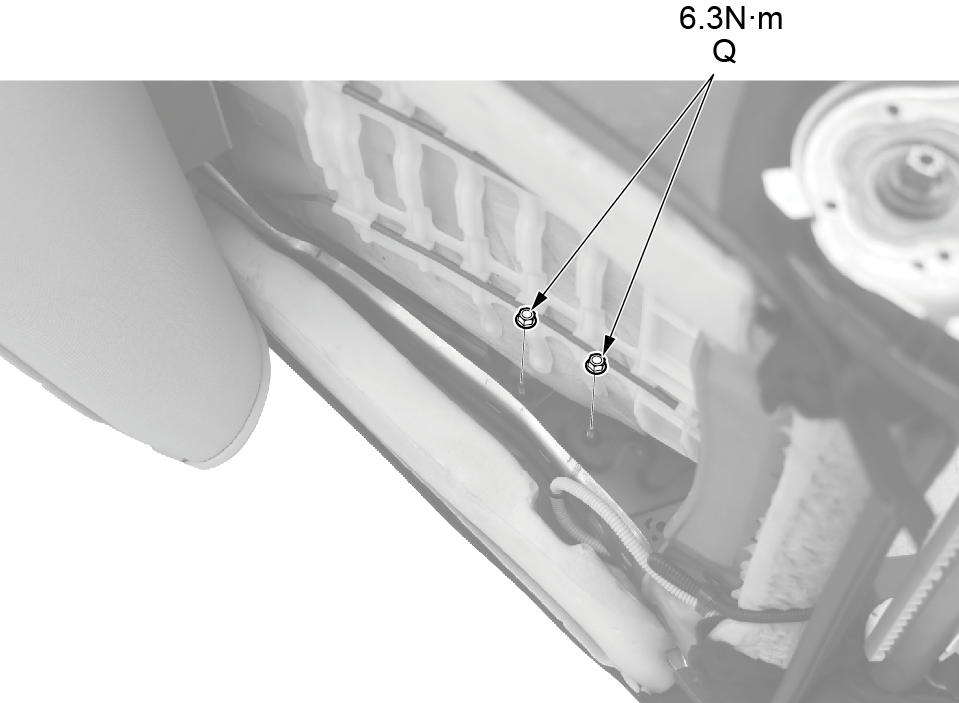

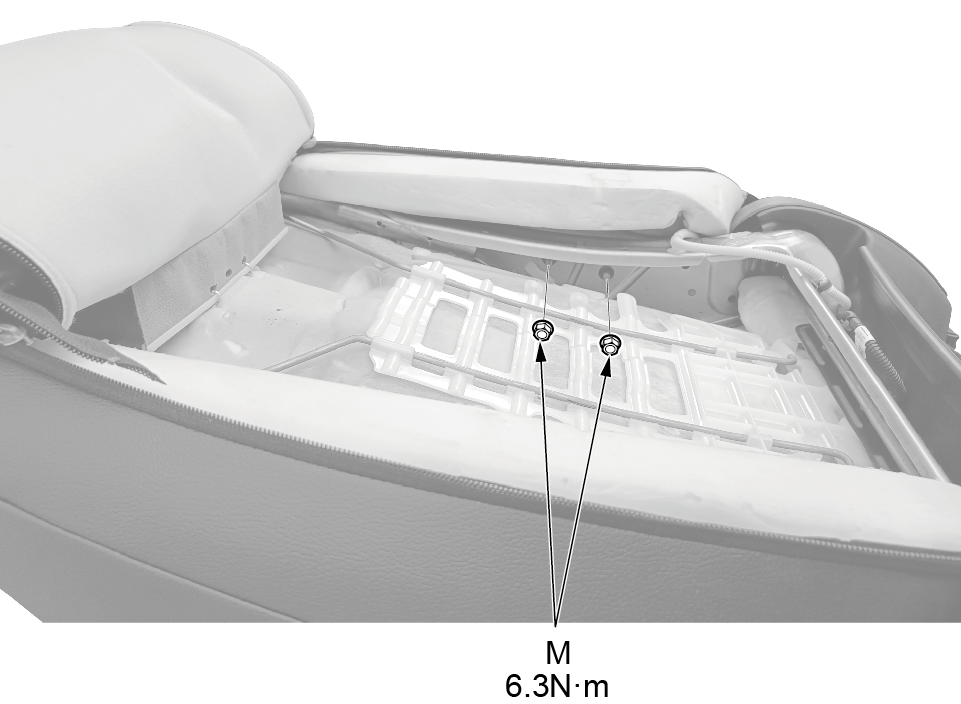

11.拆卸螺母（Q）。 | |
 |

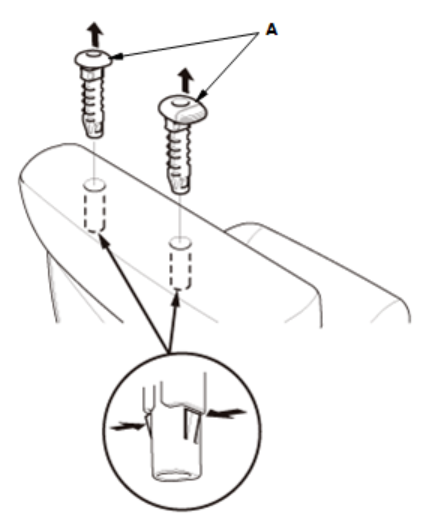

12.拆下头枕导槽(A)。 | |
 |
13.拆下前排座椅靠背护面/软垫(A)。 | |
 |
14.将侧安全气囊(A)从前排座椅靠背护面/软垫(B)上拆下。 |
4.前排座椅靠背护面-拆卸
 |
1.拆下紧固前排座椅靠背护面（B）的装饰用卡圈（A）。 |
安装
1.所有拆下的零件-安装
 |

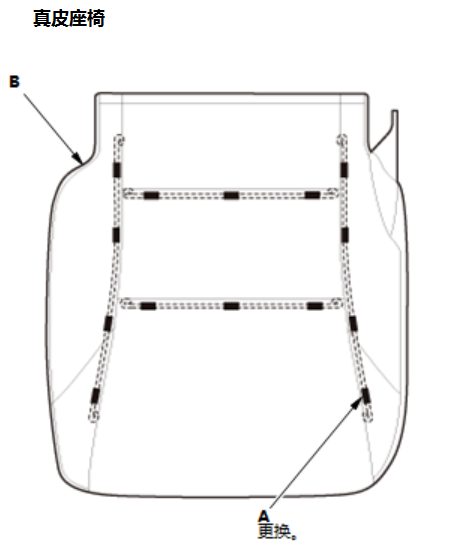

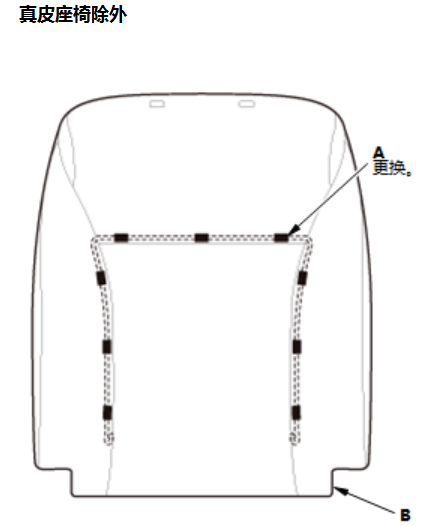

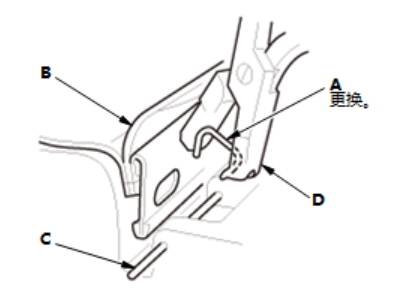

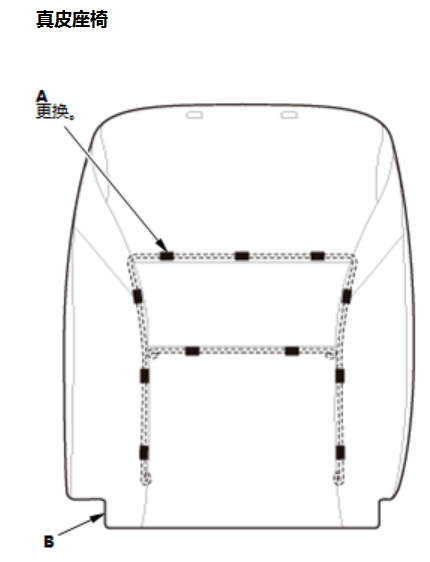

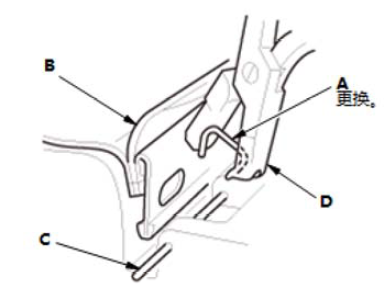

1.按照与拆卸相反的顺序安装零件。 说明：使用市售装饰用卡圈钳(D)，用新的装饰用卡圈更换所有紧固前排座椅靠背护面(B)与软垫线束(C)的装饰用卡圈(A)。 |
前排乘客座椅靠背护面/软垫拆卸和安装 |
|
拆卸
|
2.前排座椅-拆卸
3.前排乘客座椅靠背护面/软垫-拆卸
|
|

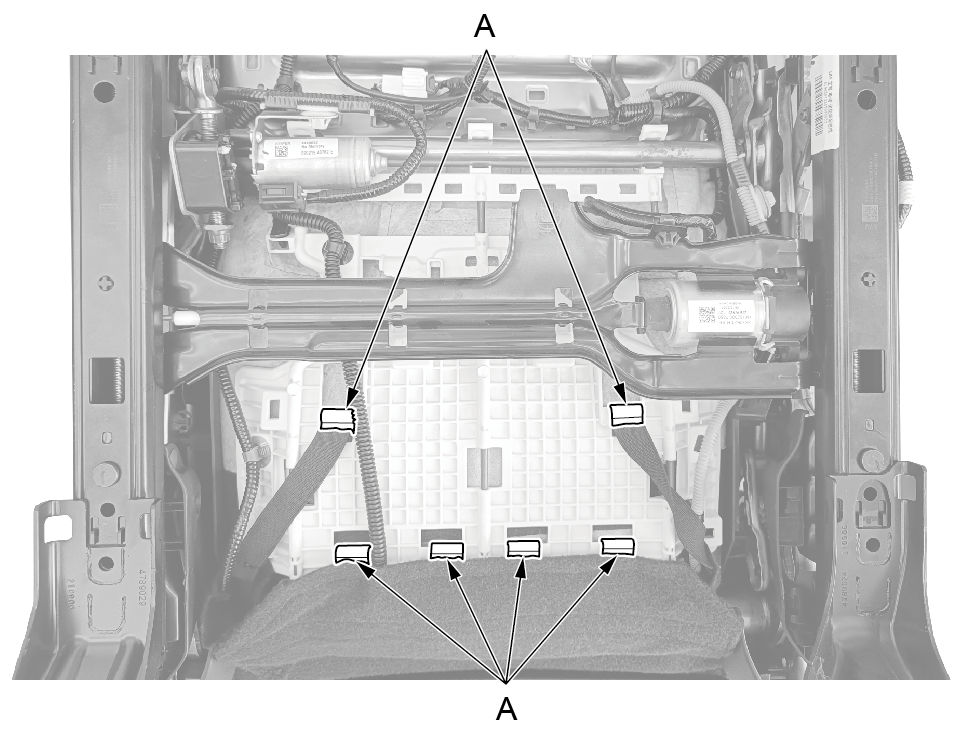

1.松开4个固定钩（A）。
2.拆卸插头固定卡（B）。 3.拆卸插头（C）。 4.拆卸 5个线束夹 （D）。
|
|
|
|

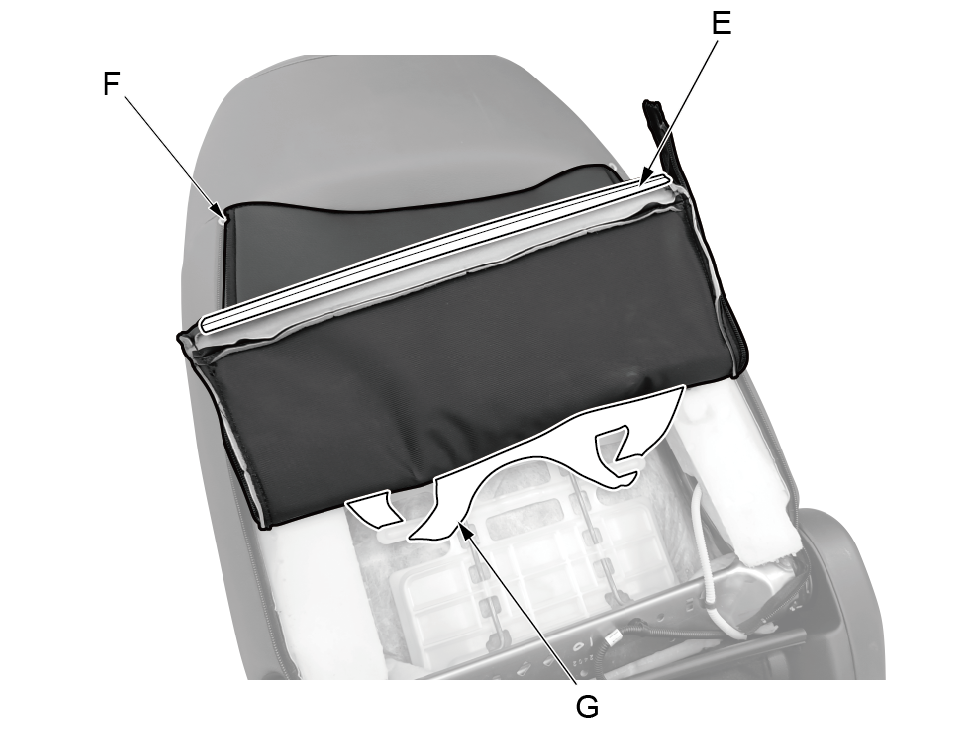

5.松开固定卡（E）。 6.拉开拉链（F）。 7.拆卸固定卡勾（G）。 |
|
 |

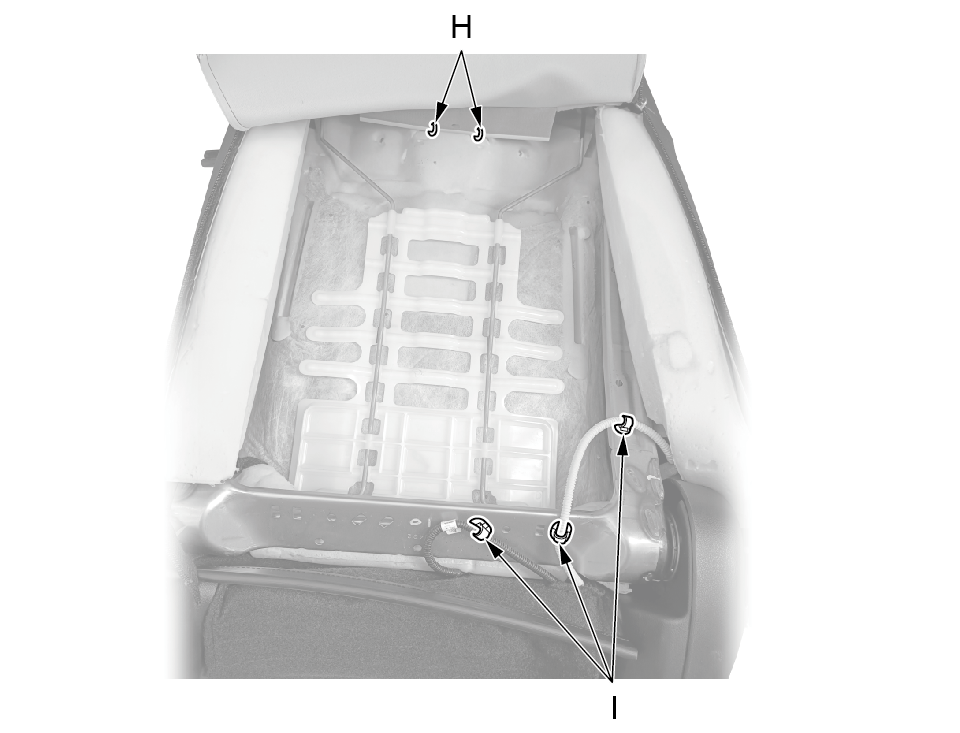

8.拆卸装饰用卡圈（H）。 9.拆卸3个线束卡（I）。 |
|
 |
10.从前排驾驶员座椅座垫护面孔 （L） 拉出线束（J）和线束（K）。
|
|
 |
11.拆卸螺母（N）。 | |
|
12.拆下头枕导槽(A)。 | |
|

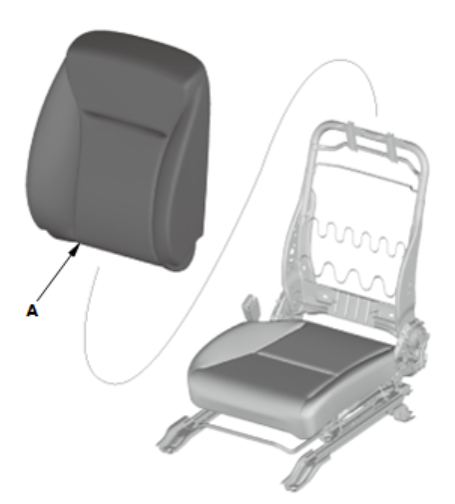

13.拆下前排座椅靠背护面/软垫(A)。 |
 |
14.将侧安全气囊(A)从前排座椅靠背护面/软垫(B)上拆下。 |
4.前排座椅靠背护面-拆卸
 |
1.拆下紧固前排座椅靠背护面（B）的装饰用卡圈（A）。 |
安装
1.所有拆下的零件-安装
|
1.按照与拆卸相反的顺序安装零件。 说明：使用市售装饰用卡圈钳(D)，用新的装饰用卡圈更换所有紧固前排座椅靠背护面(B)与软垫线束(C)的装饰用卡圈(A)。 |
前排驾驶员座椅座椅靠背倾角调节器盖拆卸和安装 |
|
前排驾驶员座椅靠背外倾角调节器盖
拆卸
|
2.前排座椅-拆卸
3.前排驾驶员座椅靠背倾角调节器外侧盖-拆卸
 |

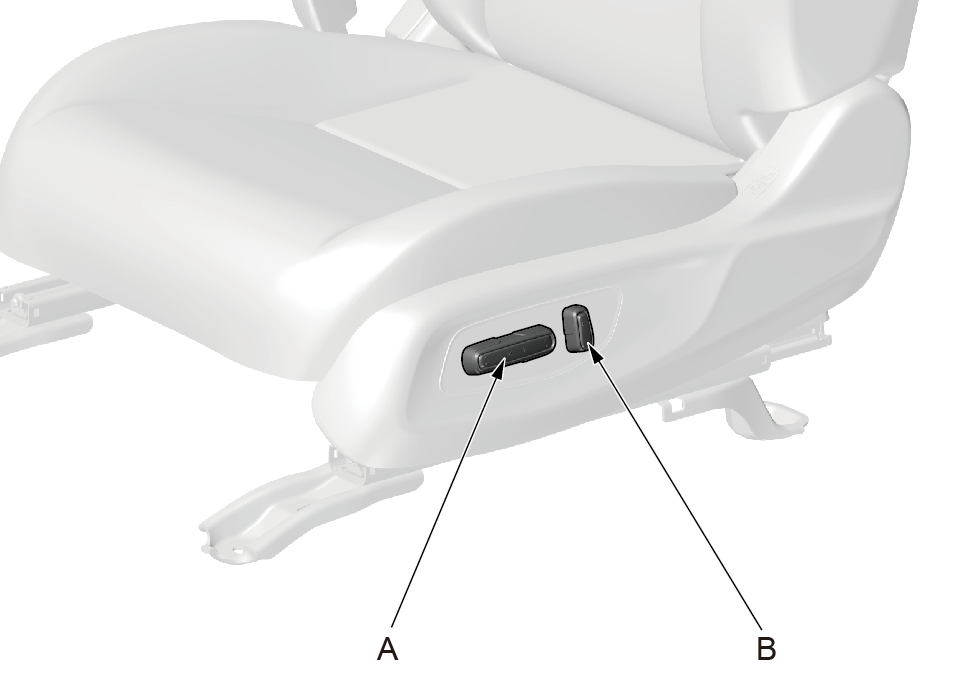

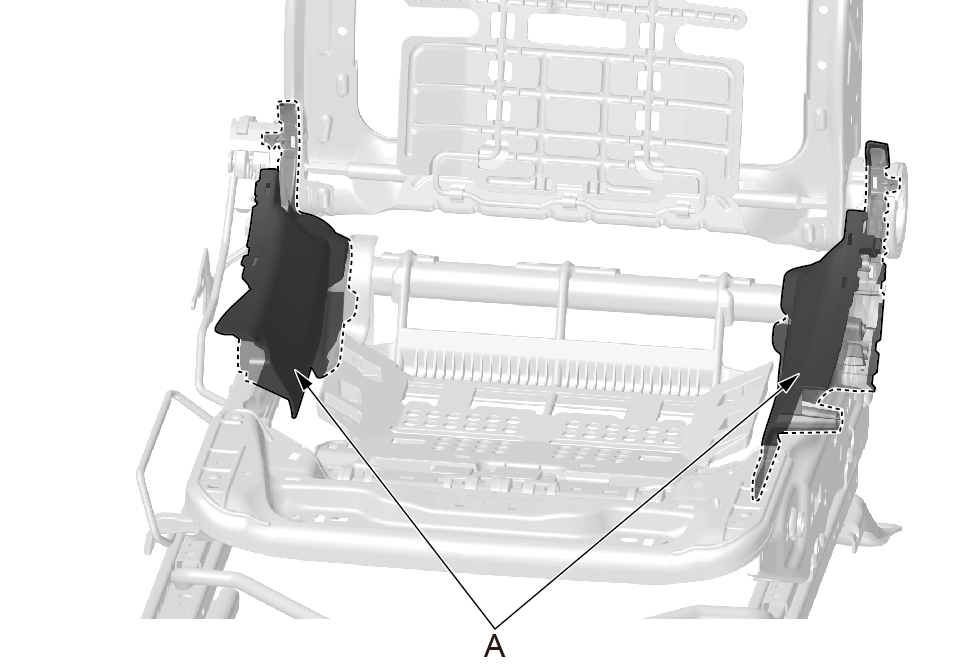

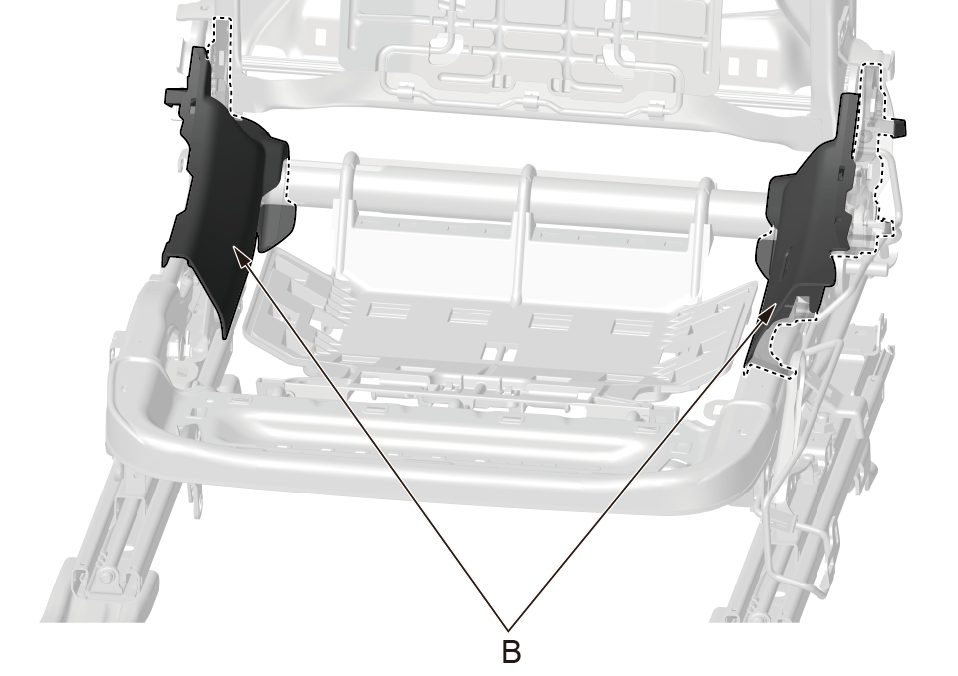

1.使用内饰拆卸工具拆下座椅调节器盖（A）。 2.使用内饰拆卸工具拆下座椅调节器盖（B）。
|
|
|
3.按压前排驾驶员座椅调节电机插接器锁止卡，脱开插接器（C）。 |
 |

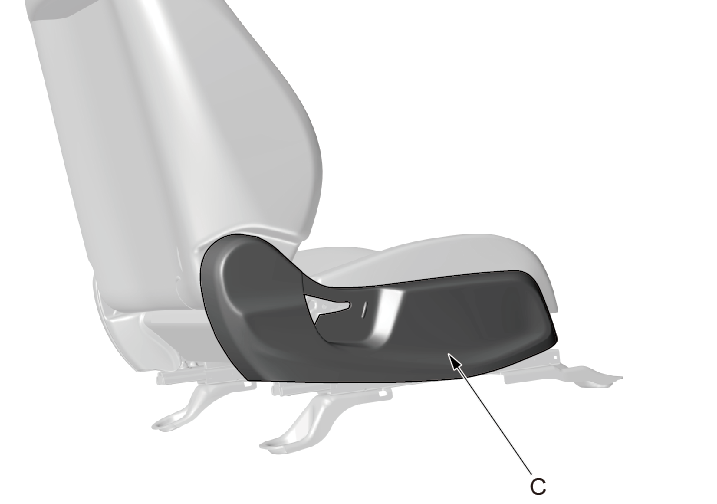

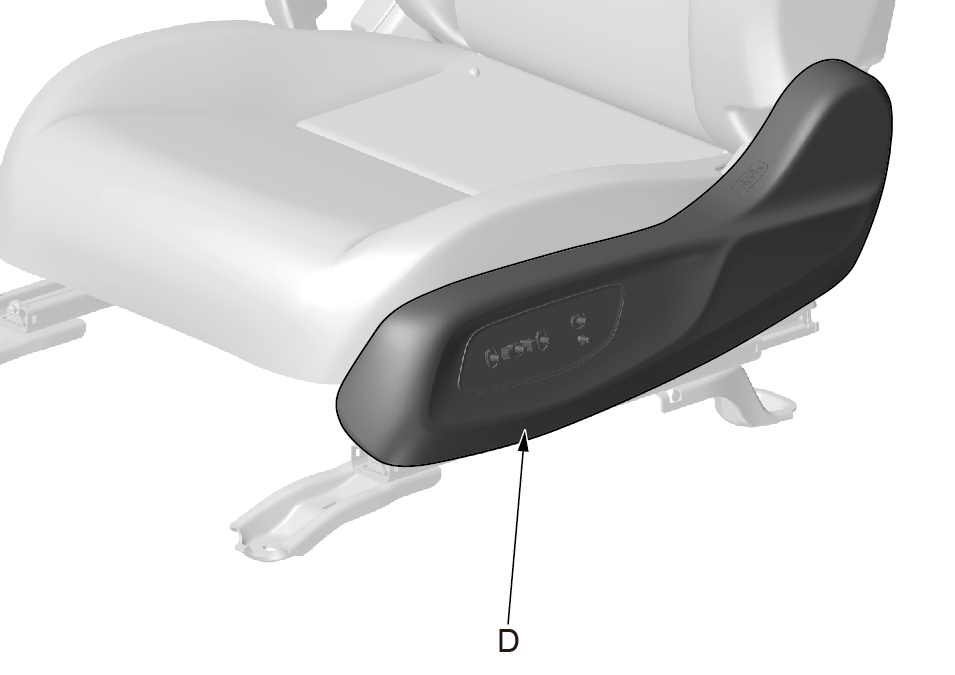

4. 脱开前排驾驶员座椅调节器盖（D）。
|
 |
5. 脱开线卡（E），取下前排驾驶员座椅调节器盖（F）。
|
安装
1.所有拆下零 -安装
| 1.按照与拆卸相反的顺序安装零件。 |
前排驾驶员座椅靠背倾角调节器盖
拆卸
|
2.前排座椅-拆卸
3前排驾驶员座椅倾角调节器内侧盖-拆卸
 |

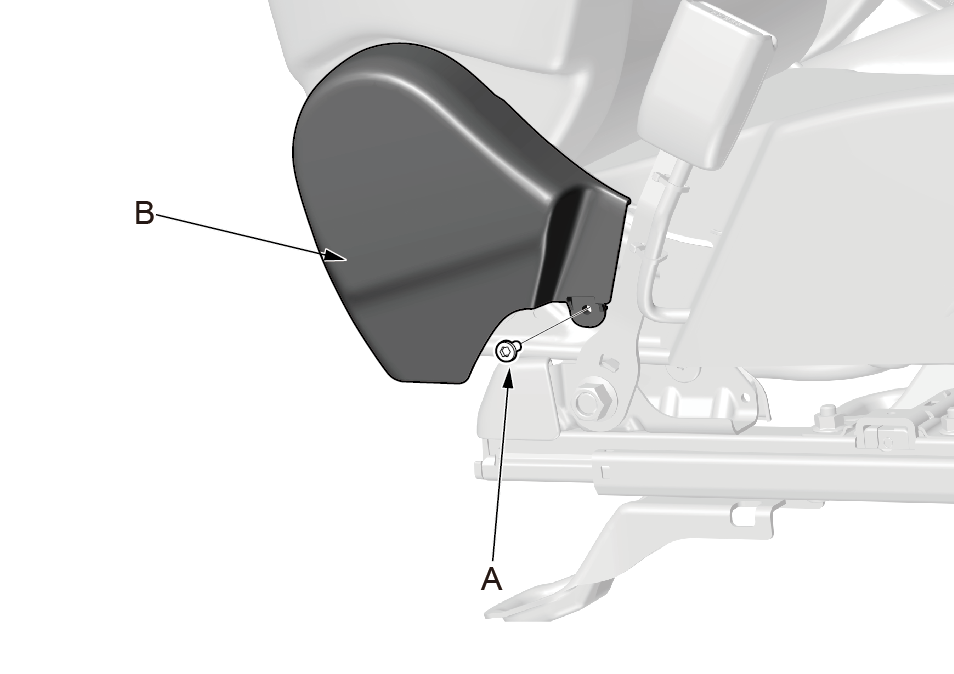

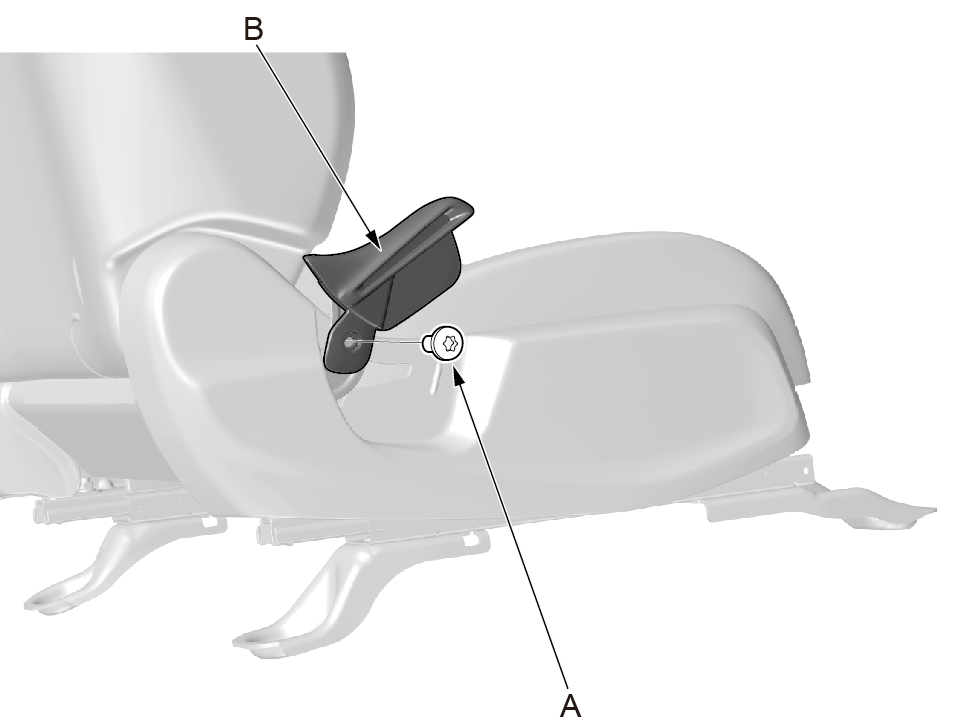

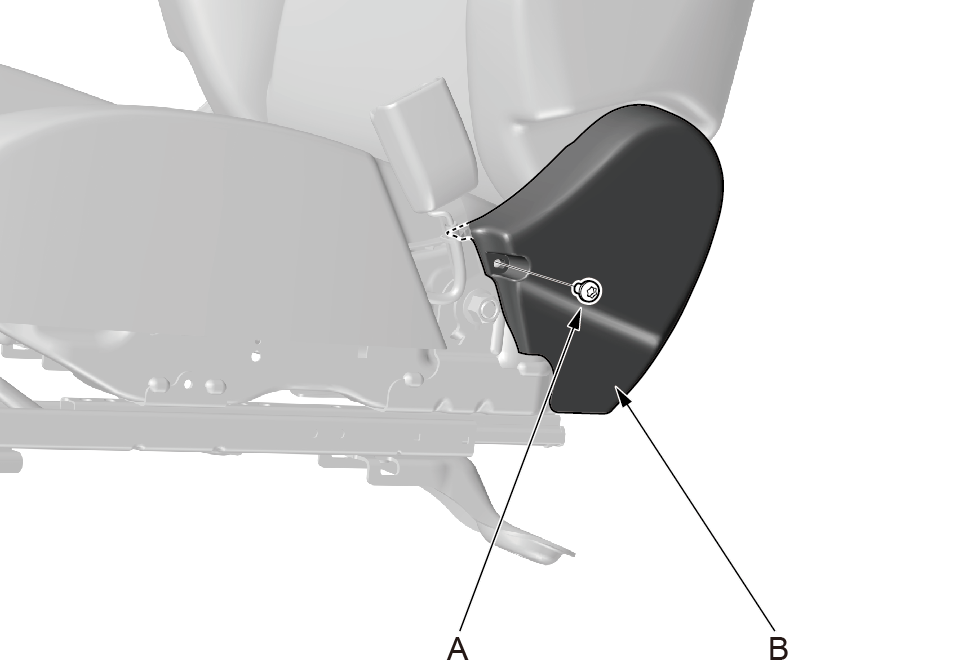

1.使用 T25 旋具头拆卸螺钉（A），然后取下前排乘
客座椅倾角调节器内侧盖（B）。
|
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
座椅调节器拆卸和安装 |
|
座椅调节器
拆卸
|
2.前排座椅-拆卸
4.座椅调节器-拆卸
 |

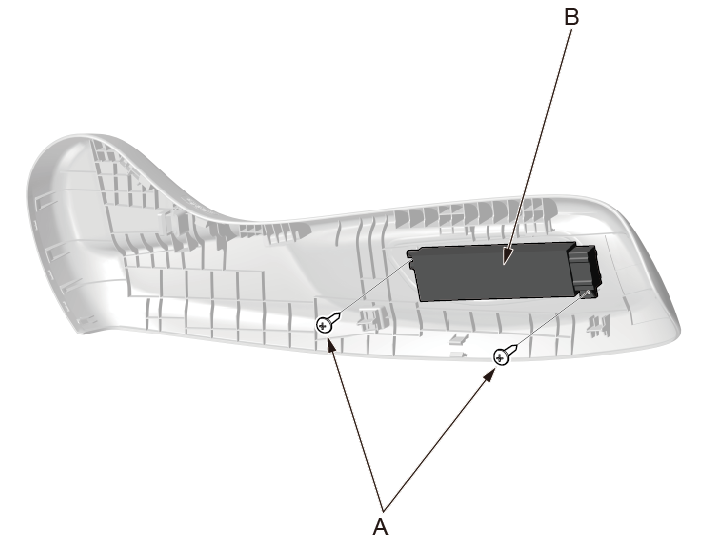

1.使用十字起拆卸两颗座椅调节器固定螺钉（A），取下座椅调节器（B）。 |
安装
1.所有拆下零 -安装
| 1.按照与拆卸相反的顺序安装零件。 |
前排乘客座椅座椅靠背倾角调节器盖拆卸和安装 |
|
前排乘客座椅靠背外倾角调节器盖
拆卸
|
2.前排座椅-拆卸
3.前排乘客座椅靠背倾角调节器外侧盖-拆卸
 |
1.使用 T25 旋具头拆卸螺钉（A），然后取下前排乘客座椅靠背倾角调节器把手盖（B）。
|
|
 |
2.拆下前排座椅靠背外倾角调节器盖(A)。
|
安装
1.所有拆下零 -安装
| 1.按照与拆卸相反的顺序安装零件。 |
前排乘客座椅靠背倾角调节器盖
拆卸
|
2.前排座椅-拆卸
3.前排乘客座椅倾角调节器内侧盖-拆卸
 |
1. 使用 T25 旋具头拆卸螺钉（A），然后取下前排乘
客座椅倾角调节器内侧盖（B）。
|
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
前排驾驶员座椅座垫护面/软垫拆卸和安装 |
|
拆卸
|
2.前排座椅-拆卸
3.前排驾驶员座椅靠背倾角调节器盖-拆卸
4.前排驾驶员座椅座垫护面/软垫-拆卸
 |

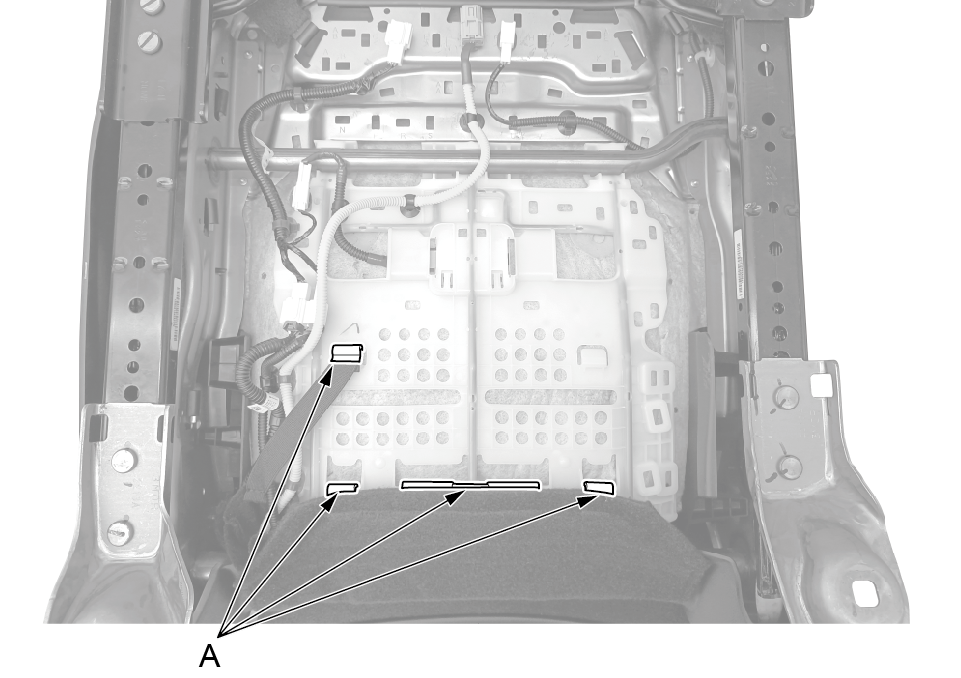

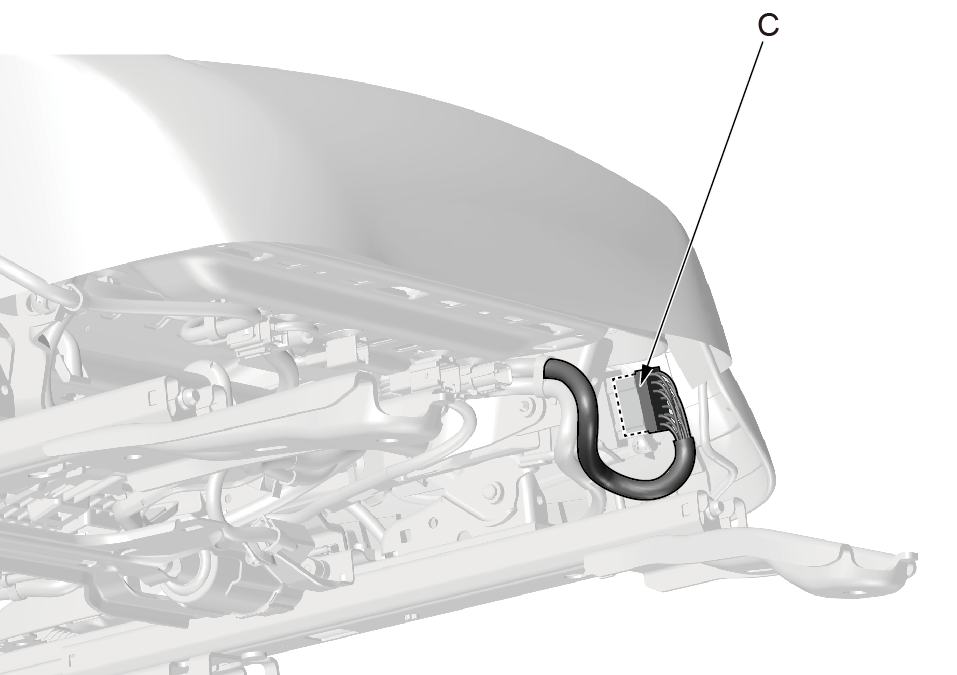

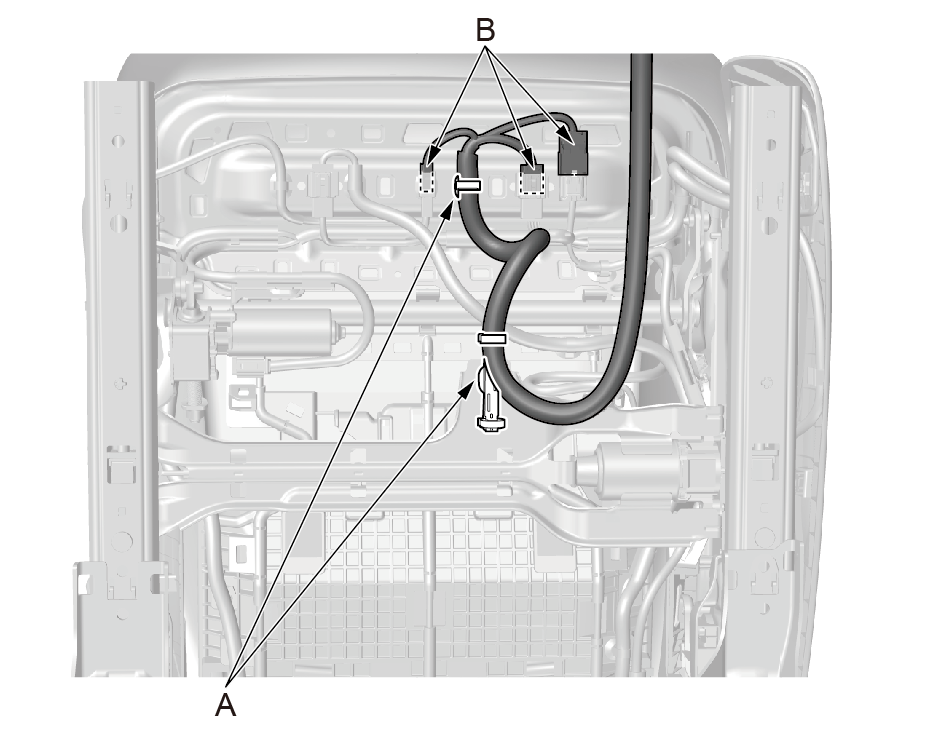

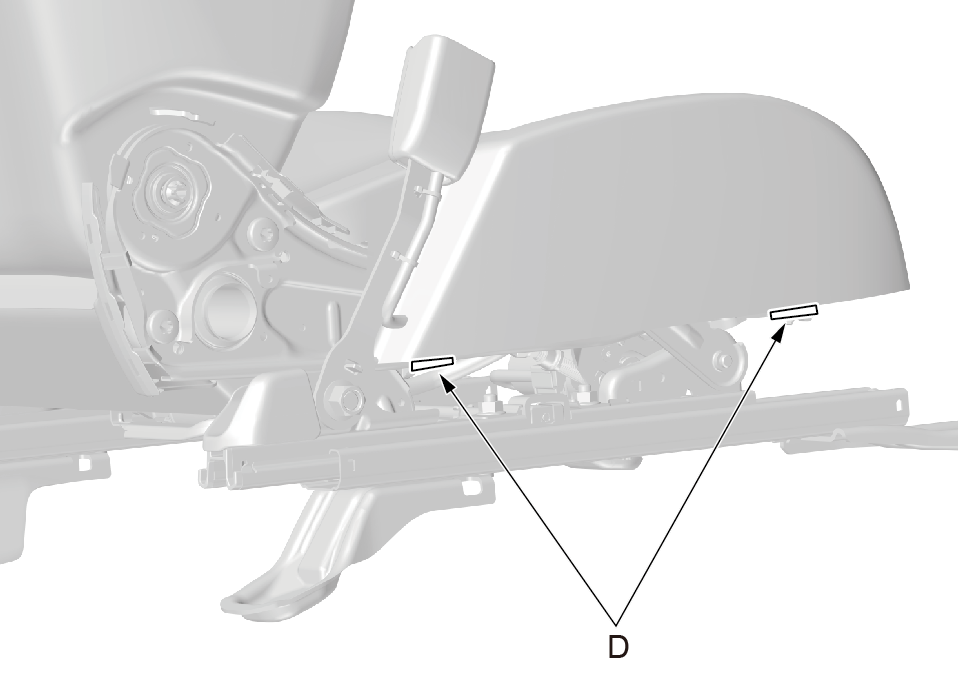

1.松开钩（A）。 2.脱开插接器（B）。 3.脱开线束夹（C）。 |
 |
4.松开钩（D）。 |
 |

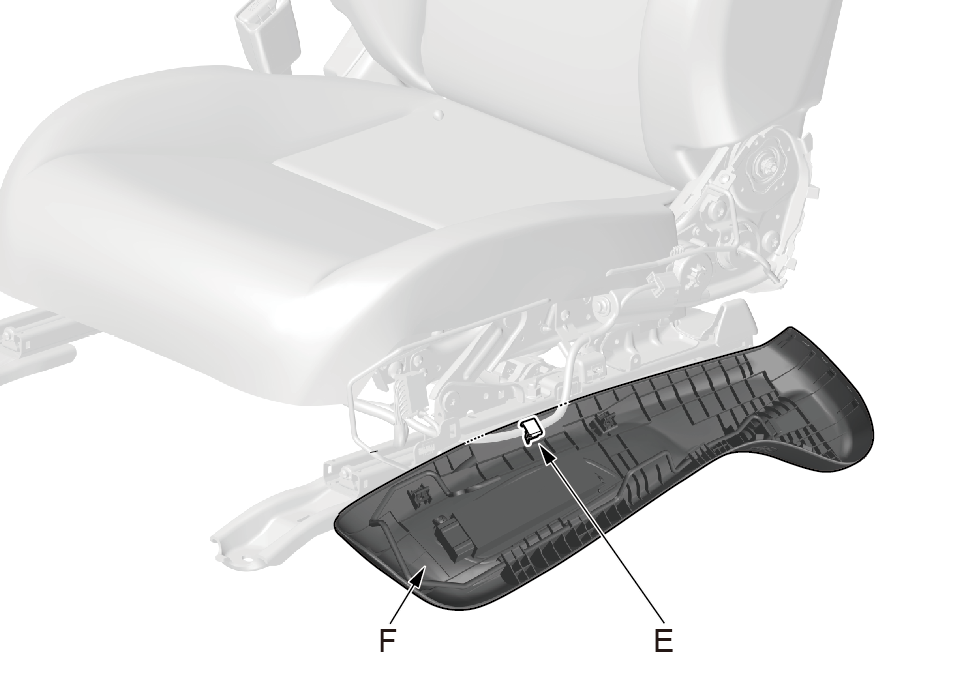

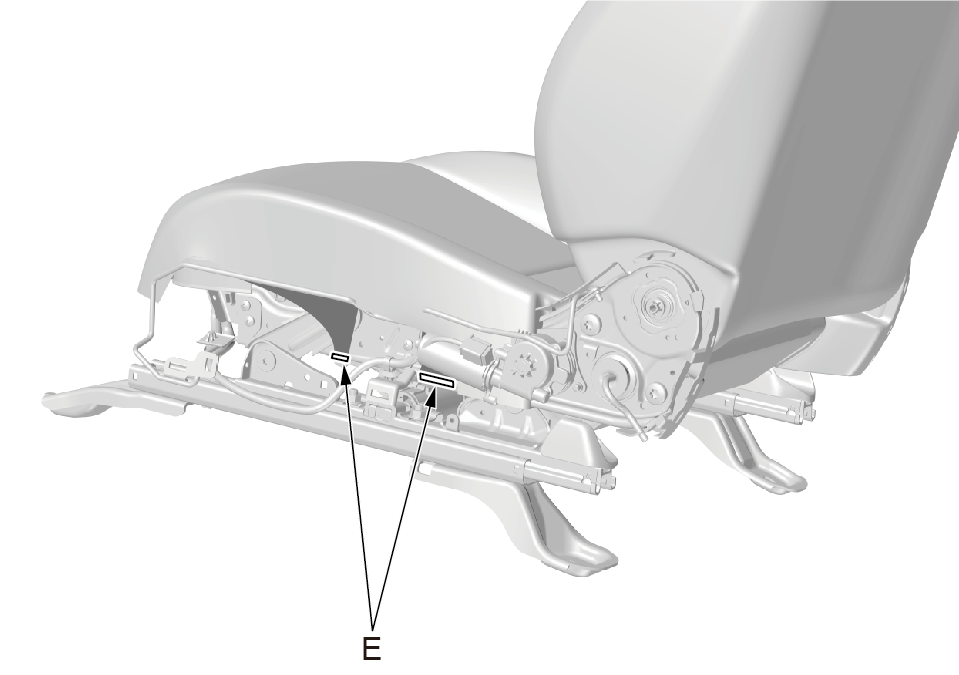

5.松开钩（E）。 |
 |

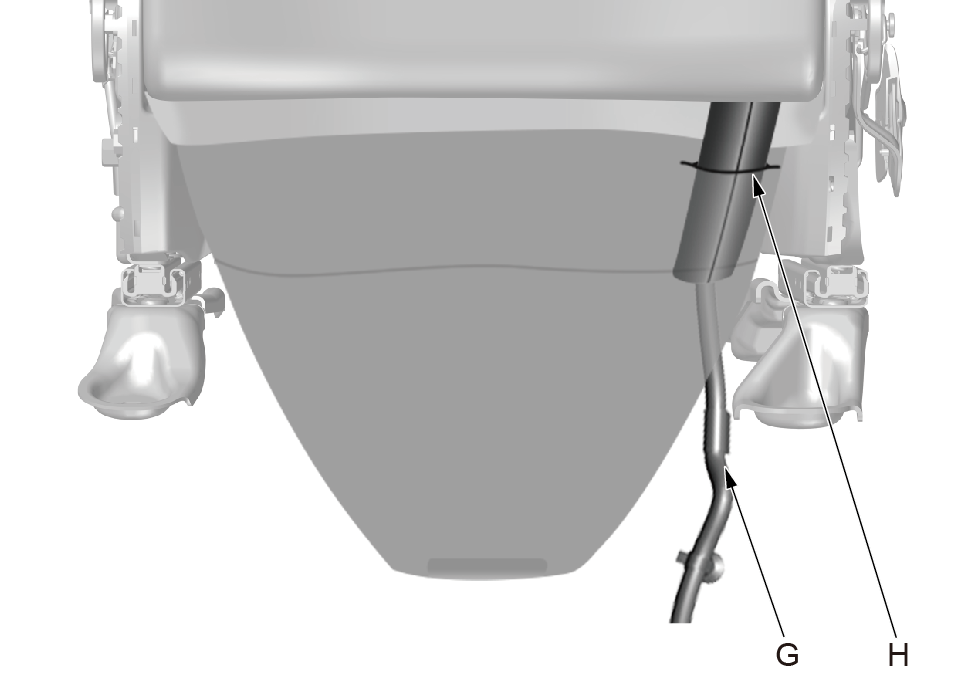

6.从前排驾驶员座椅座垫护面孔（F）拉出线束（G）。 |
 |

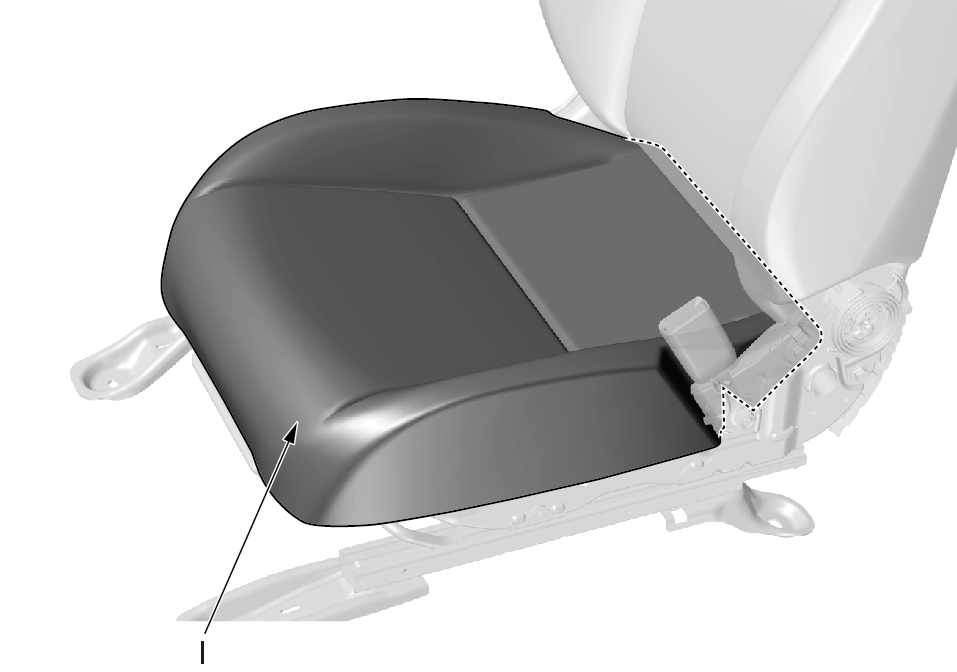

7.拆下前排驾驶员座椅座垫护面/软垫（I）。 |
  |

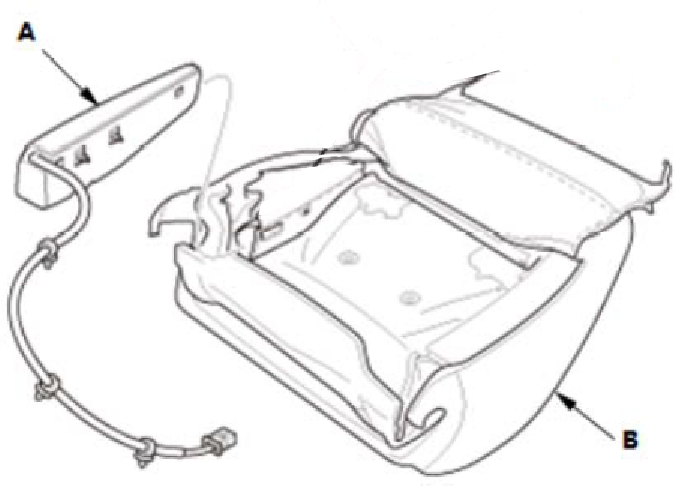

1.拆下装饰用卡圈（A），然后拆下前排座椅座垫护面（B）。 |
安装
1.所有拆下的零件-安装
 |
1.按照与拆卸相反的顺序安装零件。 说明：使用市售装饰用卡圈钳（D），用新的装饰用卡圈更换所有紧固前排座椅座垫护面（B）与软垫线束（C）的装饰用卡圈（A）。 |
前排乘客座椅座垫护面/软垫拆卸和安装 |
|
拆卸
|
2.前排座椅-拆卸
3.前排乘客座椅靠背倾角调节器盖-拆卸
4.前排乘客座椅座垫护面/软垫-拆卸
 |

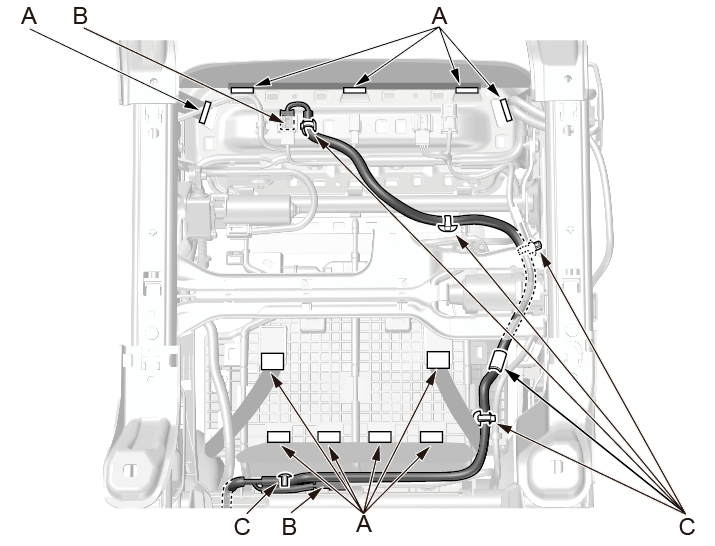

1.松开钩（A）。 2.脱开插接器（B）。 3.脱开线束夹（C）。 |
 |
4.使用内饰拆卸工具拆下卡扣（D）。 5.松开钩（E）。 |
 |
6.松开钩（F）。 |
 |

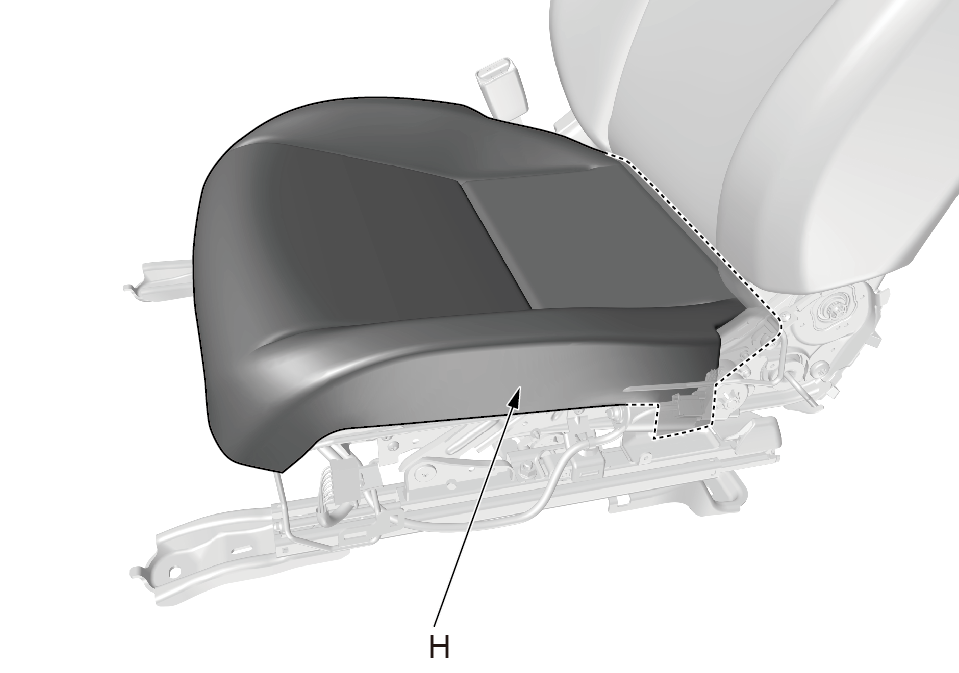

7.从前排乘客座椅座垫护面孔（H）拉出线束（G）。 |
 |
8.拆下前排乘客座椅座垫护面/软垫（I）。 |
|
1.拆下装饰用卡圈（A），然后拆下前排座椅座垫护面（B）。 |
安装
1.所有拆下的零件-安装
|
1.按照与拆卸相反的顺序安装零件。 说明：使用市售装饰用卡圈钳（D），用新的装饰用卡圈更换所有紧固前排座椅座垫护面（B）与软垫线束（C）的装饰用卡圈（A）。 |
