后排座椅扶手拆卸和安装

拆卸

1.后排座椅扶手-拆卸

	1.折叠后排右侧座椅靠背。 2.拆下后排座椅扶手装饰件(A)。

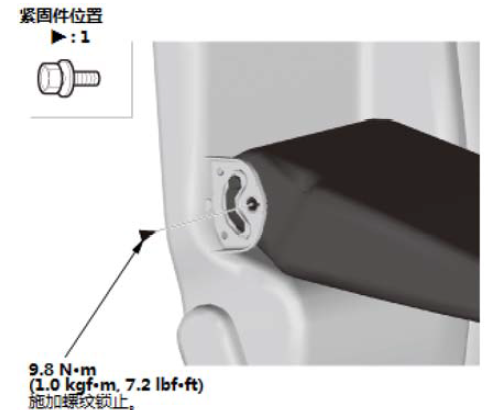

	3.拆下螺栓。

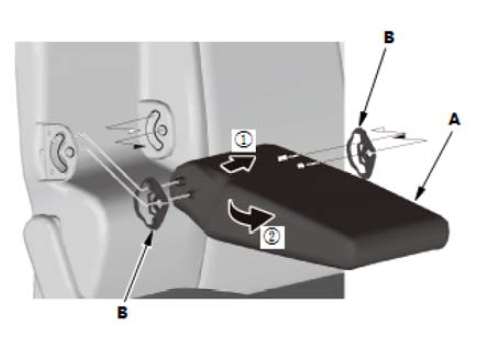

	4.拆下后排座椅扶手(A)。 5.如有必要，拆下衬套(B)。

安装

1.所有拆下的零件-安装

1.按照与拆卸相反的顺序安装零件。 注意事项 重新安装前，在螺栓的螺纹上涂抹中等强度的螺纹密封胶。

后排座椅靠背锁闩拆卸和安装

注意事项 图示为左后座椅。对右后座椅进行同样的操作。

拆卸

1.后排座椅靠背锁闩-拆卸

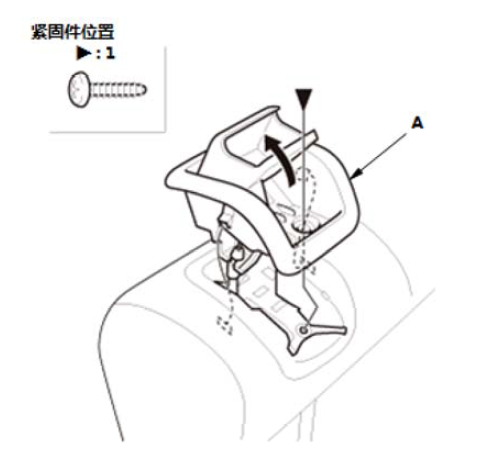

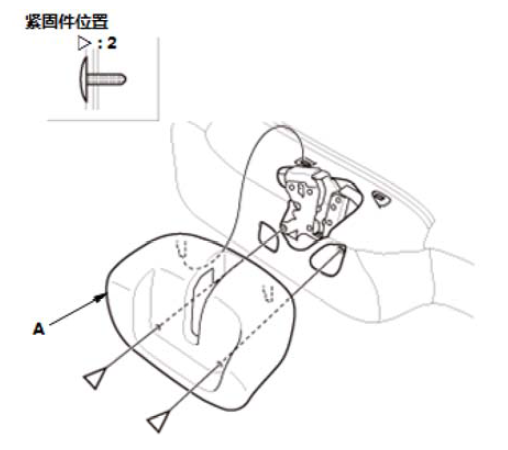

	1.拆下后排座椅靠背锁闩盖(A)。

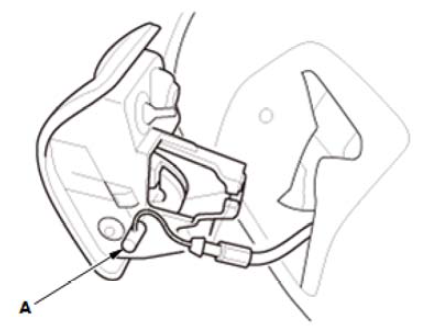

	2.断开后排座椅靠背锁闩拉线(A)。

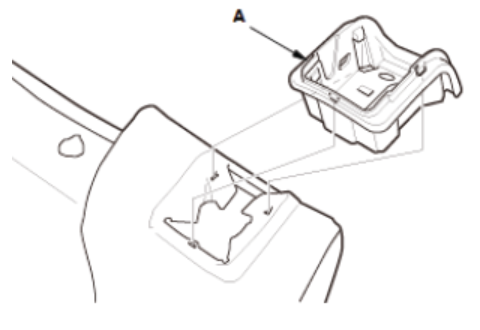

	3.拆下后排座椅靠背锁扣孔盖(A)。
	4.拆下后排座椅靠背锁闩(A)。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装零件。

后排座椅靠背锁扣拆卸和安装

注意事项 图示为左后座椅靠背锁扣。对右后座椅靠背锁扣进行同样的操作。

拆卸

1.后侧装饰板-拆卸

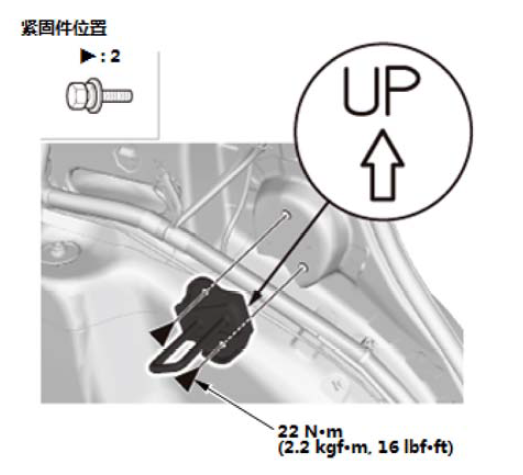

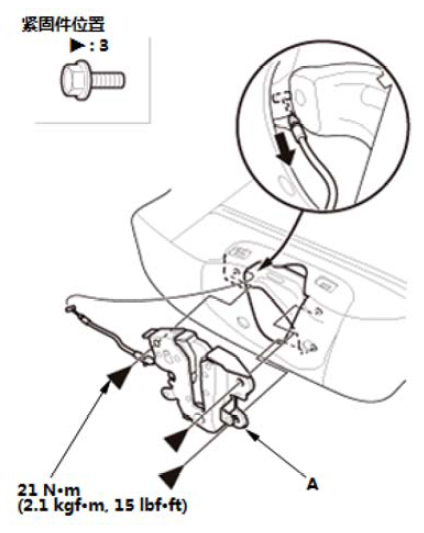

2.后排座椅靠背锁扣-拆卸

安装

1.所有拆下的零件-安装

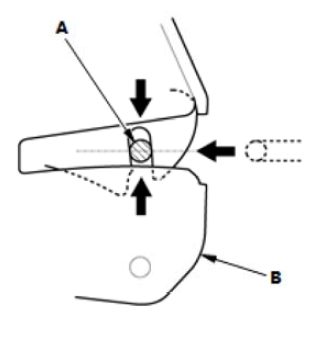

1.按照与拆卸相反的顺序安装零件。 注意事项 安装后排座椅靠背锁扣(A)后，调节后排座椅靠背锁扣至后排座椅靠背锁闩(B)的中心。

后排座椅靠背拆解和重新组装

拆卸

1.后排座椅靠背-拆卸
2.后排座椅靠背锁闩-拆卸
3.后排座椅扶手-拆卸（部分车型)
4.后排座椅靠背软垫/框架 -拆卸

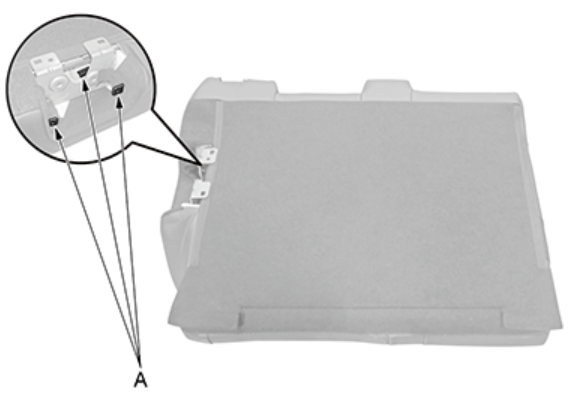

	1.脱开后排座椅靠背锁闩处护面挂钩（A）。
	2.脱开后排座椅靠背锁闩盖处护面挂钩（A）。

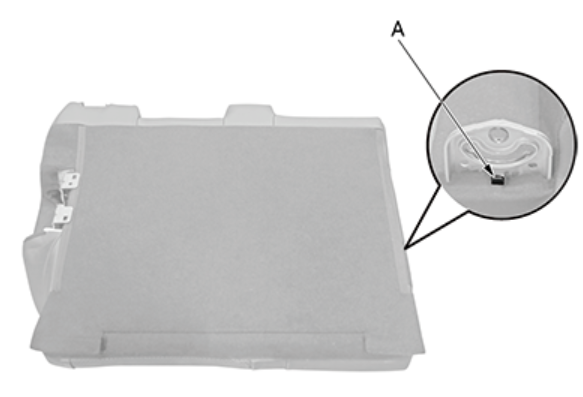

	3.脱开后排座椅扶手处护面挂钩（A）。

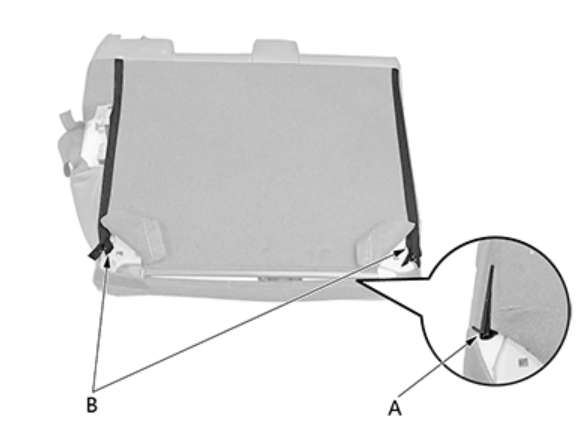

	4.脱开后排座椅靠背下部连接锁扣（A）。 5.拉开两侧拉链（B），翻开后排座椅后部护面。

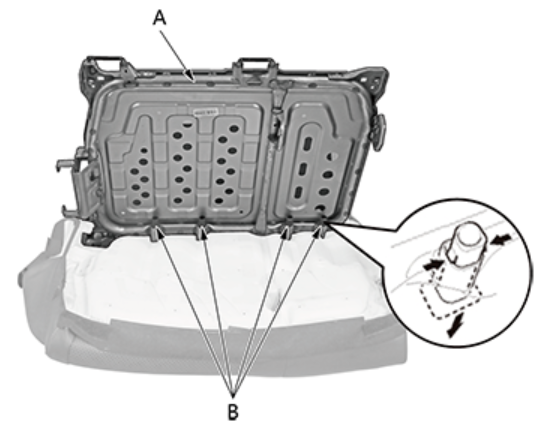

	6.翻转后排座椅靠背框架（A），按压头枕导槽锁止 卡，向外推出头枕导槽（B）。

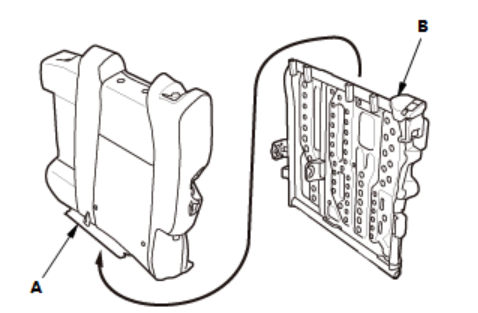

	7.从座椅靠背框架(B)上分离后排座椅靠背软垫(A)。

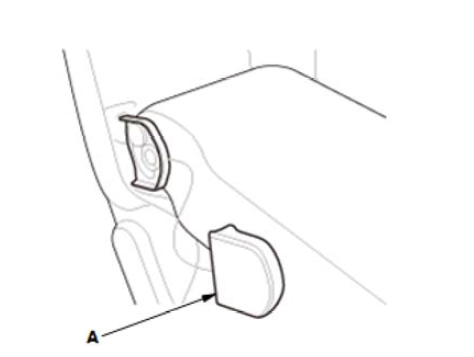

	8.如有必要，拆下锁止杆内盖(A)。

5.后排座椅靠背护面-拆卸

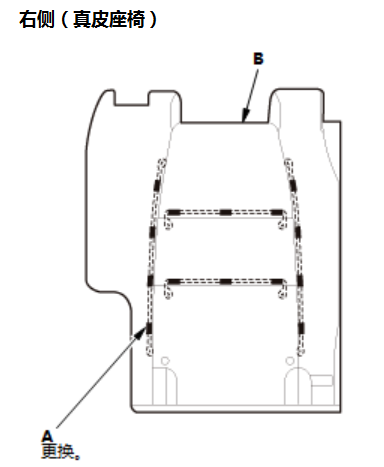

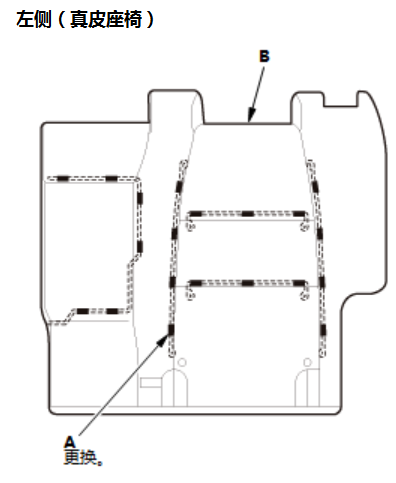

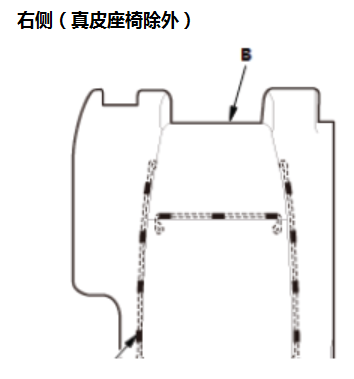

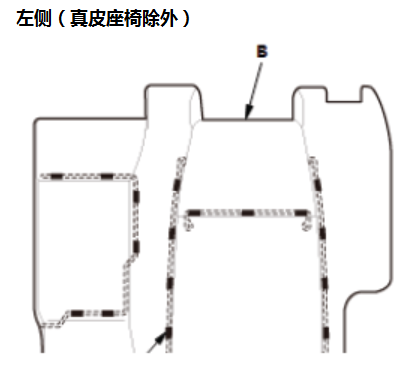

1.拆下紧固后排座椅靠背护面（B）的装饰用卡圈（A）。

重新组装

1.所有拆下的零件-重新组装

1.按照与拆卸程序相反的顺序重新安装部件。

后排座椅靠背拆卸和安装

拆卸

1.后排座椅右侧靠背-拆卸

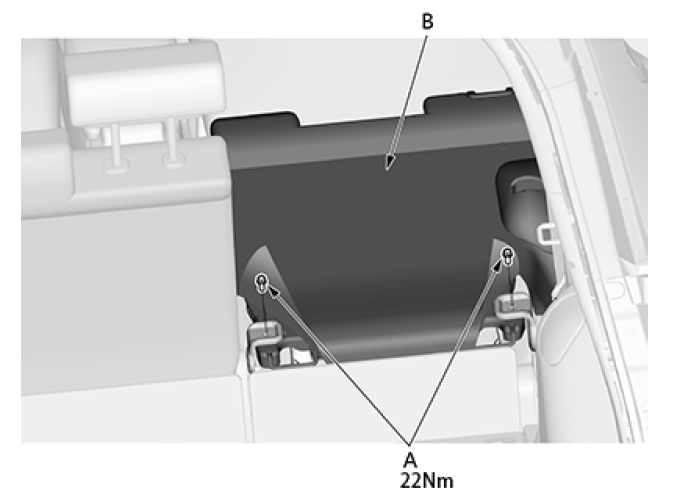

1.取下右侧靠背头枕，并翻转放倒右侧靠背（B）。 2.使用12mm套筒扳手拆卸后排座椅靠背与骨架支架4个固定螺栓（A）(M8×16)，并取下后排座椅右侧 靠背（B）。

2.后排座椅左侧靠背-拆卸

1.取下左侧靠背头枕，并翻转放倒左侧靠背（B）。 2.使用12mm套筒扳手拆卸后排座椅靠背与骨架支架4个固定螺栓（A）(M8×16)，并取下后排座椅左侧 靠背（B）。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装部件。

后排座椅座垫拆卸和安装

拆卸

1.后排座椅坐垫-拆卸

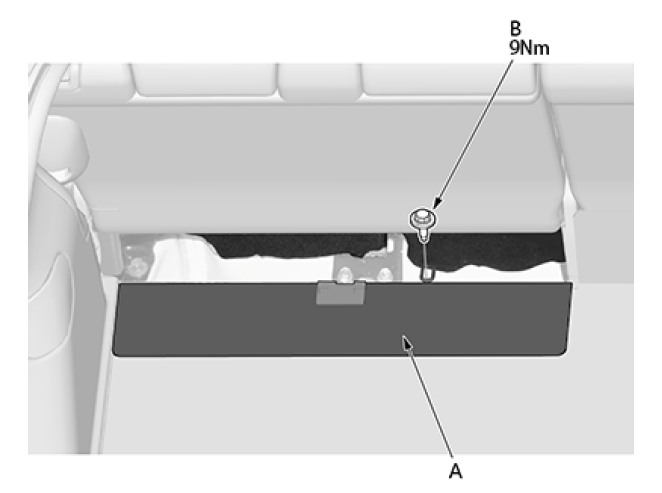

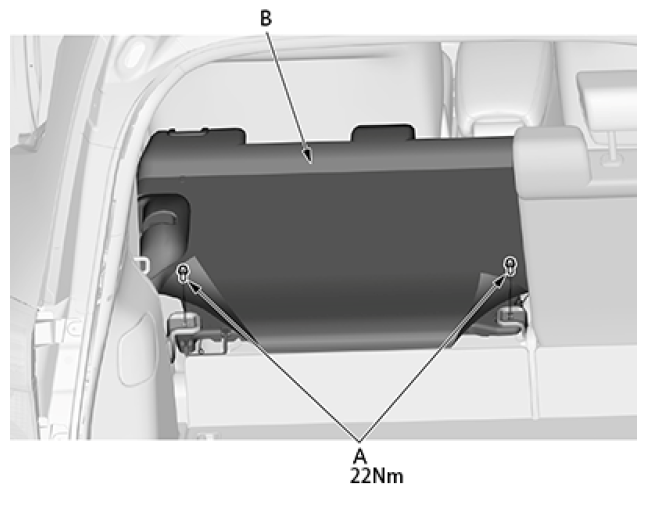

	1.翻转左侧行李箱地板（A），用10mm长套筒扳手 拆卸后排座椅坐垫固定螺栓（B）。

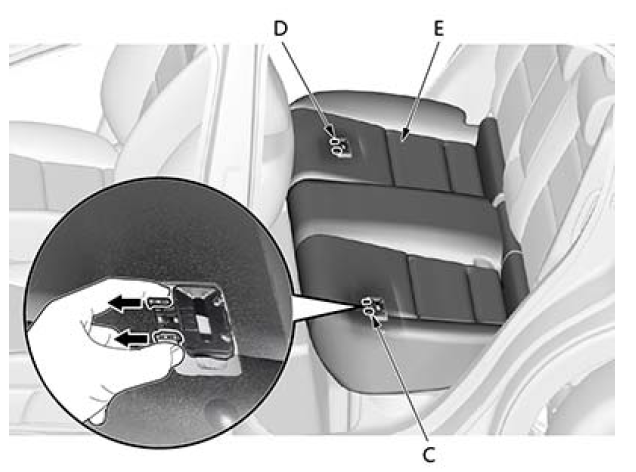

	2.将手伸进坐垫下方用力捏住坐垫弹性锁扣（C）向 外拉动，脱开坐垫与锁扣连接，并将坐垫向前拉出 部分，防止坐垫与锁扣重新锁止。 3.用相同方法脱开另一侧坐垫弹性锁扣（D），向上 抬起并取出后排座椅坐垫（E）。 注意事项 向外拉动弹性锁扣（C、D）时，轻微从弹性锁扣（C、D）上部按压后排座椅坐垫更容易解锁弹性锁扣。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装零件。

后排座椅骨架支架的拆卸和安装

拆卸

1.后排座椅座垫-拆卸
2.后排座椅靠背-拆卸
3.后排座椅左侧骨架支架-拆卸

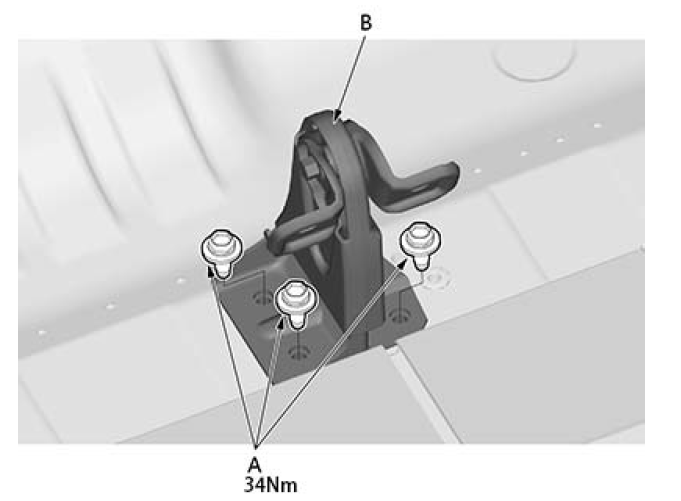

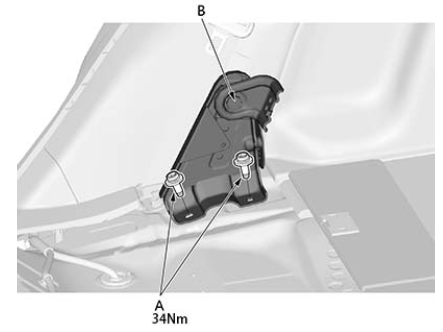

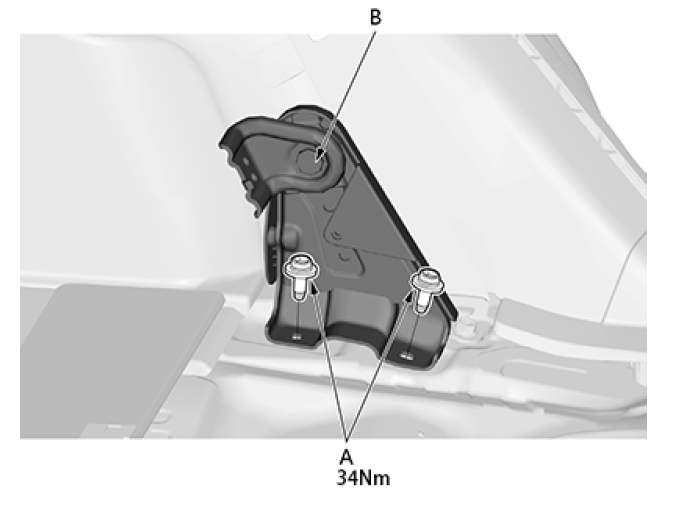

1.使用14mm套筒扳手拆卸后排座椅左侧骨架支架固 定螺栓（A），并取下后排座椅左侧骨架支架 （B）。

4.后排座椅中间骨架支架-拆卸

1.使用14mm套筒扳手拆卸后排座椅中间骨架支架固 定螺栓（A），并取下后排座椅中间骨架支架 （B）。

5.后排座椅右侧骨架支架-拆卸

1.使用14mm套筒扳手拆卸后排座椅右侧骨架支架固定螺栓（A），并取下后排座椅右侧骨架支架（B）。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装部件。
