转向吊架横梁拆卸和安装

拆卸

8.转向吊架横梁-拆卸

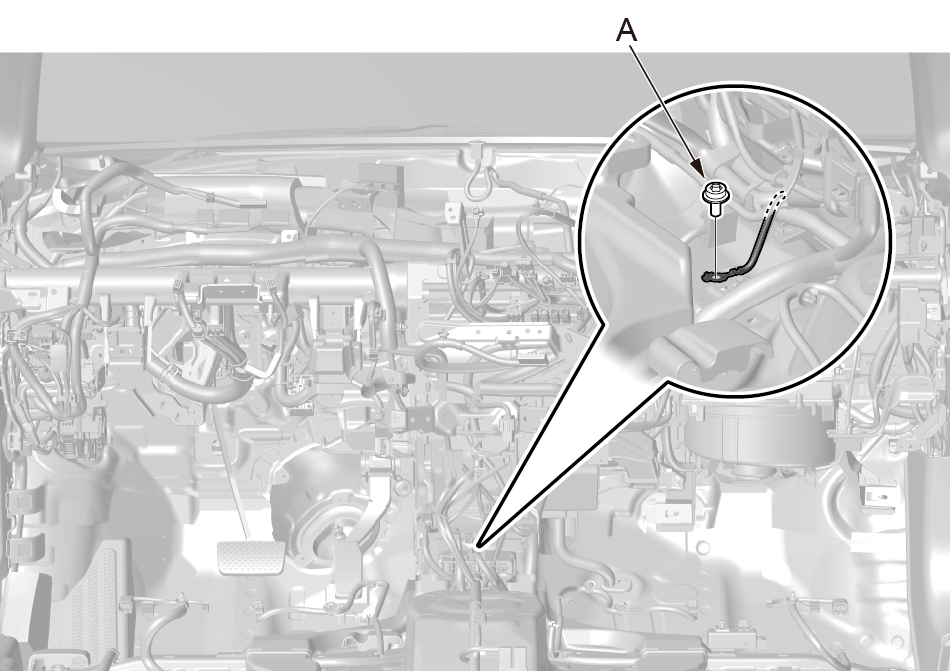

1.使用TX30旋具头拆卸线束搭铁固定螺栓（A）。

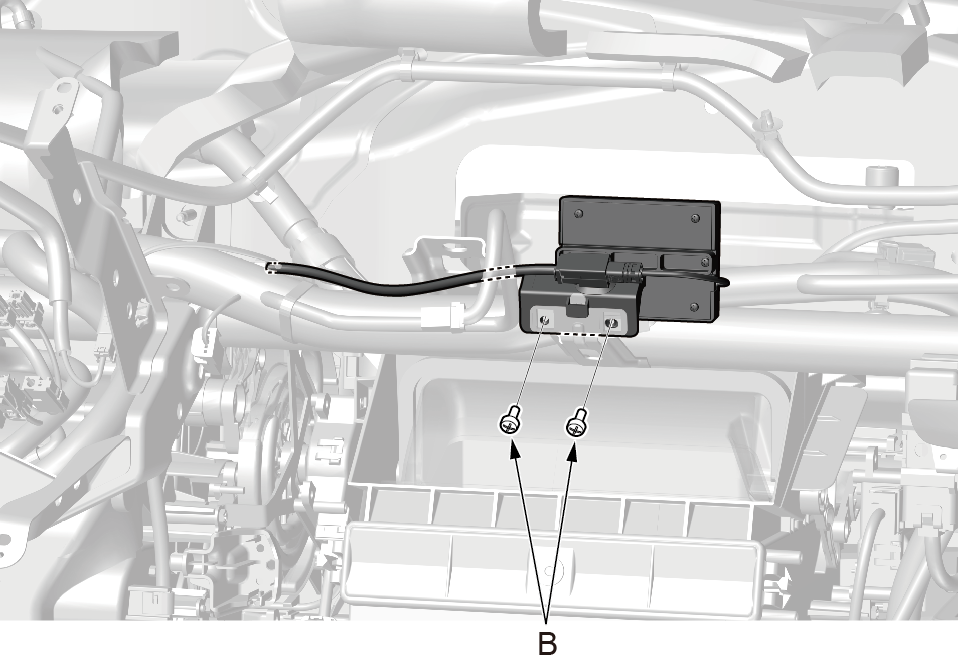

	2. 使用十字起拆卸两颗天线模块固定螺钉（B）。

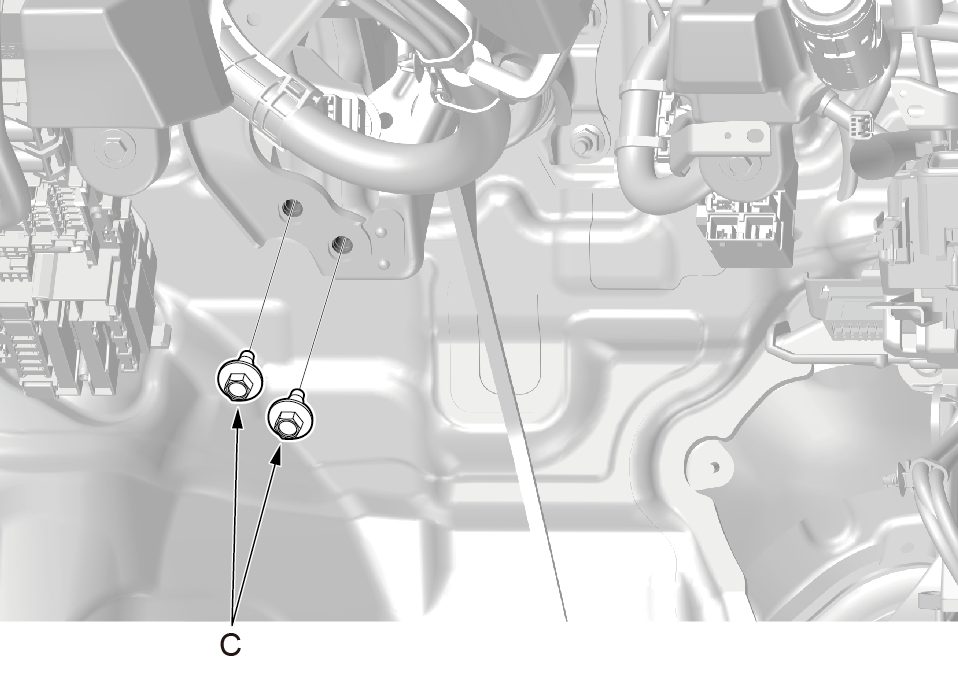

	3.使用12mm套筒拆卸两颗转向吊架横梁固定螺栓（C）。

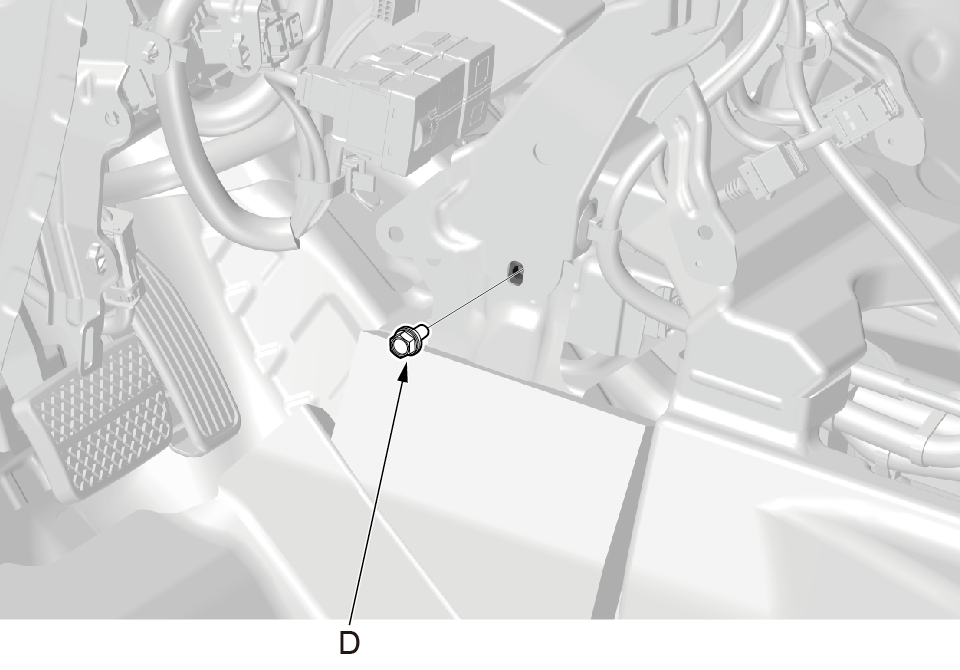

4.使用10mm套筒拆卸转向吊架横梁下方固定螺栓（左右各一颗）（D）。

前罩板下方

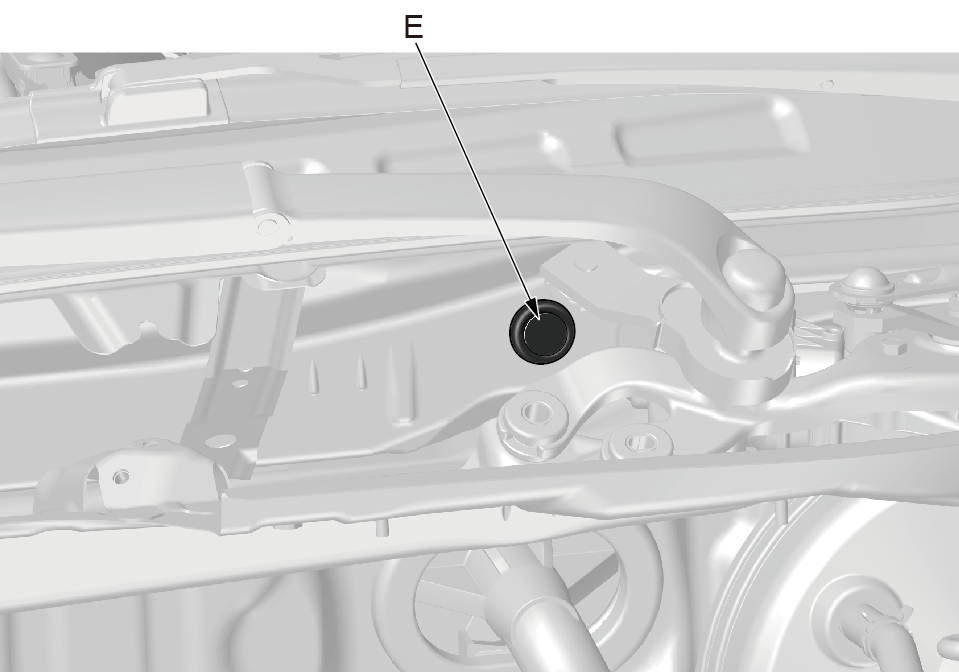

5.使用一字起撬开前罩盖下方的转向吊架横梁固定螺栓堵盖（E）。

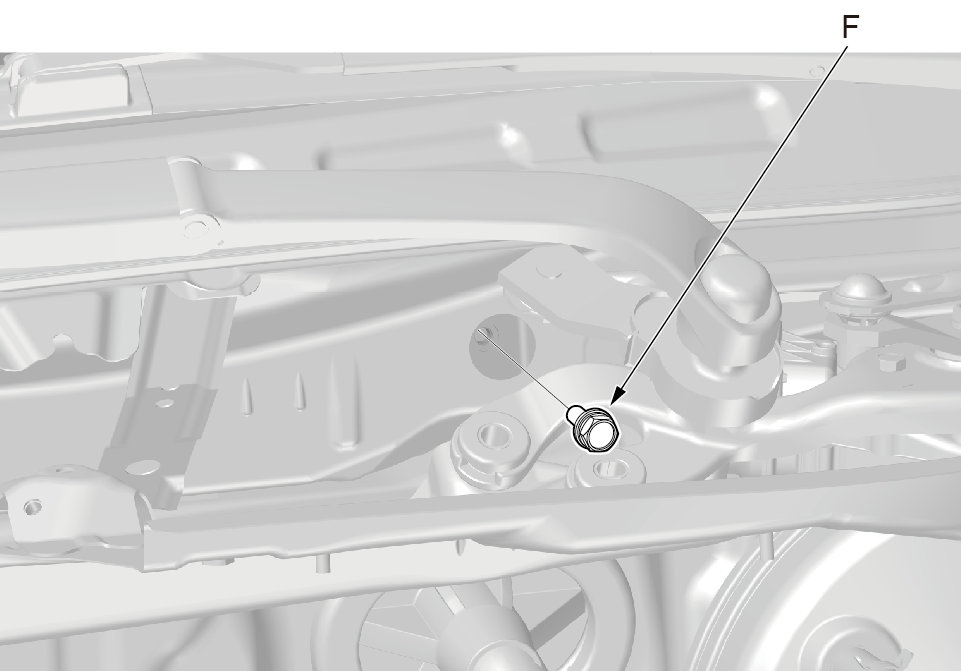

6.使用小号长接杆加小号10mm套筒拆卸转向吊架横梁螺栓（F）。

车门侧

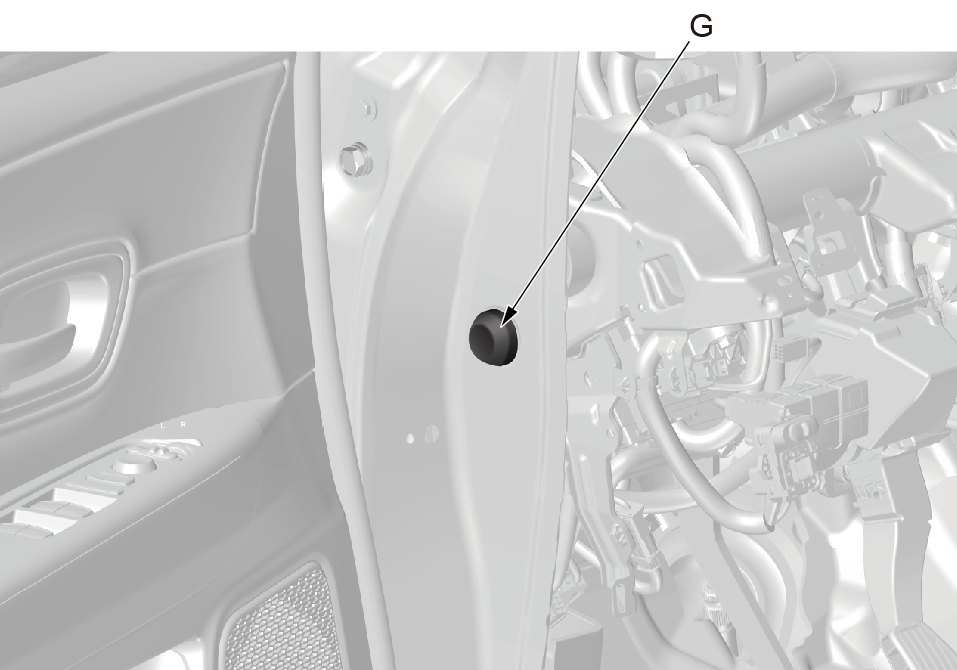

7.使用一字起撬开车门侧的转向吊架横梁固定螺栓堵盖（左右各一个）（G）。

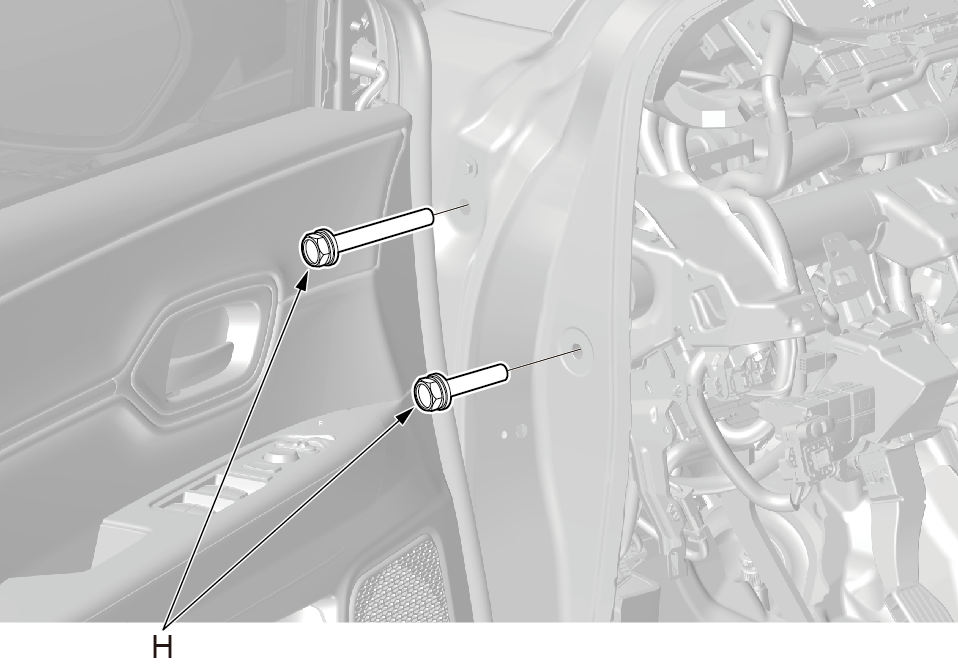

8.使用12mm套筒拆卸车门侧的转向吊架横梁固定螺栓（左右各两颗）（H ）。

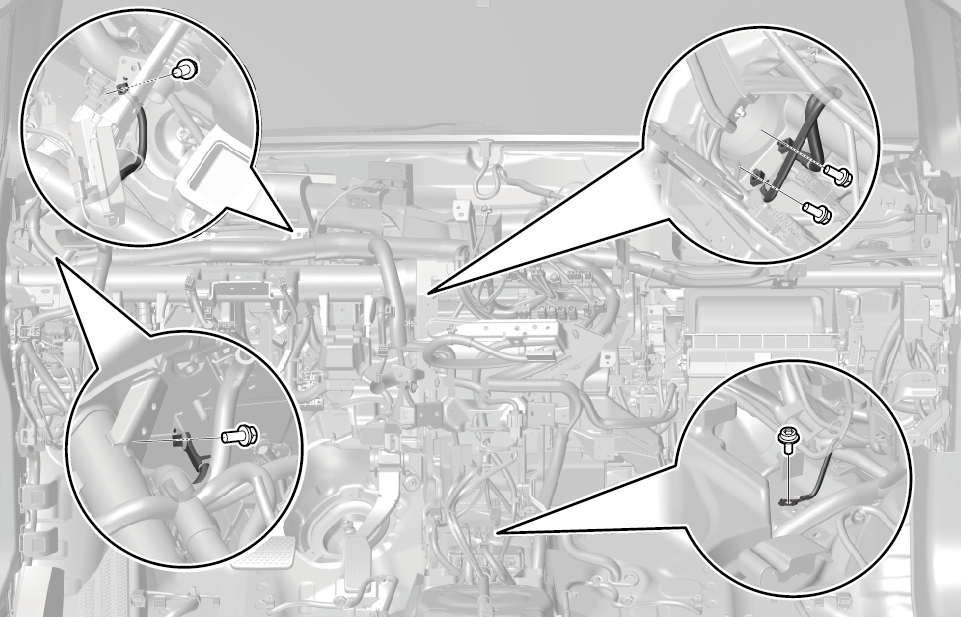

9.在助手的协助下将转向吊架横梁与仪表板线束向外拉出一段距离（I），使其与HAVC单元产生间隙，方便拆卸线束搭铁。

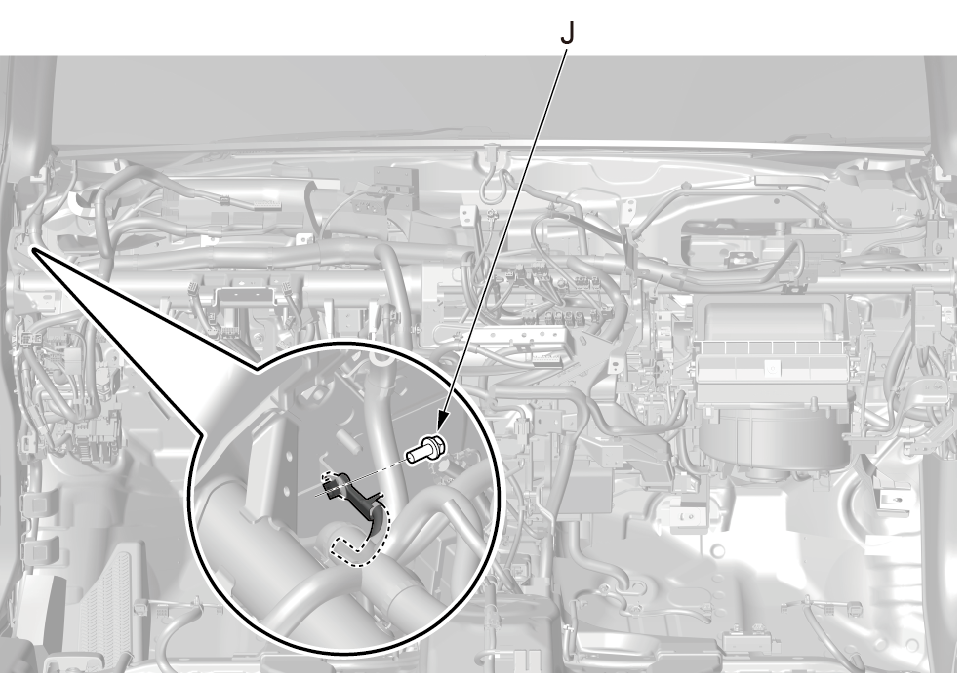

10.使用10mm套筒拆卸线束搭铁固定螺栓（J）。

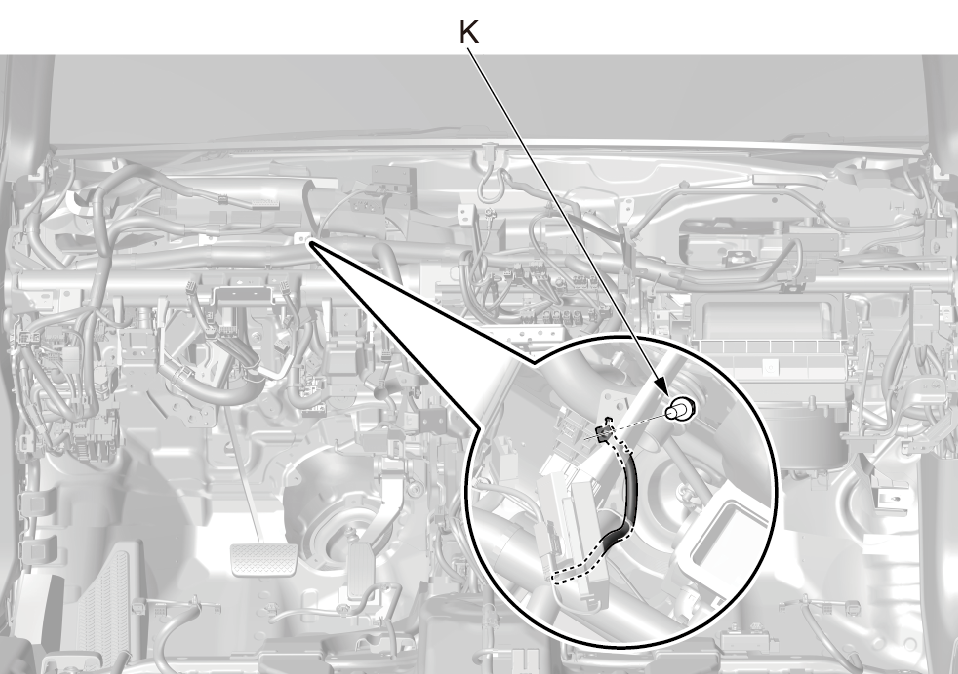

11.使用10mm套筒拆卸线束搭铁固定螺栓（K）。

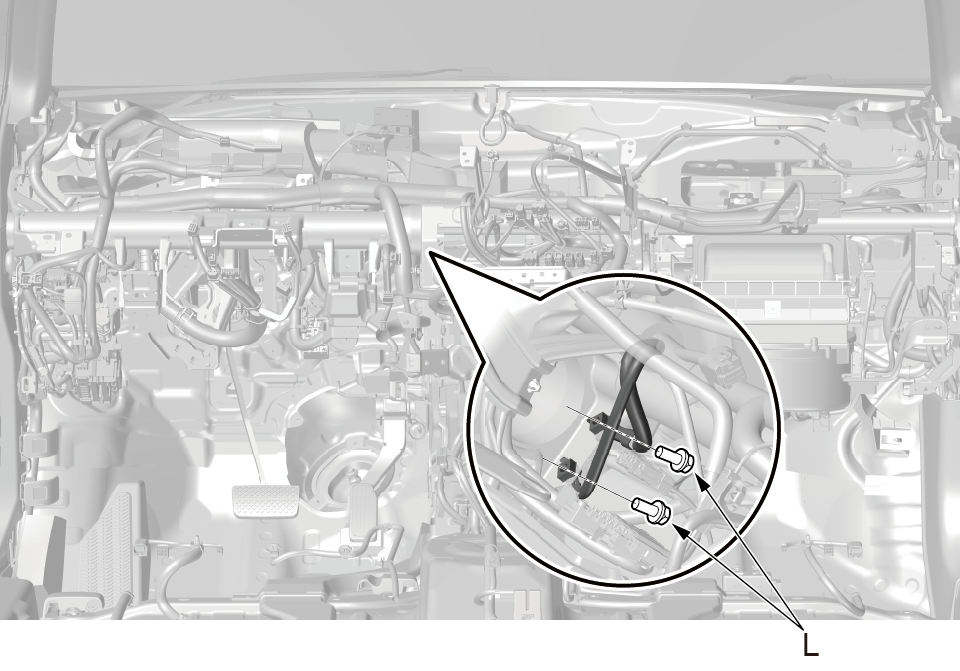

12.使用10mm套筒拆卸两颗线束搭铁固定螺栓（L）。

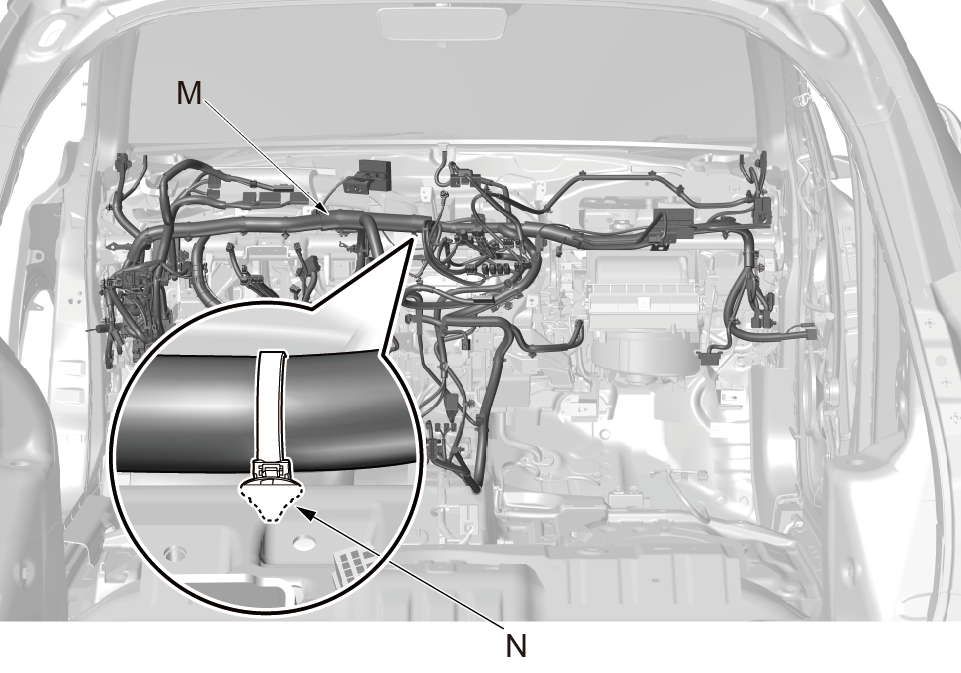

13.脱开转向吊架横梁上仪表板线束（M）的所有插接器和线束固定卡夹（N）。

14.在助手的协助下从前门门洞小心地取出转向吊架横梁（O）。

1.确保搭铁螺栓安装完成。

2.按照与拆卸相反的顺序安装零件。
