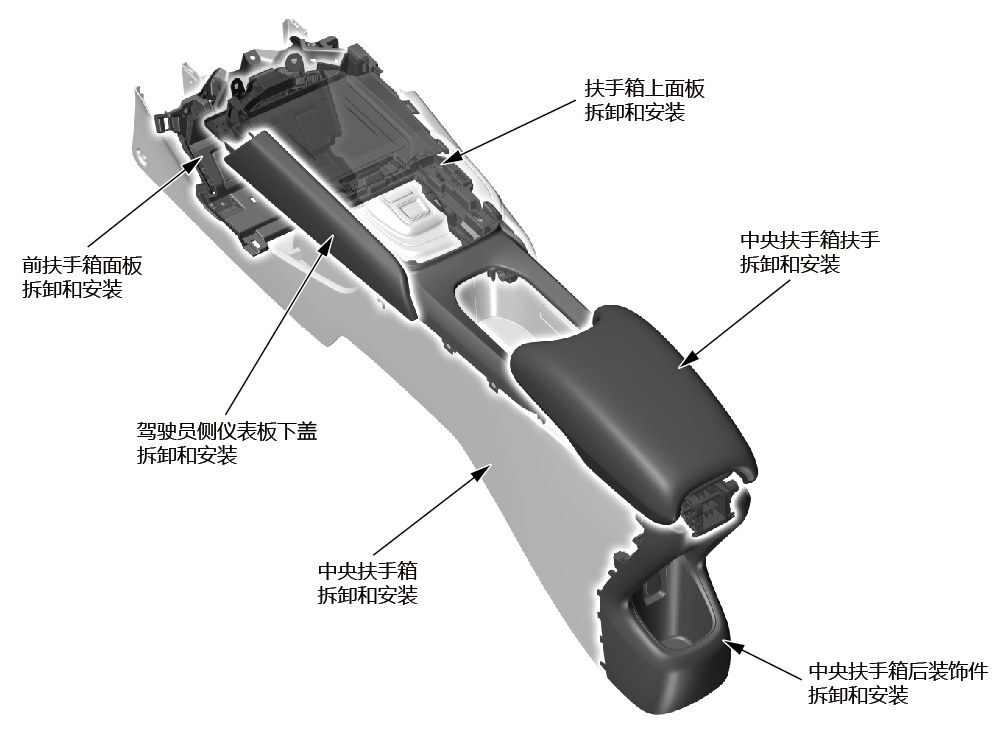

扶手箱部件位置索引

中央扶手箱拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 扶手箱上面板-拆卸

3. 中央扶手箱后装饰件-拆卸

4. 中央控制台中间板- 拆卸

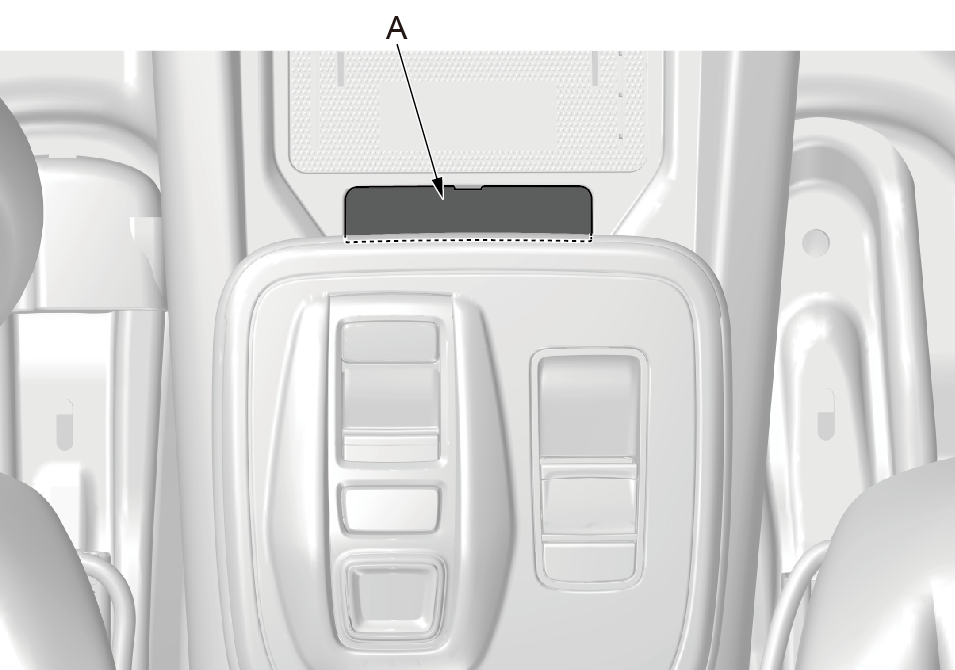

	1. 拆下中央扶手箱垫（A）。
	2. 使用内饰件拆卸工具撬开并取出中央控制台中间板（B）。

5. 中央扶手箱- 拆卸

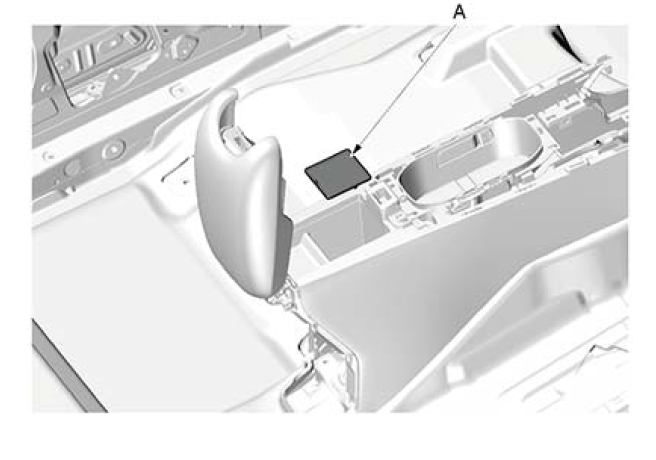

	1. 取下储物箱垫（A）。

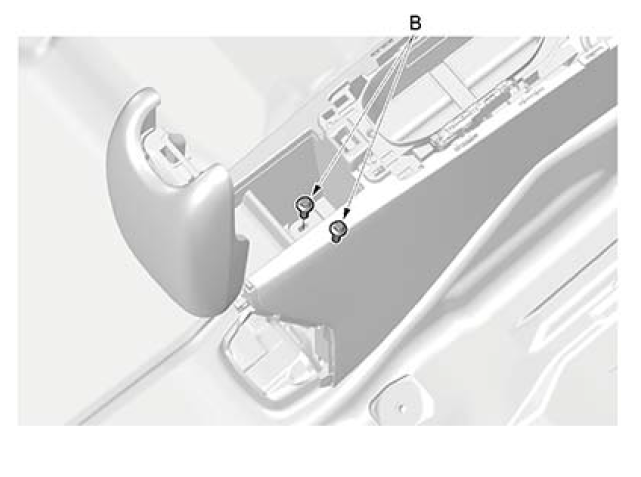

	2. 使用10mm套筒拆卸中央扶手箱固定螺栓（B）。

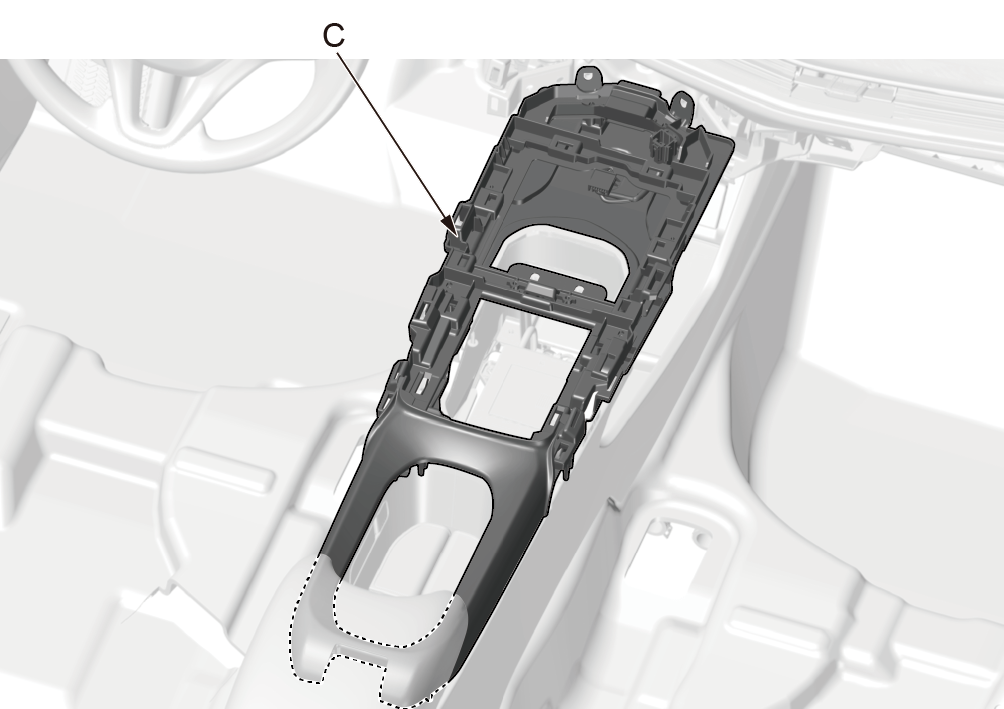

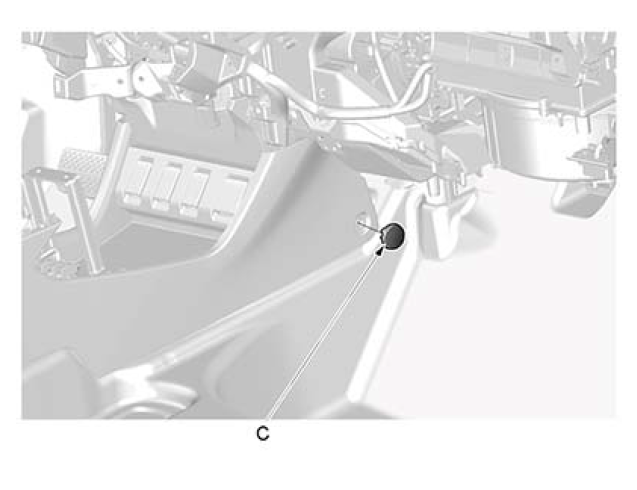

	3. 使用一字起拆卸中央扶手箱固定卡扣（C）。

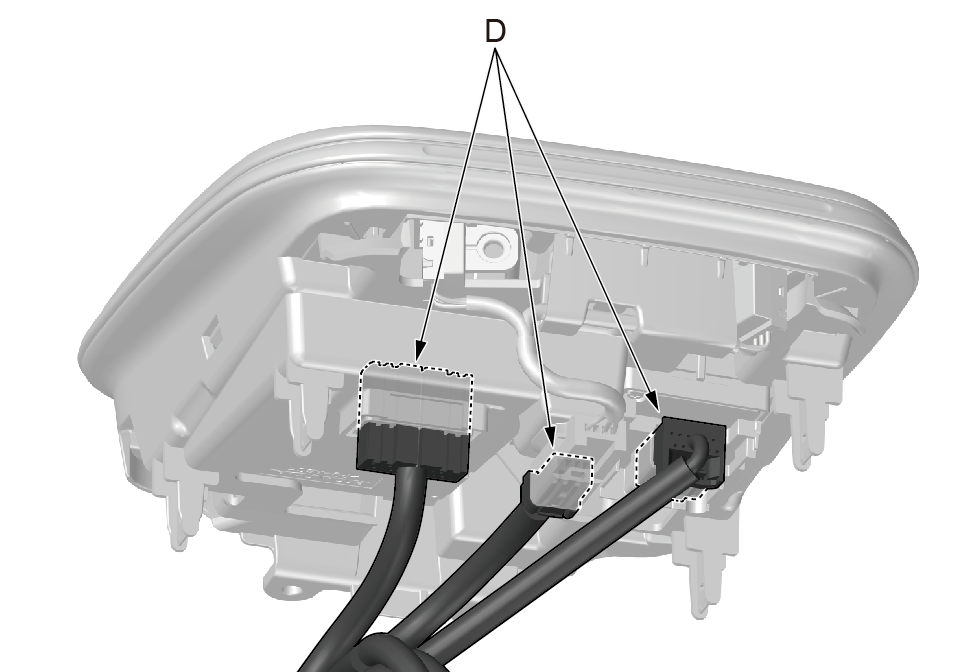

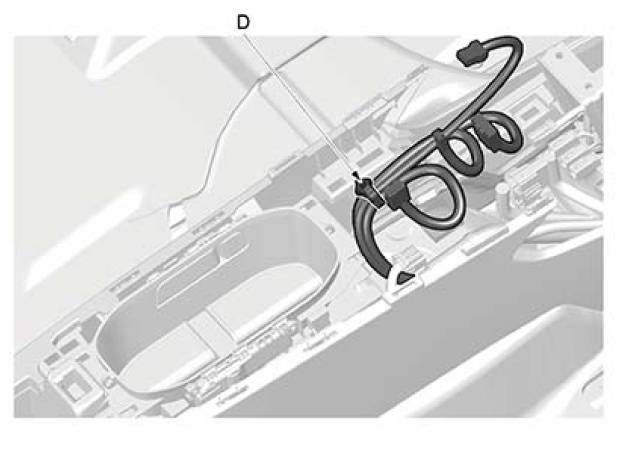

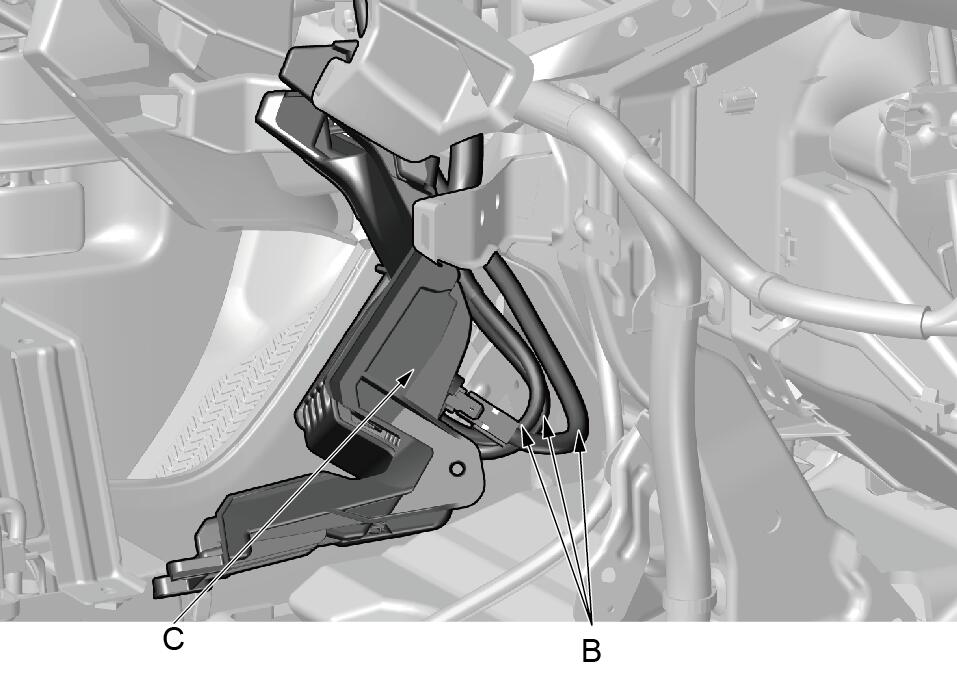

4. 使用内饰件工具撬开中央扶手箱线束卡扣（D）。

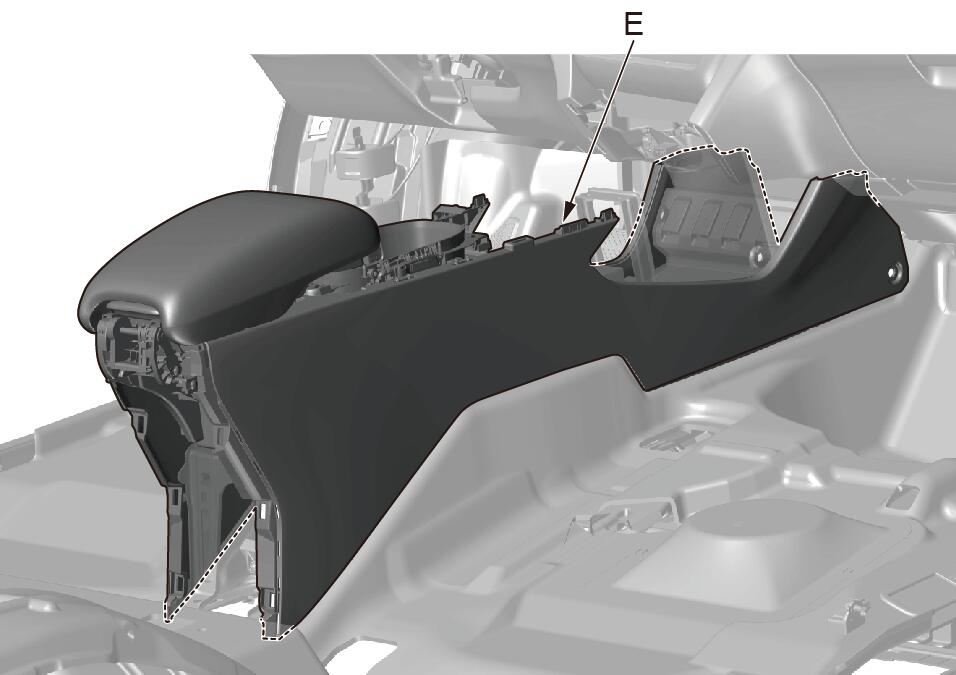

5. 向后滑动，取出中央扶手箱（E）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装部件。

中央扶手箱扶手拆卸和安装

拆卸

1. 中央扶手箱后装饰件 - 拆卸

2. 中央扶手箱扶手 - 拆卸

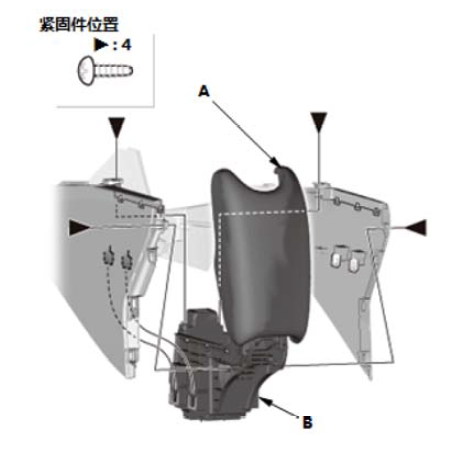

1. 完全向前滑动中央扶手箱扶手。

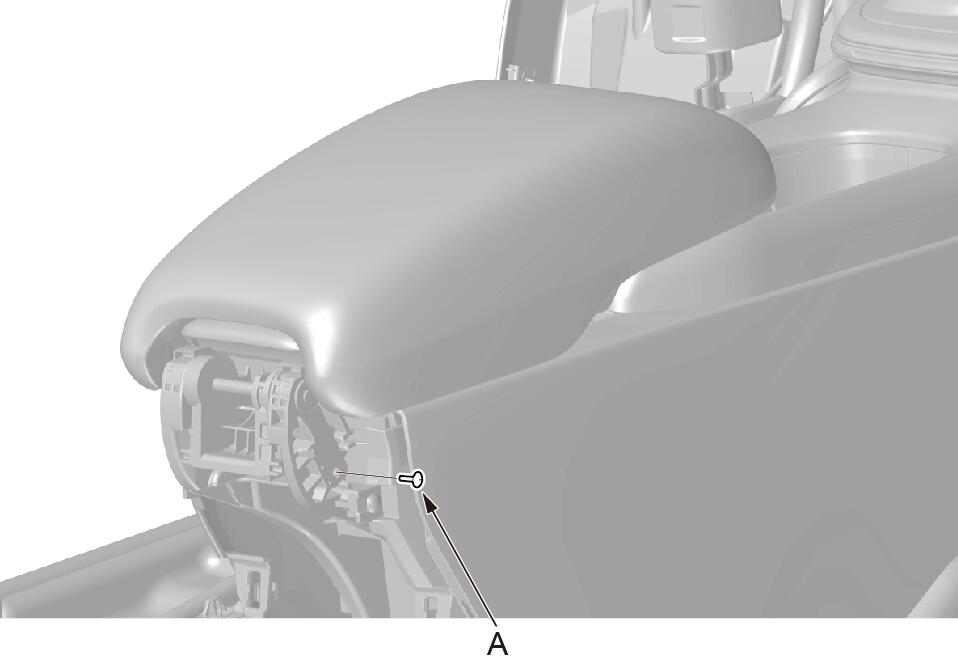

2. 使用十字起子拆卸固定螺钉（A）。

3. 取下扭矩铰链（B）。

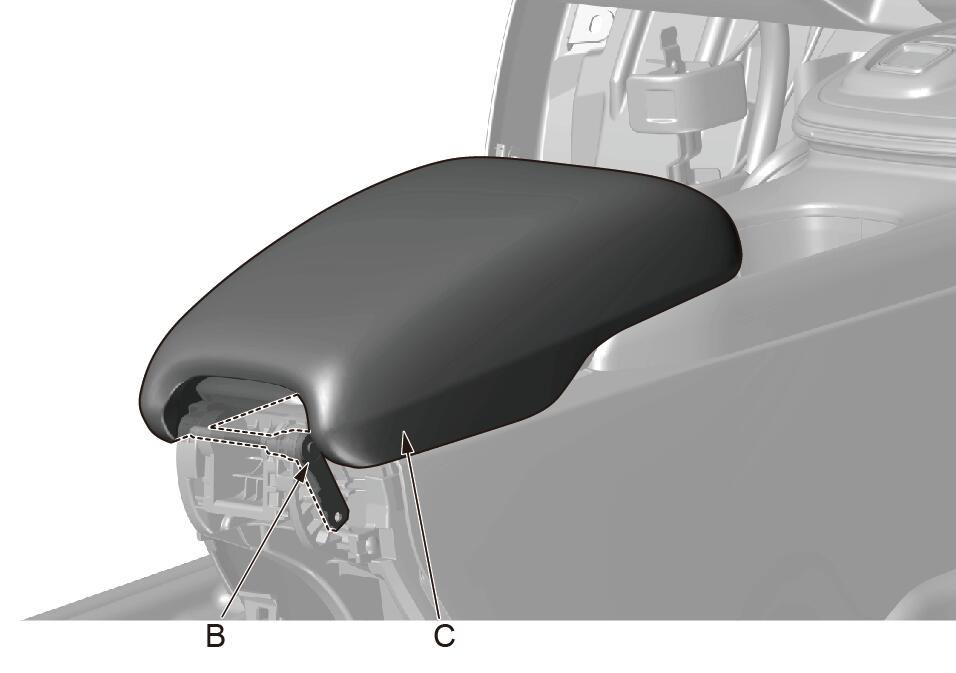

4. 拆下中央扶手箱扶手（C）。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

注意事项

将多用途润滑脂涂抹到滑动部件上。

中央扶手箱后装饰件拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 中央扶手箱后装饰件 - 拆卸

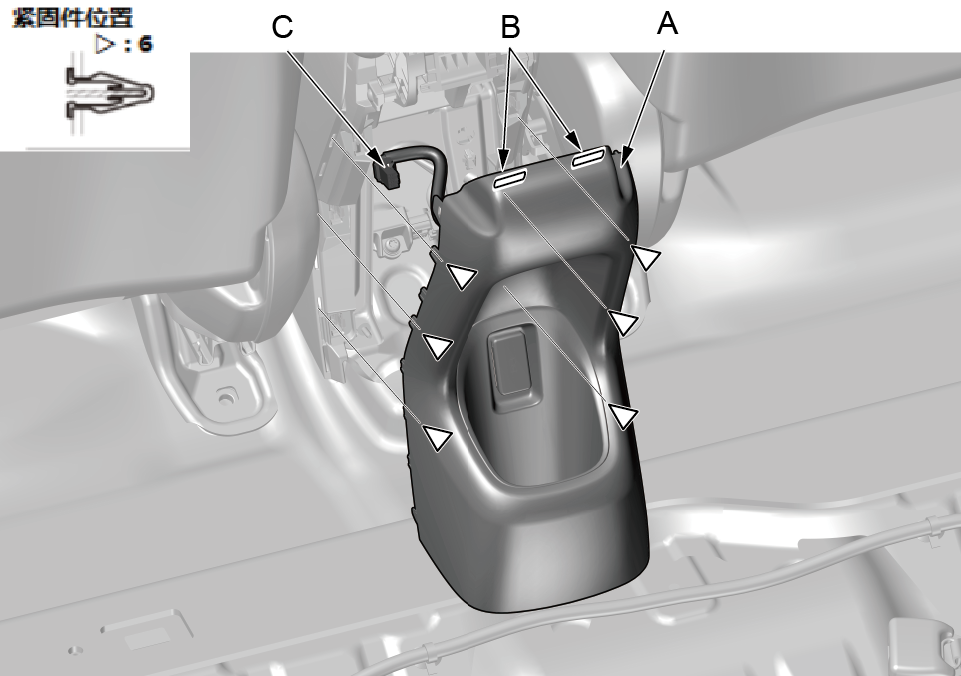

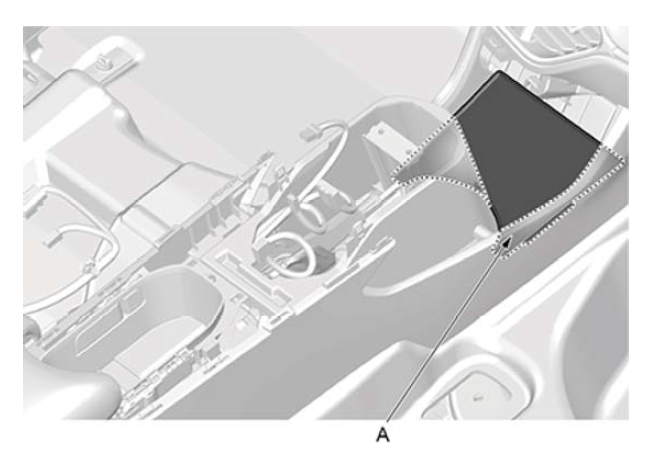

1. 用内饰件拆卸工具拆卸中央扶手箱后装饰件（A）。

注意事项

卡勾（B）的位置

2. 脱开插接器（C），取下中央扶手箱后装饰件（A）。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

前扶手箱面板拆卸和安装

注意事项

SRS 部件位于该区域。执行修理或维修前查看SRS 部件位置和注意事项及程序。

拆卸

1. 中央扶手箱 - 拆卸

2. 前扶手箱面板 - 拆卸

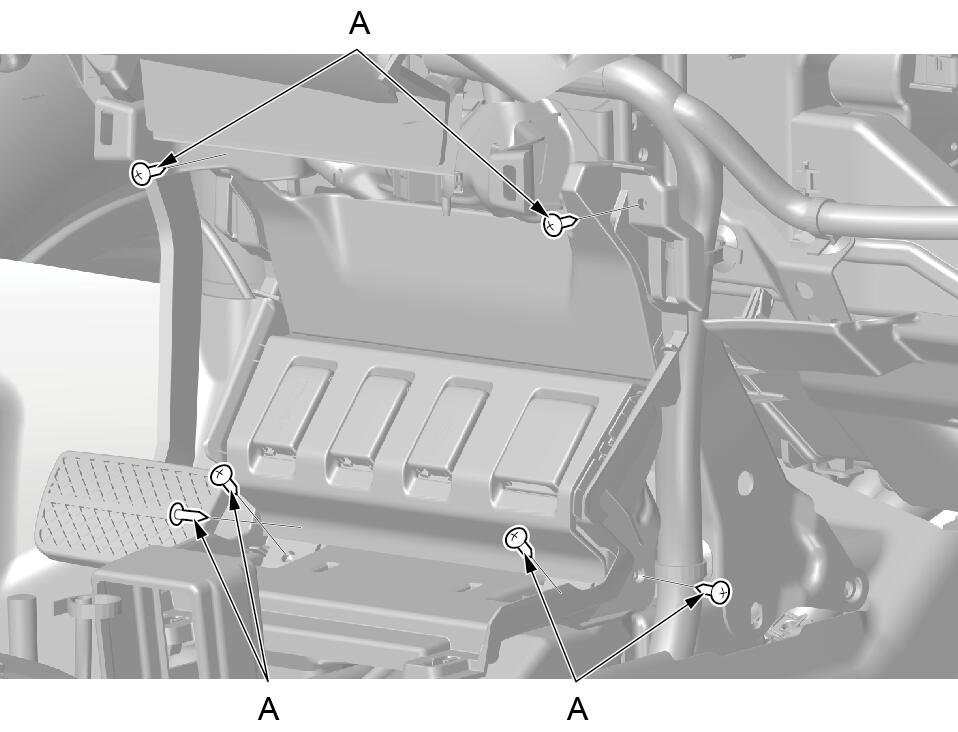

1. 使用十字起拆卸固定螺钉（A）。

2. 翻转前扶手箱面板（C）。

3. 脱开插接器（B）。

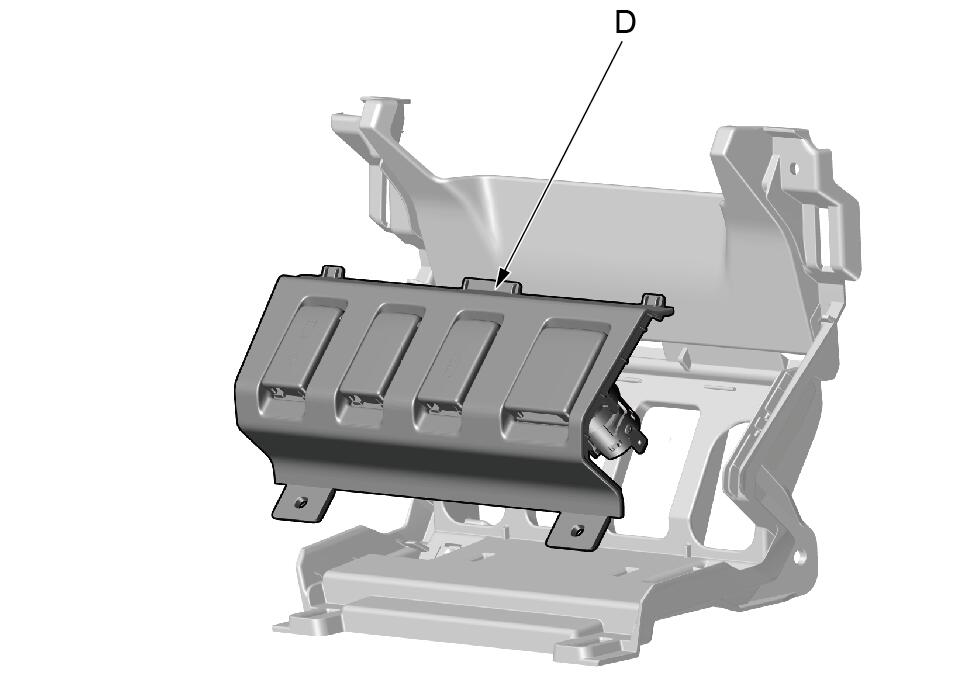

4. 取下前扶手箱面板（D）。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

中央扶手箱面板拆卸和安装

拆卸

1. 安全注意事项

2 12V蓄电池端子 - 断开

3. 中央扶手箱开关面板 - 拆卸

1. 使用内饰件拆卸工具撬开螺栓装饰盖（A）。

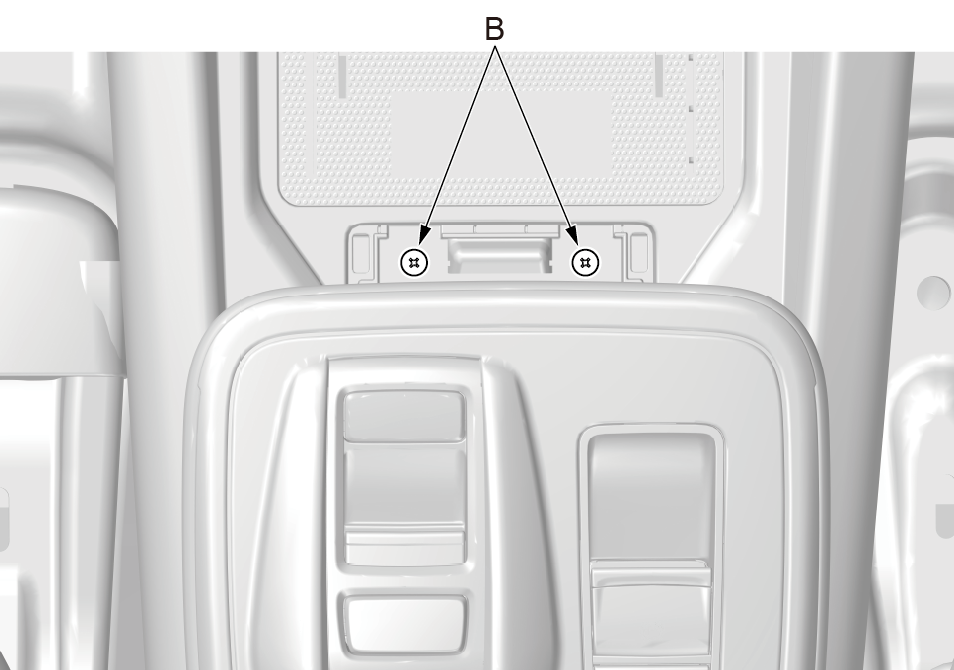

2. 使用十字起拆卸中央扶手箱面板固定螺钉（B）。

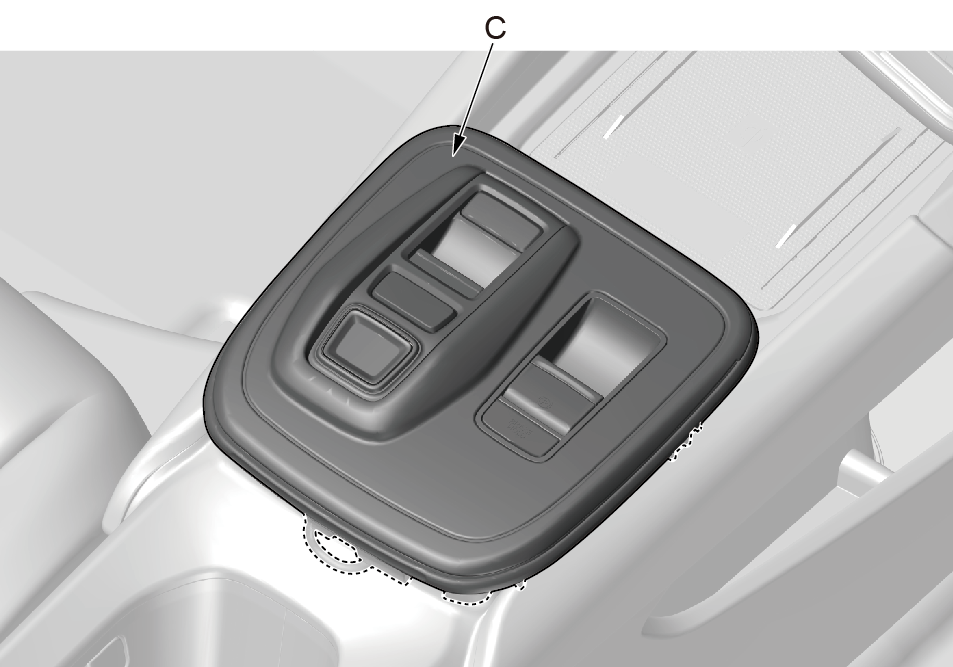

3. 使用内饰件拆卸工具沿四周撬开中央扶手箱面板（C）。

4. 按住中央扶手箱面板上的插接器锁止卡，脱开插接器（D），取下中央扶手箱面板。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

中央扶手箱上面板拆卸和安装

拆卸

1. 12V蓄电池端子 - 断开

2. 中央扶手箱面板-拆卸

3. 气温控制单元-断开

4. 无线充电器单元总成-拆卸

5. 扶手箱上面板- 拆卸

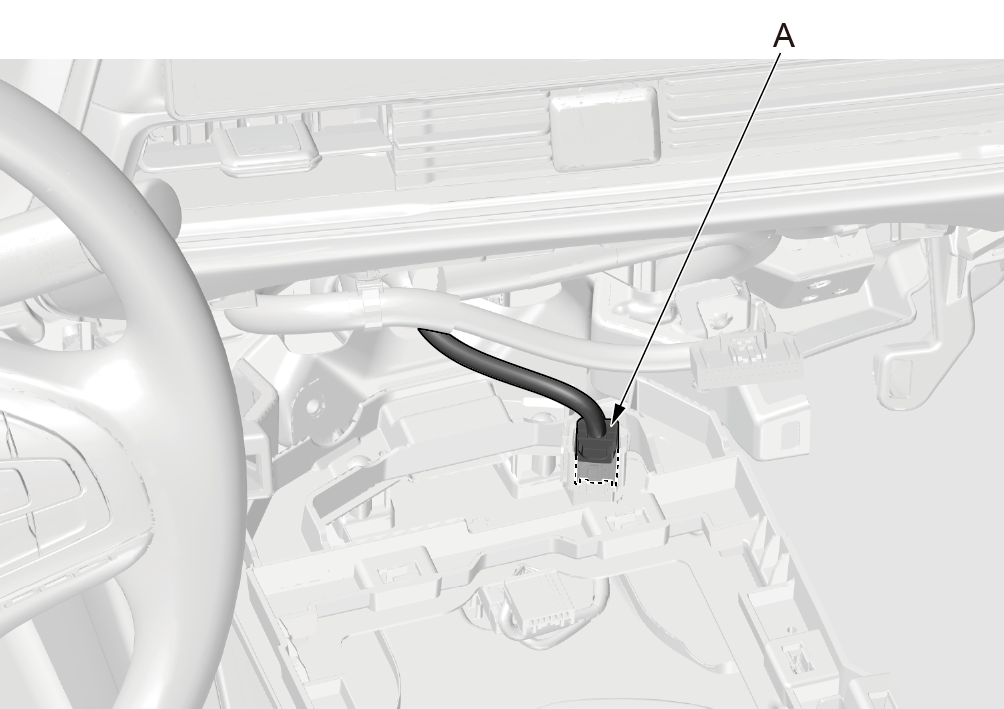

1. 脱开插接器（A）。

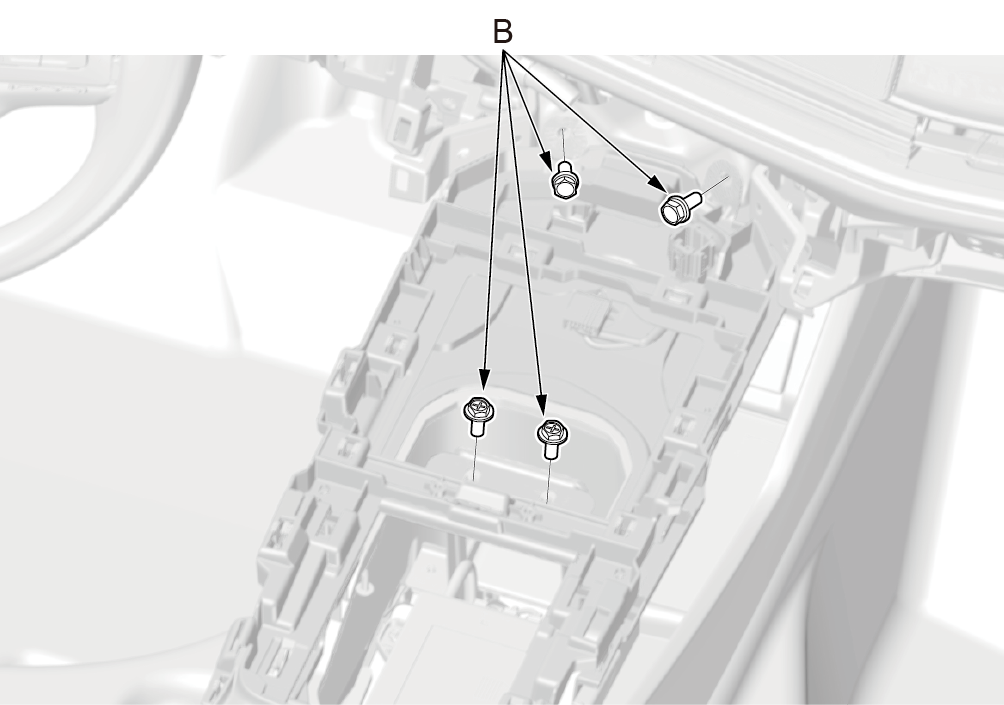

2. 使用10mm套筒拆卸中央扶手箱上面板固定螺栓（B）。

4. 使用内饰件拆卸工具撬开中央扶手箱上面板固定卡扣，取下中央扶手箱上面板（C）。

安装

1. 所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

中央扶手箱拆解和重新组装

注意事项

SRS 部件位于该区域。执行修理或维修前查看 SRS 部件位置和注意事项及程序。

拆卸

1. 中央扶手箱 - 拆卸

2. 中央扶手箱饮料架 - 拆卸

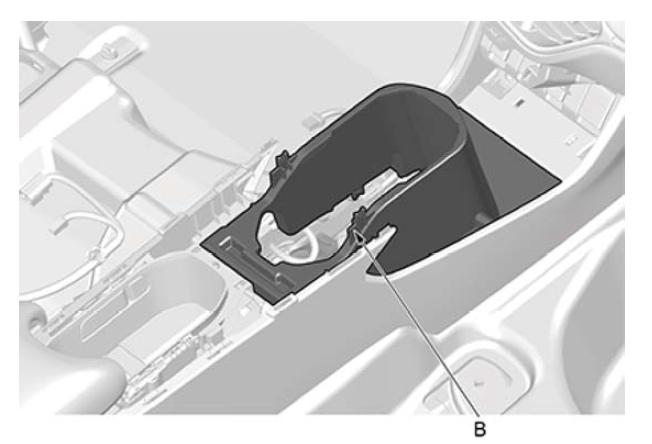

1. 从中央扶手箱 (B) 拆下中扶手箱饮料架 (A)。

3. 扶手箱 - 拆卸

1. 打开中央扶手箱扶手 (A)。
2. 拆下中央扶手箱 (B)。

安装

1. 所有拆下的零件 - 重新安装

1. 按照与拆卸相反的顺序安装零件。
