顶灯拆卸、安装和测试

拆卸

1.顶灯-拆卸

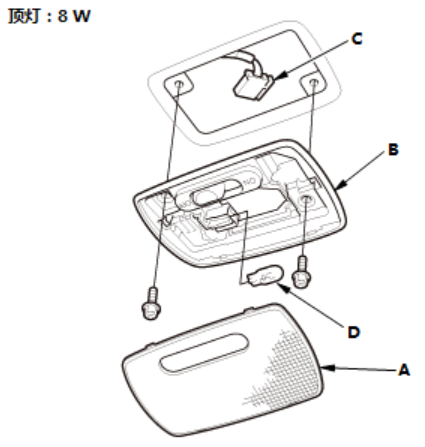

1.关闭顶灯开关。 2.小心撬起透镜(A). 3.拆下顶灯(B)。 4.断开插接器(C)。 5.拆下灯泡(D)。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装零件。

测试

1.顶灯-测试

注意事项 执行顶灯测试时，确保正确安装灯泡。 1.根据表中每个开关的位置，检查端子之间是否导通。 2.如果导通情况与规定不符，则更换灯泡或顶灯(A)。

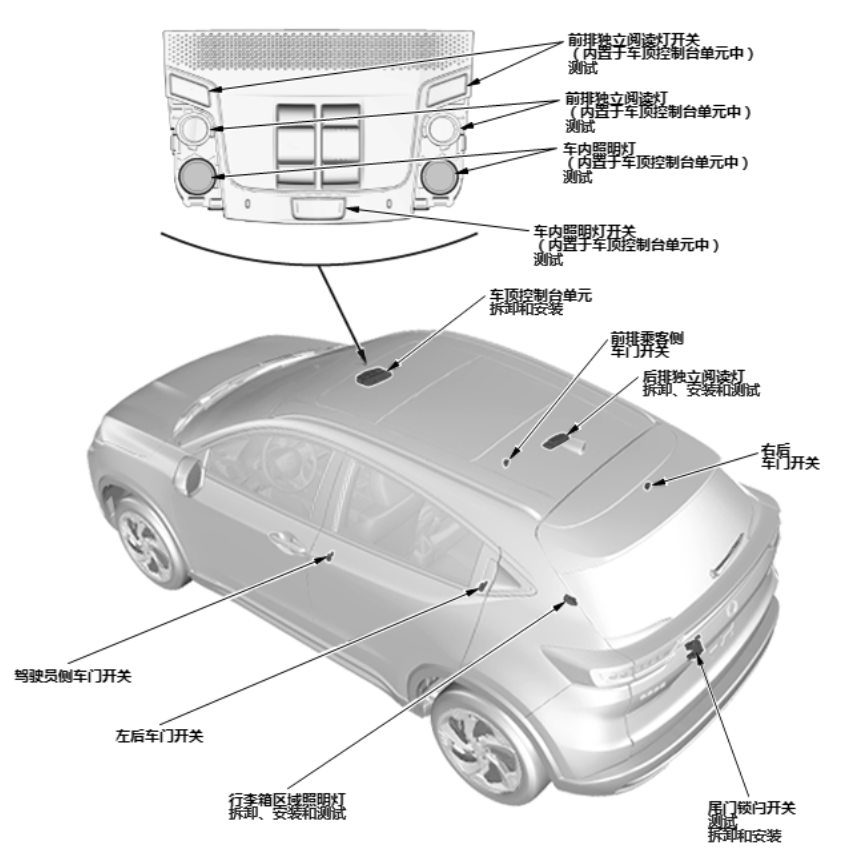

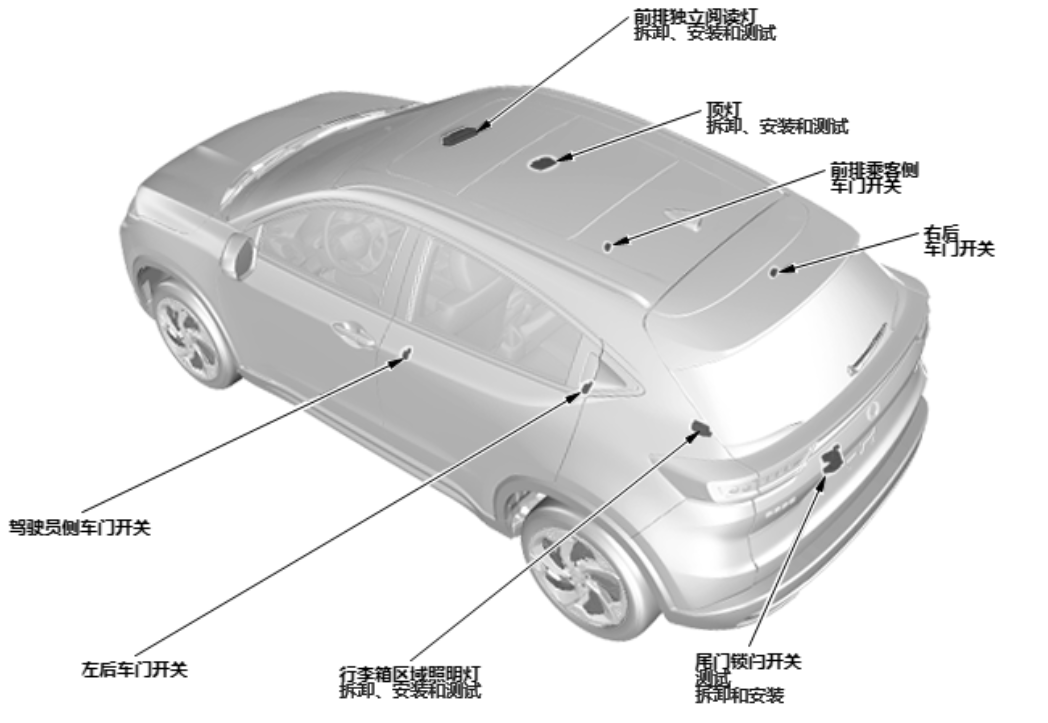

上车照明灯控制系统部件位置索引

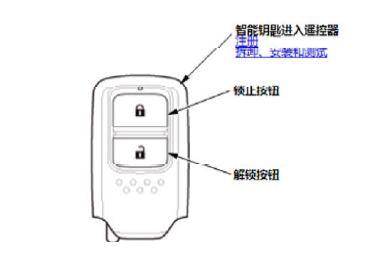

带无钥匙进入系统

带全景玻璃车顶

不带全景玻璃车顶



前排独立阅读灯拆卸、安装和测试

拆卸

1.12V蓄电池端子-断开

2.前排独立阅读灯-拆卸

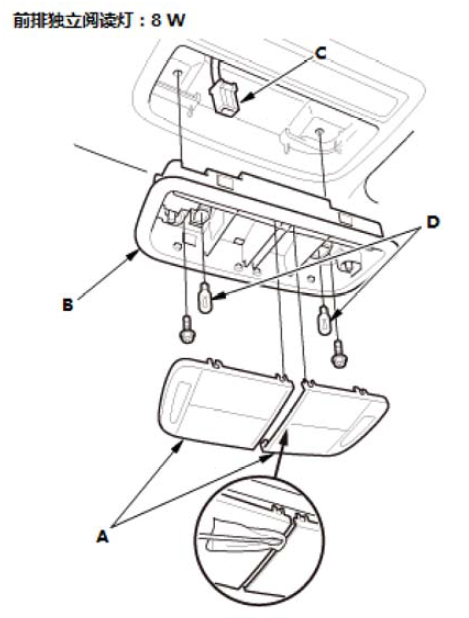

1.将前排独立阅读灯开关转至OFF位置。 2.小心地撬出镜片(A)。 3.拆下前排独立阅读灯(B)。 4.断开连接器(C)。 5.拆下灯泡(D)。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装零件。

测试

1. 前排独立阅读灯-测试

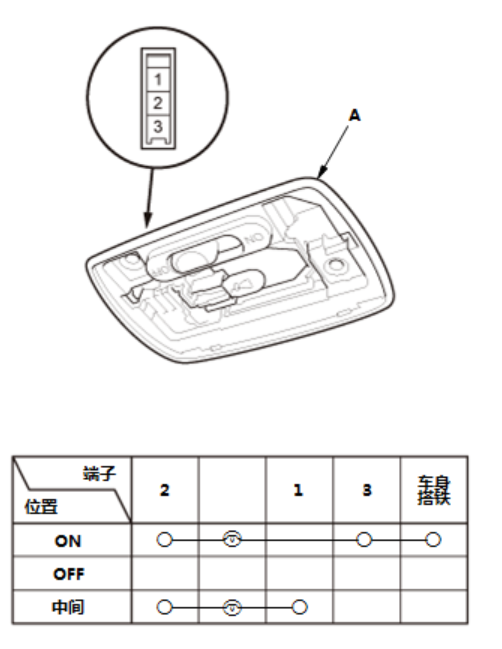

注意事项 进行前独立阅读灯测试时，确保正确安装灯泡。 1.根据表中每个开关的位置，检查端子之间是否导通。 2.如果导通情况与规定不符，则更换灯泡或前排独立阅读灯(A)。

后排独立阅读灯拆卸、安装和测试

拆卸

1.12V蓄电池端子-断开

2.后排独立阅读灯-拆卸

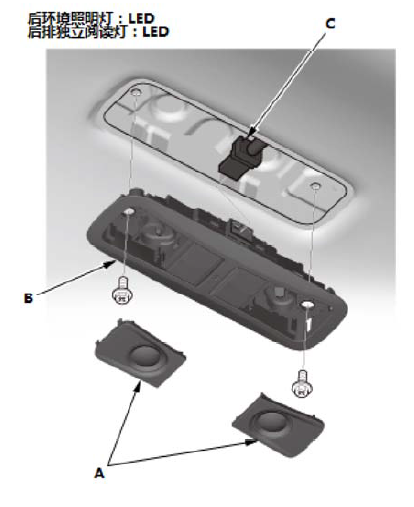

1.小心地撬下灯罩（A）。 2.拆下后排独立阅读灯（B）。 3.断开插接器（C）。

安装

1.所有部件已拆下-安装

1.按照与拆卸相反的顺序安装零件。

测试

1.后排独立阅读灯-测试

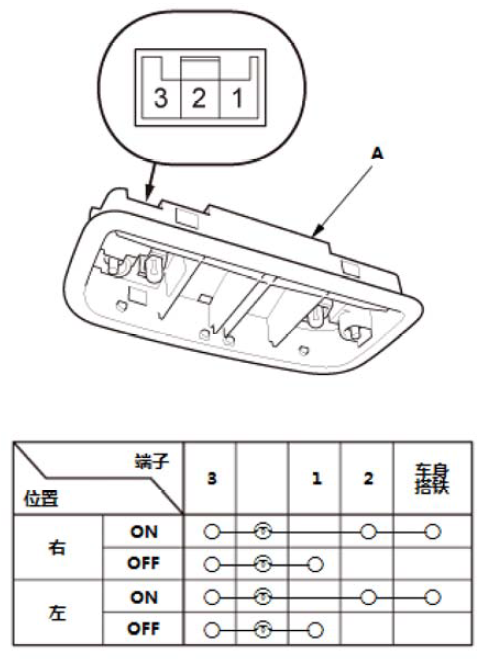

   1.根据表格，检查后排独立阅读灯（A）。

注意事项 当LED位于端子之间时，通过连接电源和地线到LED检查LED是否亮起。 注意这个重要的操作特性；二极管偏压导致二极管在一个方向（向前）完全导电，但在相反的方向（向后）则完全不导电。

          2.如果结果与规定不符，则更换后排独立阅读灯。

车顶控制台模块拆卸和安装

拆卸

1.车顶控制台模块-拆卸

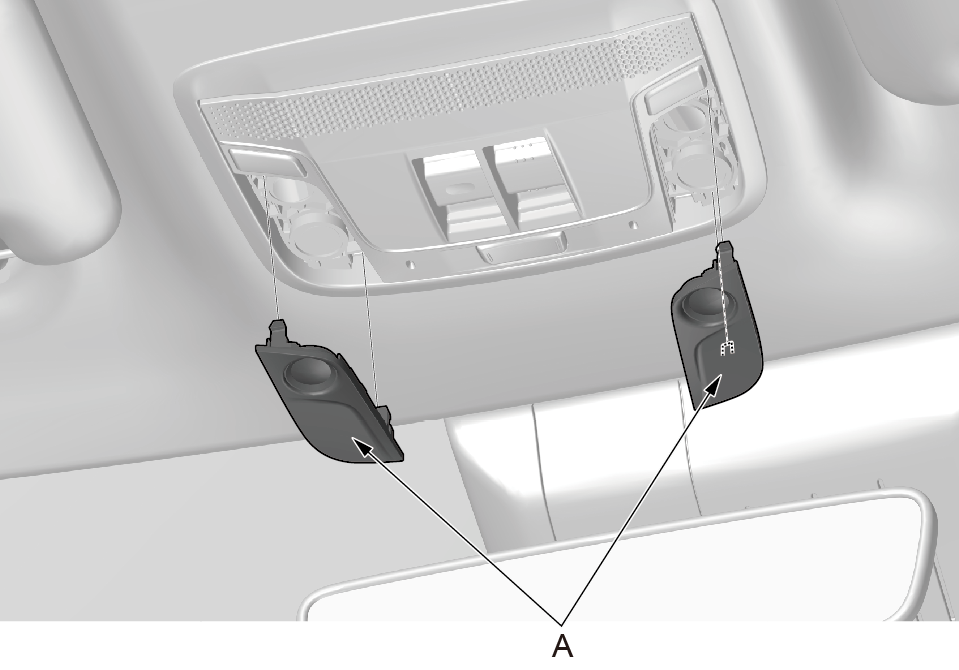

	1.小心地撬出镜片  (A)  。

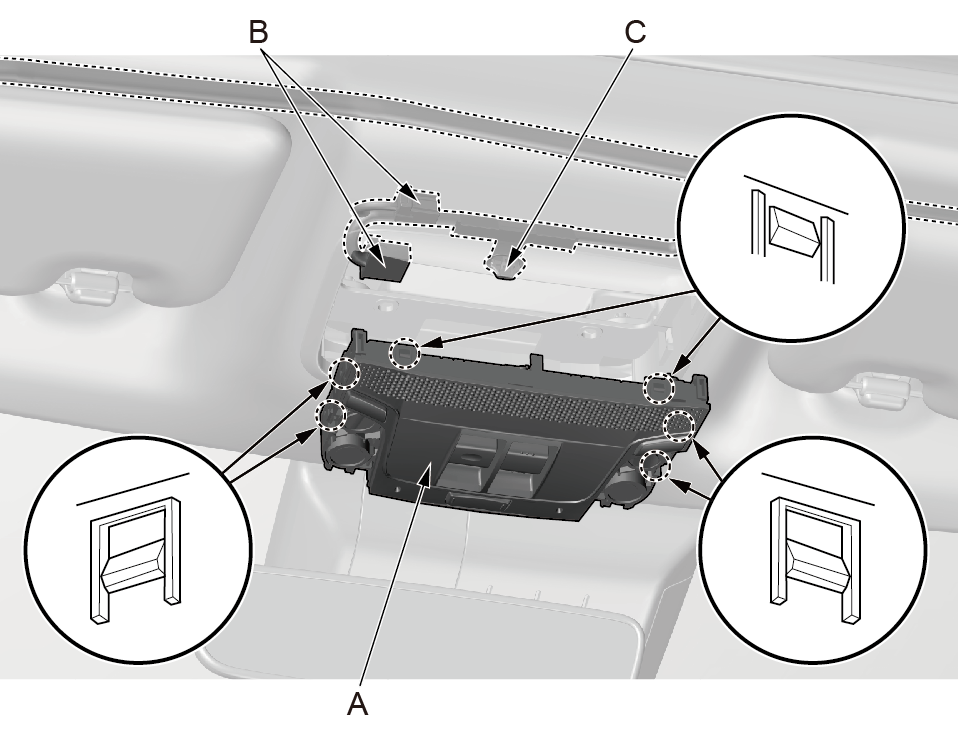

	2.使用内饰拆卸工具拆下车顶控制台模块  (A)  。 3.断开连接器  (B)  和卡扣  (C)  。

安装

1.所有拆下零件-安装

1.按照与拆卸相反的顺序安装零件。

车顶控制台单元测试

测试

1.车顶控制台单元-拆卸

2.车顶控制台模块-测试

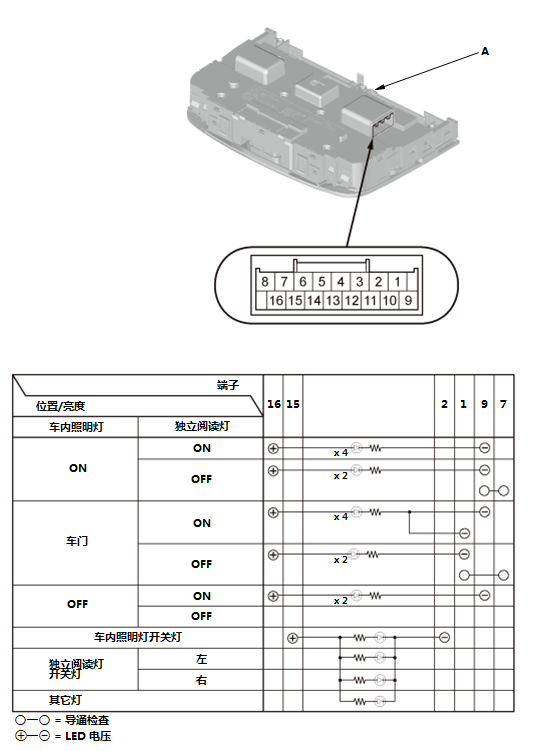

注意事项 车内照明灯开关和独立阅读灯开关内置于车顶控制台模块(A)。

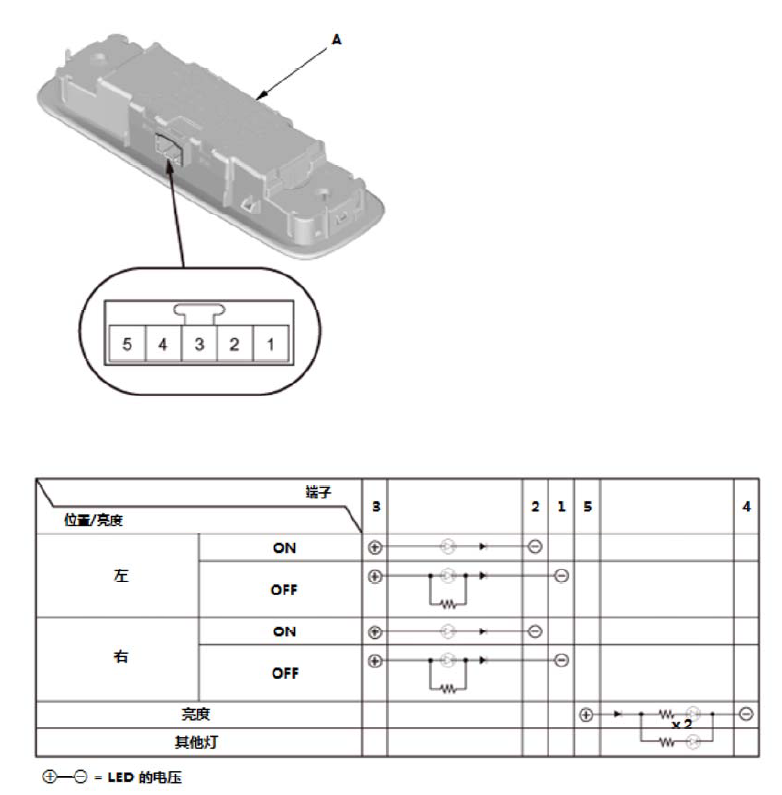

   1.根据表格检查车内照明灯开关和独立阅读灯开关。

注意事项 当LED位于端子之间时，通过连接电源和地线到LED检查LED是否亮起。 注意这个重要的操作特性；二极管偏压导致二极管在一个方向（向前）完全导电，但在相反的方向（向后）则完全不导电。

        2.如果结果与规定不符，则车内照明灯开关和/或独立阅读灯开关故障；更换车顶控制台模块。

3.所有拆下零件-安装

1.按照与拆卸相反的顺序安装零件。



扶手箱灯拆卸与安装

拆卸

1. 扶手箱上面板 - 拆卸

2. 扶手箱灯- 拆卸

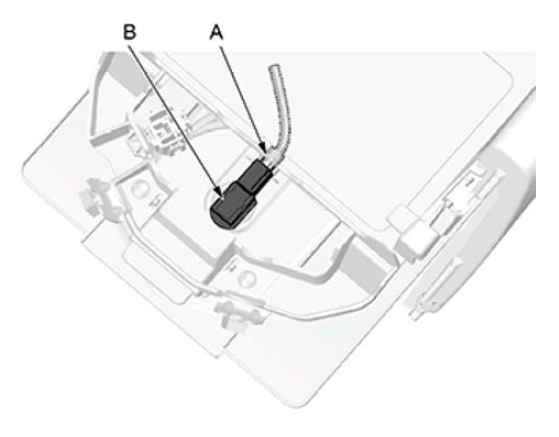

1. 脱开扶手箱灯插接器（A），旋转取出扶手箱灯 （B）。



安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。
