智能钥匙进入系统说明 - 概要 |
 |
智能钥匙进入系统可遥控锁止/解锁车门和尾门。智能钥匙进入系统使用 LF-RF 通信系统。LF 天线发送遥控 LF 天线，智能钥匙进入控制单元从遥控器接收 RF 信号。
智能钥匙进入系统说明 - 失效保护功能 |
|
如果智能钥匙进入系统中存在终止智能钥匙进入功能的故障，系统将进入失效保护模式且智能钥匙进入指示灯将闪烁。

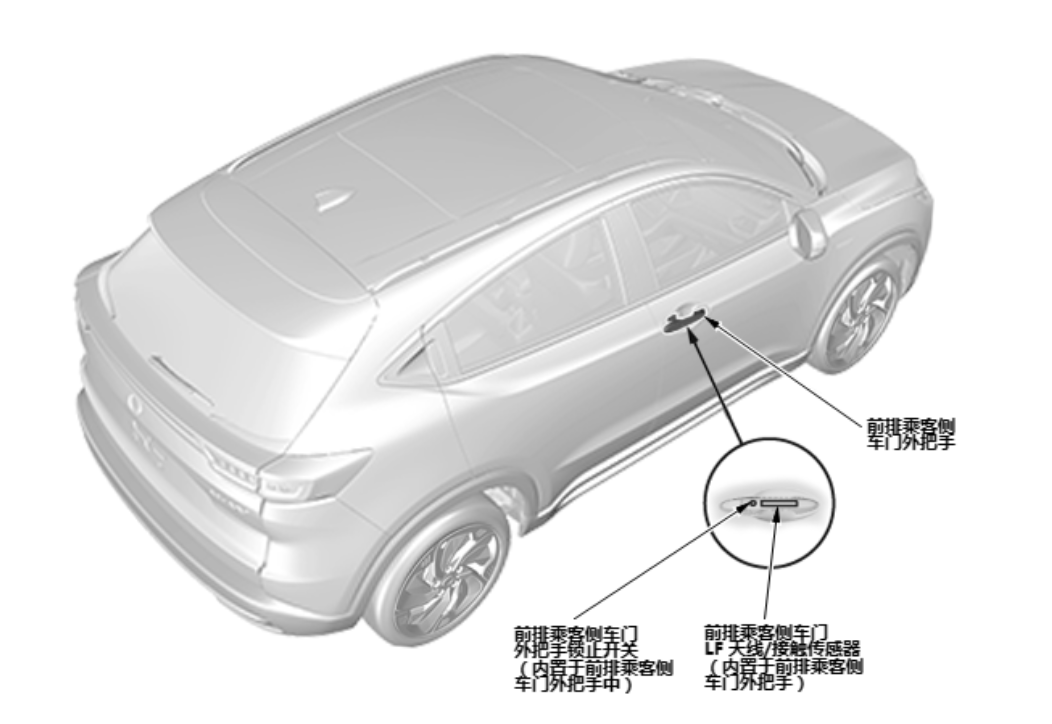

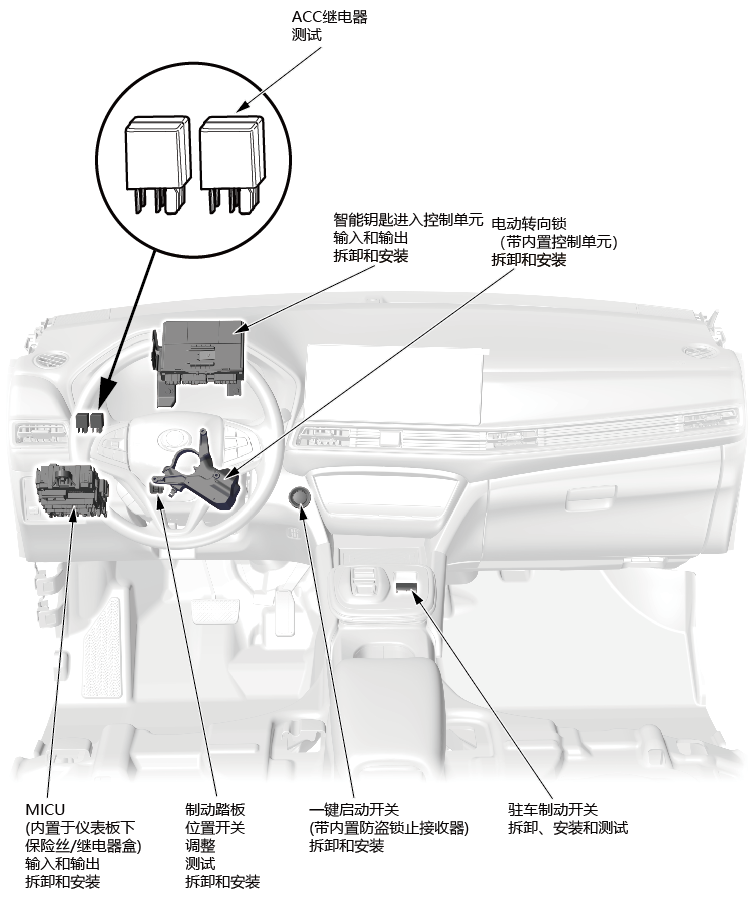

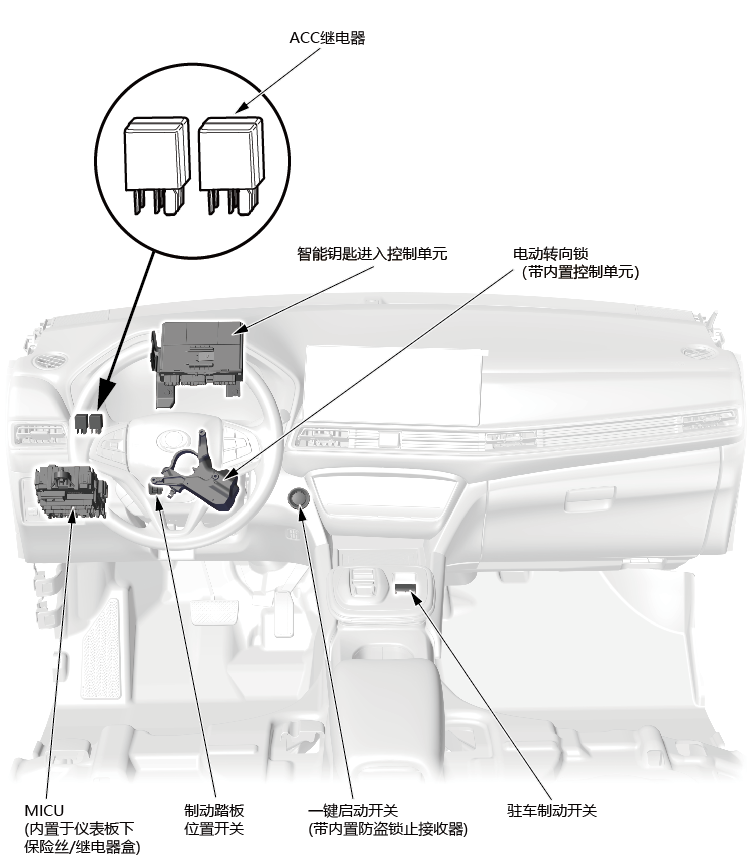

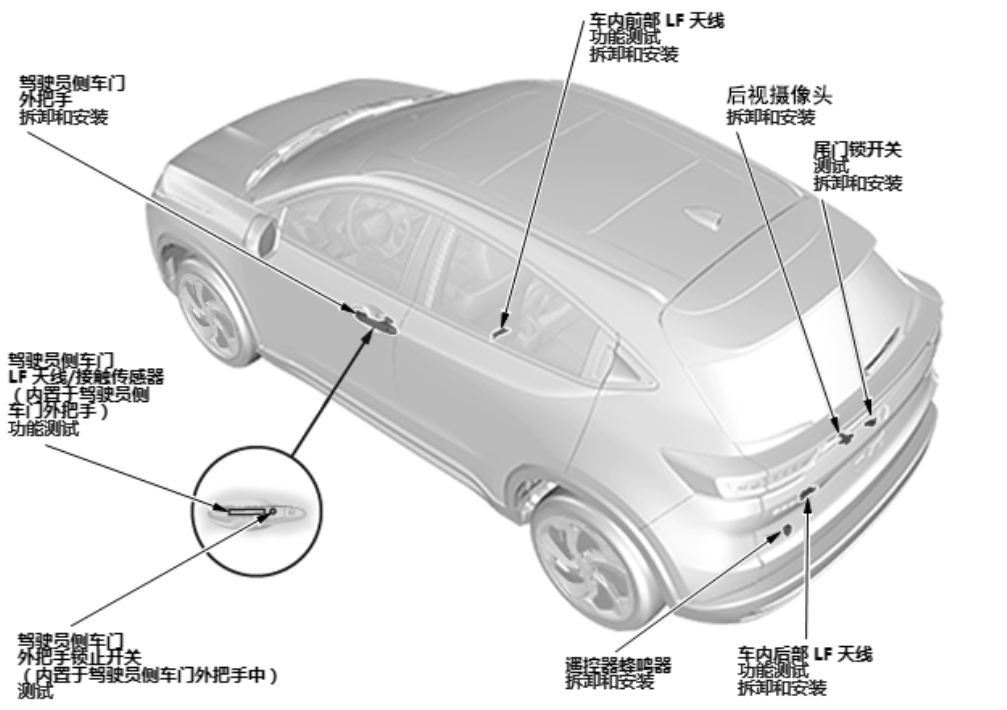

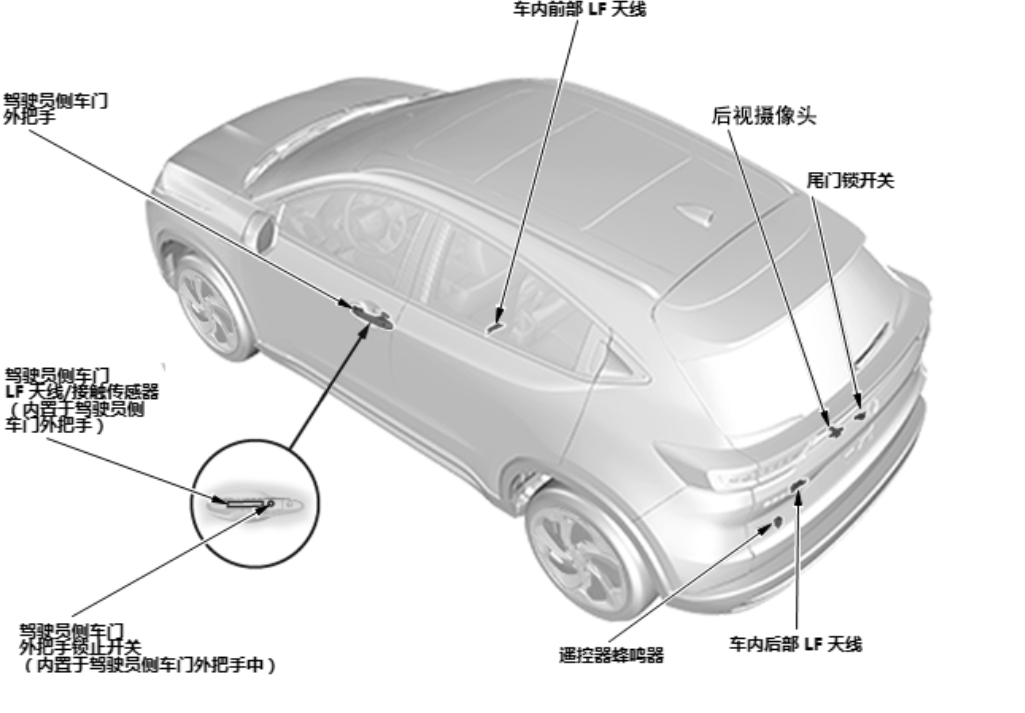

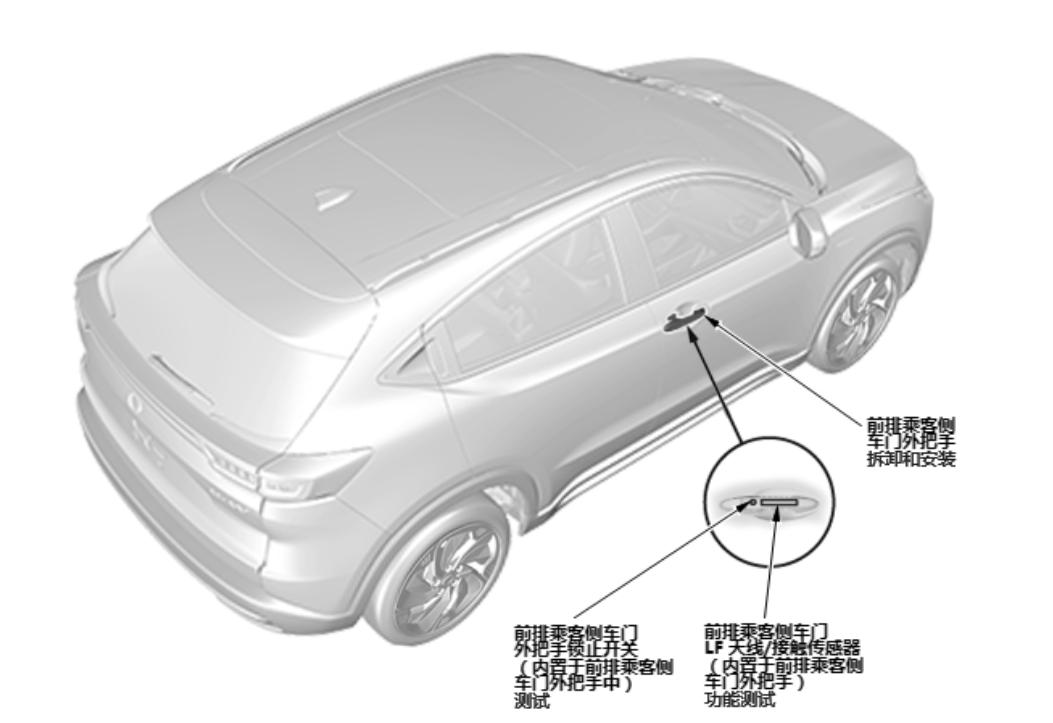

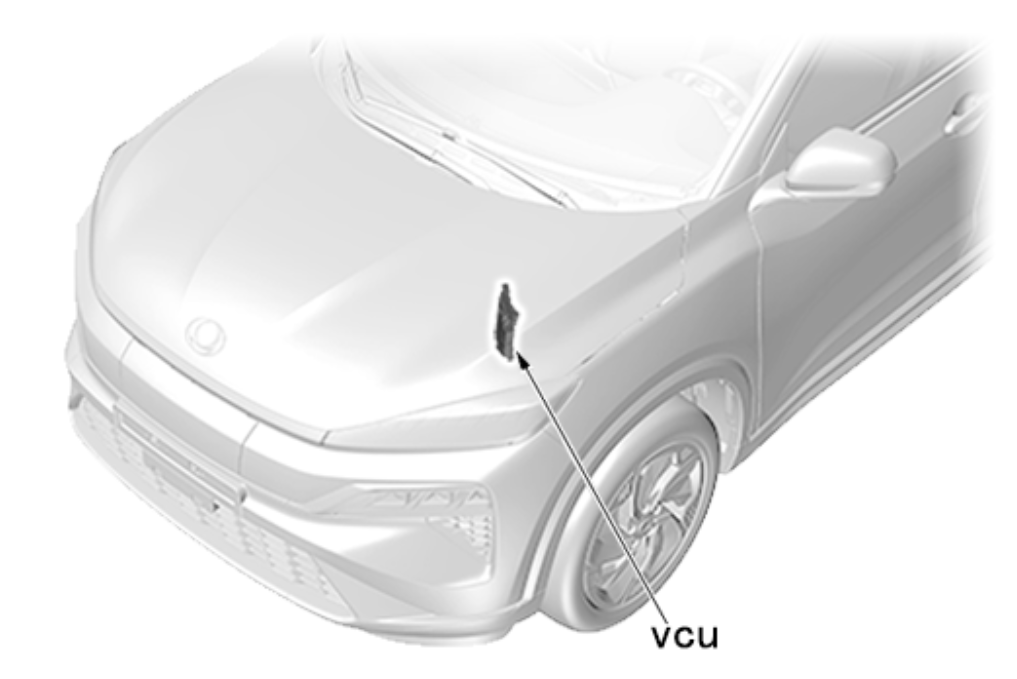

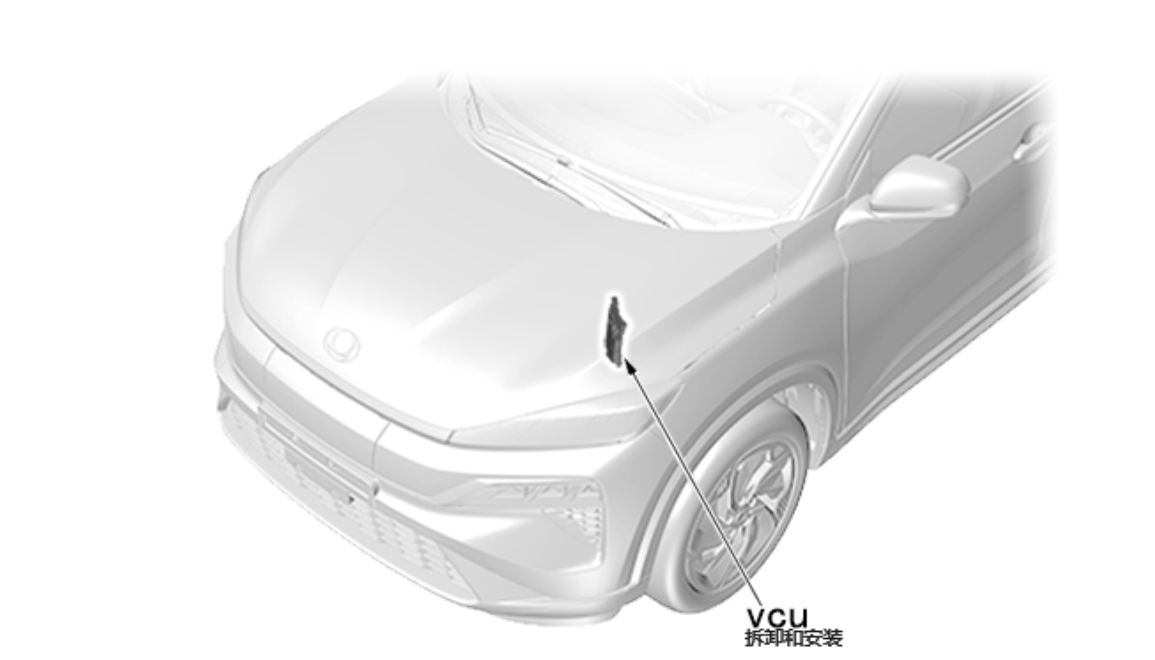

智能钥匙进入系统部件位置索引 |
|
|
智能钥匙进入系统注册 |
|
程序
|
注意事项
如果更换智能钥匙进入控制单元或转向锁，车辆不会转为ON 模式。遵守相应单元的注册程序。 |
1.智能钥匙进入系统- 注册
|
| 更换智能钥匙进入控制单元或电动转向锁控制单元时
1.将HDS 连接到数据连接器上。 2.根据 HDS 界面的指示执行智能钥匙进入系统注册操作。 3.智能钥匙进入系统注册后，用所有遥控器确认所有遥控器相关系统正常工作。 |
|
更换PCM、MICU 或遥控器注册时
1.将HDS 连接到数据连接器上。 2.更换智能钥匙进入控制单元时，使用智能钥匙遥控器触碰Engine Start/Stop 按钮。 3.所有遥控器丢失时，根据 HDS 界面的指示切换车辆至 ON模式，然后转至步骤5。 4.将车辆转至 ON 模式。 5.在 SYSTEM SELECTION MENU（系统选择菜单）中选择ONE-PUSH START（一键启动），然后进入 6.选择相应的项目，并根据 HDS 界面的指示执行智能钥匙进入系统注册操作。 7.注册后，用所有遥控器确认系统正常工作。如果更换了PCM，进行更换PCM 后的程序。 |
||
智能钥匙进入门锁控制单元拆卸和安装 |
|
|
注意事项
如果更换智能钥匙进入控制单元，则执行智能钥匙进入注册。如果安装智能钥匙进入控制单元，则确认所有系统均能正常运行。 |
拆卸
2.仪表控制单元 - 拆卸
3.智能钥匙进入控制单元 - 拆卸
 |

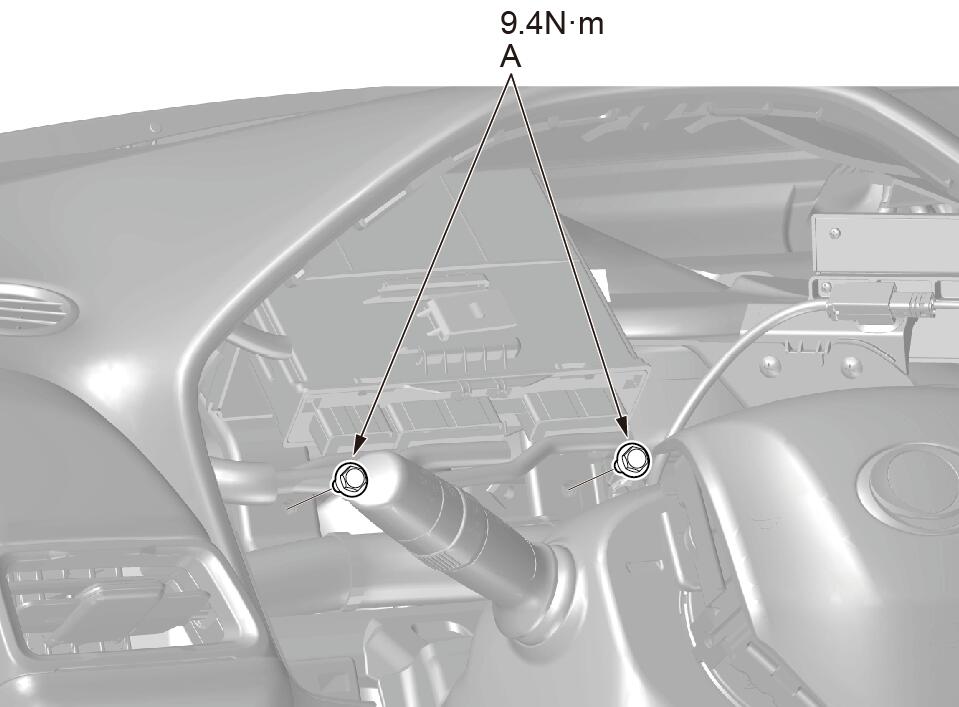

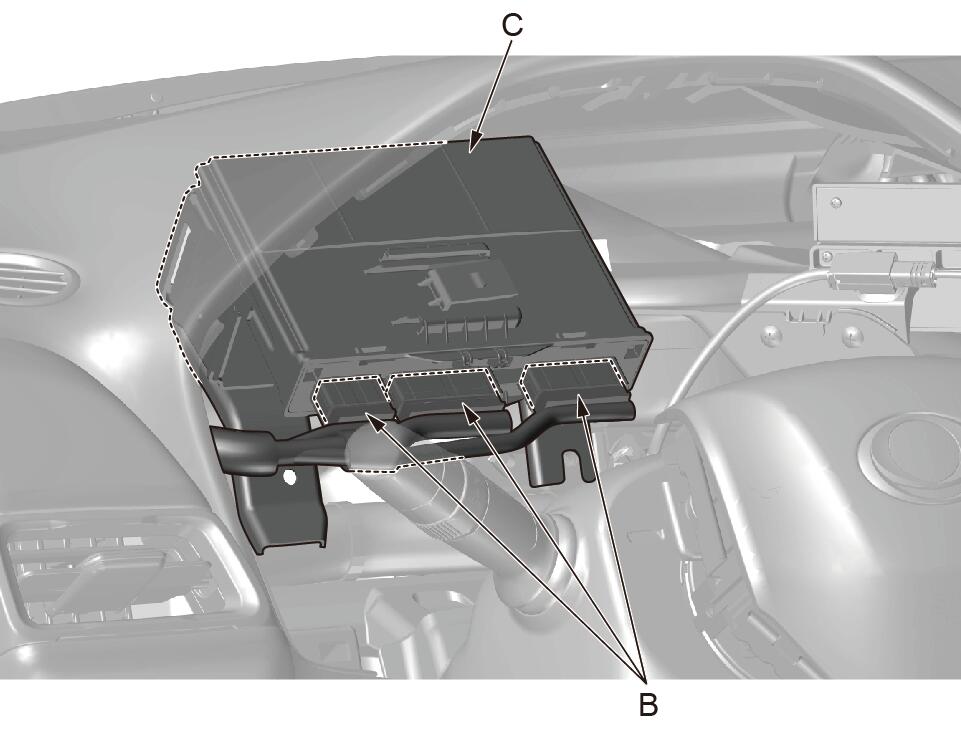

1. 使用10mm长套筒拆卸固定螺栓（A）。 |
 |
2. 脱开插接器（B），取出智能钥匙进入控制单元（C）。 |
 |

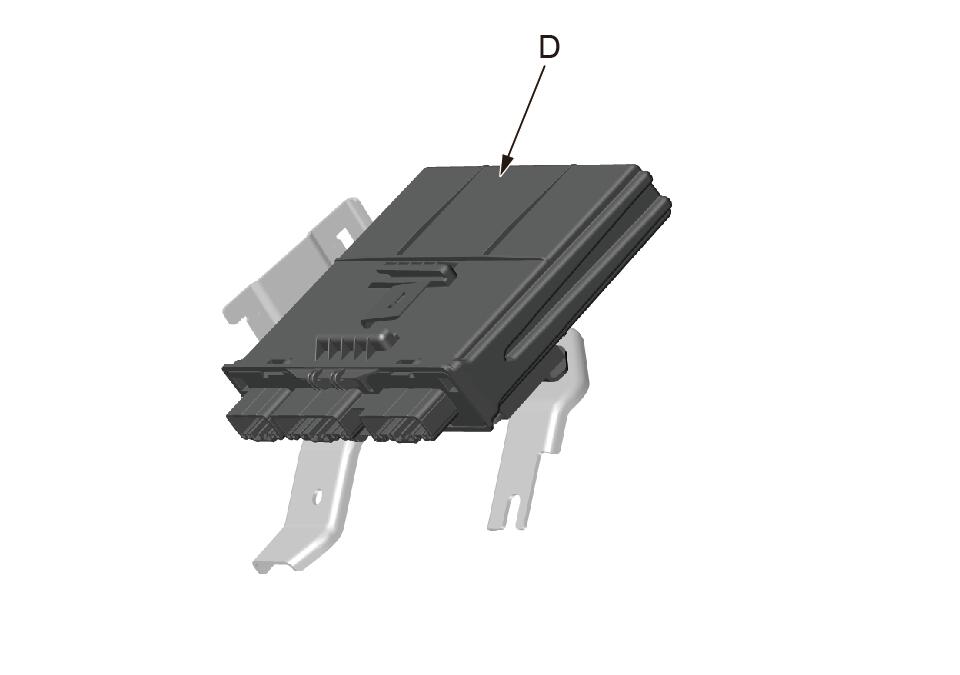

3. 取下智能钥匙进入控制单元 （D）。 |
安装
1. 所有拆下的部件 - 安装
1. 按照与拆卸相反的顺序安装零件。
|
2. 智能钥匙进入系统- 注册
智能钥匙进入 LF 天线（车内前部）拆卸和安装 |
|
拆卸
1. 中央扶手箱 - 拆卸

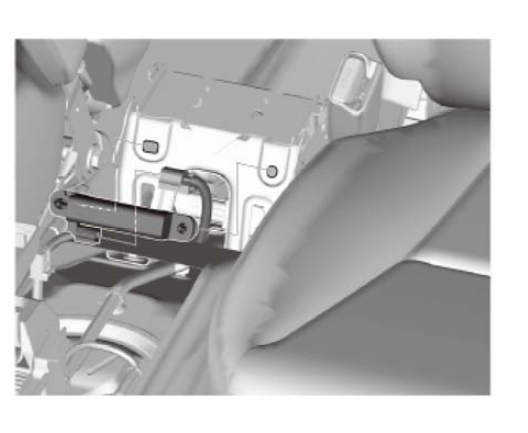

2. 车内前部 LF 天线- 拆卸
 |
安装
1. 所有拆下零件 - 安装
| 1. 按照与拆卸相反的顺序安装零件。 |
智能钥匙进入 LF 天线（车内后部）拆卸和安装 |
|
拆卸
1. 行李箱地板箱 - 拆卸
2. 车内后部 LF 天线- 拆卸
 |

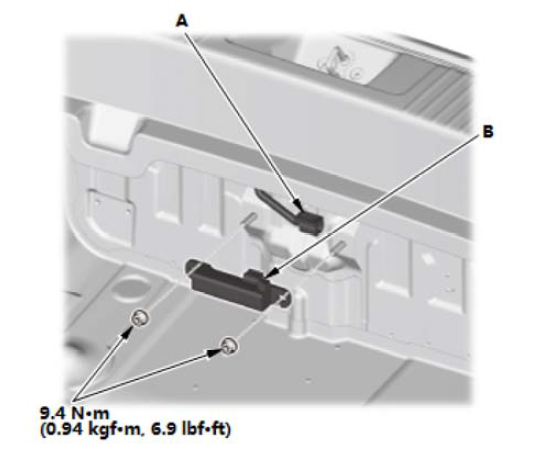

1. 断开插接器 (A)。 2. 拆下车内后部 LF 天线(B)。 |
安装
1. 所有拆下零件 - 安装
| 1. 按照与拆卸相反的顺序安装零件。 |
智能钥匙蜂鸣器拆卸和安装 |
|
拆卸
1. 后保险杠 - 拆卸
2. 遥控器蜂鸣器 - 拆卸
 |

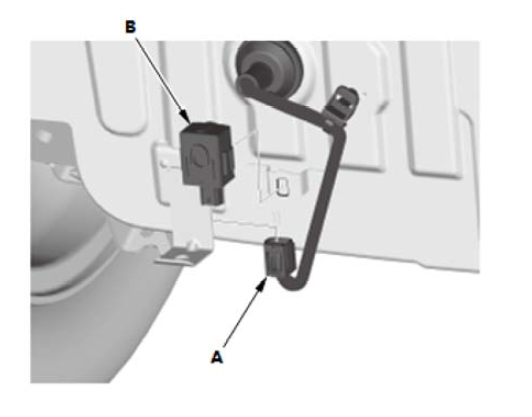

1. 断开插接器 (A)。 2. 拆下遥控器蜂鸣器 (B)。 |
安装
1. 所有拆下零件 - 安装
| 1. 按照与拆卸相反的顺序安装零件。 |

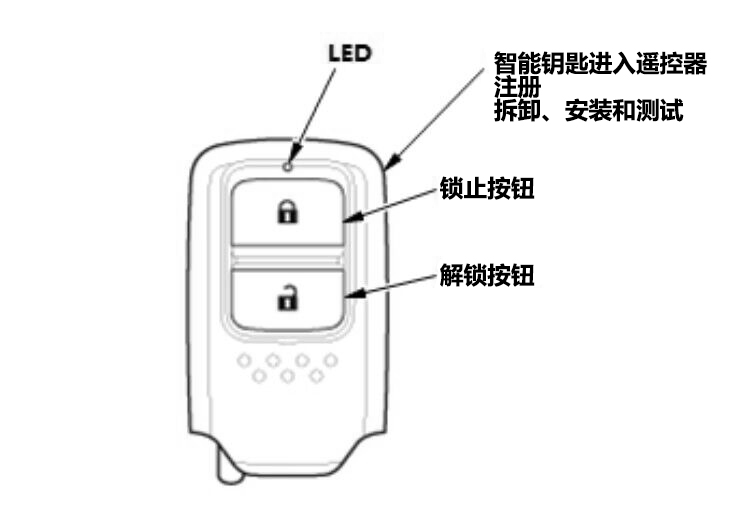

智能钥匙进入遥控拆卸、安装和测试 |
|
所需专用工具
| 图像 | 说明/工具号码 |
 |

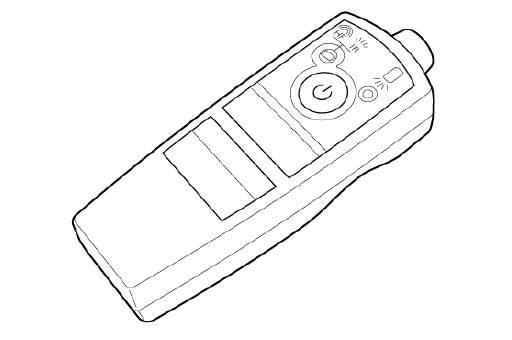

智能钥匙进入检验器 07MAJ-SP00400 |
测试
|
注意事项
|
带HDS
1.遥控器 - 测试
 |
1. 按下发射器锁止或解锁按钮至少 10 次，使遥控器复位。
2. 将HDS 连接到数据连接器上。
5. 打开遥控器，并检查是否有水渍。

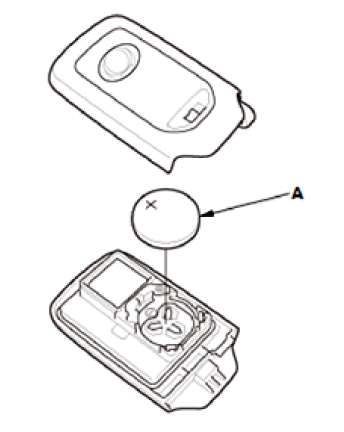

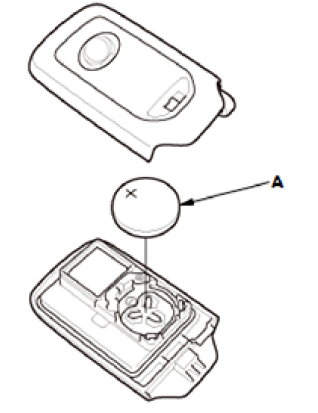

6. 换上一个新的 (CR2032) 遥控器电池 (A)，并按下发射器锁止或解锁按钮，并检查HDS 屏幕的相应。
7. 使用另一个已知良好的遥控器总成并重复步骤3 和 4。
|
不带HDS
1. 遥控器 - 测试
 |

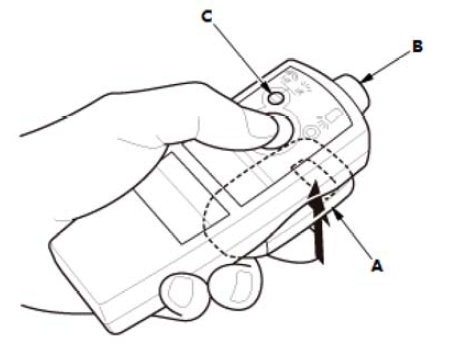

1.将遥控器 (A) 放在智能钥匙上车检验器 (B) 的后面。
－ 电池耗尽或电池电量低，转至步骤3。 |
 |
3. 打开遥控器，并检查是否有水渍。
4. 换上新的遥控器电池 (A) (CR2032)，并通过按下遥控器锁止或解锁按钮至少 10 次来锁止和解锁车门：
5. 重新编程和注册遥控器，然后尝试锁止和解锁车门。
|
智能钥匙进入系统状态日志 |
|
如果怀疑防启动系统有故障，检查HDS 中的状态日志。
1. 连接 HDS 至数据连接器。
2. 将车辆转为ON 模式。
3. 从HDS 屏幕 SYSTEM SELECTION MENU（系统选择菜单）进入 ONE-PUSH START（一键启动），然后选择KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）或BACKUP CONTROL UNIT（备用控制单元）。
|
注意事项
如果 HDS 不能通信，检查智能钥匙进入控制单元电源、搭铁、K 线和 L 线插接器。 |
4. 在 KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）上进入 KEYLESS ACCESS SYSTEM INFORMATION（智能钥匙进入系统信息），然后选择TATUS LOG（状态日志）。
5. 从BACKUP CONTROL UNIT（备用控制单元）进入 SYSTEM INFORMATION（系统信息），然后选择STATUS LOG（状态日志）。
6. 检查状态日志计数。首先用最高的计数，对状态进行故障排除。如果未列出计数，则防盗锁止系统正常。继续进行正常症状故障排除。
状态日志（智能钥匙进入控制单元）
| 状态日志编号 | 可能原因 |
| B-1 B-2 |
|
| C-1 C-2 |
|
| D-1 D-2 D-3 |
|
状态日志（备用控制单元）
| 状态日志编号 | 可能原因 |
| A-1 A-2 A-3 |
|
| B-1 B-2 |
|
| C-1 C-2 |
|
| D-1 D-2 D-3 |
|
智能钥匙进入系统检查 |
|
1. 连接 HDS 至数据连接器。
2. 将车辆转为ON 模式。
3. 从HDS 屏幕 SYSTEM SELECTION MENU（系统选择菜单）进入 ONE-PUSH START（一键启动），然后选择KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）或BACKUP CONTROL UNIT（备用控制单元）。
|
注意事项
如果 HDS 不能通信，检查智能钥匙进入控制单元电源、搭铁、K 线和 L 线插接器。 |
4. 从KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）KEYLESS ACCESS SYSTEM INFORMATION（智能钥匙进入系统信息），然后选择SYSTEM CHECK（系统检查）1或 SYSTEM CHECK（系统检查）2。
5. 从BACKUP CONTROL UNIT（备用控制单元）进入 SYSTEM INFORMATION（系统信息），然后选择SYSTEM CHECK（系统检查）。
6. 如果 HDS 显示 NORMAL N-1，则此时防盗锁止系统正常，参考状态日志。如果 HDS 显示其他信息，如下所述进行检查：
系统检查1（智能钥匙进入控制单元）
| 系统检查编号 | 可能原因 | 检查项目 |
| A-1 A-2 A-3 G-4 |
|
|
| B-1 B-2 G-1 |
|
|
| C-1 C-2 G-2 G-3 |
|
|
| C-3 C-4 |
|
|
| G-5 |
|
|
系统检查2（智能钥匙进入控制单元）
| 系统检查编号 | 可能原因 | 检查项目 |
| D-1 D-2 D-3 |
|
|
| D-4 D-5 |
IGN TRX 线路故障 | 检查IGN TRX 线路 |
系统检查（备用控制单元）
| 系统检查编号 | 可能原因 | 检查项目 |
| A-1 A-2 A-3 |
|
|
| B-1 B-2 |
|
|
| C-1 C-2 |
|
|
| D-1 D-2 D-3 |
|
|
| E-1 E-2 E-3 E-4 E-5 |
智能钥匙进入控制单元未注册 | 注册智能钥匙进入控制单元 |
| F-1 F-2 F-3 F-4 F-5 |
专用模式 | 使用注册钥匙遥控器，将车辆转至 ON 模式，然后转至 OFF(LOCK) 模式 |
智能钥匙进入系统症状故障排除信息 |
|
故障排除前的常规检查
智能钥匙进入系统故障排除前，检查下列项目并解决所有适用的问题。
-
-
- 检查12 V 蓄电池端子保险丝盒中的 A1 号(100 A) 和 A2 号(70 A) 保险丝。
- 检查动力总成舱盖下保险丝/继电器盒中的 B21 号(10 A) 保险丝。
- 检查仪表板下保险丝/继电器盒中的 C32 号(15 A) 保险丝和 C3 号(10 A) 保险丝。
- 检查辅助仪表板下保险丝盒 A 中的 D1-3 号(50 A) 保险丝。
- 检查智能钥匙进入控制单元是否连接不良。
- 用 HDS 检查DTC，如果显示 DTC，首先对DTC 进行故障排除。
- 测试前，用 SELF CHECK（自检）先对智能钥匙进入系统进行故障排除，如果发现任何故障，先对其进行故障排除。
- 确保智能钥匙遥控器不在带硬币的钱包内，未缠绕任何金属材料，远离手机或电脑。
- 确保 12 V 蓄电池充足电。
- 确保智能钥匙遥控器电池电量充足，如果电量低，则更换12 V 蓄电池。
- 确保未使用不同的智能钥匙遥控器，仅使用本田认可的智能钥匙遥控器。
- 确保智能钥匙遥控器未连接钥匙圈或钥匙套，否则从中将钥匙取下。
- 确保未安装配件市场加装附件；拆下所有配件市场加装附件。
- 确保配件市场加装附件未连接到 S-NET 线路：从S-NET 线路上断开所有配件市场加装附件。
- 确保附近没有电气干扰；远离带电气干扰的区域。
-

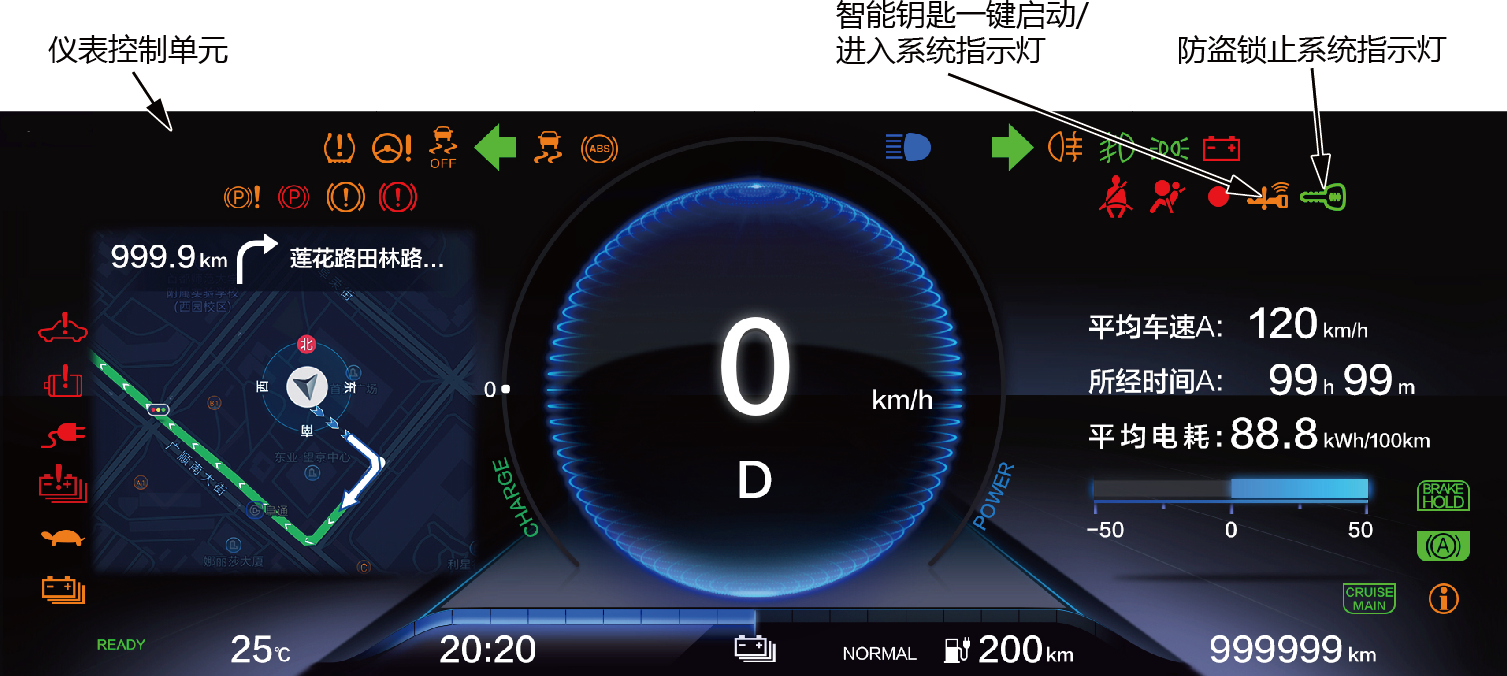

使用防启动指示灯照明模式进行症状故障排除
通过防启动系统指示灯照明模式检查防启动系统和智能钥匙进入系统状态。
正常操作：
车辆位于 ON 模式时，防盗锁止系统指示灯点亮，如果防盗锁止系统代码证实正常，则防盗锁止系统指示灯熄灭。
未识别防启动代码：
当车辆处于 ON 模式，防盗锁止系统代码未识别时，防盗锁止系统指示灯将点亮，然后闪烁直到选择OFF 模式。可以通过使用 HDS 执行系统检查和状态日志检查来检查智能钥匙注册和 S-NET 线路的状态。
当车辆处于 OFF (LOCK) 模式时，防盗锁止系统指示灯将闪烁10 秒以显示单元已经正确复位，防盗锁止系统指示灯仍将熄灭。
防启动指示灯不点亮：
车辆转为ON 模式后，如果防启动指示灯不点亮，则PCM 和仪表控制单元之间的 F-CAN 线路断路或短路。观察故障指示灯(MIL)。如果 MIL 保持点亮状态，转至 FI-ECU 系统故障排除。
防启动指示灯不熄灭：
车辆转为ON 模式后，如果防启动指示灯不熄灭，进行仪表控制单元自诊断功能程序。如果指示灯驱动电路正常，用 HDS 执行 SYSTEM CHECK（系统检查）和 STATUS LOG（状态日志）程序。
系统检查和状态日志
|
注意事项
HDS 可用于：
|
1. 将HDS 连接至数据连接器，然后将车辆转至 ON 模式并遵循 SYSTEM SELECTION MENU（系统选择菜单）上的提示。
|
注意事项
如果 HDS 不能与车辆通信，转至对DLC 电路进行故障排除。 |
2. 从SYSTEM SELECTION MENU（系统选择菜单）进入 ONE-PUSH START（一键启动），然后选择KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）或 BACKUP CONTROL UNIT（备用控制单元）。
3. 从KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）KEYLESS ACCESS SYSTEM INFORMATION（智能钥匙进入系统信息），然后选择SYSTEM CHECK（系统检查）1、SYSTEM CHECK（系统检查）2。
4. 从BACKUP CONTROL UNIT（备用控制单元）进入 SYSTEM INFORMATION（系统信息），然后选择SYSTEM CHECK（系统检查）。
5. 执行 SYSTEM CHECK（系统检查）。如果存在系统检查编号，对显示的项目执行故障排除。
6. 使用 HDS 检查STATUS LOG（状态日志）。首先用最高的计数，对线路进行故障排除。如果所有的线路都是 0，则故障可能不是由防盗锁止系统或智能钥匙进入系统造成的，检查是否有点火或燃油故障。
|
注意事项
一旦修理完成，通过拆下动力总成舱盖下保险丝/继电器盒中的 B21 号(10 A) 保险丝或断开12 V 蓄电池可清除状态日志。 |
智能钥匙进入系统症状故障排除 - 智能钥匙进入指示灯不熄灭或不点亮 |
|
智能钥匙进入系统症状故障排除 - 智能钥匙进入指示灯不熄灭或不点亮
智能钥匙进入系统症状故障排除 - 所有车门和尾门无法锁止和解锁 |
|
智能钥匙进入系统症状故障排除 - 所有车门和尾门无法锁止和解锁
智能钥匙进入系统症状故障排除 - 用智能钥匙遥控无法解锁或锁止车门，但用车门外把手可解锁或锁止 |
|
智能钥匙进入系统症状故障排除 - 用智能钥匙遥控无法解锁或锁止车门，但用车门外把手可解锁或锁止
智能钥匙进入系统症状故障排除 - 用车门外把手接触传感器或锁止开关无法解锁或锁止车门，但可用智能钥匙遥控解锁或锁止 |
|
智能钥匙进入系统症状故障排除 - 用车门外把手接触传感器或锁止开关无法解锁或锁止车门，但可用智能钥匙遥控解锁或锁止
智能钥匙进入系统症状故障排除 - 钥匙插入提醒蜂鸣器未鸣响 |
|
智能钥匙进入系统接触传感器电路故障排除 |
|
智能钥匙蜂鸣器电路故障排除 |
|
智能钥匙进入 LF 天线功能测试 |
|
|
注意事项
测试前，检查是否有 DTC。如果显示 DTC，首先对显示的 DTC 进行故障排除。 |
1.将车辆转为ON 模式。
2. 连接 HDS 至数据连接器。
3. 使用 HDS 从ONE-PUSH START（一键启动）系统选择菜单选择KEYLESS ACCESS CONTROL UNIT（智能钥匙进入控制单元）。
4. 选择SELF CHECK （自检），如果发现任何故障，首先排除该故障。

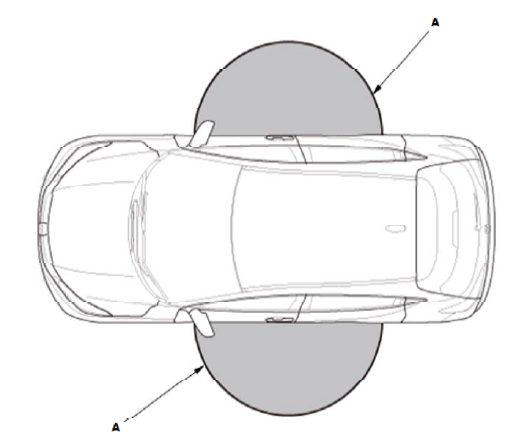

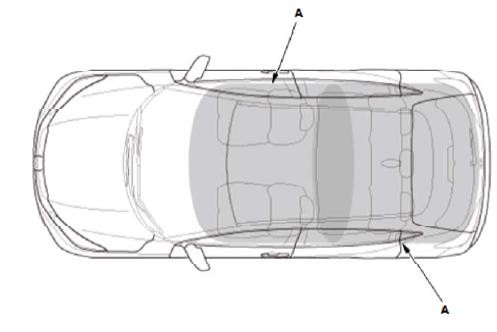

5. 选择FUNCTIONAL TESTS（功能测试），并通过检查LF 天线和智能钥匙遥控器之间的发射区域 (A) 执行天线驱动测试。
| LF 天线位置 | HDS 显示（功能测试） |
| 驾驶员侧车门LF 天线 | 驾驶员侧（车门）天线驱动 |
| 前排乘客侧车门LF 天线 | 前排乘客侧（车门）天线驱动 |
|
注意事项
|
6. 选择FUNCTIONAL TESTS （功能测试），并通过检查LF 天线和智能钥匙遥控器之间的发射区域 (A) （仪表板上、手套箱内、车门储物箱、扶手箱和其他封闭区域除外）执行天线驱动测试。
| LF 天线位置 | HDS 指示（功能测试） |
| 车内前部 LF 天线 | 车内前部天线驱动 |
| 车内后部 LF 天线 | 车内后部天线驱动 |
|
注意事项
不能同时进行功能测试，一次检查一处的 LF 天线。 |
模式在 ACCESSORY 模式和 ON 模式之间切换，但它不更改为 OFF (LOCK) 模式 |
|
诊断程序
-
- 检查智能钥匙进入控制单元
- 检查驻车销开关(CVT)
并检查
-
- 智能钥匙进入控制单元
- ATP-P 线路断路 (CVT)
- 驻车销开关(CVT)
- P-PIN SW 线路断路 (CVT)
- 智能钥匙进入控制单元
模式在 ACCESSORY 模式和 ON 模式之间切换，但它很难更改为 OFF (LOCK) 模式 |
|
诊断程序
-
- 检查智能钥匙进入控制单元
- 检查仪表控制单元
- 检查驻车销开关(CVT)
并检查
-
- 仪表控制单元
- 智能钥匙进入控制单元
- B-CAN 通信线路断路/短路
- F-CAN 通信线路断路/短路
- 速度信号线路断路
- 驻车销开关(CVT)
- P-PIN SW 线路断路 (CVT)
所有车门和尾门不能锁止和解锁 |
|
诊断程序
1. 症状故障排除
并检查
-
- 无钥匙进入控制单元
- LF 天线
- 驾驶员侧车门门锁按钮开关
- 车门外把手接触传感器/门锁开关
- 门锁作动器
- 智能钥匙遥控器
- 智能钥匙遥控器电池电量过低或不足
- 未注册
- 无钥匙进入控制单元
车门不能用智能钥匙遥控器解锁或锁止，但可用车门外把手解锁或锁止 |
|
诊断程序
1. 症状故障排除
并检查
-
- 智能钥匙遥控器电池电量耗尽
- 智能钥匙遥控器
- MICU
- 智能钥匙进入控制单元
- KEY SW 线路短路
- SS1 (+) 线路短路
- SS2 (-) 线路短路
- IG1-A SIG 线路短路
- ACC 线路短路
- B-CAN 通信线路
- 智能钥匙遥控器电池电量耗尽
车门不能用车门外把手接触传感器或门锁开关解锁或锁止，但可用智能钥匙遥控器解锁或锁止 |
|
诊断程序
1. 症状故障排除
并检查
-
- 车门外把手接触传感器/门锁开关
- 智能钥匙进入控制单元
- 智能钥匙遥控器
- LF 天线
- MICU
- 未注册
- 线束/保险丝
- 车门外把手接触传感器/门锁开关
钥匙插入提醒器不发出声音 |
|
诊断程序
1. 症状故障排除
并检查
-
- 仪表控制单元
- 驾驶员侧车门开关
- 无钥匙进入控制单元
- MICU
- KEY SW 线路断路
- 线束
智能钥匙进入系统症状故障排除索引 |
|
| 症状 | 诊断程序 | 并检查 |
| 模式在 ACCESSORY 模式和 ON 模式之间切换，但它不更改为OFF (LOCK) 模式 |
|
|
| 模式在 ACCESSORY 模式和 ON 模式之间切换，但它很难更改为OFF (LOCK) 模式 |
|
|
| 智能钥匙进入指示灯不熄灭或不点亮 | 症状故障排除 |
|
| 所有车门和尾门不能锁止和解锁 | 症状故障排除 |
|
| 车门不能用智能钥匙遥控器解锁或锁止，但可用车门外把手解锁或锁止 | 症状故障排除 |
|
| 车门不能用车门外把手接触传感器或门锁开关解锁或锁止，但可用智能钥匙遥控器解锁或锁止 | 症状故障排除 |
|
| 钥匙插入提醒器不发出声音 | 症状故障排除 |
|
