前排座椅安全带拆卸和安装
注意事项

SRS 部件位于该区域。执行修理或维修前查看 SRS 部件位置和注意事项及程序。

拆卸

1.12 V 蓄电池端子 - 断开


注意事项

断开12 V 蓄电池端子后，等待至少 3 分钟。

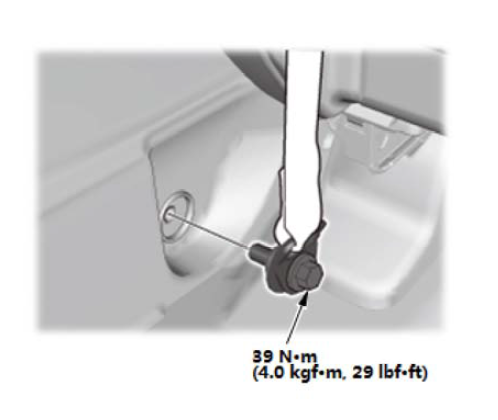

2.前排座椅安全带下锚定器螺栓 - 拆卸

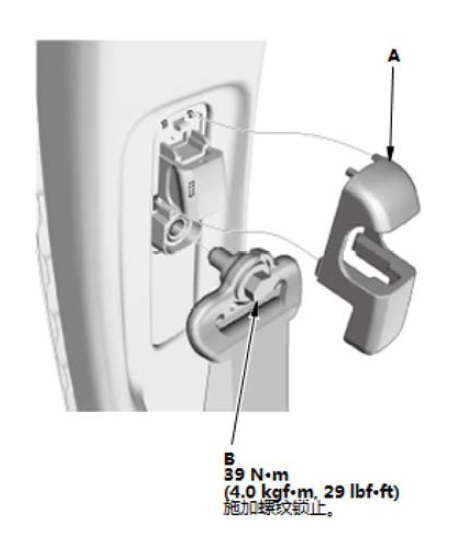

3.前排座椅安全带上锚定器螺栓 - 拆卸

1.拆下前排座椅安全带上锚定器盖(A)。

2.拆下前排座椅安全带上锚定器螺栓 (B)。

4.中间立柱下装饰件 - 拆卸

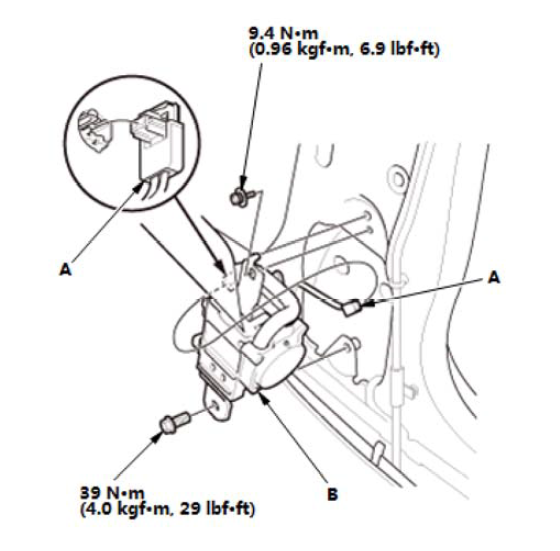

5.前排座椅安全带总成 - 拆卸

1.断开连接器 (A)。
2.拆下前排座椅安全带总成 (B)。

安装

1.所有拆下的零件 - 安装

1.按照与拆卸相反的顺序安装零件。

注意事项

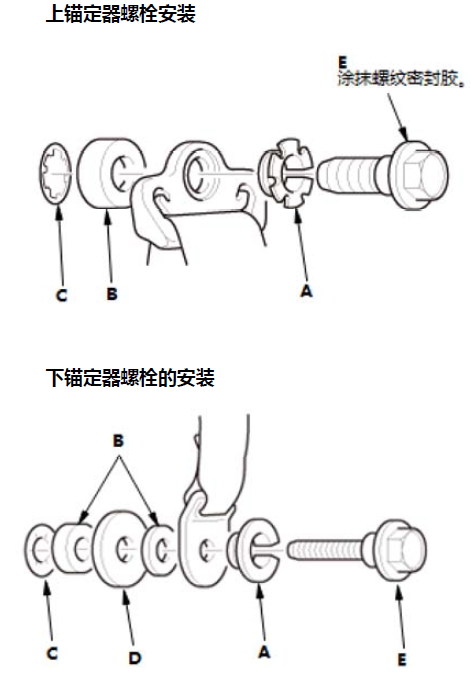

  • 如图所示，在上/下锚定器螺栓 (E) 上装配衬套 (A)、护圈 (B)、齿状锁止垫圈 (C) 和平垫圈 (D)。
  • 重新安装前，在上锚定器螺栓的螺纹上涂抹中等强度的螺纹密封胶。
