后排座椅安全带拆卸和安装

后排左侧/右侧座椅安全带拆卸

1.后侧装饰板-拆卸

2.后排座椅安全带下锚定器螺栓-拆卸

3.三角立柱装饰件-拆卸

带侧窗帘式气囊

4.后排座椅安全带上锚定器螺栓-拆卸

5.后排座椅安全带总成-拆卸

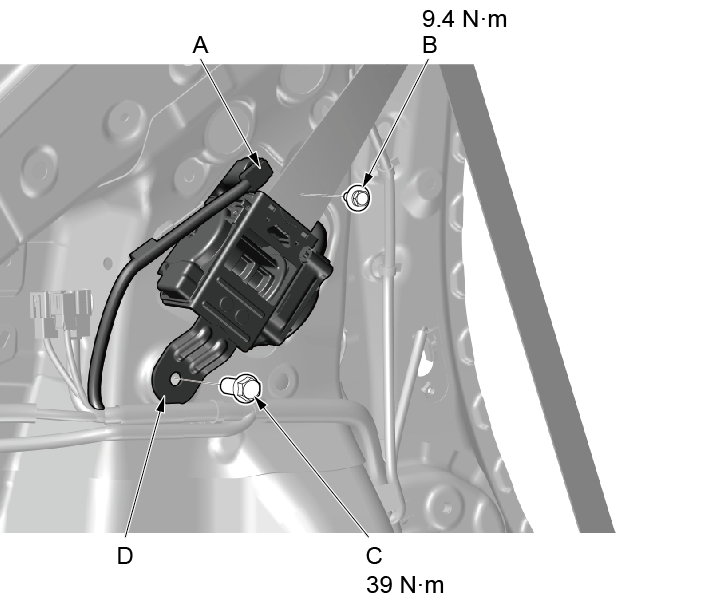

1. 脱开连接器（A），使用 10mm 套筒扳手拆卸安 全带固定螺栓（B），使用 14mm 套筒扳手拆卸安 全带固定螺栓（C）。 2.取下后排座椅安全带总成。

后排左侧/右侧座椅安全带安装

1.所有拆下的零件-安装

1.按照与拆卸相反的顺序安装零件。 注意事项 如图所示，在上锚定螺栓（E）上装配衬套（A）、护圈（B）、（C）和啮状锁止垫圈。

后中间安全带拆卸

1.顶棚内衬-拆卸

2.后中间安全带-拆卸

后中间安全带安装

1.所有拆下的零件-安装

1.按照与拆卸相反的顺序安装零件。 注意事项 如图所示，在螺栓（C）上安装护圈（A）和啮状锁止垫圈（B）。
