空调系统说明 - 冷凝器 |
 |

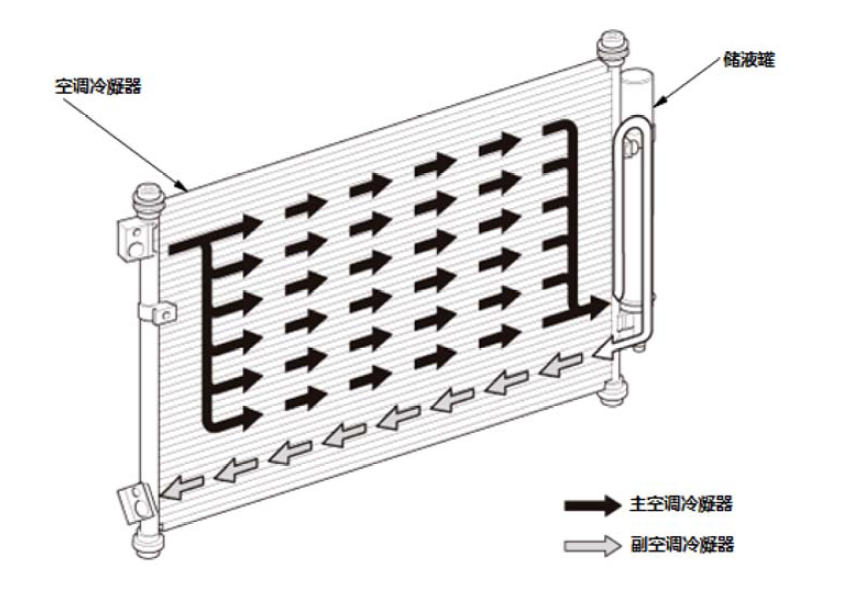

副冷却循环冷凝器系统
冷凝器和储液器/干燥器是集成一体的。主空调冷凝器将空调压缩机的高压及高温制冷剂蒸汽转变为高压及高温液体。这使制冷剂能够将热量释放到车外空气中。储液器/干燥器用作膨胀阀的液体制冷剂储液罐。它还可去除制冷剂杂质和湿气。子空调冷凝器冷却高压及高温液体制冷剂，以进一步改善空调性能。
|
注意事项
此图示仅是一个示例。实际零件的外观和结构可能根据车型的不同而异。 |
空调冷凝器拆卸和安装 |
|
|
警告
当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。 |
人员安全操作注意事项：
1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。
2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。
3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。
4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。
5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。
6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。
7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。
8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。
9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。
车辆安全注意事项：
1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。
2.严防在连接电子动力系统零部件过程中出现任何形式的短路。
3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。
4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。
5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。
6.使用翼子板罩以免损坏油漆表面。
设备安全注意事项：
1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。
2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。
场地安全注意事项：
1.必须在电动车专用维修工位进行维修。
2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。
3.高压系统部件区域贴上高压危险警示标签。
4.场地内需配备防电起火的灭火器。
电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。
拆卸
1.空调制冷剂-回收
2. 12 V 蓄电池端子 - 断开
 |
1.仔细阅读并掌握上述注意事项要点后，才能进行下一步的操作。 2.确保车辆处于 OFF (LOCK) 模式。 3.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。
4.打开盖(F)。 5.从12 V 蓄电池上断开正极端子 (G)。 |
3.充电口支架 - 拆卸
4.动力总成舱盖锁闩- 拆卸
5.空调冷凝器 - 拆卸

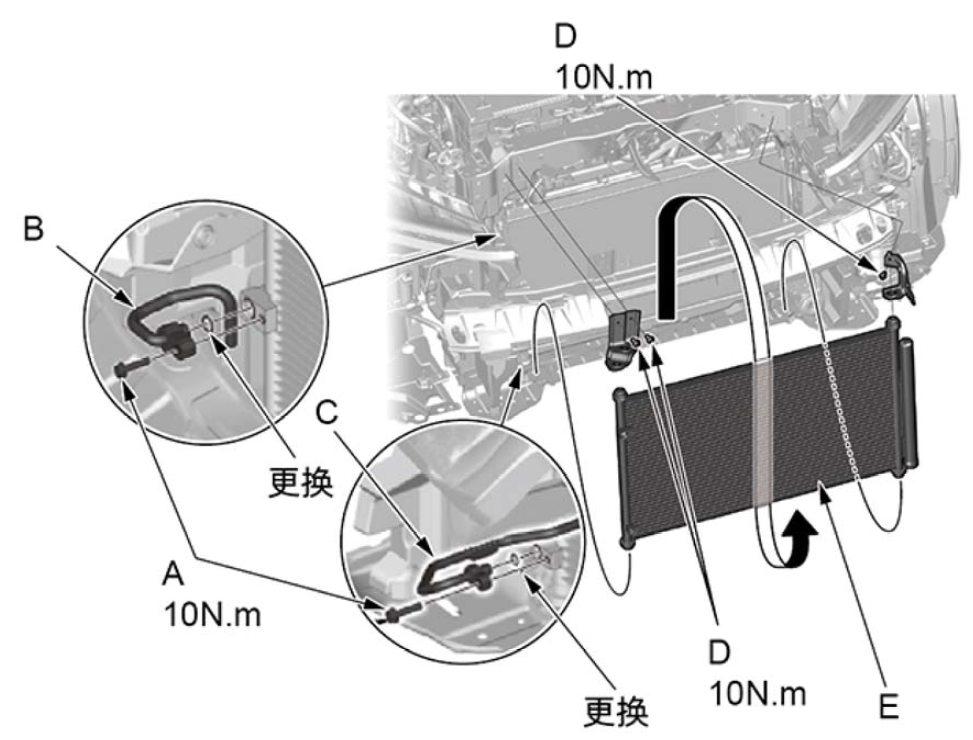

1.使用10mm套筒拆卸空调冷凝器管路固定螺栓（A）（M8×25），脱开空调冷凝器低压管（B）和空调冷凝器低压管（C）。
|
注意事项
脱开空调冷凝器高、低压管时，会有残留的制冷剂喷出。 |
2.使用 10mm 套筒拆卸空调冷凝器支架固定螺栓（D）（M6×14）。
3.取下空调冷凝器（E）。
安装
1.所有拆下的部件 - 安装
|
1.按照与拆卸相反的顺序安装部件，并注意以下事项：
|
散热器和空调冷凝器风扇电机测试 |
|
测试
1.风扇电机-测试
 |

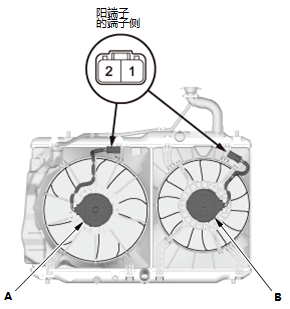

1.将插接器从散热器风扇电机(A) 和空调冷凝器风扇电机(B)上断开。 2.通过将12伏蓄电池电源连接到1号端子、将搭铁连接到2号端子，测试每个电机。 3.如果电机不运转或者运转不平稳，则予以更换。 |
