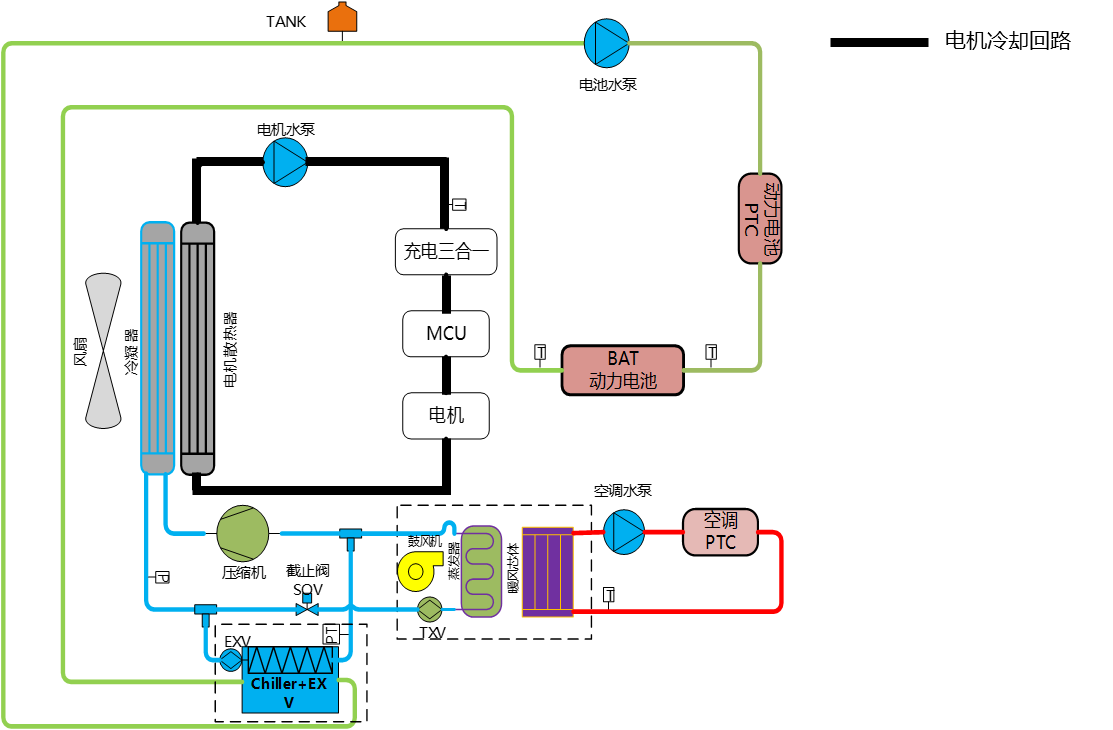

驱动电机冷却系统说明 - 系统图

驱动电机冷却系统控制

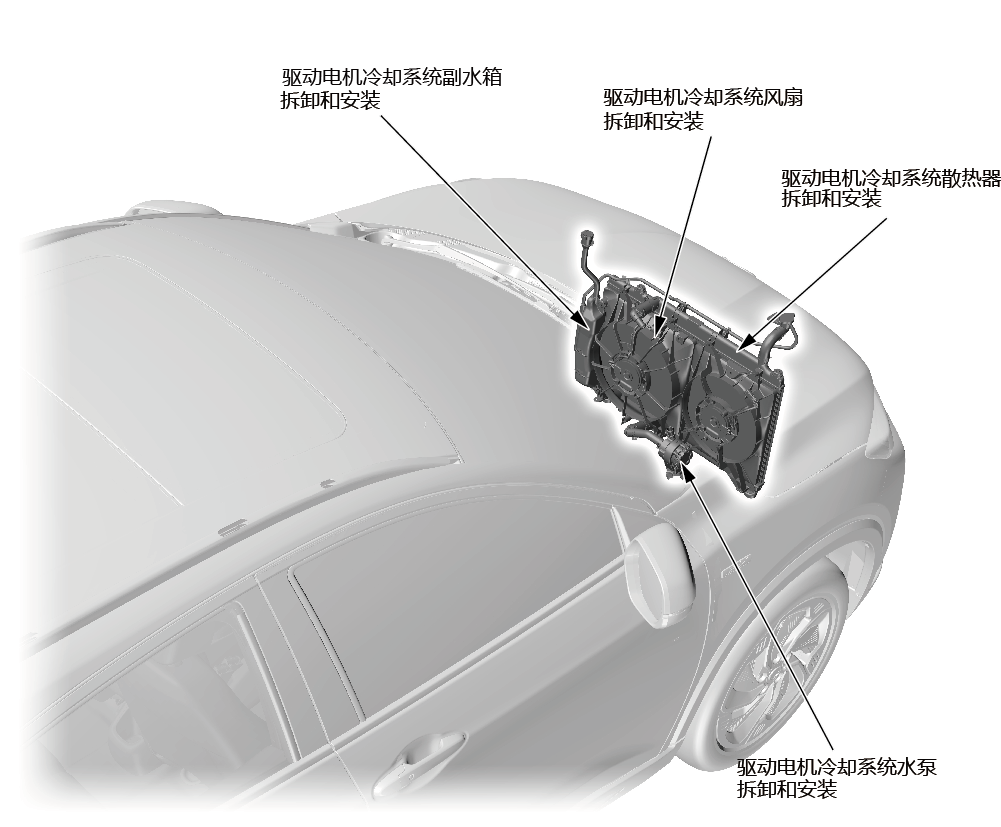

驱动电机冷却系统部件位置索引

驱动电机冷却系统部件位置索引









驱动电机冷却液的更换

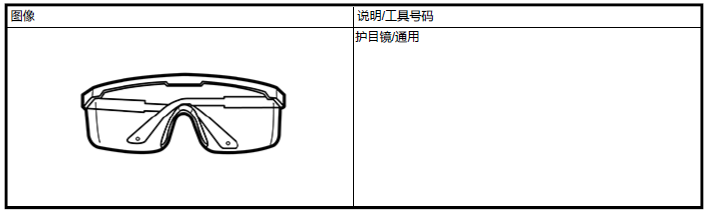

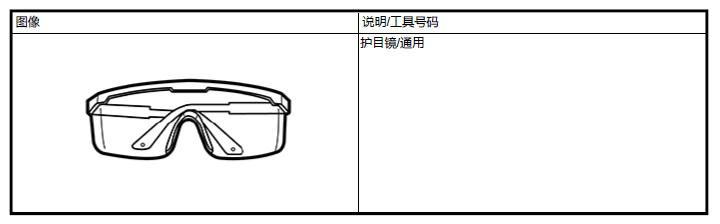

所需专用工具

排空

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

1.注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

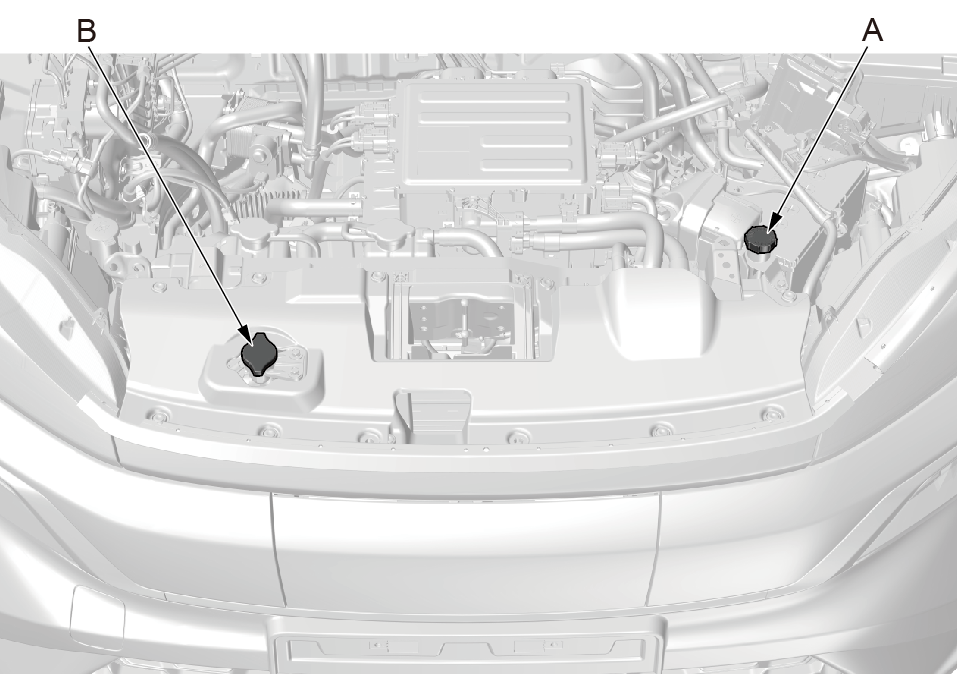

2.驱动电机冷却液水箱盖- 打开

1.打开驱动电机冷却液副水箱盖(A)。

2.打开驱动电机冷却液水箱盖(B)。

3.动力总成下护板 - 拆卸

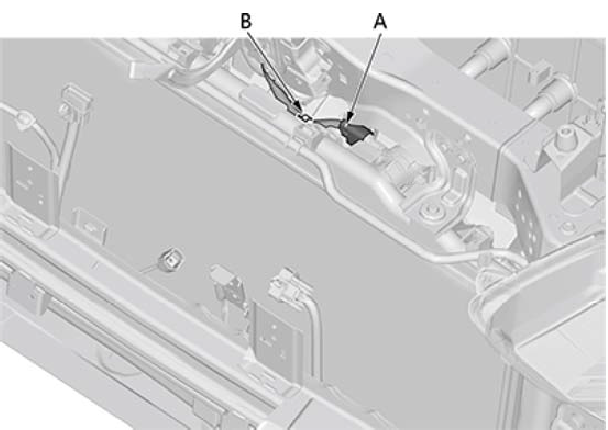

4.驱动电机冷却液 - 排空

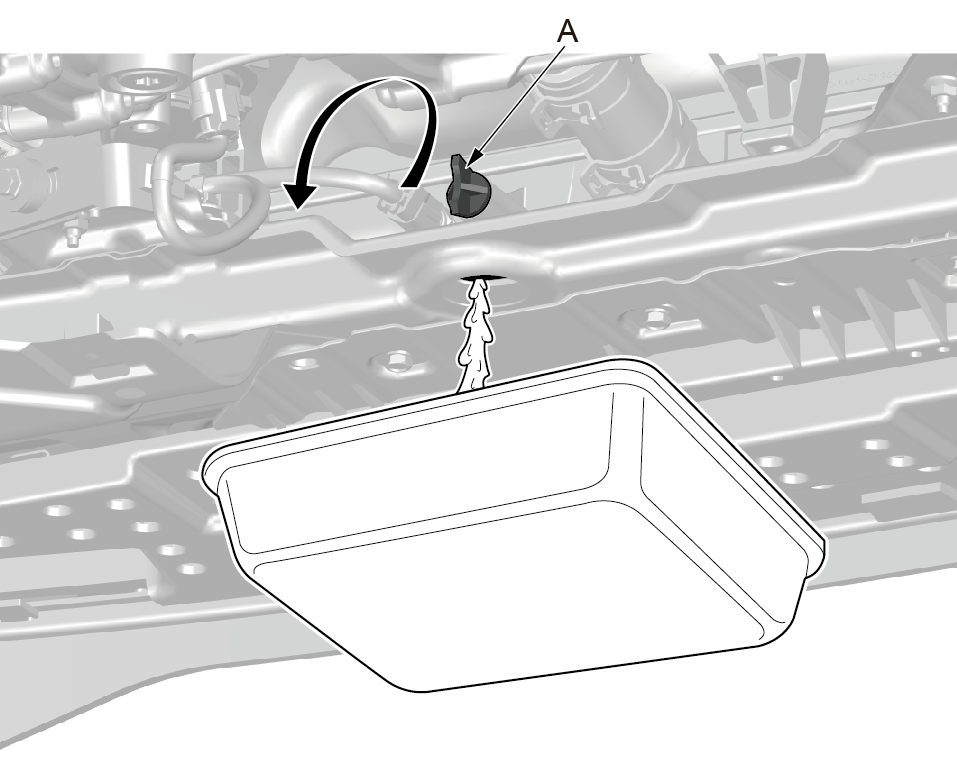

1.将集液盆放置在排水口正下方。

2.打开驱动电机冷却液螺塞(A)。

3.排出驱动电机冷却液后，安装冷却液螺塞(A)。

注意事项
  • 需佩戴护目镜；
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。

加注

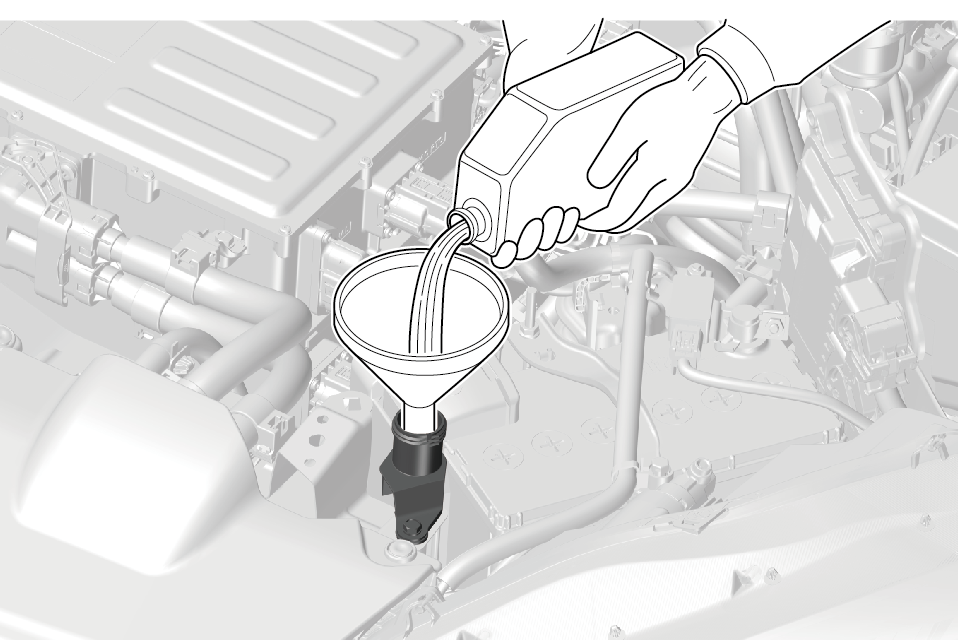

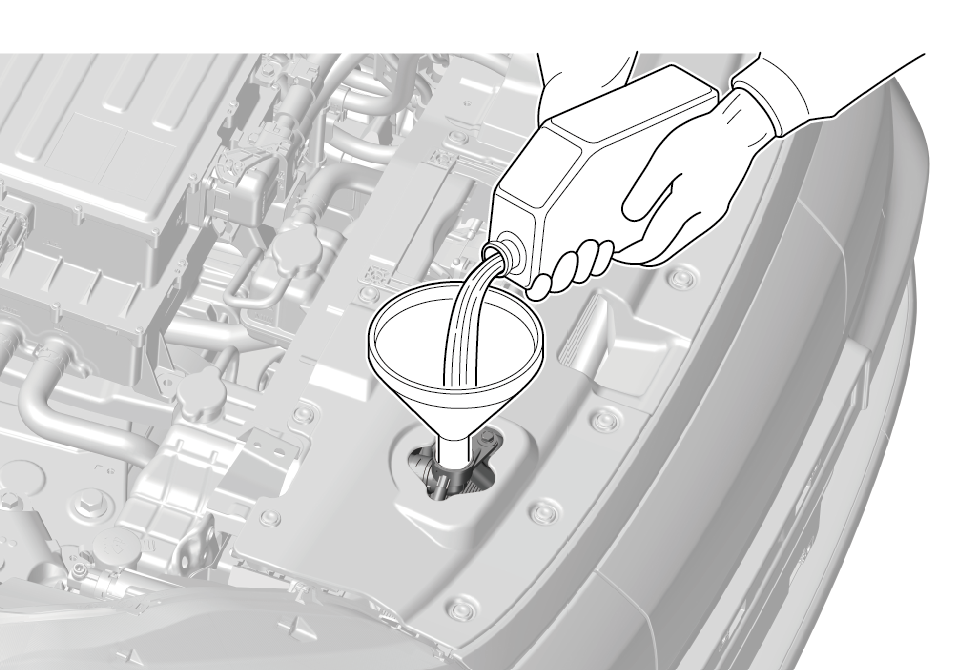

1.驱动电机冷却液 - 重新加注

1.拧开驱动电机冷却液水箱盖。

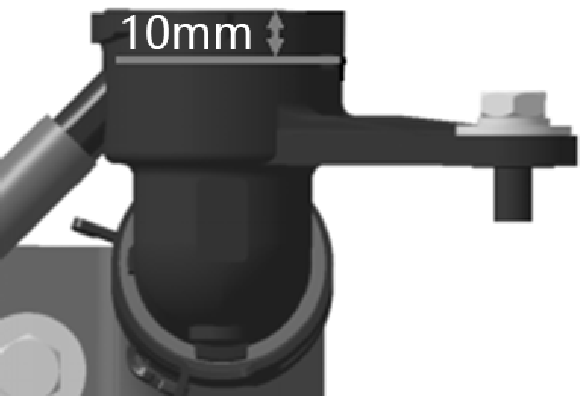

2.加注冷却液（东风本田四季防冻液/冷却液 Type2）至距离加注口10mm位置。

3.连接HDS(诊断仪)，选择系统选择菜单→ 电动传动系统→ 调整 →电机系统冷却液放气，按照HDS（诊断仪）步骤操作。

注意事项
  • 操作时务必保证12V蓄电池电压高于10V。
  • 将车辆转至 READY 模式。
  • 务必使用型号为东风本田四季防冻液/冷却液 Type2冷却液。使用非本田的冷却液会导致腐蚀，引起冷却系统故障或失效。
  • 东风本田四季防冻液/冷却液 Type2冷却液是由50%的防冻剂和50%的水混合而成的。不要添加水。
  • 冷却液更换量约为3.4L。
4.开始排气（水泵运转）时，注意观察冷却液液面高度，添加冷却液，始终保持液面至距离加注口
10mm位置，直至排气结束，拧紧驱动电机冷却液
水箱盖。



5.最后添加冷却液至副水箱MAX线位置。

注意事项
  • 数值设定依据：每一桶冷却液4L，并且有刻度显示，最小精度0.5L。
  • 务必使用型号为东风本田四季防冻液/冷却液 Type2冷却液。使用非HONDA的冷却液会导致腐蚀，引起冷却系统故障或失效。
  • 东风本田四季防冻液/冷却液 Type2冷却液是由50%的防冻剂和50%的水混合而成的。不要添加水。

2.驱动电机冷却液 - 检查

  1.擦拭干净飞溅出的冷却液，检查有无泄漏。如有泄漏，请及时维修。

3.所有拆卸部件 - 安装

  1.按照与拆卸相反的顺序安装所有部件。





驱动电机散热器风扇的拆卸和安装

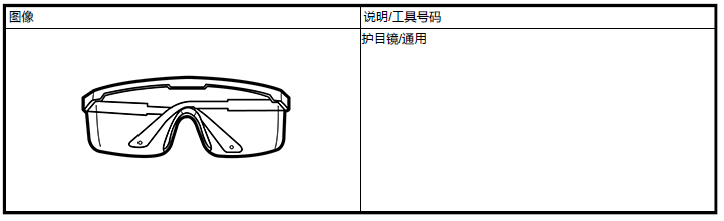

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

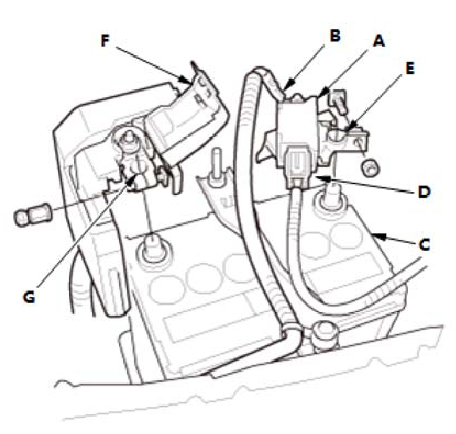

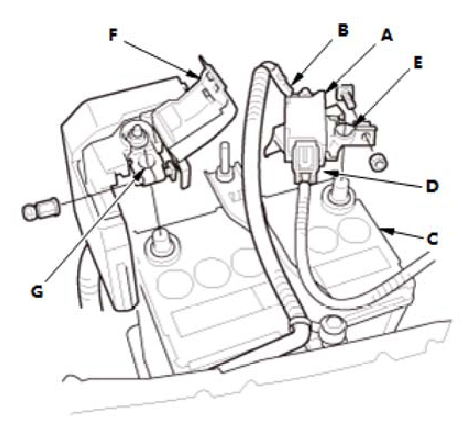

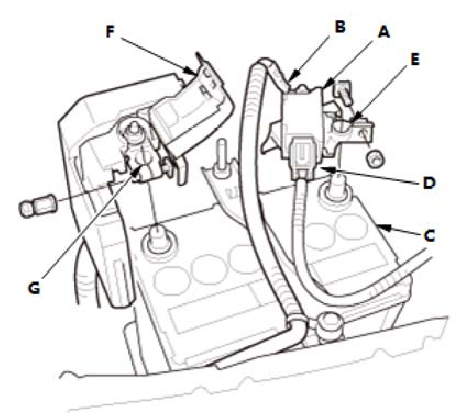

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

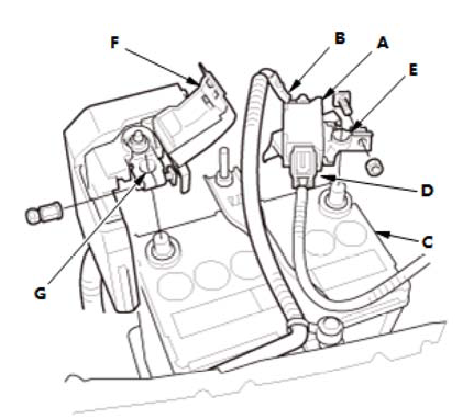

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.驱动电机冷却液 - 排空

4.暖风系统冷却液 - 排空

5.驱动电机电动水泵- 拆卸

6.暖风水泵- 拆卸

7.驱动电机副水箱 - 拆卸

8.驱动电机散热器水管(上方) - 拆卸

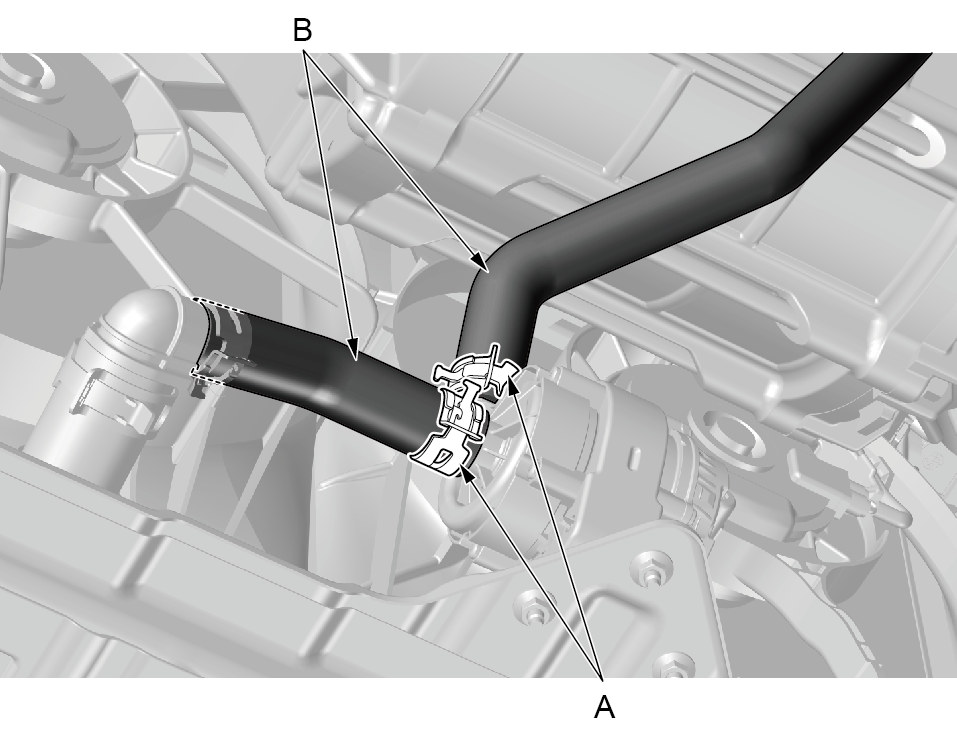

1.使用水管卡箍拆装钳脱开驱动电机散热器水管固定卡箍 (A)，左右摇晃脱开驱动电机散热器进水管
(B)。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

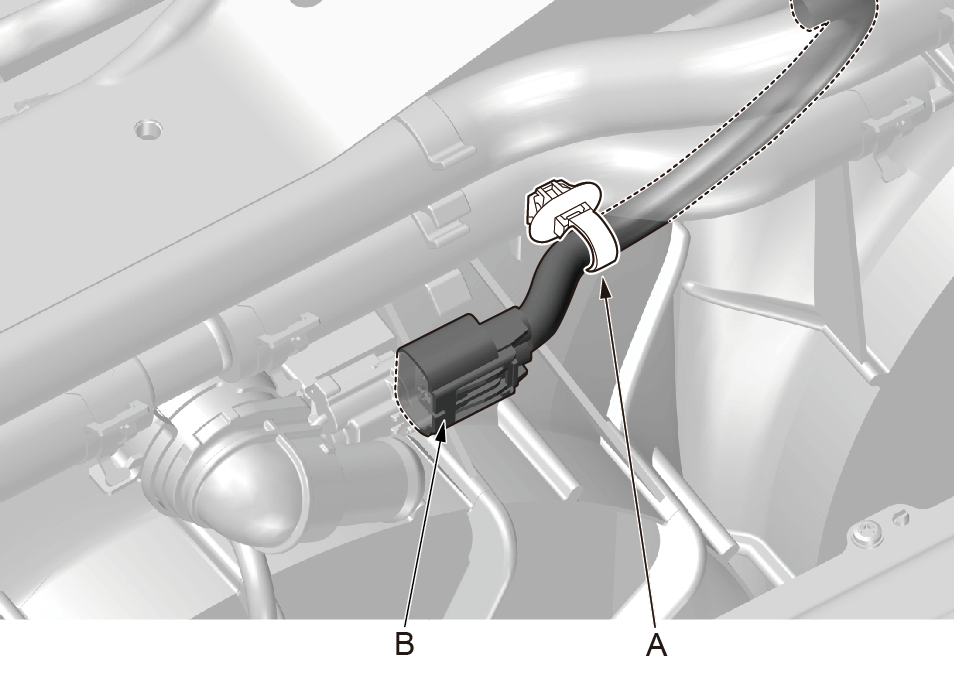

9.驱动电机散热器风扇电缆- 拆卸

1.使用内饰件拆卸工具拆卸驱动电机散热器风扇电缆固定卡扣（A）。

2.脱开驱动电机散热器风扇电缆(B)。

3.使用内饰件拆卸工具脱开驱动电机散热器风扇电缆固定卡扣（C）。

4.脱开驱动电机散热器风扇电缆(D)。



10.驱动电机散热器风扇 - 拆卸

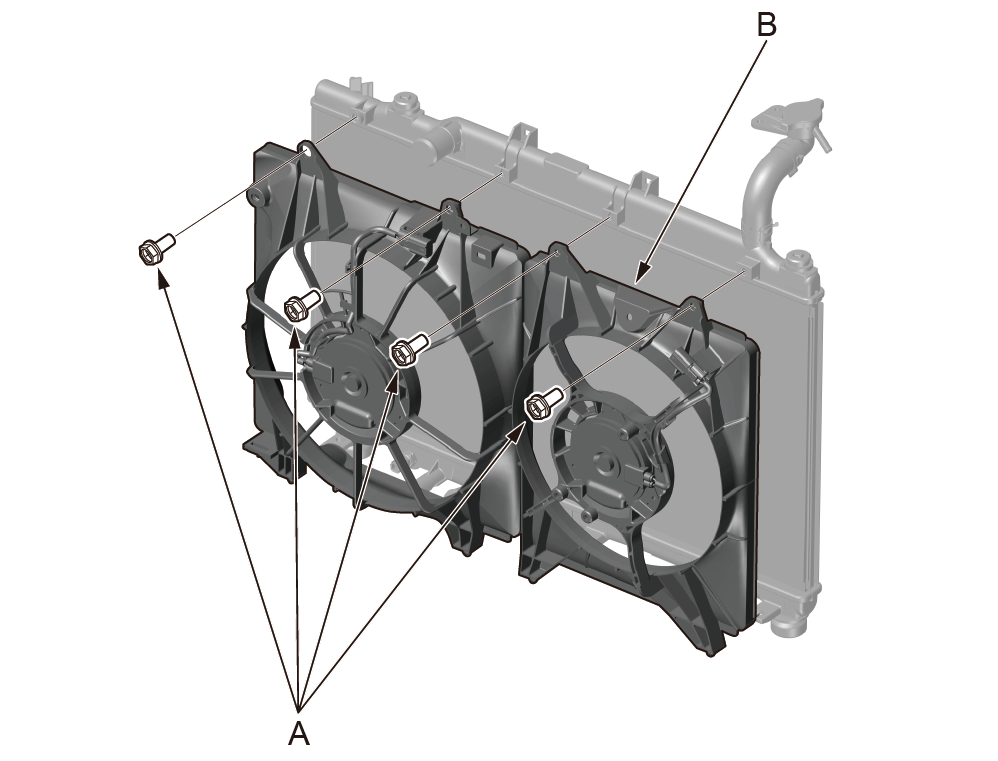

1.使用 10mm 套筒拆卸散热器风扇固定螺栓（A）（M6×14），分别取下驱动电机散热器风扇（B）。

注意

驱动电机冷却风扇空间位置狭小，多次调整角度并缓慢取出，取出冷却风扇时，避免磕碰到其它零件。




安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.暖风系统冷却液 - 加注

3.驱动电机冷却液 - 加注



驱动电机电动水泵的拆卸和安装

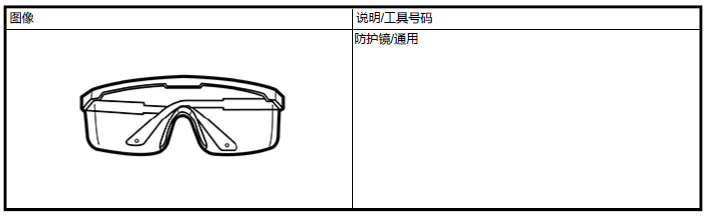

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

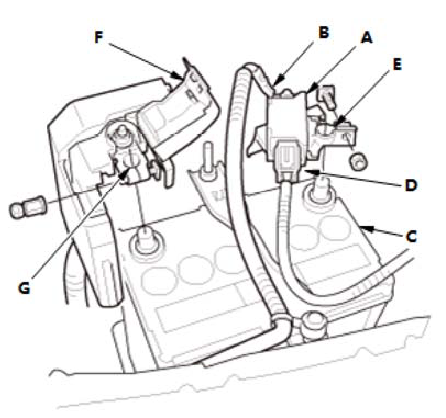

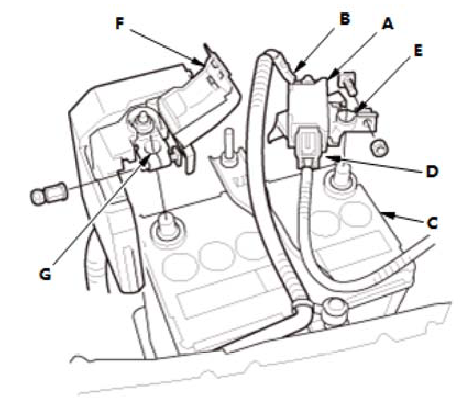

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.驱动电机冷却液 - 排空

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.驱动电机电动水泵电缆- 拆卸

1.向下拨开锁止卡，并按住锁止卡脱开电动水泵电缆插接器(A)。

注意事项

脱开插接器后，务必使用绝缘胶布缠绕，避免剩余冷却液溅入插接器内。

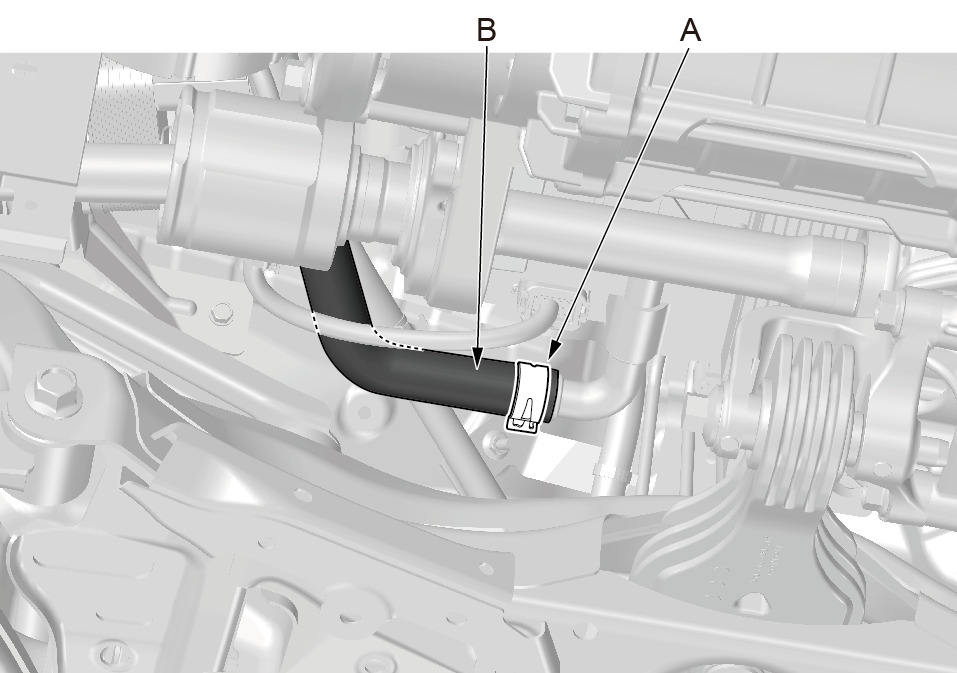

6.驱动电机电动水泵水管 - 拆卸

1.使用水管卡箍拆装钳脱开驱动电机电动水泵水管固定卡箍 (A), 左右摇晃脱开驱动电机电动水泵水管(B)。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

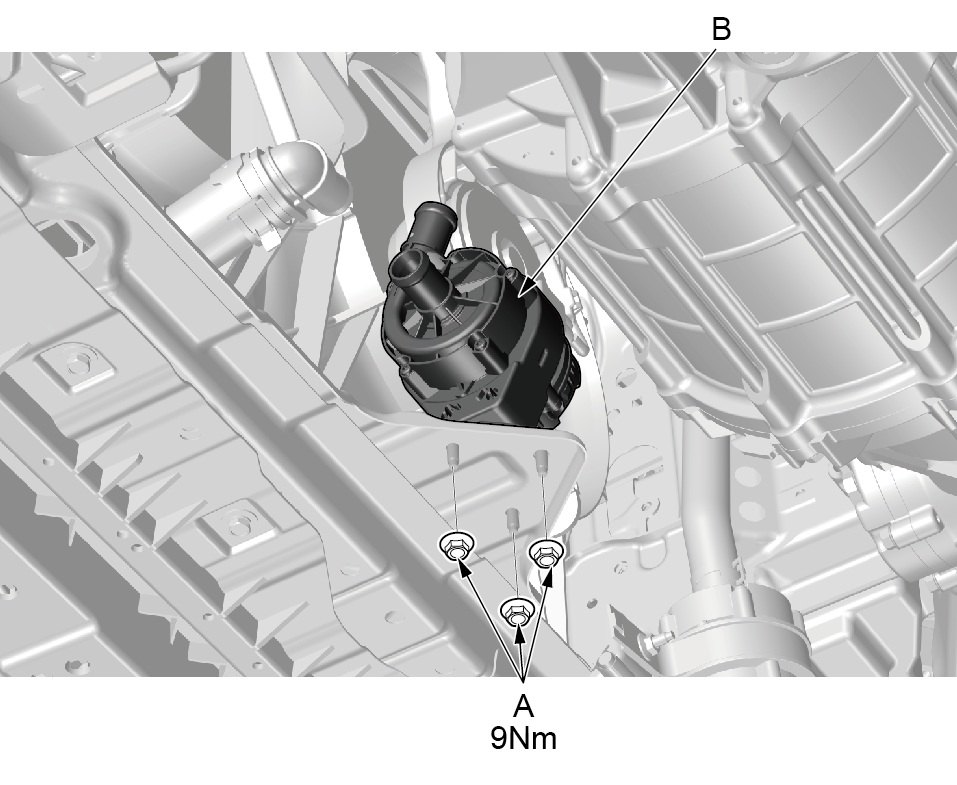

7.驱动电机电动水泵- 拆卸

1.用 10mm 套筒拆卸驱动电机电动水泵3个固定螺
母 (A)。

2.取下驱动电机冷却水泵总成（B），并用干
净布片密封电动水泵管口，防止有异物进入。



安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.驱动电机冷却液 - 加注



驱动电机副水箱的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池 - 拆卸

3.驱动电机冷却系统散热器与副水箱连接水管 - 拆卸

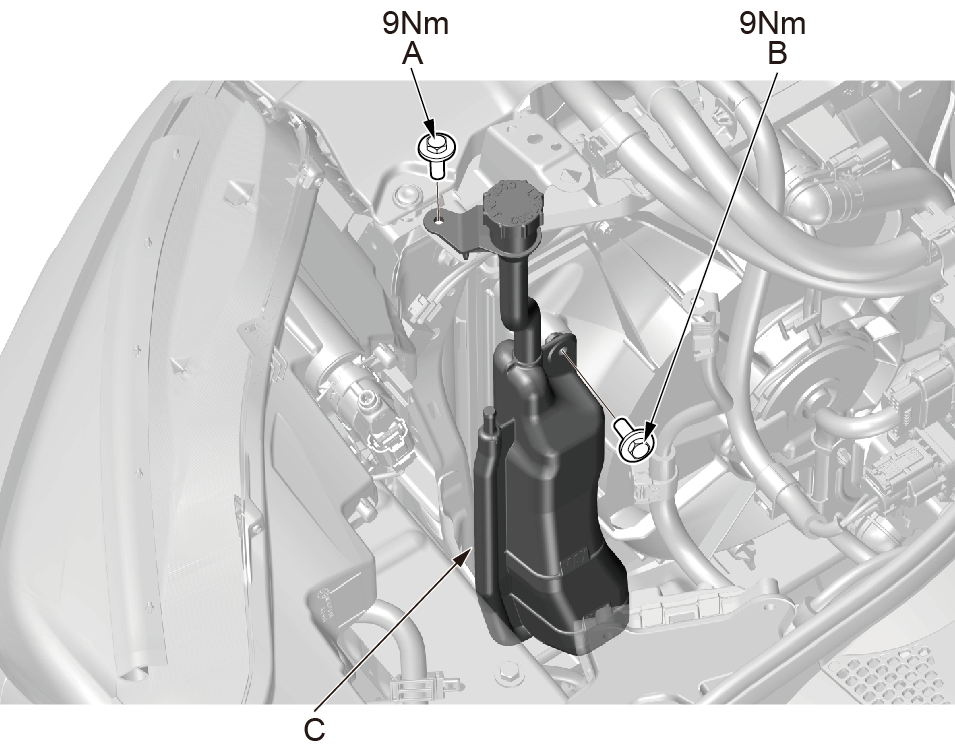

4.驱动电机冷却系统副水箱 - 拆卸

1.使用 10mm 套筒拆卸驱动电机冷却系统副水箱固
定螺栓 (A)（M6×12）。

2.使用 10mm 套筒拆卸驱动电机冷却系统副水箱固定螺栓 (B)（M6×16）。

3.从拆除蓄电池后的空隙中，取出驱动电机冷却系统副水箱（C）。

注意事项
  • 需佩戴护目镜；
  • 取下驱动电机冷却系统副水箱时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。



驱动电机散热器的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.空调系统制冷剂- 回收

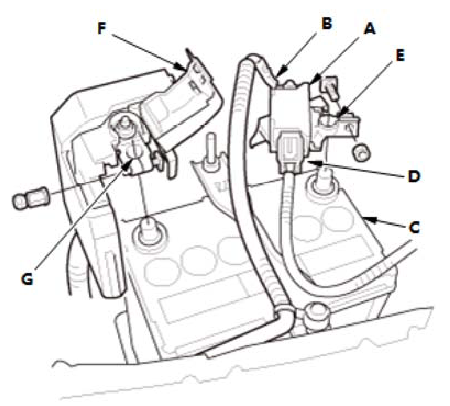

3.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

4.驱动电机冷却液 - 排空

5.驱动电机散热器水管(下方) - 脱开





1.使用水管卡箍拆装钳脱开驱动电机散热器水管固定卡箍 (A), 左右摇晃脱开驱动电机散热器出水管
(B)。

注意事项

脱开驱动电机散热器出水管时，会有残留的驱动电机冷却液流出。
注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

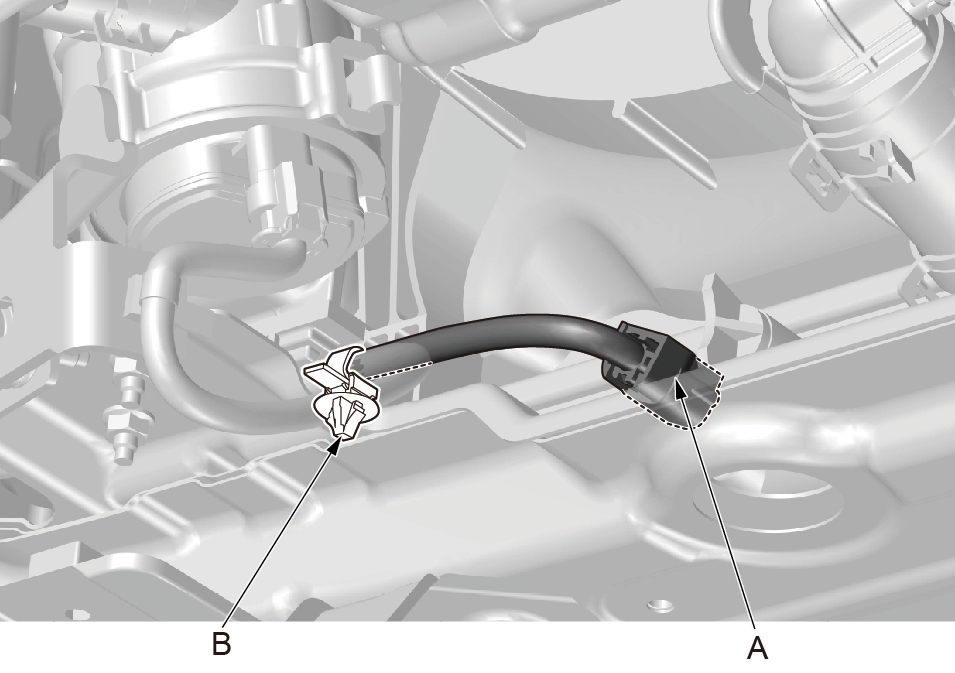

6.驱动电机水温传感器 - 拆卸

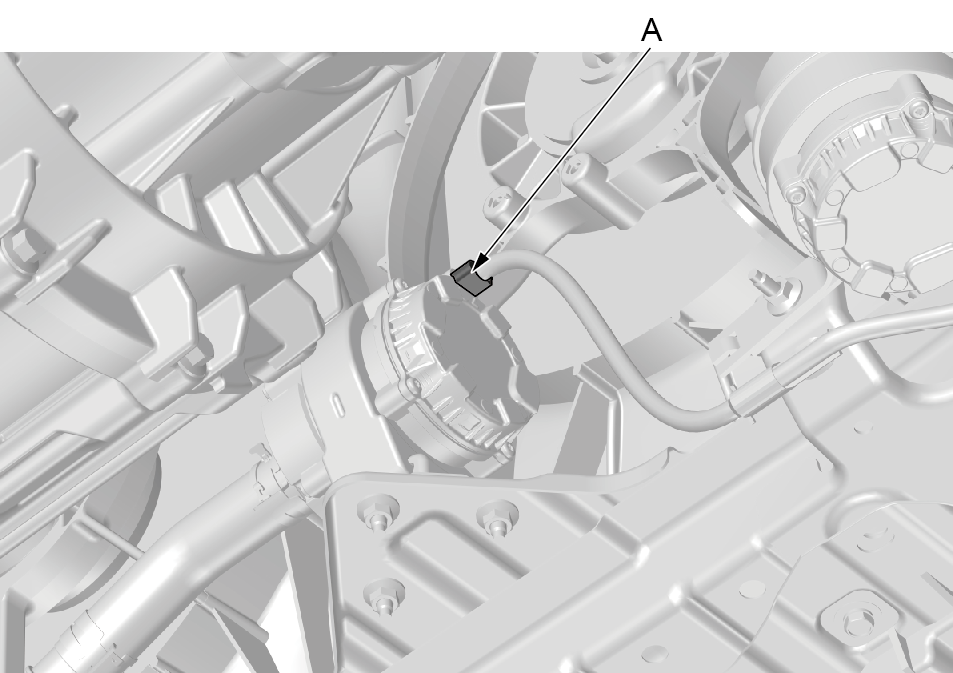

1.脱开驱动电机水温传感器(A)。

2.使用内饰件拆卸工具脱开驱动电机水温传感器线束固定卡夹(B)。

注意事项

脱开插接器后，务必使用绝缘胶布缠绕，避免剩余冷却液溅入插接器内。

7.车辆- 降下
8.驱动电机散热器与副水箱连接水管 - 拆卸

9.驱动电机副水箱 - 拆卸

10.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

11.充电口支架 - 拆卸

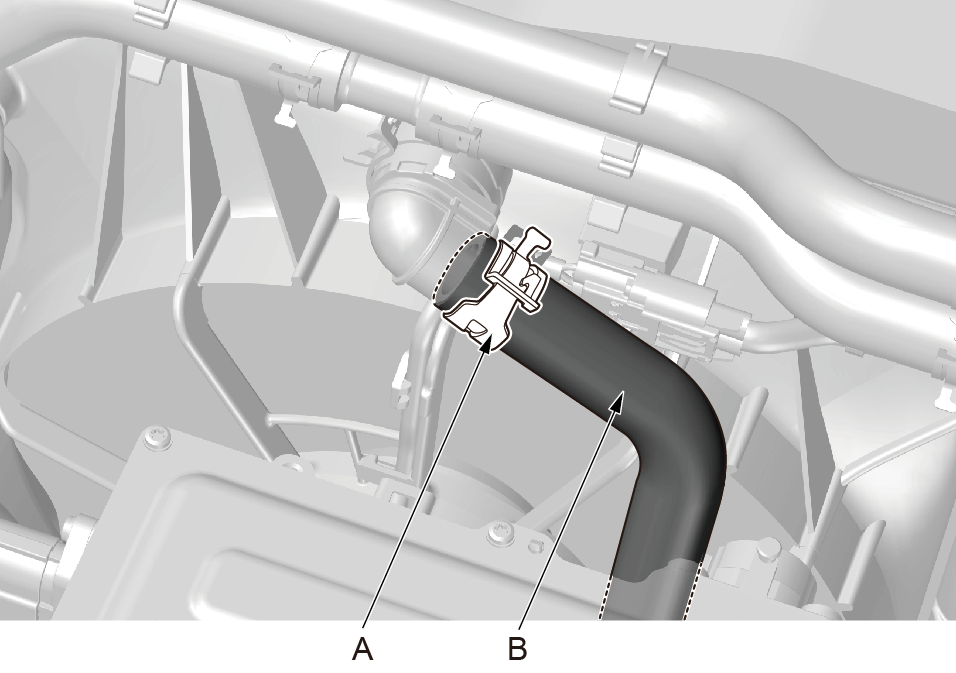

12.驱动电机散热器水管(上方) - 拆卸

1.使用水管卡箍拆装钳脱开驱动电机散热器水管固定卡箍 (A)，左右摇晃脱开驱动电机散热器进水管
(B)。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

13.驱动电机散热器风扇电缆- 拆卸

1.使用内饰件拆卸工具拆卸驱动电机散热器风扇电缆固定卡扣（A）。

2..脱开驱动电机散热器风扇电缆(B)。

3.使用内饰件拆卸工具脱开驱动电机散热器风扇电缆固定卡扣（C）。

4.脱开驱动电机散热器风扇电缆(D)。



14.空调冷凝器 - 拆卸

15.驱动电机散热器带风扇总成 - 拆卸

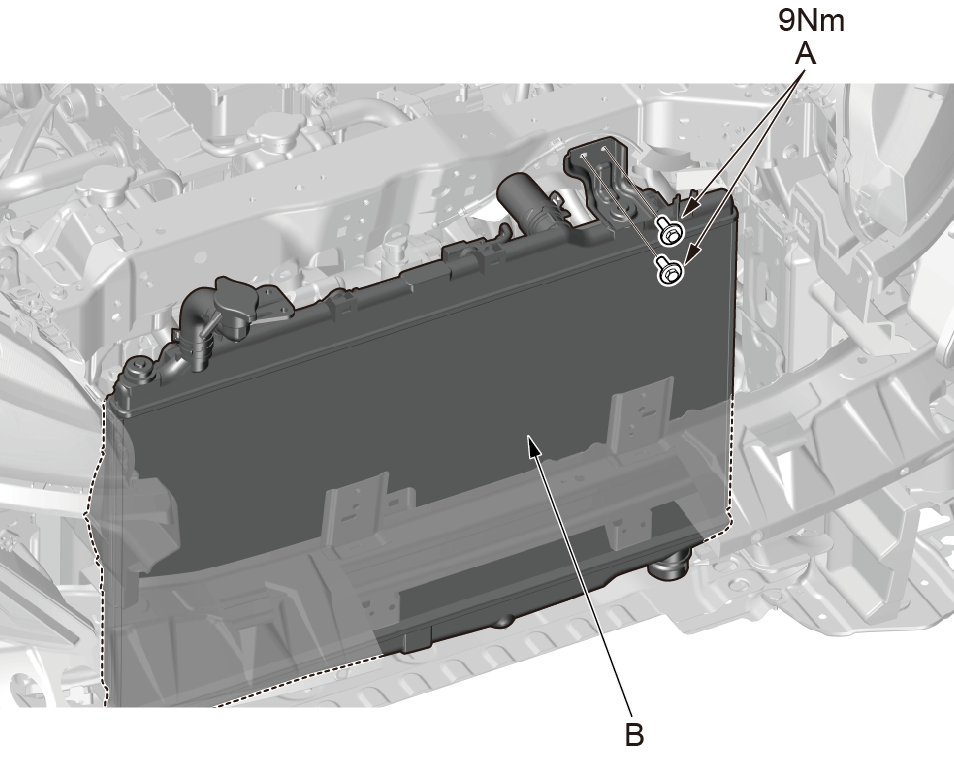

1.使用 10mm 套筒拆卸驱动电机散热器固定螺栓
(A)。
2.取下驱动电机散热器及散热器风扇总成(B)。

注意事项
  • 需佩戴护目镜；
  • 取下散热器总成时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

16.驱动电机散热器总成 - 拆卸

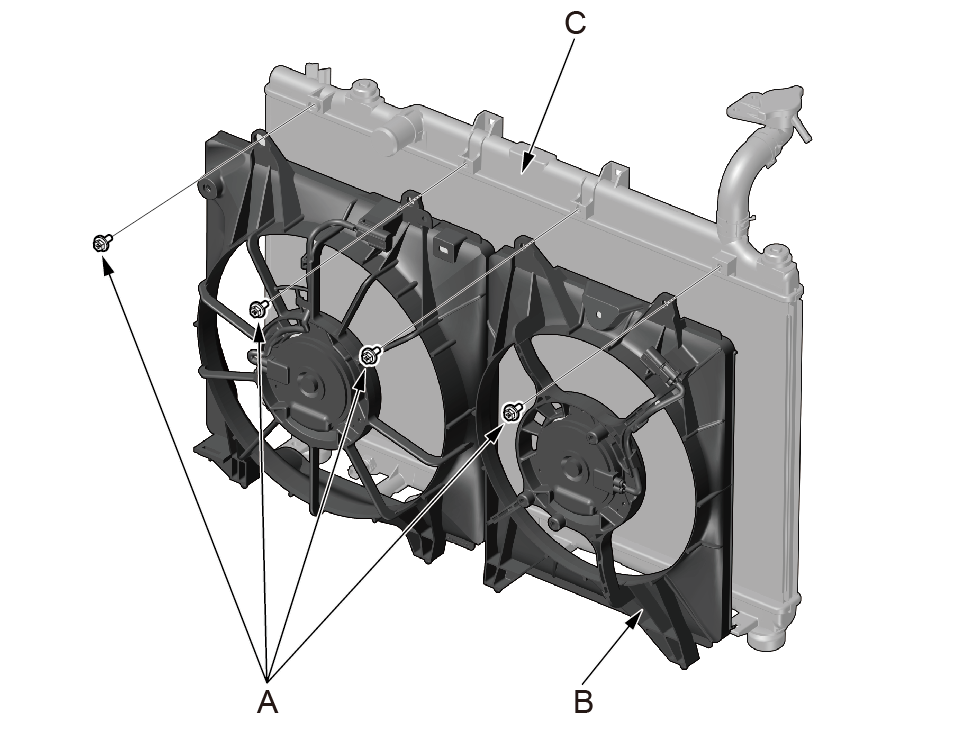

1.使用 10mm 套筒拆卸散热器风扇固定螺栓(A)，取下风扇（B）及散热器总成（C）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.驱动电机冷却液 - 加注

3.空调系统制冷剂- 加注



驱动电机散热器与副水箱连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

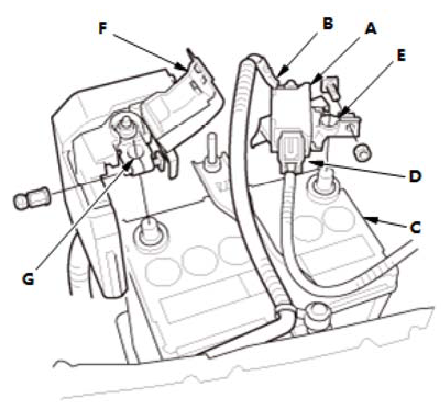

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.散热器盖板- 拆卸

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.驱动电机散热器与副水箱连接水管 - 拆卸

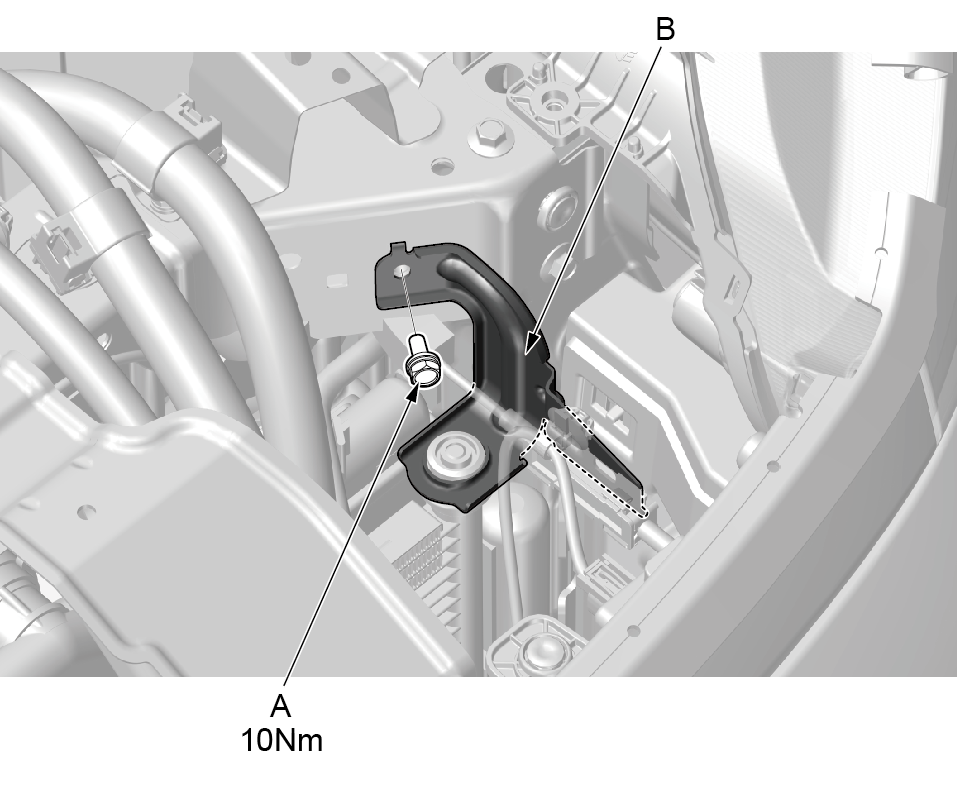

1.使用 10mm 套筒扳手拆卸空调冷凝器左边支架固
定螺栓（A）（M6×14），并取下冷凝器左边支架
（B）。

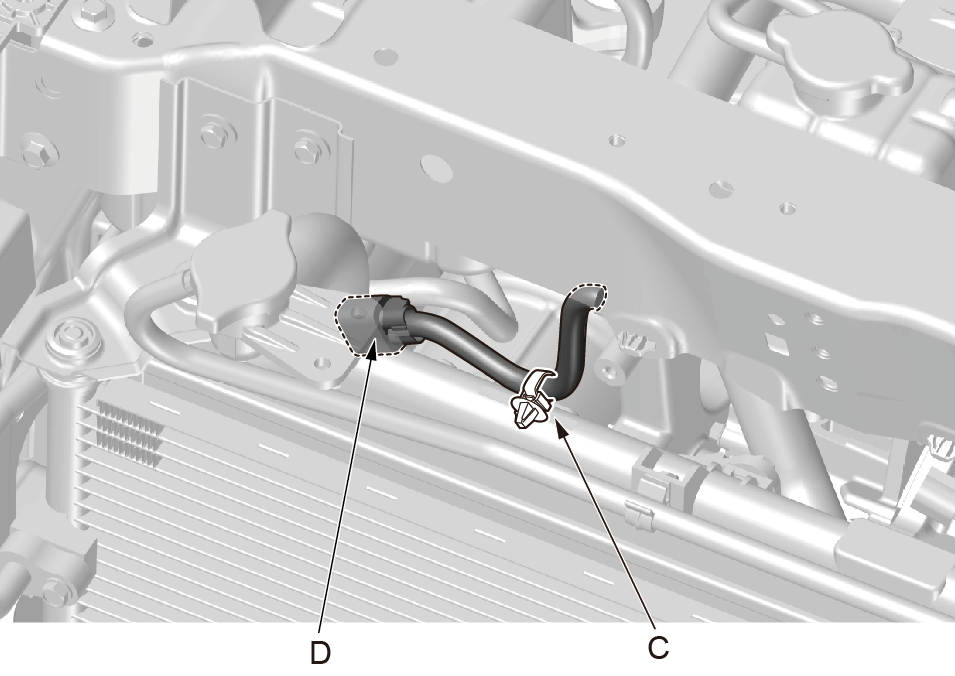

2.脱开副水箱与水管（C）的连接。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

3.脱开驱动电机散热器与副水箱的连接水管。

4.从固定卡夹（D）上脱开副水箱连接水管（E），并取下。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。



驱动电机散热器与电动水泵连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.驱动电机冷却液 - 排空

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.驱动电机散热器与电动水泵连接水管 - 拆卸

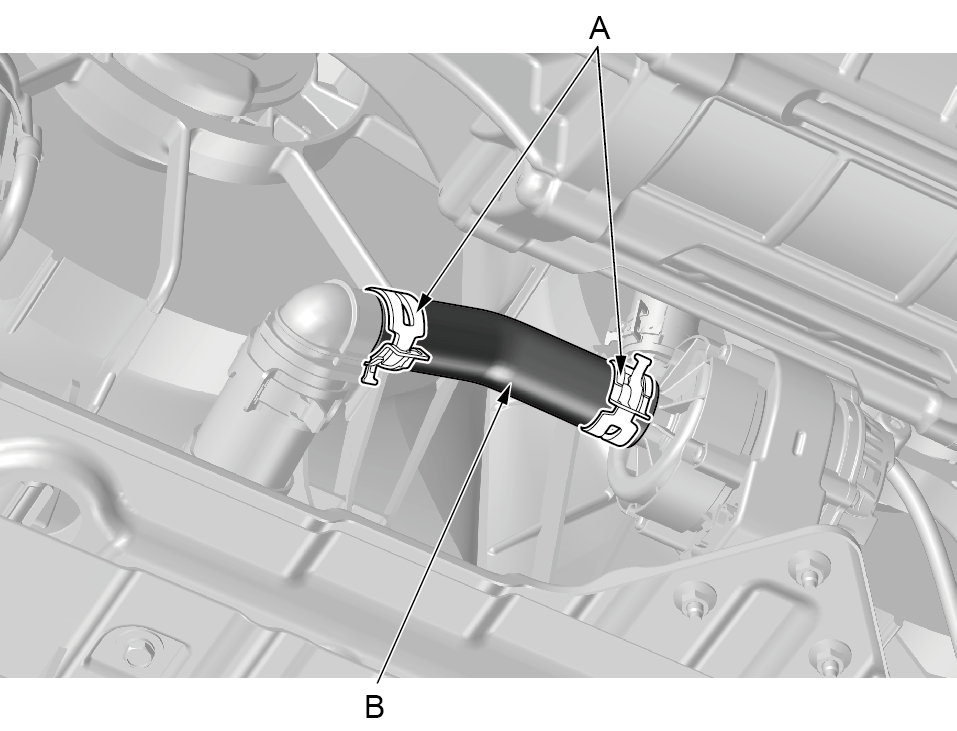

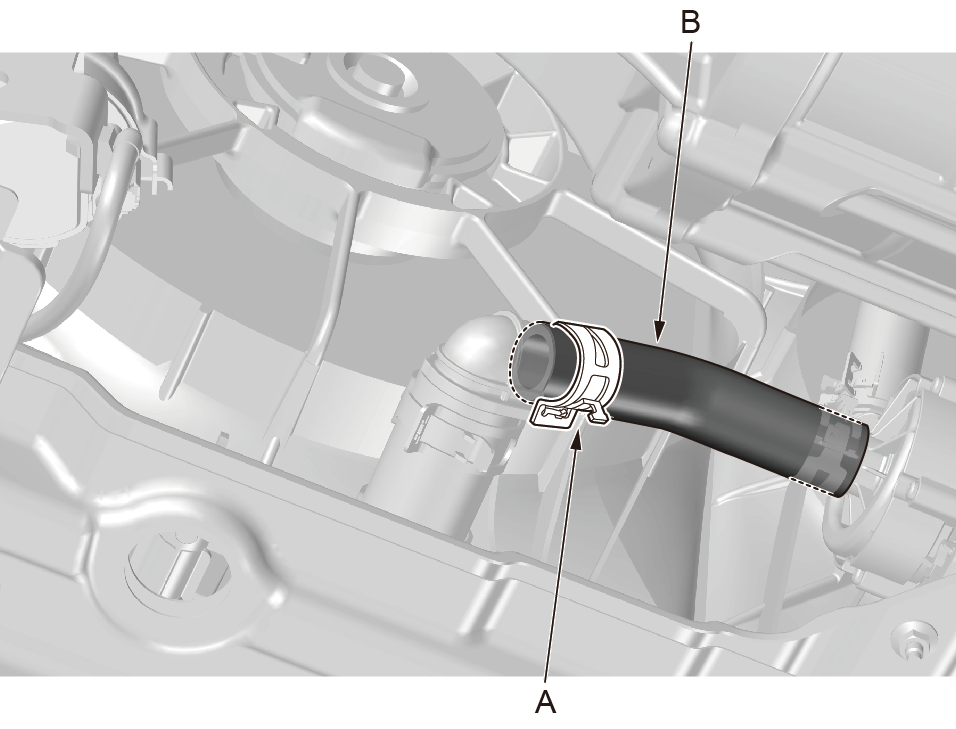

1.使用水管卡箍拆装钳脱开驱动电机散热器与电动水泵连接水管固定卡箍(A)。

2.左右晃动脱开并取下驱动电机散热器与电动水泵连接水管(B)。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.驱动电机冷却液 - 加注





三合一与电动水泵连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.驱动电机冷却液 - 排空

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.三合一与电动水泵连接水管 - 拆卸

1.使用水管卡箍拆装钳脱开三合一与电动水泵连接水管固定卡箍（A）。

2.左右摇晃脱开水管与电动水泵的连接，取下三合一与电动水泵连接水管（B）。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.驱动电机冷却液 - 加注



三合一与电机控制单元连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.驱动电机冷却液 - 排空

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

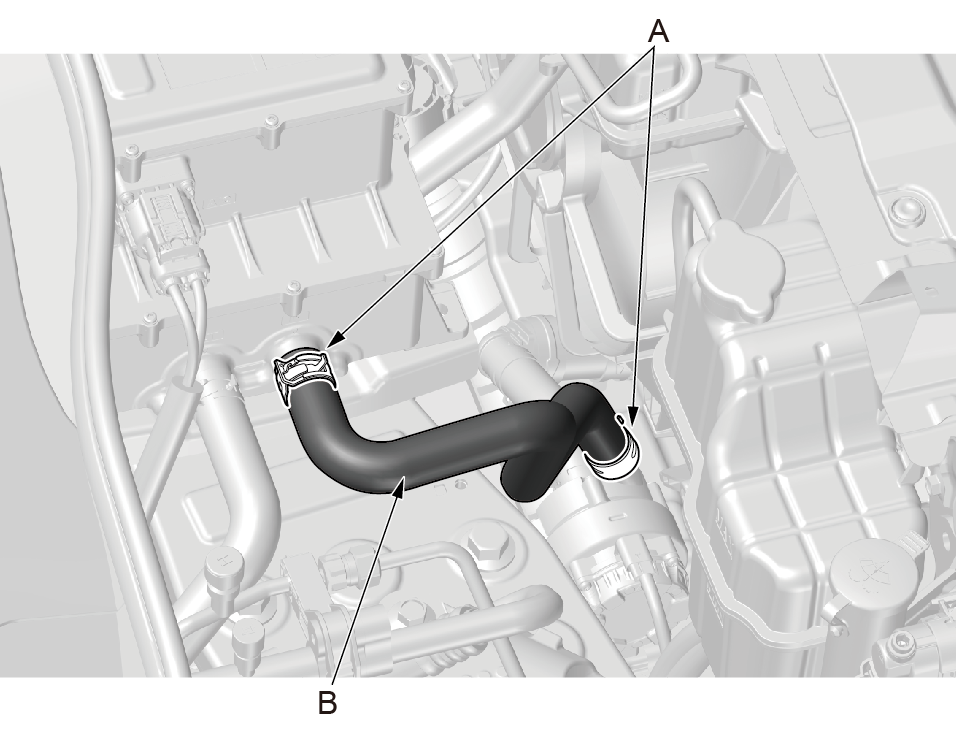

5.三合一与电机控制单元连接水管 - 拆卸

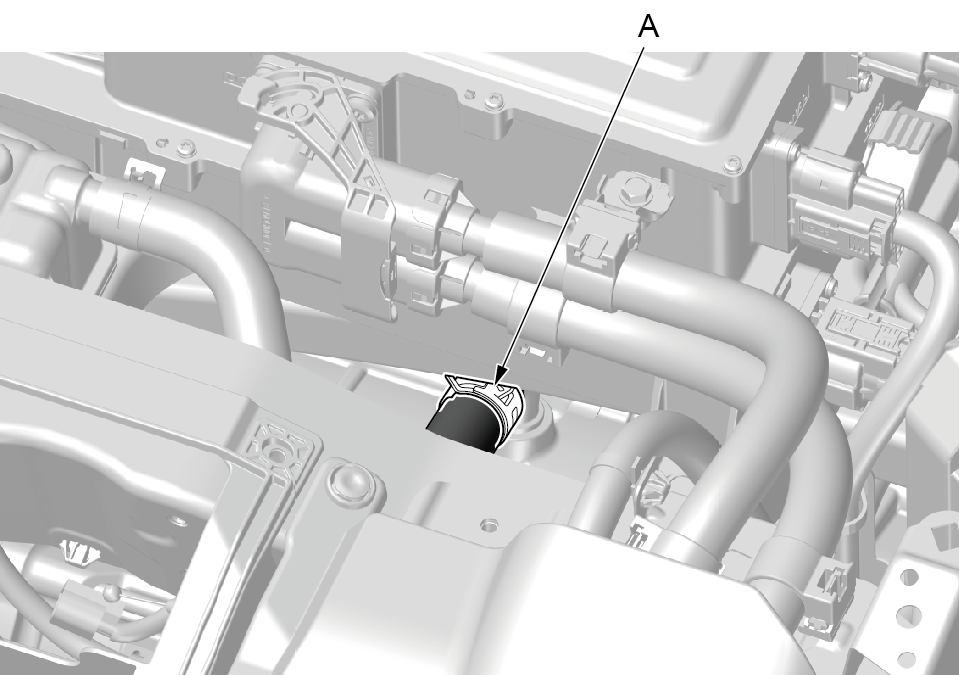

1.使用水管卡箍拆装钳脱开固定卡箍(A)，旋转脱开三合一与电机控制单元连接水管（B）。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

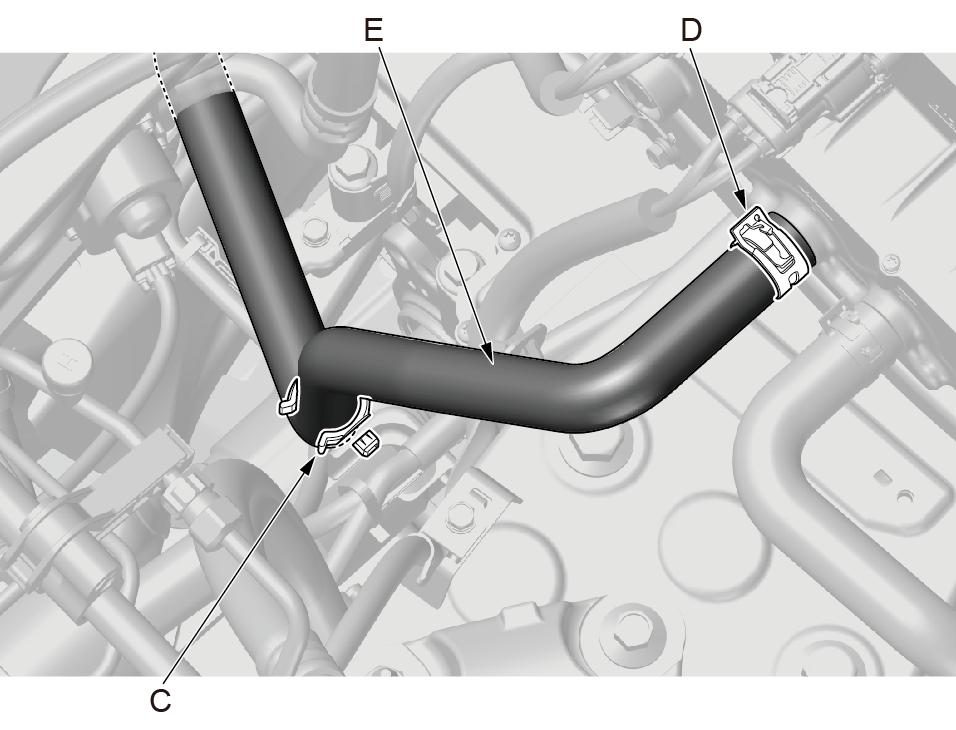

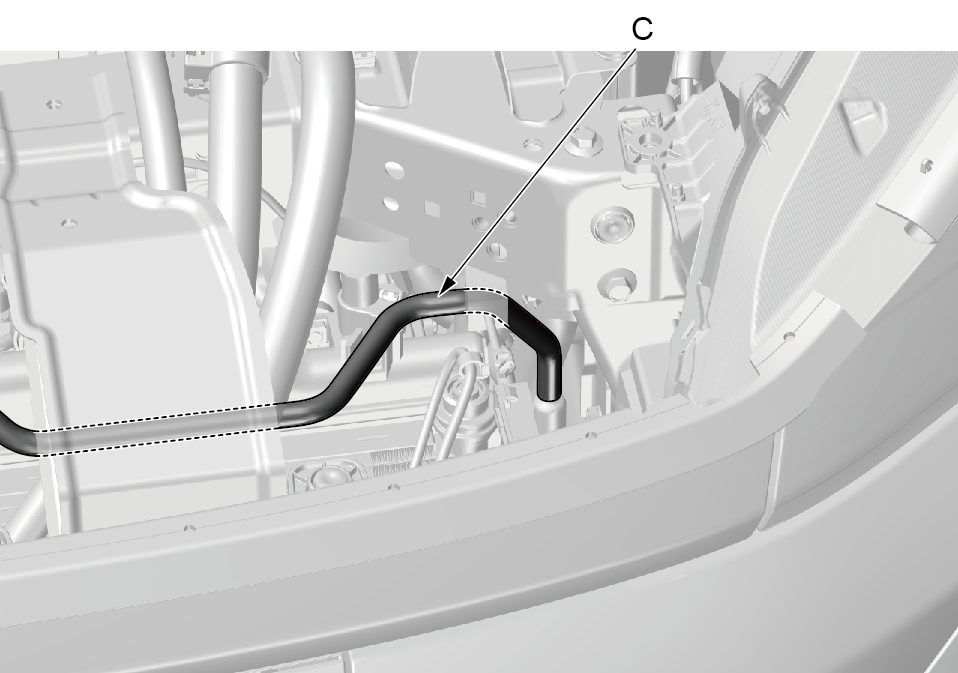

2.将三合一与电机控制单元连接水管从固定卡夹（C）上脱开。

3.使用水管卡箍拆装钳脱开固定卡箍（D），旋转脱开并取下三合一与电机控制单元连接水管(E)。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.驱动电机冷却液 - 加注



驱动电机与散热器连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.驱动电机冷却液 - 排空

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.驱动电机与电机控制单元连接水管 - 拆卸

1.使用水管卡箍拆装钳脱开驱动电机与散热器连接水管固定卡箍(A)。

2.旋转脱开水管与驱动电机的连接。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

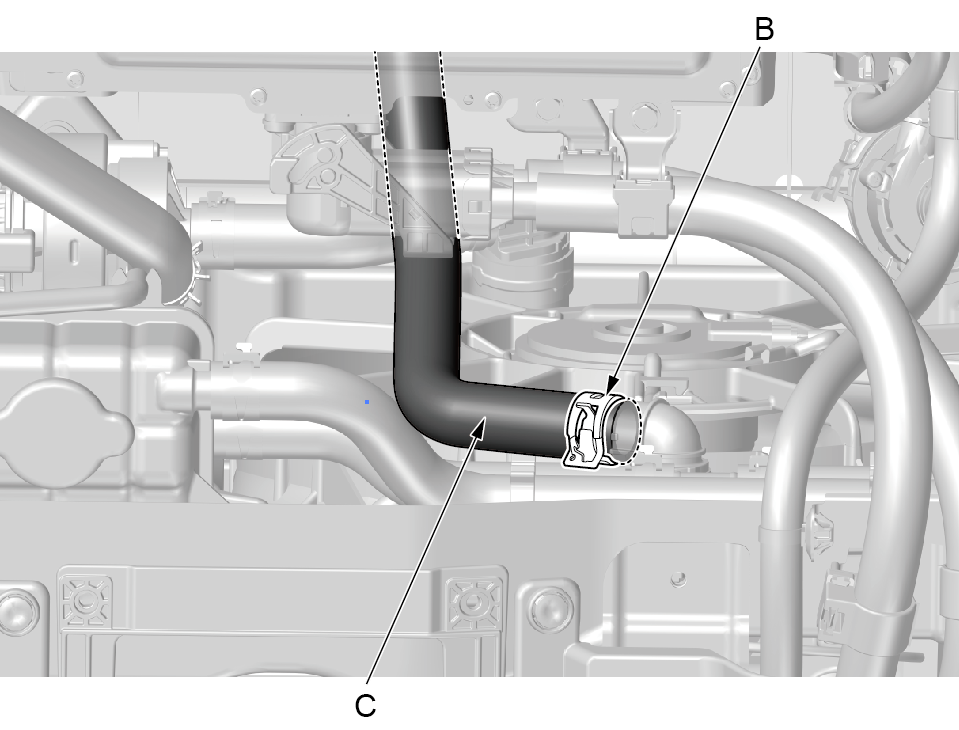

3.使用水管卡箍拆装钳脱开驱动电机与散热器连接水管固定卡箍(B)。

4.左右摇晃脱开驱动电机与散热器连接水管(C)，并取下连接水管。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.驱动电机冷却液 - 加注

驱动电机冷却系统 DTC 故障排除索引
DTC  检测项目
P0A02 - F1 驱动电机冷却液温度传感器电压过低（PIN102）
P0A03 - F1 驱动电机冷却液温度传感器电压过高（PIN102）
P0A85 - F1 风扇1 输出端子短路（PIN58）
P0A81 - F1 风扇1 输出端子开路
P0A9A - F1 风扇2 输出端子短路（PIN42）
P0A96 - F1 风扇2 输出端子开路
P0A07 - F1 驱动电机水泵PWM 输出端子短路（PIN54）
P0A05 - F1 驱动电机水泵PWM 输出端子开路
P1ABB - F1 驱动电机水泵干转
P0C73 - F1 驱动电机水泵可恢复内部故障（PIN54）
