自动空调系统说明 - 系统图

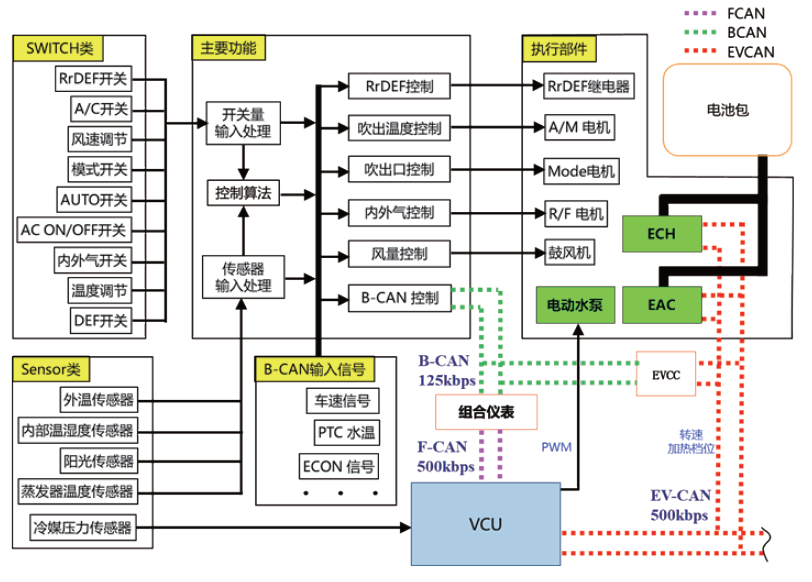

自动空调系统控制方案如下所示。

空调电动压缩机性能参数如下所示。

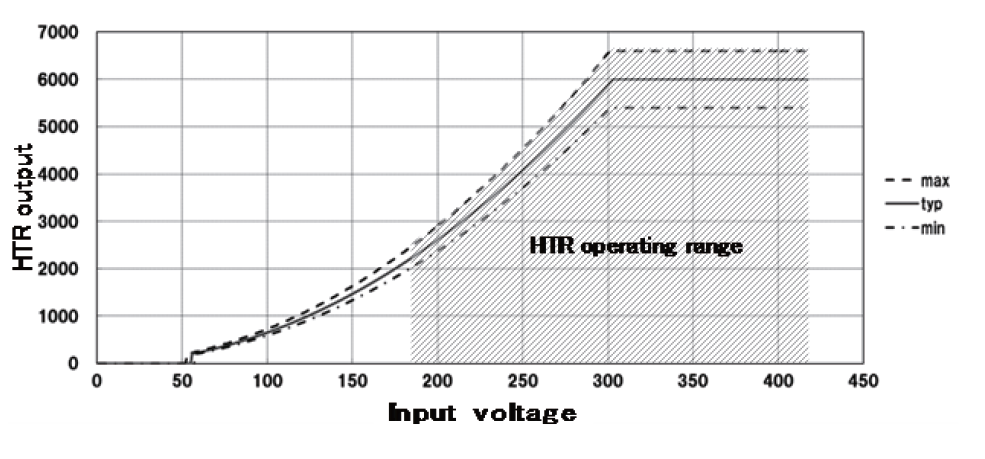

空调暖风加热器性能参数如下所示。

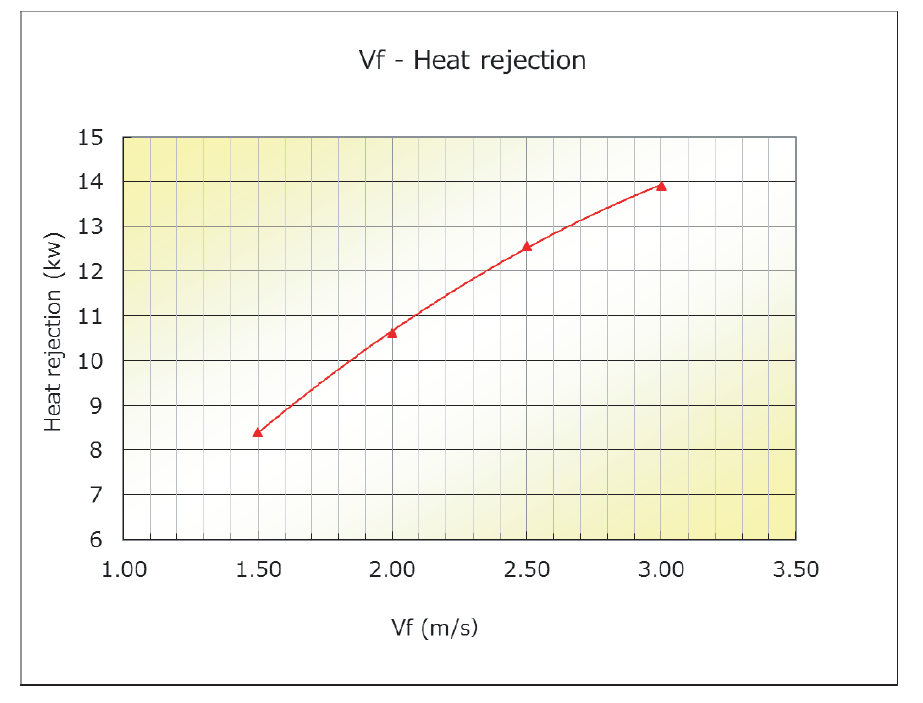

冷凝器性能参数如下所示。

冷凝器设计方案如下所示。

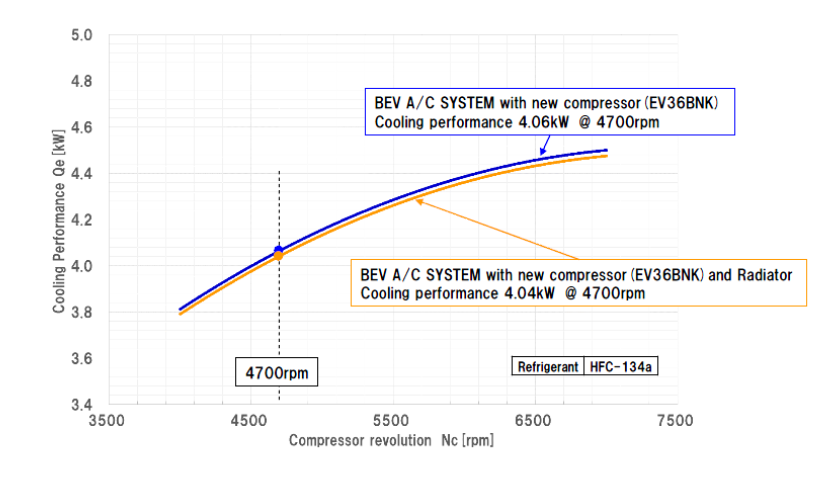

When a radiator was attached to a condenser, | predict that the Cooling performance
decreases 0.02kW.
(Assuming that temp. rise due to attaching the Radiator is 1.0 deg C. )

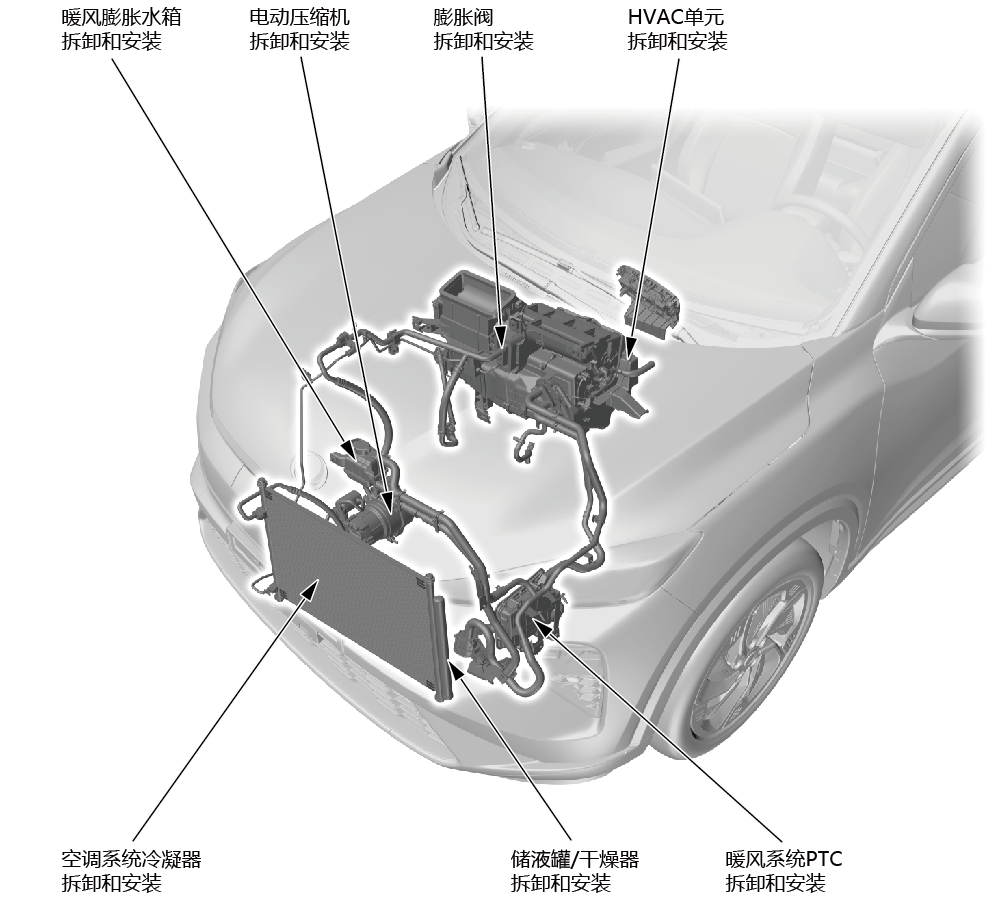

加热和空调系统部件位置索引



暖风系统冷却液的更换

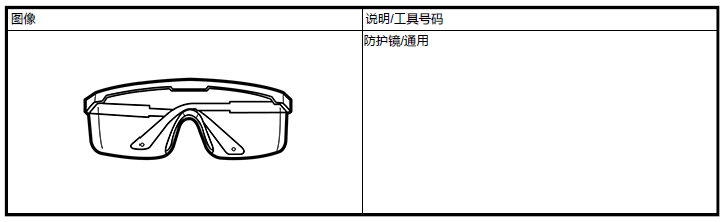

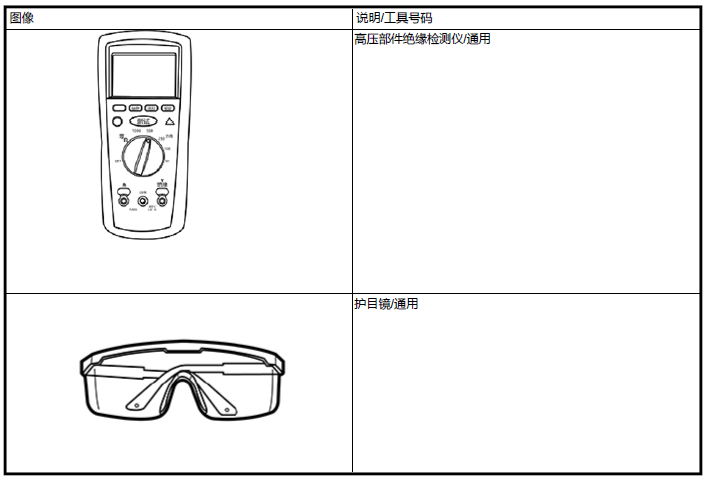

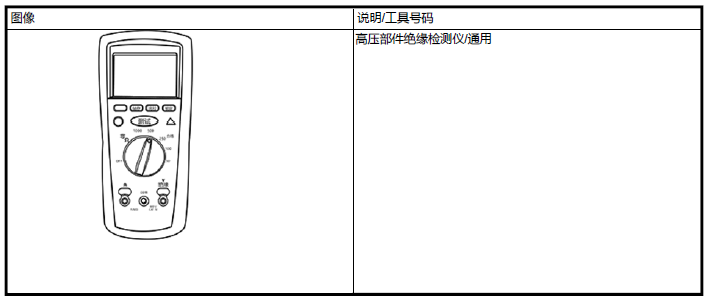

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

排空

1.安全注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.暖风系统膨胀水箱盖- 打开

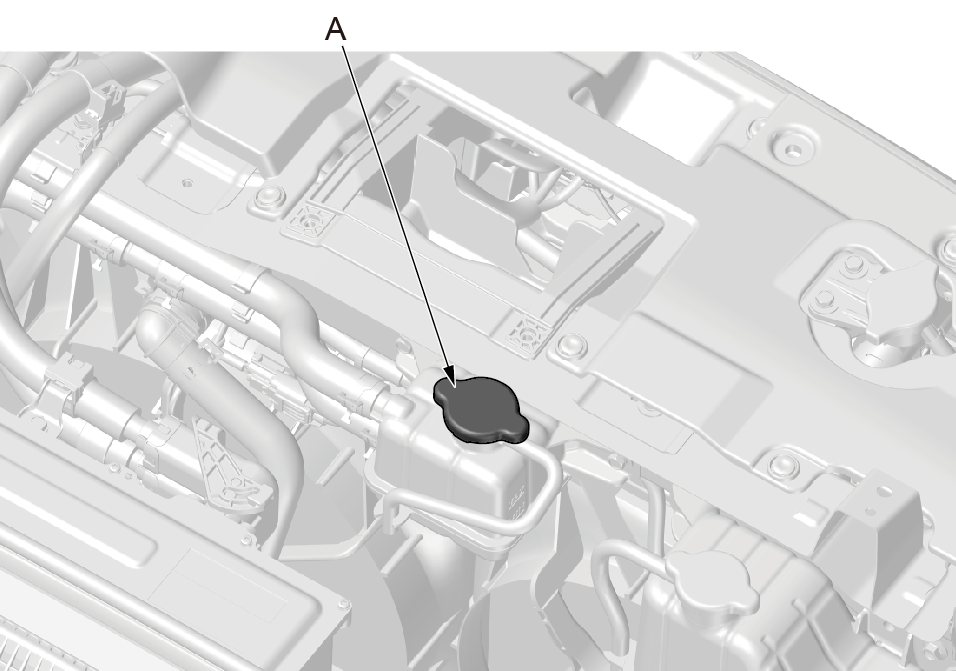

1.打开暖风系统膨胀水箱盖(A)。 注意事项 请等待冷却液温度冷却后再打开膨胀水箱盖。

3.动力总成左护板 - 拆卸

4.暖风系统冷却液 - 排空

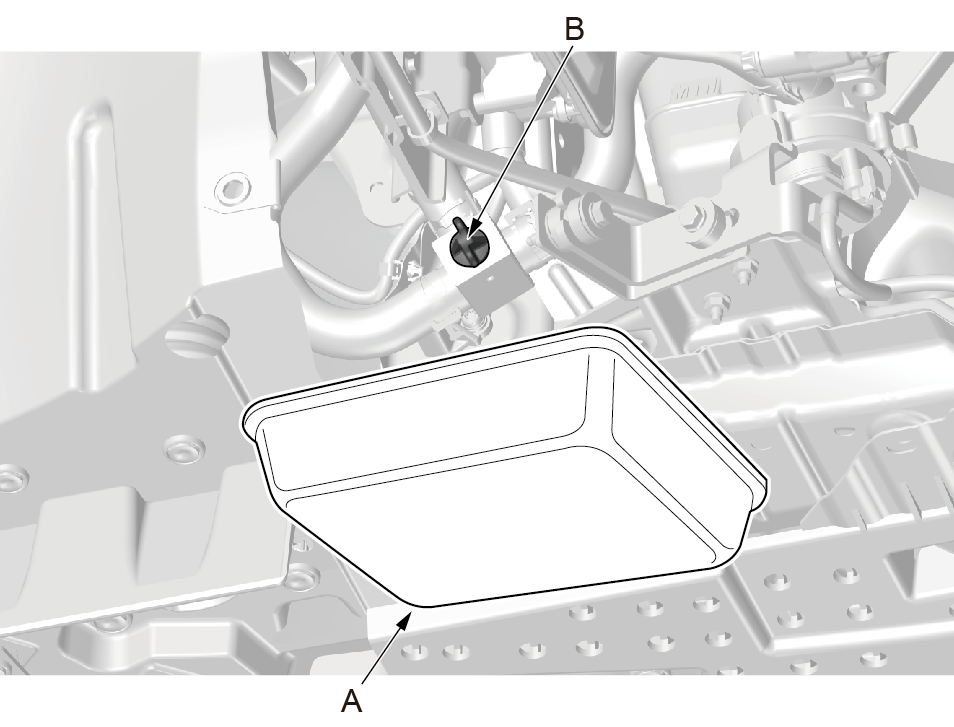

1.将集液盆（A）放置在暖风系统冷却液排液口下方。 2.打开暖风系统冷却液螺塞 （B）。 3.排出暖风系统冷却液后，拧紧冷却液螺塞（B）。 注意事项 需佩戴护目镜； 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。

加注

1. 暖风系统冷却液 - 重新加注

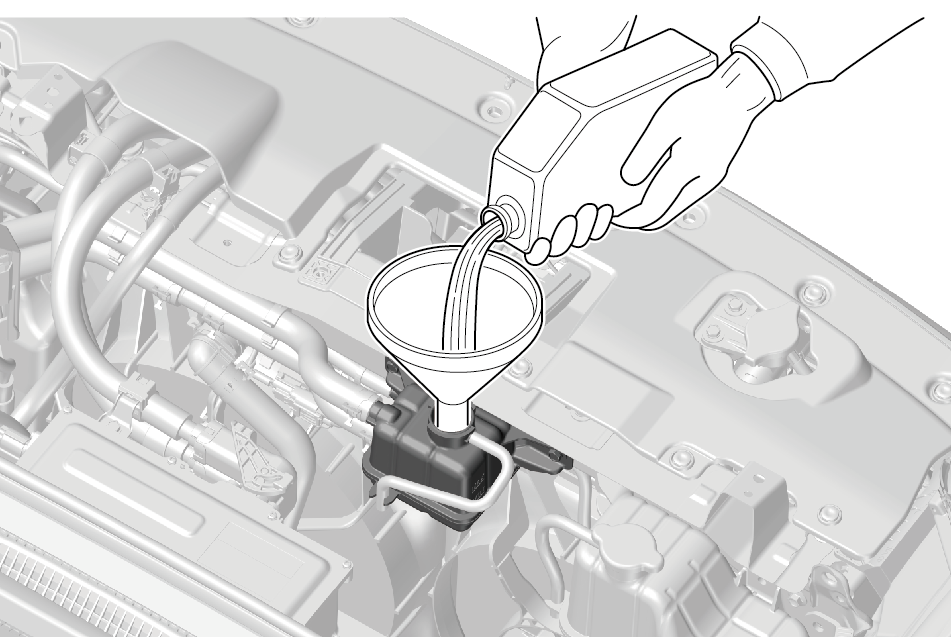

1.拧开暖风系统冷却液膨胀水箱盖。 2.添加东风本田四季防冻液/冷却液 Type2冷却液至MAX标记处。 3.连接HDS(诊断仪)，选择系统选择菜单→ 电动传动系统→ 调整 →空调系统冷却液放气，按照HDS（诊断仪）步骤操作。 注意事项 操作时务必保证12V蓄电池电压高于10V。 务必使用型号为东风本田四季防冻液/冷却液 Type2冷却液。使用非本田的冷却液会导致腐蚀，引起冷却系统故障或失效。 东风本田四季防冻液/冷却液 Type2冷却液是由50%的防冻剂和50%的水混合而成的。不要添加水。 冷却液更换量：大修后约为1.65L。

2. 暖风系统冷却液 - 排气

1.将车辆转为 ON 模式。 2.将空调控制设为以下状态： 温度控制：MAX HOT（最热）(Hi) 风扇控制：最大 模式控制：HEAT（加热） 空调：关闭 内循环控制：RECIRCULATE（内循环） 3.操作加热器 10 秒。 注意事项 请注意，冷却液液位不得低于 MIN 标记。 如果冷却液液位下降，则将冷却液添加至 MAX 标记，然后让加热器再次工作 10 秒。重复此步骤，直到冷却液液位停止下降。 4.将车辆转至 READY  模式。 5.在与步骤 2相同的条件下执行加热器加热操作 10 分钟。如果加热器加热工作后冷却液液位下降，则将冷却液添加至 MAX 标记。

3. 暖风系统冷却液 - 检查

1.擦拭干净飞溅出的冷却液，检查有无泄漏。如有泄露，请及时维修。

4. 所有拆卸部件 - 安装

1.按照与拆卸相反的顺序安装部件。





暖风系统PTC的拆卸和安装（3D）

所需专用工具

警告 当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。



设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：
1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

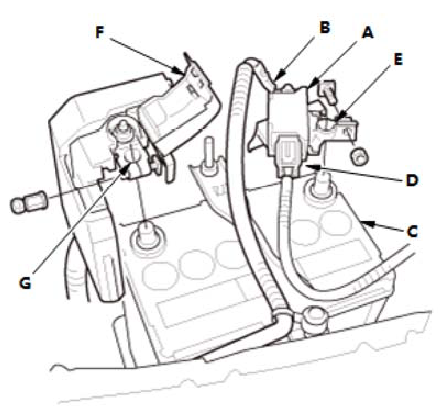

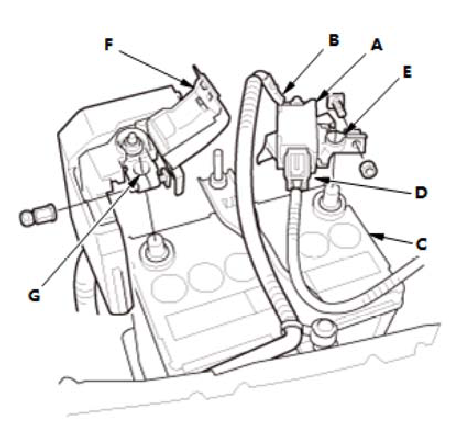

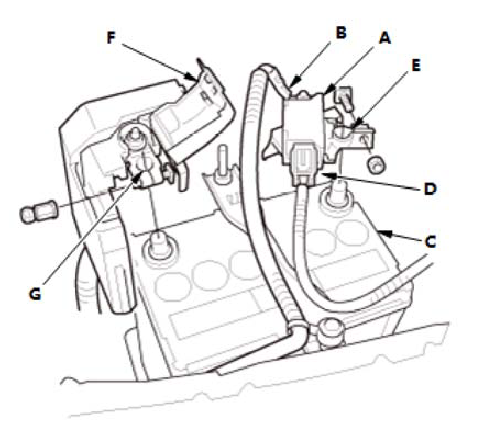

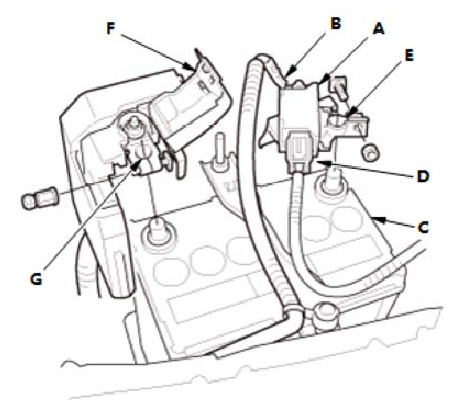

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统冷却液 - 排空

4.暖风系统PTC 加热器水管 - 拆卸

1.使用水管卡箍拆装钳脱开暖风PTC出水管固定卡 箍（A），左右摇晃脱开暖风PTC出水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

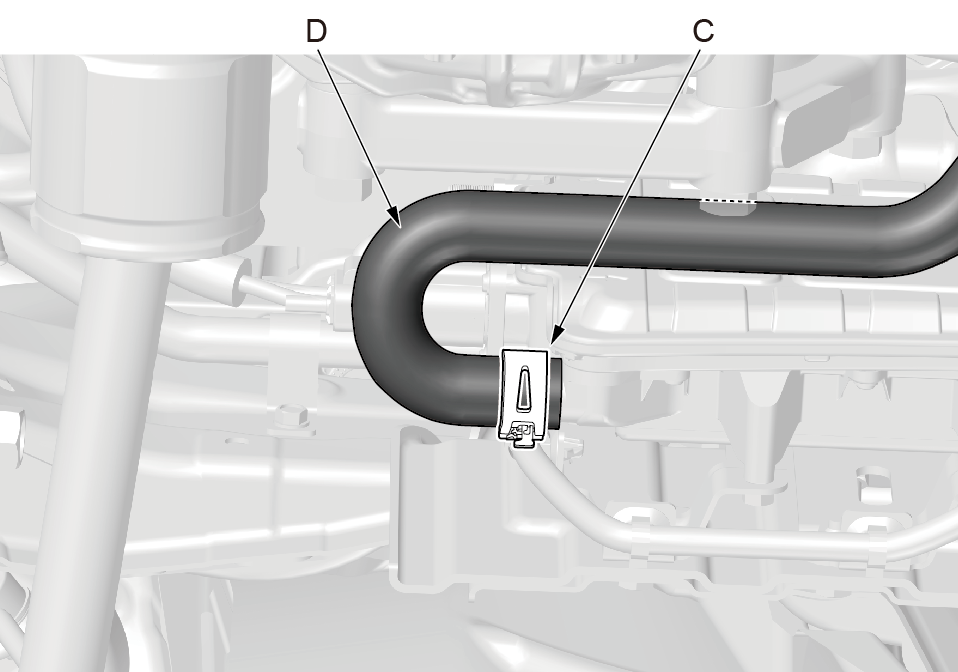

2.使用水管卡箍拆装钳脱开暖风PTC进水管固定卡箍（C），左右摇晃脱开暖风PTC进水管（D）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

5.暖风系统PTC 电缆- 拆卸

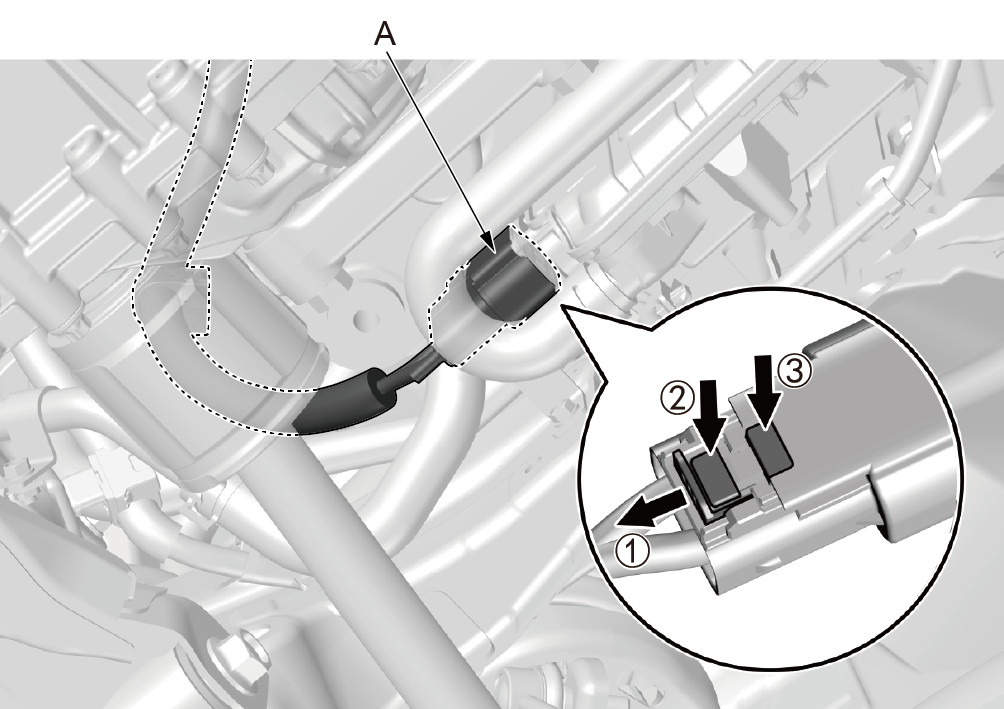

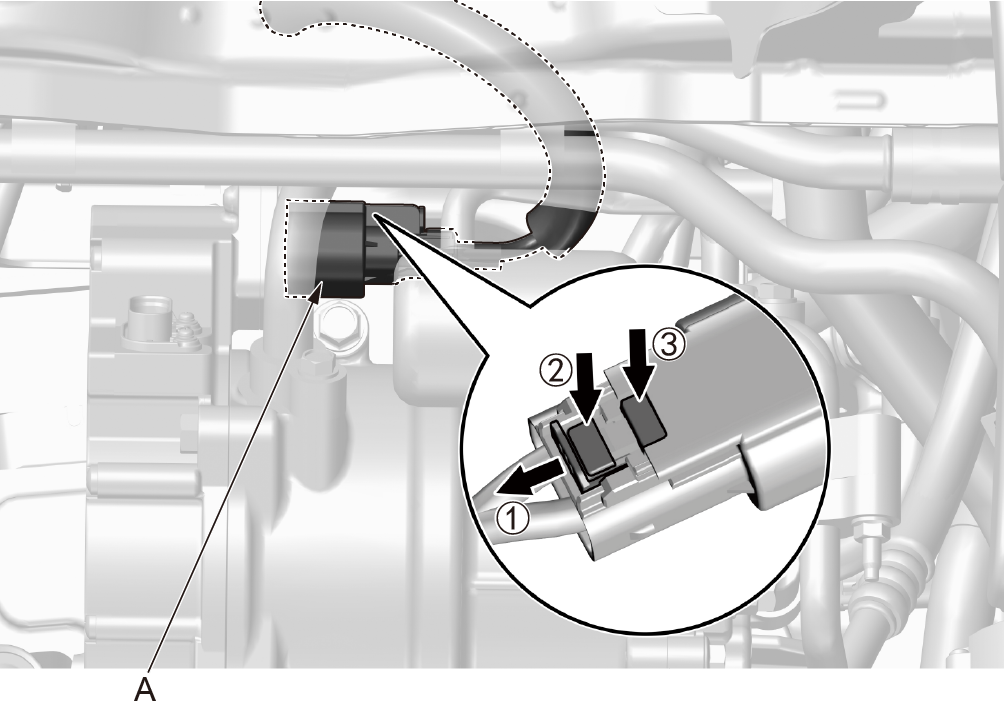

1.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，暖风加热器 PTC电缆插接器（A）。

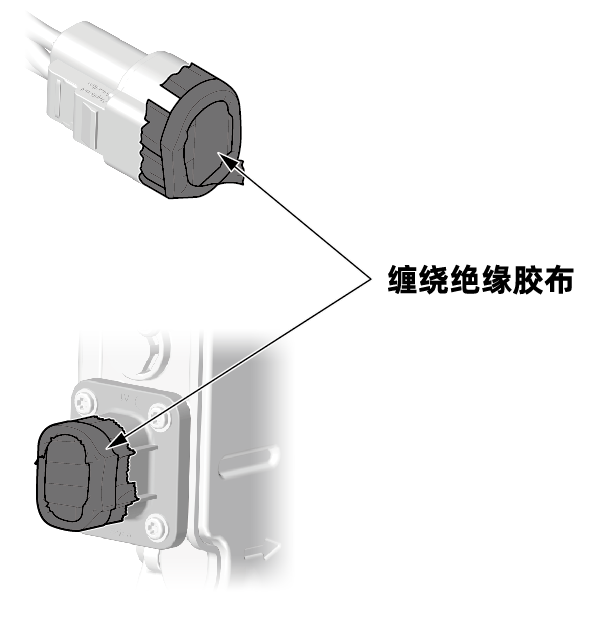

2.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

6.暖风系统PTC 信号线- 拆卸

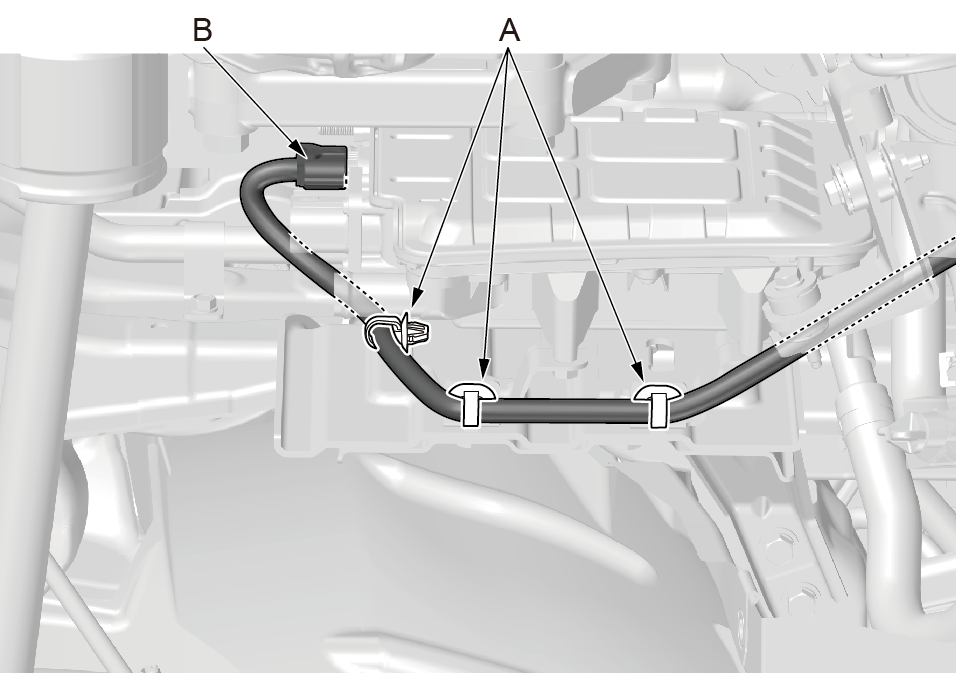

1.使用内饰件拆卸工具撬开暖风PTC 信号线固定卡 夹(A)。 2.脱开暖风PTC 信号线插接器(B)。

7.暖风系统PTC - 拆卸

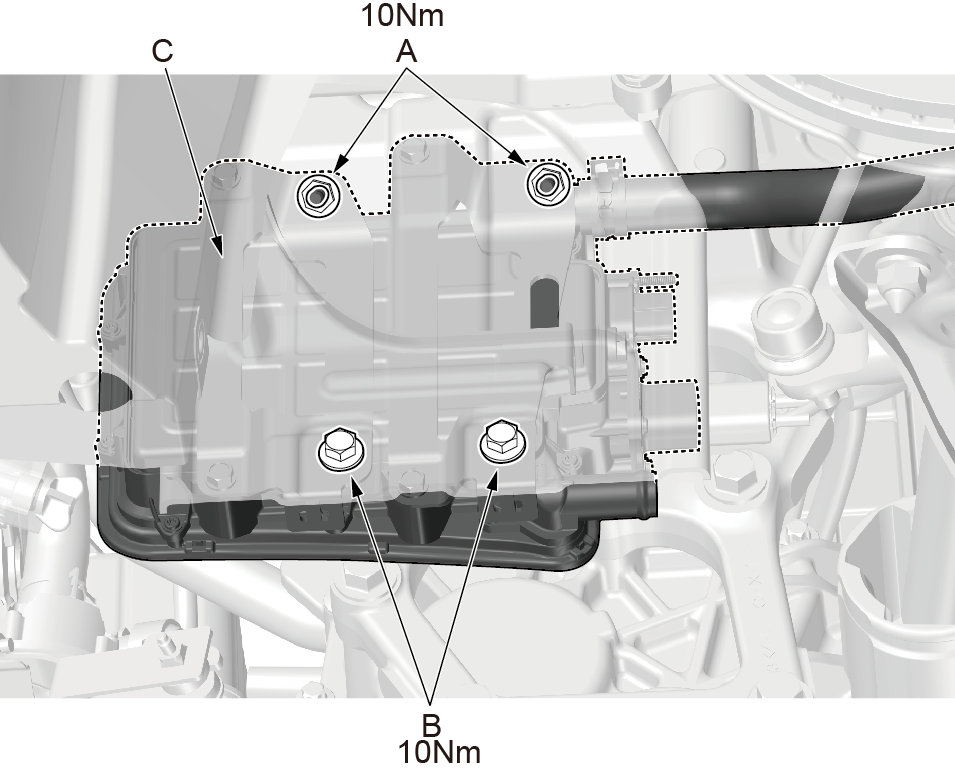

1.使用 12mm 套筒拆卸暖风PTC 固定螺母（A）。 2.使用 12mm套筒拆卸暖风PTC 固定螺栓（B） （M8×12）。 3.取下暖风系统PTC带进水管总成 (C)。 注意事项 需佩戴护目镜； 取下暖风系统PTC时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。

4.使用水管卡箍拆装钳脱开暖风PTC 出水管固定卡 箍（A），左右摇晃脱开暖风PTC 出水管（B），取下暖风PTC（C）。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注

暖风系统PTC支架的拆卸和安装

所需专用工具

警告 当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。



设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：
1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

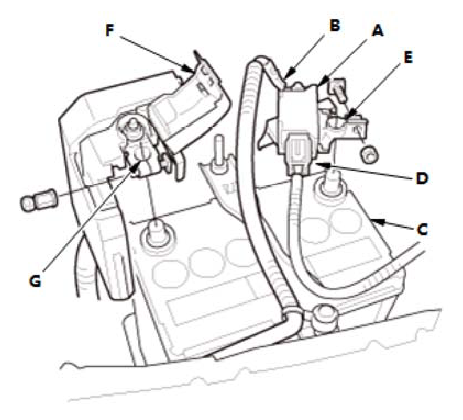

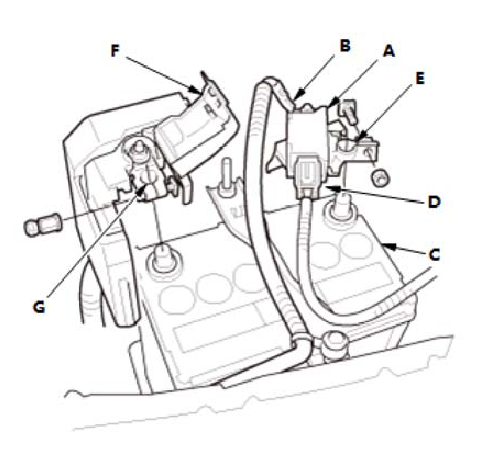

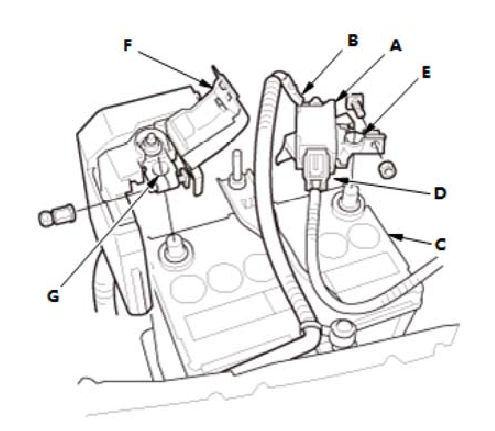

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统PTC - 拆卸

4.暖风系统PTC支架 - 拆卸

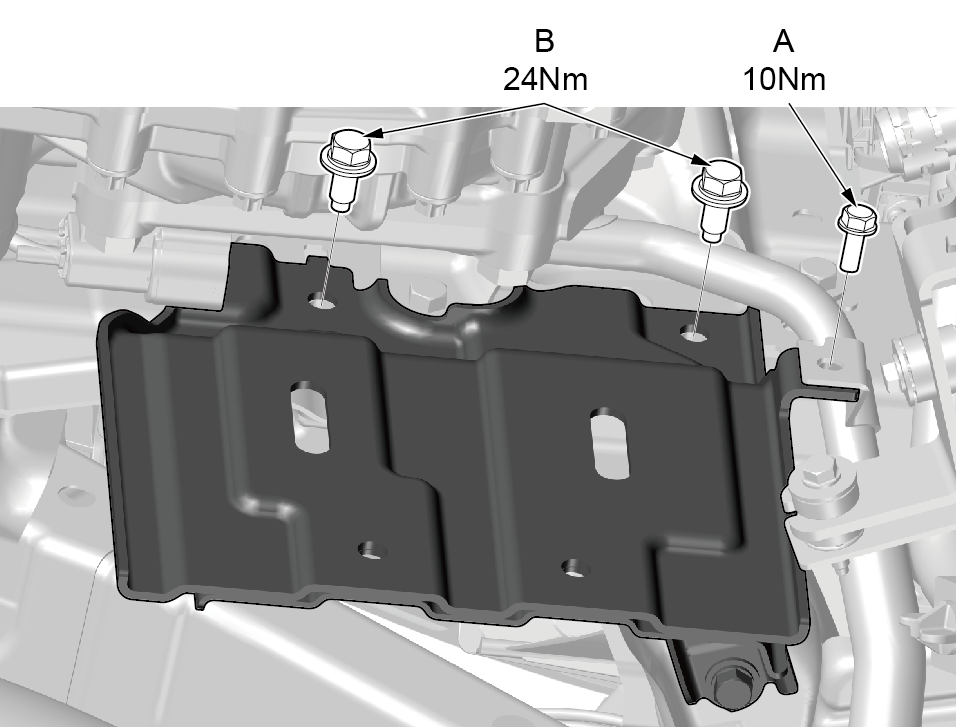

1.使用10mm套筒拆卸暖风系统PTC支架上的固定螺栓 (A)。 2.使用12mm套筒拆卸暖风系统PTC支架固定螺栓(B)。

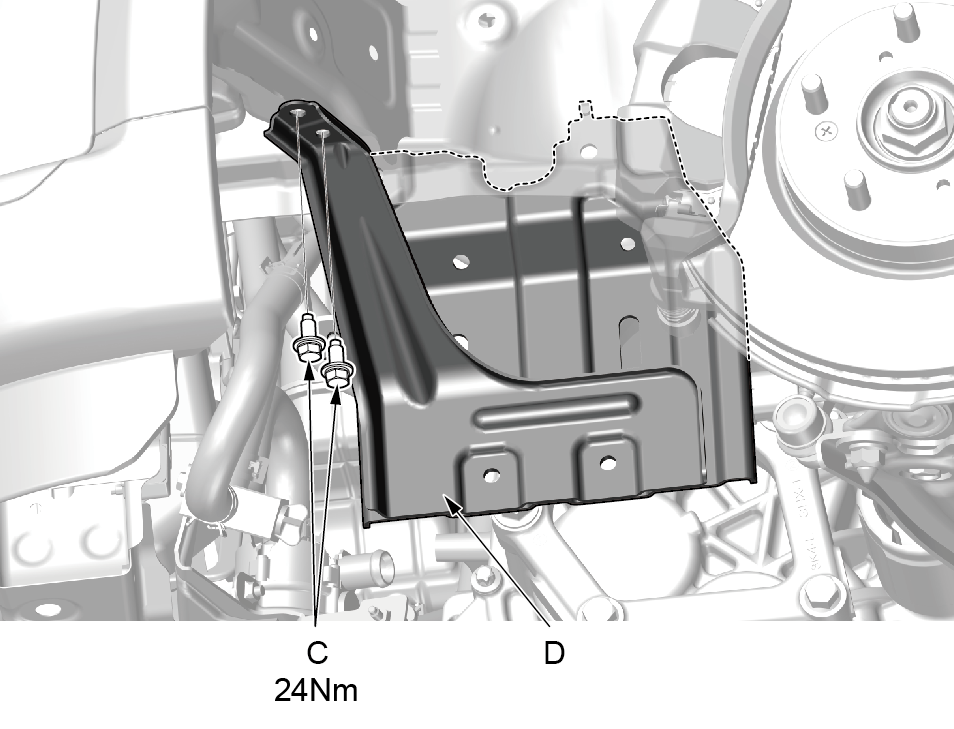

3.使用12mm套筒拆卸暖风系统PTC支架固定螺栓 （C）。 4.取下暖风系统PTC支架（D）。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

暖风系统加热芯三通金属出水管与三通连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.佩戴绝缘护具，使用绝缘工具

1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4.暖风系统冷却液 - 排空
5.暖风系统加热芯三通金属出水管与三通连接水管 - 拆卸

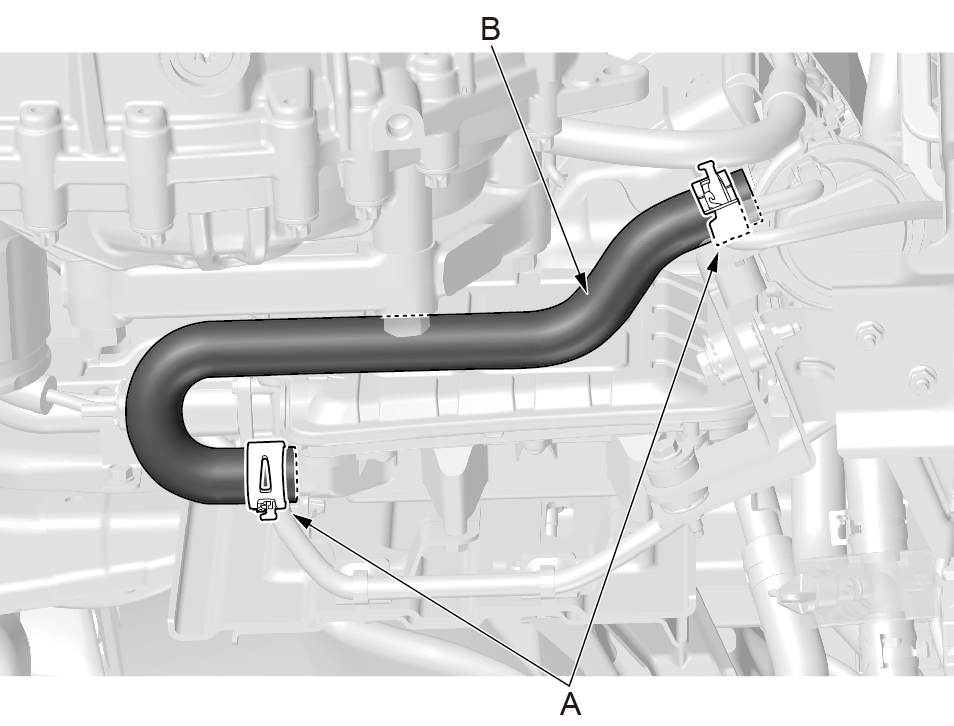

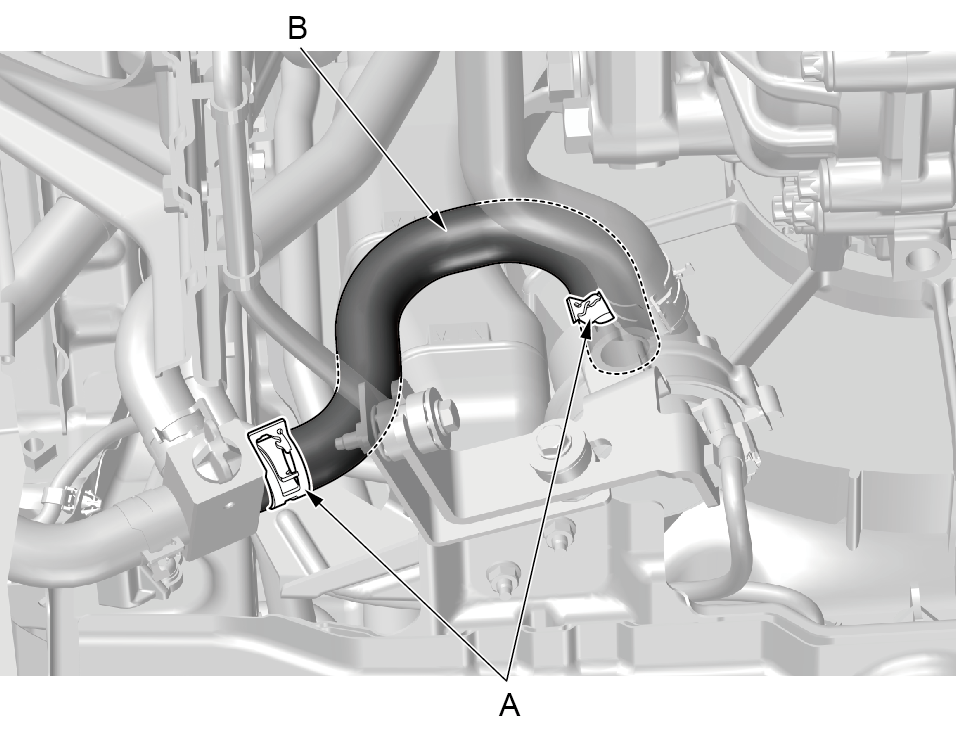

1.使用水管卡箍拆装钳脱开水管两端固定卡箍（A）。 2.旋转脱开并取下加热芯三通金属出水管与三通连接水管 (B)。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注



暖风系统三通与暖风水泵连接水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统冷却液 - 排空
4.暖风系统三通与暖风水泵连接水管 - 拆卸

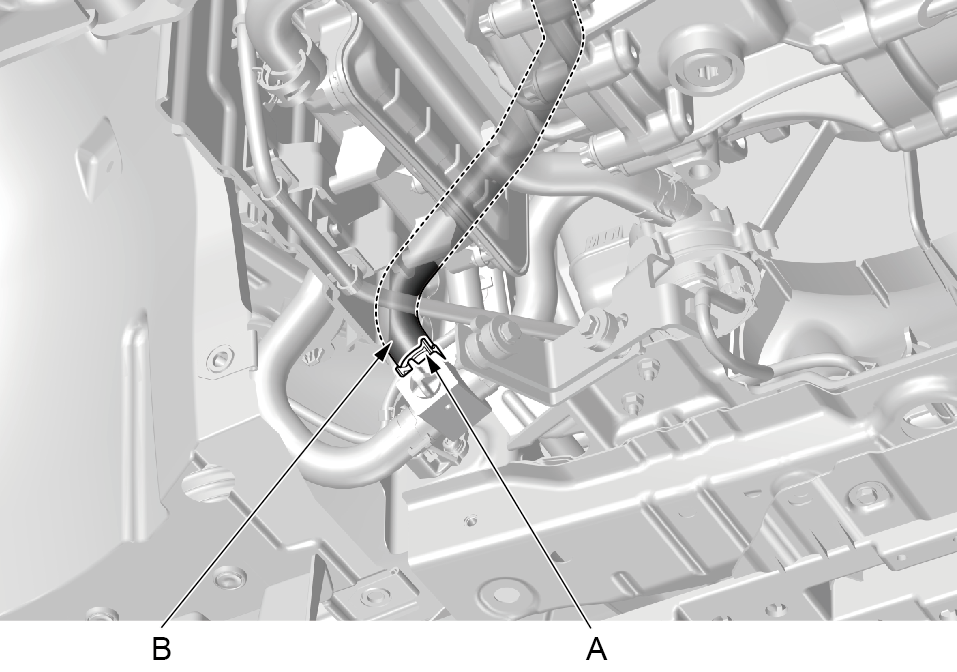

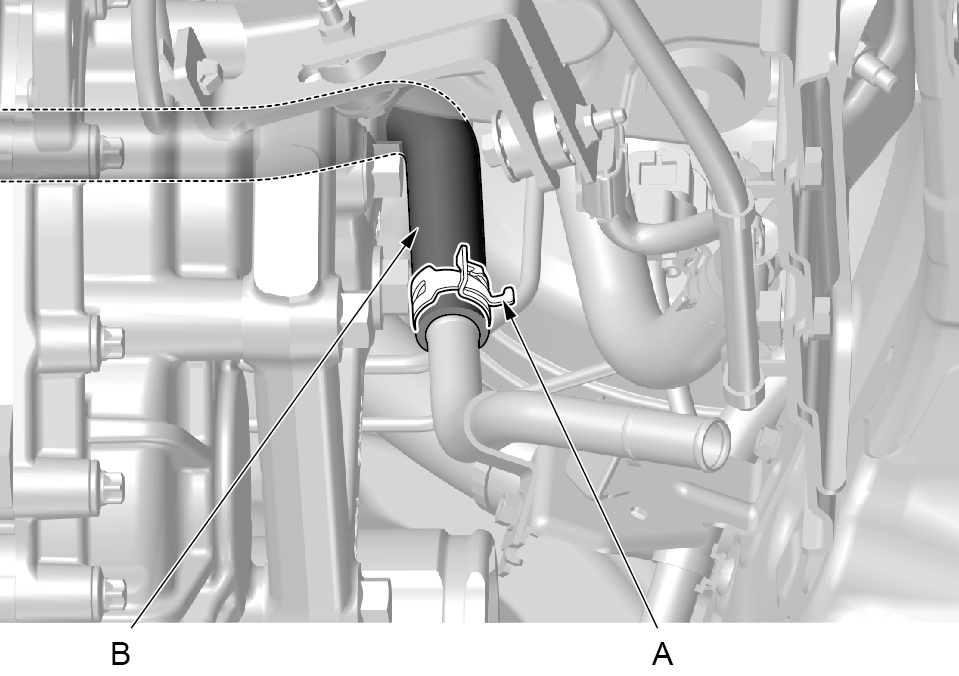

1.使用水管卡箍拆装钳脱开暖风系统三通与暖风水泵连接水管固定卡箍（A）。 2.旋转脱开并取下暖风系统三通与暖风水泵连接水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注



暖风系统加热器 PTC 进水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统冷却液 - 排空

4.暖风系统加热器 PTC 进水管 - 拆卸

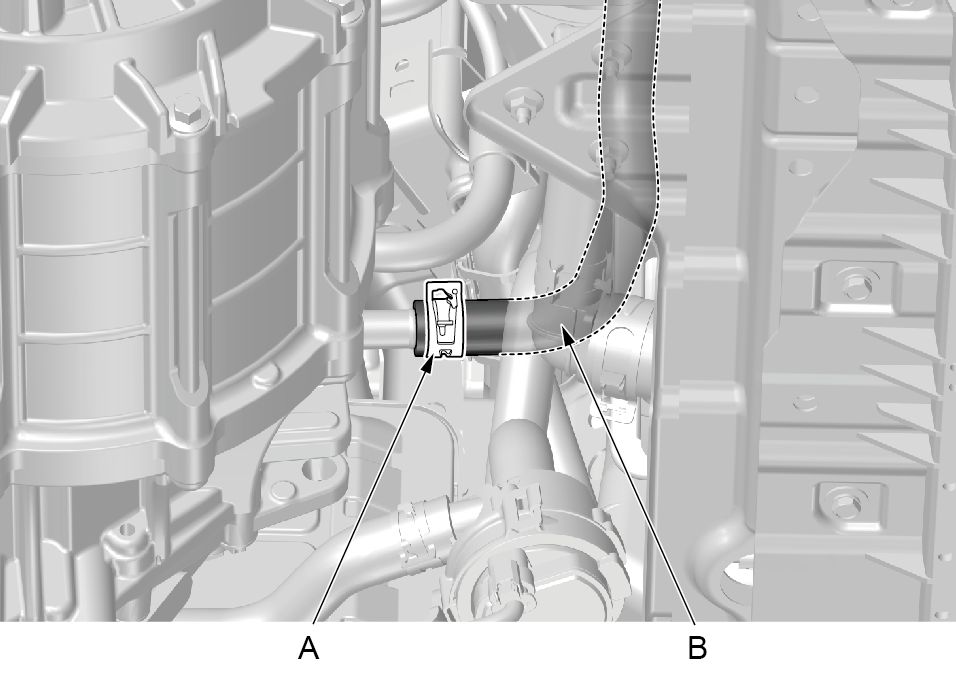

1.使用水管卡箍拆装钳脱开固定卡箍(A)，左右晃动旋转脱开，并取下暖风加热器PTC进水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注

暖风系统加热器 PTC 出水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统PTC - 拆卸

4.暖风系统加热器 PTC 出水管 - 拆卸

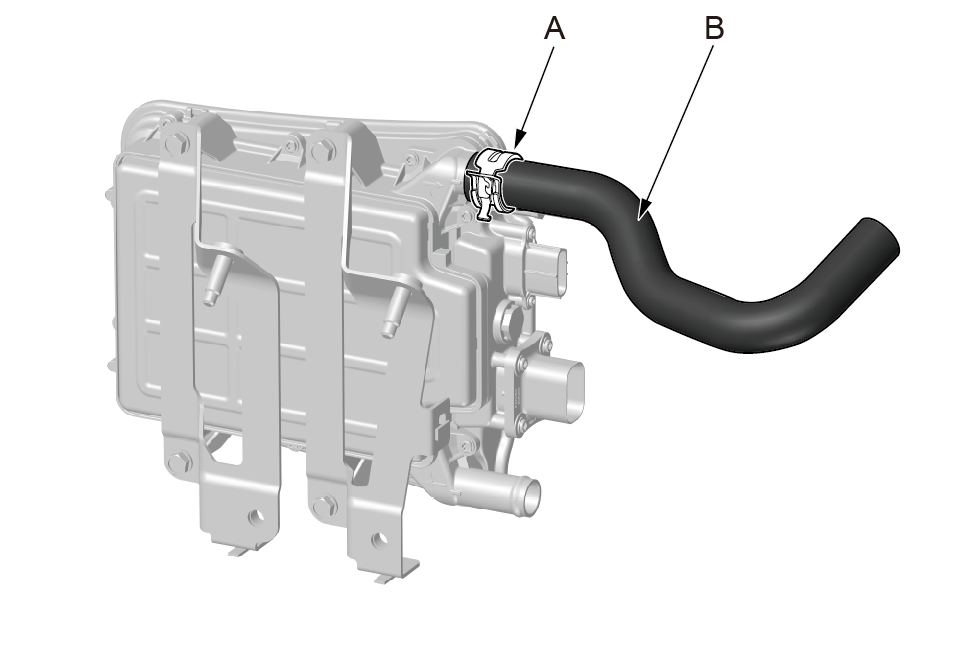

1.使用水管卡箍拆装钳脱开暖风加热器PTC出水管与暖风加热器PTC固定卡箍(A)。 2.旋转脱开,并取下暖风加热器PTC出水管(B)。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。





暖风水泵拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3. 打开盖(F)。 4. 从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3. 暖风系统冷却液 - 排空
4. 暖风水泵 - 拆卸

按住暖风水泵插接器锁止卡，脱开暖风水泵插接器（A）。 使用内饰件拆卸工具撬开暖风水泵线束固定卡扣（B）。 注意事项 脱开插接器后，务必使用绝缘胶布缠绕，避免剩余冷却液溅入插接器内。



3.使用水管卡箍拆装钳拆卸暖风水泵水管固定卡箍（C），左右摇晃脱开暖风水泵水管（D）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。



4. 使用 10mm套筒扳手拆卸暖风水泵支架固定螺栓(A)（M6×40）。



5. 使用 10mm 套筒扳手拆卸暖风水泵支架固定螺栓（B）（M6×12）。 6. 分离暖风系统暖风水泵(C)和水泵支架（D）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装部件。

2. 暖风系统冷却液 - 加注

暖风水泵支架拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3. 打开盖(F)。 4. 从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3. 暖风水泵- 拆卸
4. 暖风水泵支架 - 拆卸

1. 用内饰件工具脱开暖风水泵线束与暖风水泵支架固定扎带（A）。 2. 用 10mm 套筒拆卸暖风水泵支架与白车身固定螺 母（B）。

3. 用 10mm 回力扳手拆卸暖风冷却系统冷却液放水 阀与支架固定螺栓（C）。 4. 取下暖风水泵支架 (D)。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装部件。

暖风系统膨胀水箱的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

1. 仔细阅读并掌握电子动力系统维修注意事项后，才 能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3. 打开盖(F)。 4. 从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3. 佩戴绝缘护具，使用绝缘工具

1. 在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4. 暖风系统冷却液 - 排空

5. 暖风系统膨胀水箱水管 - 拆卸

1.使用水管卡箍拆装钳拆卸暖风系统膨胀水箱水管固定卡箍 (A), 左右摇晃脱开暖风系统膨胀水箱水管(B)。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

6. 暖风系统膨胀水箱 - 拆卸

2. 使用10mm长套筒扳手拆卸暖风系统膨胀水箱固定螺栓 (A)（M6×14）。 3. 取下暖风系统膨胀水箱(B)。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装零件。

2. 暖风系统冷却液 - 加注

暖风系统膨胀水箱出水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.佩戴绝缘护具，使用绝缘工具

1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4.暖风系统冷却液 - 排空

5.暖风系统膨胀水箱出水管 - 拆卸

1.使用水管卡箍拆装钳脱开暖风膨胀水箱出水管与暖风系统三通固定卡箍（A）。 2.旋转脱开暖风膨胀水箱出水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

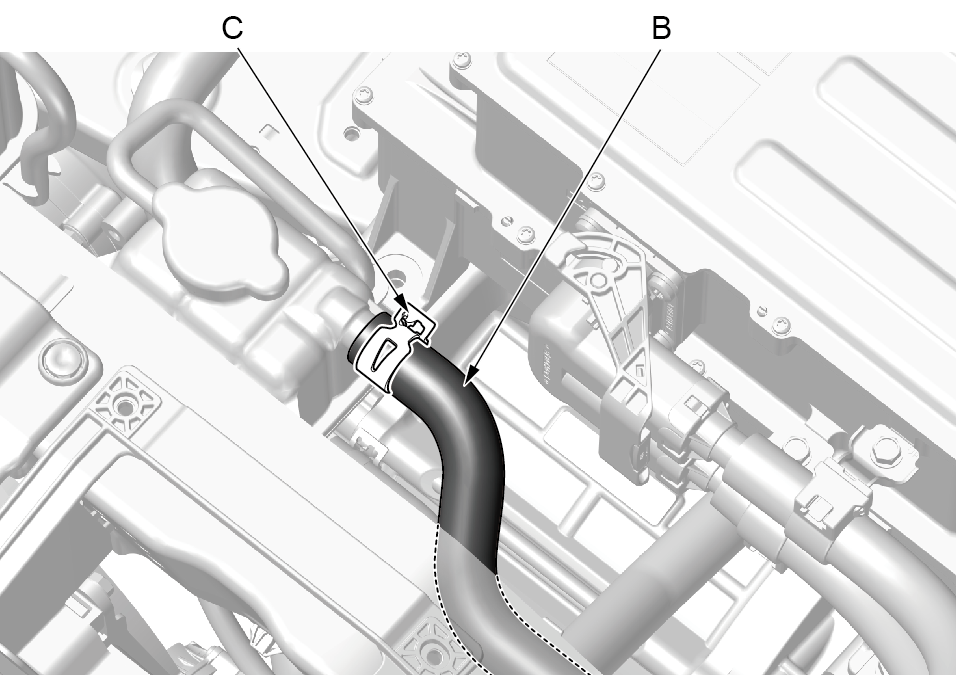

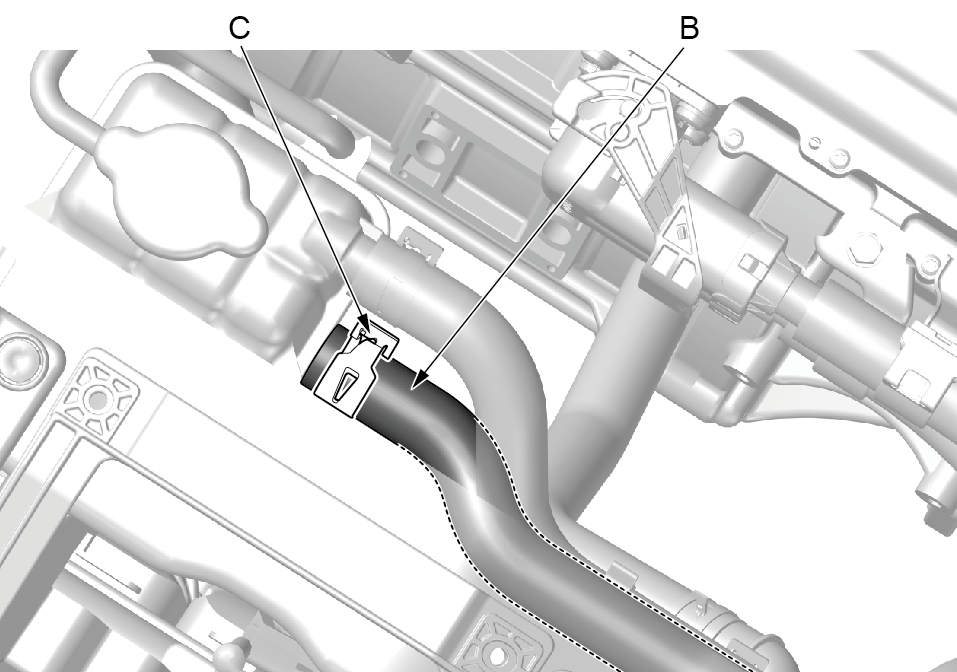

3.使用水管卡箍拆装钳拆卸暖风系统膨胀水箱出水管与膨胀水箱固定卡箍（C）。 4.左右摇晃脱开暖风系统膨胀水箱出水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

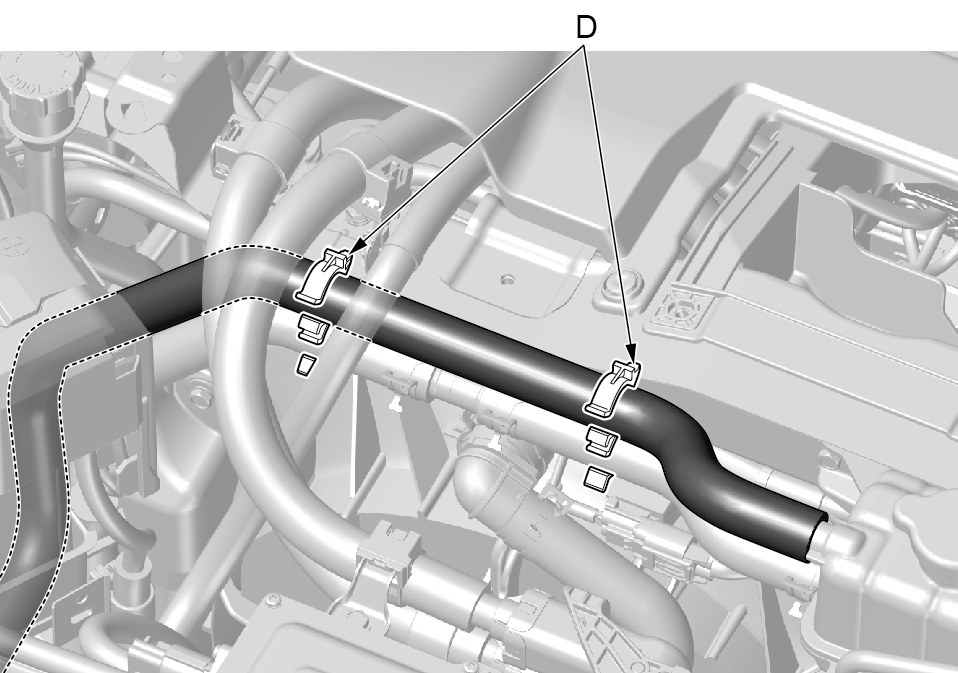

5.脱开暖风系统膨胀水箱水管卡夹（D）。

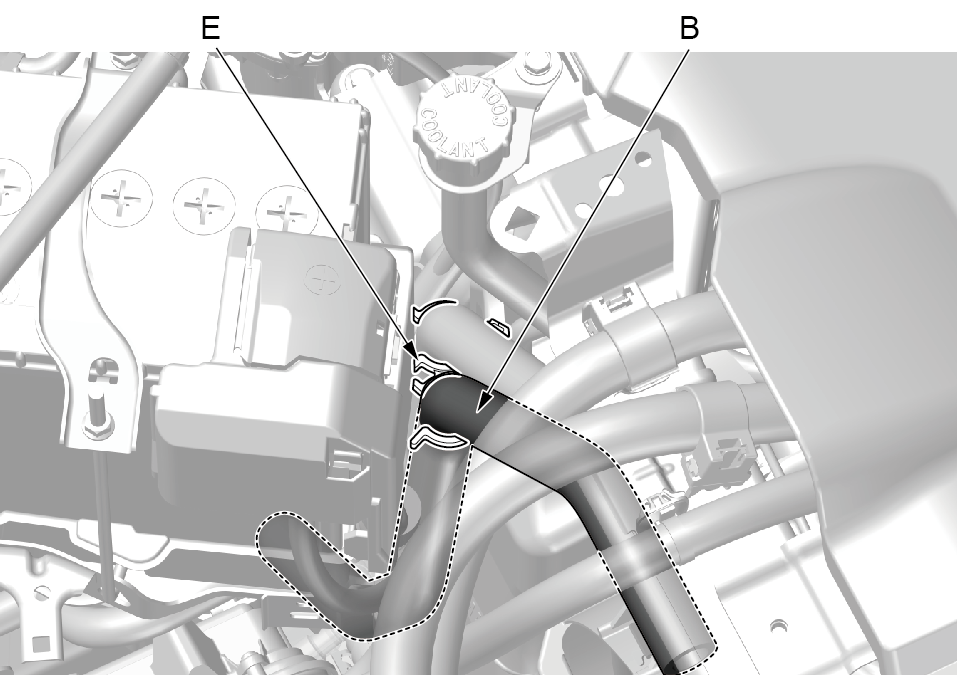

6.脱开暖风系统膨胀水箱水管卡夹（E)，并取下暖风膨胀水箱出水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注





暖风系统膨胀水箱进水管的拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖（F）。 4.从12 V 蓄电池上断开正极端子（G）。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.佩戴绝缘护具，使用绝缘工具

1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4.暖风系统冷却液 - 排空

5.暖风系统膨胀水箱进水管 - 拆卸

1.使用水管卡箍拆装钳脱开加热芯三通金属出水管与暖风系统膨胀水箱进水管固定卡箍（A）。 2.旋转脱开暖风系统膨胀水箱进水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

3.使用水管卡箍拆装钳拆卸暖风系统膨胀水箱进水管与膨胀水箱固定卡箍（C）。 4.左右摇晃脱开暖风系统膨胀水箱进水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

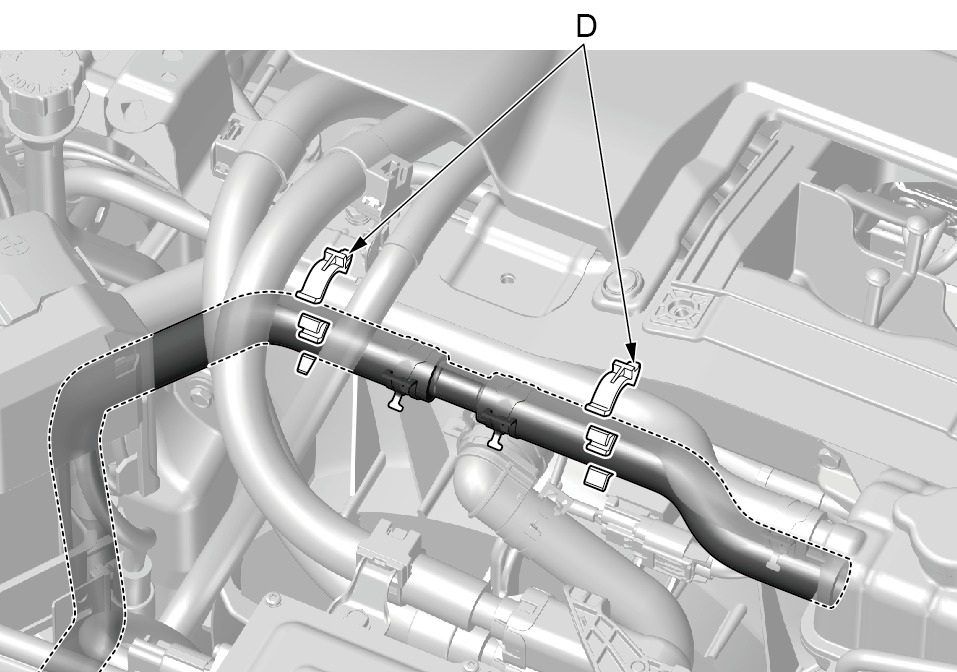

5.脱开暖风系统膨胀水箱进出水管卡夹（D）。

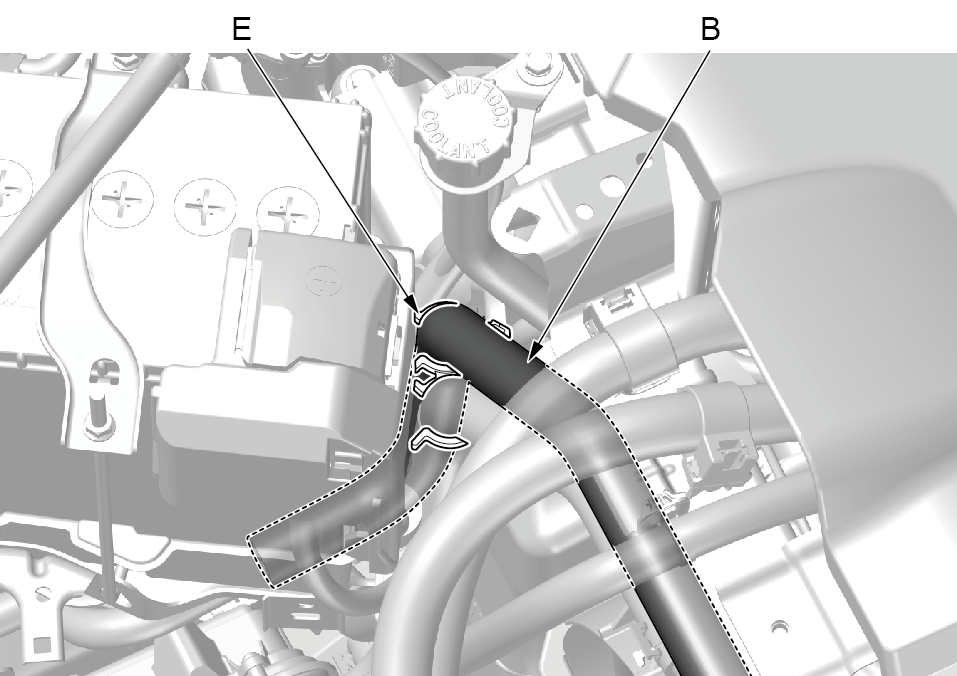

6.脱开暖风系统膨胀水箱水管卡夹（E)，并取下暖风膨胀水箱进水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注





暖风系统加热芯三通金属出水管拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖（F）。 4.从12 V 蓄电池上断开正极端子（G）。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统PTC- 拆卸

4.暖风系统加热芯三通金属出水管 - 拆卸

1.使用水管卡箍拆装钳脱开加热芯三通金属出水管与加热芯出水管固定卡箍（A）。 2.旋转脱开加热芯出水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

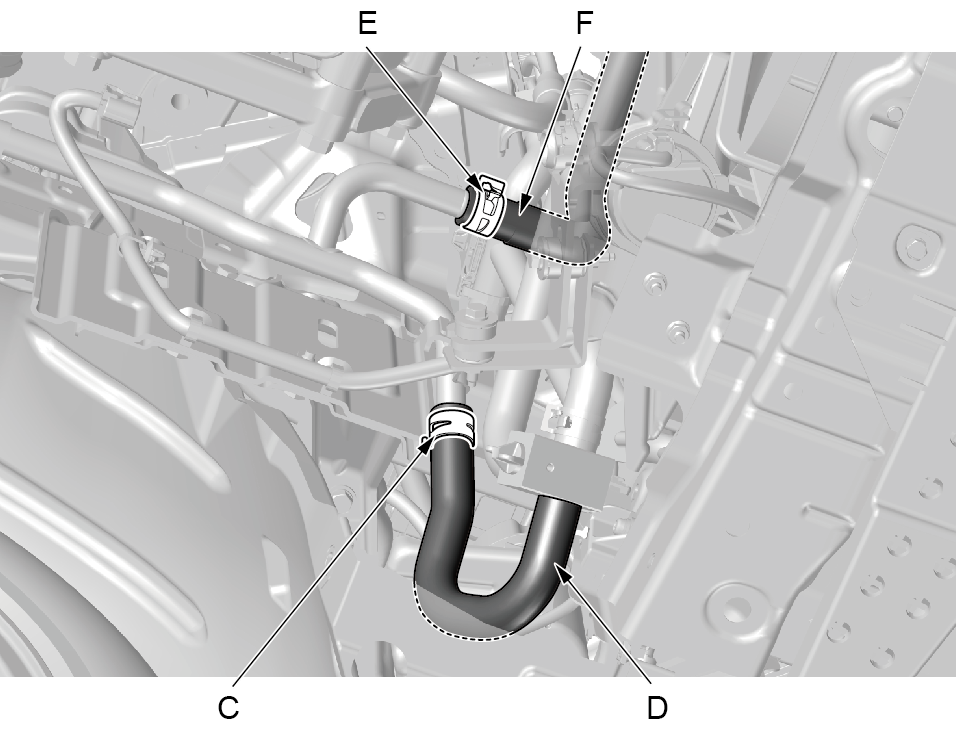

3.使用水管卡箍拆装钳脱开加热芯三通金属出水管与暖风系统三通水管固定卡箍（C）。 4.旋转脱开暖风系统三通水管（D）。 5.使用水管卡箍拆装钳脱开加热芯三通金属出水管与暖风膨胀水箱进水管连接固定卡箍（E）。 6.旋转脱开暖风系统暖风膨胀水箱进水管（F）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

7.使用 10mm 套筒或扳手拆卸加热芯三通金属出水 管与车身固定螺栓（G），取下加热芯三通金 属出水管（H）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注





暖风系统加热芯金属进水管拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖（F）。 4.从12 V 蓄电池上断开正极端子（G）。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.暖风系统PTC - 拆卸

4.暖风系统加热芯金属进水管 - 拆卸

1.使用水管卡箍拆装钳脱开加热芯金属进水管与加热芯进水管连接固定卡箍（A）。 2.旋转脱开加热芯进水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

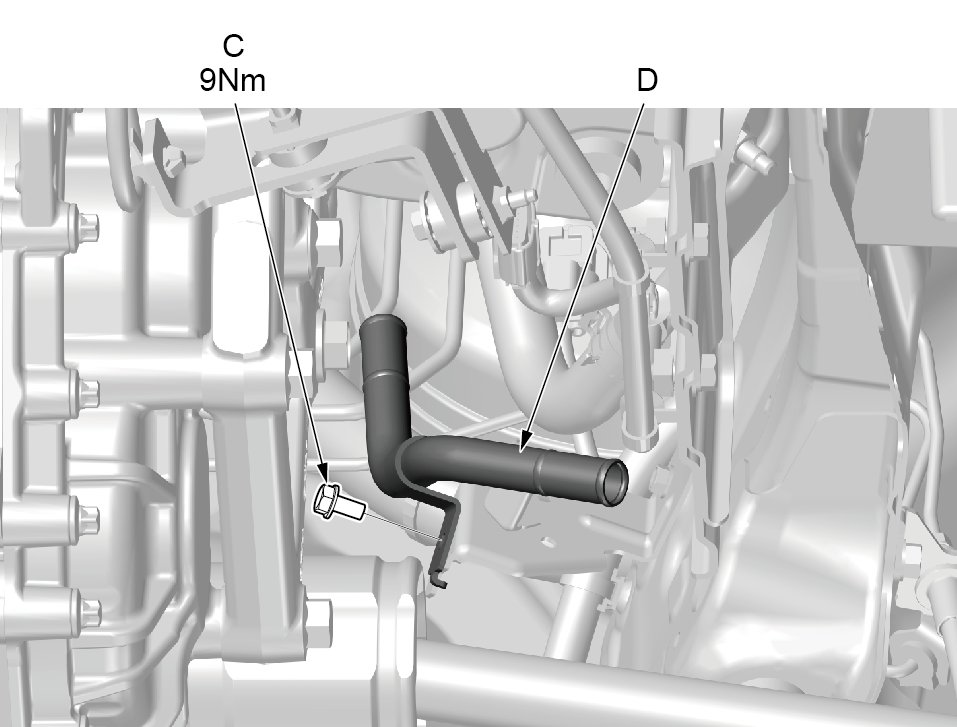

3.使用 10mm 开口扳手拆卸加热芯金属进水管固定 螺栓（C），并取下加热芯金属进水管（D）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注





暖风系统加热芯出水管拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖（F）。 4.从12 V 蓄电池上断开正极端子（G）。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.佩戴绝缘护具，使用绝缘工具

1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4.暖风系统冷却液 - 排空

5.暖风系统加热芯出水管 - 拆卸

1.使用水管卡箍拆装钳脱开加热芯出水管与加热芯连接固定卡箍（A）。 2.旋转脱开加热芯出水管（B）。 3.脱开加热芯进出水管固定卡夹（C）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

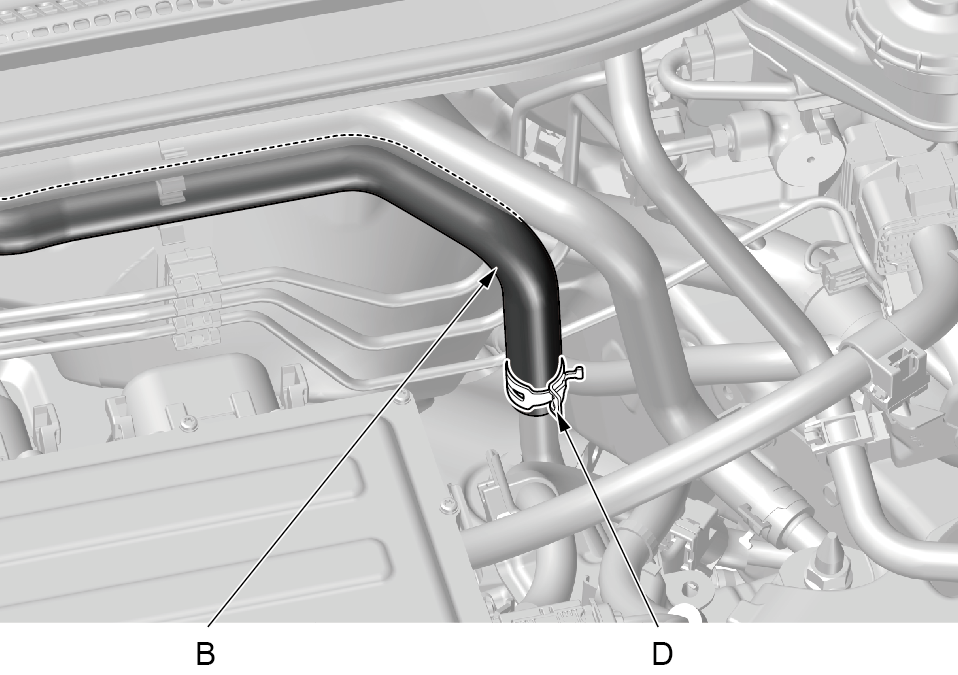

4.使用水管卡箍拆装钳脱开加热芯出水管与加热芯三通金属出水管固定卡箍（D），并取下出水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注



暖风系统加热芯进水管拆卸和安装

所需专用工具

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆（B）。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖（F）。 4.从12 V 蓄电池上断开正极端子（G）。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.佩戴绝缘护具，使用绝缘工具

1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4.暖风系统冷却液 - 排空

5.暖风系统加热芯进水管 - 拆卸

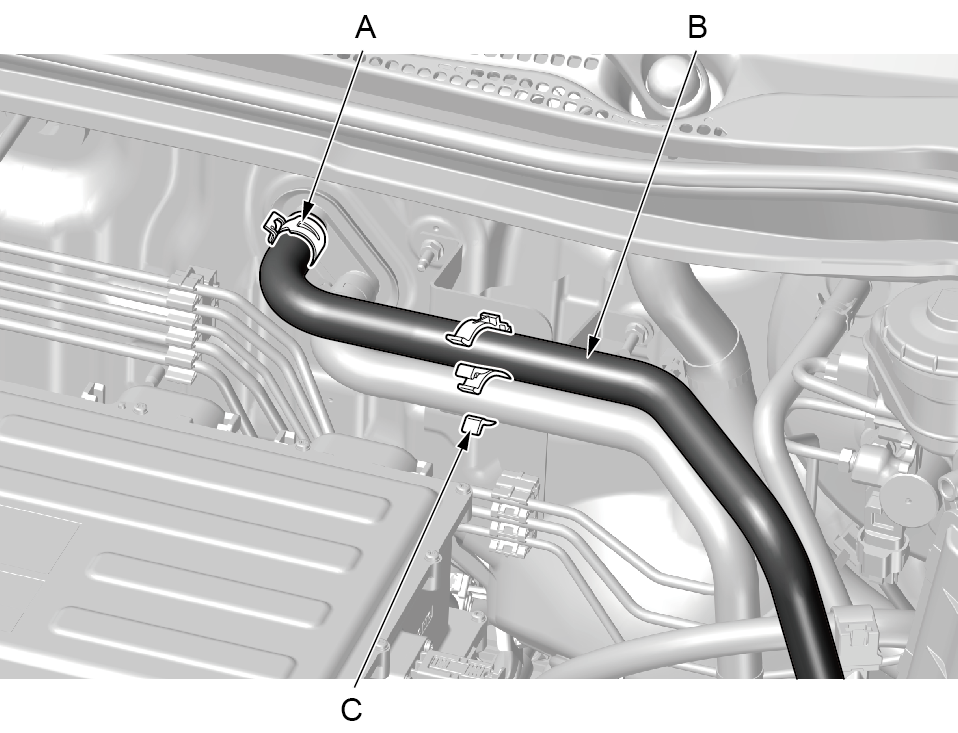

1.使用水管卡箍拆装钳脱开加热芯进水管与加热芯连接固定卡箍（A）。 2.旋转脱开加热芯进水管（B）。 3.脱开加热芯进水管固定卡夹（C）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

4.使用水管卡箍拆装钳脱开加热芯进水管与加热芯进水金属管固定卡箍（D），旋转脱开并取下进水管（B）。 注意事项 需佩戴护目镜； 脱开水管时，可能会有残留的冷却液溅出。 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有冷却液溅出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。

2.暖风系统冷却液 - 加注







空调电动压缩机的拆卸和安装（3D）

警告 当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：
1. 维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。
2. 维修工作时确保钥匙不在车内，以免误操作通电而发生事故。
3. 对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。
4. 维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。
5. 拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。
6. 所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。
7. 电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。
8. 使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。
9. 操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。

车辆安全注意事项：
1. 严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。
2. 严防在连接电子动力系统零部件过程中出现任何形式的短路。
3. 维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。
4. 为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。
5. 在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。
6. 使用翼子板罩以免损坏油漆表面。

设备安全注意事项：
1. 安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。
2. 拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：
1. 必须在电动车专用维修工位进行维修。
2. 非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。
3. 高压系统部件区域贴上高压危险警示标签。
4. 场地内需配备防电起火的灭火器。



电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.空调系统制冷剂-回收

3. 12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。 2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感 器 (A) 的电缆（B）。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护 12 V 蓄电池传感器连接器（D）。 不要从电缆断开12 V 蓄电池传感器。 3. 打开盖（F）。 4. 从12 V 蓄电池上断开正极端子（G）。 注意事项 12V蓄电池端子断开后需等待3分钟。

4. 动力总成右护板 - 拆卸

5. 空调电动压缩机信号线- 拆卸

1. 按压空调电动压缩机信号线插接器的锁止卡，脱开电动压缩机信号线插接器 (A) 。

6. 空调电动压缩机电缆- 拆卸

1.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开空调电动压缩机电缆插接器(空调电动压缩机端）（A）。

2. 拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

7. 空调电动压缩机硬管 - 拆卸

1.使用 10mm 长套筒扳手拆卸空调电动压缩机低压 管固定螺栓 (A)（M6×25），脱开空调电动压缩机 低压管（B）。 注意事项 需佩戴护目镜； 脱开空调管路时，可能会有残留的制冷剂喷出。 如有制冷剂喷到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有制冷剂喷出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止有异物进入。

2. 使用 10mm 长套筒扳手拆卸空调电动压缩机高压管固定螺栓 (C)（M6×25），脱开空调电动压缩机高压管（D）。 注意事项 需佩戴护目镜； 脱开空调管路时，可能会有残留的制冷剂喷出。 如有制冷剂喷到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医； 如有制冷剂喷出，请及时用抹布擦拭干净。 脱开后用干净维修布片堵住连接管口，防止有异物进入。

9. 空调电动压缩机 - 拆卸

1. 使用12mm套筒扳手拆卸空调电动压缩机固定螺栓 (A)（M8×90）。 2. 取下空调电动压缩机（B）。

安装

1. 所有拆下零件 - 安装

1. 按照与拆卸相反的顺序安装部件。

2. 空调系统制冷剂- 加注



空调系统DTC故障排除索引

DTC	检测项目
P0532-F1	空调压力传感器电压超下限
P0533-F1	空调压力传感器电压超上限
P2521-F1	空调供电输出端子短路（PIN110）
P2519-F1	空调供电输出端子开路
P2603-F1	P2603 空调水泵PWM 输出端子短路（PIN92）
P2600-F1	空调水泵PWM 输出端子开路
P1ABD-F1	空调水泵干转
P256F-F1	空调水泵可恢复内部故障（PIN92）
P1AC2-F1	空调ECH 硬件故障
P1AC3-F1	空调PTC  高压DC 电源开路故障
P1AD0-F1	空调PTC 检测VCU 节点通信异常
