暖风水泵拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

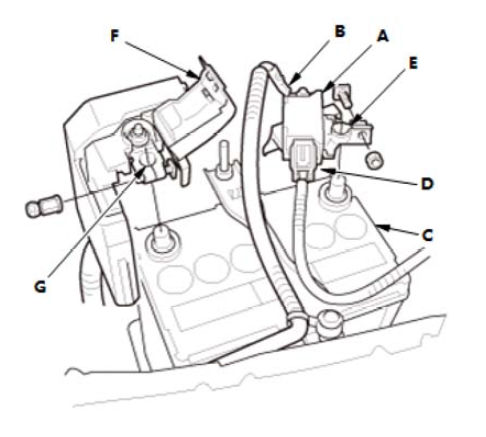

2. 从12 V 蓄电池（C） 上断开并隔离12 V 蓄电池传感器（A）的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子（E） 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。
4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 暖风系统冷却液 - 排空
4. 暖风水泵 - 拆卸

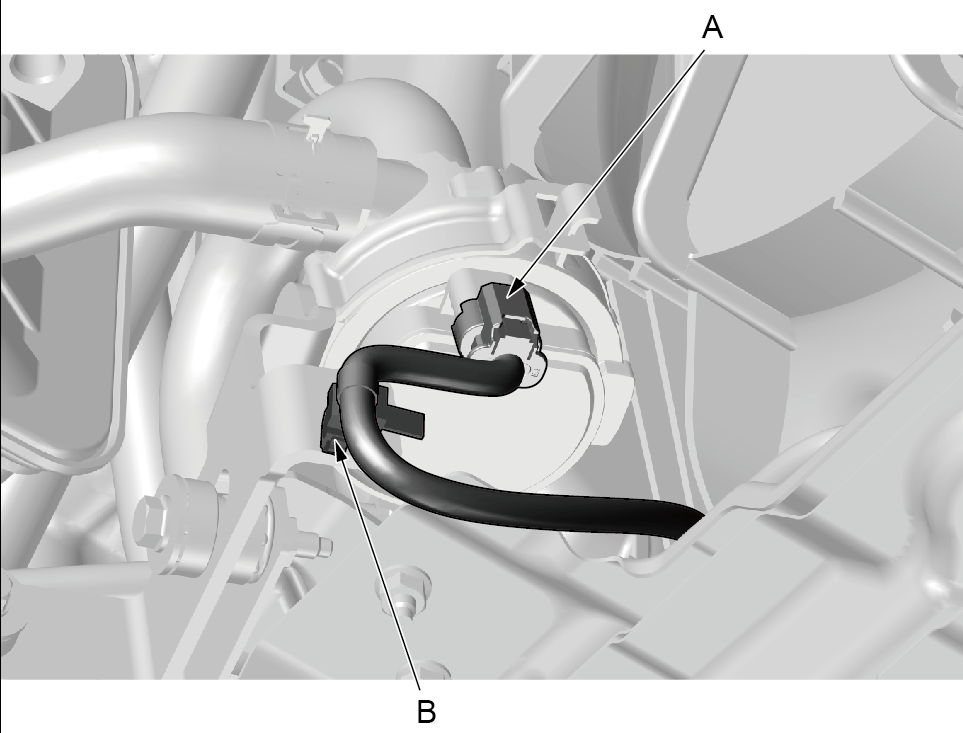

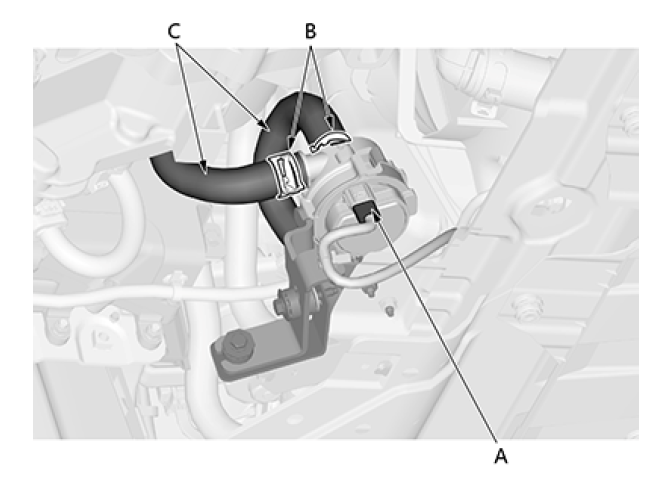

  1. 按住暖风水泵插接器锁止卡，脱开暖风水泵插接器（A）。
  2. 使用内饰件拆卸工具撬开暖风水泵线束固定卡扣（B）。
注意事项

脱开插接器后，务必使用绝缘胶布缠绕，避免剩余冷却液溅入插接器内。

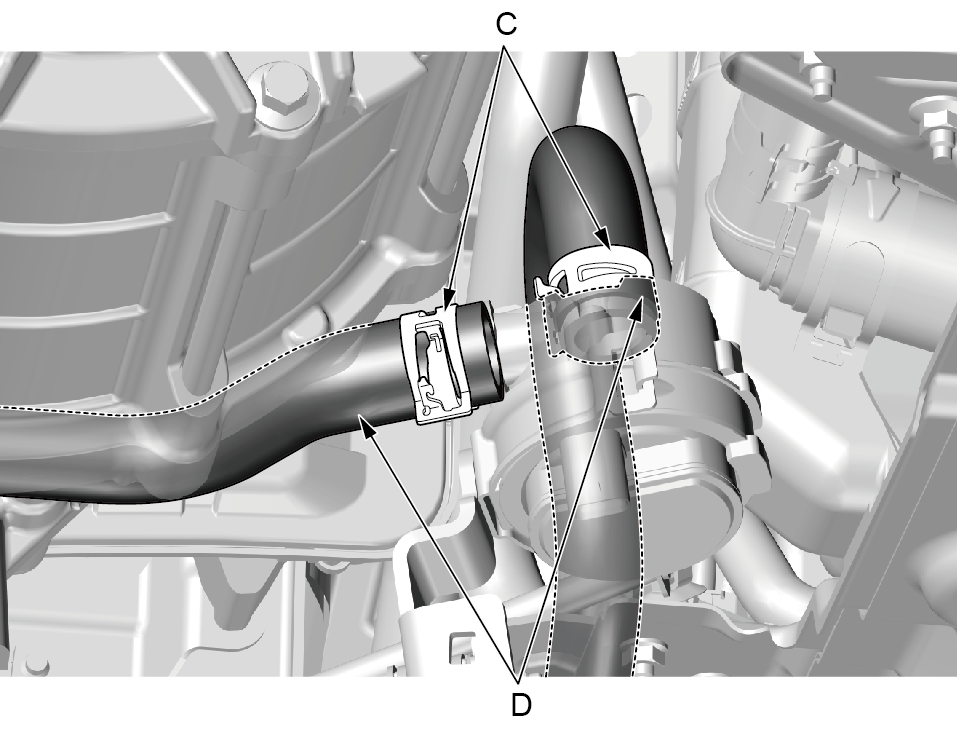

3.使用水管卡箍拆装钳拆卸暖风水泵水管固定卡箍（C），左右摇晃脱开暖风水泵水管（D）。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

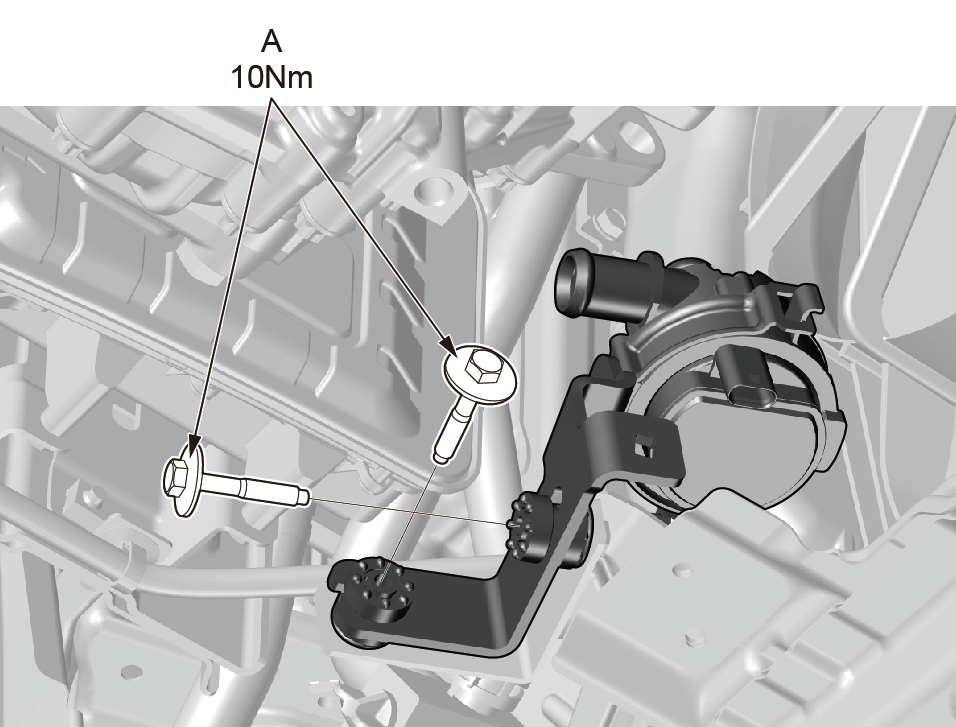

4. 使用 10mm套筒扳手拆卸暖风水泵支架固定螺栓（A）（M6×40）。



5. 使用 10mm 套筒扳手拆卸暖风水泵支架固定螺栓（B）（M6×12）。
6. 分离暖风系统暖风水泵(C)和水泵支架（D）。

安装

1. 所有拆下零件 - 安装



1. 按照与拆卸相反的顺序安装部件。

2. 暖风系统冷却液 - 加注

暖风水泵支架拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

2. 从12 V 蓄电池（C） 上断开并隔离12 V 蓄电池传感器（A）的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子（E） 时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。

4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 暖风水泵- 拆卸
4. 暖风水泵支架 - 拆卸

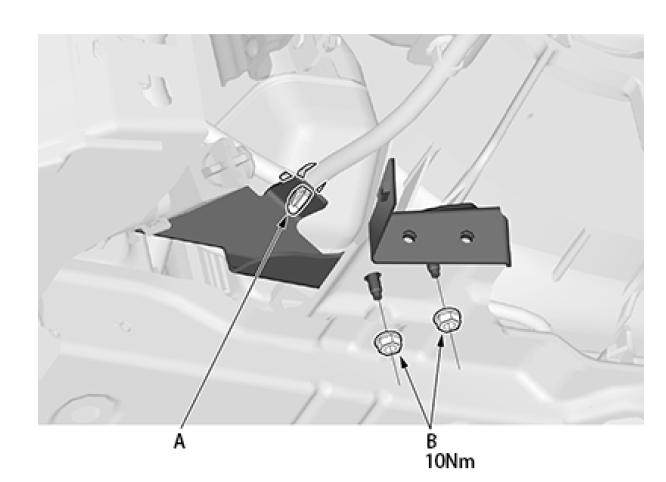

1. 用内饰件工具脱开暖风水泵线束与暖风水泵支架固定扎带（A）。

2. 用 10mm 套筒拆卸暖风水泵支架与白车身固定螺母（B）。

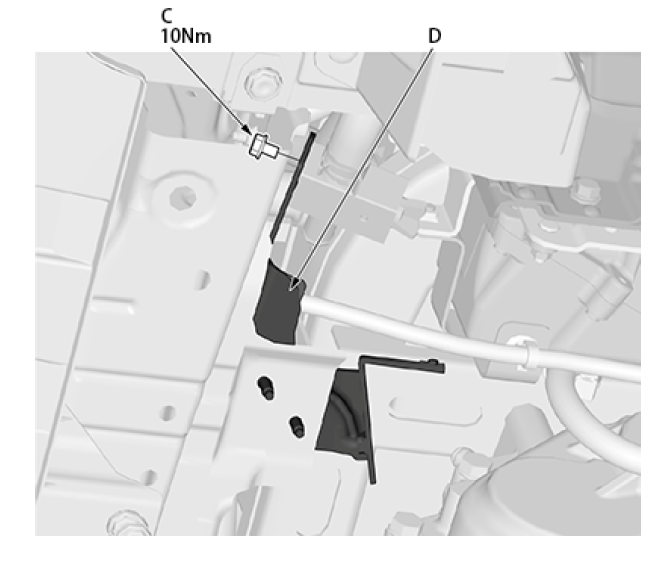

3. 用 10mm 回力扳手拆卸暖风冷却系统冷却液放水
阀与支架固定螺栓（C）。
4. 取下暖风水泵支架（D）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装部件。

暖风系统膨胀水箱的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。
2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器（A）的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子（E）时，不要拿着它，以保护12 V蓄电池传感器连接器（D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖（F）。
4. 从12 V 蓄电池上断开正极端子（G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3. 佩戴绝缘护具，使用绝缘工具

  1. 在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4. 暖风系统冷却液 - 排空

5. 暖风系统膨胀水箱水管 - 拆卸

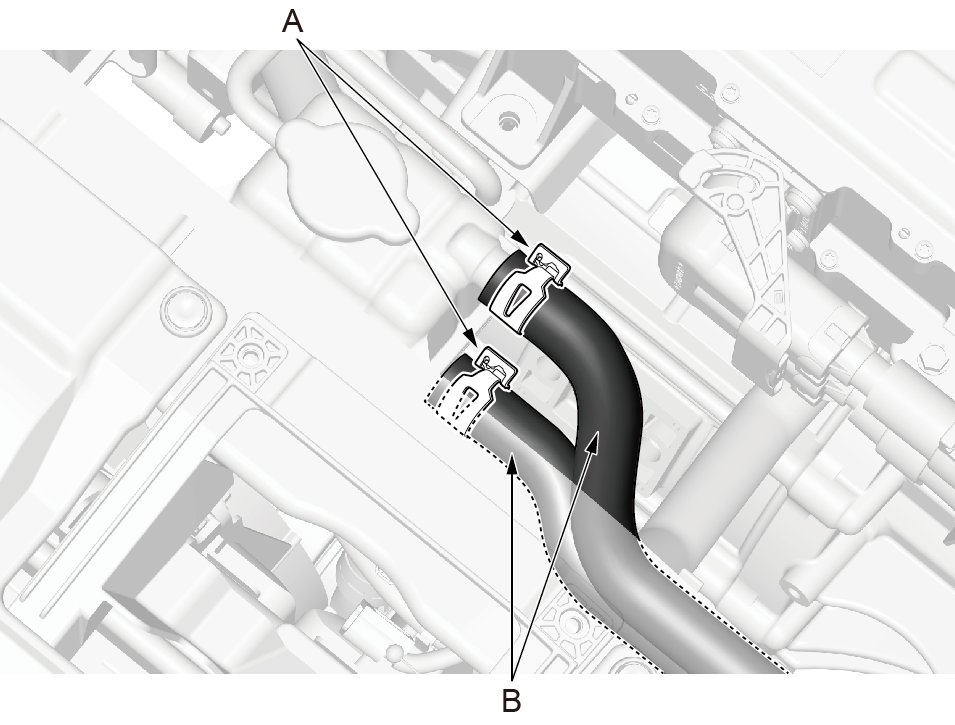

1.使用水管卡箍拆装钳拆卸暖风系统膨胀水箱水管固定卡箍（A）, 左右摇晃脱开暖风系统膨胀水箱水管（B）。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

6. 暖风系统膨胀水箱 - 拆卸

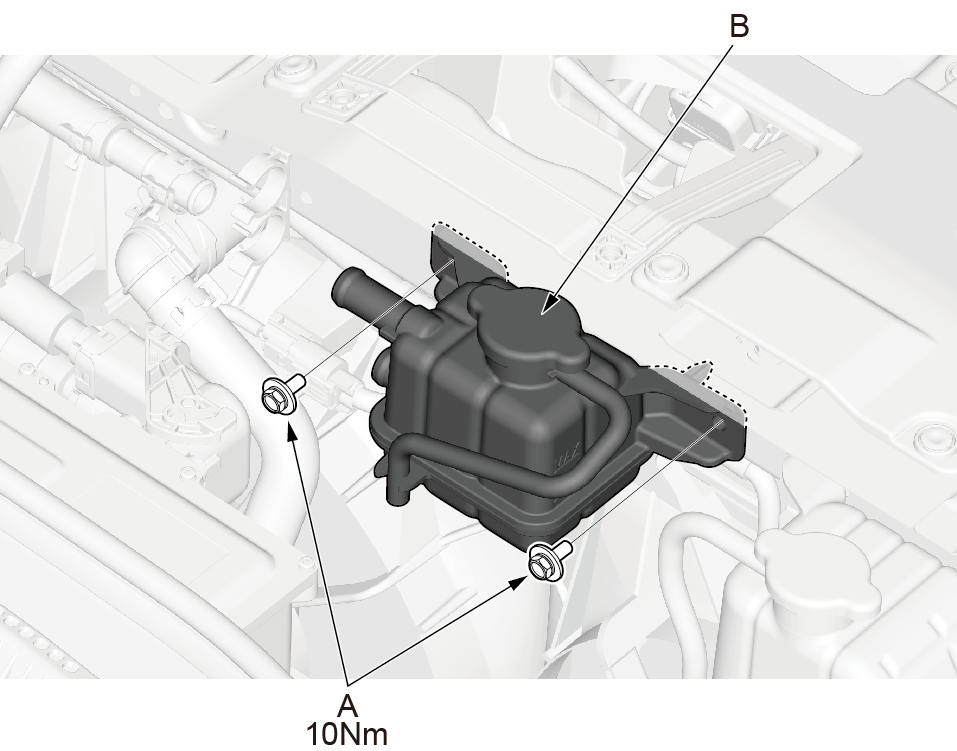

1. 使用10mm长套筒扳手拆卸暖风系统膨胀水箱固定螺栓（A）（M6×14）。

2. 取下暖风系统膨胀水箱（B）。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。

2. 暖风系统冷却液 - 加注



加热器单元/芯拆卸和安装
注意事项

小心不要损坏加热器芯。

拆卸

1. HVAC 单元 - 拆卸

2. 加热器芯 - 拆卸

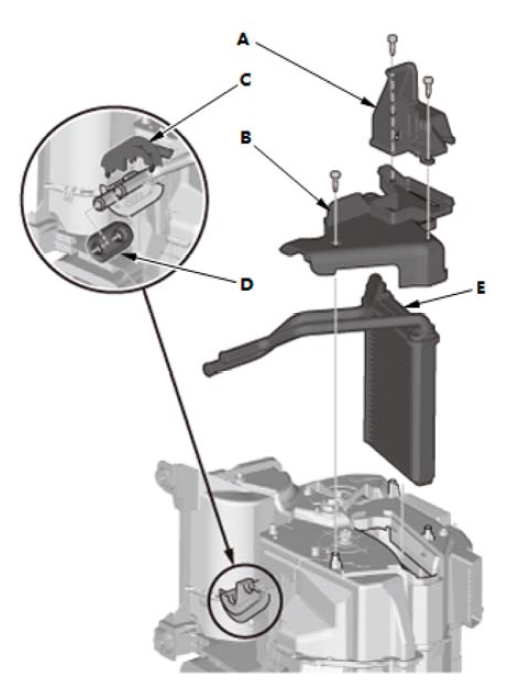

1. 拆下驾驶员侧加热器风管 (A)。

2. 拆下加热器芯盖(B)。

3. 拆下加热器管托架 (C)。

4. 拆下密封圈 (D)。

5. 拆下加热器芯 (E)。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。
