HVAC 单元拆解和重新组装
注意事项
  • 如果垫料损坏或撕破，用新的进行更换。
  • 对于这些操作，如有必要，参看完整步骤。

－空气混合控制电机拆卸和安装
－鼓风机电机拆卸和安装
－鼓风机功率晶体管拆卸和安装
－鼓风机电阻器拆卸和安装
－鼓风机单元拆卸和安装
－粉尘滤清器拆卸和安装
－蒸发器芯拆卸和安装
－蒸发器温度传感器拆卸、安装和测试
－膨胀阀拆卸和安装
－加热器单元/加热器芯拆卸和安装
－模式控制电机拆卸和安装
－内循环控制电机拆卸和安装

1.HVAC 单元 - 分解图

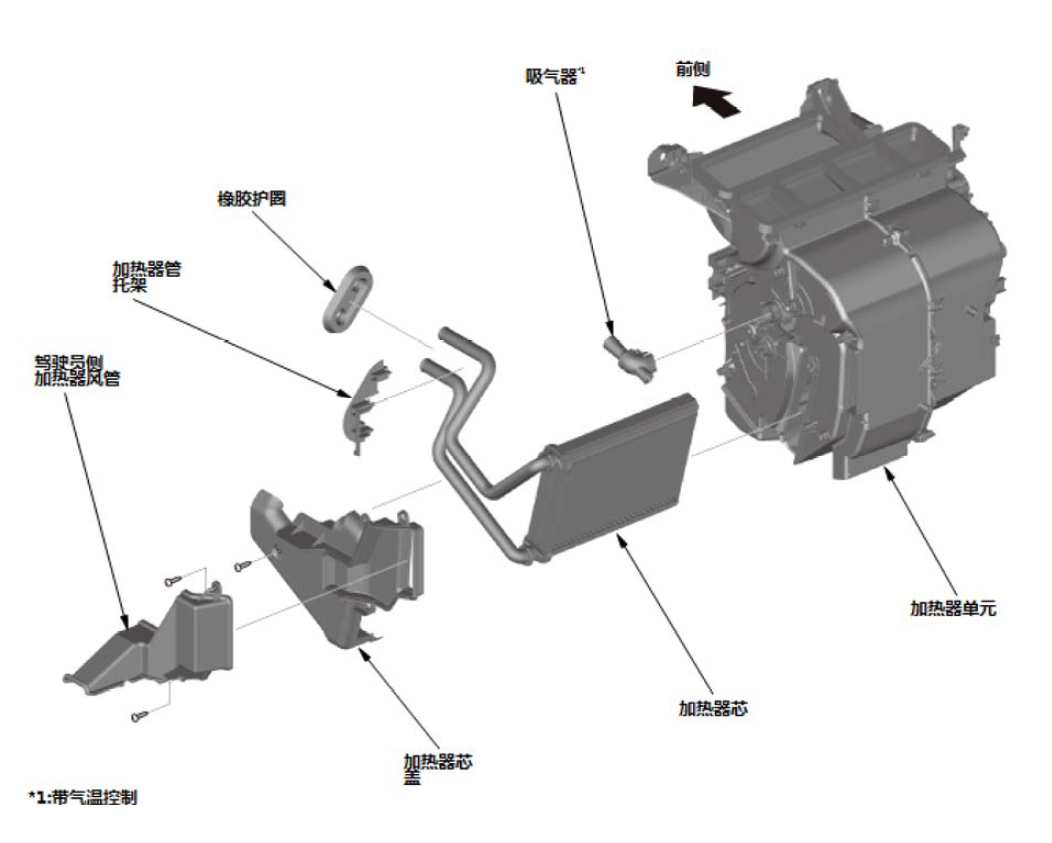

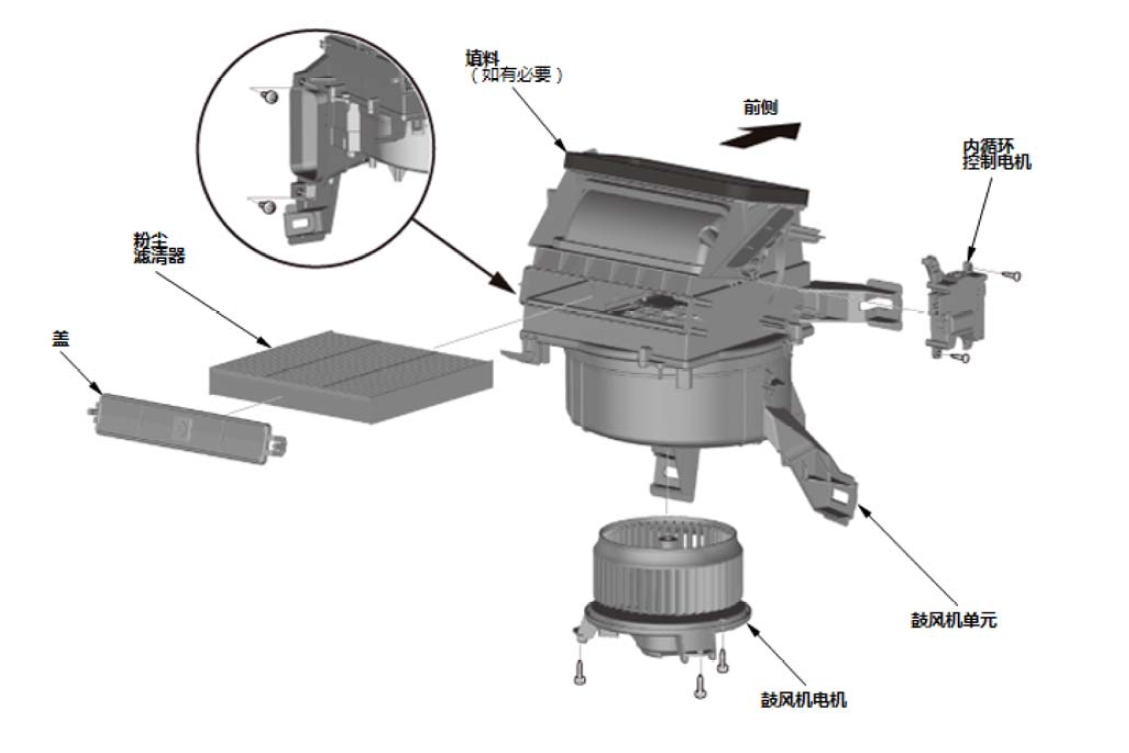

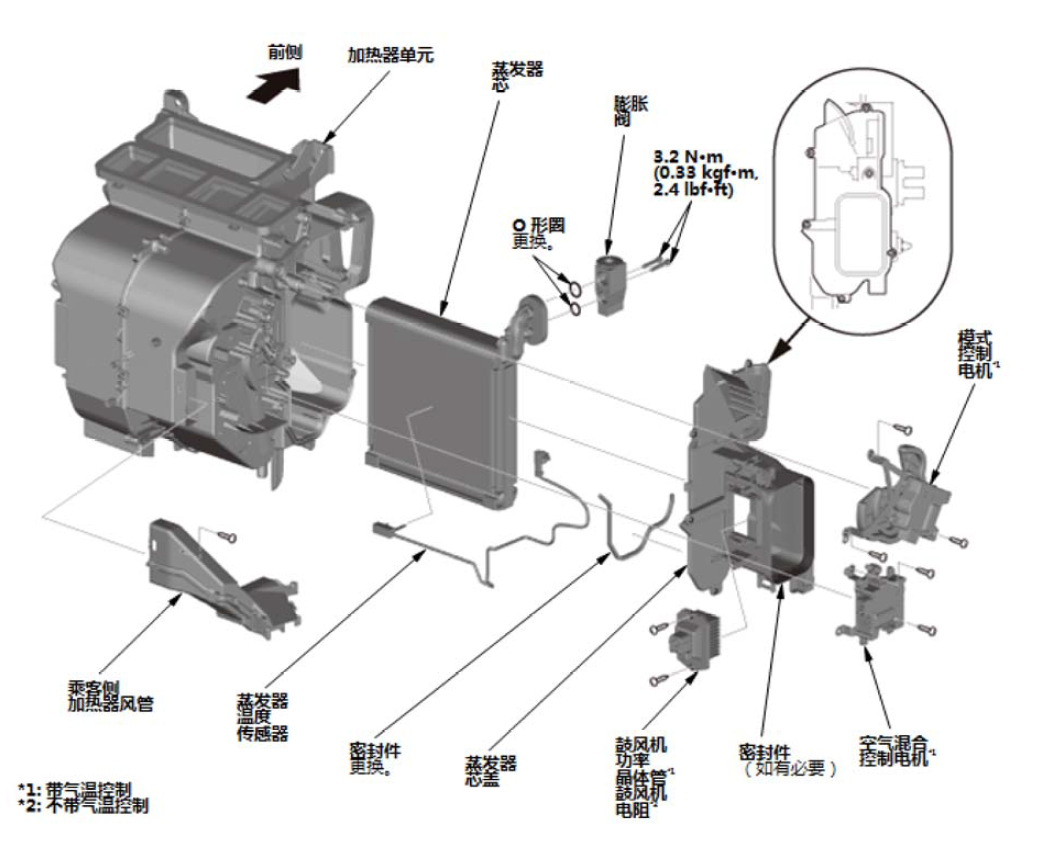

分解图

HVAC 单元拆卸和安装

拆卸

SRS 部件位于该区域。维修或保养前，查看SRS 部件位置以及注意事项和程序。

1.12 V 蓄电池端子 - 断开


注意事项

断开12 V 蓄电池端子后，等待至少 3 分钟。

2.空调制冷剂- 回收
3.加热器软管和加热器单元安装螺母 - 拆卸

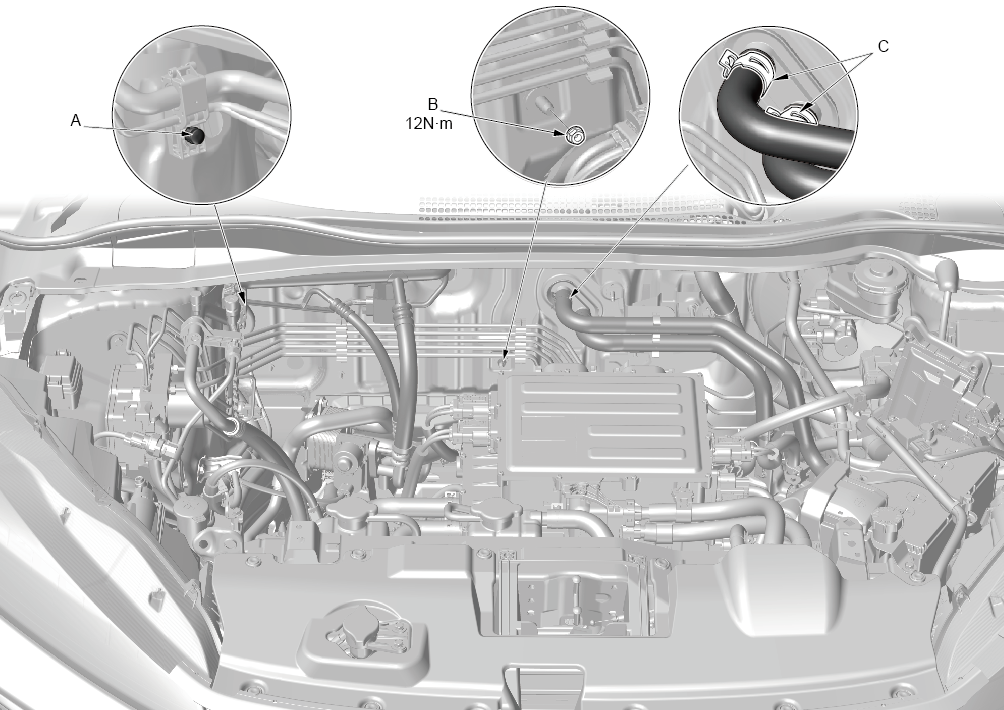

1.拆卸卡扣（A）。

2.拆卸安装螺母 （B）。
3.断开加热器软管（C）。

注意事项
  • 软管断开时，发动机冷却液流出；将冷却液排到一个干净的集油盘中。确保不要让冷却液溅到电子零部件或油漆表面上。如果有冷却液溅到上面，应立即冲洗掉。
  • 注意软管的布局。
注意事项

小心不要损坏或弄弯燃油管或制动管。

4.蒸发器膨胀阀拆卸和安装

5.仪表板拆卸和安装

6.转向吊架横梁 - 拆卸
7.HVAC 单元总成 - 拆卸
1.脱开连接器（A）。

2.脱开排放软管（B）。
3.拆卸 HVAC 单元总成（C）。

安装

1.所有拆下的部件 - 安装



1.按照与拆卸相反的顺序安装部件。

注意事项
