自动空调系统说明 - 系统图

自动空调系统控制方案如下所示。

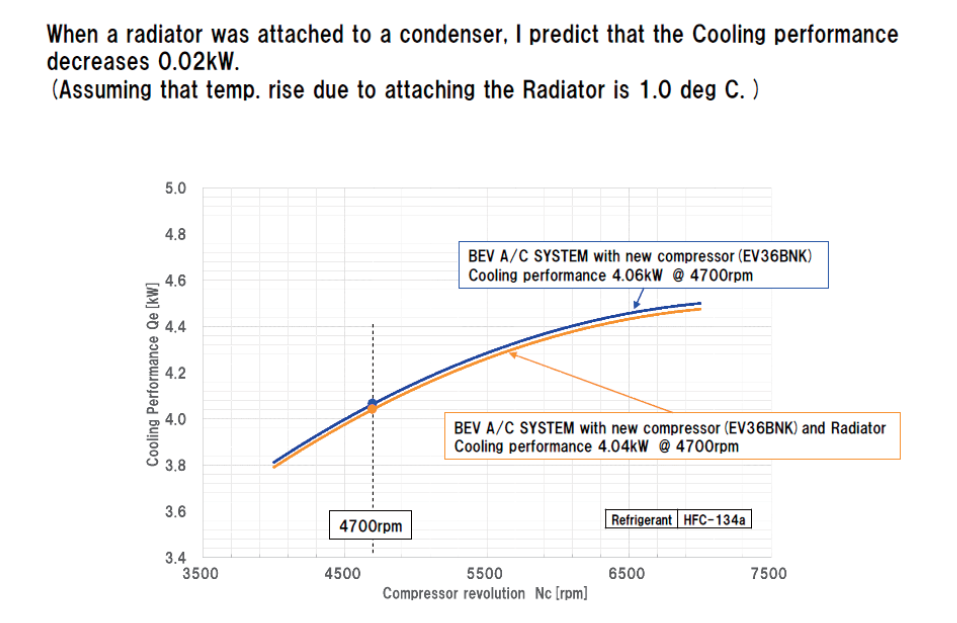

空调电动压缩机性能参数如下所示。

空调暖风加热器性能参数如下所示。

冷凝器性能参数如下所示。

冷凝器设计方案如下所示。

鼓风机功率晶体管拆卸和安装

SRS 部件位于该区域。维修或保养前，查看SRS 部件位置以及注意事项和程序。

拆卸

1.手套箱 - 拆卸

2.鼓风机功率晶体管 - 拆卸

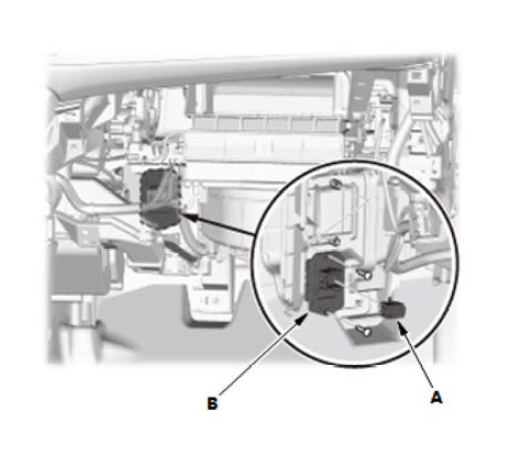

1.断开插接器（A）。

2.拆下鼓风机功率晶体管（B）。

安装

1.所有拆下零件 - 安装



1.按照与拆卸相反的顺序安装零件。

鼓风机功率晶体管测试

拆卸

SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。

1.手套箱 - 拆卸

测试

1.鼓风机功率晶体管 - 测试



1.断开鼓风机功率晶体管连接器。

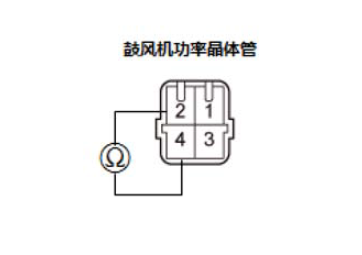

2.测量鼓风机功率晶体管2 号和4 号端子之间的电阻。阻值应为约1.5 kΩ。

注意事项

同时检查鼓风机电机。鼓风机电机故障可导致鼓风机功率晶体管故障。

3. 重新连接鼓风机功率晶体管连接器。

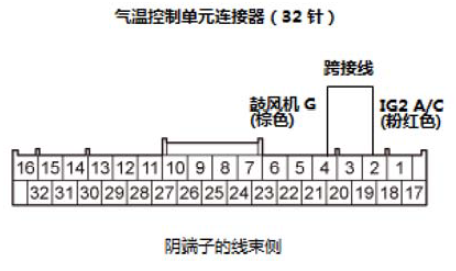

4.用跨接线连接气温控制单元连接器（32 针） 2 号和 4 号端子。

5.将车辆转至 ON 模式。

6.检查鼓风机电机是否运转。

注意事项

鼓风机电机故障可导致鼓风机功率晶体管无法工作。更换鼓风机功率晶体管前，检查鼓风机电机是否卡滞，如有必要进行更换。

安装

1.所有拆下零件 - 安装



1.按照与拆卸相反的顺序安装零件。

鼓风机电机拆卸和安装

拆卸

1.12V蓄电池端子 - 断开
2.乘客侧仪表板底盖- 拆卸
3.鼓风机电机 - 拆卸

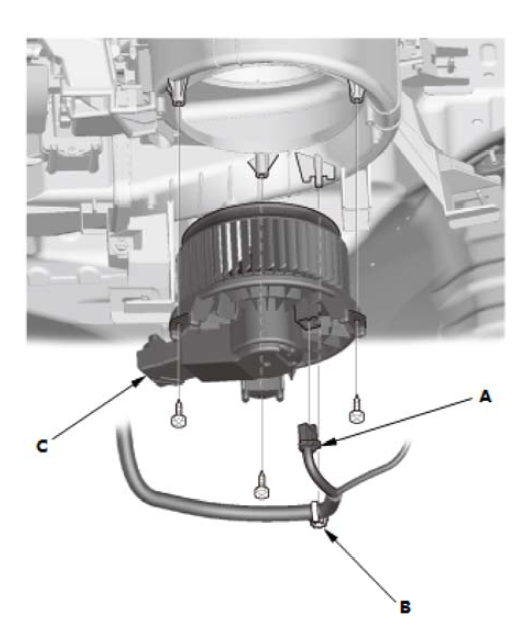

1.断开插接器（A）。

2.拆下线束夹（B）。

3.拆下鼓风机电机（C）。

安装

1.所有拆下零件 - 安装





1.按与拆卸相反的顺序安装各个部件。

注意事项

确保没有空气泄漏。

鼓风机电阻拆卸和安装

拆卸

SRS 部件位于该区域。维修或保养前，查看SRS 部件位置以及注意事项和程序。

1.12V蓄电池端子 - 断开

2.手套箱 - 拆卸

3.鼓风机电阻器 - 拆卸



1.断开插接器（A）。

2.拆下鼓风机电阻器（B）。

安装

1.所有拆下零件 - 安装



1.按与拆卸相反的顺序安装各个部件。

注意事项

确保没有空气泄漏。

鼓风机电阻测试

SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。

拆卸

1.手套箱 - 拆卸

测试

1.鼓风机电阻器 - 测试

1. 断开鼓风机电阻器插接器。

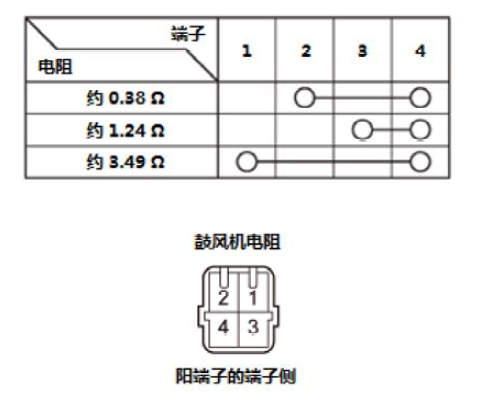

2. 测量鼓风机电阻器以下端子之间的电阻，并将其与表格中的值进行比较。
注意：同时检查鼓风机电机。鼓风机电机故障可能导致鼓风机电阻器故障。
3. 如果电阻不在规定范围内，更换鼓风机电阻器。

安装

1.所有拆下零件 - 安装



1.按照与拆卸相反的顺序安装零件。

鼓风机单元拆卸和安装

拆卸

SRS 部件位于该区域。维修或保养前，查看 SRS 部件位置以及注意事项和程序。

1.12V蓄电池端子 - 断开

2.手套箱 - 拆卸

3.乘客侧加热器风管 - 拆卸

4.鼓风机单元 - 拆卸

1. 使用10mm长套筒拆卸鼓风机固定螺栓（A）和固定螺母（B）。

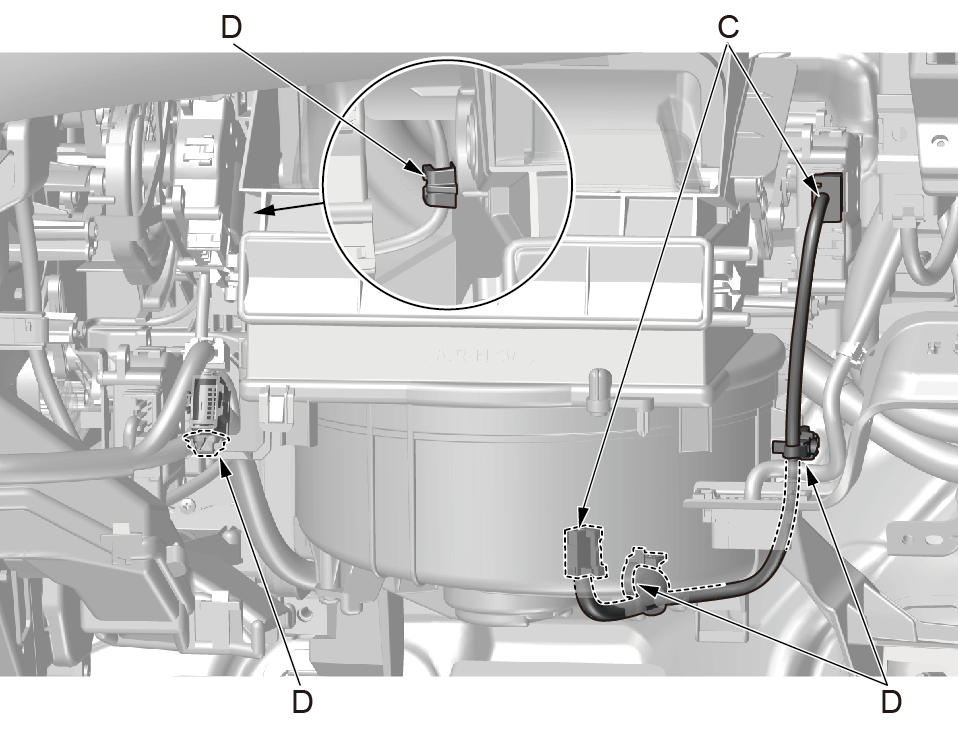

2. 脱开插接器（C）。

3. 断开线束夹（D）。

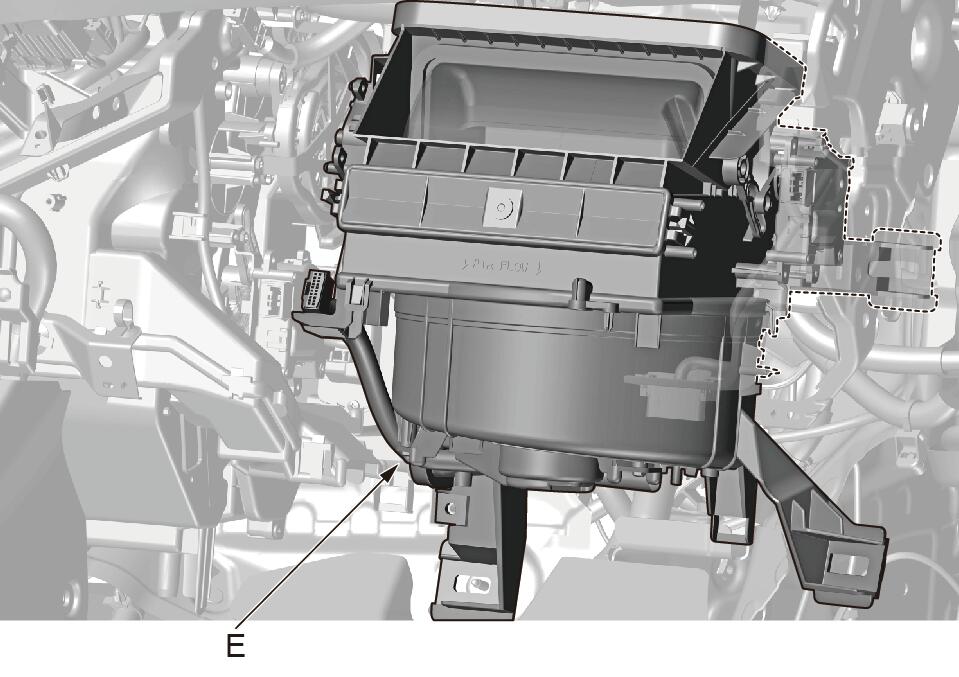

4. 取下鼓风机单元（E）。

安装

1.所有拆下零件 - 安装



1. 按照与拆卸相反的顺序安装各个部件。
