空气混合控制电机/模式控制电机/内循环控制电机拆卸和安装

SRS 部件位于模式控制电机和内循环控制电机附近。执行修理或维修前查看SRS 部件位置和注意事项及程序。

注意事项 拆卸模式控制电机前，选择通风位置。

拆卸

1.接入电机的部件拆卸

拆卸部件	拆卸电机
	空气混合控制电机	模式控制电机	内循环控制电机
鼓风机装置	[1]	[1]	―
手套箱	―	―	[1]

注意事项 表格的数字显示了部件拆卸顺序。

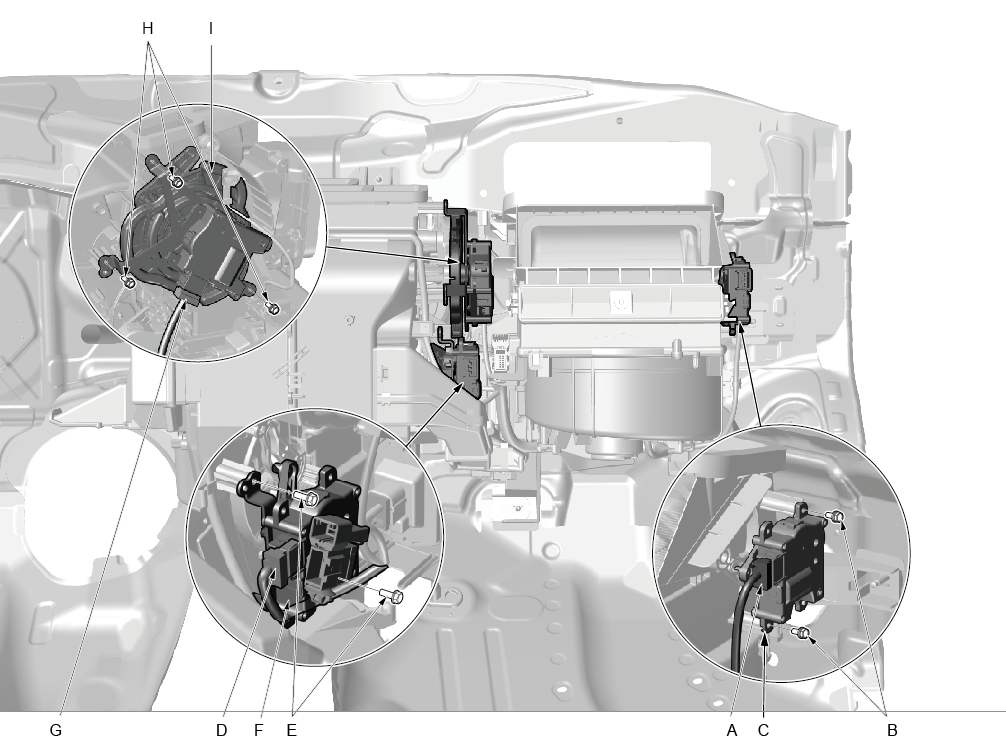

2.电机位置

1.脱开插头（A）,用十字起拆卸内循环控制电机的两个固定螺钉（B）,取下内循环控制电机（C）。

2.脱开插头（D），用十字起拆卸空气混合控制电机的两个固定螺钉（E），取下空气混合控制电机（F）。

3.脱开插头（G），用十字起拆卸模式控制电机的三个固定螺钉（H），取下模式控制电机（I）。

安装

1.所有拆下的部件-安装

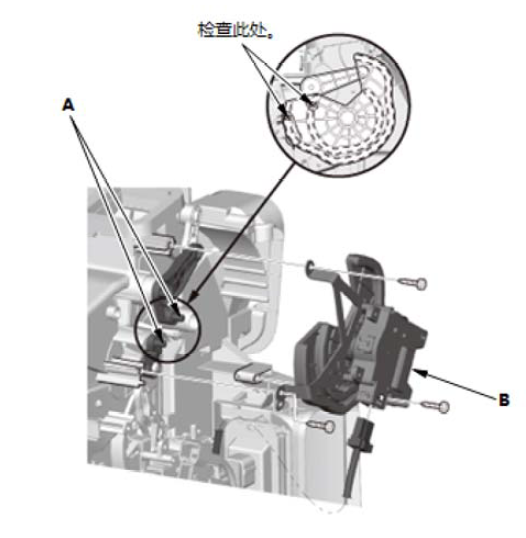

1.按照与拆卸相反的顺序安装零件。 注意事项 安装模式控制电机时，对齐减振器杆销（A）的位置，然后安装模式控制电机（B）。
