空调系统说明 - 蒸发器温度传感器

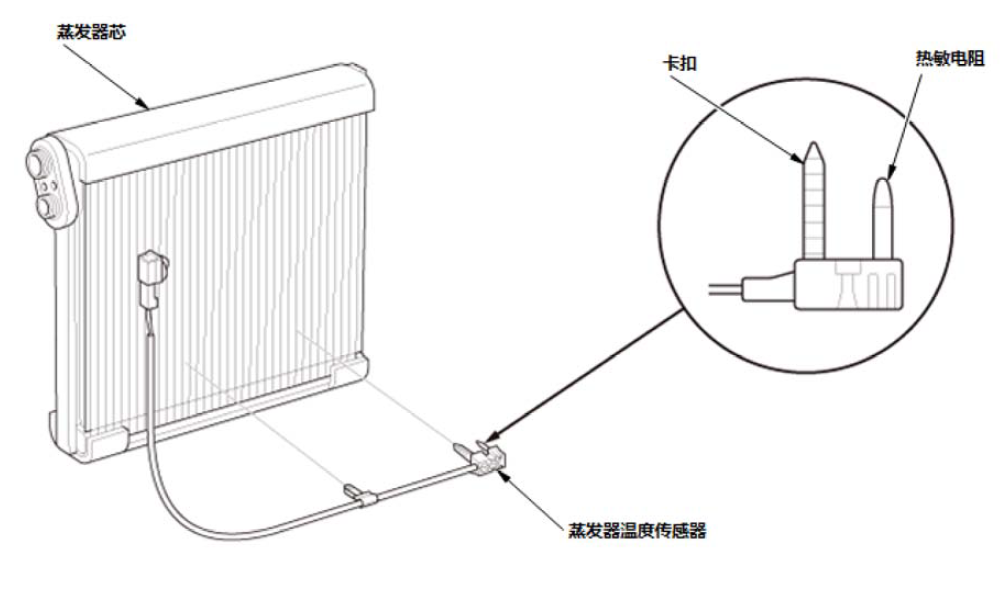

蒸发器温度传感器采用芯片式热敏电阻，其传感芯直接安装在蒸发器芯散热片上。传感器连接至空调控制单元，持续监控蒸发器芯的温度。如果温度接近水的凝固点，空调压缩机和风扇会短暂地停止运转。如果蒸发器温度过低，低温表面上凝结的湿气会冻结，使得蒸发器气流受限且空调性能不佳。

注意事项

图示仅用于举例。实际零部件的外观和结构可能视具体车型而异。

蒸发器芯拆卸和安装

注意事项

小心不要损坏蒸发器芯。

1.HVAC 单元 - 拆卸
2.鼓风机单元 - 拆卸
3.模式控制电机 - 拆卸（带空调控制）
4.蒸发器膨胀阀-拆卸

5.蒸发器芯 - 拆卸

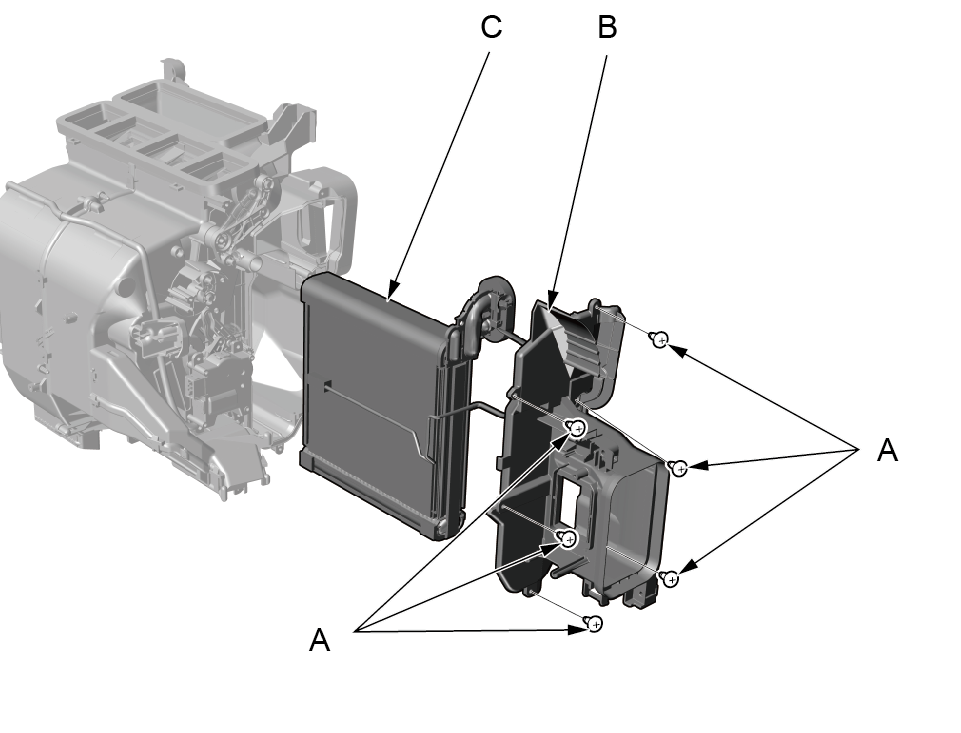

1. 拆卸蒸发器芯盖 6 个固定螺钉（A）。
2. 取下蒸发器芯盖（B）。
3. 拆下蒸发器芯（C）。

1.所有拆下的零件 - 安装

1. 按照与拆卸相反的顺序安装零部件，并注意以下事项：

2.膨胀阀- 拆卸

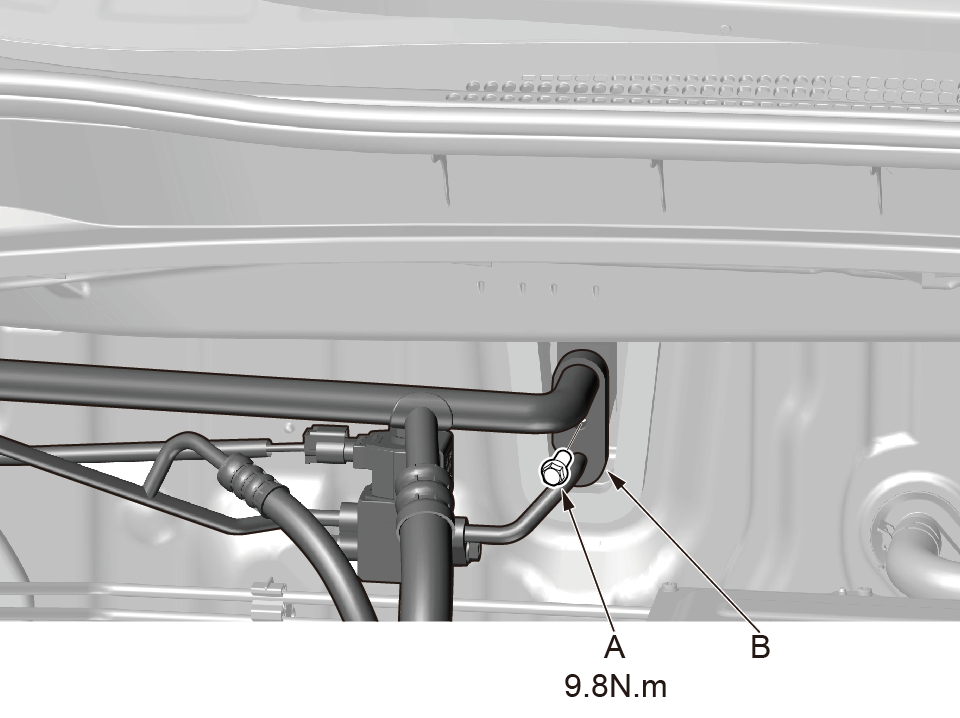

1. 用 10mm 套筒拆卸固定螺栓（A），拆卸空调管（B）。

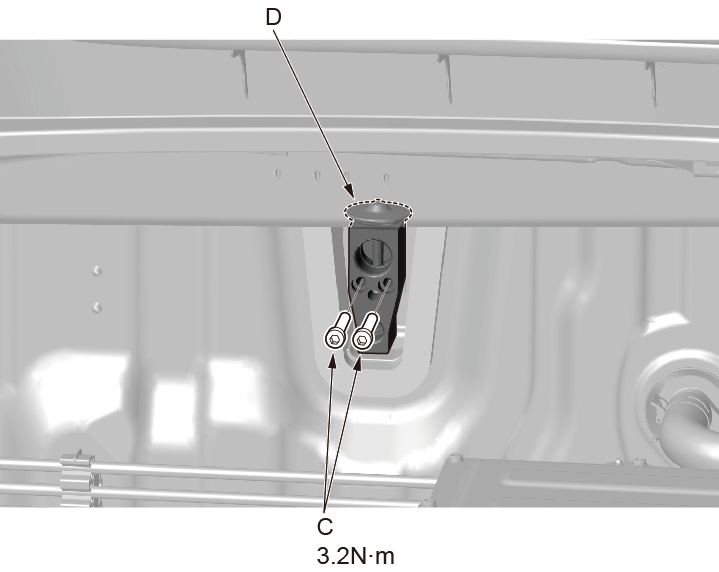

2. 用 4mm 内六角工具拆卸 2 个固定螺栓（C），

拆卸膨胀阀（D）。

注意事项

1. 所有拆下的部件 - 安装

1. 按照与拆卸相反的顺序安装零部件，并注意以下事项：

1.蒸发器芯 - 拆卸
2.蒸发器温度传感器 - 拆卸

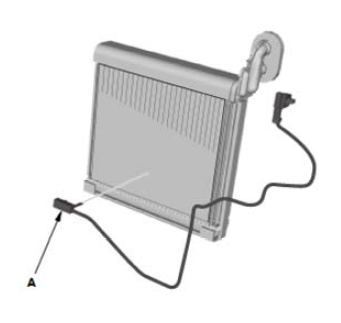

1. 拆下蒸发器温度传感器（A）。

1. 所有拆下的部件 - 安装

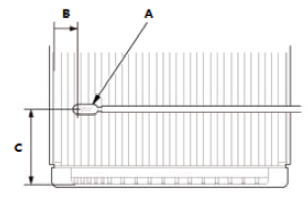

1.将蒸发器温度传感器（A）安装在蒸发器芯中，并注意以下事项：参考以下位置列表。

1.蒸发器温度传感器 - 测试

1. 将传感器浸在冰水中，并测量 1 号端子和 2 号端子之间的电阻。
2. 然后将温水倒在传感器上，并检查电阻值是否发生变化。
3. 将电阻读数与下图所示的规定值进行比较，电阻值应该在规定范围内。
4. 如果阻止与规定不符，更换蒸发器温度传感器。
