VSA 调节器-控制单元拆卸和安装

拆卸

注意事项

不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。
注意事项
  • 在拆卸过程中，小心不要损坏制动管路或使其变形。
  • 为防止制动液滴落，请用抹布堵塞和盖住软管末端和接口。
  • 横摆角速度-加速度传感器内置在 VSA 调制器-控制单元中。
  • VSA 调制器-控制单元是灵敏元件，请勿损坏或跌落。
  • 拆卸 VSA 调制器-控制单元时，不要使用电动工具。

1.12V蓄电池端子 - 断开

2.VSA 调制器-控制器单元 - 拆卸

1.将车辆转为OFF (LOCK) 模式。

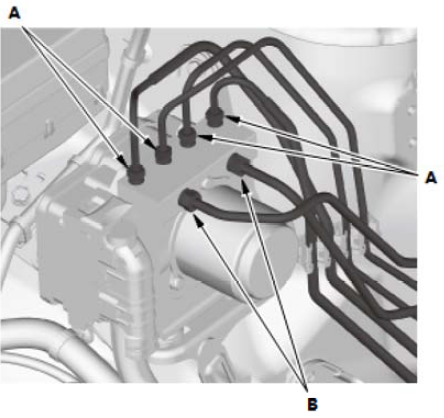

2.断开10 mm 制动管路 (A)。

3.断开12 mm 制动管路 (B)。

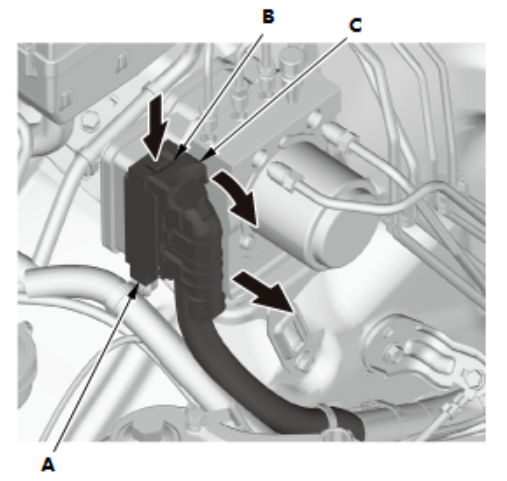

4.推动锁 (B) 并拉下杆 (C)，断开插接器 (A)；插接器自行断开。

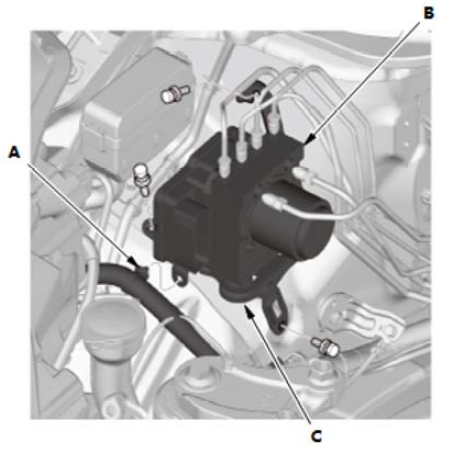

5.拆下线束夹(A)。

6.拆下 VSA 调制器-控制器单元 (B) 及托架 (C)。



3.VSA 调制器-控制器单元托架 - 拆卸

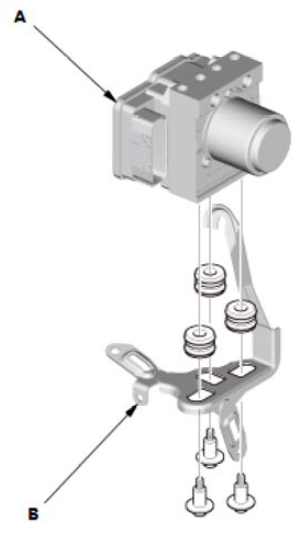

1.将VSA 调制器-控制器单元 (A) 从托架 (B) 上拆下。

安装

注意事项

不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。
注意事项
  • 在安装过程中，小心不要损坏制动管路或使其变形。
  • 为防止制动液滴落，请用抹布堵塞和盖住软管末端和接口。
  • 横摆角速度-加速度传感器内置在 VSA 调制器-控制单元中。
  • VSA 调制器-控制单元是灵敏元件，请勿损坏或跌落。
  • 安装VSA 调制器-控制单元时，不要使用电动工具。

1.VSA 调制器-控制器单元托架 - 安装

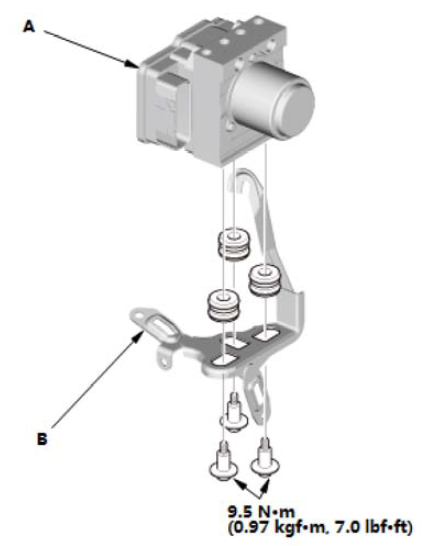

1.将VSA 调制器-控制器单元 (A) 安装在托架 (B) 上。

2.VSA 调制器-控制器单元 - 安装

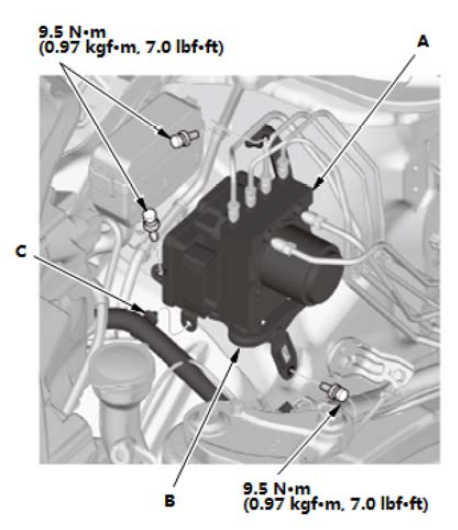

1.安装VSA 调制器-控制器单元 (A) 及托架 (B)。用扭力扳手将螺栓拧紧到力矩9.5±2.5 N•M。

2.安装线束夹(C)。

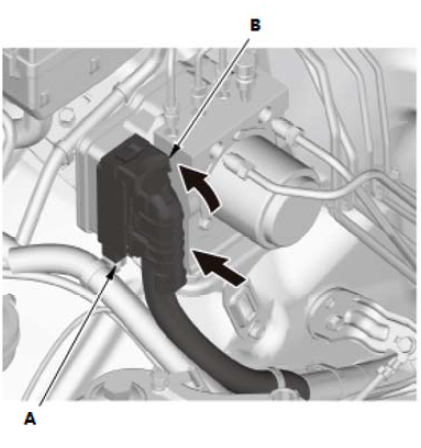

3.对齐VSA 调制器-控制器单元插接器 (A) 的连接表面。

4.向上拉插接器的杆 (B)，然后确认插接器完全就位。



5.连接制动管路。

注意事项

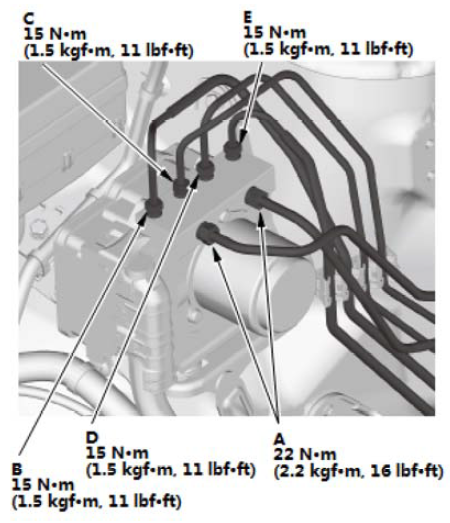

制动管路连接到总泵(A)、左后 (B)、右前 (C)、左前(D) 和右后 (E) 制动系统。

3.12V蓄电池端子 - 安装

4.制动系统- 放气

5.VSA 调制器-控制单元 - 更新

6.VSA 传感器中间位置 - 记忆

7.倾角传感器 - 初始学习程序
