减速器油更换

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

排空

1.注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆（B）。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 （D）。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖（F）。

4.从12 V 蓄电池上断开正极端子 （G）。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.车辆- 举升

4.动力总成下护板 - 拆卸

5.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

6. 减速器油 - 排空

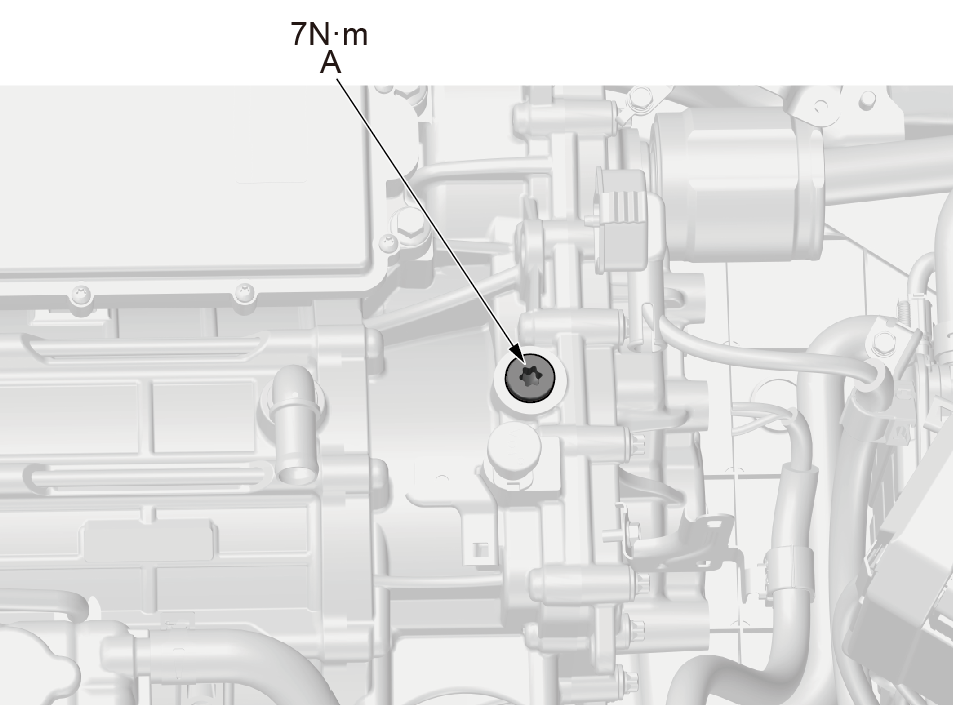

1.使用TX55旋具头拆卸减速器加油螺塞（A）。





2.在放油螺塞（B）的下方放置废机油回收罐。

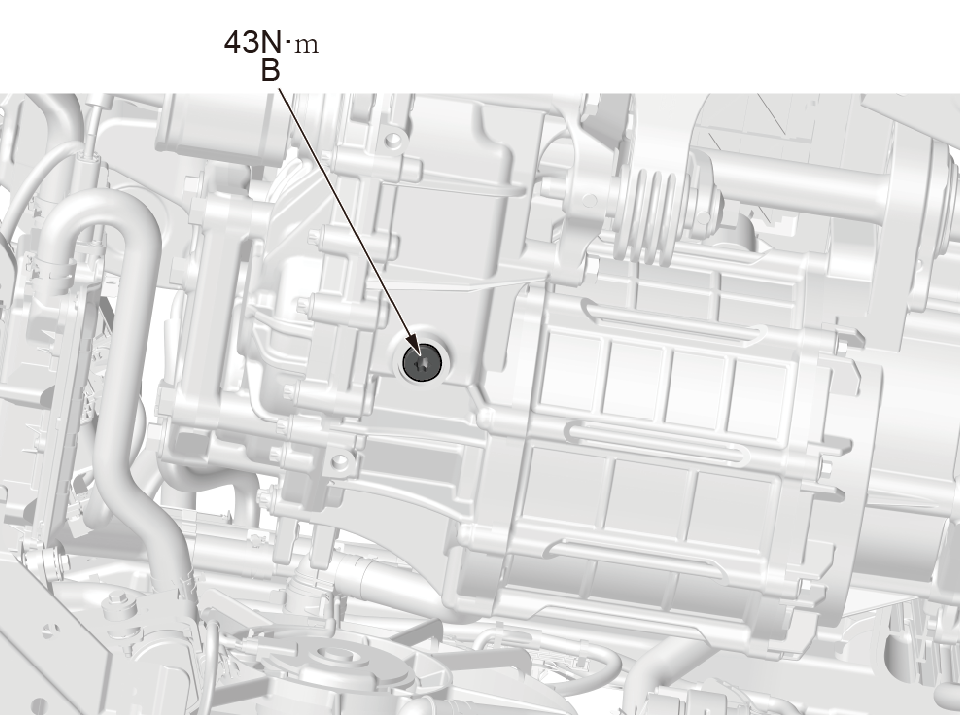

3.使用TX50旋具头拆卸放油螺塞（B），排放减速器油直至油液呈液滴状。

4.更换垫片并重新安装放油螺塞（B），拧至规定扭矩。

加注

1.减速器油 - 加注

1.打开减速器加油螺塞（A）。

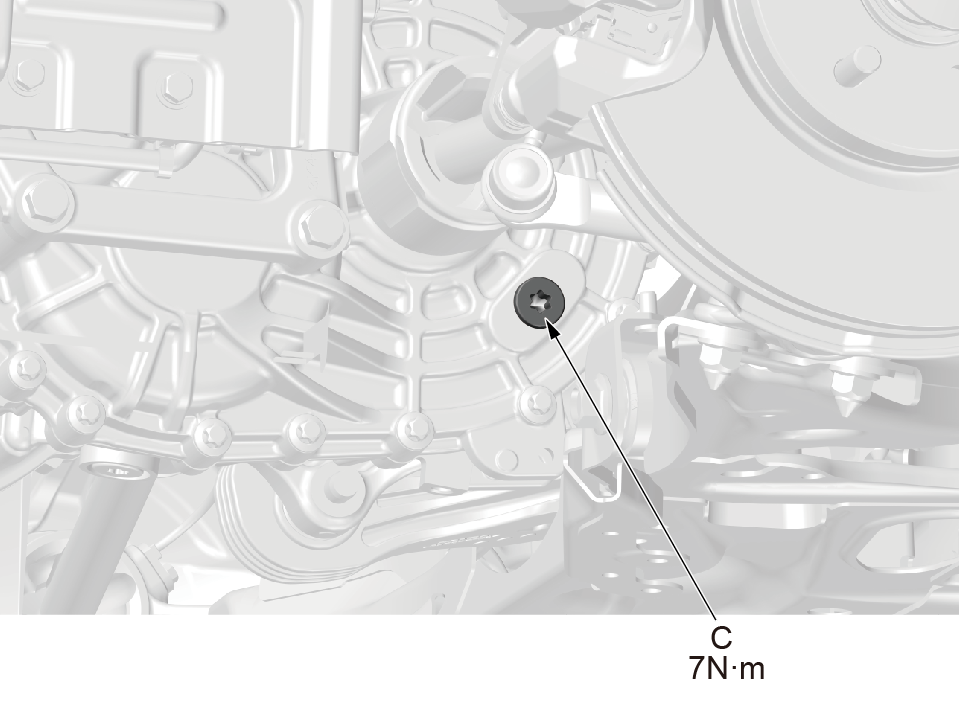

2.使用TX55旋具头拆卸减速器溢油螺塞（C）。

3.向减速器重新加注推荐的减速器油，直至溢油螺塞溢出油液为止。

4.重新安装加油螺塞（A）和溢油螺塞（C）并更换垫片。

注意事项
  • 务必使用本田Castrol BOT 352型号的减速器油。使用非本田的变速器油会引起减速器故障或失效。
  • 大修后或3年6万公里减速器油更换量约为0.9L。

2.减速器油 - 检查

  1.检查是否漏油。

3.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。

驱动轴油封更换

拆卸

1.前驱动轴- 拆卸

2.油封 - 拆卸

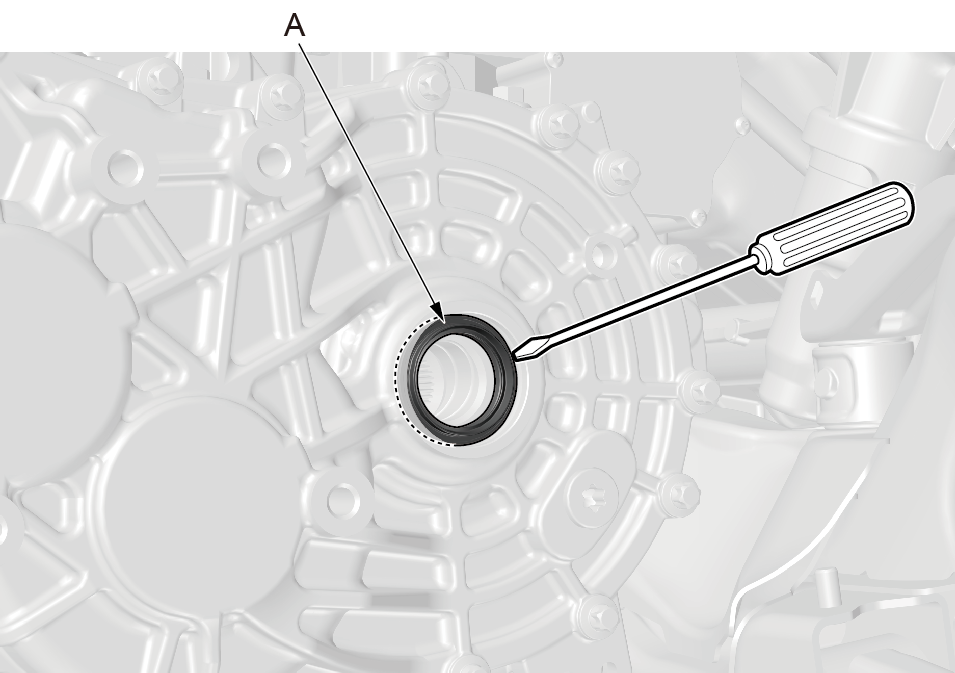

1.拆卸油封（左）（A）。

注意事项

拆下油封时，小心不要损坏减速器壳体。

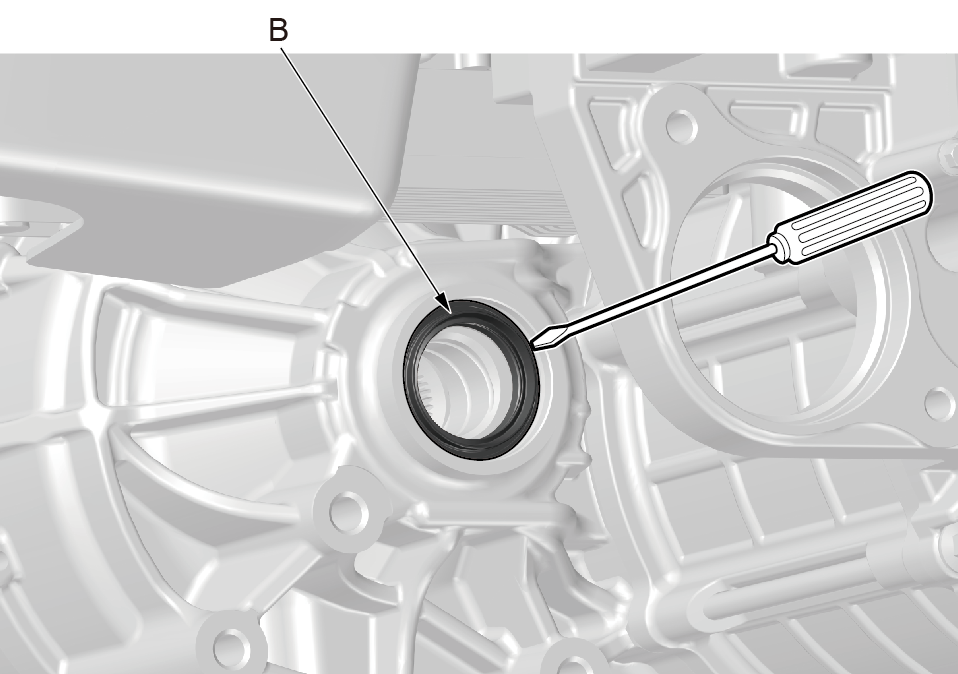

2.拆卸油封（右）（B）。

注意事项

拆下油封时，小心不要损坏减速器壳体。

安装

1.油封 - 安装

1.安装油封（左）（A），安装深度为7±0.3mm。

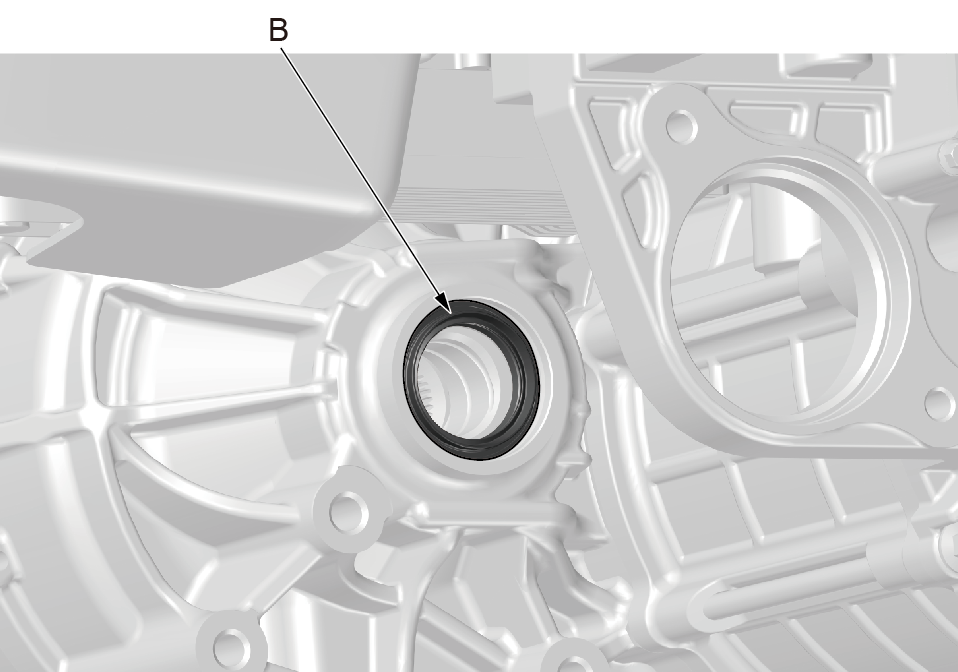

1.安装油封（右）（B），安装深度为8±0.3mm。

2.前驱动轴- 安装
