传动系统/车桥部件位置索引

中间轴的拆卸和安装

1.确保车辆处于 OFF (LOCK) 模式。

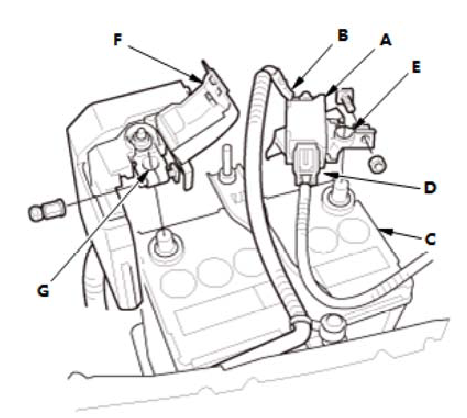

2.从12 V 蓄电池 （C）上断开并隔离12 V 蓄电池传感
器 （A）的电缆（B）。

3.打开盖（F）。

4.从12 V 蓄电池上断开正极端子 （G）。

1.使用 14mm 套筒扳手拆卸中间轴固定螺栓（A）。

2.使用半轴拆卸工具配合惯性拉拔器拆卸中间轴
（B）。

驱动轴检查

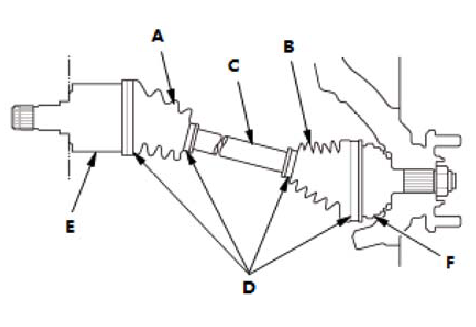

1.检查半轴（C）上的内防尘罩（A）和外防尘罩（B） 是否破裂、损坏、漏脂，以及罩箍是否松动（D）。如果发现任何损坏，更换防尘罩和罩箍。

2.检查半轴是否破裂和损坏。如果发现任何损坏，更换半轴。

3.检查内球笼（E）和外球笼（F）是否破裂和损坏。如果发现任何损坏，将内球笼或外球笼作为一个总成予以更换。

4.用手按住内球笼并转动前轮，然后确保该球笼不会过度松动。如有必要，将内球笼或外球笼作为一个总成予以更换。

前驱动轴的拆卸和安装

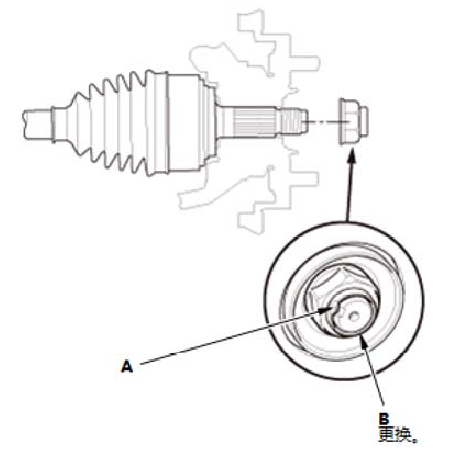

1.撬起主轴螺母（B）上的圆桩（A）。

2.拆下主轴螺母。

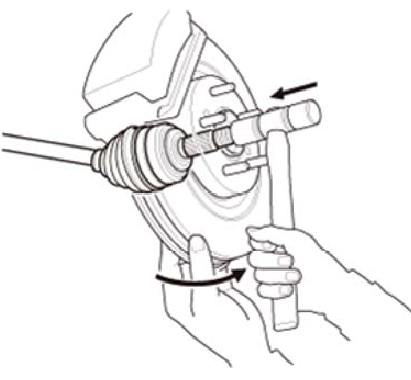

2.向外拉出转向节，分离外球笼。

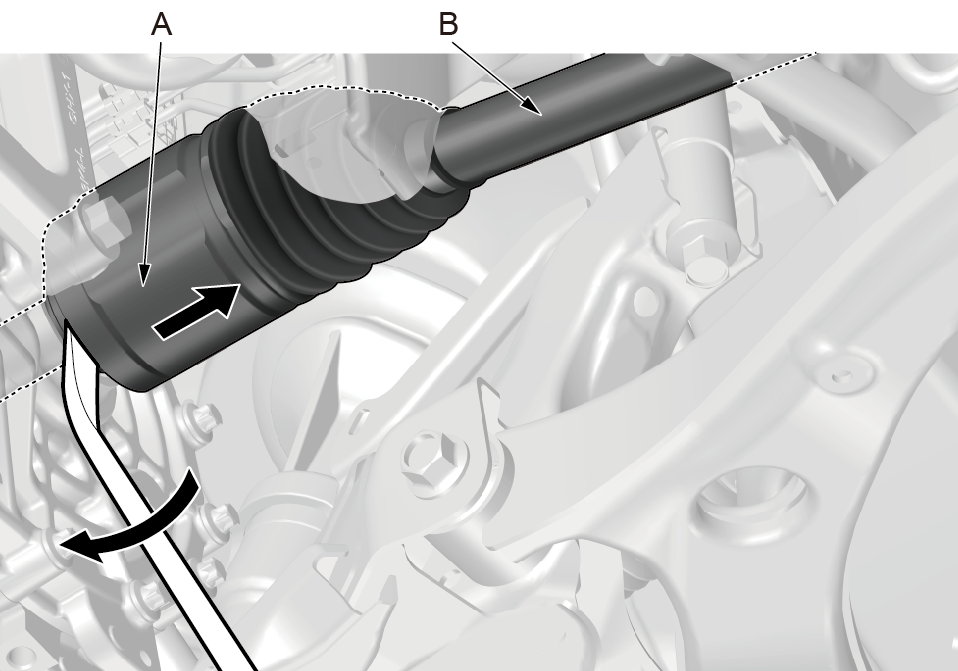

1.左驱动轴：使用撬棒将内万向节（A） 撬下。

2.左驱动轴：将驱动轴整体拆下。

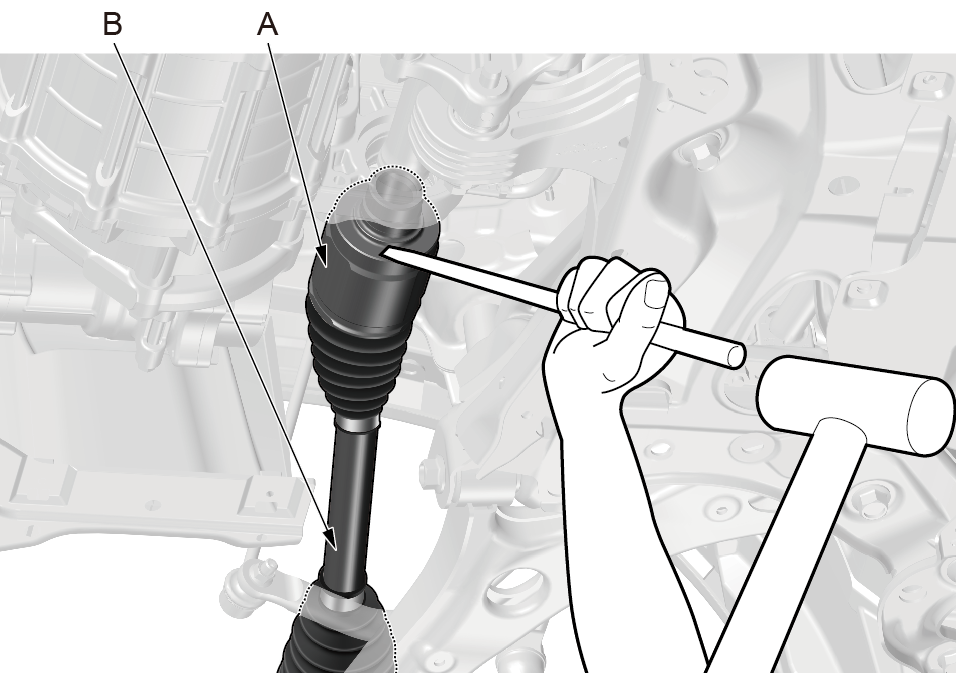

3.右驱动轴：用冲子和锤子使内万向节（A） 脱离中间轴。

4.右驱动轴：将驱动轴整体拆下。

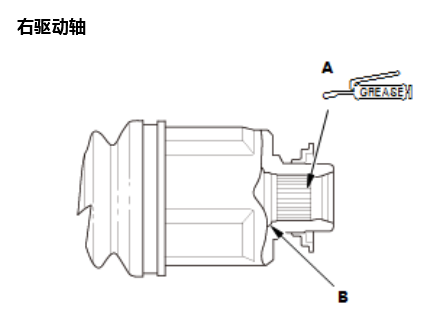

1.右驱动轴:将0.5- 1.0 g (0.018 - 0.035 oz)钼基润滑脂涂抹到右驱动轴的整个花键表面（A）上。.

2.右驱动轴:涂抹完润滑脂后,每隔2 -3个花键,清除花键凹槽和固定环环槽（B）中的润滑脂，以使空气可以从中间轴排出。

4.用压缩空气将驱动轴与差速器的接触部位吹干。

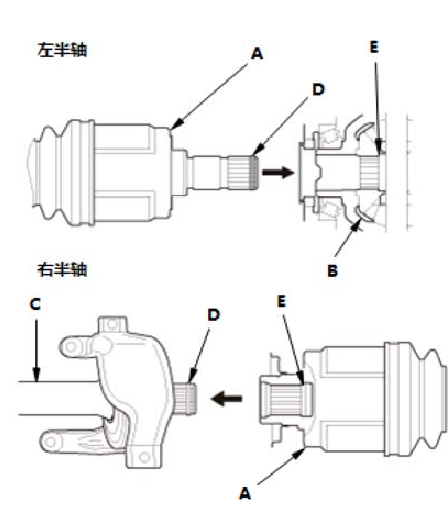

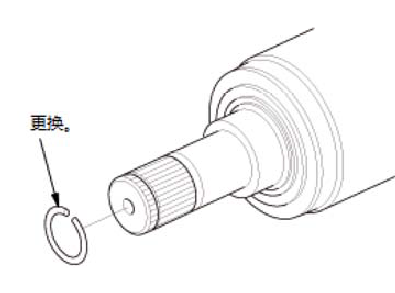

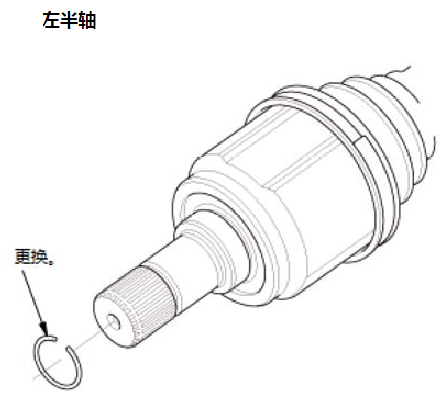

5.将驱动轴的内万向节端部 （A）插入差速器 （B） 或中间轴（C），直到固定环（D）卡在环槽 （E）中。

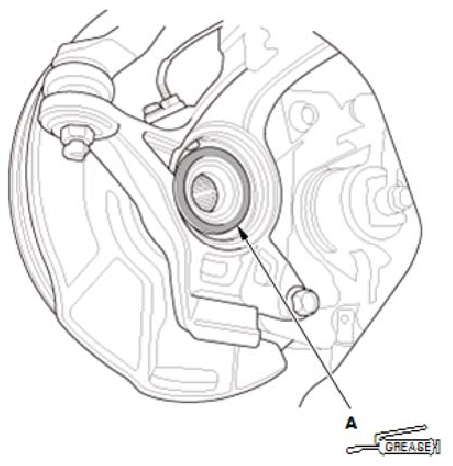

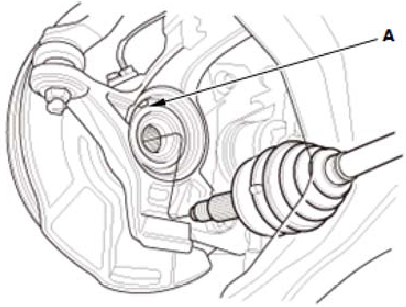

1.在外球笼和前轮轴承的接触部位 （A）上涂抹约3 g （0.11 oz）的钼基润滑脂。

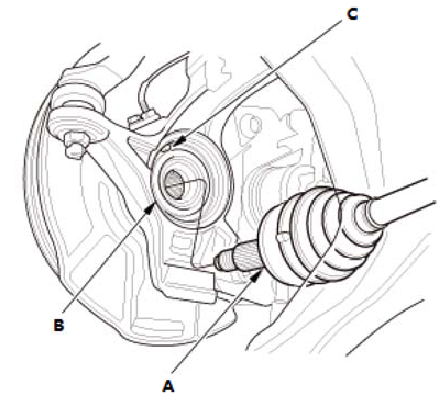

2.将外球笼（A） 安装到转向节上的前轮毂（B）中。

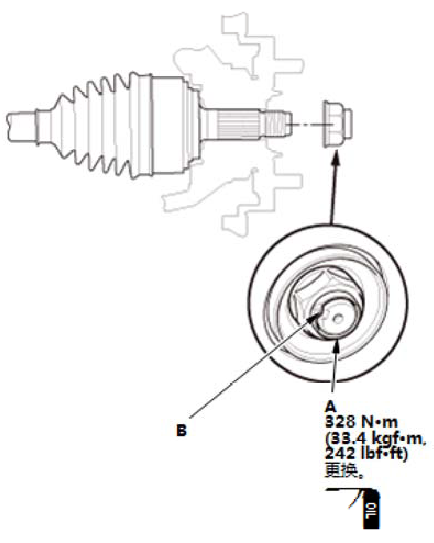

1.在新主轴螺母 (A) 的接合表面涂抹少量发动机机油。

2.安装在主轴螺母。

3.用冲子向半轴方向敲击主轴螺母台肩 （B）。
