SRS单元拆卸和安装

SRS部件位于该区域。维修或保养前，查看SRS部件位置以及注意事项和程序。

拆卸

1.12V蓄电池端子-断开


注意事项

断开12V蓄电池端子后，等待至少3分钟。

2.中央扶手箱-拆卸

3.前扶手箱面板-拆卸

4.SRS单元-拆卸

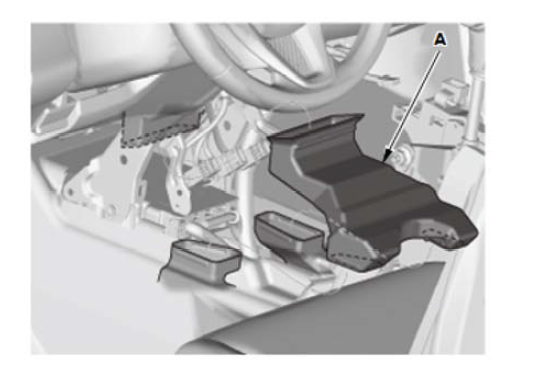

1.拆下风管(A)。

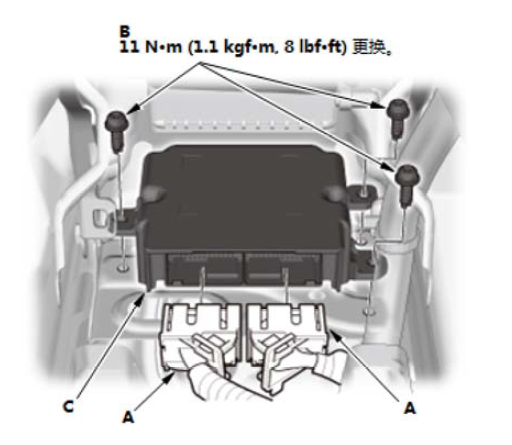

2.脱开插接器(A)。
注意事项

SRS单元插接器带有拉杆锁。断开插接器前松开拉杆锁。
3.拆下螺栓(B)。
4.拆下SRS单元(C)。

安装

1.所有拆下的零件-安装



1.按照与拆卸相反的顺序安装零件。

注意事项
  • 安装过程中，安装新的螺栓至规定扭矩。
  • 安装前扶手箱面板前，确保SRS指示灯工作正常。
  • 确保SRS单元有最新的软件版本。如果软件版本不是最新，则更新SRS单元软件。

2.SRS操作-确认

  1.执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒然后熄灭。
