动力电池包电缆的拆卸和安装（3D）

所需专用工具

警告 当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED(自动体外心脏起搏器)的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。

设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：

1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

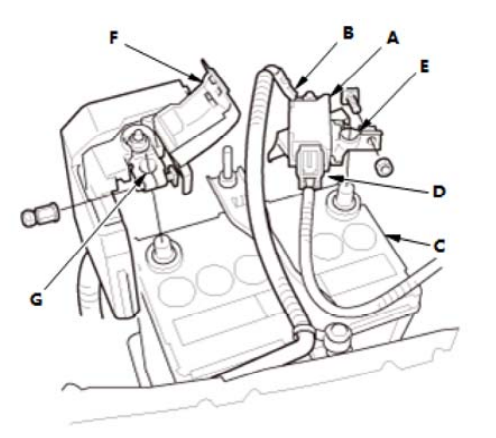

1.确保车辆处于 OFF (LOCK) 模式。 2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感 器 (A) 的电缆(B)。 注意事项 始终先断开负极端。 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。 不要从电缆断开12 V 蓄电池传感器。 3.打开盖(F)。 4.从12 V 蓄电池上断开正极端子 (G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.车辆 - 举升

4.动力电池包前护板 - 拆卸

5.佩戴绝缘护具，使用绝缘工具

1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

6.动力电池包高压线束 - 拆卸

1.脱开动力电池包高压线束固定卡扣（A）。 2.脱开动力电池包高压线束插接器（B）。

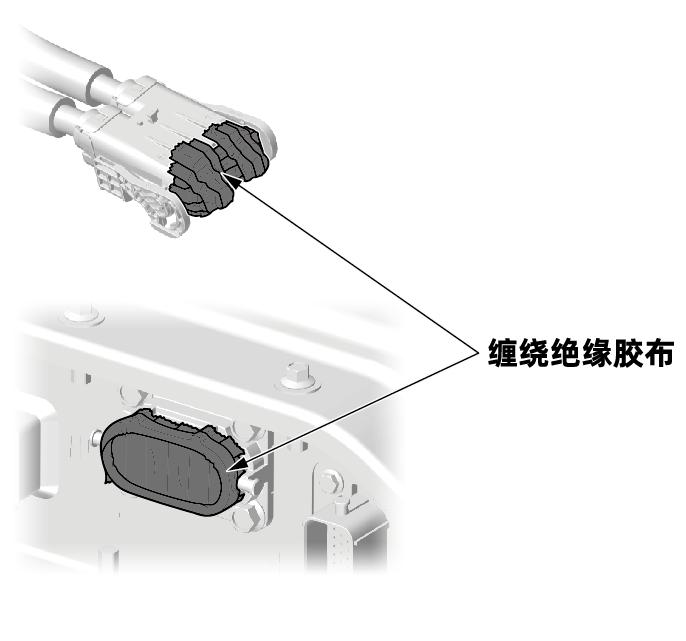

3.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

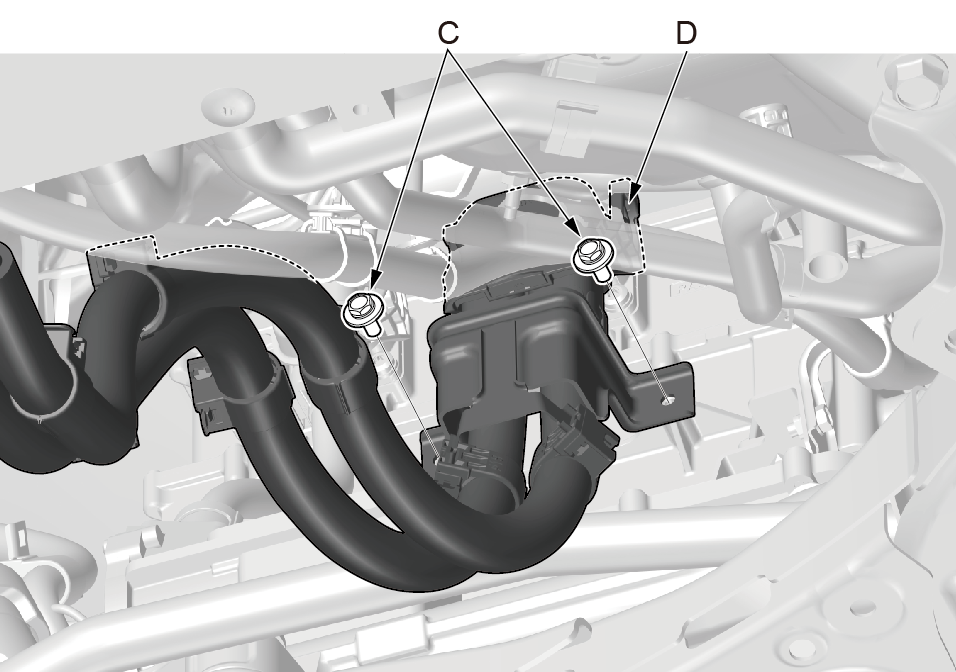

4.使用10mm套筒拆卸动力电池包高压电缆的固定螺栓（C）(M6×12)。 5.脱开动力电池包高压线束插接器卡夹，脱开动力电池包高压线束插接器（D）。



6.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

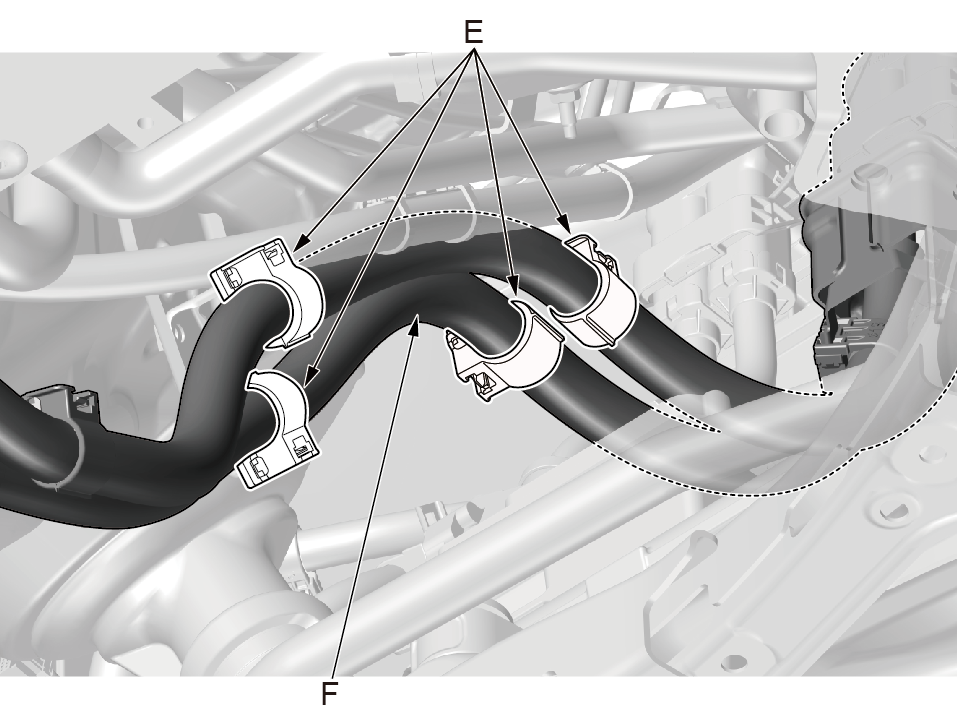

7.使用内饰件拆卸工具拆卸动力电池包高压线束卡夹（E）。 8.取出动力电池包电缆（F）。

安装

1.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装部件。
