动力总成部件位置索引





动力电池侧护板的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.车辆- 举升

3.动力电池侧护板 - 拆卸

1.使用内饰件拆卸工具撬开动力电池包侧护板5个固定卡扣（A）。

2.使用10mm套筒拆卸动力电池包侧护板5个
固定螺栓（B），取下动力电池包侧护板（C）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。





动力电池前侧防撞梁的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.车辆- 举升

3.动力电池侧护板 - 拆卸

4.动力电池前侧防撞梁 - 拆卸

1.使用12mm套筒拆卸动力电池包前侧防撞梁的
固定螺栓（A）(M8×20)。

2.使用17mm套筒拆卸动力电池包前侧防撞梁的
固定螺栓（B）(M10×78)。

3.使用14mm套筒拆卸动力电池包前侧防撞梁的
固定螺栓（C）(M12×25)，取下动力电池包前侧防撞梁（D）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。





动力电池包防撞梁的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.车辆- 举升

3.动力电池前侧防撞梁 - 拆卸

4.动力电池包防撞梁 - 拆卸

1.使用17mm套筒扳手拆卸动力电池包防撞梁的2个
固定螺母(A)。

2.使用17mm套筒扳手拆卸动力电池包防撞梁的2个
固定螺栓(B)。

3.使用10mm套筒扳手拆卸动力电池包防撞梁的2个
固定螺栓(C)。

4.取下动力电池包防撞梁(D)。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。





动力电池包前护板的拆卸和安装

拆卸

1.车辆- 举升

2.动力电池包防撞梁 - 拆卸

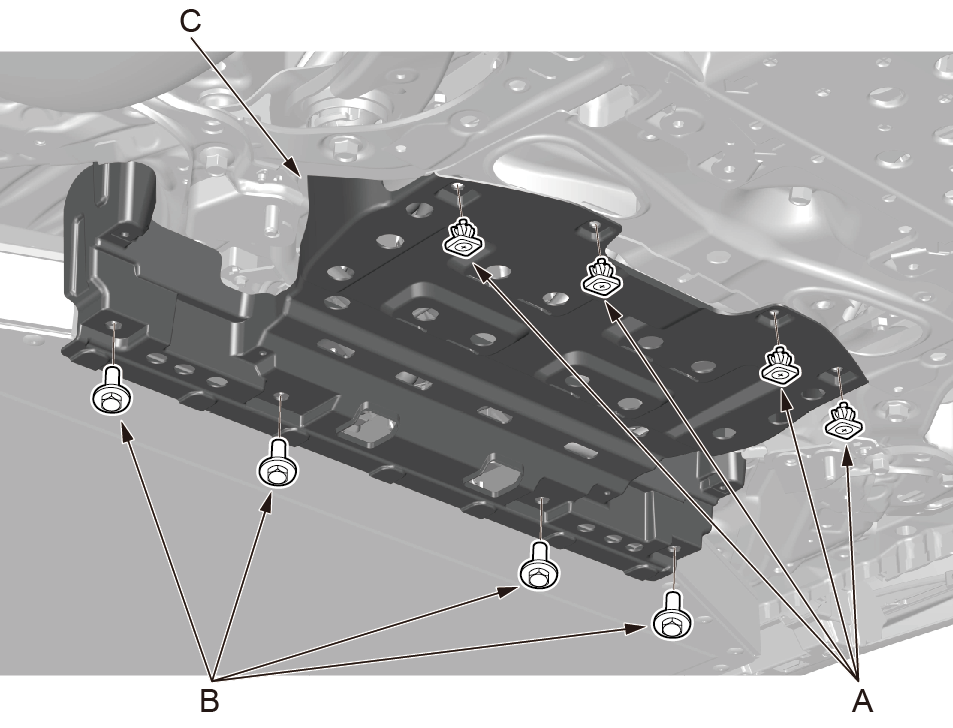

3.动力电池包前护板 - 拆卸

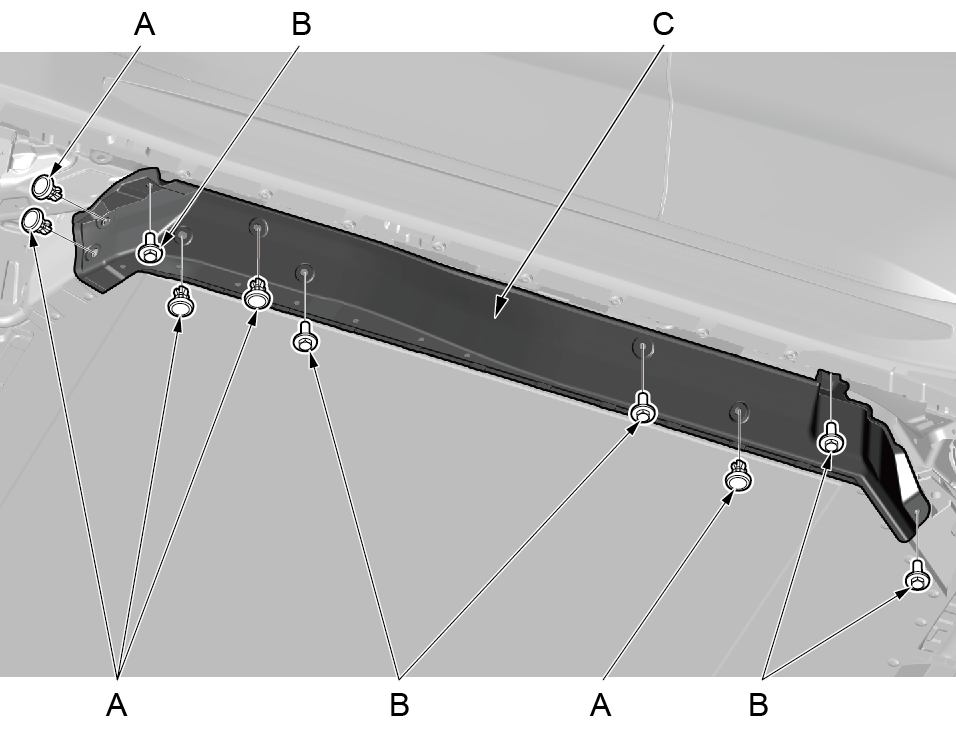

1.使用十字起拆卸动力电池包前护板固定卡夹
(A)。

2.使用10mm套筒拆卸动力电池包前护板4个固
定螺栓(B)。

3.取下动力电池包前护板(C)。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。





动力电池包存储要求及危险情况处理办法

1.场地要求：
a) 拆卸及存储场地，地面应硬化并防渗漏，应防雨、应通风、光线良好、避免阳光直射（距离热源不得小于2米）、远离居民区、消防安全设施齐全。

b) 操作区域应单独隔离，操作和处理都需要有专业人员的全程监督，地面应做绝缘处理，并设置高压警示标识和区域隔离标识。

2.暂存和管理：
a) 动力电池应根据不同类别分类贮存，如有漏液或漏电现象，应采用具备绝缘、防泄漏专用储存容器储存；如无漏液和漏电的可采用一般包装容器贮存。

b) 动力电池不得侧放、倒放，避免机械冲击和重压，叠放高度不得高于2 m，存储容器间距应不低于0.1 m，人行通道不低于0.8 m，墙距宽度不低于0.5 m。

c) 动力电池总成产品在不完全充电状态下储存，一般处于 40%SOC~60%SOC。储存条件：

存放温度：推荐在常温20℃~28℃储存；7天内存放条件：-30℃~60℃；3个月内存放件：-30℃~45℃；

一年内存放条件：-30℃~40℃。
存放湿度：推荐在 10% ~ 85% RH 范围内储存。

存放环境：产品应存储在干净、通风、阴凉的环境中，避免阳光直射、高温、腐蚀性气体、剧烈震
动、机械冲击和重压等状况；远离热源； 海拔高度 建议 小于 4000 米 ，大气压 为 56kPa~106kPa 。

常温条件下，每 隔 6 个 月对产品进行一次充放电，充放电电流小于 等于 0.3C ，充电完成后 将 SOC 调整
至 40%~60%。首次补充充电时间从 OEM 收货时间开始计算

d) 经检测，存在安全隐患的动力电池，应隔离贮存，并尽快进行处理。

e) 拆卸后，零部件、材料、废弃物不得随意丢弃，应分类储存在专用容器中，并标识，避免混存、混放。

f) 废油液、废电路板等危险废物应设专人进行管理，贮存应按HJ 2025的要求执行，并定期进行规范转移。

g) 冷却液的贮存应按GB 29743的要求执行。

h) 应对拆卸后的动力电池登记及录入信息追溯系统，并建立纸质档案和电子数据库，备份后纸质档案随动力电池转移。

3.动力电池包起火、爆炸处理办法：
a) 在保证安全的情况下， 以下部件可以采用可灭电器火灾灭火器（如水基灭火器）：动力电池包高压插件、通讯插件 (也叫低压插件）、线束 、冷却水管、密封等起火。

b) 如果用水灭火，请远距离使用大量水灭火。试图用少量水（例如花园用水管）扑灭电气火灾会很危险。

c) 如果动力电池包起火 、爆炸，请持续使用灭火器或大量水远距离灭火。

d) 如果因为充电造成的起火、爆炸，第一时间关闭充电电源 ，再进行后续灭火。

e) 尽管明火已被扑灭，但动力电池包仍有复燃的可能，请持续使用灭火器或大量水对动力电池包进行覆盖及降温一段时间，并保持监测预防复燃。

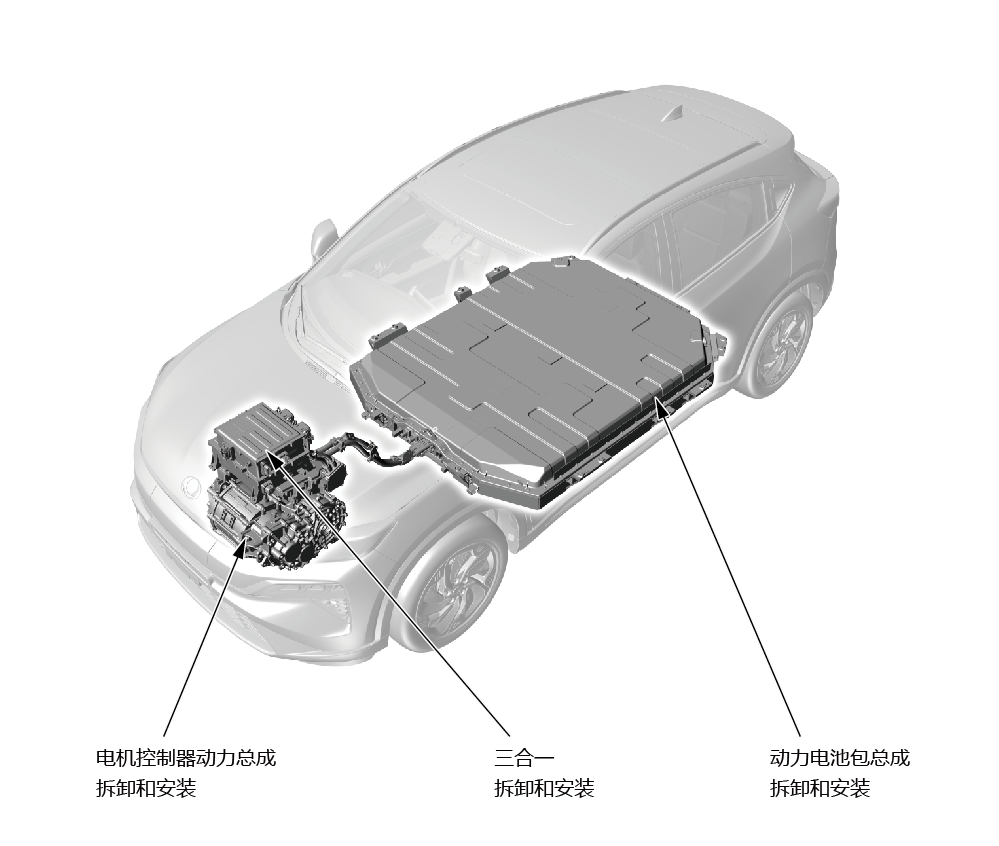

动力电池包总成的拆卸和安装 （3D）

所需专用工具

1.动力电池包检查项目

序号 类别 检测项目 检查方法 判定标准
1 外观目测 标贴条码   标示清晰、正确，端子极性正确、并应有正负极的清晰标示。禁止踩踏警告 标识 ，高压警示标识 ，正负极标签 ，铭牌，电池重心标识标识不得缺失
2 保护套   高压接插件保护套、低压接插件保护套、液冷进出水口保护套无破损、无漏装
3 异味检测 鼻嗅 动力电池包周围无刺激性或烧焦等异味
4 动力电池与车身连接螺栓紧固 目测力矩扳手

 1)复检螺栓扭力，拧紧力矩50N·m
2)动力电池搭铁线紧固螺柱，拧紧力矩9N·m
5 动力电池外侧清洁 目测

1) 下箱体底部PVC 涂层完好
2) 无变形、无腐蚀
3) 清除箱体灰尘，确保清洁度良好
4) 箱体无划痕，无破损
6 动力电池外部线束/接插件检查 目测 1) 高压线束无磨损，插座/插头无破损、松脱，PIN针无歪斜
2) 低压线束无磨损，插座/插头无破损、松脱，PIN针无歪斜
7 检查动力电池水冷管进/出水口 目测 1) 检查水冷管软管与硬管连接处是否有漏液
2) 检查水冷管进/出是否有变形
8 动力电池上箱盖检查 目测 1) 无裂纹、无鼓包
2) 平衡阀牢固，外观良好
3) 清洁度良好
9

软件诊断

（室温25℃情况下）

 读取最高单体温度 软件诊断 静态的最高单体温度（20℃~ 65℃）
10 读取电池温差范围 软件诊断 静态的电池温差（≤3℃）
11 读取电池压差范围 软件诊断 静态压差(≤1%）
12 读取电池包总电压 软件诊断 总电压(312V ~456V)
13 实测系统绝缘阻抗 软件诊断 1) 诊断工具/整车仪表盘有无绝缘报警
2) 绝缘阻值≥20MΩ
14 读取系统报警情况 软件诊断 HDS 诊断无当前故障
15 读取进水口温度 软件诊断 0℃＜温度＜60℃
16 读取出水口温度 软件诊断 0℃＜温度＜60℃
17 确认软件版本 软件诊断 判断是否为最新版本
警告
  • 如发现动力电池包壳体有漏液、漏电现象，则需立即停止工作、做好警示标识，并通知供应商进行处理。
  • 此点检项目非必需定期使用，只应用于整车检查时或需要单独检查时参考使用。

2. 动力电池包绝缘电阻检测

1.动力电池包电缆（动力电池包端）- 拆卸。

2.在检测时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

3.使用绝缘电阻检测表测量动力电池包高压电缆插头（A）与动力电池包壳体之间的绝缘电阻。将检测探头正极与电缆插头连接，检测探头负极与动力电池包壳体（非绝缘涂层）连接，观察测量值是否大于20MΩ。

警告
  • 如果大于20MΩ，说明动力电池包壳体绝缘性良好。
  • 如果不大于20MΩ，说明动力电池包壳体绝缘性异常，则需立刻停止工作、做好警示标识，并通知供应商进行处理。

3. 动力电池包充电说明



1.维修保养时，需要对客户说明车辆至少每周进行一次满充电。

2.维修保养时，需要对车辆满充满放，使动力电池进行自我校正。

拆卸

警告

当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。



设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：

1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

1.安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

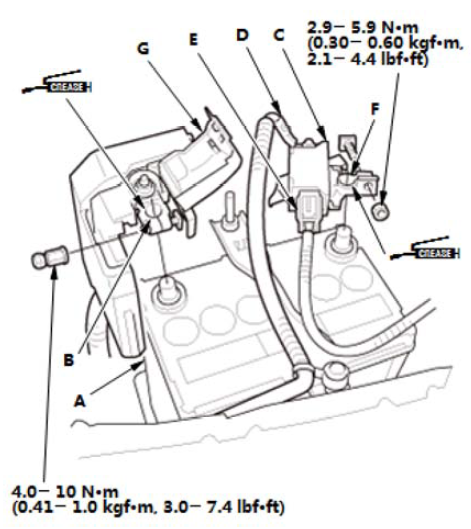

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.动力电池包冷却液膨胀水箱盖- 打开

注意事项

请等待冷却液温度冷却后再打开膨胀水箱盖。

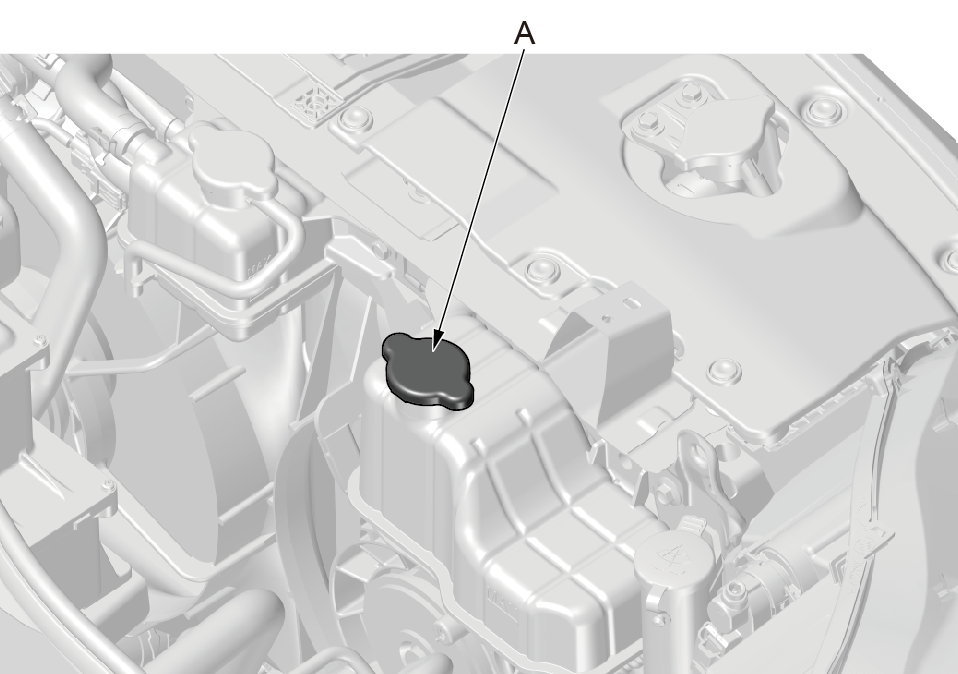

1.打开动力电池包冷却液膨胀水箱盖(A)。

4.动力电池包前护板 - 拆卸

5.动力电池包水管 - 脱开

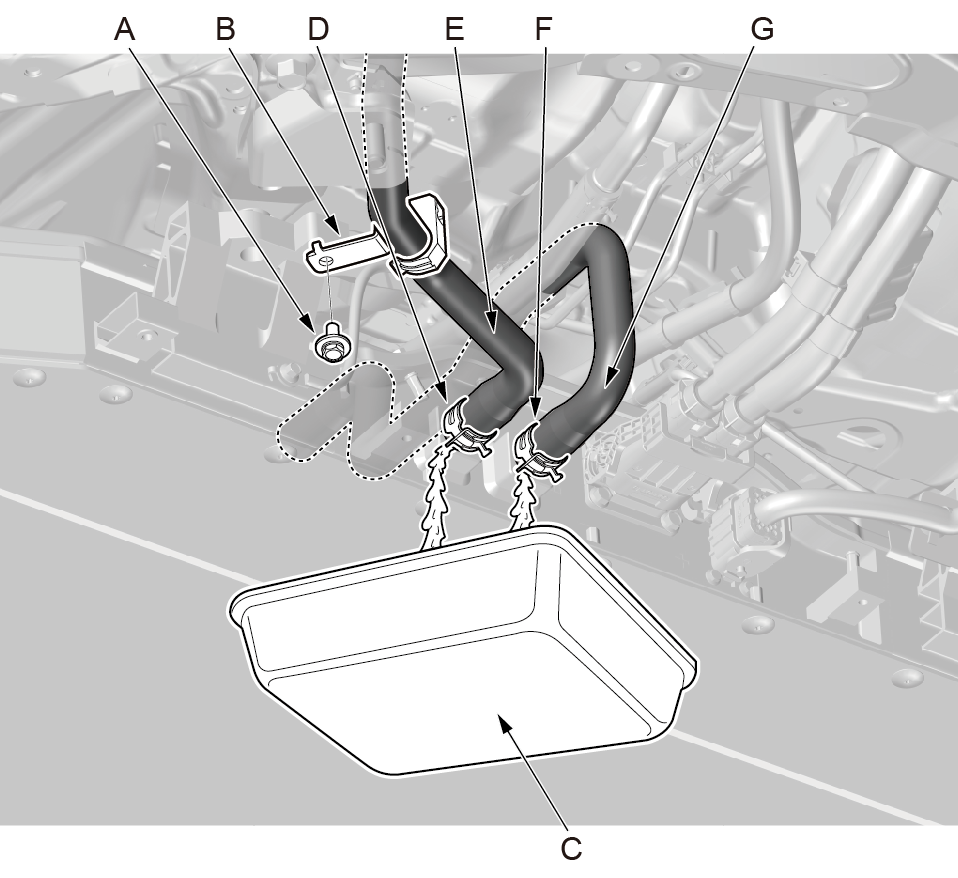

1.使用8mm套筒拆卸进水管支架固定螺栓（A），脱开进水管支架（B）。

2.将集液盆（C）放置于水管口下方。

3.使用水管卡箍拆装钳脱开动力电池包进水管固定卡箍（D）。

4.旋转脱开动力电池包进水管（E），使动力电池包冷却液排出。

5.使用水管卡箍拆装钳脱开动力电池包出水管固定卡箍（F）。

6.旋转脱开动力电池包出水管（G），排空冷却液。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

6.动力电池包高压线束 - 断开

1.脱开动力电池包高压线束固定卡扣（A）。

2.脱开动力电池包高压线束插接器(B)。

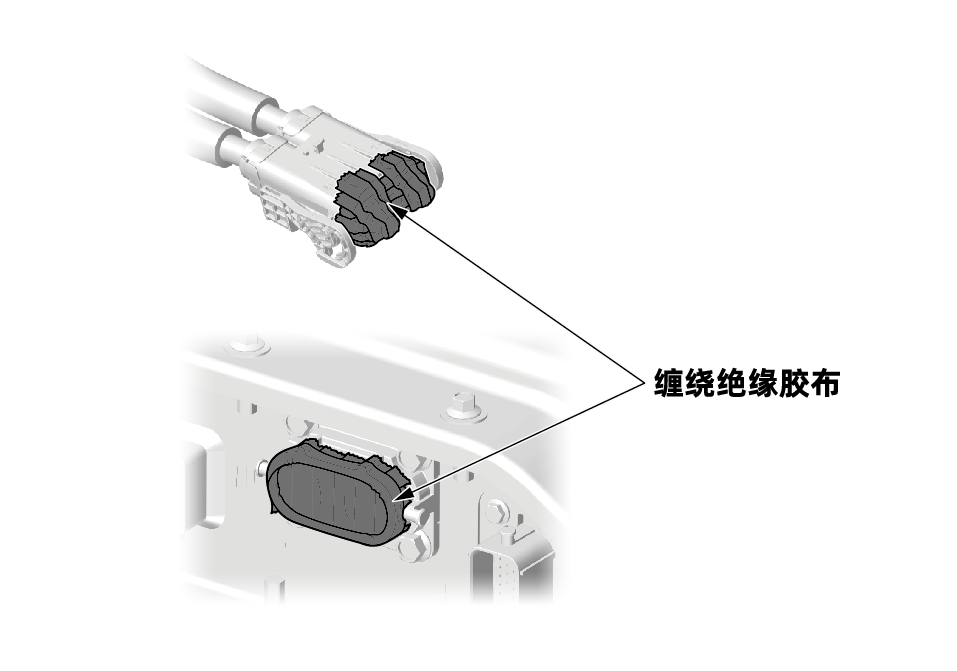

2.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

7.动力电池包信号线束 - 断开

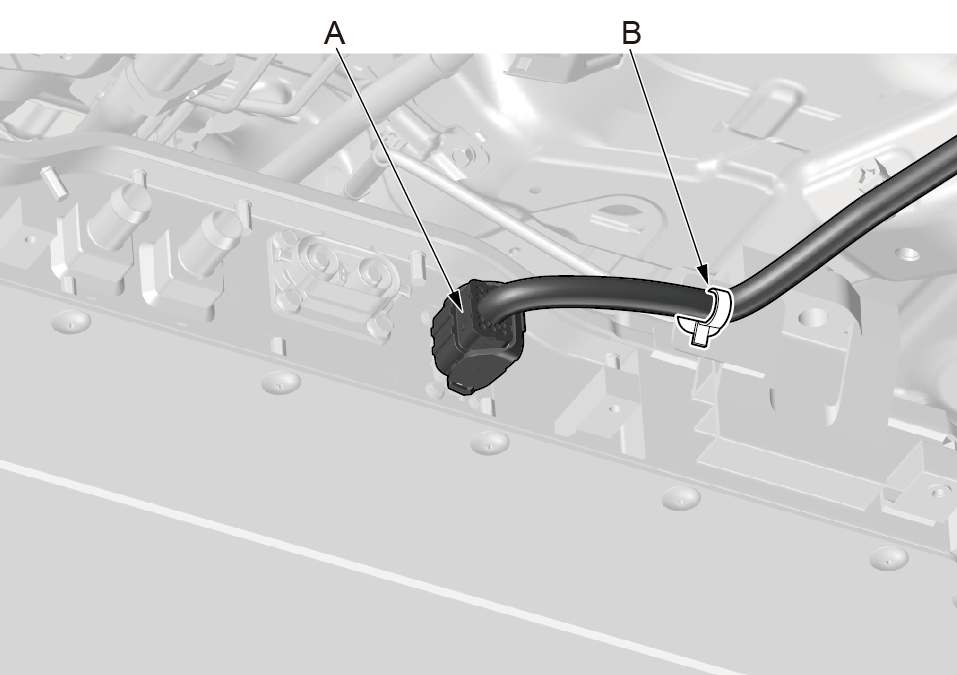

1.脱开动力电池包信号线束插接器(A)。

2.使用内饰件拆卸工具脱开线束固定卡扣(B)。

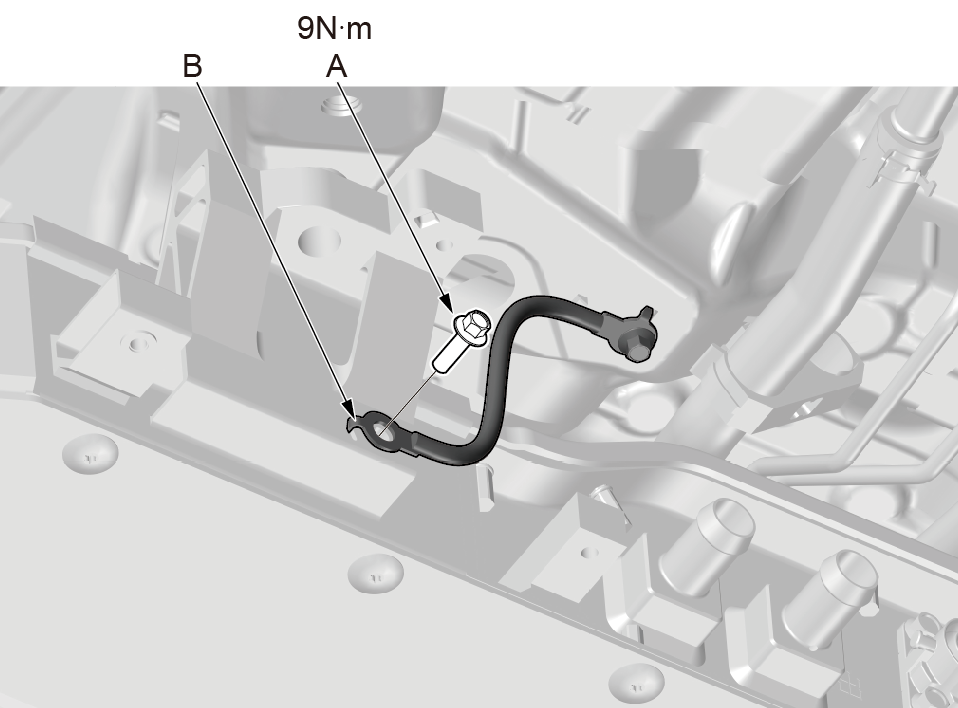

8.动力电池包搭铁线- 断开

1.使用8mm套筒拆卸动力电池包搭铁线固定螺栓(A)。

2.脱开动力电池包搭铁线(B)。

9.动力电池包 - 拆卸

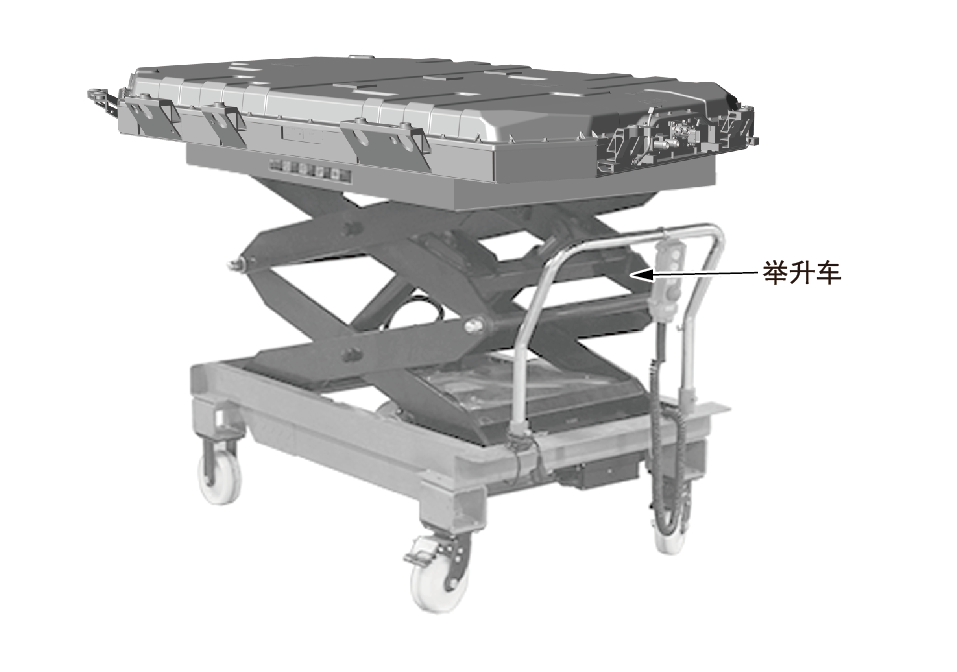

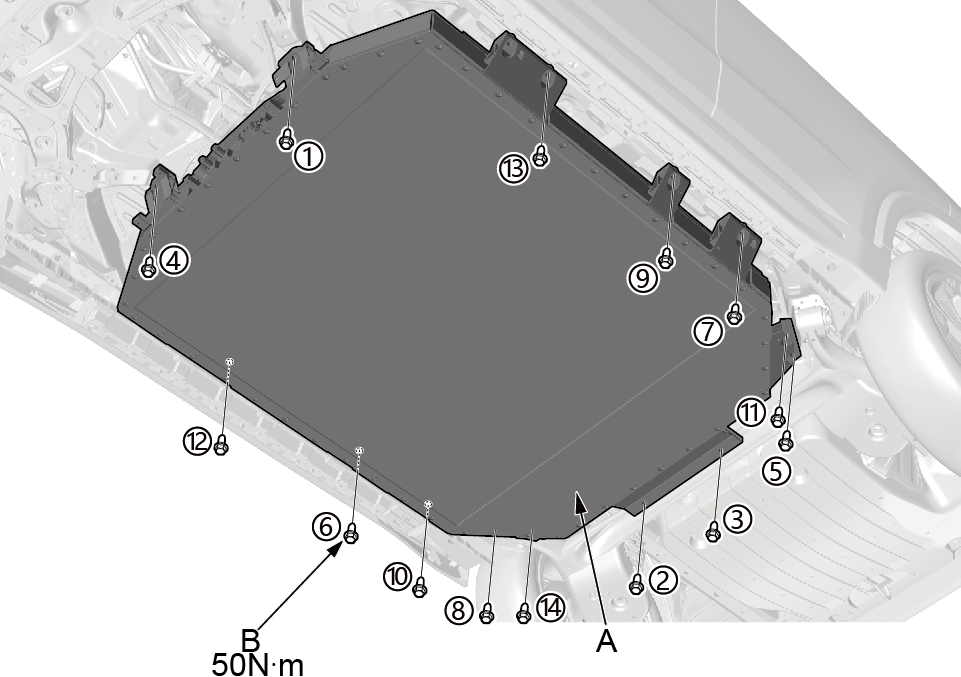

1.使用举升平台车，在举升平台车上放置动力电池包底托，缓慢升起举升平台车，使底托完全贴合且轻微接触动力电池包(A)，切勿挤压。确保动力电池包在举升平台车上放置平稳。

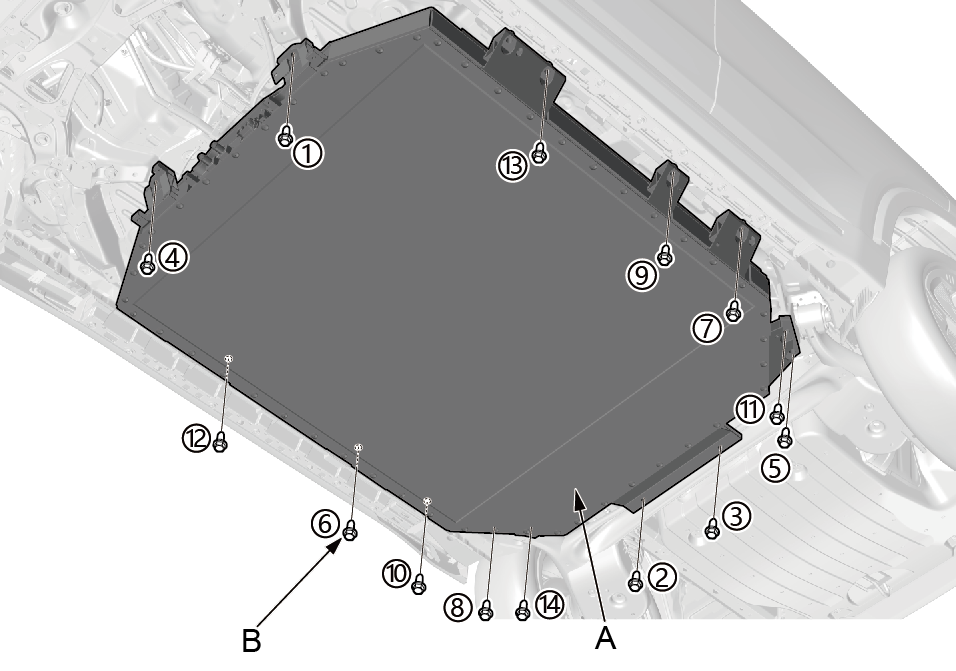

2.使用 14mm 套筒拆卸动力电池包的14个固定螺栓(B)。为避免动力电池包翘曲，按图示数字顺序，每次松开螺栓长度 1/3 圈；重复这一过程直到所有螺栓松开。

注意事项
  • 拆卸过程应双人作业，并至少有一名作业人员持有电工证，并经过企业内部、汽车企业等专
    业培训。
  • 一个人负责拆装、一个人负责观察及救援。
  • 如果底托与动力电池包无法完全贴合，则需要调整举升设备。
  • 注意观察电池周围，移动举升平台车，防止剐蹭。
3.缓慢降下举升平台车，移出动力电池包。

10.动力电池包存储要求及危险情况处理办法

安装

1.动力电池包 - 安装

1.目测检查动力电池包外观是否破损。

2.对准安装孔缓慢升起举升平台车，确保动力电池包安装孔位平面与车身安装孔位平面平行，调整举升平台车位置直至所有安装孔对准。

3.更换新的固定螺栓(B)，用14mm扭矩扳手按图示数字顺序安装螺栓，将动力电池包(A)的14个固定螺栓(B)紧固至 50 N·m。使用预置型扭矩扳时，务必慢慢紧固并且不要过度紧固。在紧固时，如果螺栓发出任何声音，则松开螺栓并从第一步重新紧固螺栓。

4.降下举升平台车。

注意事项

注意观察电池周围，移动举升平台车，防止剐蹭。

2.动力电池包信号线束 - 连接

1.检查动力电池包信号线束插接头(A)、插座是否清洁，确保没有油污、金属粉尘等杂物。

2.安装动力电池包信号线束插接器(A)。

3.安装信号线束固定卡（B）。

3.动力电池包高压线束 - 连接

1.检查动力电池包高压线束的插接头(B)、插座是否
清洁，确保没有油污、金属粉尘等杂物。

2.连接动力电池包高压线束插接器(B)。

3.将动力电池包高压线束插接器固定卡扣（A）对准直接安装到位。

4.检查：用不大于20N的力，将动力电池包高压线束的插接头(A)向外拔（不可拔线束），动力电池包高压线束的插接头(A)不会被拔出，确认插入完好。再次将动力电池包高压线束的插接头(A)垂直向内补插，防止回拔造成接触不良。

4.动力电池包进出水管 - 安装

1.安装动力电池包进出水管(B)。

2.用水管卡箍拆装钳安装动力电池包进出水管2个固定卡箍(A)。

3.安装水管支架（D），使用8mm套筒安装进出水管支架固定螺栓（C）。

5.动力电池包搭铁线- 连接

1.安装动力电池包搭铁线(B)。

2.使用扭力扳手安装动力电池包搭铁线固定螺栓(A)。

6.动力电池包防撞梁 - 安装

7.12 V 蓄电池端子 - 连接

注意事项

如果 12 V 蓄电池异常，测试12 V 蓄电池(A)。

1.清洁12 V 蓄电池端子。

2.连接端子 (B) 到 12 V 蓄电池上。

注意事项

始终首先连接正极端。

3.将电缆(D) 和 12 V 蓄电池传感器 (C)连接到 12 V蓄电池上。

注意事项

安装端子 (F) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (E)。

4.在端子上涂抹多用途润滑脂以防腐蚀。

5.关闭盖(G)。
